Элементы геометрической и электронной оптики УН-282(3) Титков Александр

Слайд 2

Описание слайда:

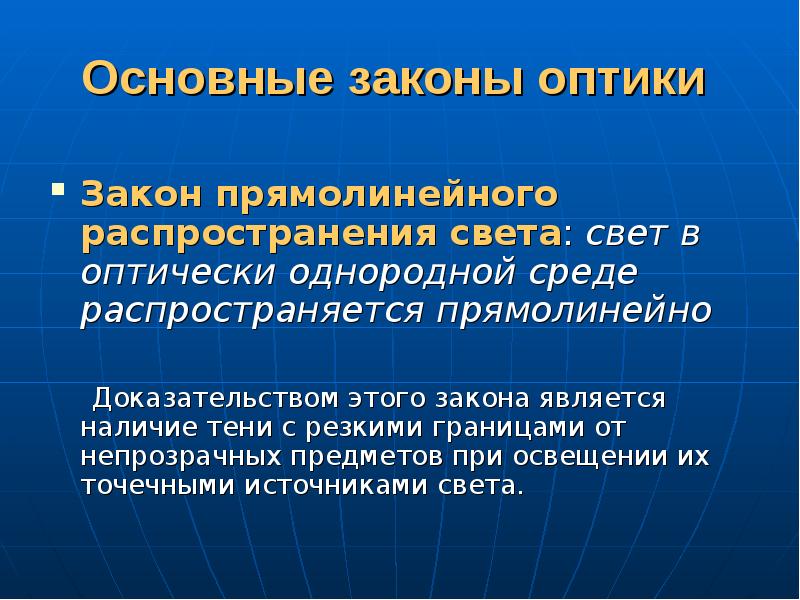

Основные законы оптики Закон прямолинейного распространения света: свет в оптически однородной среде распространяется прямолинейно Доказательством этого закона является наличие тени с резкими границами от непрозрачных предметов при освещении их точечными источниками света.

Слайд 3

Описание слайда:

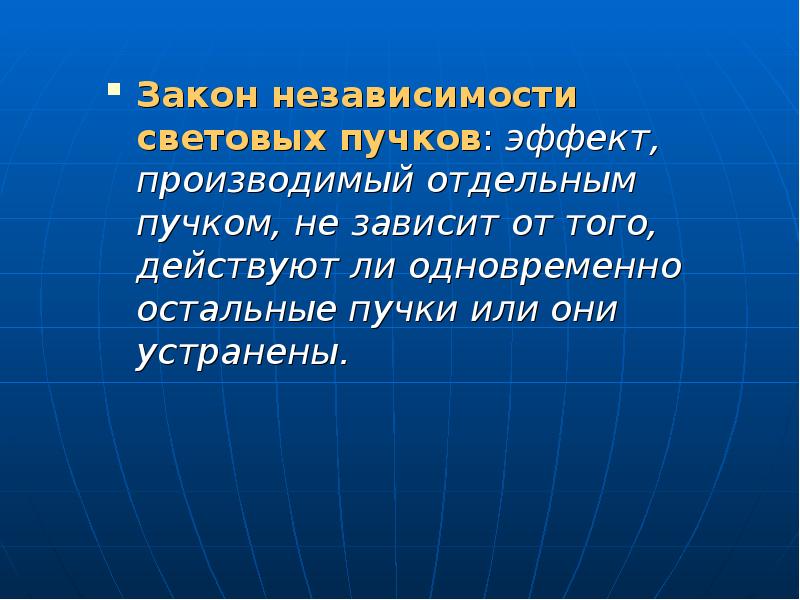

Закон независимости световых пучков: эффект, производимый отдельным пучком, не зависит от того, действуют ли одновременно остальные пучки или они устранены. Закон независимости световых пучков: эффект, производимый отдельным пучком, не зависит от того, действуют ли одновременно остальные пучки или они устранены.

Слайд 4

Описание слайда:

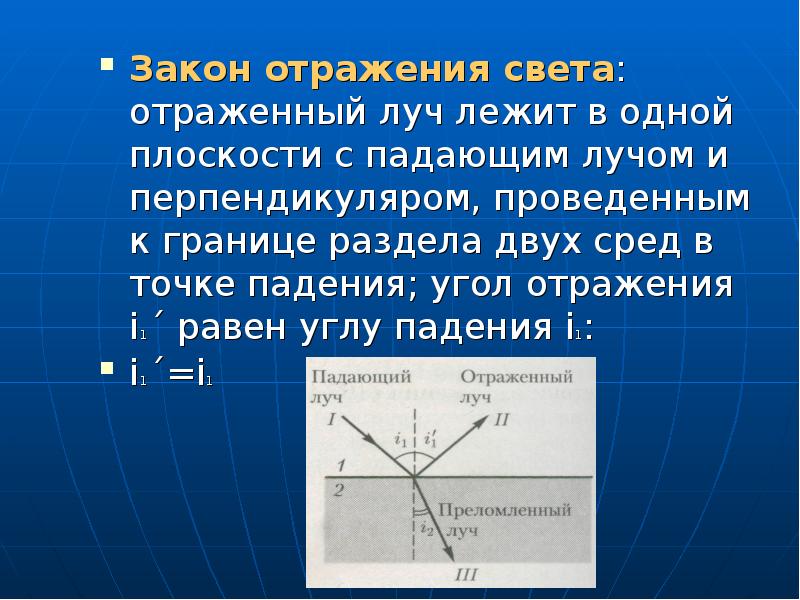

Закон отражения света: отраженный луч лежит в одной плоскости с падающим лучом и перпендикуляром, проведенным к границе раздела двух сред в точке падения; угол отражения i1´ равен углу падения i1: Закон отражения света: отраженный луч лежит в одной плоскости с падающим лучом и перпендикуляром, проведенным к границе раздела двух сред в точке падения; угол отражения i1´ равен углу падения i1: i1´=i1

Слайд 5

Описание слайда:

Закон преломления света: луч падающий, луч преломленный и перпендикуляр, проведенный к границе раздела в точке падения, лежат в одной плоскости; отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных сред: Закон преломления света: луч падающий, луч преломленный и перпендикуляр, проведенный к границе раздела в точке падения, лежат в одной плоскости; отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных сред: где n21-показатель преломления второй среды относительно первой

Слайд 6

Описание слайда:

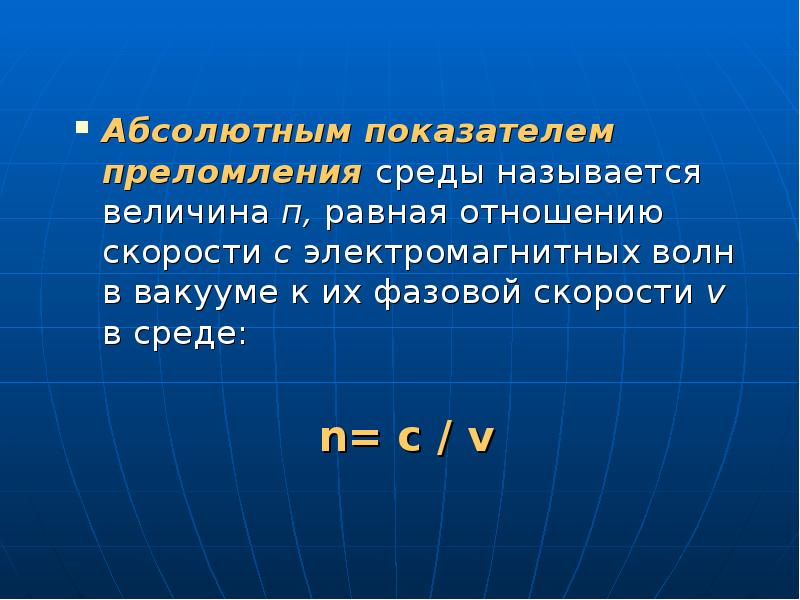

Абсолютным показателем преломления среды называется величина п, равная отношению скорости с электромагнитных волн в вакууме к их фазовой скорости v в среде: Абсолютным показателем преломления среды называется величина п, равная отношению скорости с электромагнитных волн в вакууме к их фазовой скорости v в среде: n= c ∕ v

Слайд 7

Описание слайда:

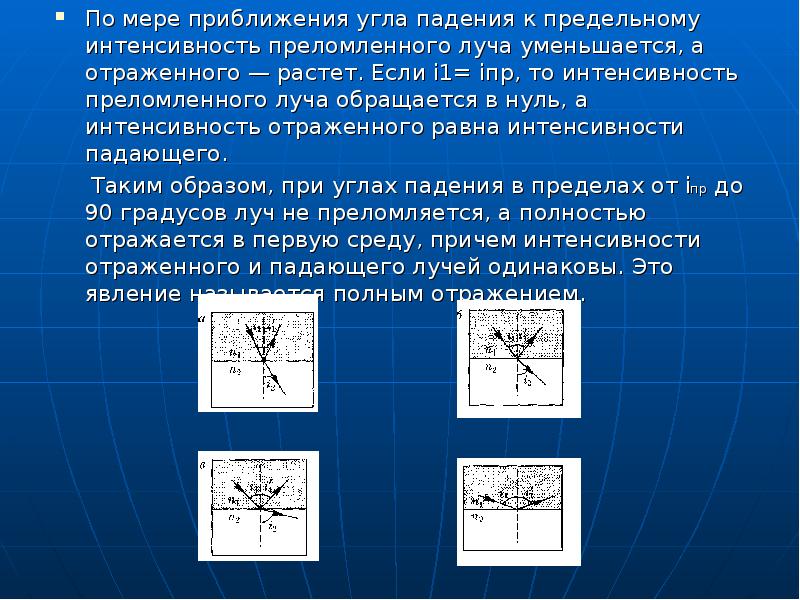

По мере приближения угла падения к предельному интенсивность преломленного луча уменьшается, а отраженного — растет. Если i1= iпр, то интенсивность преломленного луча обращается в нуль, а интенсивность отраженного равна интенсивности падающего. По мере приближения угла падения к предельному интенсивность преломленного луча уменьшается, а отраженного — растет. Если i1= iпр, то интенсивность преломленного луча обращается в нуль, а интенсивность отраженного равна интенсивности падающего. Таким образом, при углах падения в пределах от iпр до 90 градусов луч не преломляется, а полностью отражается в первую среду, причем интенсивности отраженного и падающего лучей одинаковы. Это явление называется полным отражением.

Слайд 8

Описание слайда:

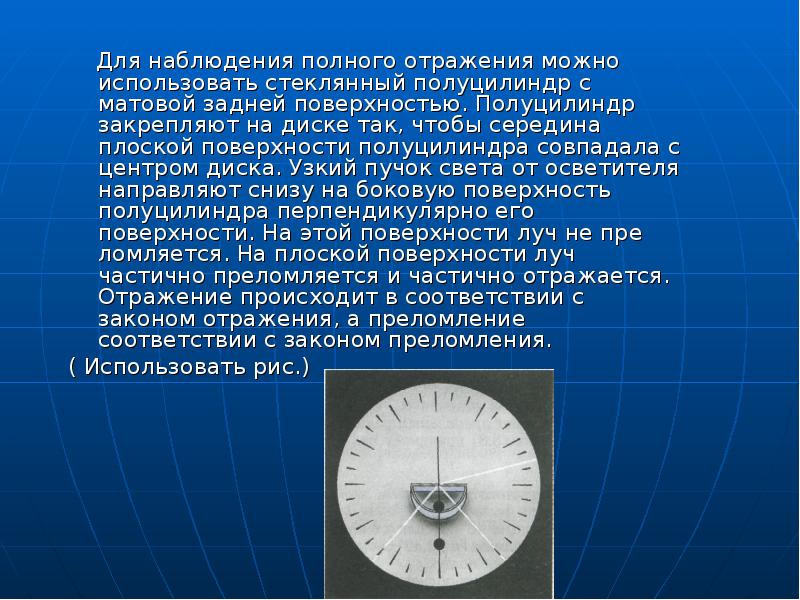

Для наблюдения полного отражения можно использовать стеклянный полуцилиндр с матовой задней поверхностью. Полуцилиндр закрепляют на диске так, чтобы середина плоской поверхности полуцилиндра совпадала с центром диска. Узкий пучок света от осветителя направляют снизу на боковую поверхность полуцилиндра перпендикулярно его поверхности. На этой поверхности луч не преломляется. На плоской поверхности луч частично преломляется и частично отражается. Отражение происходит в соответствии с законом отражения, а преломление соответствии с законом преломления. Для наблюдения полного отражения можно использовать стеклянный полуцилиндр с матовой задней поверхностью. Полуцилиндр закрепляют на диске так, чтобы середина плоской поверхности полуцилиндра совпадала с центром диска. Узкий пучок света от осветителя направляют снизу на боковую поверхность полуцилиндра перпендикулярно его поверхности. На этой поверхности луч не преломляется. На плоской поверхности луч частично преломляется и частично отражается. Отражение происходит в соответствии с законом отражения, а преломление соответствии с законом преломления. ( Использовать рис.)

Слайд 9

Описание слайда:

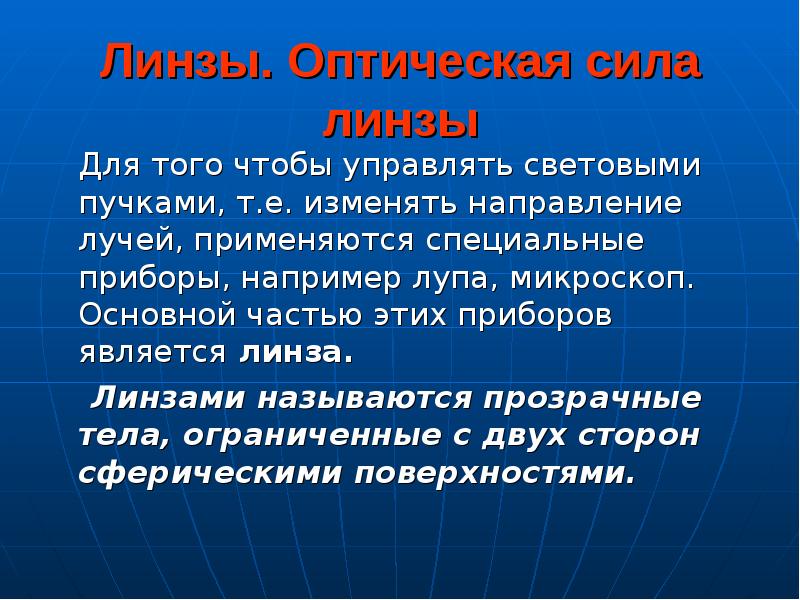

Линзы. Оптическая сила линзы Для того чтобы управлять световыми пучками, т.е. изменять направление лучей, применяются специальные приборы, например лупа, микроскоп. Основной частью этих приборов является линза. Линзами называются прозрачные тела, ограниченные с двух сторон сферическими поверхностями.

Слайд 10

Описание слайда:

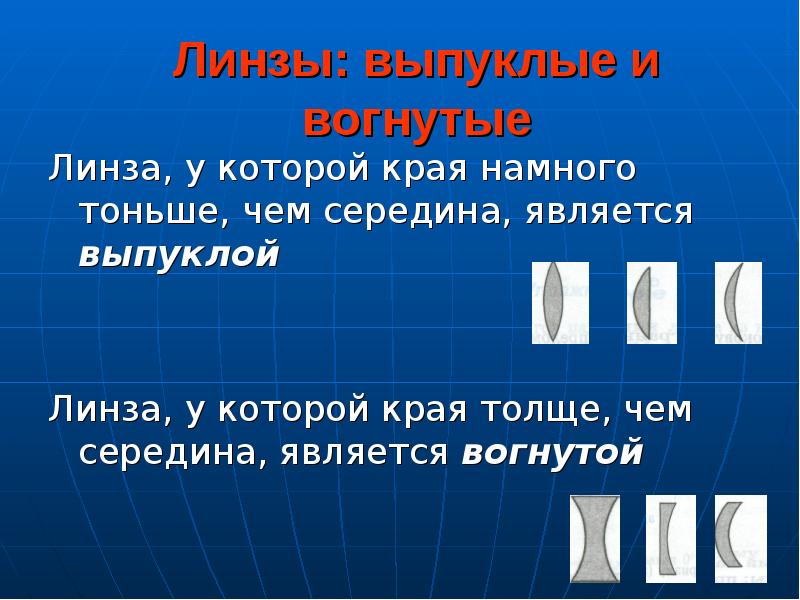

Линзы: выпуклые и вогнутые Линза, у которой края намного тоньше, чем середина, является выпуклой Линза, у которой края толще, чем середина, является вогнутой

Слайд 11

Описание слайда:

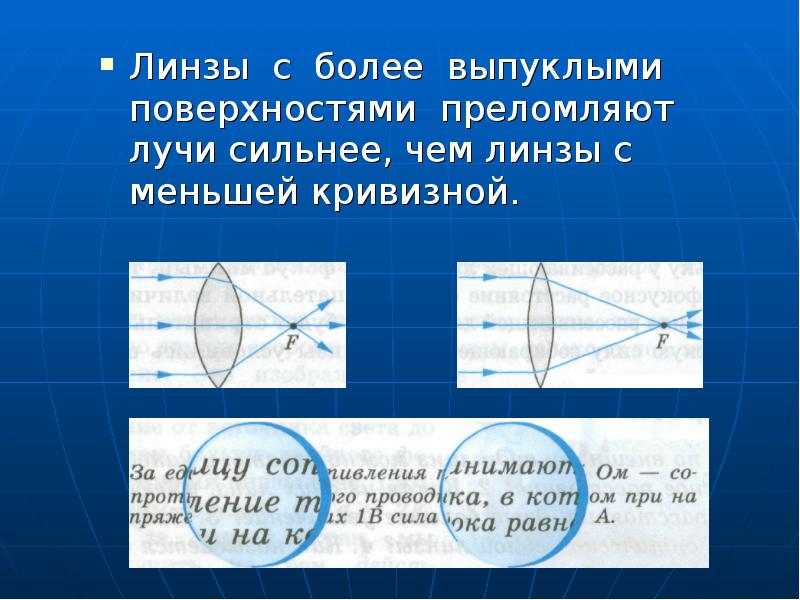

Линзы с более выпуклыми поверхностями преломляют лучи сильнее, чем линзы с меньшей кривизной. Линзы с более выпуклыми поверхностями преломляют лучи сильнее, чем линзы с меньшей кривизной.

Слайд 12

Описание слайда:

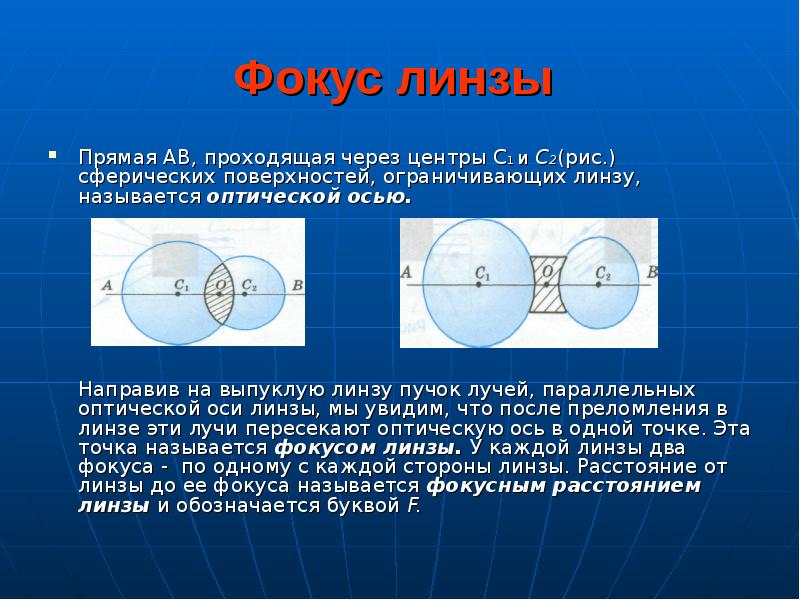

Фокус линзы Прямая АВ, проходящая через центры С1 и С2(рис.) сферических поверхностей, ограничивающих линзу, называется оптической осью. Направив на выпуклую линзу пучок лучей, параллельных оптической оси линзы, мы увидим, что после преломления в линзе эти лучи пересекают оптическую ось в одной точке. Эта точка называется фокусом линзы. У каждой линзы два фокуса - по одному с каждой стороны линзы. Расстояние от линзы до ее фокуса называется фокусным расстоянием линзы и обозначается буквой F.

Слайд 13

Описание слайда:

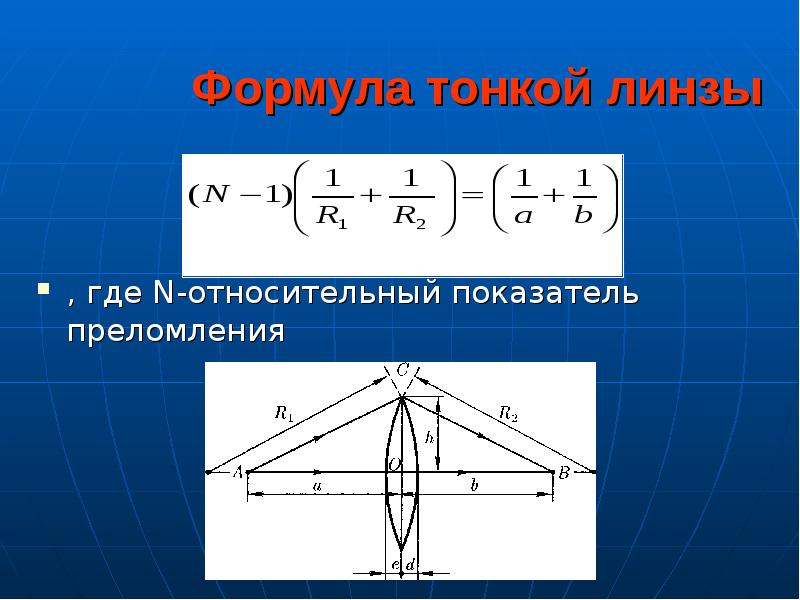

Формула тонкой линзы , где N-относительный показатель преломления

Слайд 14

Описание слайда:

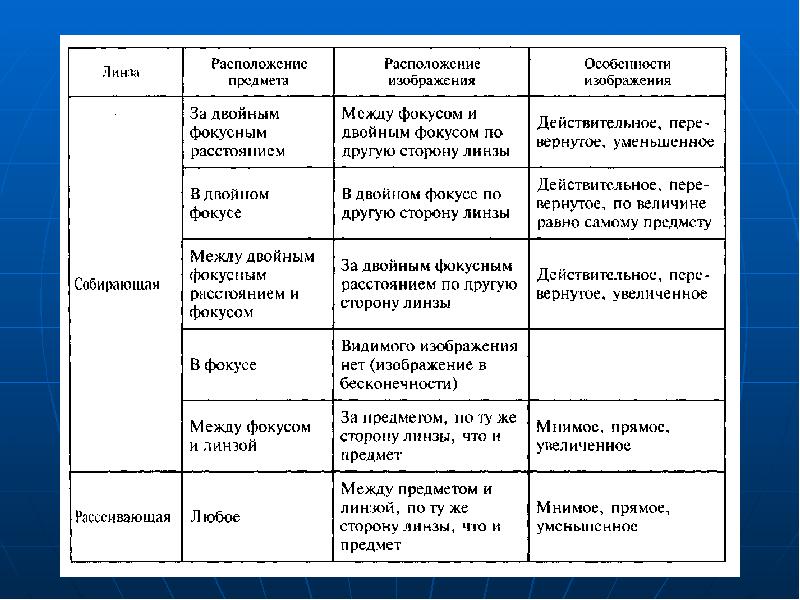

Слайд 15

Описание слайда:

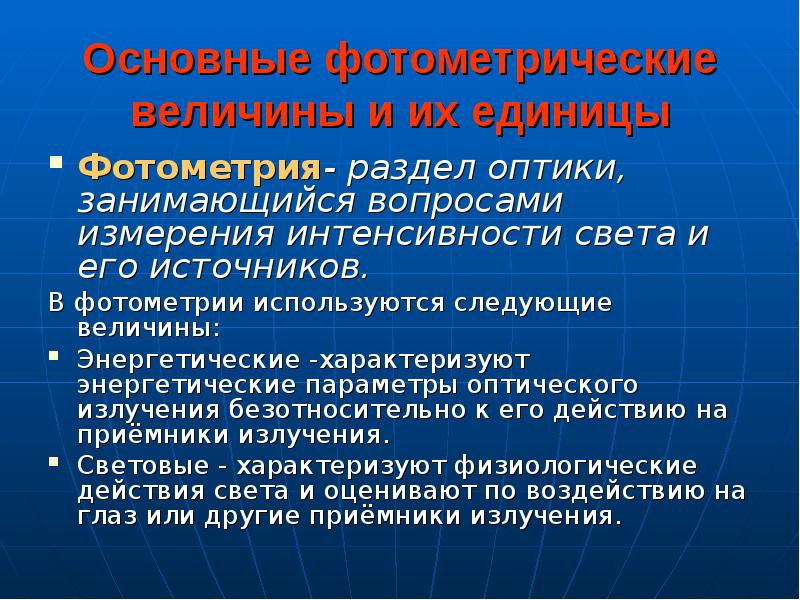

Основные фотометрические величины и их единицы Фотометрия- раздел оптики, занимающийся вопросами измерения интенсивности света и его источников. В фотометрии используются следующие величины: Энергетические -характеризуют энергетические параметры оптического излучения безотносительно к его действию на приёмники излучения. Световые - характеризуют физиологические действия света и оценивают по воздействию на глаз или другие приёмники излучения.

Слайд 16

Описание слайда:

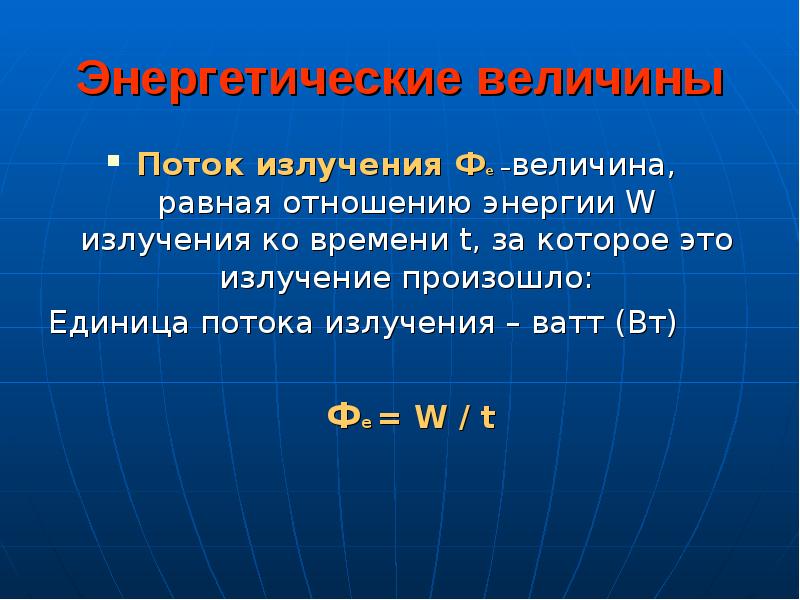

Энергетические величины Поток излучения Фе –величина, равная отношению энергии W излучения ко времени t, за которое это излучение произошло: Единица потока излучения – ватт (Вт) Фе = W ∕ t

Слайд 17

Описание слайда:

Энергетическая светимость (излучательность) Re – величина, равная отношению потока излучения Фе, испускаемого поверхностью, к площади S сечения, сквозь которое этот поток проходит. Энергетическая светимость (излучательность) Re – величина, равная отношению потока излучения Фе, испускаемого поверхностью, к площади S сечения, сквозь которое этот поток проходит. Единица энергетической светимости – ватт на метр в квадрате (Вт ⁄ м) Re = Фе ∕ S

Слайд 18

Описание слайда:

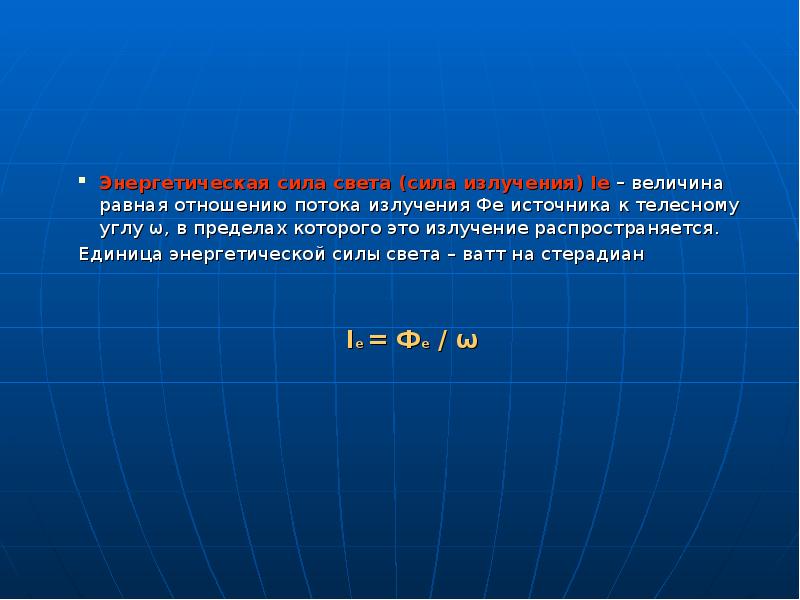

Энергетическая сила света (сила излучения) Ie – величина равная отношению потока излучения Фе источника к телесному углу ω, в пределах которого это излучение распространяется. Энергетическая сила света (сила излучения) Ie – величина равная отношению потока излучения Фе источника к телесному углу ω, в пределах которого это излучение распространяется. Единица энергетической силы света – ватт на стерадиан Ie = Фе ∕ ω

Слайд 19

Описание слайда:

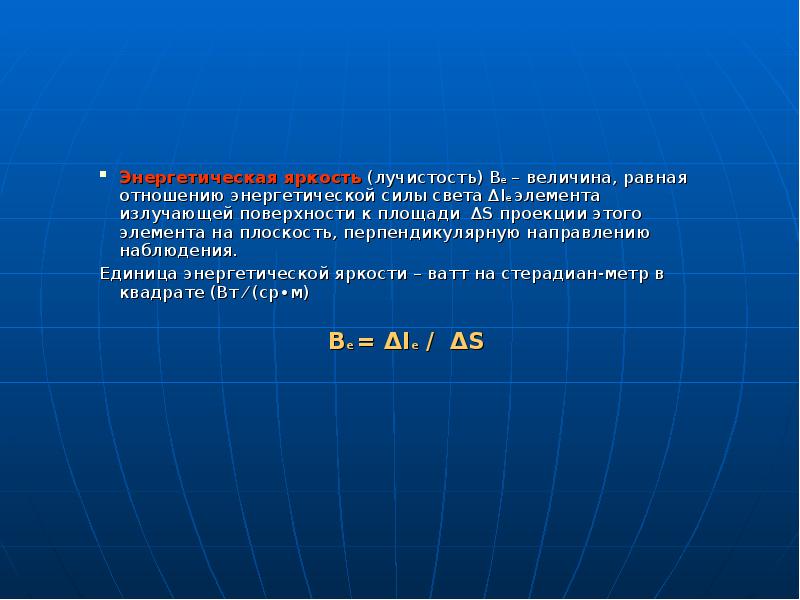

Энергетическая яркость (лучистость) Ве – величина, равная отношению энергетической силы света ΔIе элемента излучающей поверхности к площади ΔS проекции этого элемента на плоскость, перпендикулярную направлению наблюдения. Энергетическая яркость (лучистость) Ве – величина, равная отношению энергетической силы света ΔIе элемента излучающей поверхности к площади ΔS проекции этого элемента на плоскость, перпендикулярную направлению наблюдения. Единица энергетической яркости – ватт на стерадиан-метр в квадрате (Вт ⁄ (ср∙м) Ве = ΔIe ∕ ΔS

Слайд 20

Описание слайда:

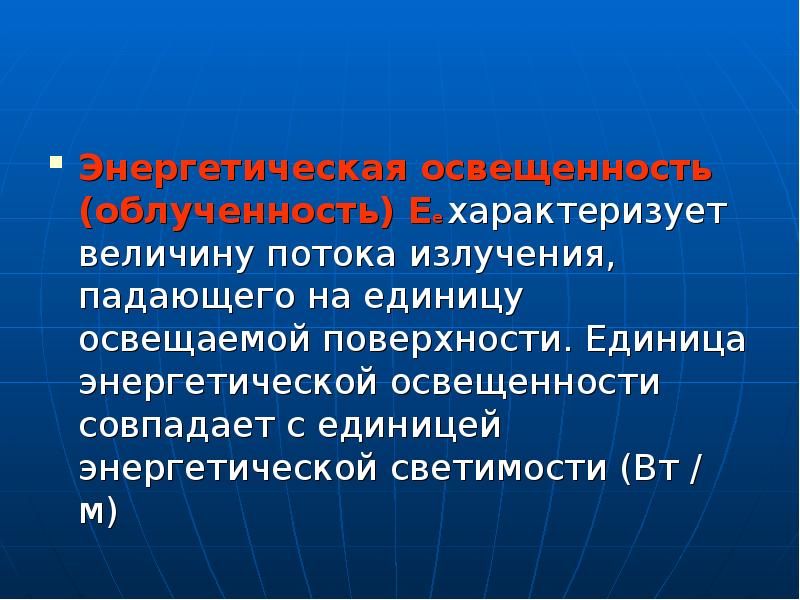

Энергетическая освещенность (облученность) Ее характеризует величину потока излучения, падающего на единицу освещаемой поверхности. Единица энергетической освещенности совпадает с единицей энергетической светимости (Вт ∕ м) Энергетическая освещенность (облученность) Ее характеризует величину потока излучения, падающего на единицу освещаемой поверхности. Единица энергетической освещенности совпадает с единицей энергетической светимости (Вт ∕ м)

Слайд 21

Описание слайда:

Световые величины Основной световой единицей в СИ является единица силы света – кандела (кд). Определение световых единиц аналогично энергетическим.

Слайд 22

Описание слайда:

Световой поток Ф определяется как мощность оптического излучения по вызываемому им световому ощущению (по его действию на селективный приемник света с заданной спектральной чувствительностью. Световой поток Ф определяется как мощность оптического излучения по вызываемому им световому ощущению (по его действию на селективный приемник света с заданной спектральной чувствительностью. Единица светового потока – люмен (лм): 1 лм – световой поток, испускаемый точечным источником силой света в 1 кд внутри телесного угла в 1 ср.

Слайд 23

Описание слайда:

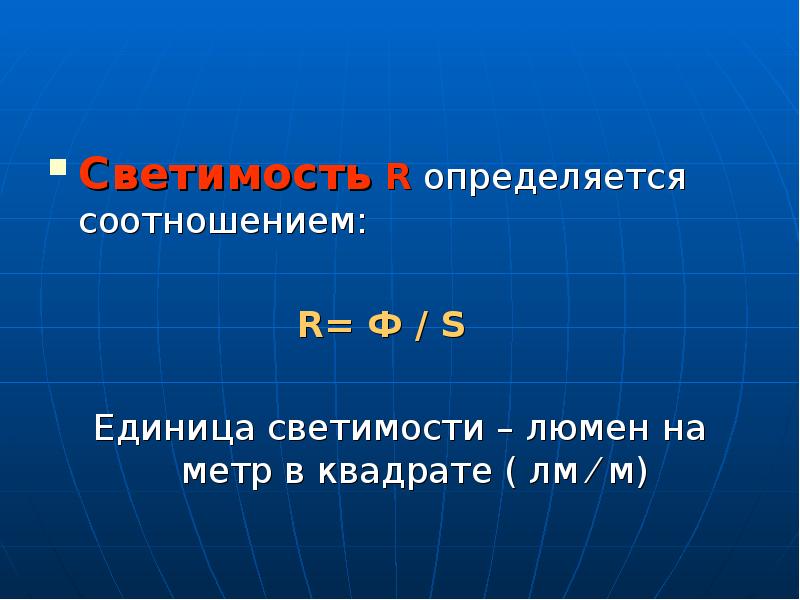

Светимость R определяется соотношением: Светимость R определяется соотношением: R= Ф ∕ S Единица светимости – люмен на метр в квадрате ( лм ⁄ м)

Слайд 24

Описание слайда:

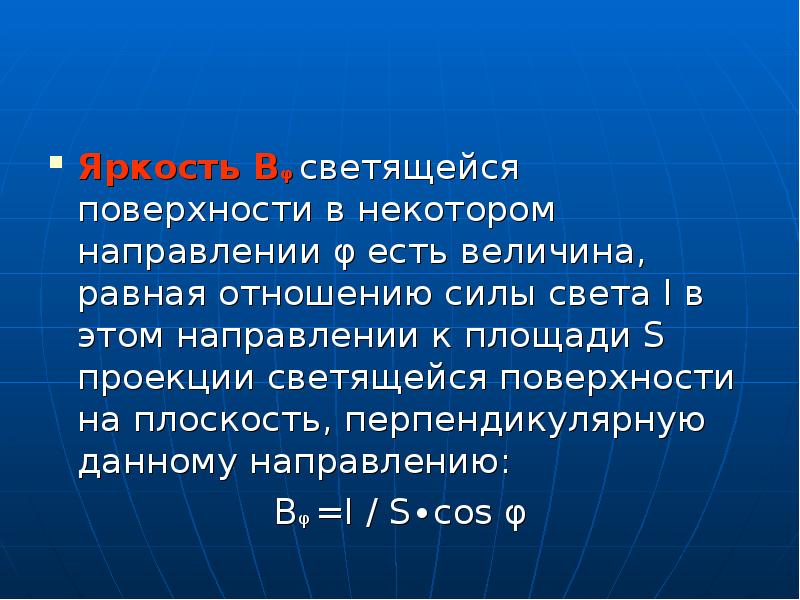

Яркость Вφ светящейся поверхности в некотором направлении φ есть величина, равная отношению силы света I в этом направлении к площади S проекции светящейся поверхности на плоскость, перпендикулярную данному направлению: Яркость Вφ светящейся поверхности в некотором направлении φ есть величина, равная отношению силы света I в этом направлении к площади S проекции светящейся поверхности на плоскость, перпендикулярную данному направлению: Bφ =I ∕ S∙cos φ

Слайд 25

Описание слайда:

Освещенность Е – величина, равная отношению светового потока Ф, падающего на поверхность, к площади S этой поверхности: Освещенность Е – величина, равная отношению светового потока Ф, падающего на поверхность, к площади S этой поверхности: Е=Ф ∕ S Единица освещенности – люкс (лк).
