Слайд 1

Описание слайда:

Энергетические параметры источников шума ЛОГАРИФМИЧЕСКАЯ ШКАЛА ШУМА

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

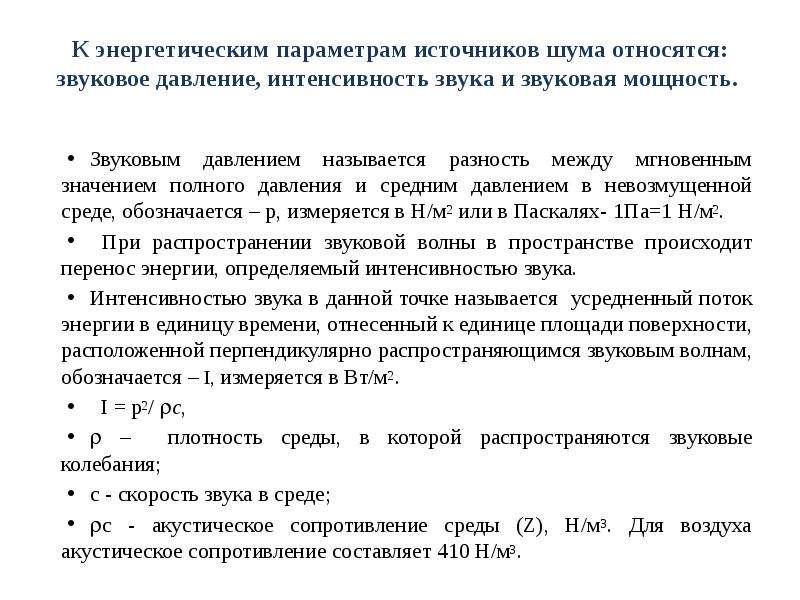

К энергетическим параметрам источников шума относятся: звуковое давление, интенсивность звука и звуковая мощность. Звуковым давлением называется разность между мгновенным значением полного давления и средним давлением в невозмущенной среде, обозначается – р, измеряется в Н/м2 или в Паскалях- 1Па=1 Н/м2. При распространении звуковой волны в пространстве происходит перенос энергии, определяемый интенсивностью звука. Интенсивностью звука в данной точке называется усредненный поток энергии в единицу времени, отнесенный к единице площади поверхности, расположенной перпендикулярно распространяющимся звуковым волнам, обозначается – I, измеряется в Bт/м2. I = р2/ c,  – плотность среды, в которой распространяются звуковые колебания; c - скорость звука в среде; c - акустическое сопротивление среды (Z), Н/м3. Для воздуха акустическое сопротивление составляет 410 Н/м3.

Слайд 4

Описание слайда:

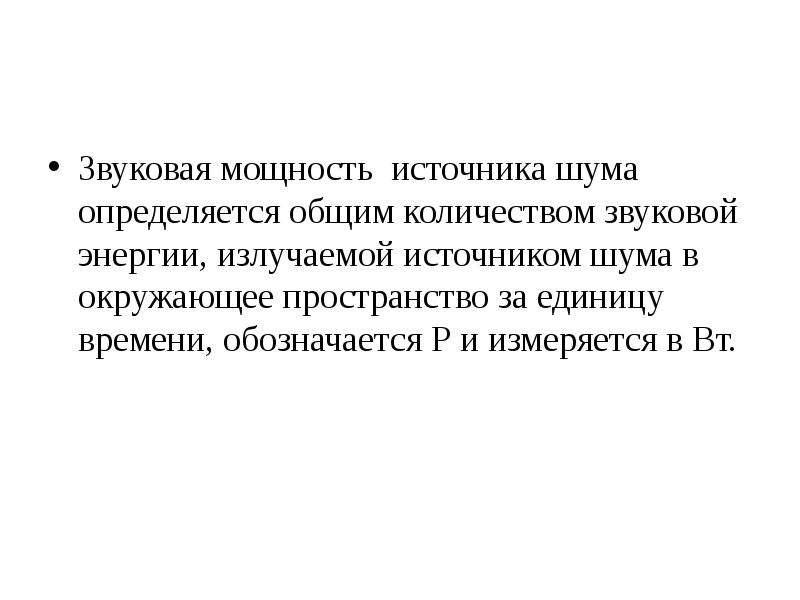

Звуковая мощность источника шума определяется общим количеством звуковой энергии, излучаемой источником шума в окружающее пространство за единицу времени, обозначается Р и измеряется в Вт.

Слайд 5

Описание слайда:

Io =10-12 Вт/м2 - пороговая интенсивность, т.е. порог слышимости на частоте 1000 Гц., Iб =102 Вт/м2 - болевой порог, ро = 2 10-5 Н/м2 - пороговое значение звукового давления. рб = 200 Н/м2 - болевой порог. Между порогом слышимости и болевым порогом, лежит область слышимости, занимающая 14 порядков.

Слайд 6

Описание слайда:

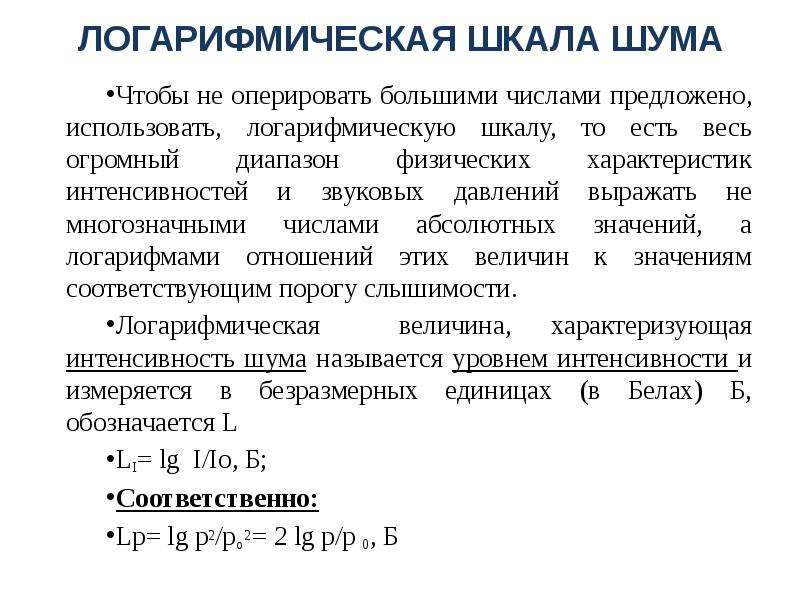

ЛОГАРИФМИЧЕСКАЯ ШКАЛА ШУМА Чтобы не оперировать большими числами предложено, использовать, логарифмическую шкалу, то есть весь огромный диапазон физических характеристик интенсивностей и звуковых давлений выражать не многозначными числами абсолютных значений, а логарифмами отношений этих величин к значениям соответствующим порогу слышимости. Логарифмическая величина, характеризующая интенсивность шума называется уровнем интенсивности и измеряется в безразмерных единицах (в Белах) Б, обозначается L LI= lg I/Io, Б; Соответственно: Lр= lg р2/ро2= 2 lg р/р 0, Б

Слайд 7

Описание слайда:

ЛОГАРИФМИЧЕСКАЯ ШКАЛА ШУМА Для удобства принята в 10 раз меньшая единица измерения, называемая дБ: логарифмическая единица уровней, затуханий и усилений, численно равная десятичному логарифму безразмерного отношения физической величины к одноимённой, принимаемой за исходную физическую величину, умноженному на десять Отечественное обозначение единицы «децибел» — «дБ», международное — «dB». LI= 10 lg (I/Io), дБ Lp=20 lg (р/р 0), дБ LI= 10 lg (100/10-12)= 10 lg 10-14 = 140 дБ, т. е. вся шкала звуковых давлений и интенсивностей изменяется от 0 до 140 дБ.

Слайд 8

Описание слайда:

сравнительная таблица шумов

Слайд 9

Описание слайда:

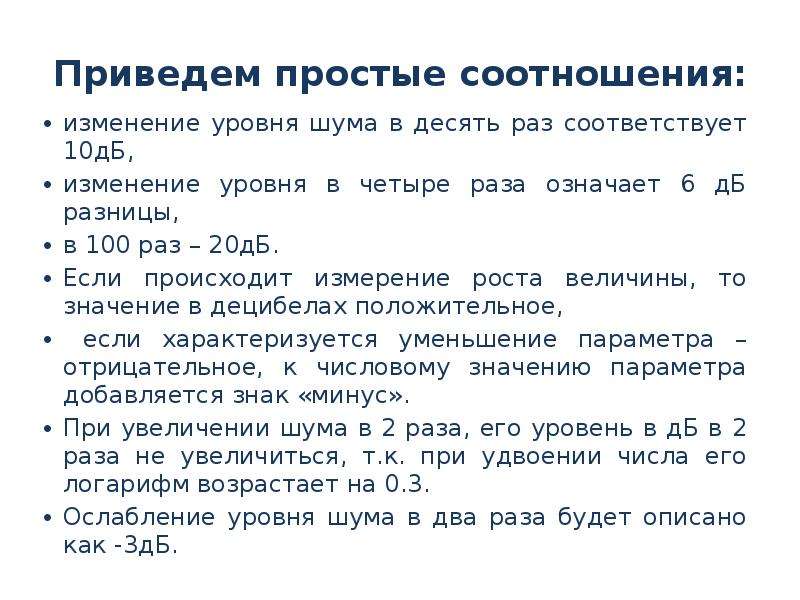

Приведем простые соотношения: изменение уровня шума в десять раз соответствует 10дБ, изменение уровня в четыре раза означает 6 дБ разницы, в 100 раз – 20дБ. Если происходит измерение роста величины, то значение в децибелах положительное, если характеризуется уменьшение параметра – отрицательное, к числовому значению параметра добавляется знак «минус». При увеличении шума в 2 раза, его уровень в дБ в 2 раза не увеличиться, т.к. при удвоении числа его логарифм возрастает на 0.3. Ослабление уровня шума в два раза будет описано как -3дБ.

Слайд 10

Описание слайда:

Перевод дБ в Н/м2 и обратно Например, 80дБ перевести вН/ м2. Lp=20 lg (р/рo)=80; lg (р/рo)=80/20=4; р/рo=104 ; р = 104  рo = 104210-5 = 210-1 Н/ м2. Обратный перевод Н/ м2 в дБ: р= 20.000 Па ( показал прибор), р=20.000 Па  10-6 = 210-2 Па, Lp=20 lg (р/рo) = 20 lg ((210-2)/(210-5)) = 20 lg 103 = 203 = 60 дБ. Ещё один пример: р =107 Па =107  10-6 = 10 Па; Lp=20lg(р/р0)=20lg(10/210-5)=20(lg 5+lg 105)= 20*(0.7+5)=114 дБ.
