Слайд 1


Естественная электрохимическая активность, слайд №1
Описание слайда:

Слайд 2


ЕСТЕСТВЕННАЯ ЭЛЕКТРОХИМИЧЕСКАЯ АКТИВНОСТЬ (Е.Э-Х.А.) Е.Э-Х.А. – способность горных пород создавать естественные поля в результате возникновения в породе различных электрохимических процессов
Описание слайда:
ЕСТЕСТВЕННАЯ ЭЛЕКТРОХИМИЧЕСКАЯ АКТИВНОСТЬ (Е.Э-Х.А.) Е.Э-Х.А. – способность горных пород создавать естественные поля в результате возникновения в породе различных электрохимических процессов

Слайд 3

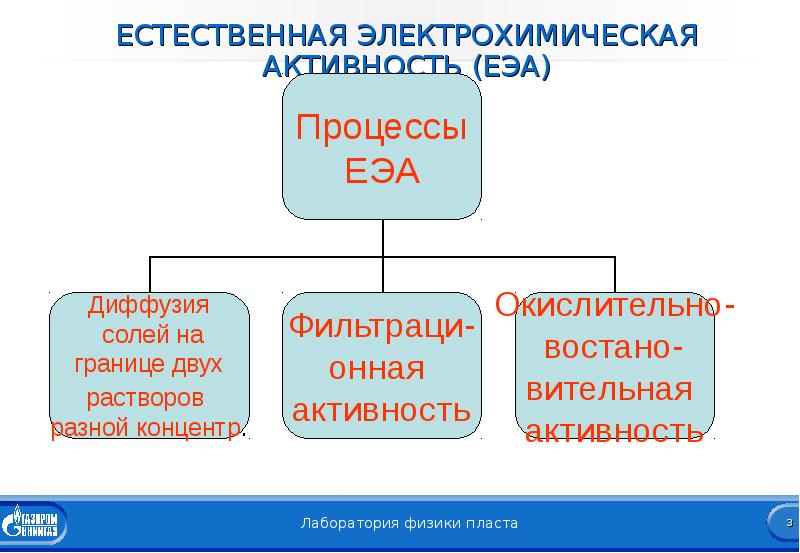

ЕСТЕСТВЕННАЯ ЭЛЕКТРОХИМИЧЕСКАЯ АКТИВНОСТЬ (ЕЭА)
Описание слайда:
ЕСТЕСТВЕННАЯ ЭЛЕКТРОХИМИЧЕСКАЯ АКТИВНОСТЬ (ЕЭА)

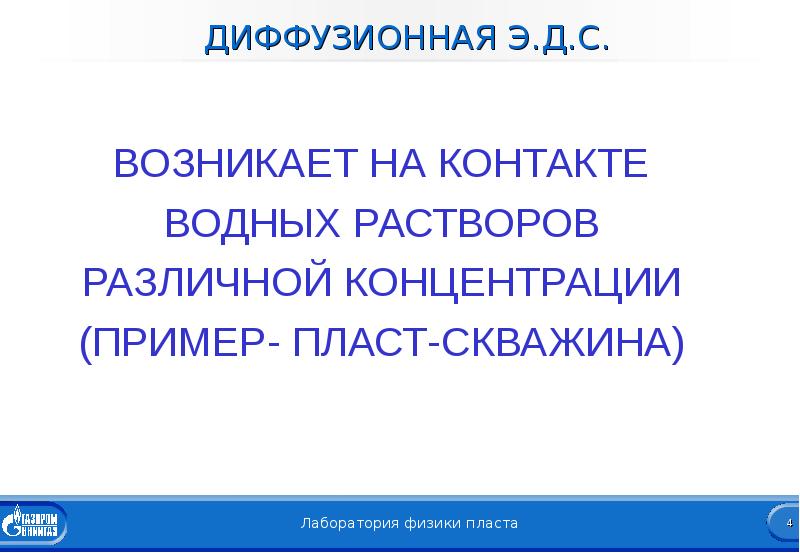

Слайд 4


ДИФФУЗИОННАЯ Э.Д.С. ВОЗНИКАЕТ НА КОНТАКТЕ ВОДНЫХ РАСТВОРОВ РАЗЛИЧНОЙ КОНЦЕНТРАЦИИ (ПРИМЕР- ПЛАСТ-СКВАЖИНА)
Описание слайда:
ДИФФУЗИОННАЯ Э.Д.С. ВОЗНИКАЕТ НА КОНТАКТЕ ВОДНЫХ РАСТВОРОВ РАЗЛИЧНОЙ КОНЦЕНТРАЦИИ (ПРИМЕР- ПЛАСТ-СКВАЖИНА)

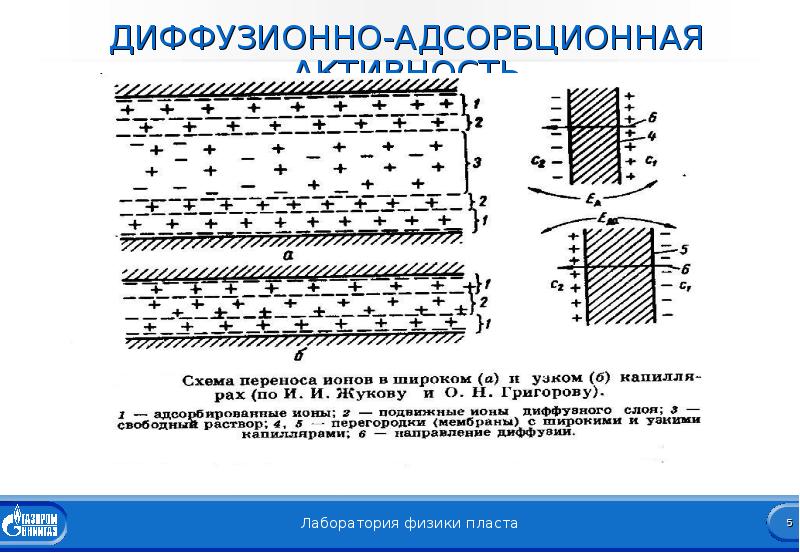

Слайд 5


ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ
Описание слайда:
ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ

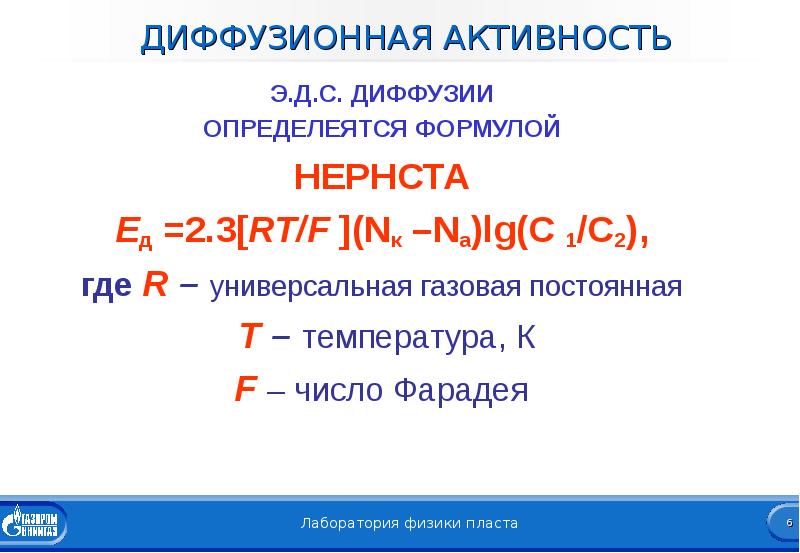

Слайд 6


ДИФФУЗИОННАЯ АКТИВНОСТЬ Э.Д.С. ДИФФУЗИИ ОПРЕДЕЛЕЯТСЯ ФОРМУЛОЙ НЕРНСТА Ед =2.3[RT/F ](Nк –Nа)lg(C 1/C2), где R – универсальная газовая постоянная T – температура, К F – число Фарадея
Описание слайда:
ДИФФУЗИОННАЯ АКТИВНОСТЬ Э.Д.С. ДИФФУЗИИ ОПРЕДЕЛЕЯТСЯ ФОРМУЛОЙ НЕРНСТА Ед =2.3[RT/F ](Nк –Nа)lg(C 1/C2), где R – универсальная газовая постоянная T – температура, К F – число Фарадея

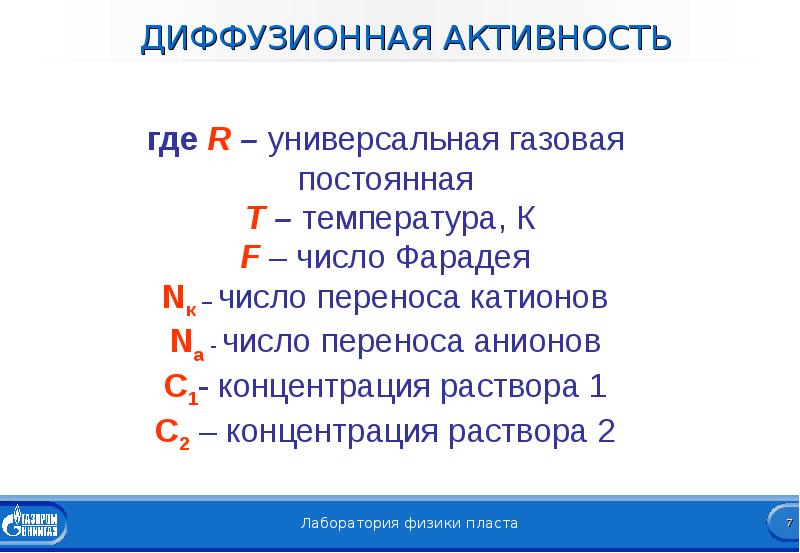

Слайд 7


ДИФФУЗИОННАЯ АКТИВНОСТЬ
Описание слайда:
ДИФФУЗИОННАЯ АКТИВНОСТЬ

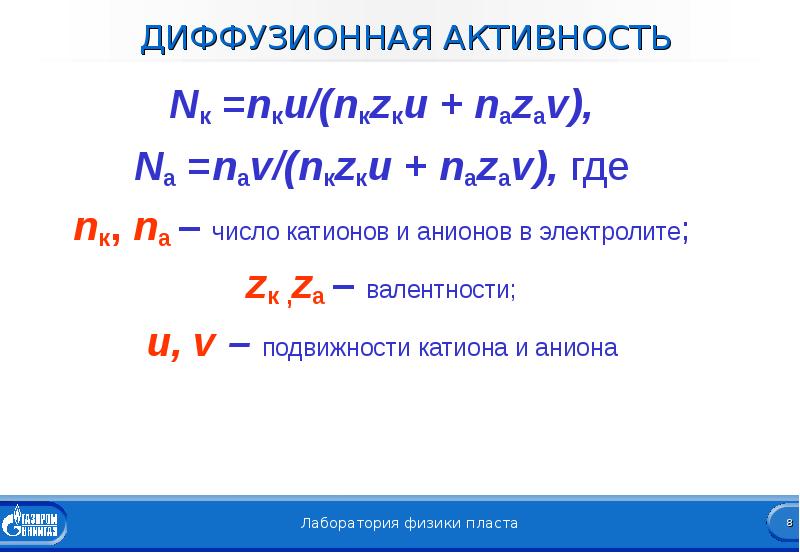

Слайд 8


ДИФФУЗИОННАЯ АКТИВНОСТЬ Nк =nкu/(nкzкu + nаzаv), Nа =nаv/(nкzкu + nаzаv), где nк, na – число катионов и анионов в электролите; zк ,zа – валентности; u, v – подвижности катиона и аниона
Описание слайда:
ДИФФУЗИОННАЯ АКТИВНОСТЬ Nк =nкu/(nкzкu + nаzаv), Nа =nаv/(nкzкu + nаzаv), где nк, na – число катионов и анионов в электролите; zк ,zа – валентности; u, v – подвижности катиона и аниона

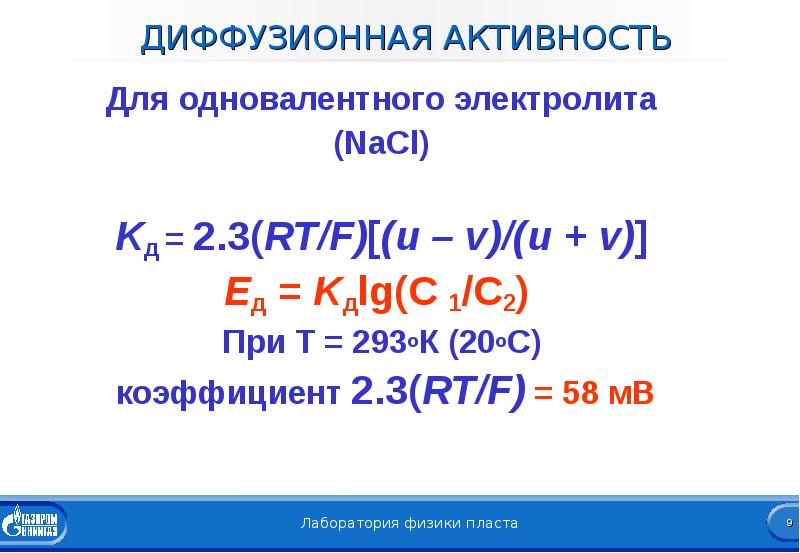

Слайд 9


ДИФФУЗИОННАЯ АКТИВНОСТЬ Для одновалентного электролита (NaCl) Kд = 2.3(RT/F)[(u – v)/(u + v)] Ед = Kдlg(C 1/C2) При Т = 293оК (20оС) коэффициент 2.3(RT/F) = 58 мВ
Описание слайда:
ДИФФУЗИОННАЯ АКТИВНОСТЬ Для одновалентного электролита (NaCl) Kд = 2.3(RT/F)[(u – v)/(u + v)] Ед = Kдlg(C 1/C2) При Т = 293оК (20оС) коэффициент 2.3(RT/F) = 58 мВ

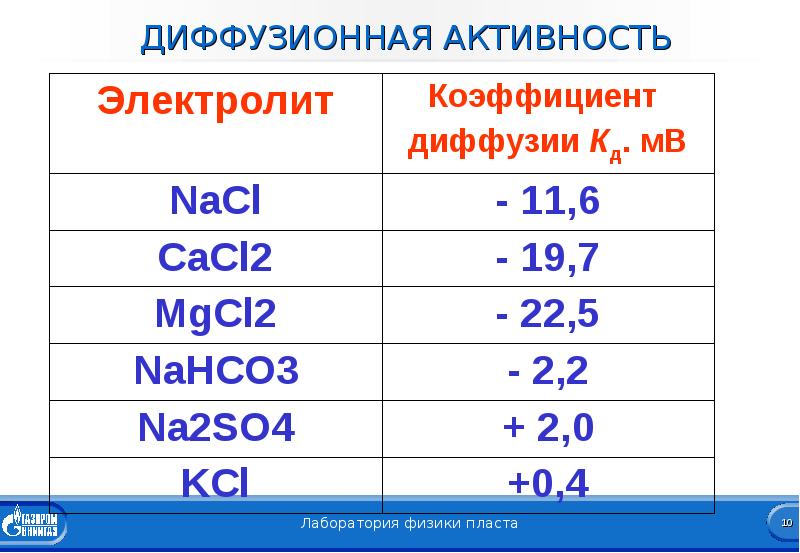

Слайд 10


ДИФФУЗИОННАЯ АКТИВНОСТЬ
Описание слайда:
ДИФФУЗИОННАЯ АКТИВНОСТЬ

Слайд 11


ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ
Описание слайда:
ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ

Слайд 12

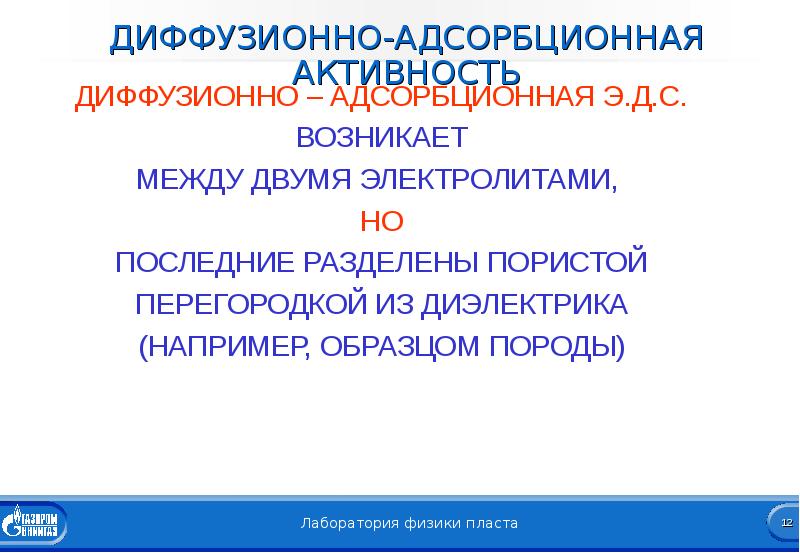

ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ ДИФФУЗИОННО – АДСОРБЦИОННАЯ Э.Д.С. ВОЗНИКАЕТ МЕЖДУ ДВУМЯ ЭЛЕКТРОЛИТАМИ, НО ПОСЛЕДНИЕ РАЗДЕЛЕНЫ ПОРИСТОЙ ПЕРЕГОРОДКОЙ ИЗ ДИЭЛЕКТРИКА (НАПРИМЕР, ОБРАЗЦОМ ПОРОДЫ)
Описание слайда:
ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ ДИФФУЗИОННО – АДСОРБЦИОННАЯ Э.Д.С. ВОЗНИКАЕТ МЕЖДУ ДВУМЯ ЭЛЕКТРОЛИТАМИ, НО ПОСЛЕДНИЕ РАЗДЕЛЕНЫ ПОРИСТОЙ ПЕРЕГОРОДКОЙ ИЗ ДИЭЛЕКТРИКА (НАПРИМЕР, ОБРАЗЦОМ ПОРОДЫ)

Слайд 13

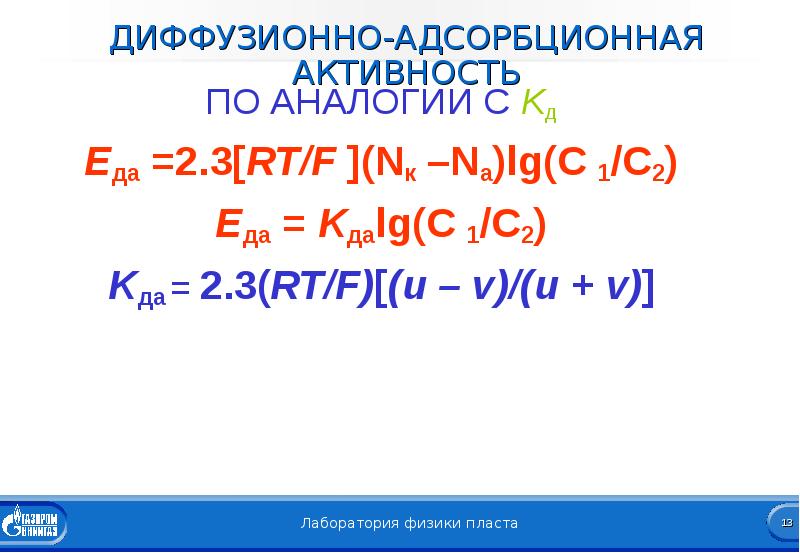

ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ ПО АНАЛОГИИ С Kд Еда =2.3[RT/F ](Nк –Nа)lg(C 1/C2) Еда = Kдаlg(C 1/C2) Kда = 2.3(RT/F)[(u – v)/(u + v)]
Описание слайда:
ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ ПО АНАЛОГИИ С Kд Еда =2.3[RT/F ](Nк –Nа)lg(C 1/C2) Еда = Kдаlg(C 1/C2) Kда = 2.3(RT/F)[(u – v)/(u + v)]

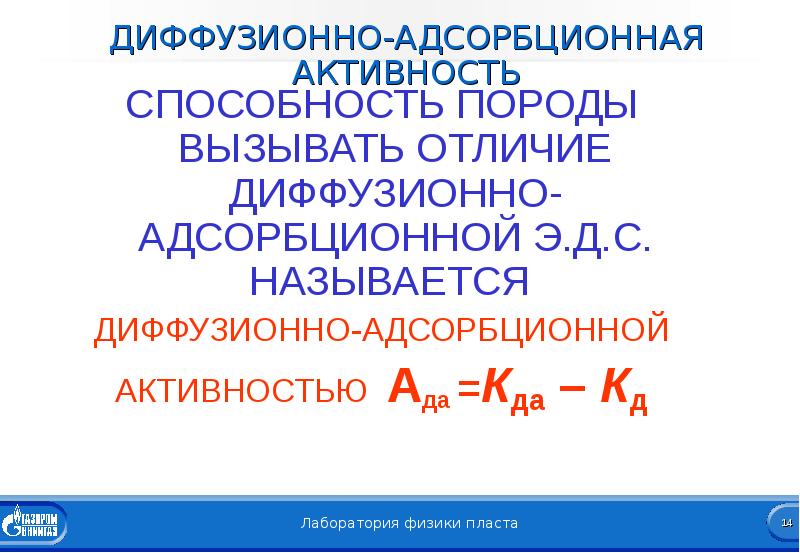

Слайд 14


ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ СПОСОБНОСТЬ ПОРОДЫ ВЫЗЫВАТЬ ОТЛИЧИЕ ДИФФУЗИОННО-АДСОРБЦИОННОЙ Э.Д.С. НАЗЫВАЕТСЯ ДИФФУЗИОННО-АДСОРБЦИОННОЙ АКТИВНОСТЬЮ Ада =Кда – Кд
Описание слайда:
ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ СПОСОБНОСТЬ ПОРОДЫ ВЫЗЫВАТЬ ОТЛИЧИЕ ДИФФУЗИОННО-АДСОРБЦИОННОЙ Э.Д.С. НАЗЫВАЕТСЯ ДИФФУЗИОННО-АДСОРБЦИОННОЙ АКТИВНОСТЬЮ Ада =Кда – Кд

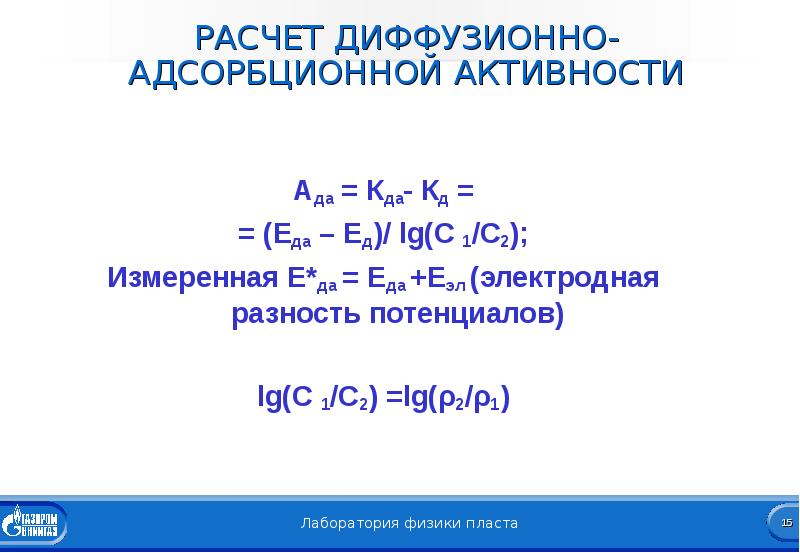

Слайд 15


РАСЧЕТ ДИФФУЗИОННО-АДСОРБЦИОННОЙ АКТИВНОСТИ Ада = Кда- Кд = = (Еда – Ед)/ lg(C 1/C2); Измеренная Е*да = Еда +Еэл (электродная разность потенциалов) lg(C 1/C2) =lg(ρ2/ρ1)
Описание слайда:
РАСЧЕТ ДИФФУЗИОННО-АДСОРБЦИОННОЙ АКТИВНОСТИ Ада = Кда- Кд = = (Еда – Ед)/ lg(C 1/C2); Измеренная Е*да = Еда +Еэл (электродная разность потенциалов) lg(C 1/C2) =lg(ρ2/ρ1)

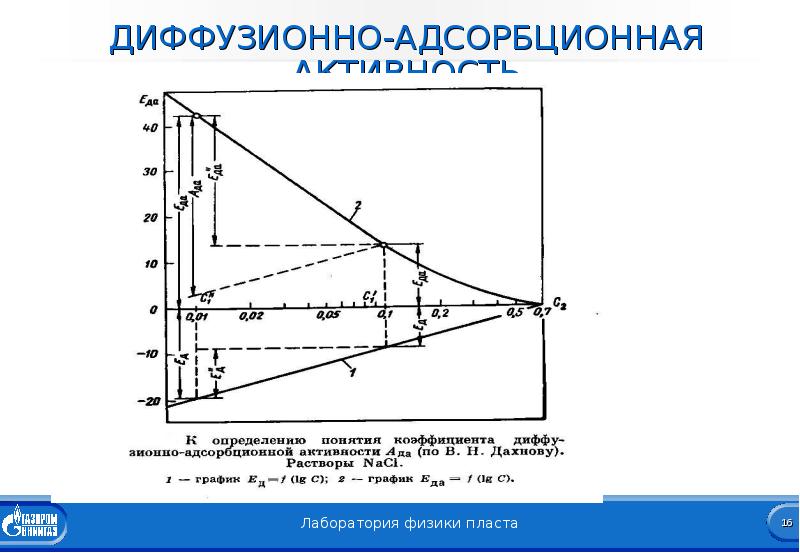

Слайд 16


ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ
Описание слайда:
ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ

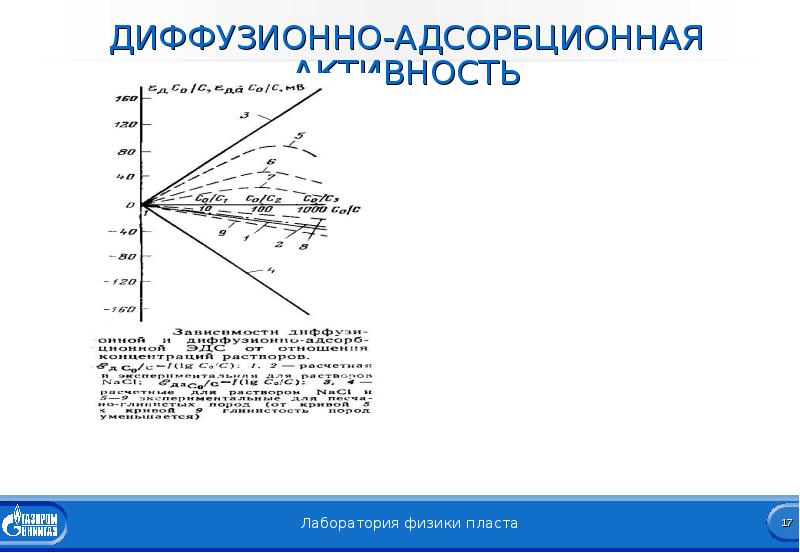

Слайд 17


ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ
Описание слайда:
ДИФФУЗИОННО-АДСОРБЦИОННАЯ АКТИВНОСТЬ

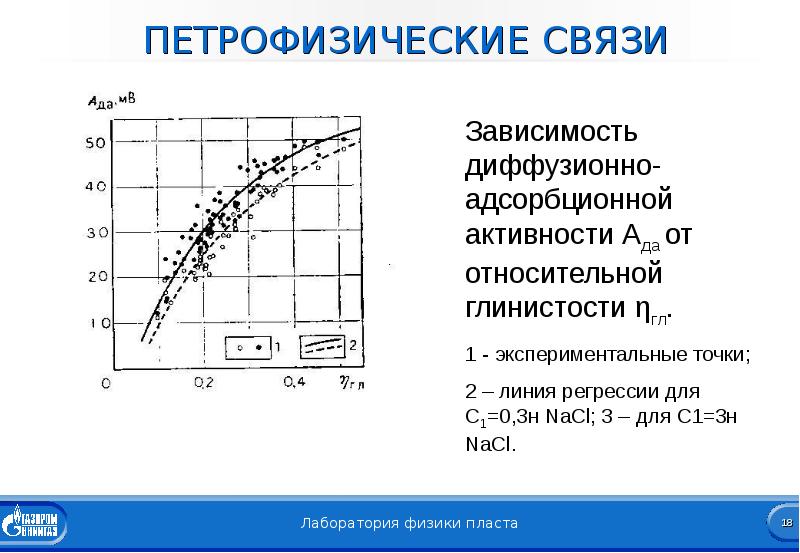

Слайд 18


ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ
Описание слайда:
ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ

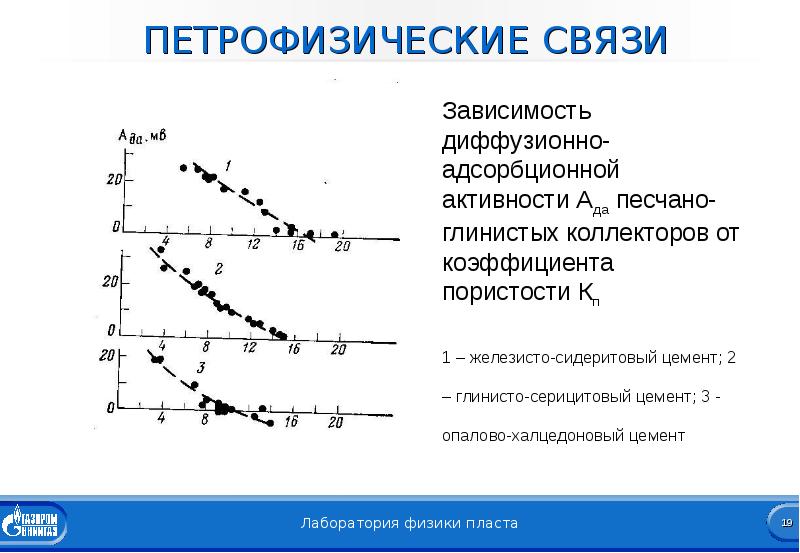

Слайд 19


ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ
Описание слайда:
ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ

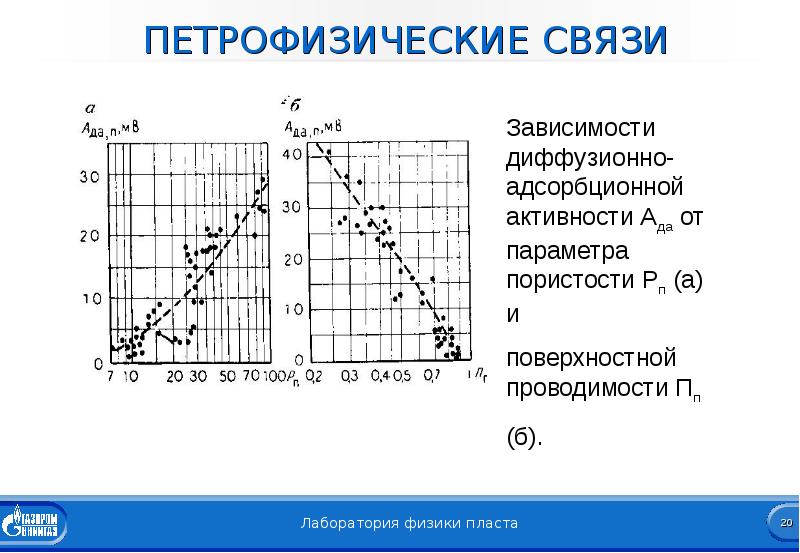

Слайд 20


ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ
Описание слайда:
ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ

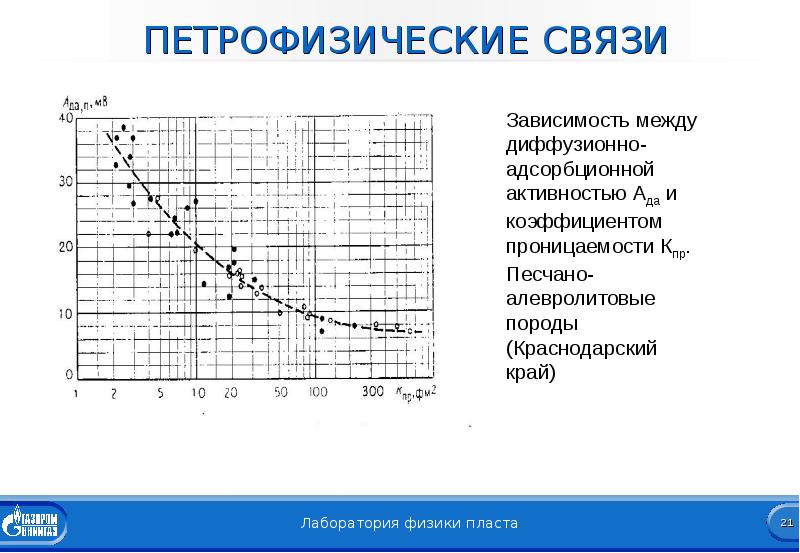

Слайд 21


ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ
Описание слайда:
ПЕТРОФИЗИЧЕСКИЕ СВЯЗИ

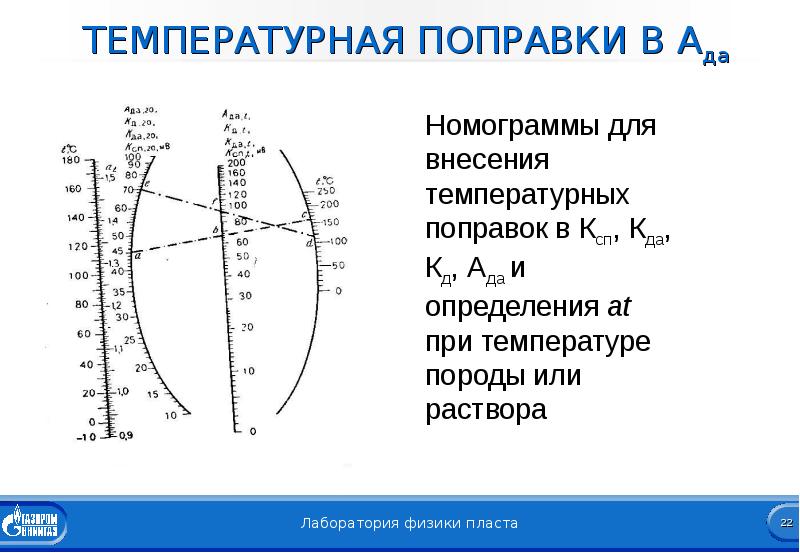

Слайд 22


ТЕМПЕРАТУРНАЯ ПОПРАВКИ В Ада
Описание слайда:
ТЕМПЕРАТУРНАЯ ПОПРАВКИ В Ада

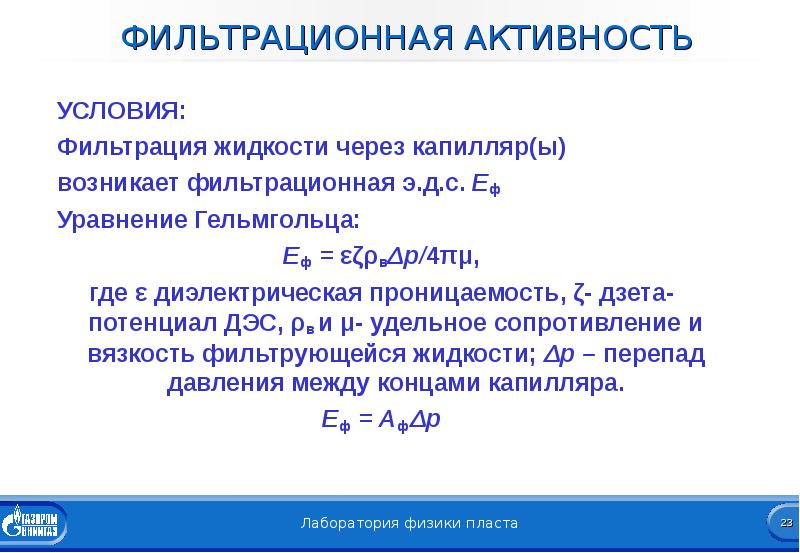

Слайд 23


ФИЛЬТРАЦИОННАЯ АКТИВНОСТЬ УСЛОВИЯ: Фильтрация жидкости через капилляр(ы) возникает фильтрационная э.д.с. Еф Уравнение Гельмгольца: Еф = εζρвΔр/4πμ, где ε диэлектрическая проницаемость, ζ- дзета-потенциал ДЭС, ρв и μ- удельное сопротивление и вязкость фильтрующейся жидкости; Δр – перепад давления между концами капилляра. Еф = АфΔр
Описание слайда:
ФИЛЬТРАЦИОННАЯ АКТИВНОСТЬ УСЛОВИЯ: Фильтрация жидкости через капилляр(ы) возникает фильтрационная э.д.с. Еф Уравнение Гельмгольца: Еф = εζρвΔр/4πμ, где ε диэлектрическая проницаемость, ζ- дзета-потенциал ДЭС, ρв и μ- удельное сопротивление и вязкость фильтрующейся жидкости; Δр – перепад давления между концами капилляра. Еф = АфΔр

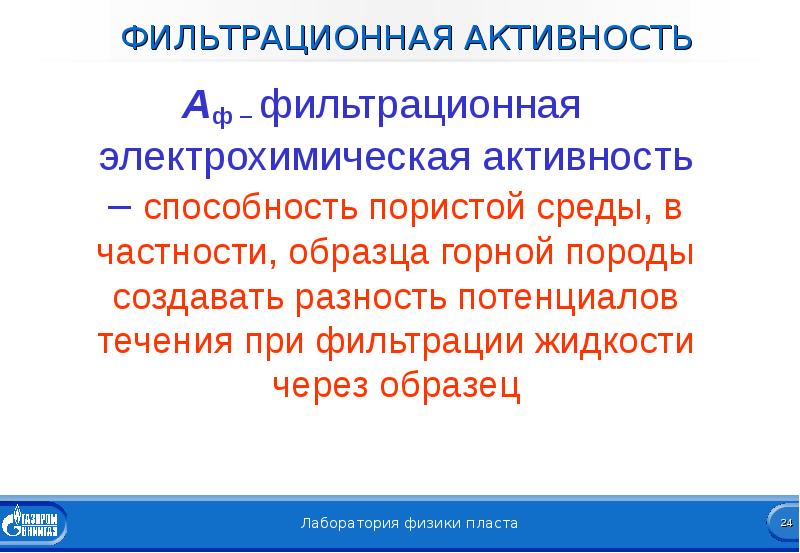

Слайд 24


ФИЛЬТРАЦИОННАЯ АКТИВНОСТЬ Аф – фильтрационная электрохимическая активность – способность пористой среды, в частности, образца горной породы создавать разность потенциалов течения при фильтрации жидкости через образец
Описание слайда:
ФИЛЬТРАЦИОННАЯ АКТИВНОСТЬ Аф – фильтрационная электрохимическая активность – способность пористой среды, в частности, образца горной породы создавать разность потенциалов течения при фильтрации жидкости через образец

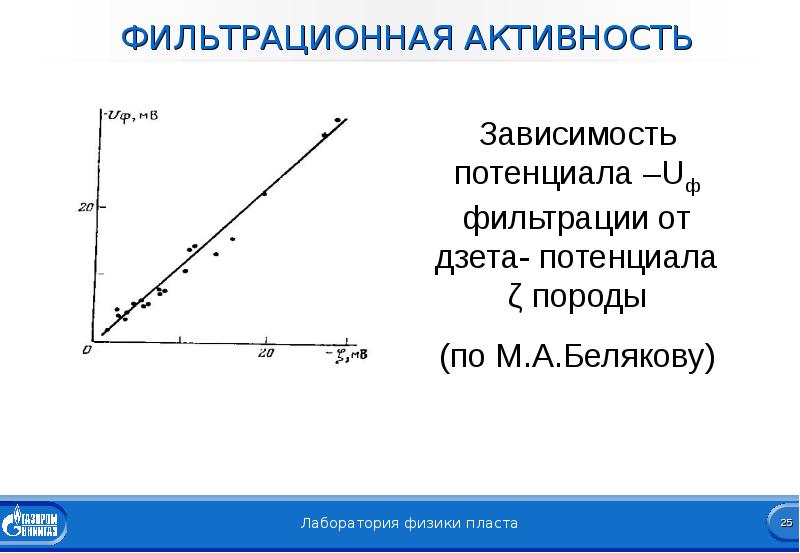

Слайд 25


ФИЛЬТРАЦИОННАЯ АКТИВНОСТЬ
Описание слайда:
ФИЛЬТРАЦИОННАЯ АКТИВНОСТЬ

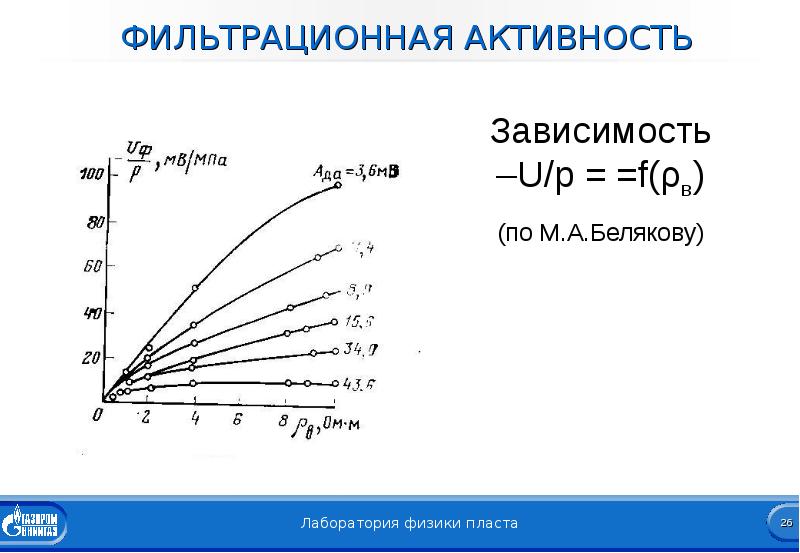

Слайд 26


ФИЛЬТРАЦИОННАЯ АКТИВНОСТЬ
Описание слайда:
ФИЛЬТРАЦИОННАЯ АКТИВНОСТЬ

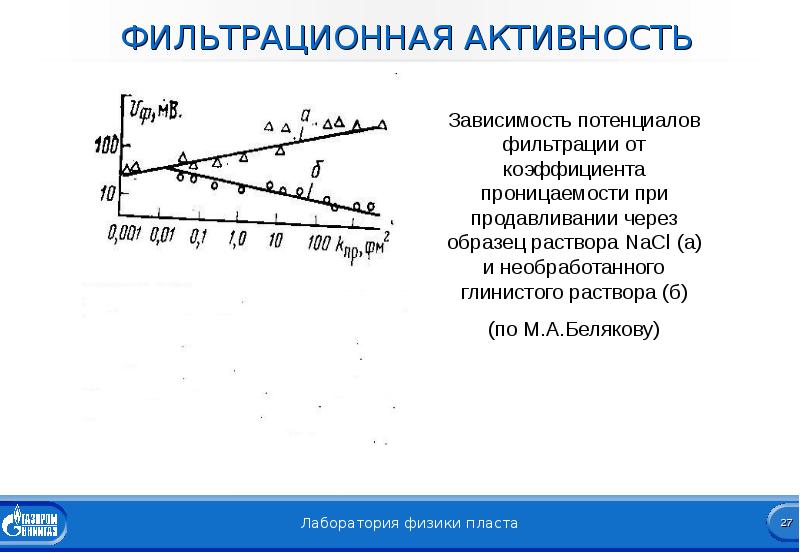

Слайд 27


ФИЛЬТРАЦИОННАЯ АКТИВНОСТЬ
Описание слайда:
ФИЛЬТРАЦИОННАЯ АКТИВНОСТЬ

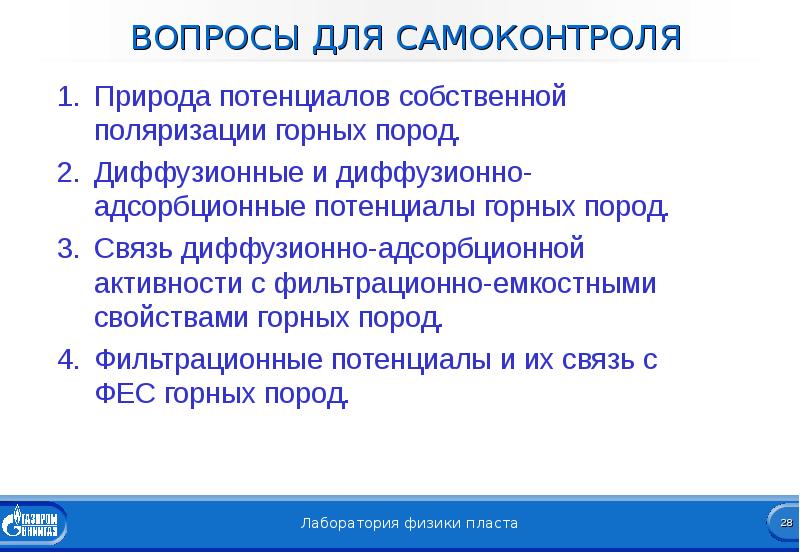

Слайд 28


ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ Природа потенциалов собственной поляризации горных пород. Диффузионные и диффузионно-адсорбционные потенциалы горных пород. Связь диффузионно-адсорбционной активности с фильтрационно-емкостными свойствами горных пород. Фильтрационные потенциалы и их связь с ФЕС горных пород.
Описание слайда:
ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ Природа потенциалов собственной поляризации горных пород. Диффузионные и диффузионно-адсорбционные потенциалы горных пород. Связь диффузионно-адсорбционной активности с фильтрационно-емкостными свойствами горных пород. Фильтрационные потенциалы и их связь с ФЕС горных пород.

Слайд 29


Естественная электрохимическая активность, слайд №29
Описание слайда:
