Практическое занятие № 5 Эвакуация людей из зданий и помещений Немцова О.А. Томск 2013

1. Определение расчетного времени эвакуации Для обеспечения безопасной эвакуации людей из помещений и зданий расчетное время эвакуации tp должно быть меньше необходимого времени эвакуации людей tнб: tp ≤ tнб. Расчетное время эвакуации людей tp определяют как сумму времени движения людского потока по отдельным участкам пути ti по формуле:

Время движения людского потока по первому участку пути: Время движения людского потока по первому участку пути: где vi – скорость движения людского потока.

Плотность потока на этом участке пути D1 определяют по формуле: Плотность потока на этом участке пути D1 определяют по формуле: где N1 – число людей на первом участке; f – средняя площадь горизонтальной проекции человека: взрослого в летней одежде 0,1 м2, взрослого в зимней одежде – 0,125 м2, подростка – 0,07 м2; σ1 – ширина потока; l1 – длина участка движения.

Если qi меньше или равно qmax, то время движения на участке пути следует определять по формуле: Если qi меньше или равно qmax, то время движения на участке пути следует определять по формуле: При этом значение qmax следует принимать равным, м/мин: для горизонтальных участков 16,5 дверных проемов 19,6 лестницы вниз 16 вверх 11 Если значение qi больше qmax, то ширину σi данного участка пути следует увеличить так, чтобы соблюдалось условие qi ≤ qmax.

При слиянии в начале участка i двух и более людских потоков интенсивность движения определяют по формуле: При слиянии в начале участка i двух и более людских потоков интенсивность движения определяют по формуле: где qi-1 – интенсивность движения людских потоков, сливающихся в начале участка i, м/мин; σi-1 – ширина участков пути до слияния, м; σi – ширина рассматриваемого i участка пути, м.

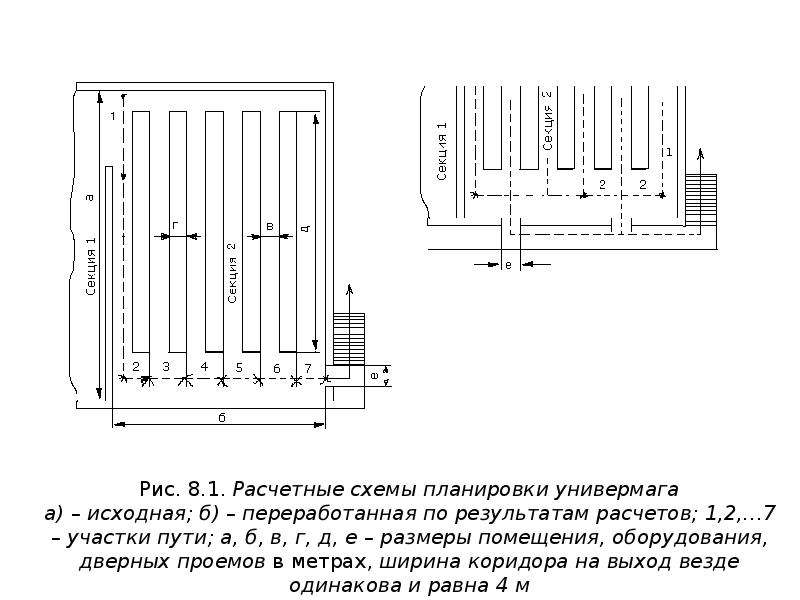

Пример расчета эвакуации людей из помещений и зданий различного назначения Определить расчетное время эвакуации людей из зала универсального магазина, расположенного на втором этаже. Зал состоит из двух одинаковых секции, в которых находится торговое оборудование расположенное рядами (рис. 1). Объем каждой секции 3300 м3, площадь секции 782 м2, площадь, занимаемая оборудованием 200 м2. Ширина маршей лестничных клеток и дверей входа в лестничную клетку на отметке 3,60 и выхода из нее на отметке 000 равна 2,4 м. Здание II степени огнестойкости.

Путь эвакуации от наиболее удаленной от выхода точки до выхода наружу состоит из восьми участков в пределах которых ширина пути и интенсивность движения может быть принята неизменной. Людские потоки из проходов сливаются с потоком, двигающимся по сборному проходу, и направляются через лестничную клетку наружу. Ширина каждого из шести проходов 2 м, длина их, включая путь движения от стены, составляет l = 42 м. Участки 2-6 имеют длину по 3 м, ширину 4 м, участок 7 имеет длину 2 м, ширину 4 м. Для расчета необходимо знать возможное число людей в секции. Согласно СНиП 11-77-80. п. 3.16 на одного человека приходится 1,35 м2, следовательно, расчетное число людей составляет Путь эвакуации от наиболее удаленной от выхода точки до выхода наружу состоит из восьми участков в пределах которых ширина пути и интенсивность движения может быть принята неизменной. Людские потоки из проходов сливаются с потоком, двигающимся по сборному проходу, и направляются через лестничную клетку наружу. Ширина каждого из шести проходов 2 м, длина их, включая путь движения от стены, составляет l = 42 м. Участки 2-6 имеют длину по 3 м, ширину 4 м, участок 7 имеет длину 2 м, ширину 4 м. Для расчета необходимо знать возможное число людей в секции. Согласно СНиП 11-77-80. п. 3.16 на одного человека приходится 1,35 м2, следовательно, расчетное число людей составляет N = Fсекции / 1,35 = 782/1,35 = 579 чел.

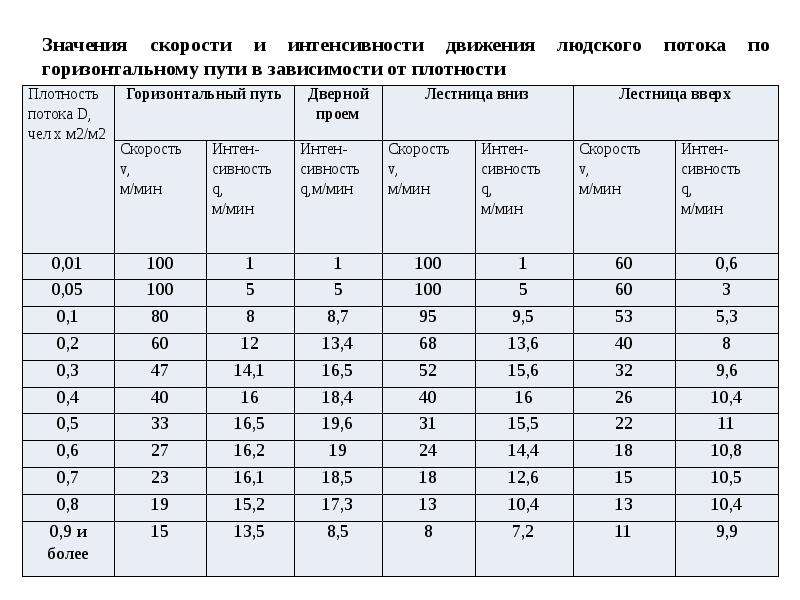

Средняя плотность людского потока Средняя плотность людского потока Dср = N f (Fсекц – Fоборуд) = (579 0,125/(782-200) = 0,12. Определяем время прохождения каждого участка пути. Участок 1 (проход) D1 = Dср = 0,12; l1 = 42м; по табл. 1 q1 = 9 м/мин; V1 = 75 м/мин; t1 = 42/75 = 0,56 мин. Участок 2 (расширение пути) q2 = q1 x σ1/σ2 = 9 x 2/4 = 4,5 м/мин; v2 = 100 м/мин; t2 = 3/100 = 0,03 мин. Участок 3 (слияние потоков). Интенсивность движения во всех потоках принимается одинаковой: q3 = (q2 x σ2 + q1 x σ1)/ σ3 = (4,5 x 4 + 9 x 2)/4 = 9 м/мин; v3 = 75 м/мин; t3 = 3/75 = 0,04 мин. Участок 4 (слияние потоков). q4 = (q3 x σ3 + q1 x σ1)/ σ4 = (9 x 4 + 9 x 2 )/ 4 = 13,5 м/мин; v4 = 48 м/мин; t4 = 3/48 = 0,06 мин. Участок 5 (слияние потоков). Q5 = (q4 x σ4 + q1 x σ1)/ σ5 = (13,5 х 4 + 9 х 2)/4 = 18 м/мин >qmax = 16,5 м/мин.

Следовательно, на участке 5 и тем более на участках 6 и 7 возникает скопление людей, причем ширина участков 5, 6 и 7 одинакова и составляет 4 м, а участком, лимитирующим пропускную способность эвакуационного пути, является марш лестницы шириной 2,4 м, так как интенсивность движения при скоплении по маршу лестницы меньше интенсивности движения в дверном проеме. Следовательно, на участке 5 и тем более на участках 6 и 7 возникает скопление людей, причем ширина участков 5, 6 и 7 одинакова и составляет 4 м, а участком, лимитирующим пропускную способность эвакуационного пути, является марш лестницы шириной 2,4 м, так как интенсивность движения при скоплении по маршу лестницы меньше интенсивности движения в дверном проеме. Время эвакуации на участках 5-7, на которых к основным потокам добавляется три потока из проходов, с учетом задержки движения у лестничного марша равно: t5-7 = l5-7/vск + Nf(1/ qск x σмарш – 1/ (q4 x σ4 + 3q1 x σ1) = 8/33 + 579 х 0,125 х (1/(19,6 х 2,4) – 1/(13,5 х 4 + 3 х 9 х 2)) = 0,24 + 0,87 = 1,11 мин. Расчетное время эвакуации людей из зала tр = Σ ti = 1,79 мин., т. е. tр > tнб = 1,7 мин. (см. табл. 2).

В этом варианте из каждой секции предусмотрено два эвакуационных выхода шириной 2,4 м на наружный балкон. Ширина балкона принята 4 м для размещения всех эвакуирующихся. При этом на каждого человека приходится около 0,4 м2, что в два раза превышает установленную норму площади для разгрузочных площадок. С балкона на уровень земли ведут эвакуационные лестницы шириной 2,4 м с обеих сторон здания. В этом варианте из каждой секции предусмотрено два эвакуационных выхода шириной 2,4 м на наружный балкон. Ширина балкона принята 4 м для размещения всех эвакуирующихся. При этом на каждого человека приходится около 0,4 м2, что в два раза превышает установленную норму площади для разгрузочных площадок. С балкона на уровень земли ведут эвакуационные лестницы шириной 2,4 м с обеих сторон здания.

Определим расчетное время эвакуации через выход А. Определим расчетное время эвакуации через выход А. Участок 1 такой же, как в предыдущем варианте планировки, следовательно: q1 = 9 м/мин; v1 = 75 м/мин; t1 = 42/75 = 0,56 мин. Участок 2 характеризуется слиянием трех потоков из проходов в сборном проходе при движении к выходу. Интенсивность движения на этом участке: q2 = Σ13 q1 x σ1/ σ2 = 3 х 9 х 2/4 = 13,5 м/мин; при такой незначительной интенсивности движения v1 = 55 м/мин; t1 = 4/55 = 0,08 мин.

Интенсивность движения в дверном проёме Интенсивность движения в дверном проёме qдв = q2 x σ2/ σдв = 13,5 х 4/2,4 = 22,5 м/мин > qmax = 19,6 м/мин. Перед дверями скапливаются люди, движение задерживается. Время задержки: Δt = Nдв х f x (1/ qдв x σдв – 1/ q2 x σ2) = 579/2 х 0,125 х (1/19,6 х 2,4 – 1/13,5 х 4) = 0,77 мин. Расчетное время эвакуации: tp = 0,56 + 0,08 + 0,77 = 1,41 мин < tнб = 1,7 мин. Условие безопасности при новом, переработанном варианте планировки соблюдается.
