Слайд 1

Описание слайда:

Эвольвентные поверхности ГОУ ВПО ИНЭКА Курс лекций по дисциплине: «Основы теории режущих инструментов»

Слайд 2

Описание слайда:

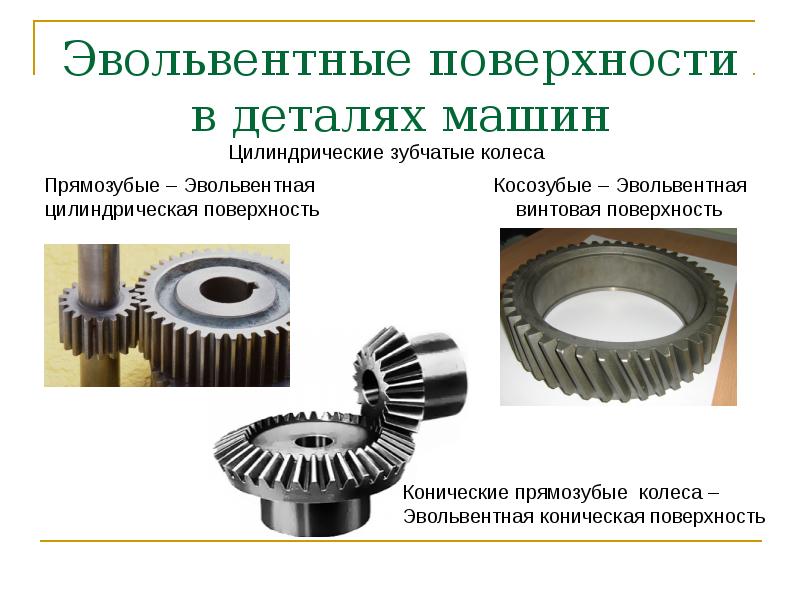

Эвольвентные поверхности в деталях машин

Слайд 3

Описание слайда:

Эвольвента окружности Эвольвента окружности представляет собой траекторию любой точки прямой линии, перекатываемой по окружности без скольжения; Окружность по которой перекатывается прямая называется основной окружностью.

Слайд 4

Описание слайда:

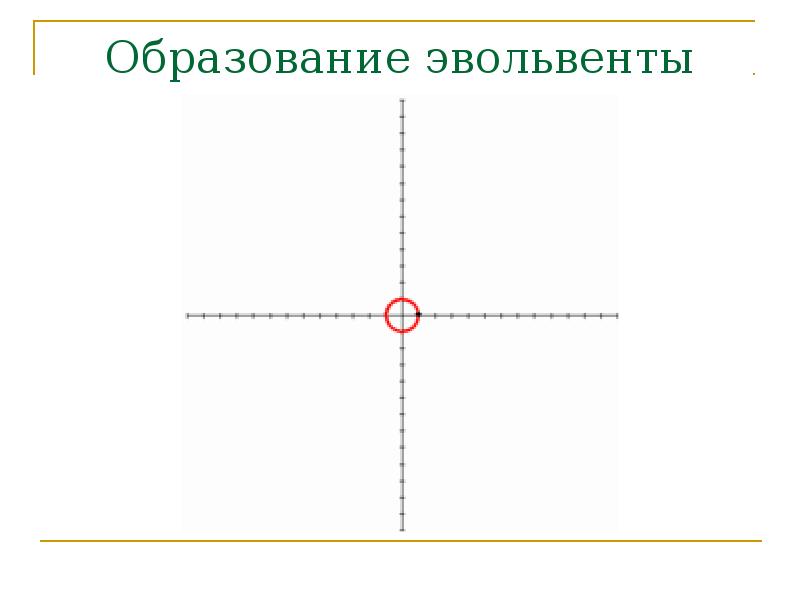

Образование эвольвенты окружности

Слайд 5

Описание слайда:

Прямоугольная и полярная система координат В прямоугольной (декартовой) система координат положение точки определяется координатами X и Y; В полярной системе координат – радиусом  и угловым положением .

Слайд 6

Описание слайда:

Уравнение эвольвенты в полярной системе координат ОМ0 – соответствует началу угловой координат;  – радиус текущей точки; – угловое положение текущей точки;  – угол развернутости эвольвенты; х – угол давления эвольвенты.

Слайд 7

Описание слайда:

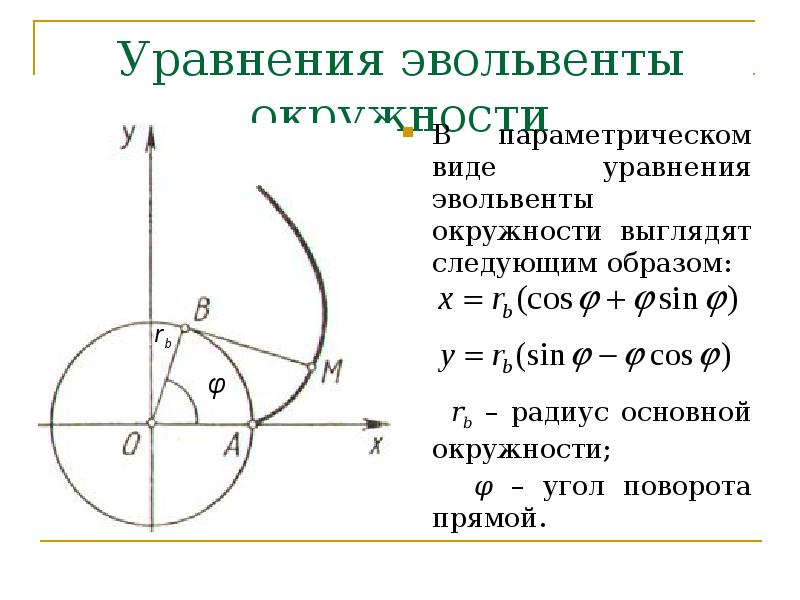

Уравнения эвольвенты окружности В параметрическом виде уравнения эвольвенты окружности выглядят следующим образом: rb – радиус основной окружности; φ – угол поворота прямой.

Слайд 8

Описание слайда:

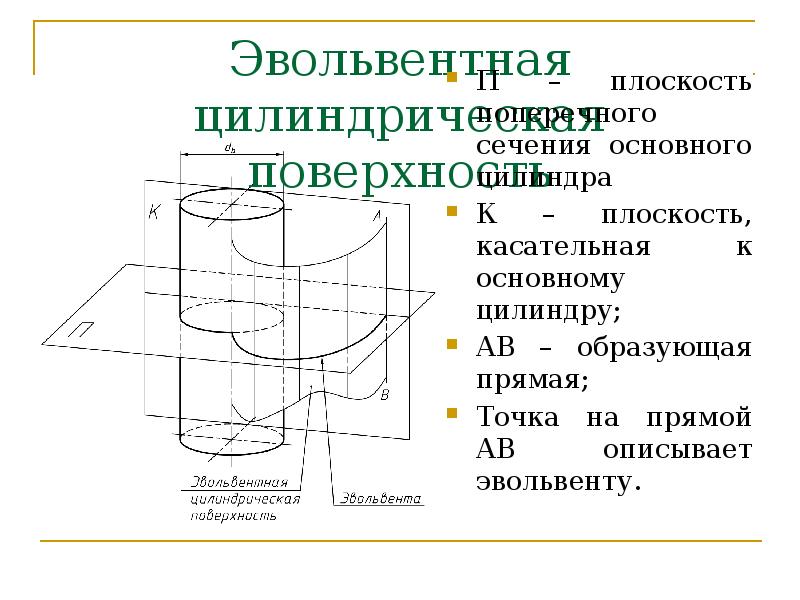

Эвольвентная цилиндрическая поверхность П – плоскость поперечного сечения основного цилиндра К – плоскость, касательная к основному цилиндру; АВ – образующая прямая; Точка на прямой АВ описывает эвольвенту.

Слайд 9

Описание слайда:

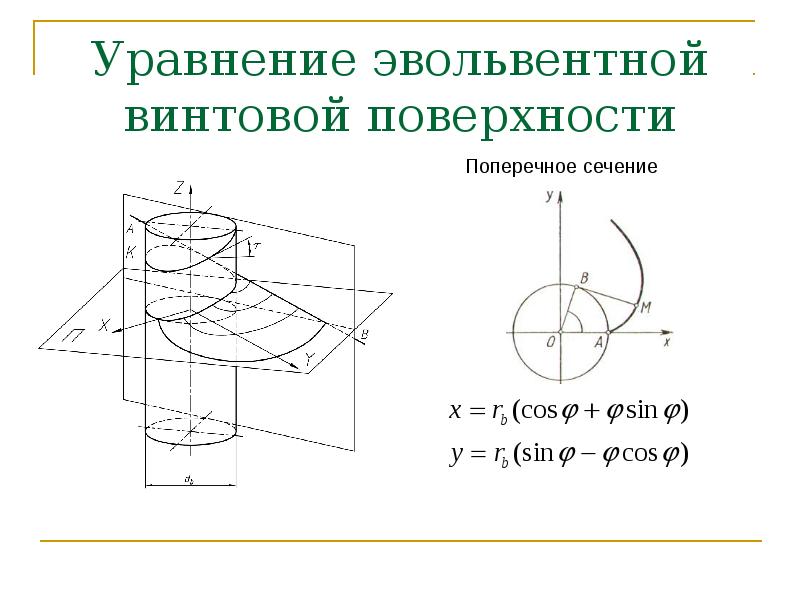

Эвольвентная винтовая поверхность  - угол подъема винтовой линии на основном цилиндре;  - угол наклона образующей АВ к плоскости поперечного сечения «П»; Точка на прямой АВ описывает эвольвенту.

Слайд 10

Описание слайда:

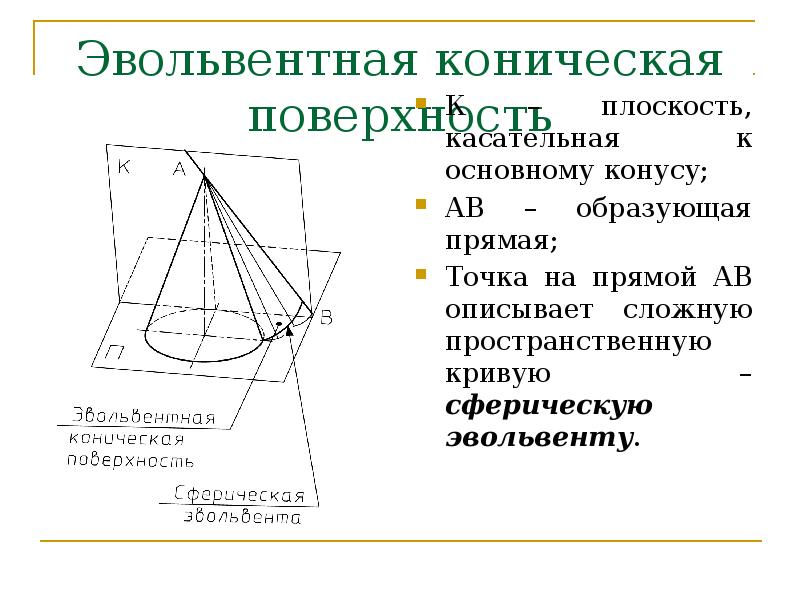

Эвольвентная коническая поверхность К – плоскость, касательная к основному конусу; АВ – образующая прямая; Точка на прямой АВ описывает сложную пространственную кривую – сферическую эвольвенту.

Слайд 11

Описание слайда:

Преобразование систем координат Все формулы преобразования систем координат основаны на переносе начала координат и повороте осей; Перенос начала координат XY => X0Y0: Х0 = Х + а Y0 = Y + b.

Слайд 12

Описание слайда:

Преобразование систем координат Поворот координатных осей на угол  XY => X0Y0 : Х0 = m / tg ; Y0 = m + n; m = a sin ; a = Х − b; b = Y tg ; n = У/cosτ; X0 = X cos  – Y sin ; Y0 = Y cos  + X sin 

Слайд 13

Описание слайда:

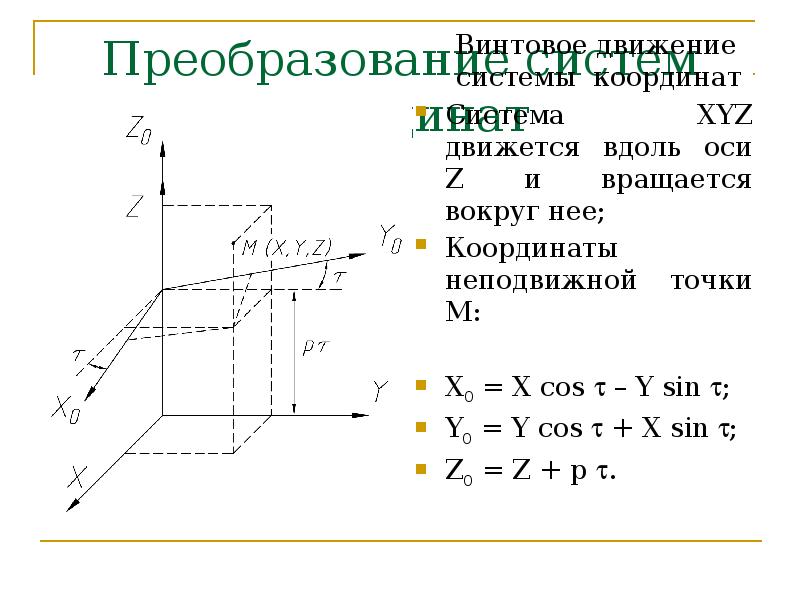

Преобразование систем координат Винтовое движение системы координат Система XYZ движется вдоль оси Z и вращается вокруг нее; Координаты неподвижной точки М: X0 = X cos  – Y sin ; Y0 = Y cos  + X sin ; Z0 = Z + p .
