Слайд 1


Железобетонные конструкции Часть 2 Одноэтажные промышленные здания Лекция № 17 ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ ПОКРЫТИЙ ОДНОЭТАЖНЫХПРОМЫШЛЕННЫХ ЗДАНИЙ 3....
Описание слайда:
Железобетонные конструкции Часть 2 Одноэтажные промышленные здания Лекция № 17 ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ ПОКРЫТИЙ ОДНОЭТАЖНЫХПРОМЫШЛЕННЫХ ЗДАНИЙ 3. Фермы 3.1. Общие сведения. 3.2. Классификация ферм. 3.3 Расчет и конструирование ферм. 4. Железобетонные арки. 5. Подстропильные конструкции

Слайд 2


Конструктивные схемы ферм: а – сегментная раскосная для скатной кровли; б – безраскосная для скатной кровли (арочная); в – безраскосная для...
Описание слайда:
Конструктивные схемы ферм: а – сегментная раскосная для скатной кровли; б – безраскосная для скатной кровли (арочная); в – безраскосная для малоуклонной кровли; г– арочная раскосная с разреженной решеткой; д – раскосная с параллельными поясами; е – безраскосная с параллельными поясами.

Слайд 3

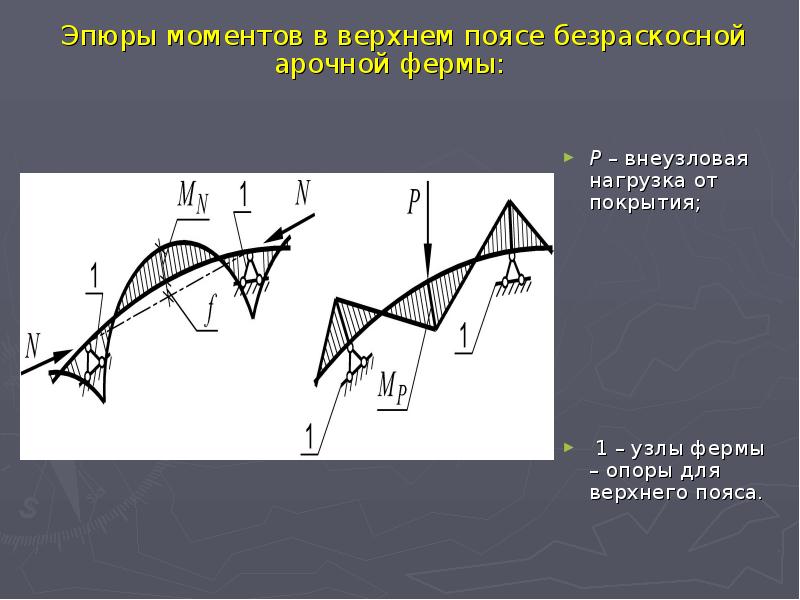

Эпюры моментов в верхнем поясе безраскосной арочной фермы: Р – внеузловая нагрузка от покрытия; 1 – узлы фермы – опоры для верхнего пояса.
Описание слайда:
Эпюры моментов в верхнем поясе безраскосной арочной фермы: Р – внеузловая нагрузка от покрытия; 1 – узлы фермы – опоры для верхнего пояса.

Слайд 4

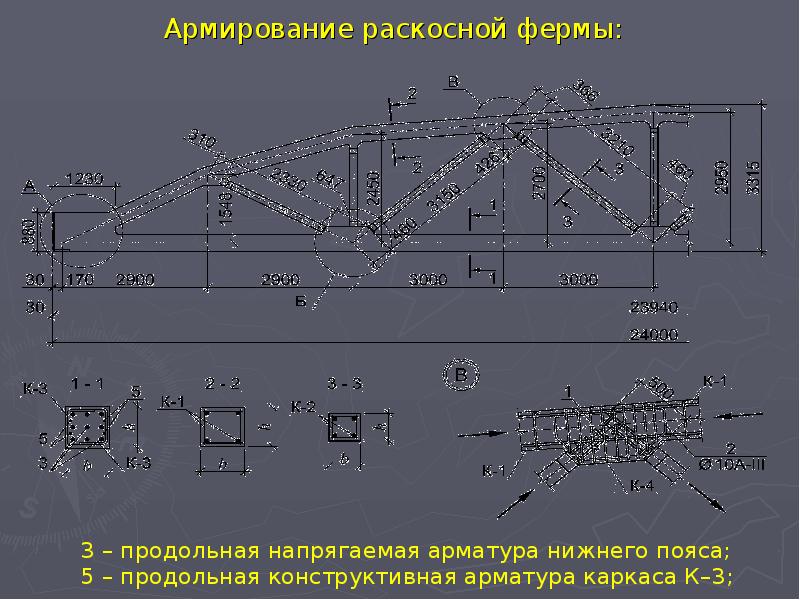

Армирование раскосной фермы:
Описание слайда:
Армирование раскосной фермы:

Слайд 5

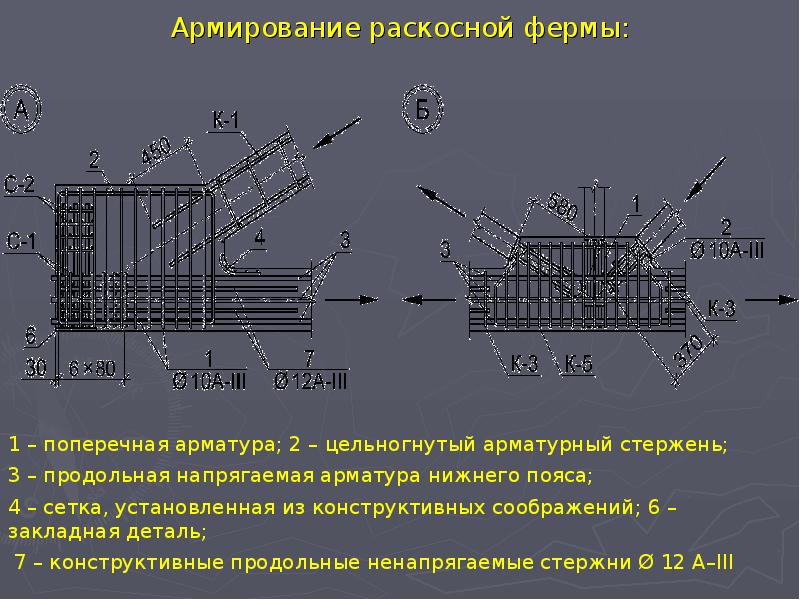

Армирование раскосной фермы:
Описание слайда:
Армирование раскосной фермы:

Слайд 6


Конструкция сборной железобетонной арки: 1 – верхний пояс арки (сборный блок); 2 – затяжка; 3 – подвеска; 4 – продольная напрягаемая арматура; 5 –...
Описание слайда:
Конструкция сборной железобетонной арки: 1 – верхний пояс арки (сборный блок); 2 – затяжка; 3 – подвеска; 4 – продольная напрягаемая арматура; 5 – ненапрягаемая арматура; 6 – поперечная; 7– гнутые каркасы К –1

Слайд 7


Расчетная схема арки: M, Q, N – изгибающий момент, поперечная и продольная силы в расчетном сечении на расстоянии «X» от опоры.
Описание слайда:
Расчетная схема арки: M, Q, N – изгибающий момент, поперечная и продольная силы в расчетном сечении на расстоянии «X» от опоры.
