Слайд 1

Описание слайда:

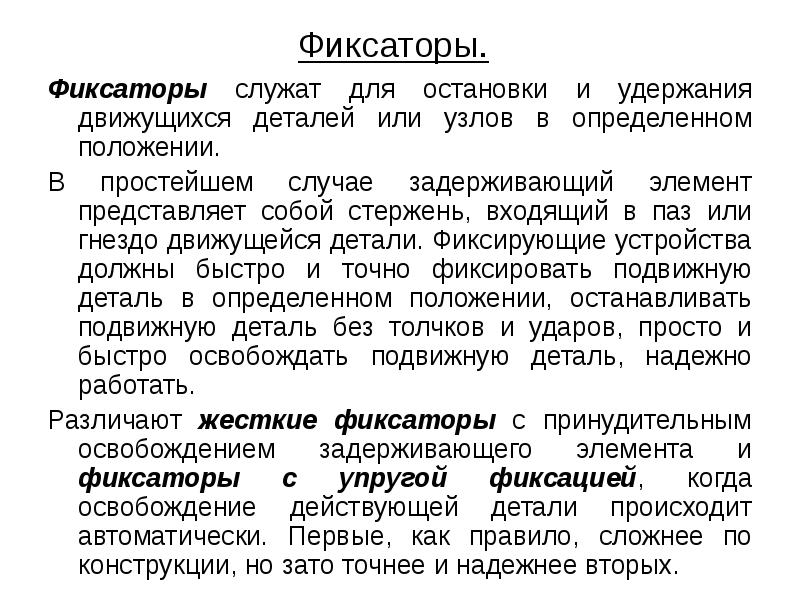

Фиксаторы. Фиксаторы служат для остановки и удержания движущихся деталей или узлов в определенном положении. В простейшем случае задерживающий элемент представляет собой стержень, входящий в паз или гнездо движущейся детали. Фиксирующие устройства должны быстро и точно фиксировать подвижную деталь в определенном положении, останавливать подвижную деталь без толчков и ударов, просто и быстро освобождать подвижную деталь, надежно работать. Различают жесткие фиксаторы с принудительным освобождением задерживающего элемента и фиксаторы с упругой фиксацией, когда освобождение действующей детали происходит автоматически. Первые, как правило, сложнее по конструкции, но зато точнее и надежнее вторых.

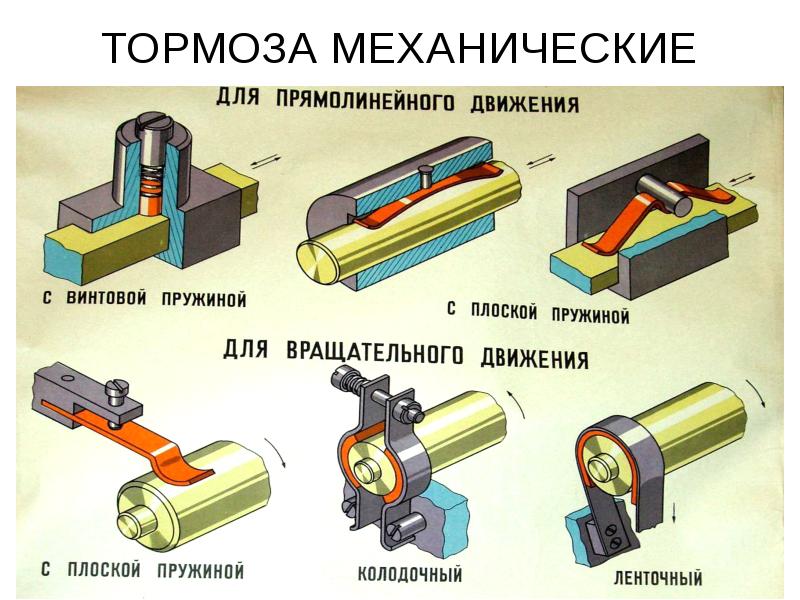

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

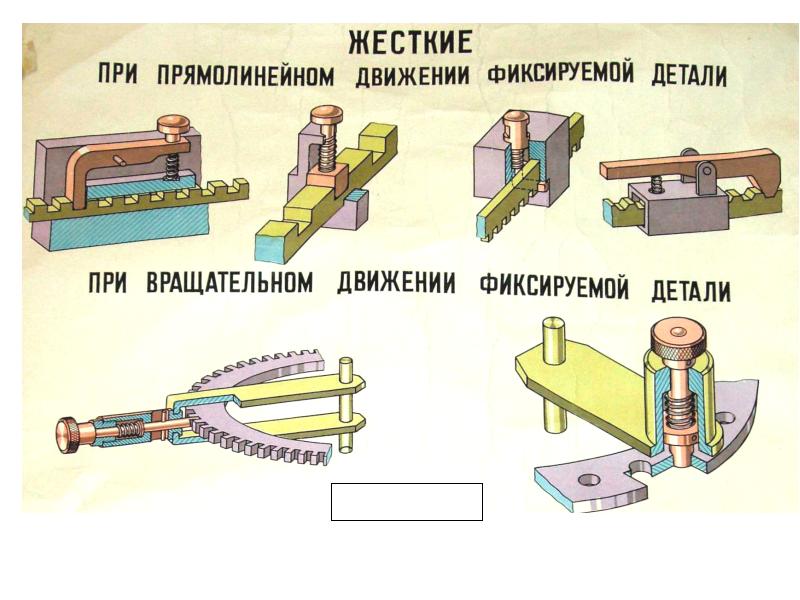

Жесткие фиксаторы. Фиксаторы с принудительным освобождением задерживающего элемента обычно применяют для фиксации вращающихся или поступательно движущихся деталей. Жесткие фиксаторы. Фиксаторы с принудительным освобождением задерживающего элемента обычно применяют для фиксации вращающихся или поступательно движущихся деталей. Фиксаторы с цилиндрическим пальцем (а) обеспечивают меньшую точность, чем фиксаторы с коническим или клинообразным пальцем (б), из-за неизбежных зазоров между втулкой и пальцем, которые увеличиваются по мере изнашивания деталей. Наибольшую точность дают фиксаторы с плоским пальцем (рис. Б), перемещающимся поступательно. Зазор между пальцем и корпусом выбирают регулирующим клином.

Слайд 5

Описание слайда:

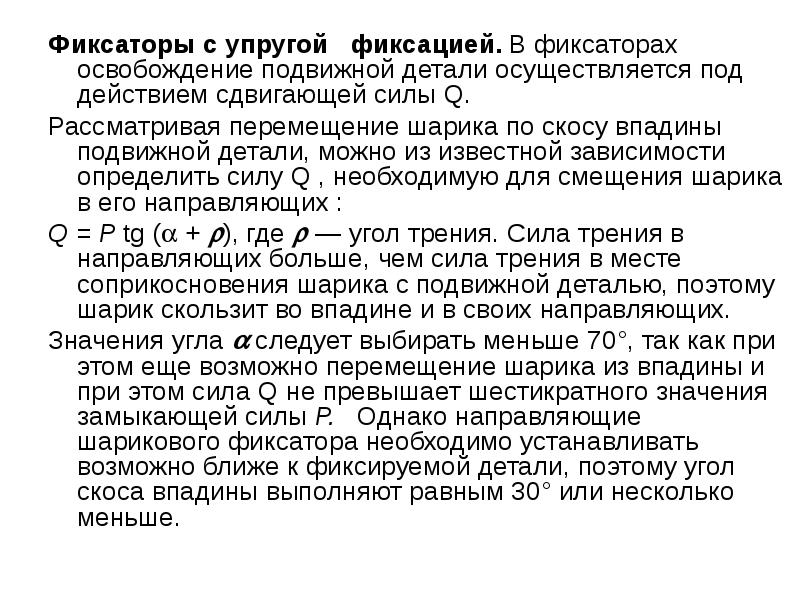

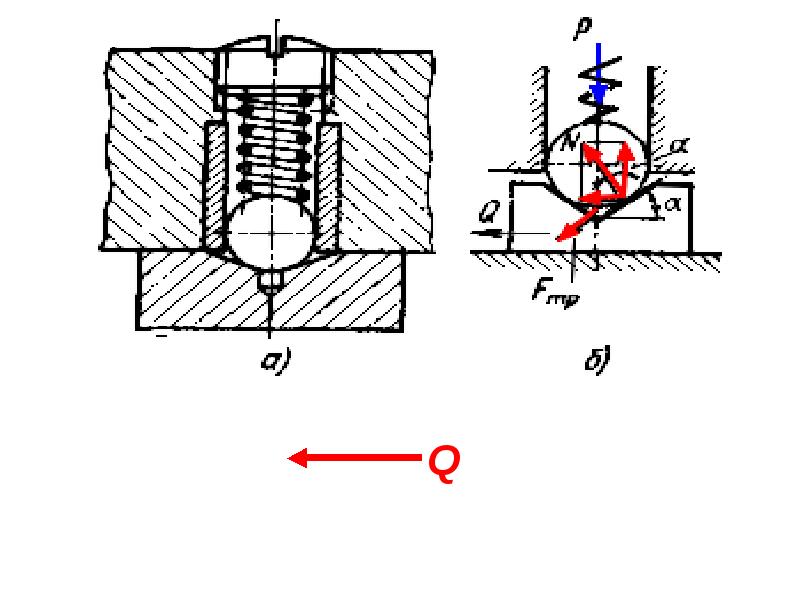

Фиксаторы с упругой фиксацией. В фиксаторах освобождение подвижной детали осуществляется под действием сдвигающей силы Q. Фиксаторы с упругой фиксацией. В фиксаторах освобождение подвижной детали осуществляется под действием сдвигающей силы Q. Рассматривая перемещение шарика по скосу впадины подвижной детали, можно из известной зависимости определить силу Q , необходимую для смещения шарика в его направляющих : Q = Р tg ( + ), где  — угол трения. Сила трения в направляющих больше, чем сила трения в месте соприкосновения шарика с подвижной деталью, поэтому шарик скользит во впадине и в своих направляющих. Значения угла  следует выбирать меньше 70°, так как при этом еще возможно перемещение шарика из впадины и при этом сила Q не превышает шестикратного значения замыкающей силы Р. Однако направляющие шарикового фиксатора необходимо устанавливать возможно ближе к фиксируемой детали, поэтому угол скоса впадины выполняют равным 30° или несколько меньше.
