Слайд 1

Описание слайда:

НЕ стандартные диаграммы Node Tree Дерево узлов

Слайд 2

Описание слайда:

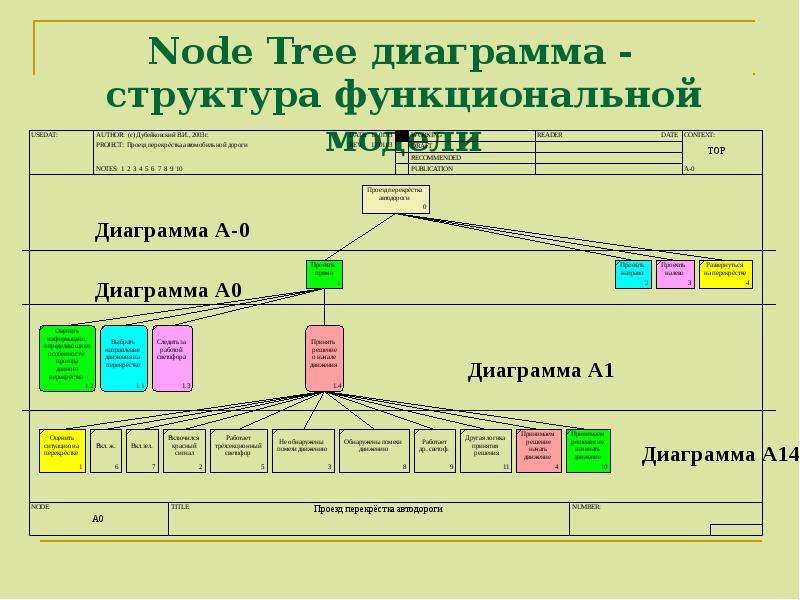

Node Tree диаграмма - структура функциональной модели

Слайд 3

Описание слайда:

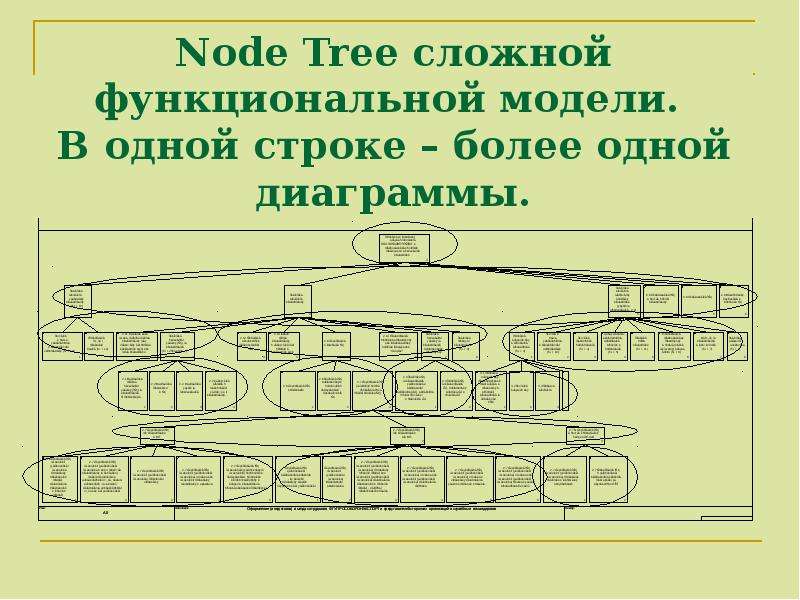

Node Tree сложной функциональной модели. В одной строке – более одной диаграммы.

Слайд 4

Описание слайда:

НЕ стандартные диаграммы FEO - диаграмма

Слайд 5

Описание слайда:

For Exposition Only – только для демонстрации. FEO – диаграмма может быть использована для: - упрощения чтения диаграмм модели их потребителями, - выявления тех или других особенностей диаграммы разработчиком, - анализа корректности диаграмм и модели в целом – разработчиком - для других целей

Слайд 6

Описание слайда:

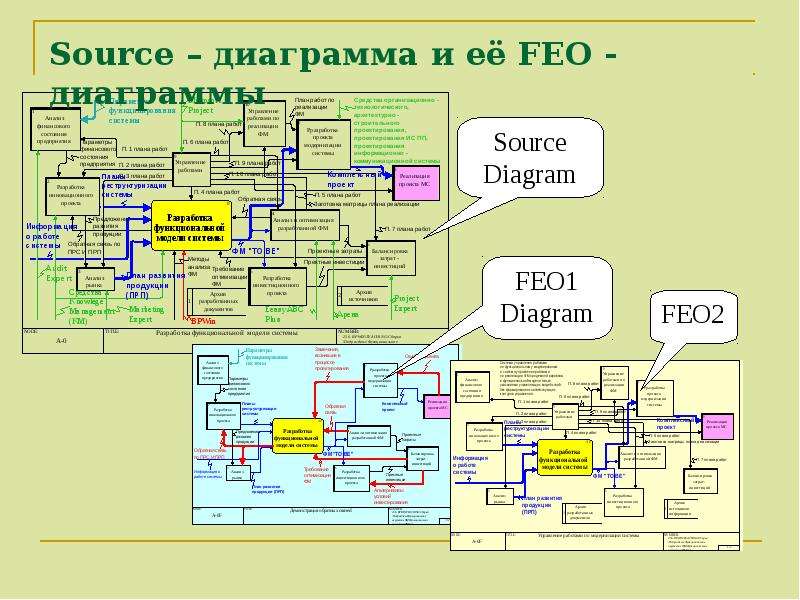

Source – диаграмма и её FEO - диаграммы

Слайд 7

Описание слайда:

Разделение (Split) и слияние (Merge) двух моделей.

Слайд 8

Описание слайда:

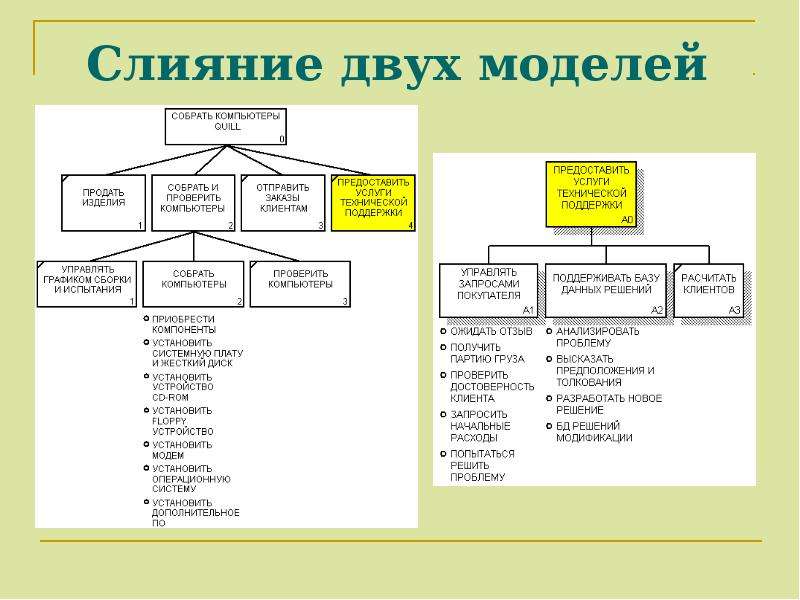

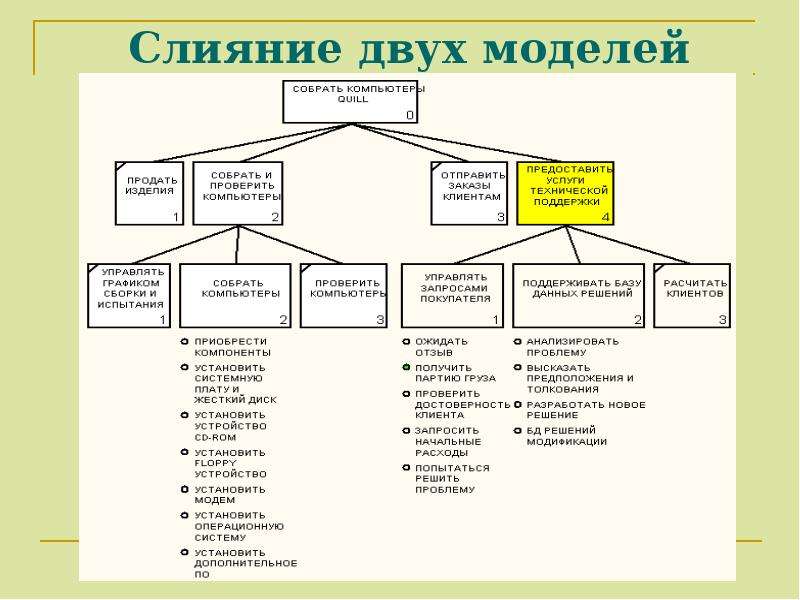

Слияние двух моделей

Слайд 9

Описание слайда:

Слияние двух моделей (продолжение)

Слайд 10

Описание слайда:

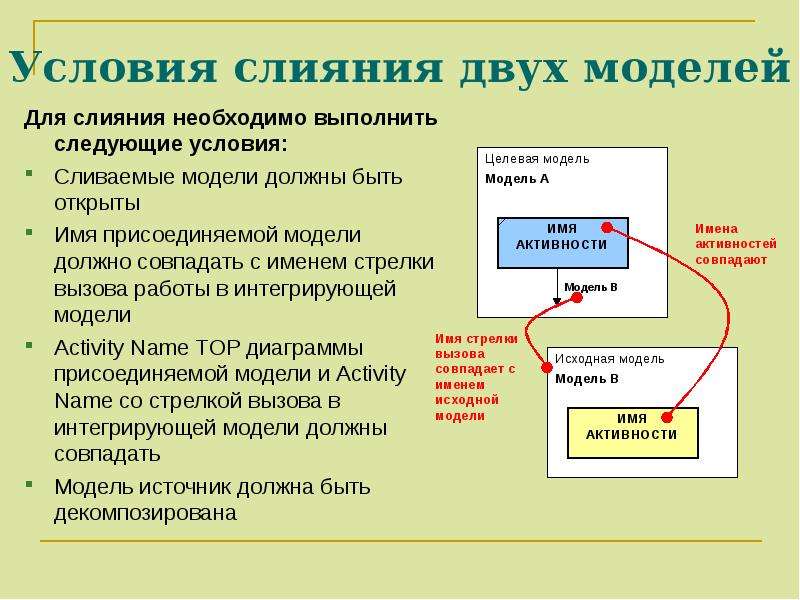

Условия слияния двух моделей

Слайд 11

Описание слайда:

Некоторые требования методической корректности ФМ (IDEF0) Каждая функция должна иметь не менее одной стрелки управления Каждая функция должна иметь не менее одной стрелки выхода Все граничные стрелки должны быть связаны с функциями Все квадратные «[ ]» туннельные стрелки должны быть разрешены разработчиком модели, либо преобразованы в круглые «( )» туннельные скобки, либо разрешены и продвинуты через границы на уровень выше или ниже Все стрелки должны иметь имена Все боксы должны быть именованы
