Вы можете ознакомиться и скачать презентацию на тему ФИЗИЧЕСКИЕ ОСНОВЫ ПРОЦЕССОВ И ЯВЛЕНИЙ, ЛЕЖАЩИЕ В ОСНОВЕ МЕТОДОВ ПОЛУЧЕНИЯ ИНФОРМАЦИИ О СТРУКТУРНЫХ ХАРАКТЕРИСТИКАХ МАТЕРИАЛОВ. Доклад-сообщение содержит 33 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ФИЗИЧЕСКИЕ ОСНОВЫ ПРОЦЕССОВ И ЯВЛЕНИЙ, ЛЕЖАЩИЕ В ОСНОВЕ МЕТОДОВ ПОЛУЧЕНИЯ ИНФОРМАЦИИ О СТРУКТУРНЫХ ХАРАКТЕРИСТИКАХ МАТЕРИАЛОВ

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

1. Идеальные монокристаллы. 1. Идеальные монокристаллы.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

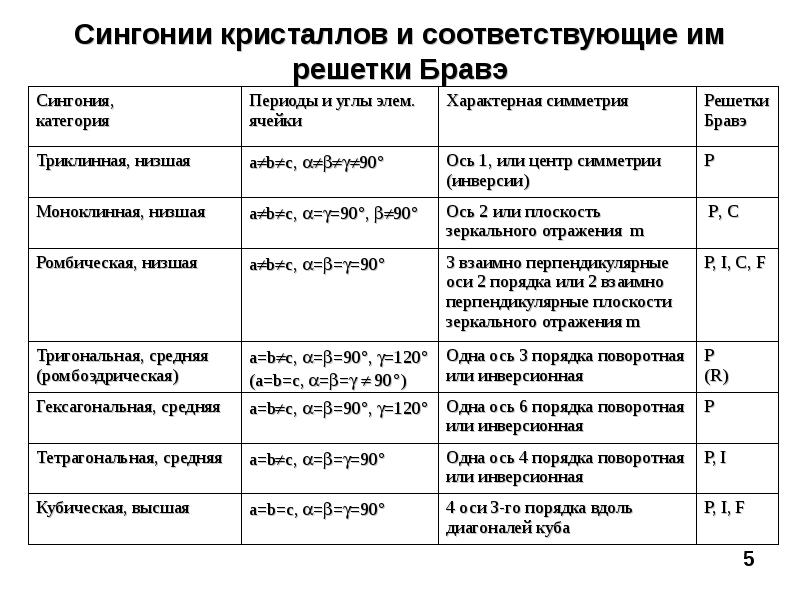

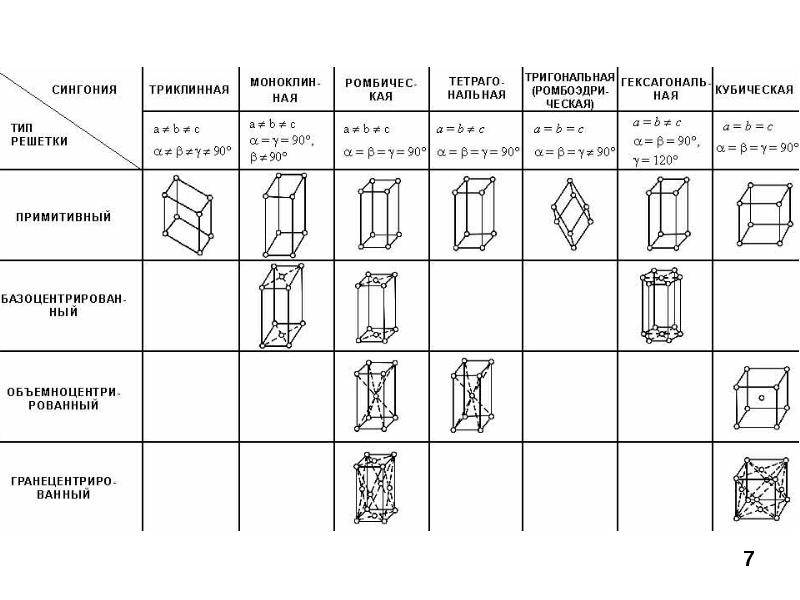

Сингонии кристаллов и соответствующие им решетки Бравэ

Слайд 6

Описание слайда:

Решётки Браве Различают 4 типа решёток Браве : 1 - примитивные ( Р ) Р число атомов на эл. ячейку: 1; координаты 000 Примитивные элементарные ячейки есть в кристаллах любой сингонии 2 - объёмноцентрированные ( I ) I - число атомов на эл. ячейку: 2; координаты 000 ; ½ ½ ½ : появляется дополнительный атом внутри ячейки 3 - гранецентрированные ( F ) F число атомов на эл. ячейку 4; координаты 000 ; ½ ½ 0 ; ½ 0 ½ ; 0 ½ ½ 4 - базоцентрированные ( С,B,A) С число атомов на эл. ячейку: 2; координаты 000 ; ½ ½ 0 C B A Тип решётки Браве определяется из анализа рентгенограммы кристалла

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

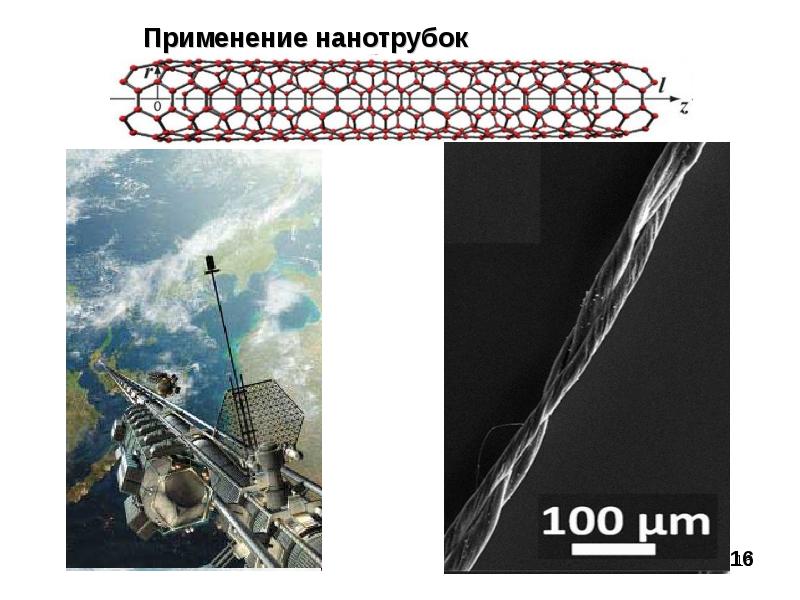

Применение нанотрубок

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

2. Монокристаллы с дефектами решетки – реальные монокристаллы. а) Точечные дефекты Типы точечных дефектов: 1 - вакансия; 2 - межузельный атом; 3 - дефект Френкеля: вакансия + атом в междоузлии; 4 - дефект Шоттки вакансия + атом на поверхности 5 - примесный атом замещения; 6 - примесный атом внедрения; 7 – примесный атом замещения большей валентности приводит к возникновению вакансии.

Слайд 18

Описание слайда:

Краевая дислокация представляет собой локализованное искажение кристаллической решетки, вызванное наличием в ней лишней атомной полу-плоскости (экстраплоскости). Если экстраплоскость находится в верхней части кристалла, то дислокацию называют положительной и обозначают . Если экстраплоскость находится в нижней части кристалла, то дислокацию называют отрицательной и обозначают . В краевой дислокации линия дислокации OO’, отделяющая неподвижную область от сдвинутой, перпендикулярна вектору сдвига  и вектору Бюргерса b.

Слайд 19

Описание слайда:

Винтовая дислокация в кристалле: При образовании винтовой дислокации, линия дислокации (красная) параллельна вектору сдвига . Если представить кристалл состоящим из одной атомной плоскости, то винтовая дислокация будет подобна винтовой лестнице. Если винтовая дислокация образована по часовой стрелке, то ее называют правой, а если против часовой стрелки – левой. Таким образом, и винтовая, и краевая дислокация – это границы между сдвинутой и несдвинутой частями кристалла.

Слайд 20

Описание слайда:

в) Плоские дефекты Малоугловые границы блоков: выстроенные в стенки краевые дислокации

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

4. Аморфные материалы В аморфных материалах отсутствует дальний порядок (нет трансляционной симметрии), но имеет место ближний порядок

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

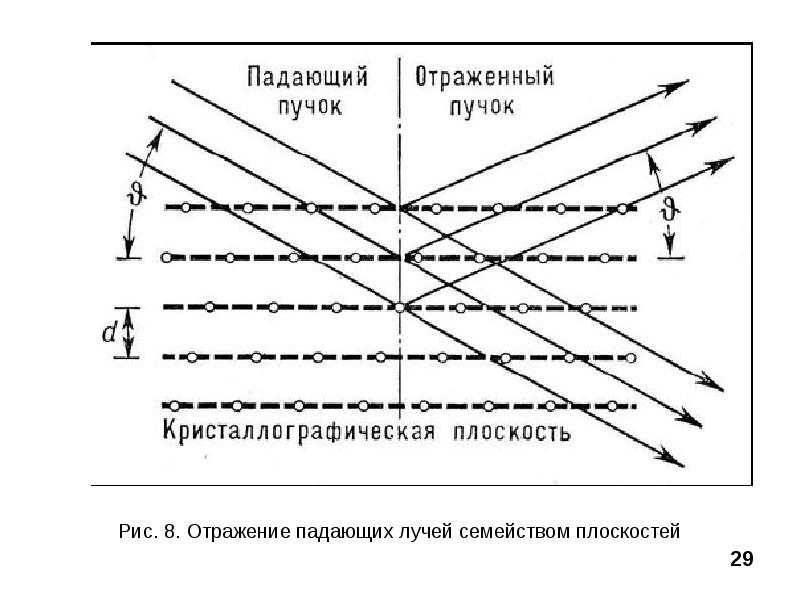

Условия Лауэ - условия возникновения дифракционного максимума в кристаллах: углы φ01 φ02 φ03 и φ1 φ2 φ3 определяют направления распространения первичной и рассеянной волн соответственно Три целых числа h k l называют индексами интерференции. Условие возникновения дифракционного максимума в кристаллах также можно записать в виде уравнения Вульфа-Брэггов: 2dsin= n 2dhklsin= где d - межплоскостное расстояние; n - порядок отражения;  -угол скольжения (2 - угол рассеяния)
