Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Физико-технические основы создания ЭГК для термоэмиссионных ЯЭУ различного назначения. Доклад-сообщение содержит 39 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

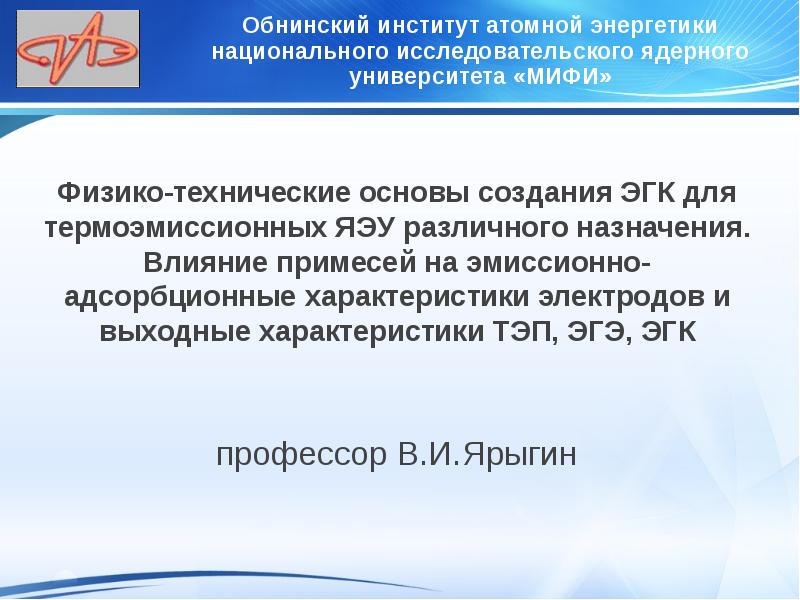

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

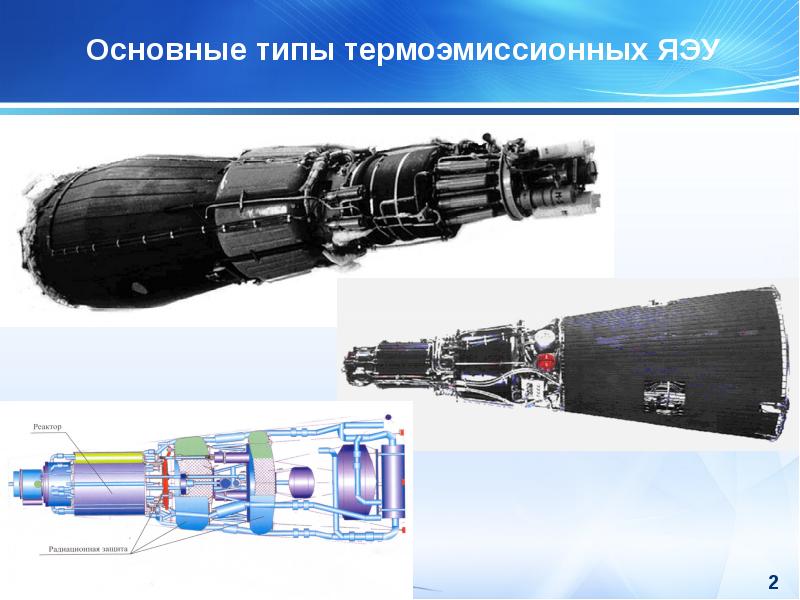

Слайд 3

Описание слайда:

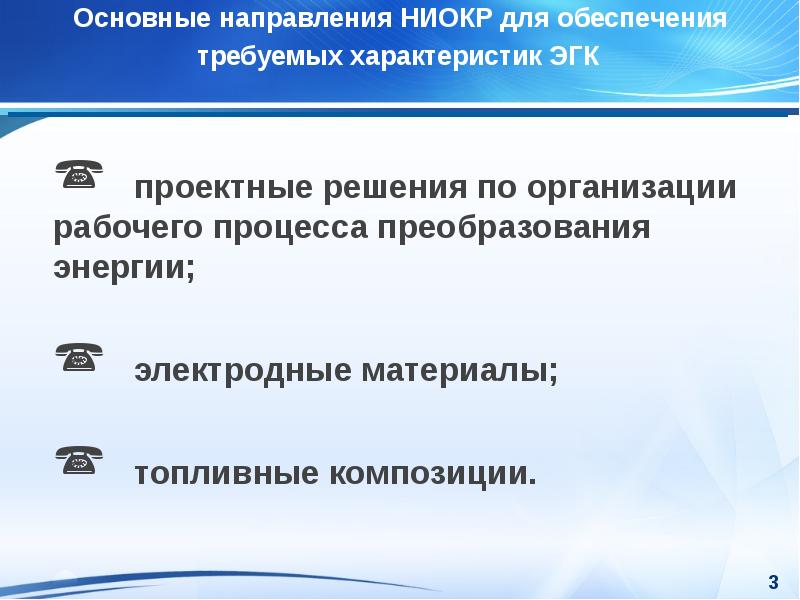

Основные направления НИОКР для обеспечения требуемых характеристик ЭГК

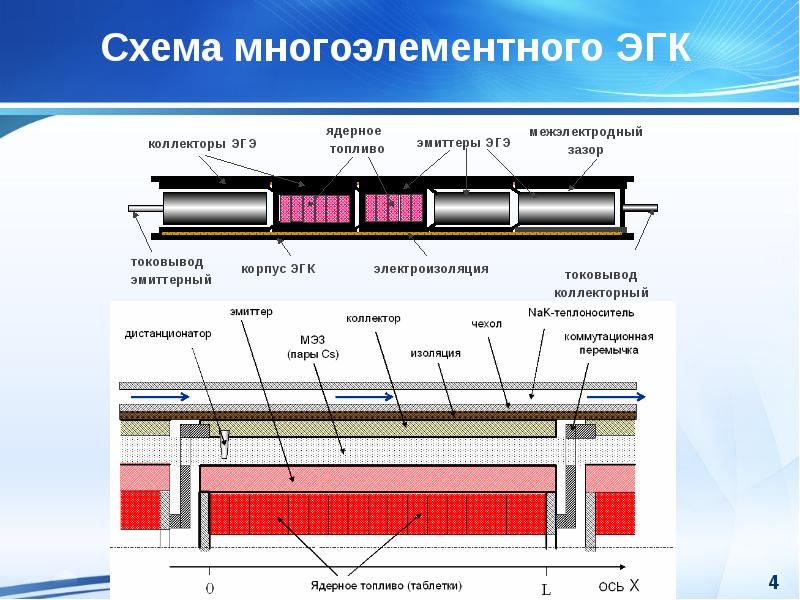

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

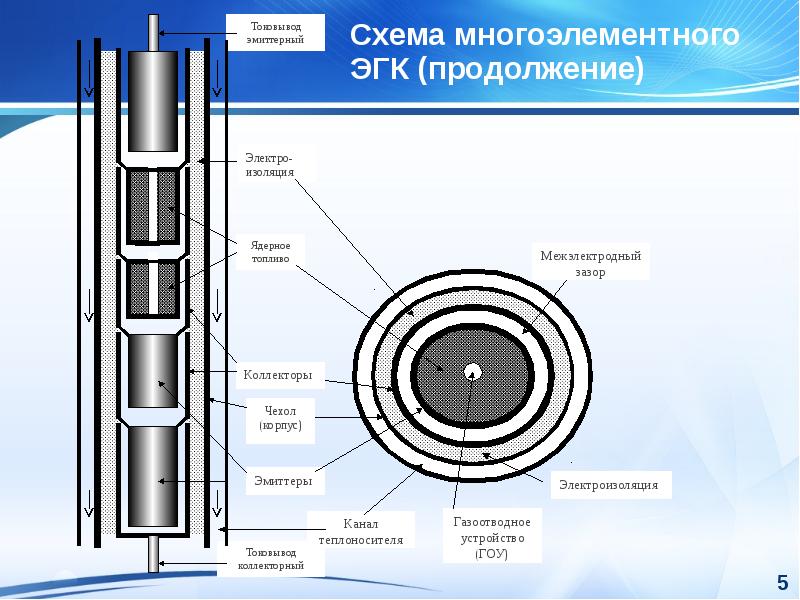

Схема многоэлементного ЭГК (продолжение)

Слайд 6

Описание слайда:

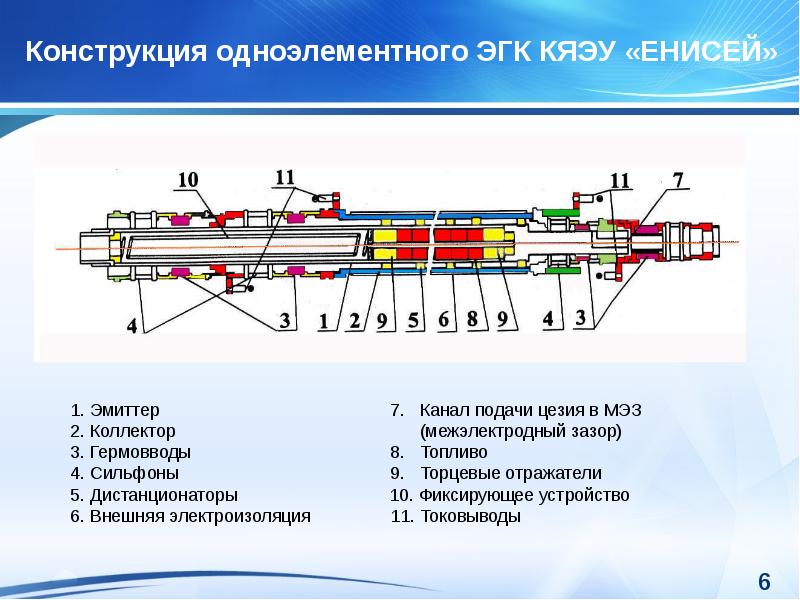

Конструкция одноэлементного ЭГК КЯЭУ «ЕНИСЕЙ»

Слайд 7

Описание слайда:

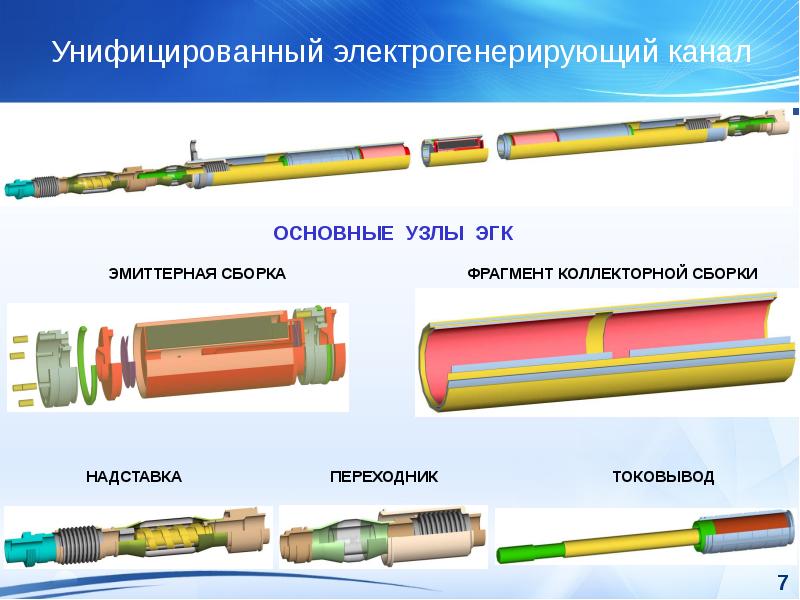

Унифицированный электрогенерирующий канал

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

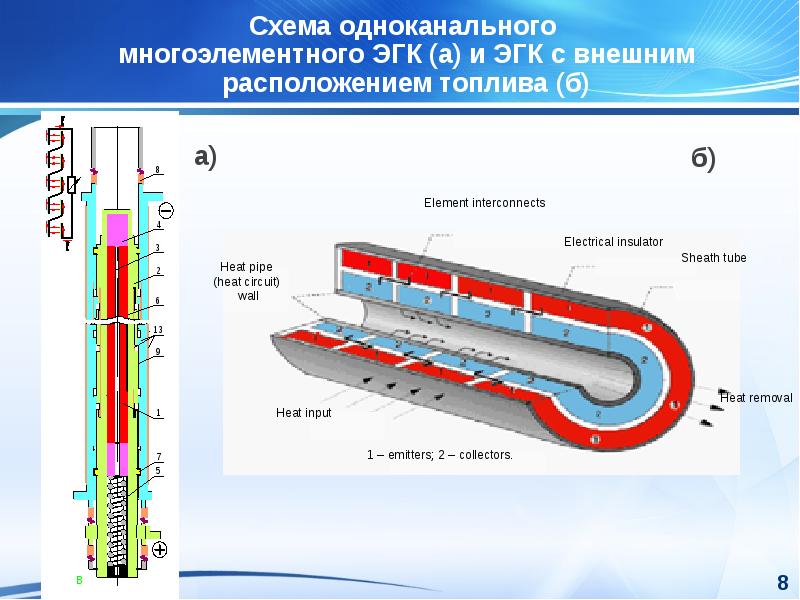

Схема ЭГК с внешним расположением топлива

Слайд 10

Описание слайда:

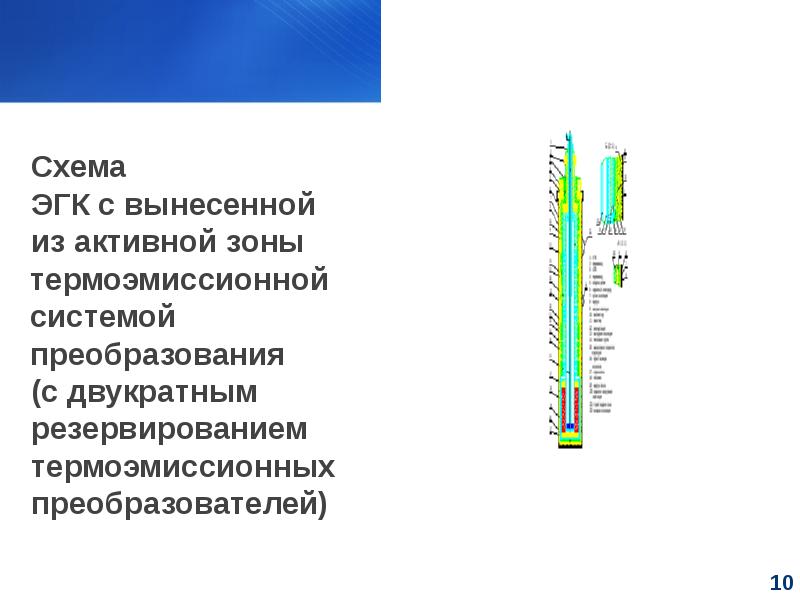

Схема ЭГК с вынесенной из активной зоны термоэмиссионной системой преобразования (с двукратным резервированием термоэмиссионных преобразователей)

Слайд 11

Описание слайда:

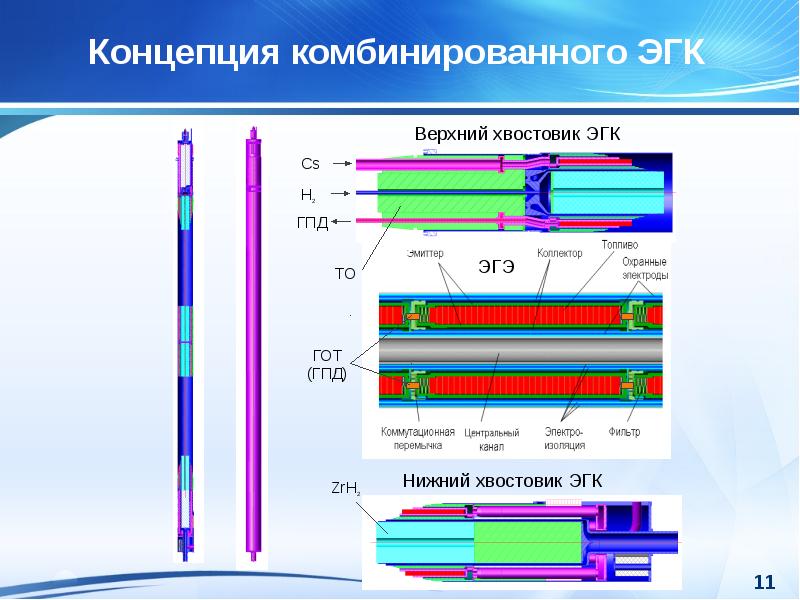

Концепция комбинированного ЭГК

Слайд 12

Описание слайда:

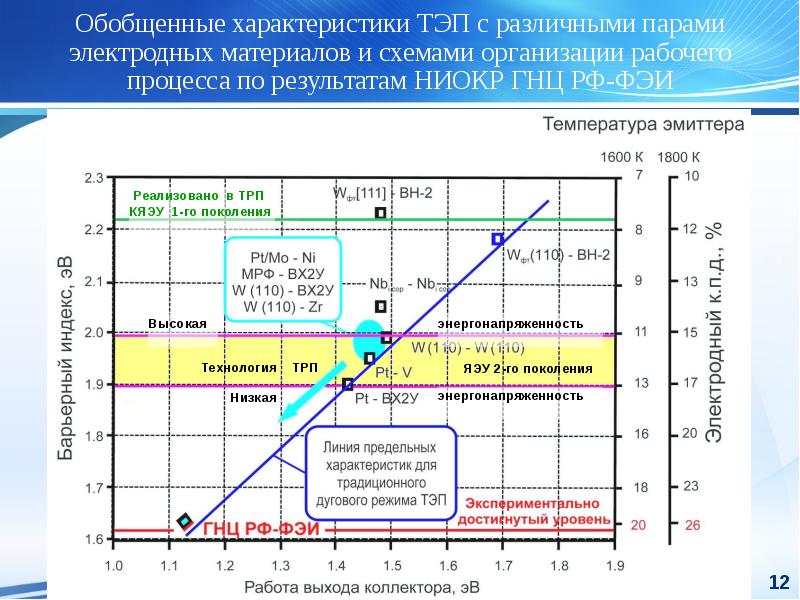

Обобщенные характеристики ТЭП с различными парами электродных материалов и схемами организации рабочего процесса по результатам НИОКР ГНЦ РФ-ФЭИ

Слайд 13

Описание слайда:

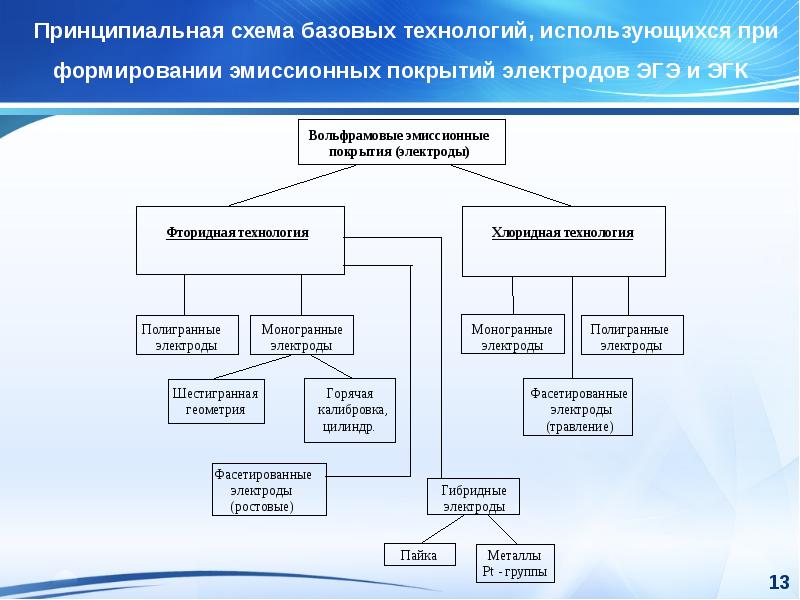

Принципиальная схема базовых технологий, использующихся при формировании эмиссионных покрытий электродов ЭГЭ и ЭГК

Слайд 14

Описание слайда:

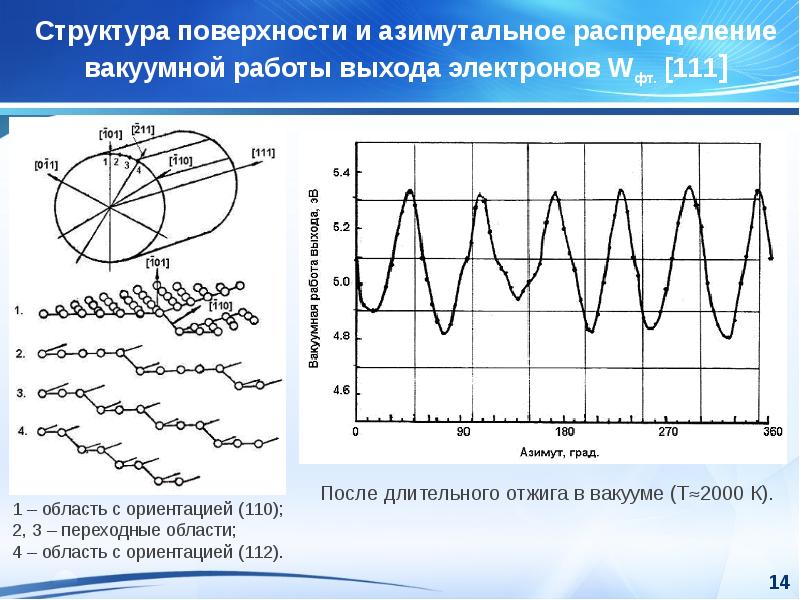

Структура поверхности и азимутальное распределение вакуумной работы выхода электронов Wфт. [111]

Слайд 15

Описание слайда:

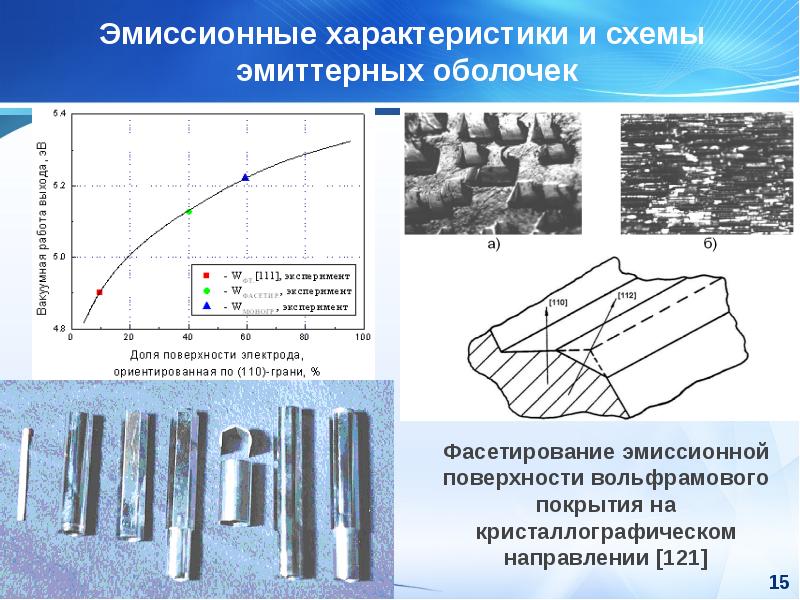

Эмиссионные характеристики и схемы эмиттерных оболочек

Слайд 16

Описание слайда:

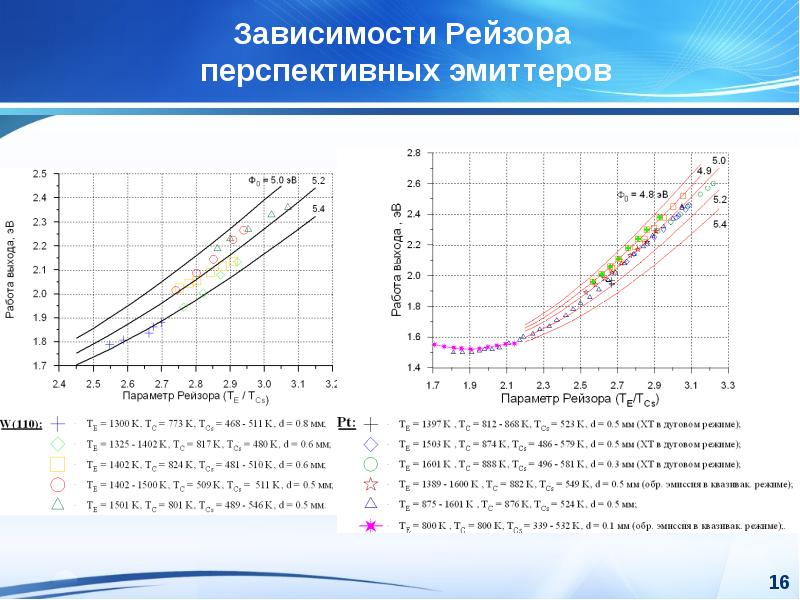

Зависимости Рейзора перспективных эмиттеров

Слайд 17

Описание слайда:

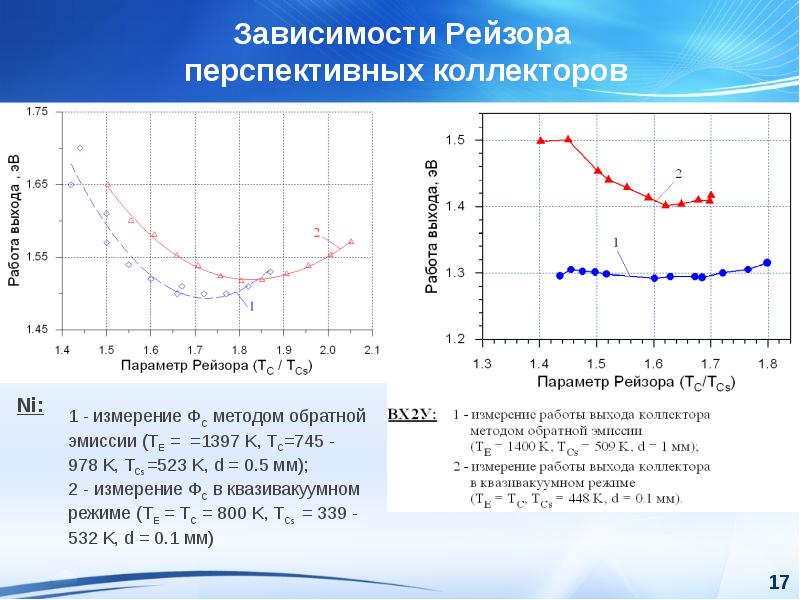

Зависимости Рейзора перспективных коллекторов

Слайд 18

Описание слайда:

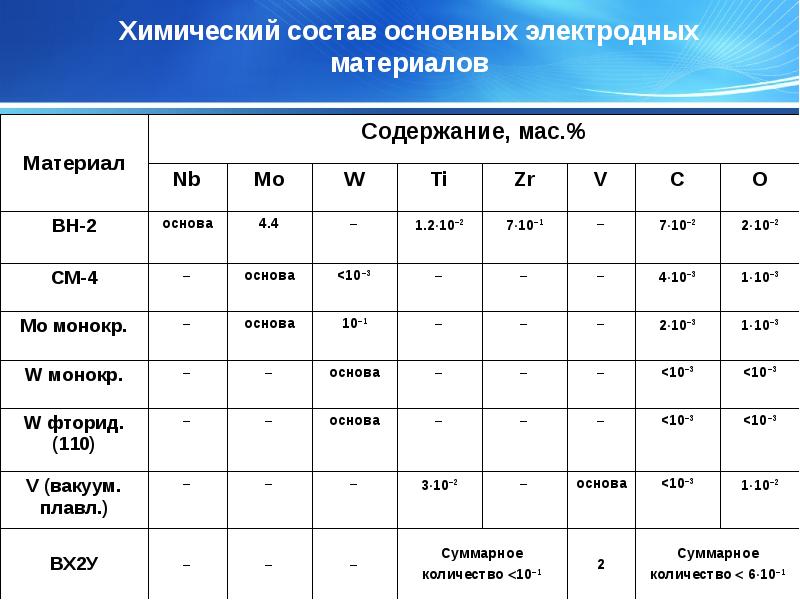

Слайд 19

Описание слайда:

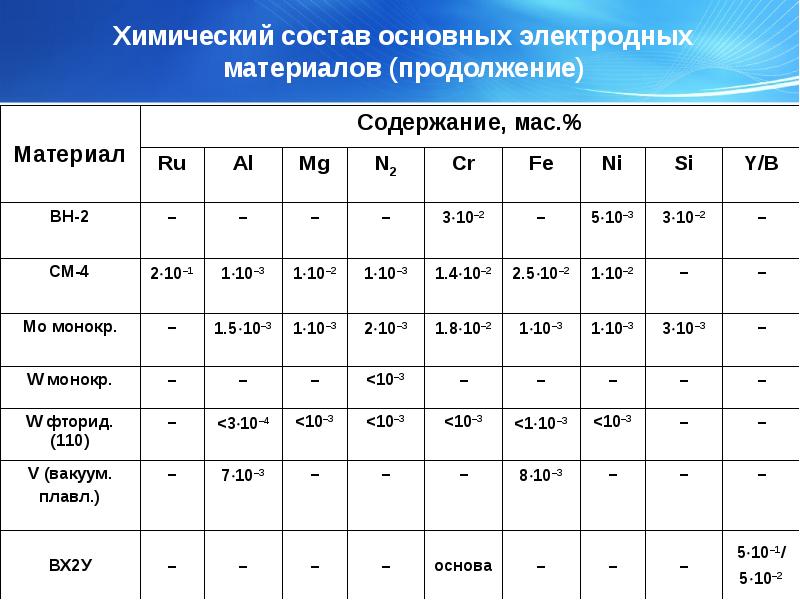

Слайд 20

Описание слайда:

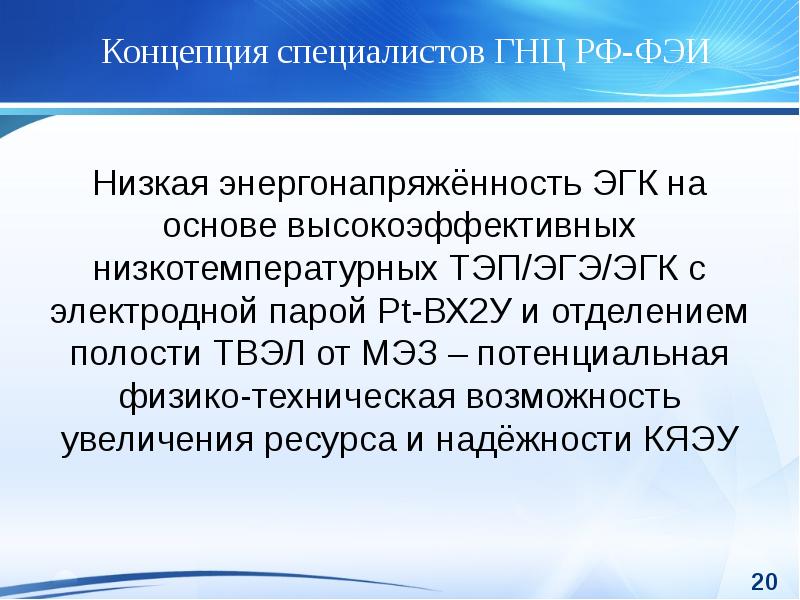

Концепция специалистов ГНЦ РФ-ФЭИ

Слайд 21

Описание слайда:

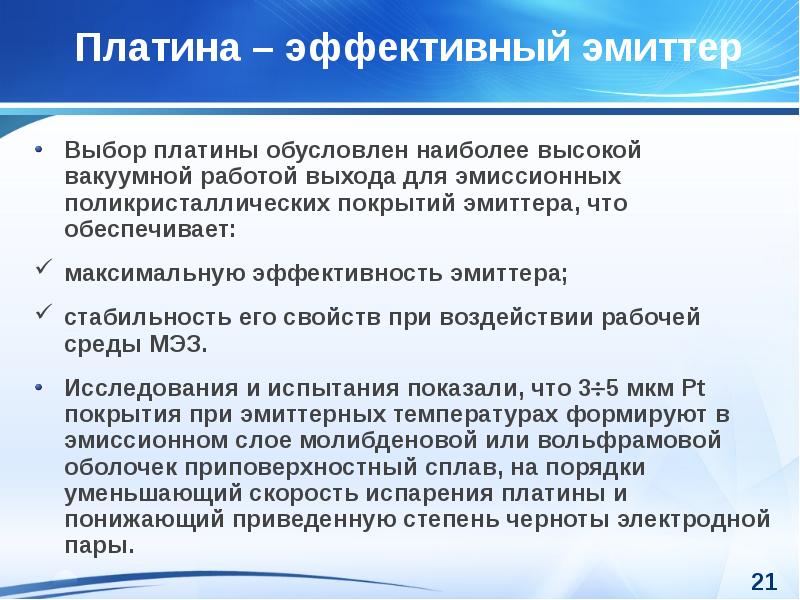

Выбор платины обусловлен наиболее высокой вакуумной работой выхода для эмиссионных поликристаллических покрытий эмиттера, что обеспечивает: Выбор платины обусловлен наиболее высокой вакуумной работой выхода для эмиссионных поликристаллических покрытий эмиттера, что обеспечивает: максимальную эффективность эмиттера; стабильность его свойств при воздействии рабочей среды МЭЗ. Исследования и испытания показали, что 35 мкм Pt покрытия при эмиттерных температурах формируют в эмиссионном слое молибденовой или вольфрамовой оболочек приповерхностный сплав, на порядки уменьшающий скорость испарения платины и понижающий приведенную степень черноты электродной пары.

Слайд 22

Описание слайда:

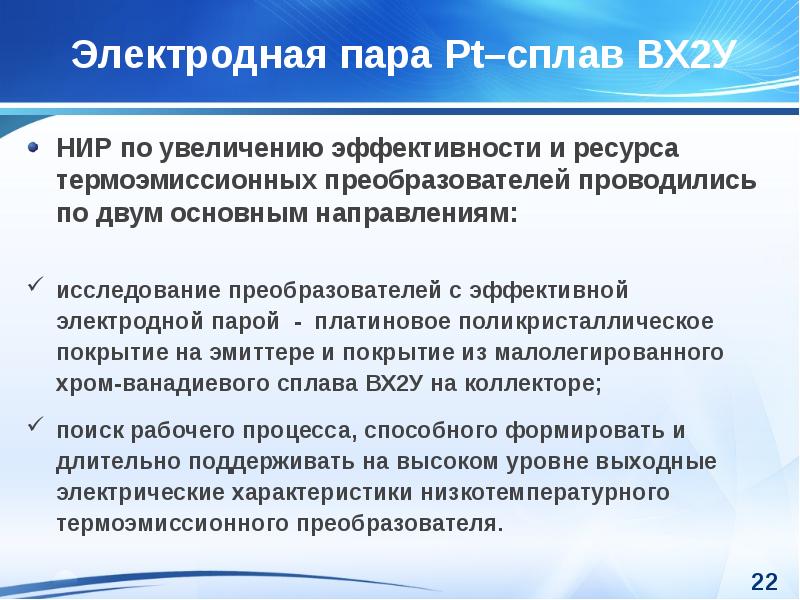

Электродная пара Pt–сплав ВХ2У НИР по увеличению эффективности и ресурса термоэмиссионных преобразователей проводились по двум основным направлениям: исследование преобразователей с эффективной электродной парой - платиновое поликристаллическое покрытие на эмиттере и покрытие из малолегированного хром-ванадиевого сплава ВХ2У на коллекторе; поиск рабочего процесса, способного формировать и длительно поддерживать на высоком уровне выходные электрические характеристики низкотемпературного термоэмиссионного преобразователя.

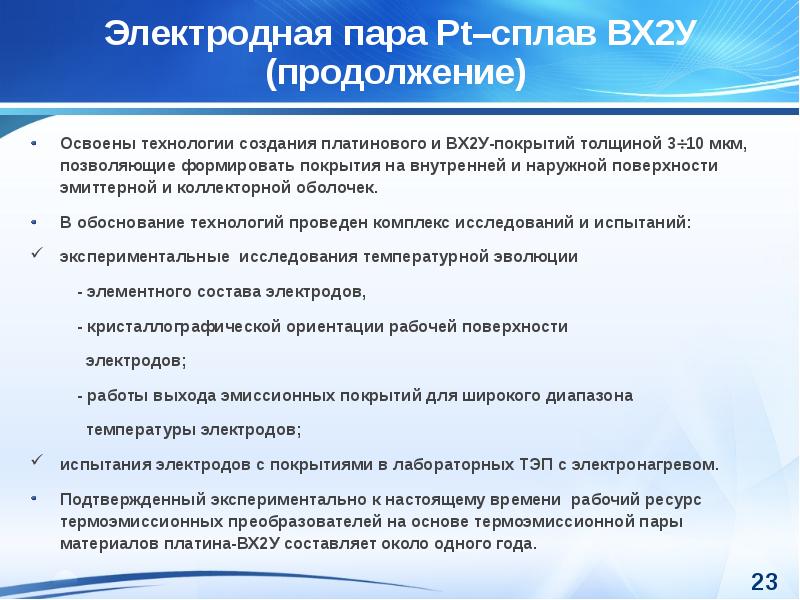

Слайд 23

Описание слайда:

Освоены технологии создания платинового и ВХ2У-покрытий толщиной 310 мкм, позволяющие формировать покрытия на внутренней и наружной поверхности эмиттерной и коллекторной оболочек. Освоены технологии создания платинового и ВХ2У-покрытий толщиной 310 мкм, позволяющие формировать покрытия на внутренней и наружной поверхности эмиттерной и коллекторной оболочек. В обоснование технологий проведен комплекс исследований и испытаний: экспериментальные исследования температурной эволюции - элементного состава электродов, - кристаллографической ориентации рабочей поверхности электродов; - работы выхода эмиссионных покрытий для широкого диапазона температуры электродов; испытания электродов с покрытиями в лабораторных ТЭП с электронагревом. Подтвержденный экспериментально к настоящему времени рабочий ресурс термоэмиссионных преобразователей на основе термоэмиссионной пары материалов платина-ВХ2У составляет около одного года.

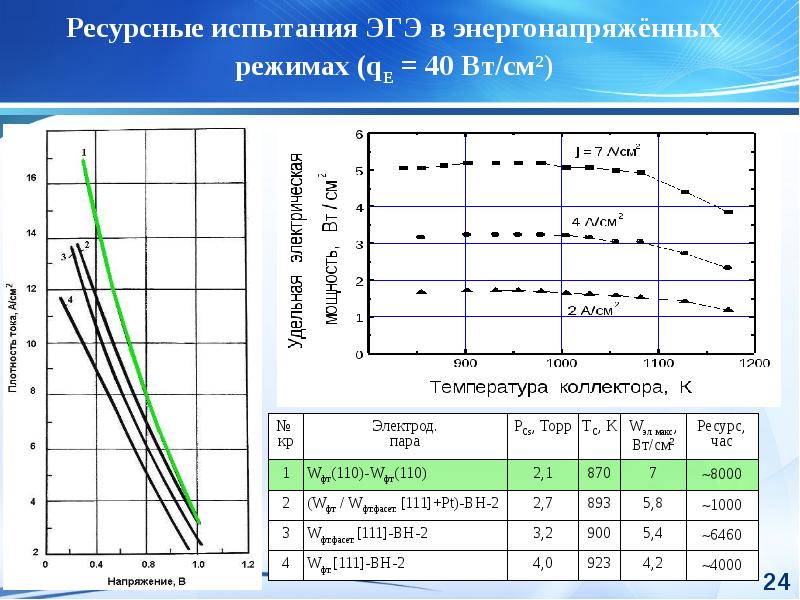

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

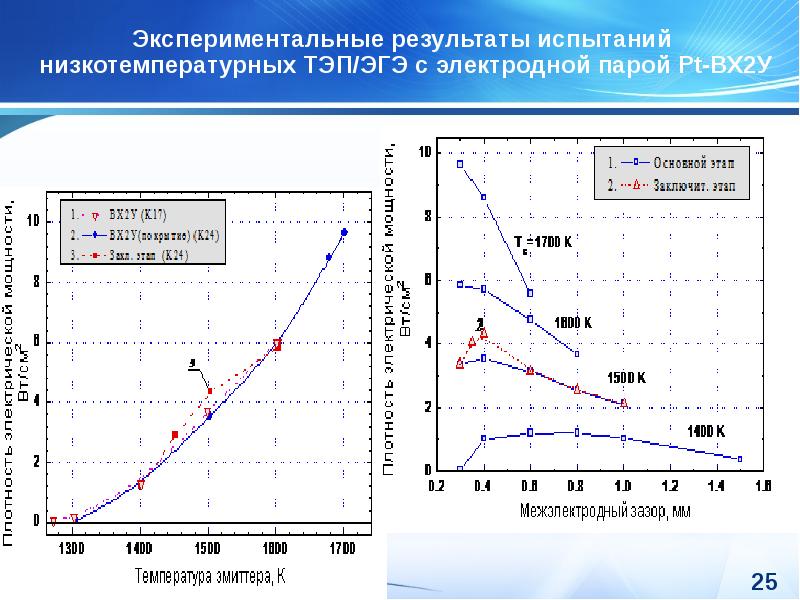

Экспериментальные результаты испытаний низкотемпературных ТЭП/ЭГЭ с электродной парой Pt-ВХ2У

Слайд 26

Описание слайда:

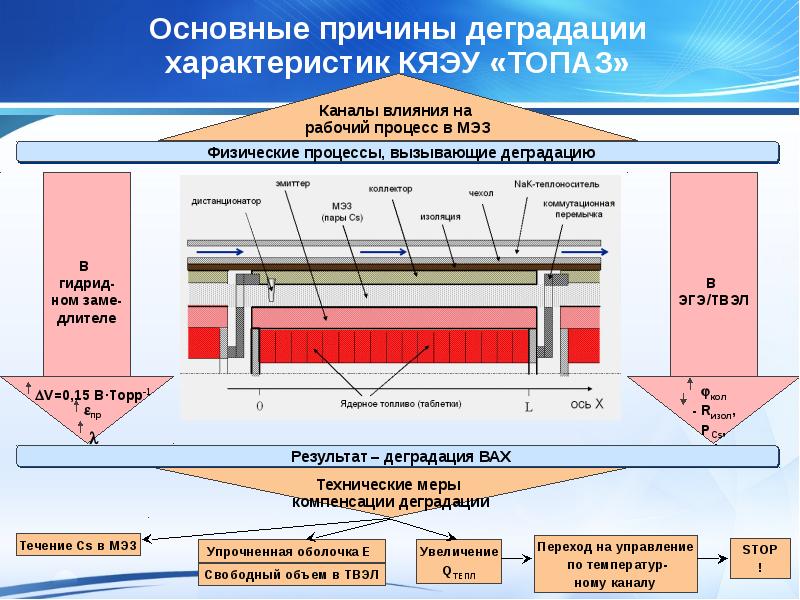

Основные причины деградации характеристик КЯЭУ «ТОПАЗ»

Слайд 27

Описание слайда:

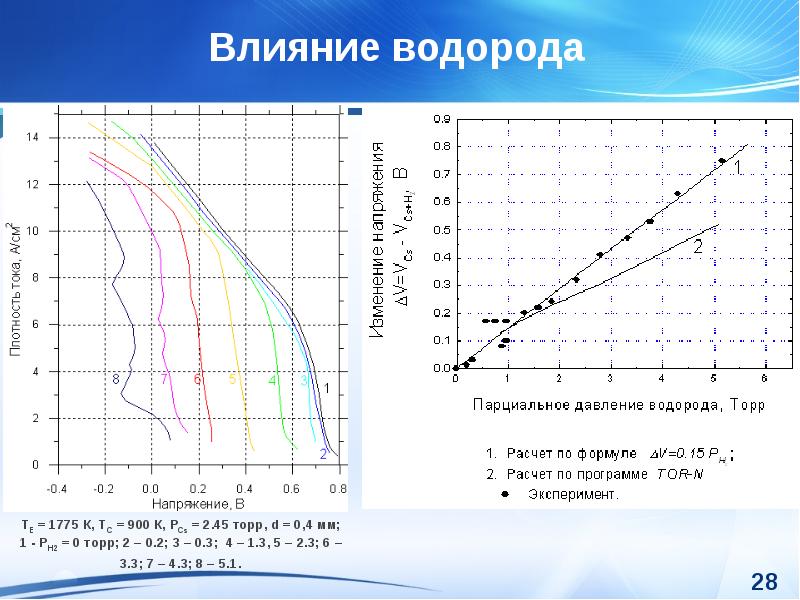

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

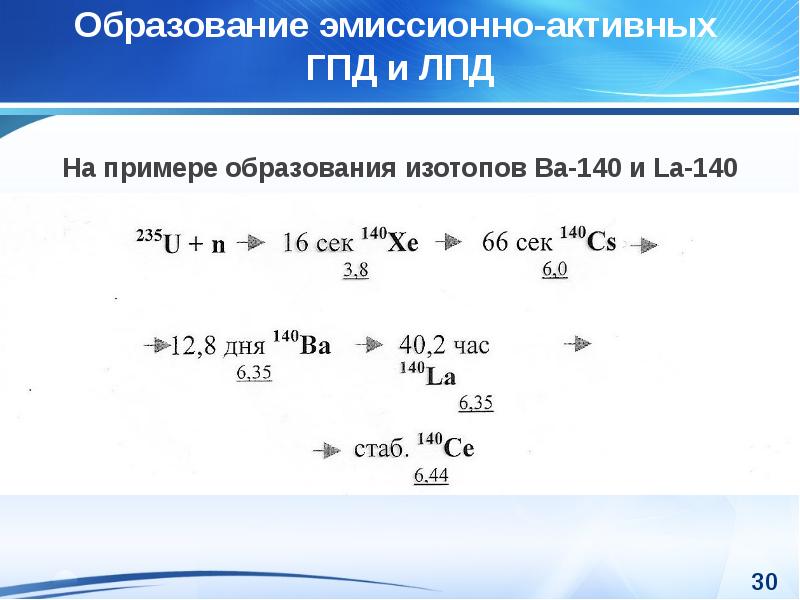

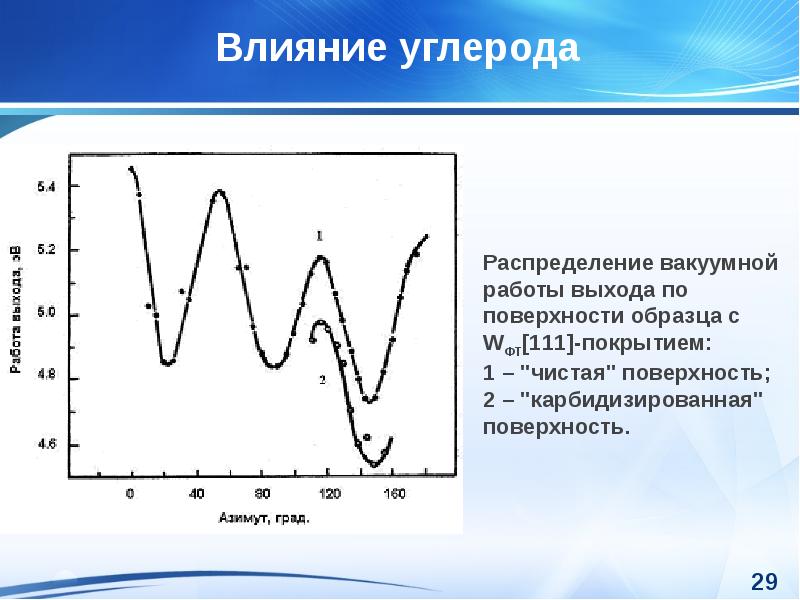

Слайд 30

Описание слайда:

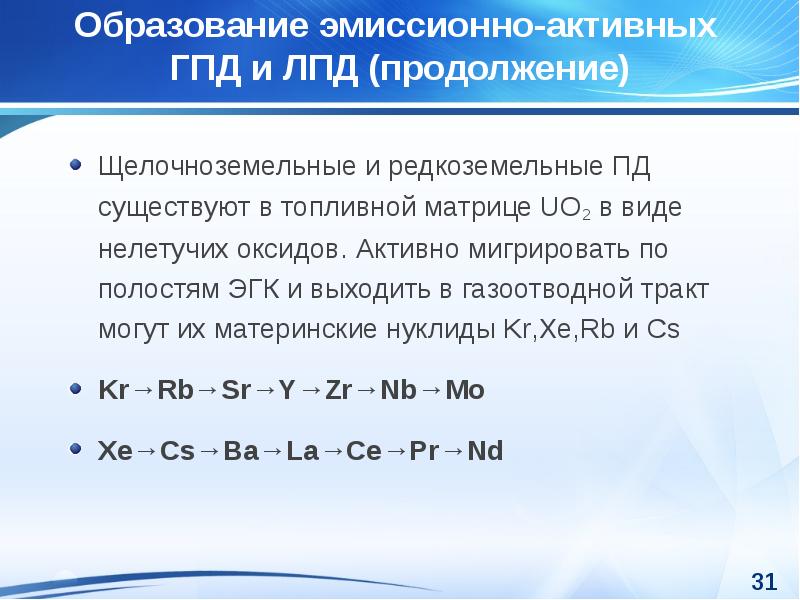

Слайд 31

Описание слайда:

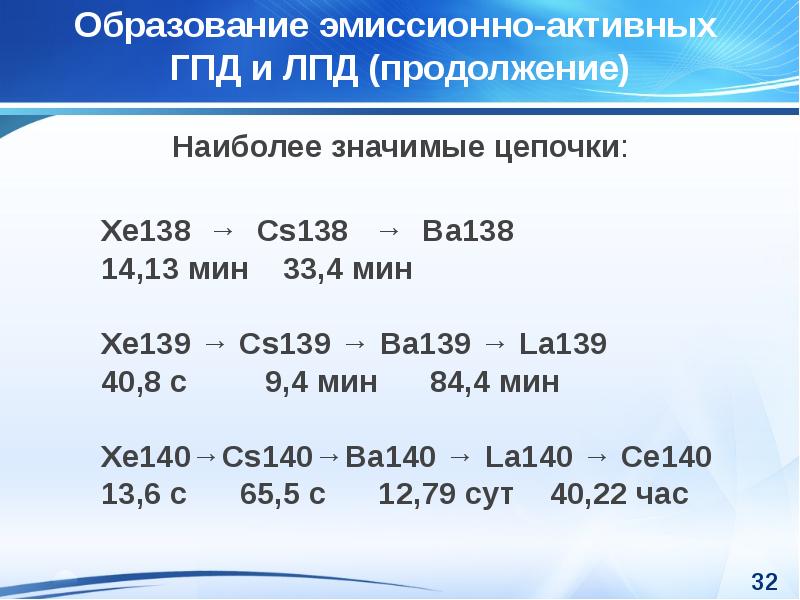

Щелочноземельные и редкоземельные ПД существуют в топливной матрице UO2 в виде нелетучих оксидов. Активно мигрировать по полостям ЭГК и выходить в газоотводной тракт могут их материнские нуклиды Kr,Xe,Rb и Cs Щелочноземельные и редкоземельные ПД существуют в топливной матрице UO2 в виде нелетучих оксидов. Активно мигрировать по полостям ЭГК и выходить в газоотводной тракт могут их материнские нуклиды Kr,Xe,Rb и Cs Kr→Rb→Sr→Y→Zr→Nb→Mo Xe→Cs→Ba→La→Ce→Pr→Nd
