Слайд 1

Описание слайда:

Фотоэлектрические преобразователи (фотовольтаика)

Слайд 2

Описание слайда:

1. Фотоэффект Фотовольтаика – преобразование света в электричество 1839 г. – открытие фотоэффекта 1954 г. – создание первого кремниевого полупроводникового фотодиода. КПД солнечного элемента ~20%

Слайд 3

Описание слайда:

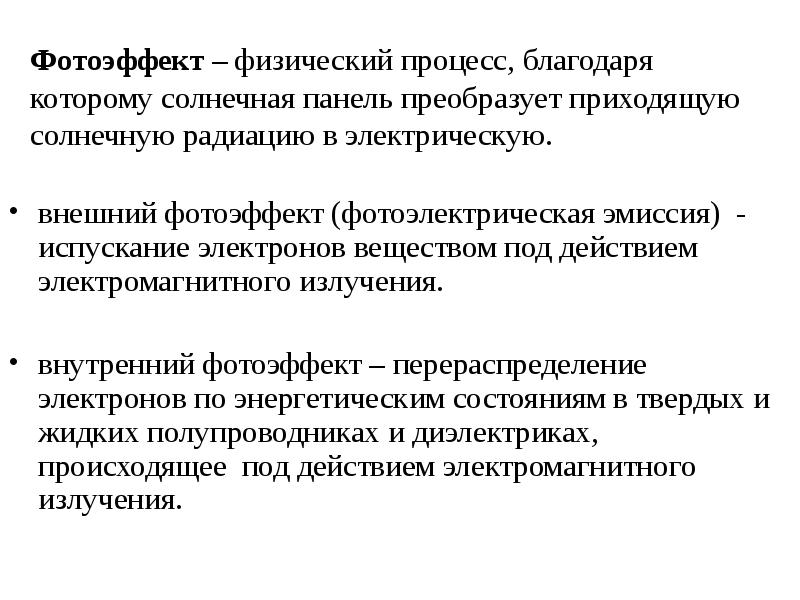

Фотоэффект – физический процесс, благодаря которому солнечная панель преобразует приходящую солнечную радиацию в электрическую. внешний фотоэффект (фотоэлектрическая эмиссия) - испускание электронов веществом под действием электромагнитного излучения. внутренний фотоэффект – перераспределение электронов по энергетическим состояниям в твердых и жидких полупроводниках и диэлектриках, происходящее под действием электромагнитного излучения.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

2. Зонная теория

Слайд 6

Описание слайда:

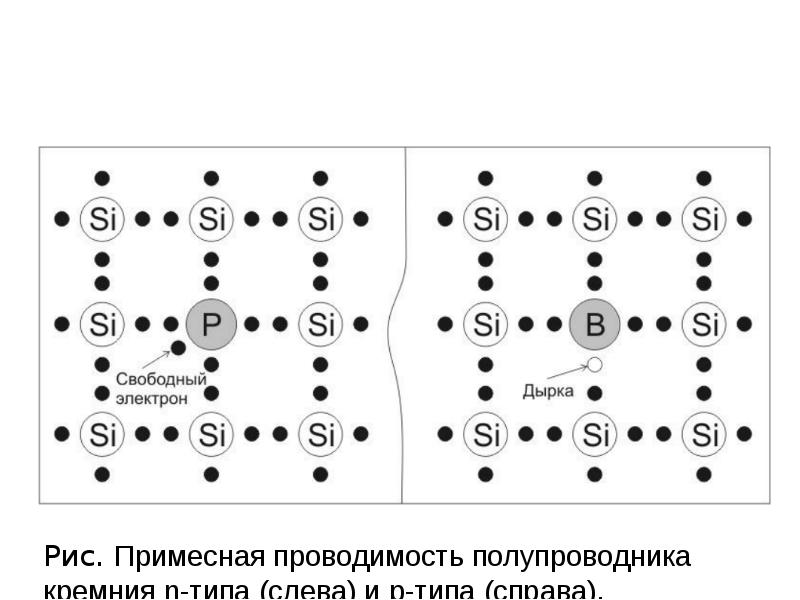

3. Собственная и примесная проводимость полупроводников

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

4. Электронно-дырочные переходы

Слайд 9

Описание слайда:

5. Фотоэлектрический элемент, фотоэлектрический модуль и батарея.

Слайд 10

Описание слайда:

Фотоэлектрический элемент (фотоэлемент) –используется для получения электроэнергии за счет преобразования солнечного излучения. Неосвещенный фотоэлемент можно рассмотреть как диод

Слайд 11

Описание слайда:

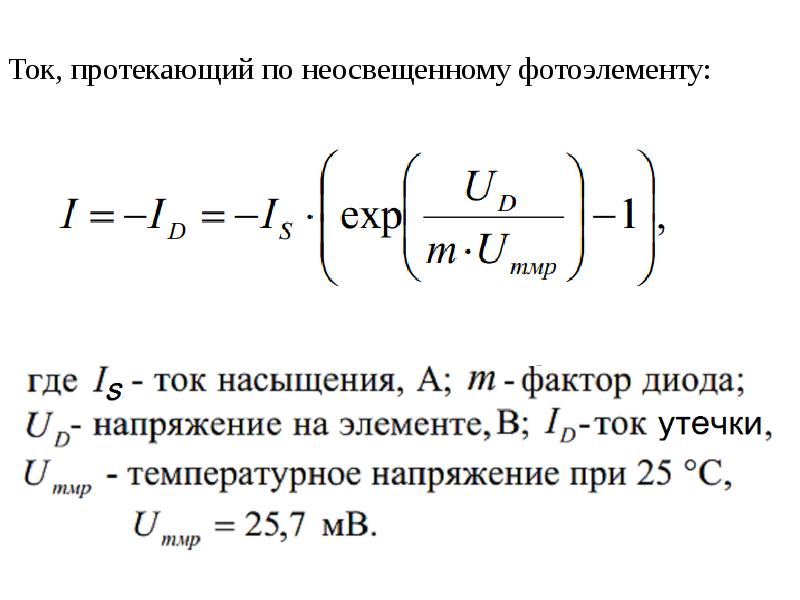

Ток, протекающий по неосвещенному фотоэлементу:

Слайд 12

Описание слайда:

Освещенный фотоэлемент можно рассматривать как источник питания, при этом вырабатывает фототок, который прямо пропорционален мощности приходящей солнечной радиации:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

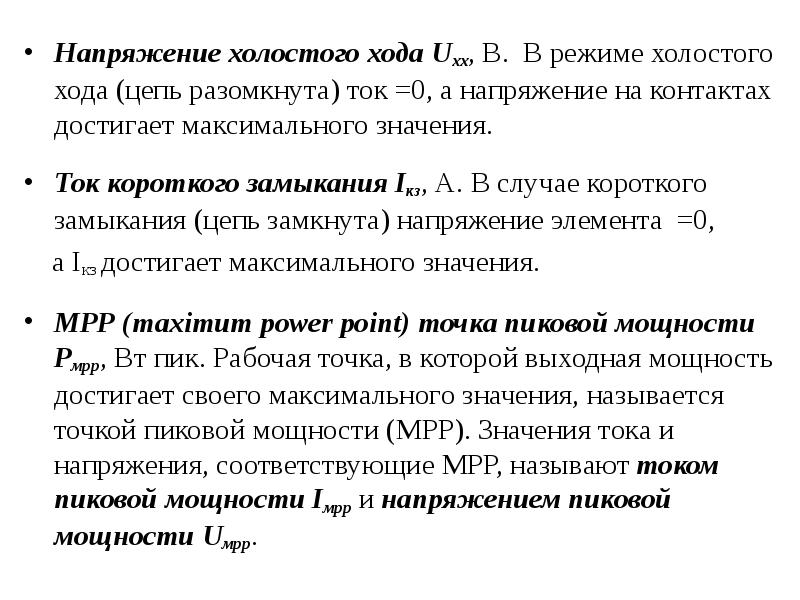

Напряжение холостого хода Uxx, В. В режиме холостого хода (цепь разомкнута) ток =0, а напряжение на контактах достигает максимального значения. Напряжение холостого хода Uxx, В. В режиме холостого хода (цепь разомкнута) ток =0, а напряжение на контактах достигает максимального значения. Ток короткого замыкания Iкз, А. В случае короткого замыкания (цепь замкнута) напряжение элемента =0, а Iкз достигает максимального значения. МРР (maximum power point) точка пиковой мощности Рмрр, Вт пик. Рабочая точка, в которой выходная мощность достигает своего максимального значения, называется точкой пиковой мощности (МРР). Значения тока и напряжения, соответствующие МРР, называют током пиковой мощности Iмрр и напряжением пиковой мощности Uмрр.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Солнечная батарея – комбинация электрически соединенных между собой фотоэлектрических модулей. Солнечная батарея – комбинация электрически соединенных между собой фотоэлектрических модулей.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

6. Типы фотоэлементов Кремниевые элементы (Si) Элементы на основе арсенида галия (GaAs) Тонкопленочные элементы аморфный кремний (α- Si) телурид кадмия (CdTe) купрум-индиум диселенид (СuInSe2)

Слайд 19

Описание слайда:

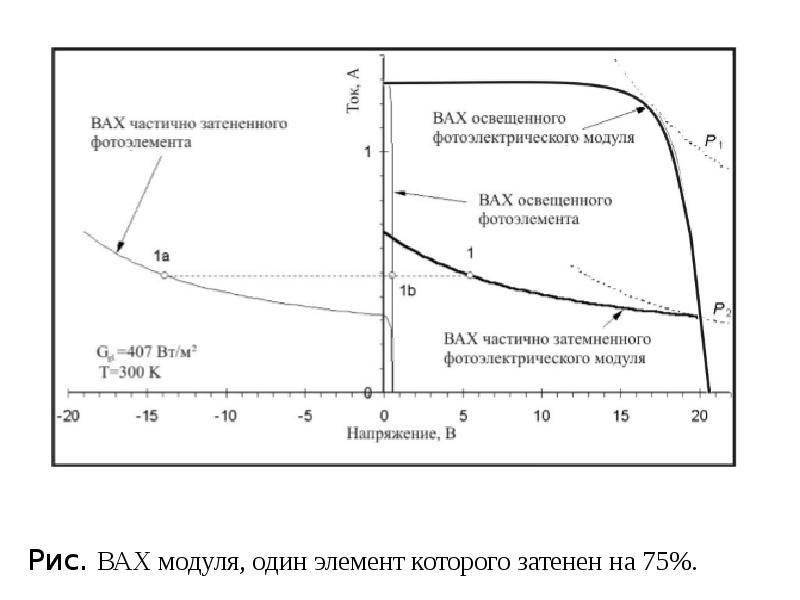

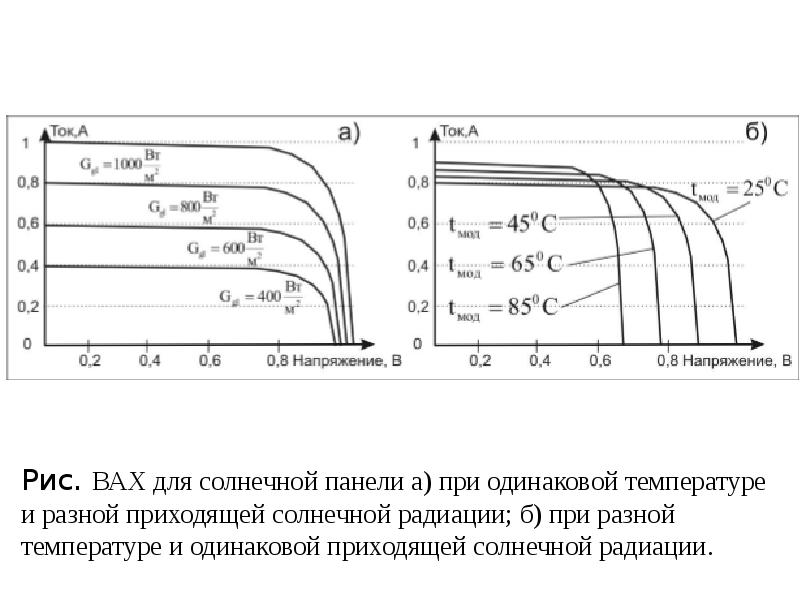

7. Вольтамперные характеристики

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

8. Производство фотоэлементов 3 стадии производства:

Слайд 23

Описание слайда:

Методы производства монокристаллического кремния: Методы производства монокристаллического кремния: Метод Чохральского

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

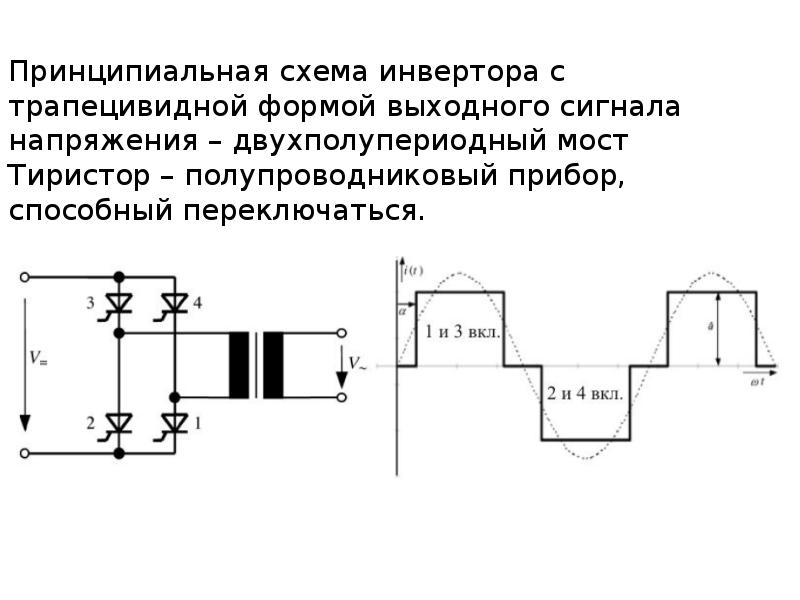

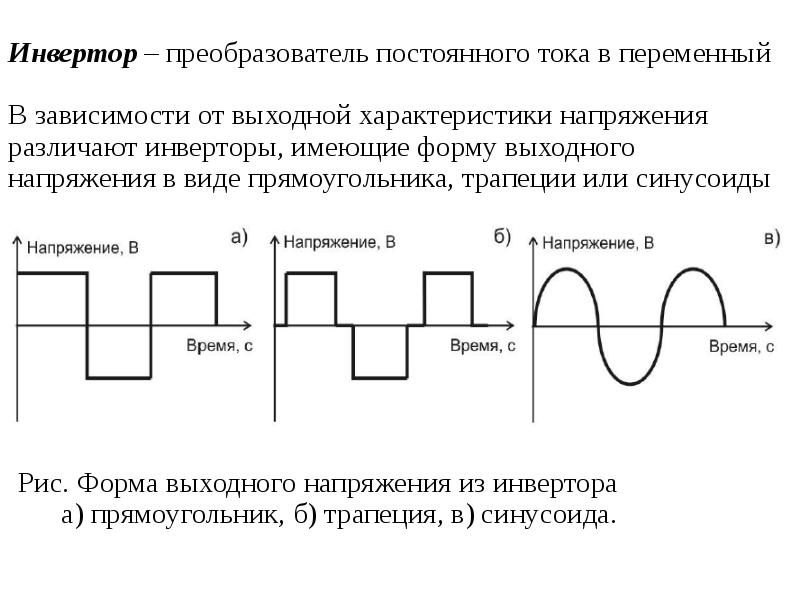

9. Фотовольтаик-установки и их компоненты

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

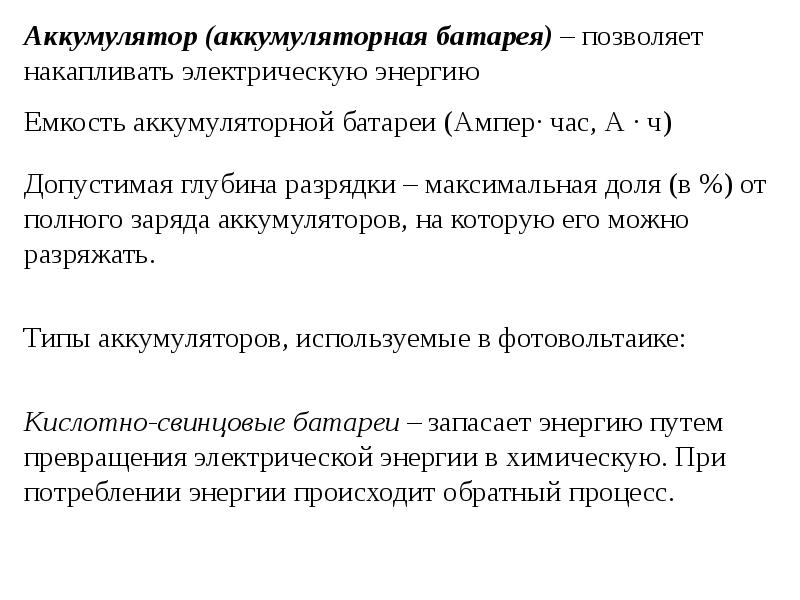

Аккумулятор (аккумуляторная батарея) – позволяет накапливать электрическую энергию Емкость аккумуляторной батареи (Ампер∙ час, А ∙ ч) Допустимая глубина разрядки – максимальная доля (в %) от полного заряда аккумуляторов, на которую его можно разряжать. Типы аккумуляторов, используемые в фотовольтаике: Кислотно-свинцовые батареи – запасает энергию путем превращения электрической энергии в химическую. При потреблении энергии происходит обратный процесс.

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Гелевые аккумуляторы – электролит находится в состоянии геля, это происходит за счет содержания в нем соединений кремния. Гелевые аккумуляторы – электролит находится в состоянии геля, это происходит за счет содержания в нем соединений кремния. Щелочные батареи -
