Слайд 1

Описание слайда:

Выполнил: студент группы ЭКЛ Б14 Лешуков О.И.

Слайд 2

Описание слайда:

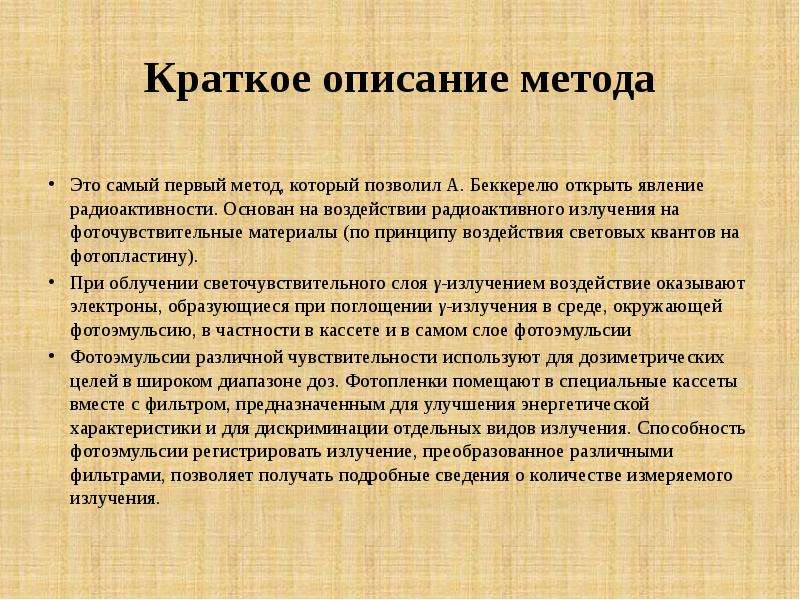

Краткое описание метода Это самый первый метод, который позволил А. Беккерелю открыть явление радиоактивности. Основан на воздействии радиоактивного излучения на фоточувствительные материалы (по принципу воздействия световых квантов на фотопластину). При облучении светочувствительного слоя γ-излучением воздействие оказывают электроны, образующиеся при поглощении γ-излучения в среде, окружающей фотоэмульсию, в частности в кассете и в самом слое фотоэмульсии Фотоэмульсии различной чувствительности используют для дозиметрических целей в широком диапазоне доз. Фотопленки помещают в специальные кассеты вместе с фильтром, предназначенным для улучшения энергетической характеристики и для дискриминации отдельных видов излучения. Способность фотоэмульсии регистрировать излучение, преобразованное различными фильтрами, позволяет получать подробные сведения о количестве измеряемого излучения.

Слайд 3

Описание слайда:

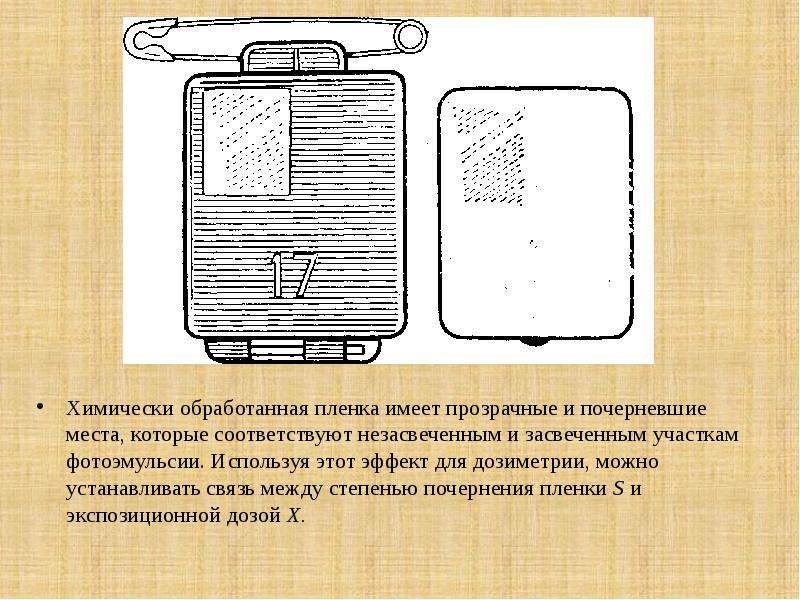

Химически обработанная пленка имеет прозрачные и почерневшие места, которые соответствуют незасвеченным и засвеченным участкам фотоэмульсии. Используя этот эффект для дозиметрии, можно устанавливать связь между степенью почернения пленки S и экспозиционной дозой X. Химически обработанная пленка имеет прозрачные и почерневшие места, которые соответствуют незасвеченным и засвеченным участкам фотоэмульсии. Используя этот эффект для дозиметрии, можно устанавливать связь между степенью почернения пленки S и экспозиционной дозой X.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

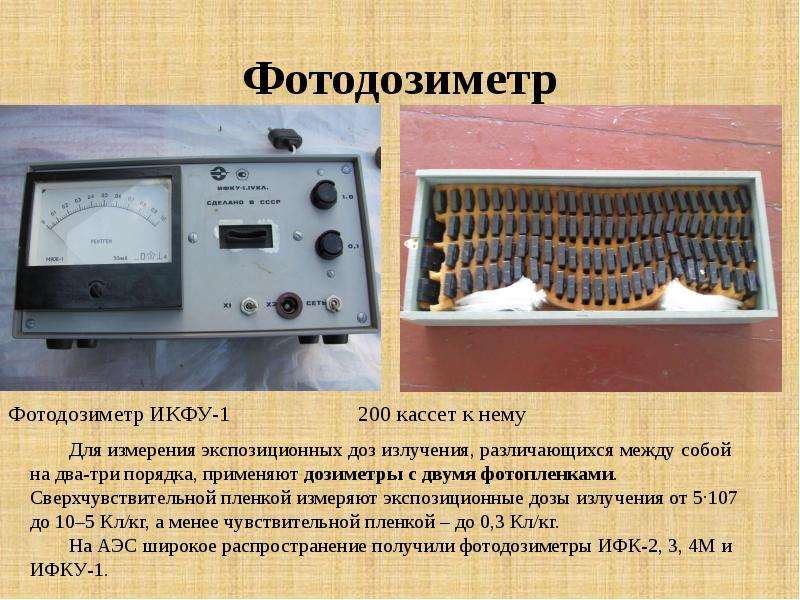

Фотодозиметр Фотодозиметр ИКФУ-1 200 кассет к нему

Слайд 6

Описание слайда:

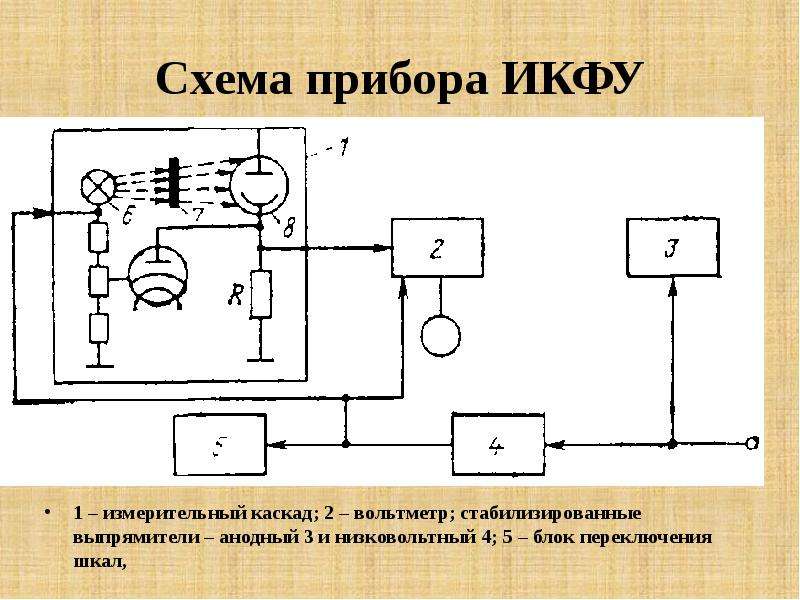

Схема прибора ИКФУ 1 – измерительный каскад; 2 – вольтметр; стабилизированные выпрямители – анодный 3 и низковольтный 4; 5 – блок переключения шкал,

Слайд 7

Описание слайда:

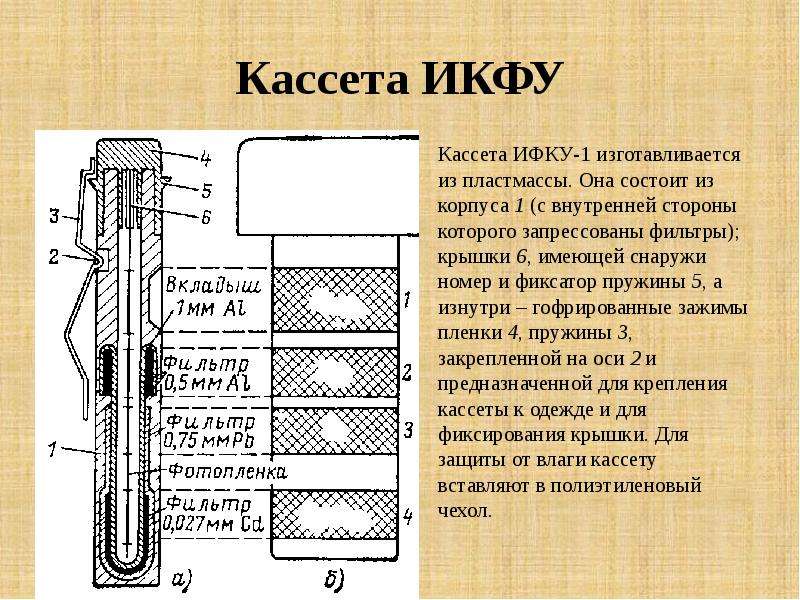

Кассета ИКФУ Кассета ИФКУ-1 изготавливается из пластмассы. Она состоит из корпуса 1 (с внутренней стороны которого запрессованы фильтры); крышки 6, имеющей снаружи номер и фиксатор пружины 5, а изнутри – гофрированные зажимы пленки 4, пружины 3, закрепленной на оси 2 и предназначенной для крепления кассеты к одежде и для фиксирования крышки. Для защиты от влаги кассету вставляют в полиэтиленовый чехол.

Слайд 8

Описание слайда:

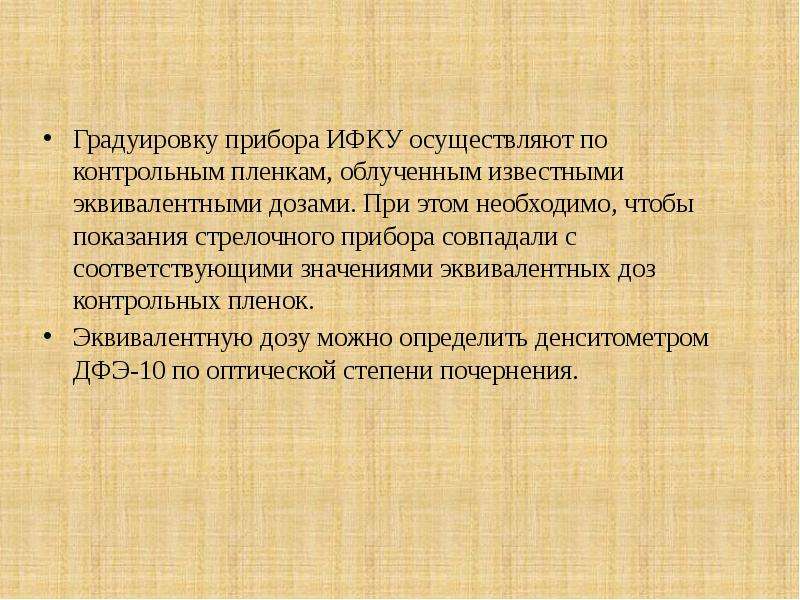

Градуировку прибора ИФКУ осуществляют по контрольным пленкам, облученным известными эквивалентными дозами. При этом необходимо, чтобы показания стрелочного прибора совпадали с соответствующими значениями эквивалентных доз контрольных пленок. Градуировку прибора ИФКУ осуществляют по контрольным пленкам, облученным известными эквивалентными дозами. При этом необходимо, чтобы показания стрелочного прибора совпадали с соответствующими значениями эквивалентных доз контрольных пленок. Эквивалентную дозу можно определить денситометром ДФЭ-10 по оптической степени почернения.

Слайд 9

Описание слайда:

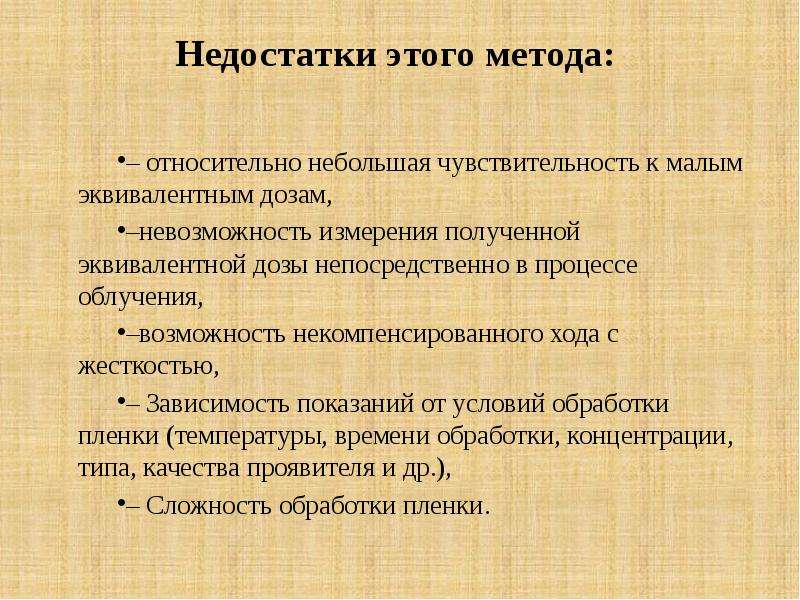

Недостатки этого метода: – относительно небольшая чувствительность к малым эквивалентным дозам, –невозможность измерения полученной эквивалентной дозы непосредственно в процессе облучения, –возможность некомпенсированного хода с жесткостью, – Зависимость показаний от условий обработки пленки (температуры, времени обработки, концентрации, типа, качества проявителя и др.), – Сложность обработки пленки.

Слайд 10

Описание слайда:

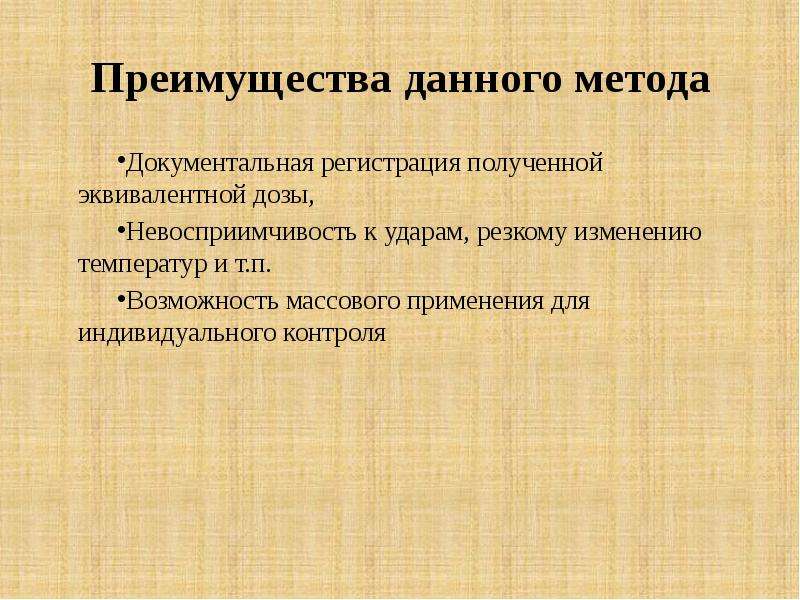

Преимущества данного метода Документальная регистрация полученной эквивалентной дозы, Невосприимчивость к ударам, резкому изменению температур и т.п. Возможность массового применения для индивидуального контроля
