Слайд 1

Описание слайда:

Функция приема сообщения int MPI_Recv(void *buf, int count, MPI_Datatype type, int source, int tag, MPI_Comm comm, MPI_Status *status) buf – буфер для приема сообщения, count – количество элементов в сообщении, type – тип элементов сообщения, source– ранг процесса, от которого д.б. выполнен прием сообщения, tag– тэг сообщения, которое д.б. принято процессом, comm - коммуникатор, в рамках которого выполняется операция, status - указатель на переменную с результатами выполнения операции приема.

Слайд 2

Описание слайда:

Требования к приему сообщения Буфер памяти должен быть достаточным для приема сообщения. При нехватке памяти часть сообщения будет потеряна. В коде завершения функции будет зафиксирована ошибка переполнения. Типы элементов передаваемого и принимаемого сообщения должны совпадать. Для приема сообщения от любого процесса-отправителя параметру source устанавливается значение MPI_ANY_SOURCE, с любым тэгом параметру tag устанавливается значение MPI_ANY_TAG.

Слайд 3

Описание слайда:

Требования к приему сообщения Параметр status позволяет определить для принятого сообщения: status.MPI_SOURCE – ранг процесса-отправителя принятого сообщения, status.MPI_TAG –тэг принятого сообщения. Функция MPI_Get_count(MPI_Status*status, MPI_Datatypetype, int *count) возвращает в переменной count количество элементов типа type в принятом сообщении.

Слайд 4

Описание слайда:

Требования к приему сообщения Прием сообщения м.б. инициирован до момента, в момент, после момента начала отправки сообщения. Вызов MPI_Recv не обязан согласовываться со временем вызова соответствующей функции MPI_Recv Функция MPI_Recv – блокирующая для процесса-получателя, его выполнение приостанавливается до завершения работы функции  если ожидаемое для приема сообщение будет отсутствовать, выполнение параллельной программы будет блокировано. По завершении MPI_Recv в buf будет размещено принятое сообщение.

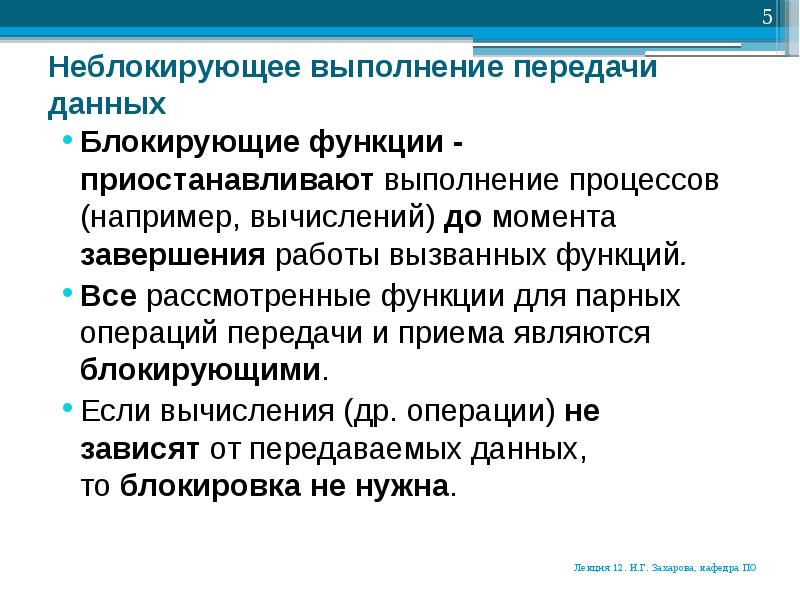

Слайд 5

Описание слайда:

Неблокирующее выполнение передачи данных Блокирующие функции - приостанавливают выполнение процессов (например, вычислений) до момента завершения работы вызванных функций. Все рассмотренные функции для парных операций передачи и приема являются блокирующими. Если вычисления (др. операции) не зависят от передаваемых данных, то блокировка не нужна.

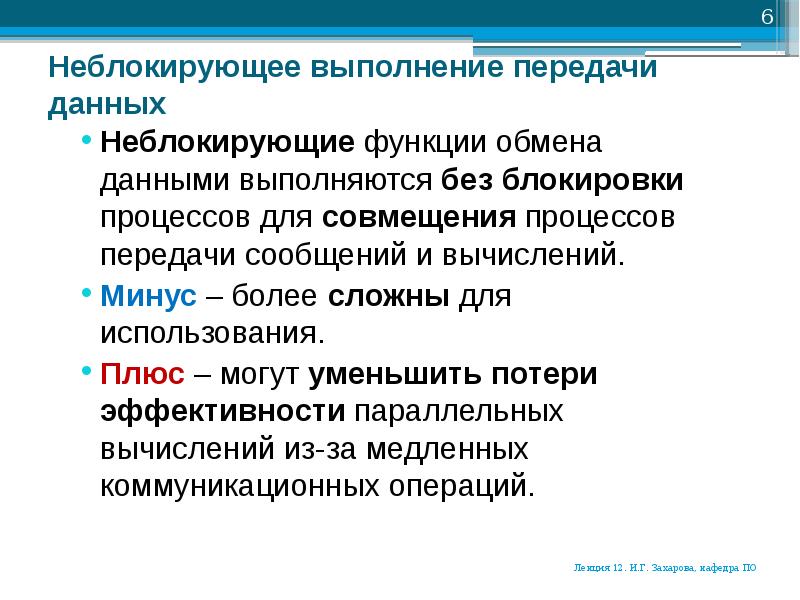

Слайд 6

Описание слайда:

Неблокирующее выполнение передачи данных Неблокирующие функции обмена данными выполняются без блокировки процессов для совмещения процессов передачи сообщений и вычислений. Минус – более сложны для использования. Плюс – могут уменьшить потери эффективности параллельных вычислений из-за медленных коммуникационных операций.

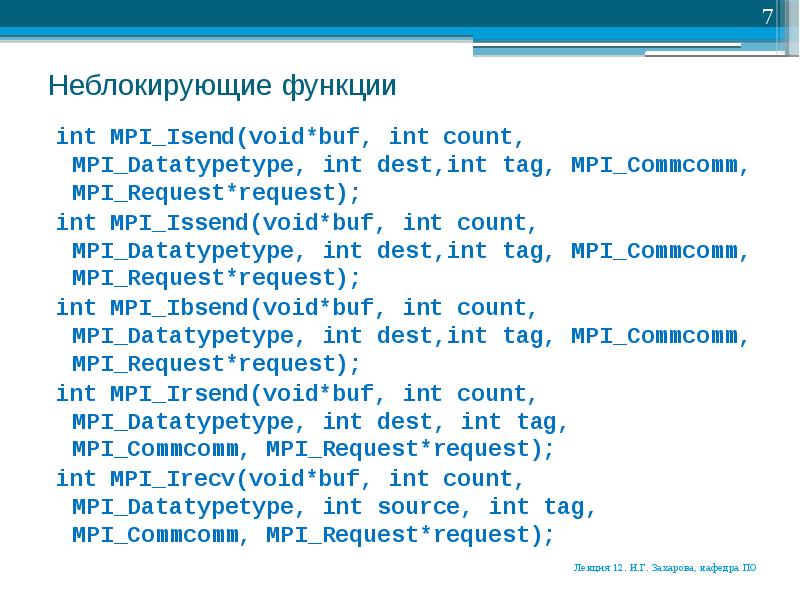

Слайд 7

Описание слайда:

Неблокирующие функции int MPI_Isend(void*buf, int count, MPI_Datatypetype, int dest,int tag, MPI_Commcomm, MPI_Request*request); int MPI_Issend(void*buf, int count, MPI_Datatypetype, int dest,int tag, MPI_Commcomm, MPI_Request*request); int MPI_Ibsend(void*buf, int count, MPI_Datatypetype, int dest,int tag, MPI_Commcomm, MPI_Request*request); int MPI_Irsend(void*buf, int count, MPI_Datatypetype, int dest, int tag, MPI_Commcomm, MPI_Request*request); int MPI_Irecv(void*buf, int count, MPI_Datatypetype, int source, int tag, MPI_Commcomm, MPI_Request*request);

Слайд 8

Описание слайда:

Параметры функций request - определяется функцией перед завершением выполнения и может использоваться для проверки в неблокирующей функции int MPI_Test( MPI_Request*request, int *flag, MPI_status*status), request-дескриптор операции, определенный при вызове неблокирующей функции, flag-результат проверки(true, если операция завершена), status-результат выполнения операции (только для завершенной операции)

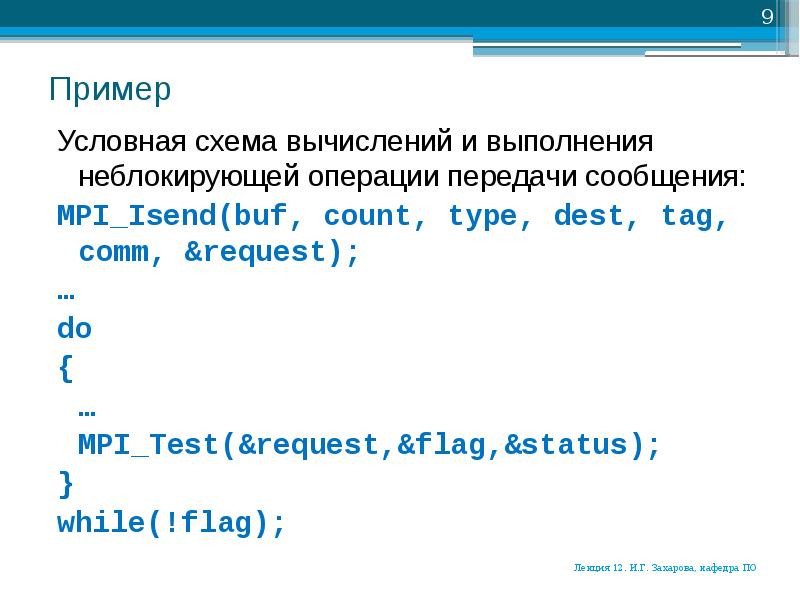

Слайд 9

Описание слайда:

Пример Условная схема вычислений и выполнения неблокирующей операции передачи сообщения: MPI_Isend(buf, count, type, dest, tag, comm, &request); … do { … MPI_Test(&request,&flag,&status); } while(!flag);

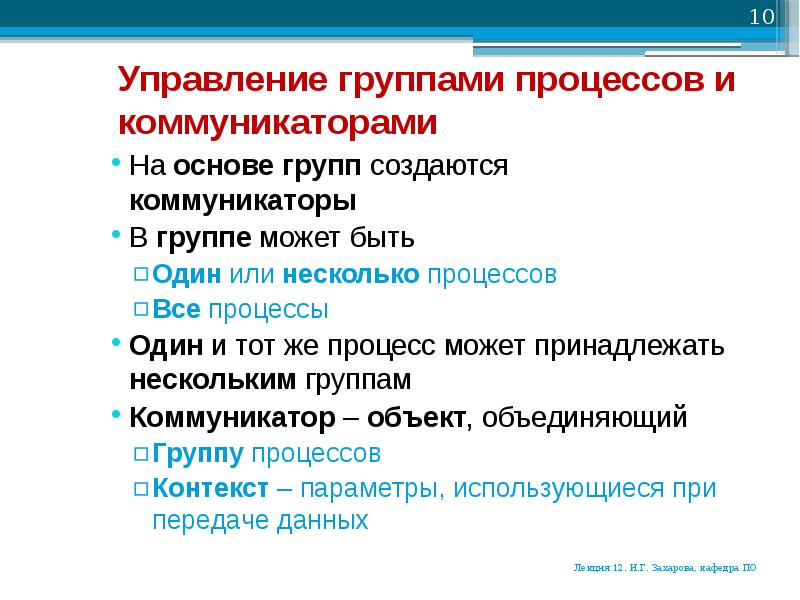

Слайд 10

Описание слайда:

Управление группами процессов и коммуникаторами На основе групп создаются коммуникаторы В группе может быть Один или несколько процессов Все процессы Один и тот же процесс может принадлежать нескольким группам Коммуникатор – объект, объединяющий Группу процессов Контекст – параметры, использующиеся при передаче данных

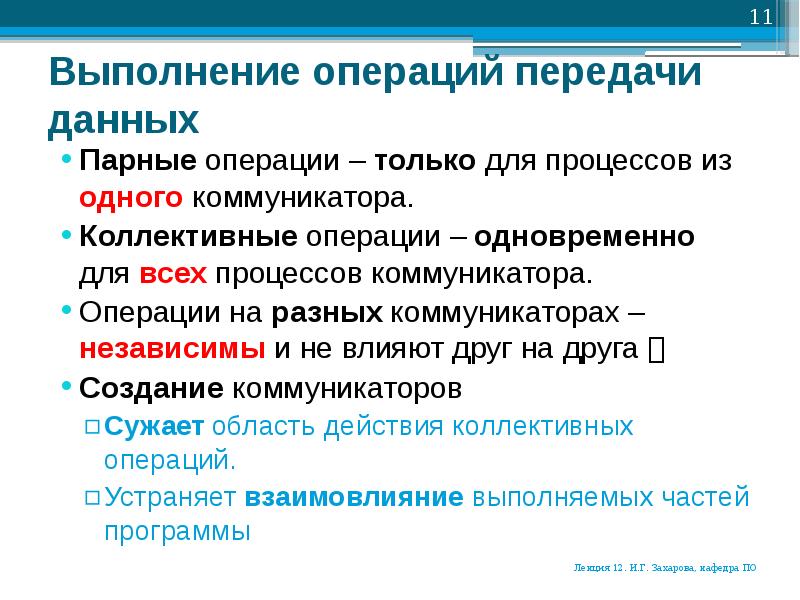

Слайд 11

Описание слайда:

Выполнение операций передачи данных Парные операции – только для процессов из одного коммуникатора. Коллективные операции – одновременно для всех процессов коммуникатора. Операции на разных коммуникаторах – независимы и не влияют друг на друга  Создание коммуникаторов Сужает область действия коллективных операций. Устраняет взаимовлияние выполняемых частей программы

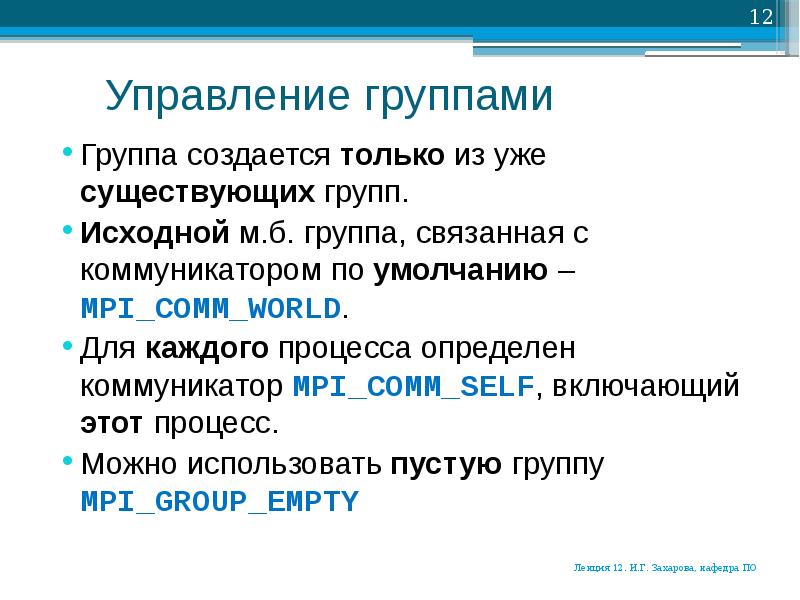

Слайд 12

Описание слайда:

Управление группами Группа создается только из уже существующих групп. Исходной м.б. группа, связанная с коммуникатором по умолчанию – MPI_COMM_WORLD. Для каждого процесса определен коммуникатор MPI_COMM_SELF, включающий этот процесс. Можно использовать пустую группу MPI_GROUP_EMPTY

Слайд 13

Описание слайда:

Получение группы, связанной с существующим коммуникатором: int MPI_Comm_group(MPI_Comm comm, MPI_Group *group) comm – коммуникатор, group – группа, связанная с коммуникатором.

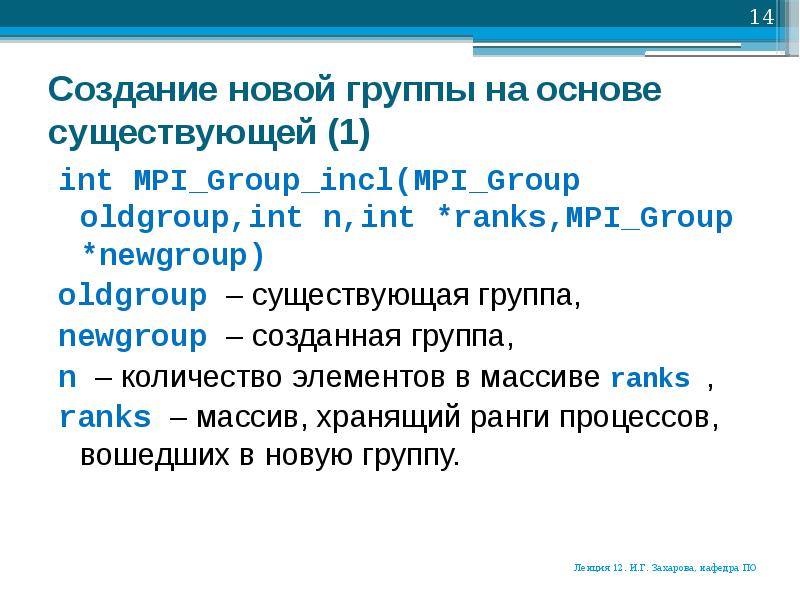

Слайд 14

Описание слайда:

Создание новой группы на основе существующей (1) int MPI_Group_incl(MPI_Group oldgroup,int n,int *ranks,MPI_Group *newgroup) oldgroup – существующая группа, newgroup – созданная группа, n – количество элементов в массиве ranks , ranks – массив, хранящий ранги процессов, вошедших в новую группу.

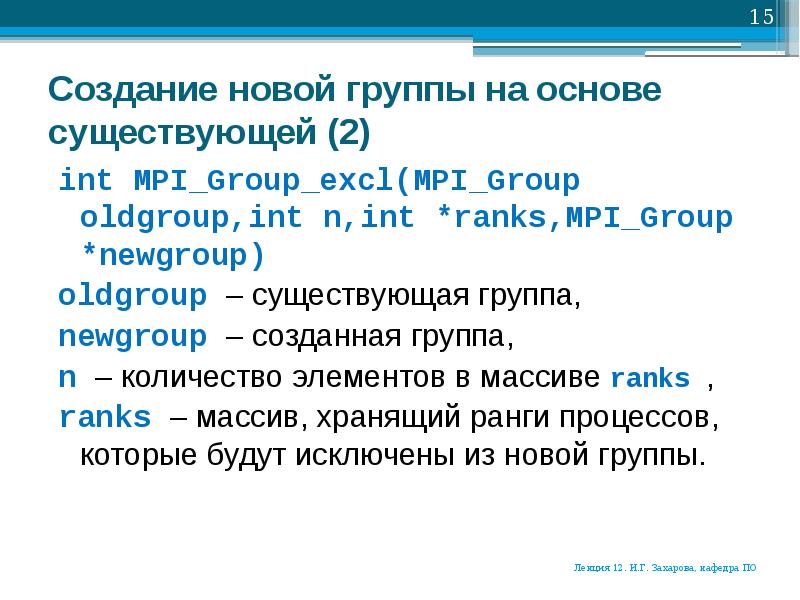

Слайд 15

Описание слайда:

Создание новой группы на основе существующей (2) int MPI_Group_excl(MPI_Group oldgroup,int n,int *ranks,MPI_Group *newgroup) oldgroup – существующая группа, newgroup – созданная группа, n – количество элементов в массиве ranks , ranks – массив, хранящий ранги процессов, которые будут исключены из новой группы.

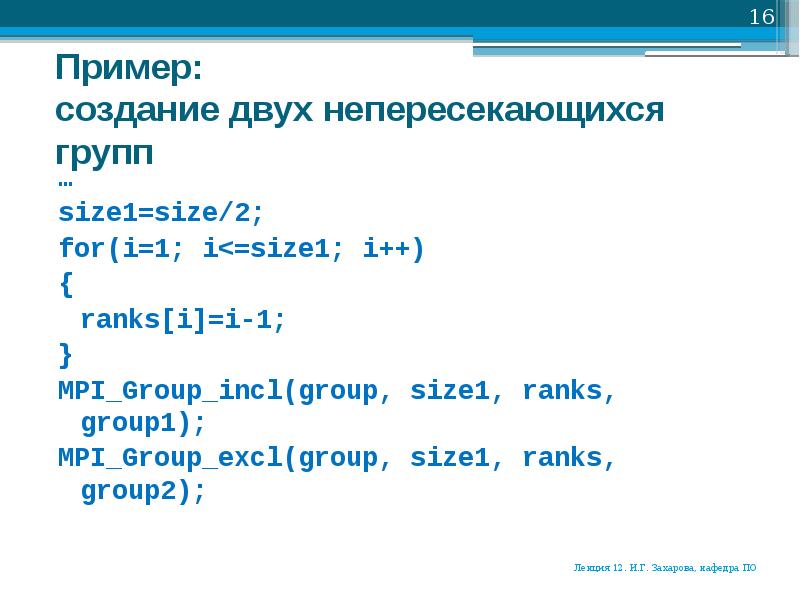

Слайд 16

Описание слайда:

Пример: создание двух непересекающихся групп … size1=size/2; for(i=1; i

Слайд 17

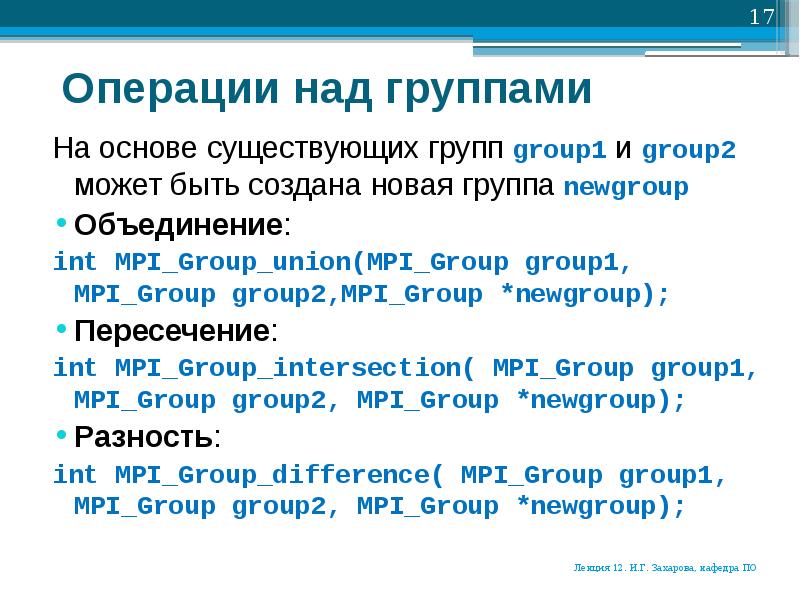

Описание слайда:

Операции над группами На основе существующих групп group1 и group2 может быть создана новая группа newgroup Объединение: int MPI_Group_union(MPI_Group group1, MPI_Group group2,MPI_Group *newgroup); Пересечение: int MPI_Group_intersection( MPI_Group group1, MPI_Group group2, MPI_Group *newgroup); Разность: int MPI_Group_difference( MPI_Group group1, MPI_Group group2, MPI_Group *newgroup);

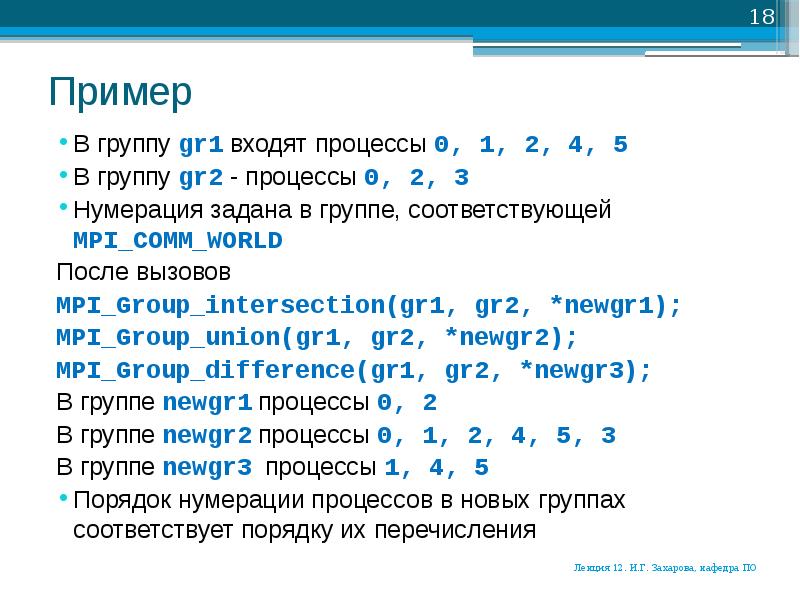

Слайд 18

Описание слайда:

Пример В группу gr1 входят процессы 0, 1, 2, 4, 5 В группу gr2 - процессы 0, 2, 3 Нумерация задана в группе, соответствующей MPI_COMM_WORLD После вызовов MPI_Group_intersection(gr1, gr2, *newgr1); MPI_Group_union(gr1, gr2, *newgr2); MPI_Group_difference(gr1, gr2, *newgr3); В группе newgr1 процессы 0, 2 В группе newgr2 процессы 0, 1, 2, 4, 5, 3 В группе newgr3 процессы 1, 4, 5 Порядок нумерации процессов в новых группах соответствует порядку их перечисления

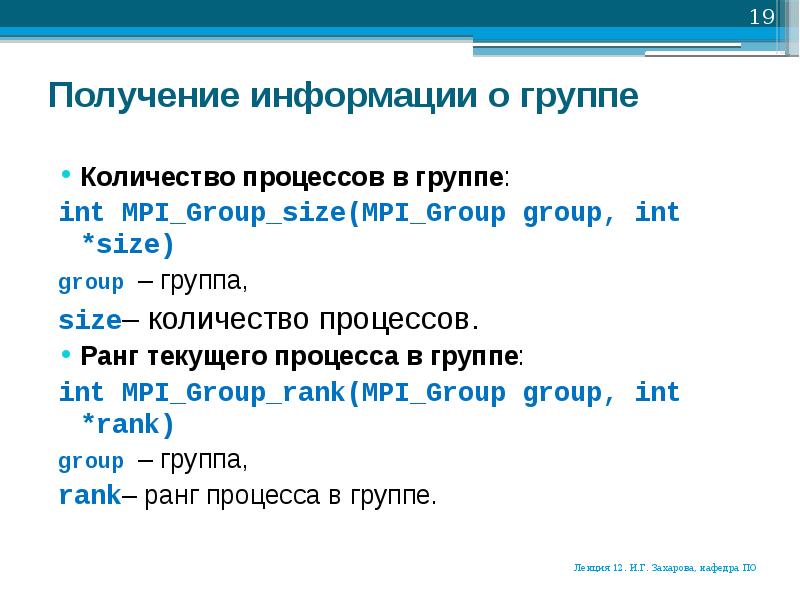

Слайд 19

Описание слайда:

Получение информации о группе Количество процессов в группе: int MPI_Group_size(MPI_Group group, int *size) group – группа, size– количество процессов. Ранг текущего процесса в группе: int MPI_Group_rank(MPI_Group group, int *rank) group – группа, rank– ранг процесса в группе.

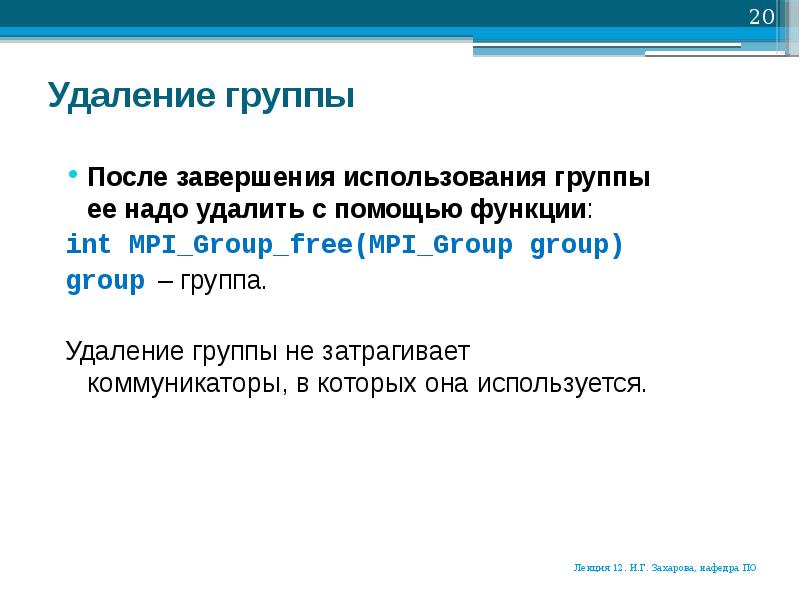

Слайд 20

Описание слайда:

Удаление группы После завершения использования группы ее надо удалить с помощью функции: int MPI_Group_free(MPI_Group group) group – группа. Удаление группы не затрагивает коммуникаторы, в которых она используется.

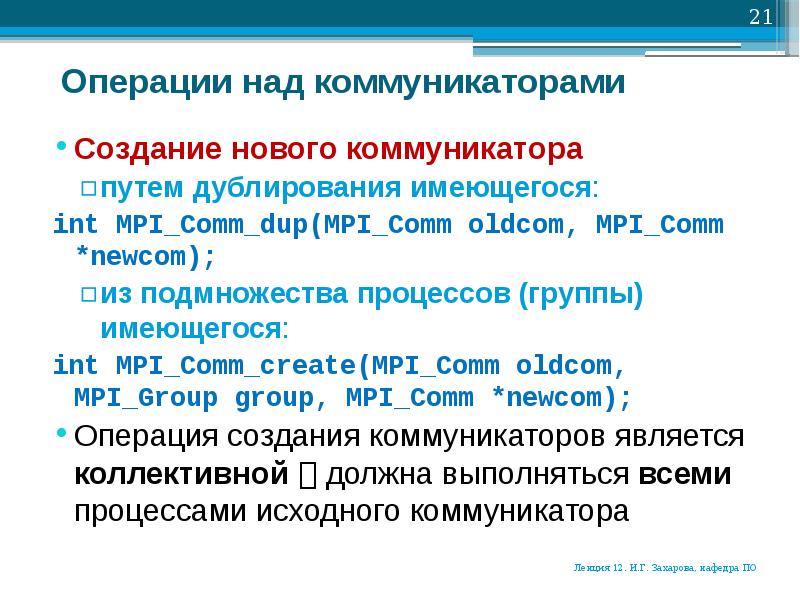

Слайд 21

Описание слайда:

Операции над коммуникаторами Создание нового коммуникатора путем дублирования имеющегося: int MPI_Comm_dup(MPI_Comm oldcom, MPI_Comm *newcom); из подмножества процессов (группы) имеющегося: int MPI_Comm_create(MPI_Comm oldcom, MPI_Group group, MPI_Comm *newcom); Операция создания коммуникаторов является коллективной  должна выполняться всеми процессами исходного коммуникатора

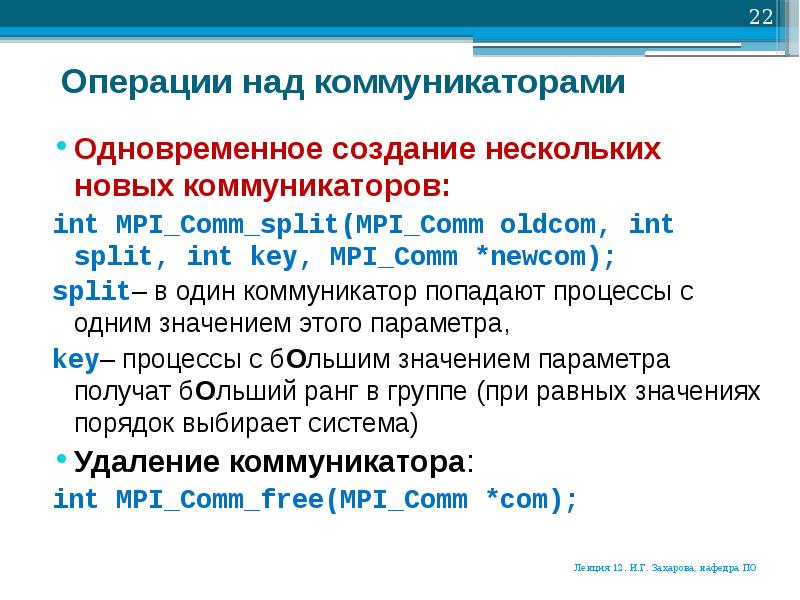

Слайд 22

Описание слайда:

Операции над коммуникаторами Одновременное создание нескольких новых коммуникаторов: int MPI_Comm_split(MPI_Comm oldcom, int split, int key, MPI_Comm *newcom); split– в один коммуникатор попадают процессы с одним значением этого параметра, key– процессы с бОльшим значением параметра получат бОльший ранг в группе (при равных значениях порядок выбирает система) Удаление коммуникатора: int MPI_Comm_free(MPI_Comm *com);

Слайд 23

Описание слайда:

Операция – коллективная  Операция – коллективная  Вызов функции MPI_Comm_split должен быть выполнен в каждом процессе коммуникатора oldcom. Процессы разделяются на непересекающиеся группы с одинаковыми значениями параметра split. На основе сформированных групп создается набор коммуникаторов. Порядок нумерации процессов соответствует порядку значений параметра key (процесс с бОльшим значением параметра key будет иметь бОльший ранг).

Слайд 24

Описание слайда:

Пример MPI_Comm comm; int rank, row; MPI_Comm_rank(MPI_COMM_WORLD, &rank); row = rank / q; MPI_Comm_split(MPI_COMM_WORLD, row, rank, &comm); При q=3, общем числе процессов = 9 получим: Процессы с рангами (0, 1, 2) – первый коммуникатор. Процессы с рангами (3, 4, 5) – второй коммуникатор. И т.д.

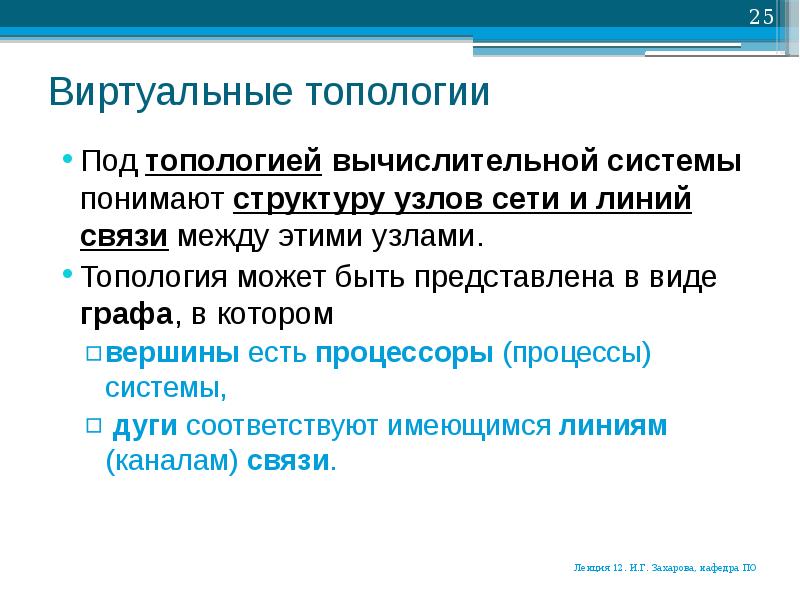

Слайд 25

Описание слайда:

Виртуальные топологии Под топологией вычислительной системы понимают структуру узлов сети и линий связи между этими узлами. Топология может быть представлена в виде графа, в котором вершины есть процессоры (процессы) системы, дуги соответствуют имеющимся линиям (каналам) связи.

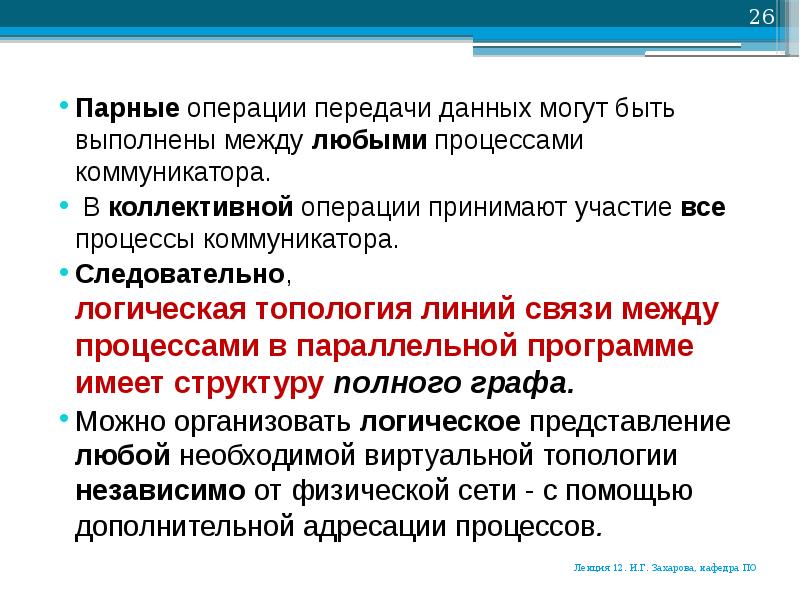

Слайд 26

Описание слайда:

Парные операции передачи данных могут быть выполнены между любыми процессами коммуникатора. Парные операции передачи данных могут быть выполнены между любыми процессами коммуникатора. В коллективной операции принимают участие все процессы коммуникатора. Следовательно, логическая топология линий связи между процессами в параллельной программе имеет структуру полного графа. Можно организовать логическое представление любой необходимой виртуальной топологии независимо от физической сети - с помощью дополнительной адресации процессов.

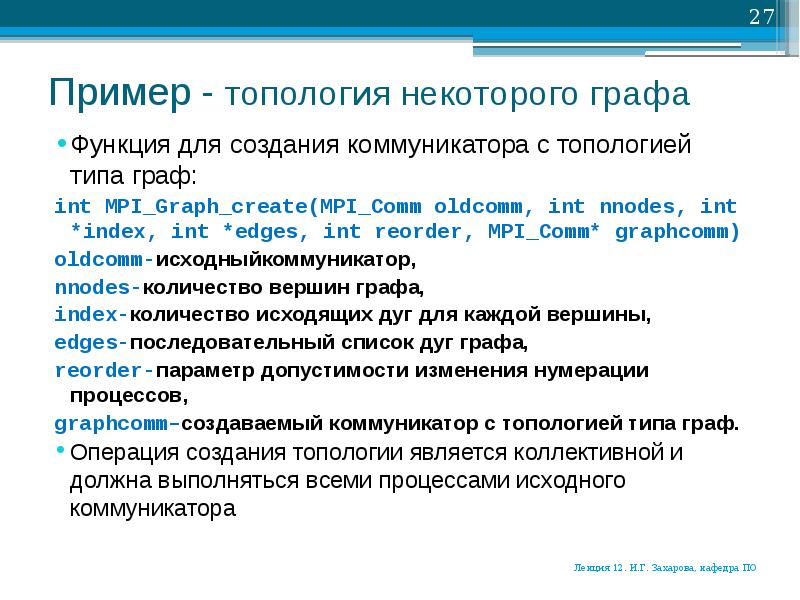

Слайд 27

Описание слайда:

Пример - топология некоторого графа Функция для создания коммуникатора с топологией типа граф: int MPI_Graph_create(MPI_Comm oldcomm, int nnodes, int *index, int *edges, int reorder, MPI_Comm* graphcomm) oldcomm-исходныйкоммуникатор, nnodes-количество вершин графа, index-количество исходящих дуг для каждой вершины, edges-последовательный список дуг графа, reorder-параметр допустимости изменения нумерации процессов, graphcomm–создаваемый коммуникатор с топологией типа граф. Операция создания топологии является коллективной и должна выполняться всеми процессами исходного коммуникатора

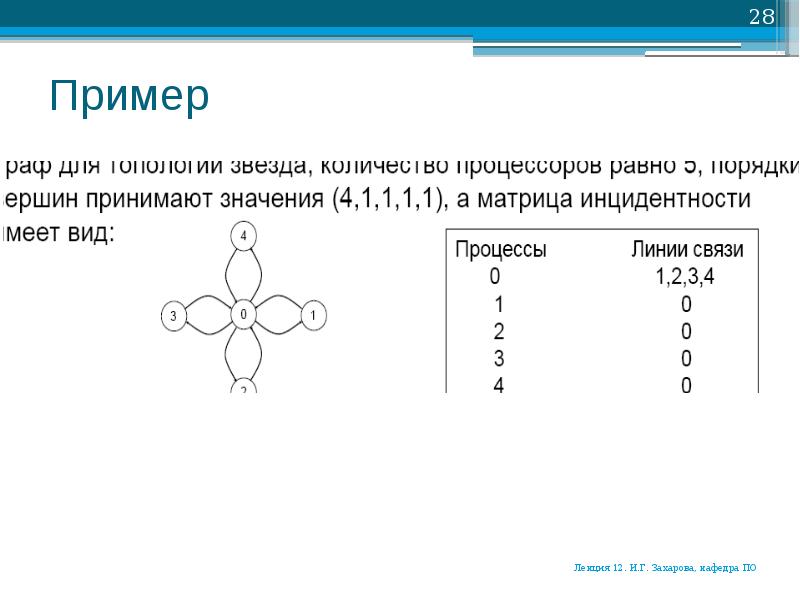

Слайд 28

Описание слайда:

Пример

Слайд 29

Описание слайда:

Для создания топологии с графом данного вида необходимо добавить в программу код: Для создания топологии с графом данного вида необходимо добавить в программу код: ... int index[] = { 4,1,1,1,1 }; int edges[] = { 1,2,3,4,0,0,0,0 }; MPI_CommStarComm; MPI_Graph_create(MPI_COMM_WORLD, 5, index, edges, 1,&StarComm); ...
