Слайд 1


КУРСОВОЙ ПРОЕКТ по дисциплине локальные системы управления на тему Проектирование САУ гидроприводом поворота башни танка Выполнил ст.гр. УИТ-52...
Описание слайда:
КУРСОВОЙ ПРОЕКТ по дисциплине локальные системы управления на тему Проектирование САУ гидроприводом поворота башни танка Выполнил ст.гр. УИТ-52 Габалова Е.Г.

Слайд 2

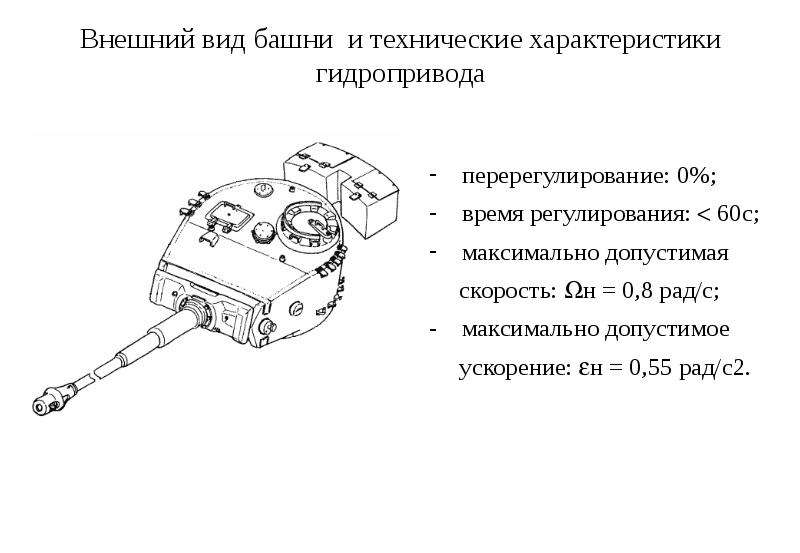

Внешний вид башни и технические характеристики гидропривода
Описание слайда:
Внешний вид башни и технические характеристики гидропривода

Слайд 3


Классификация датчиков угла поворота
Описание слайда:
Классификация датчиков угла поворота

Слайд 4

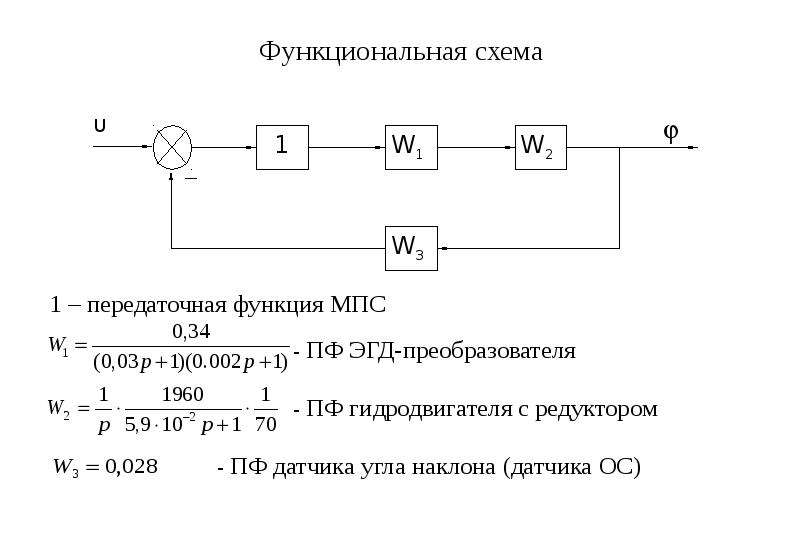

Функциональная схема
Описание слайда:
Функциональная схема

Слайд 5

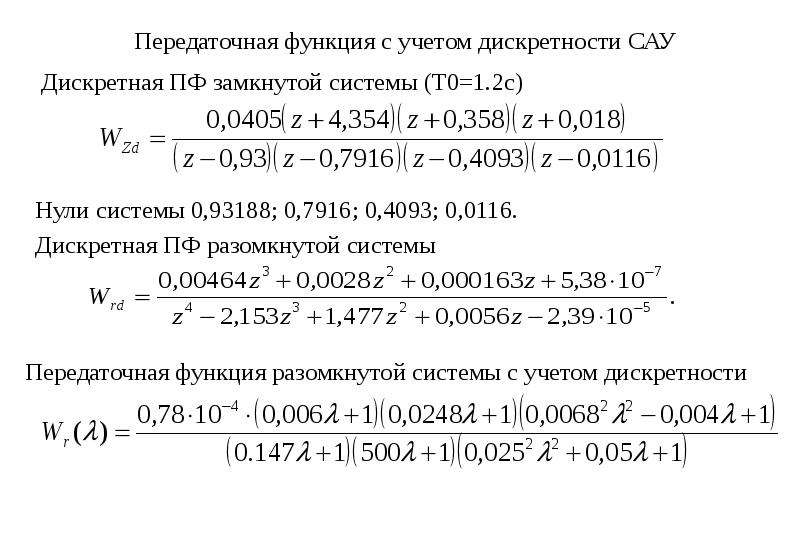

Гидропривод поворота башни танка, слайд №5
Описание слайда:

Слайд 6

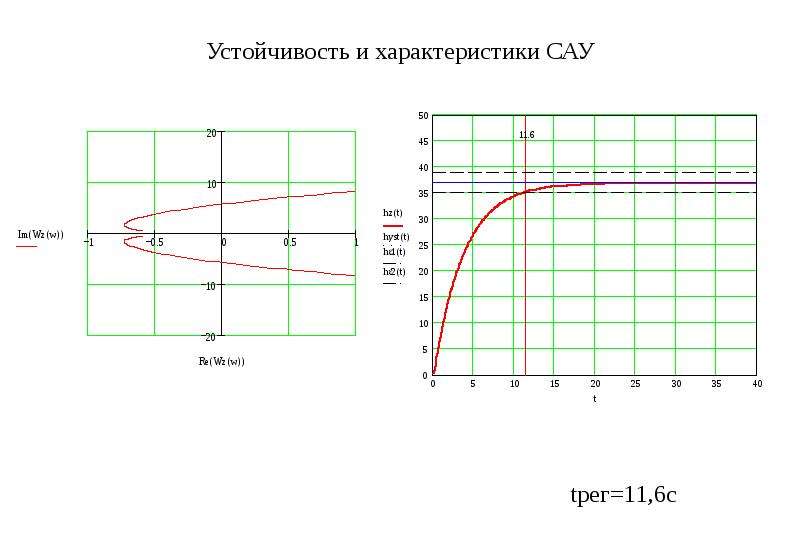

Устойчивость и характеристики САУ
Описание слайда:
Устойчивость и характеристики САУ

Слайд 7

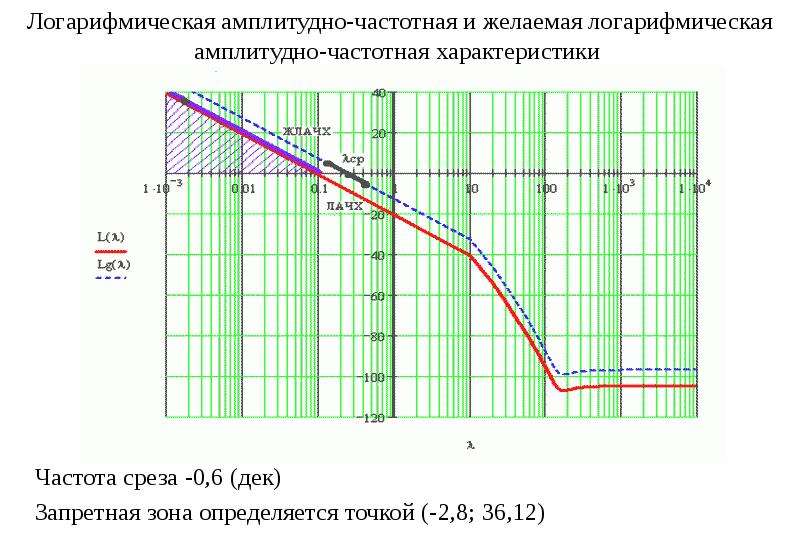

Логарифмическая амплитудно-частотная и желаемая логарифмическая амплитудно-частотная характеристики
Описание слайда:
Логарифмическая амплитудно-частотная и желаемая логарифмическая амплитудно-частотная характеристики

Слайд 8

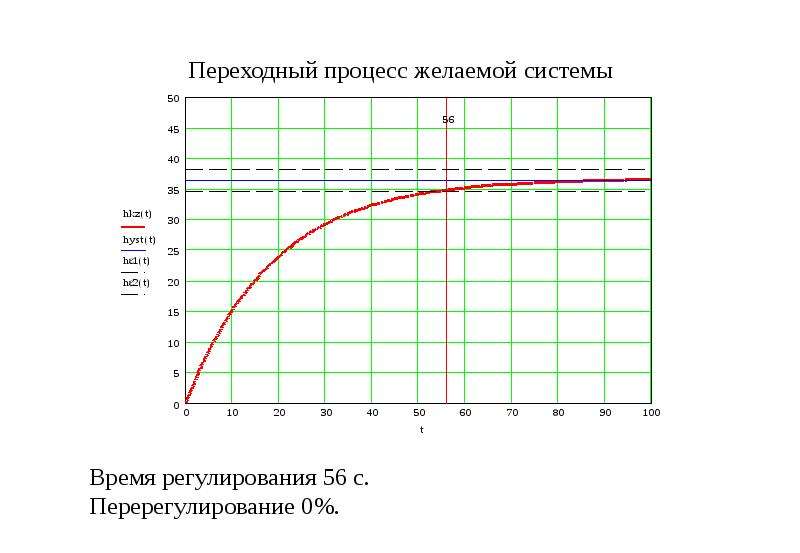

Переходный процесс желаемой системы
Описание слайда:
Переходный процесс желаемой системы

Слайд 9

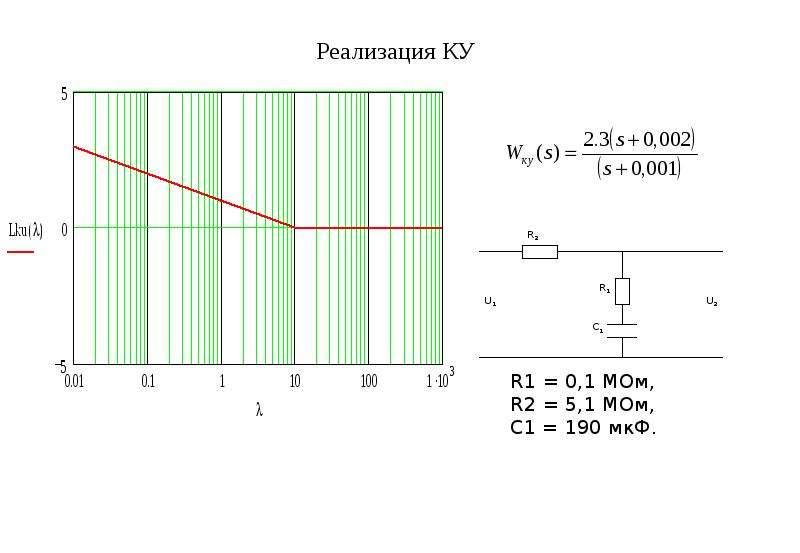

Реализация КУ
Описание слайда:
Реализация КУ

Слайд 10

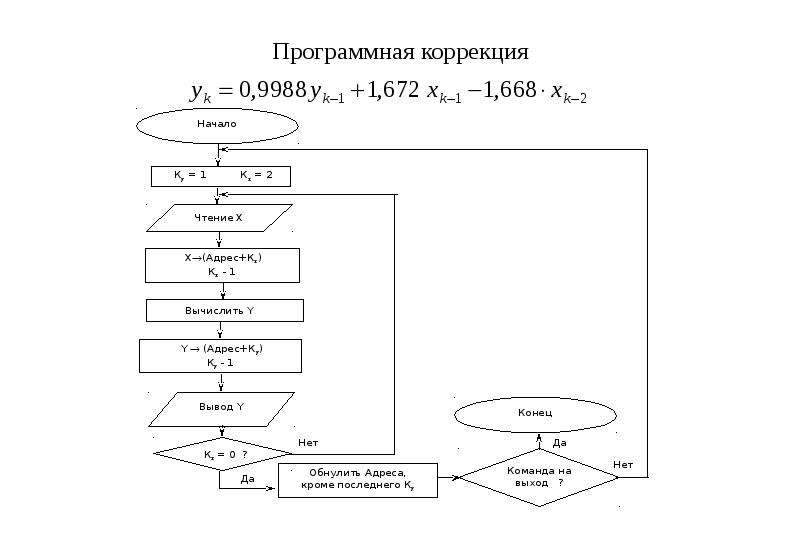

Программная коррекция
Описание слайда:
Программная коррекция
