Слайд 1

Описание слайда:

Лекция 7 Исследование взаимодействия (гидропрослушивание) скважин

Слайд 2

Описание слайда:

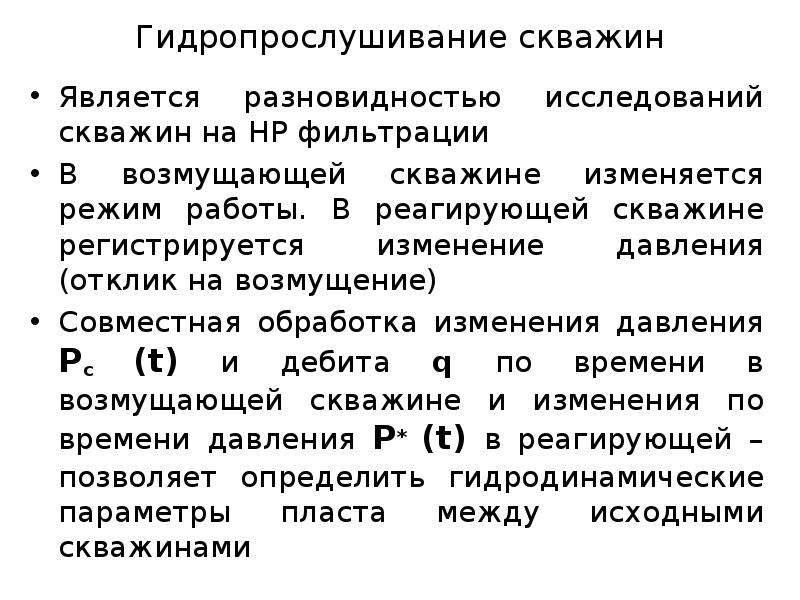

Гидропрослушивание скважин Является разновидностью исследований скважин на НР фильтрации В возмущающей скважине изменяется режим работы. В реагирующей скважине регистрируется изменение давления (отклик на возмущение) Совместная обработка изменения давления Рс (t) и дебита q по времени в возмущающей скважине и изменения по времени давления Р* (t) в реагирующей – позволяет определить гидродинамические параметры пласта между исходными скважинами

Слайд 3

Описание слайда:

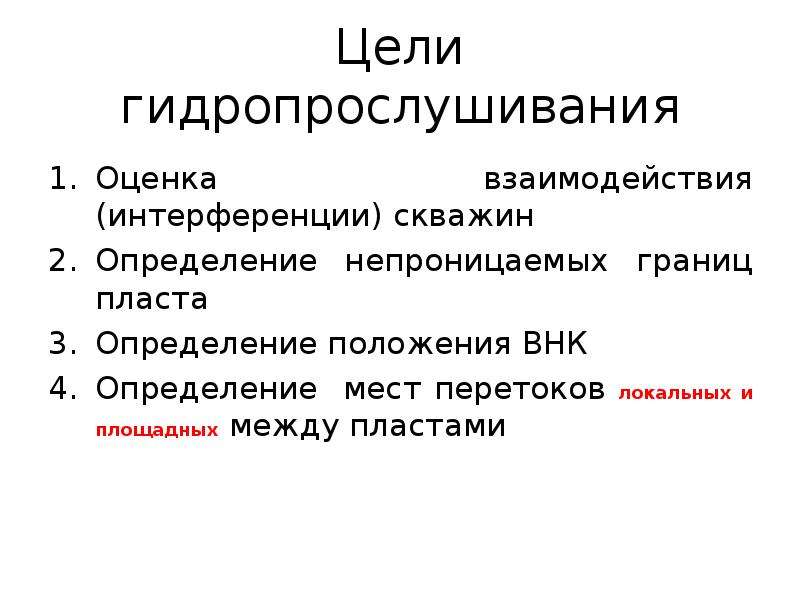

Цели гидропрослушивания Оценка взаимодействия (интерференции) скважин Определение непроницаемых границ пласта Определение положения ВНК Определение мест перетоков локальных и площадных между пластами

Слайд 4

Описание слайда:

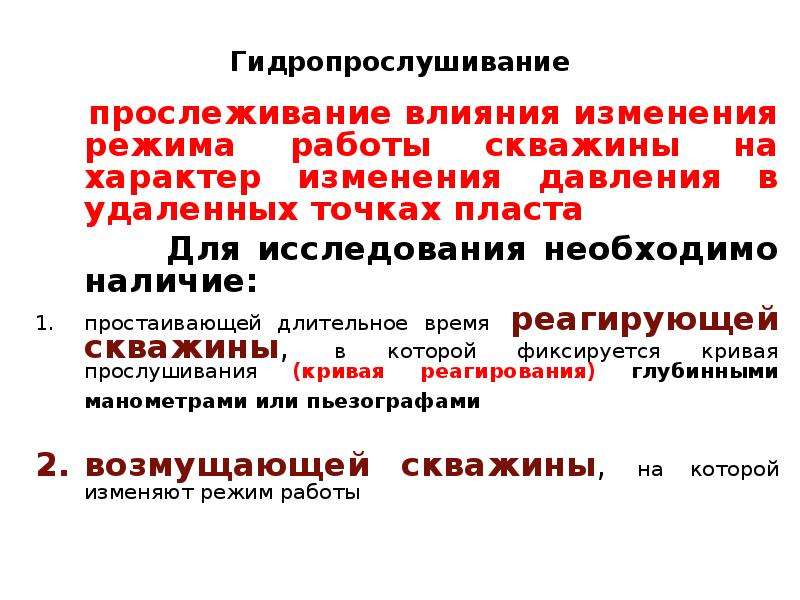

Гидропрослушивание прослеживание влияния изменения режима работы скважины на характер изменения давления в удаленных точках пласта Для исследования необходимо наличие: простаивающей длительное время реагирующей скважины, в которой фиксируется кривая прослушивания (кривая реагирования) глубинными манометрами или пьезографами возмущающей скважины, на которой изменяют режим работы

Слайд 5

Описание слайда:

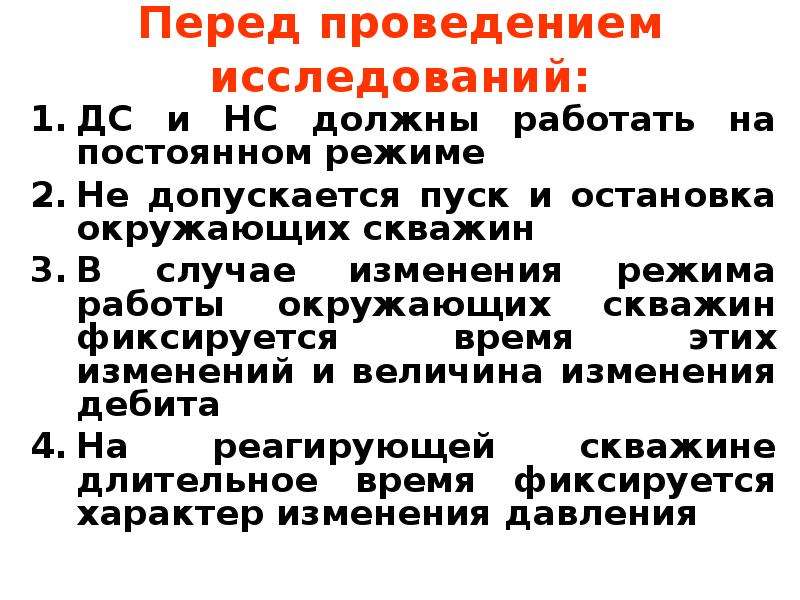

Перед проведением исследований: ДС и НС должны работать на постоянном режиме Не допускается пуск и остановка окружающих скважин В случае изменения режима работы окружающих скважин фиксируется время этих изменений и величина изменения дебита На реагирующей скважине длительное время фиксируется характер изменения давления

Слайд 6

Описание слайда:

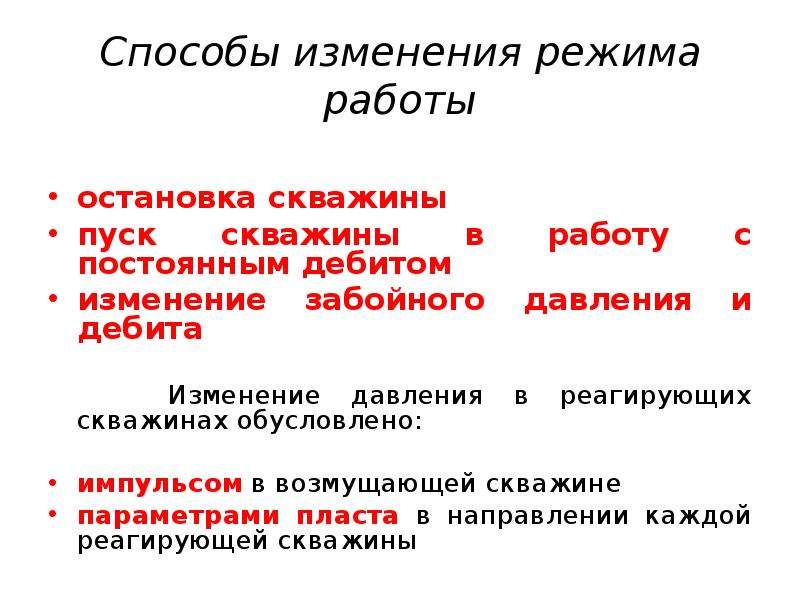

Способы изменения режима работы остановка скважины пуск скважины в работу с постоянным дебитом изменение забойного давления и дебита Изменение давления в реагирующих скважинах обусловлено: импульсом в возмущающей скважине параметрами пласта в направлении каждой реагирующей скважины

Слайд 7

Описание слайда:

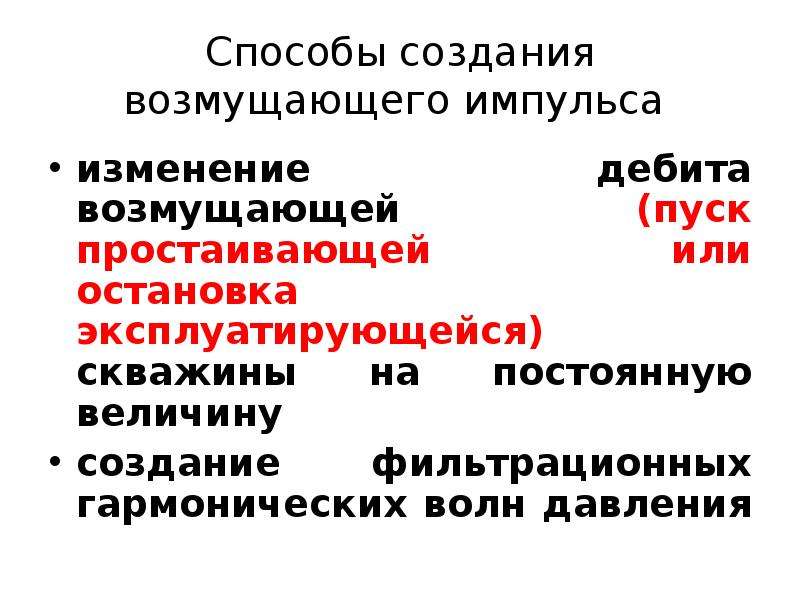

Способы создания возмущающего импульса изменение дебита возмущающей (пуск простаивающей или остановка эксплуатирующейся) скважины на постоянную величину создание фильтрационных гармонических волн давления

Слайд 8

Описание слайда:

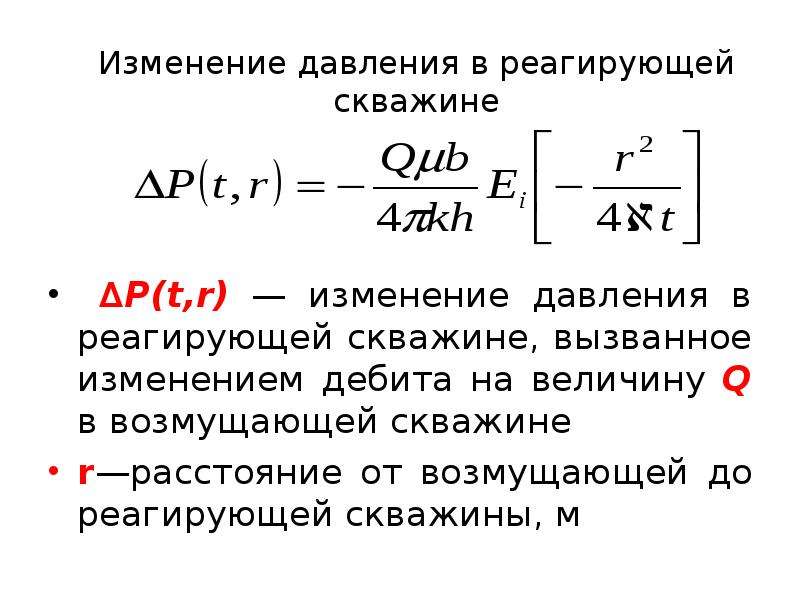

Изменение давления в реагирующей скважине ∆P(t,r) — изменение давления в реагирующей скважине, вызванное изменением дебита на величину Q в возмущающей скважине r—расстояние от возмущающей до реагирующей скважины, м

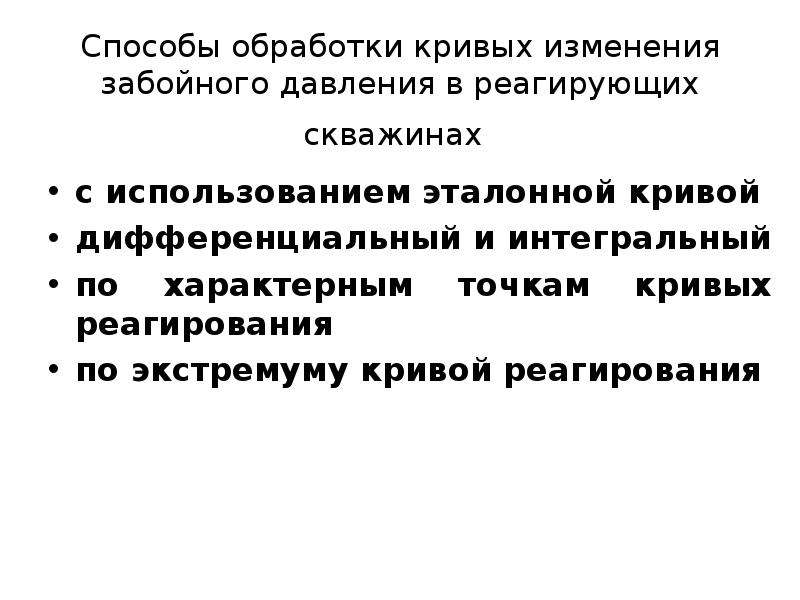

Слайд 9

Описание слайда:

Способы обработки кривых изменения забойного давления в реагирующих скважинах с использованием эталонной кривой дифференциальный и интегральный по характерным точкам кривых реагирования по экстремуму кривой реагирования

Слайд 10

Описание слайда:

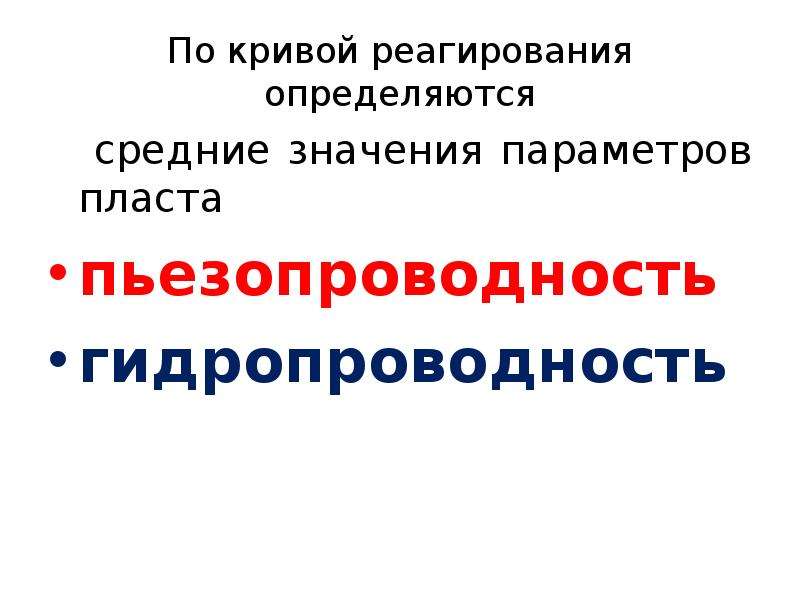

По кривой реагирования определяются средние значения параметров пласта пьезопроводность гидропроводность

Слайд 11

Описание слайда:

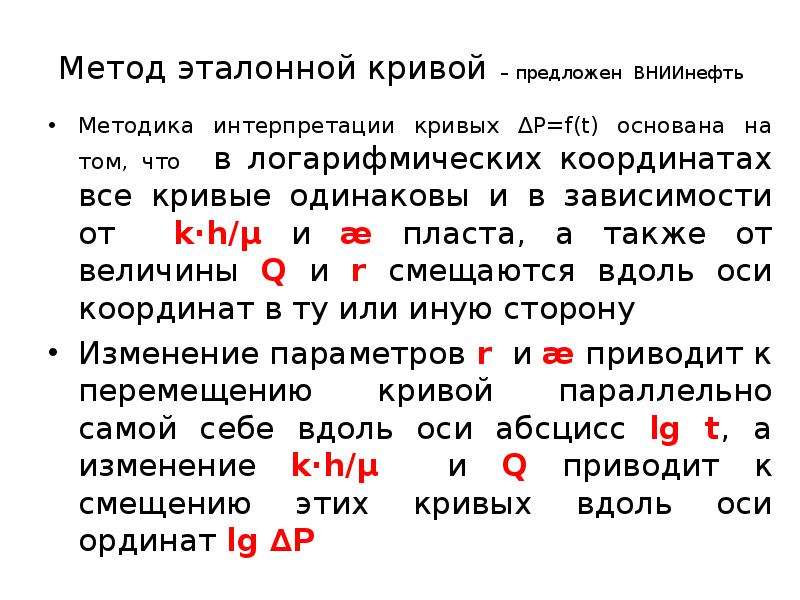

Метод эталонной кривой – предложен ВНИИнефть Методика интерпретации кривых ∆Р=f(t) основана на том, что в логарифмических координатах все кривые одинаковы и в зависимости от k·h/μ и æ пласта, а также от величины Q и r смещаются вдоль оси координат в ту или иную сторону Изменение параметров r и æ приводит к перемещению кривой параллельно самой себе вдоль оси абсцисс lg t, а изменение k·h/μ и Q приводит к смещению этих кривых вдоль оси ординат lg ∆Р

Слайд 12

Описание слайда:

При построении эталонной кривой принимается что

Слайд 13

Описание слайда:

Порядок построения эталонной кривой (на кальке) Задаваясь равными величинами t, находят из таблиц Еì [-1/(4t)], затем найденные значения логарифмируют на оси ординат откладывают значения lg{Еì[-1/(4t)]}, на оси абсцисс значения lg t и строят эталонную кривую

Слайд 14

Описание слайда:

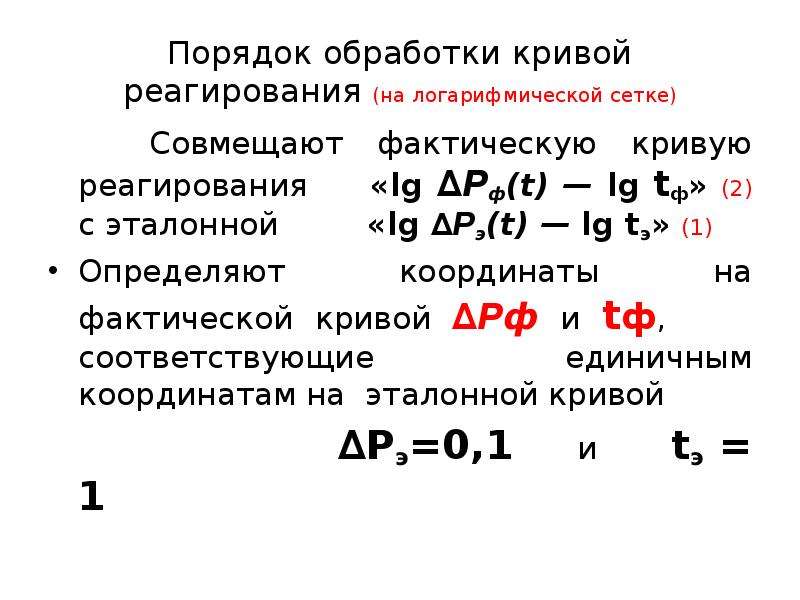

Порядок обработки кривой реагирования (на логарифмической сетке) Совмещают фактическую кривую реагирования «lg ∆Рф(t) — lg tф» (2) с эталонной «lg ∆Рэ(t) — lg tэ» (1) Определяют координаты на фактической кривой ∆Рф и tф, соответствующие единичным координатам на эталонной кривой ∆Рэ=0,1 и tэ = 1

Слайд 15

Описание слайда:

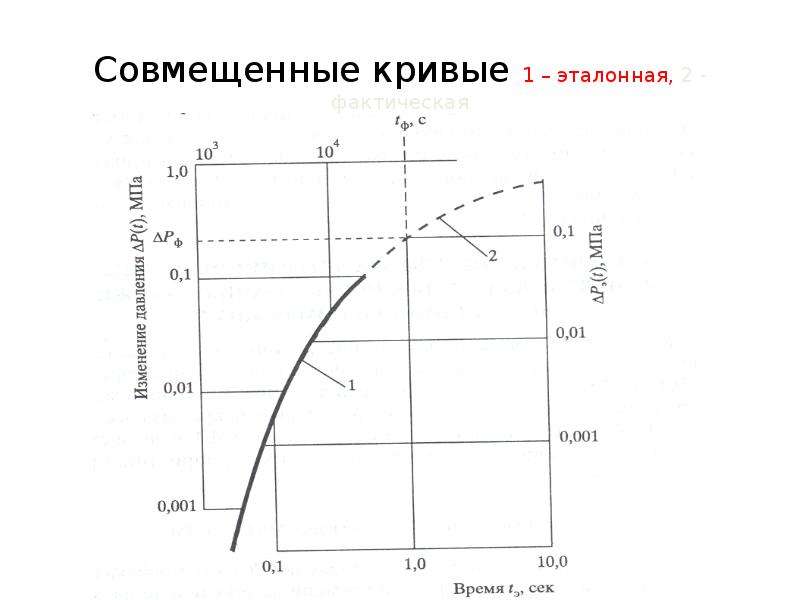

Совмещенные кривые 1 – эталонная, 2 - фактическая

Слайд 16

Описание слайда:

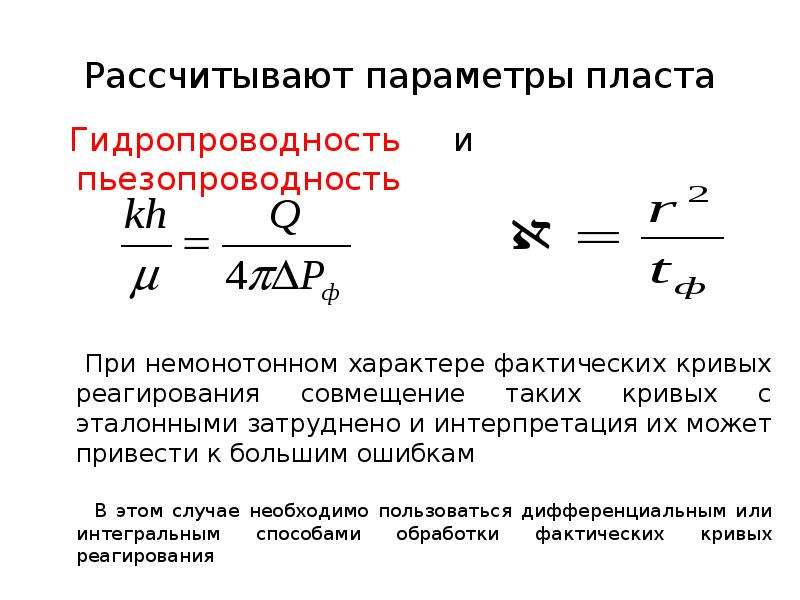

Рассчитывают параметры пласта Гидропроводность и пьезопроводность При немонотонном характере фактических кривых реагирования совмещение таких кривых с эталонными затруднено и интерпретация их может привести к большим ошибкам В этом случае необходимо пользоваться дифференциальным или интегральным способами обработки фактических кривых реагирования

Слайд 17

Описание слайда:

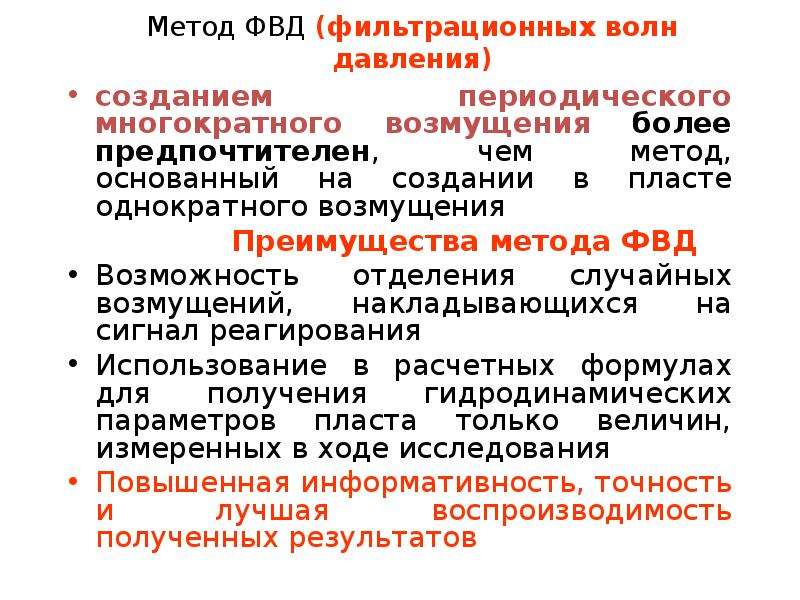

Метод ФВД (фильтрационных волн давления) созданием периодического многократного возмущения более предпочтителен, чем метод, основанный на создании в пласте однократного возмущения Преимущества метода ФВД Возможность отделения случайных возмущений, накладывающихся на сигнал реагирования Использование в расчетных формулах для получения гидродинамических параметров пласта только величин, измеренных в ходе исследования Повышенная информативность, точность и лучшая воспроизводимость полученных результатов

Слайд 18

Описание слайда:

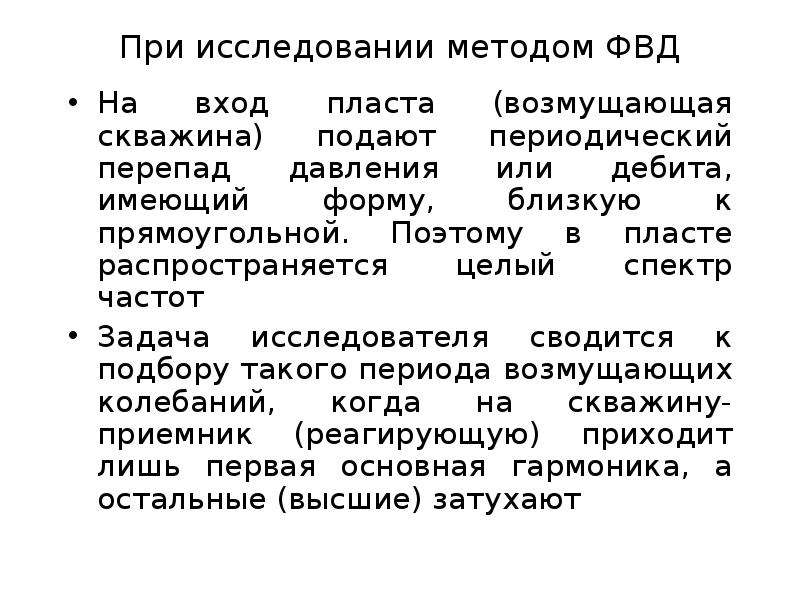

При исследовании методом ФВД На вход пласта (возмущающая скважина) подают периодический перепад давления или дебита, имеющий форму, близкую к прямоугольной. Поэтому в пласте распространяется целый спектр частот Задача исследователя сводится к подбору такого периода возмущающих колебаний, когда на скважину-приемник (реагирующую) приходит лишь первая основная гармоника, а остальные (высшие) затухают

Слайд 19

Описание слайда:

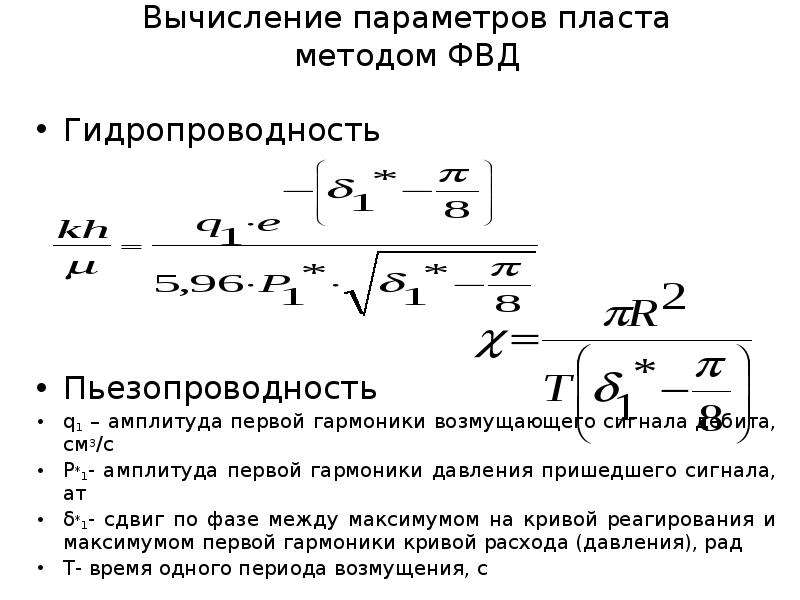

Вычисление параметров пласта методом ФВД Гидропроводность Пьезопроводность q1 – амплитуда первой гармоники возмущающего сигнала дебита, см3/с Р*1- амплитуда первой гармоники давления пришедшего сигнала, ат δ*1- сдвиг по фазе между максимумом на кривой реагирования и максимумом первой гармоники кривой расхода (давления), рад Т- время одного периода возмущения, с
