Слайд 1

Описание слайда:

ГРОНИНГЕН (Groningen) газовое месторождение Выполнил: Бояршинов А.Ю.

Слайд 2

Описание слайда:

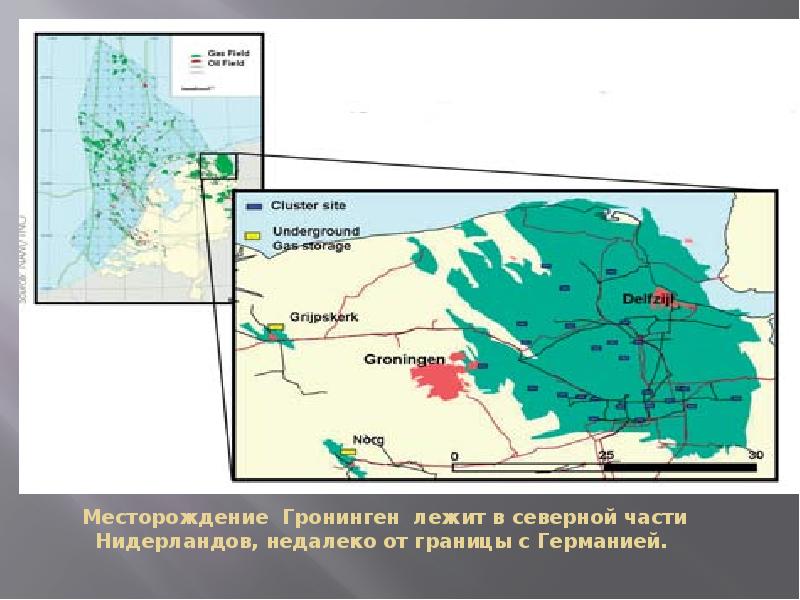

Месторождение Гронинген лежит в северной части Нидерландов, недалеко от границы с Германией.

Слайд 3

Описание слайда:

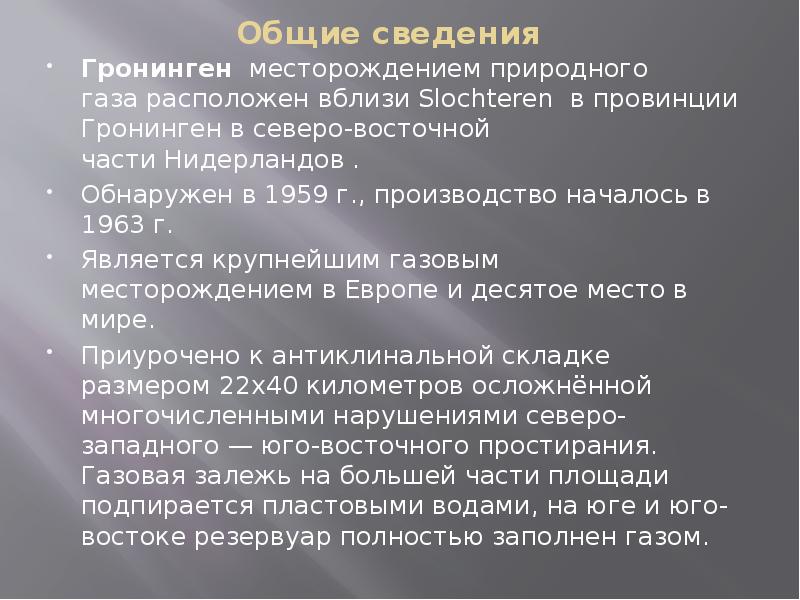

Общие сведения Гронинген месторождением природного газа расположен вблизи Slochteren в провинции Гронинген в северо-восточной части Нидерландов . Обнаружен в 1959 г., производство началось в 1963 г. Является крупнейшим газовым месторождением в Европе и десятое место в мире. Приурочено к антиклинальной складке размером 22х40 километров осложнённой многочисленными нарушениями северо-западного — юго-восточного простирания. Газовая залежь на большей части площади подпирается пластовыми водами, на юге и юго-востоке резервуар полностью заполнен газом.

Слайд 4

Описание слайда:

Структурная карта по кровле Гронинген

Слайд 5

Описание слайда:

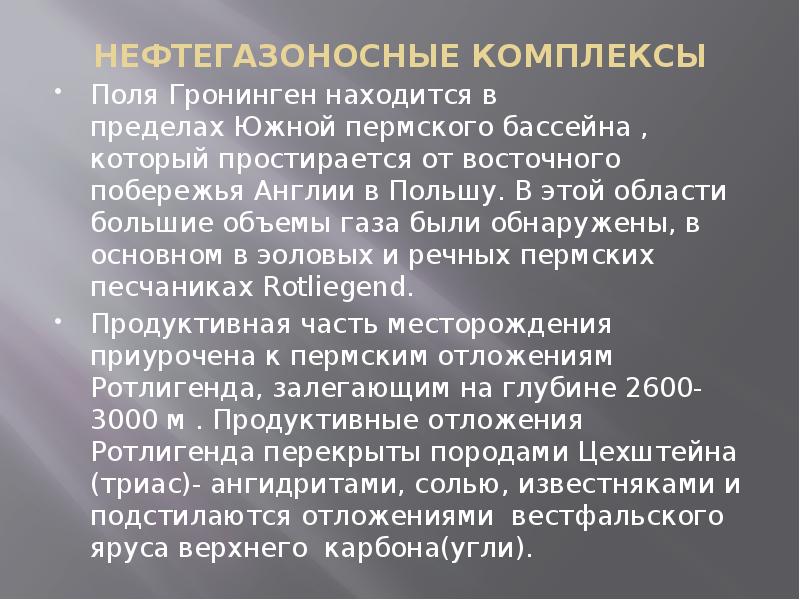

НЕФТЕГАЗОНОСНЫЕ КОМПЛЕКСЫ Поля Гронинген находится в пределах Южной пермского бассейна , который простирается от восточного побережья Англии в Польшу. В этой области большие объемы газа были обнаружены, в основном в эоловых и речных пермских песчаниках Rotliegend. Продуктивная часть месторождения приурочена к пермским отложениям Ротлигенда, залегающим на глубине 2600-3000 м . Продуктивные отложения Ротлигенда перекрыты породами Цехштейна (триас)- ангидритами, солью, известняками и подстилаются отложениями вестфальского яруса верхнего карбона(угли).

Слайд 6

Описание слайда:

Геологический разрез по продуктивным отложениям ротлигенда месторождения Гронинген.

Слайд 7

Описание слайда:

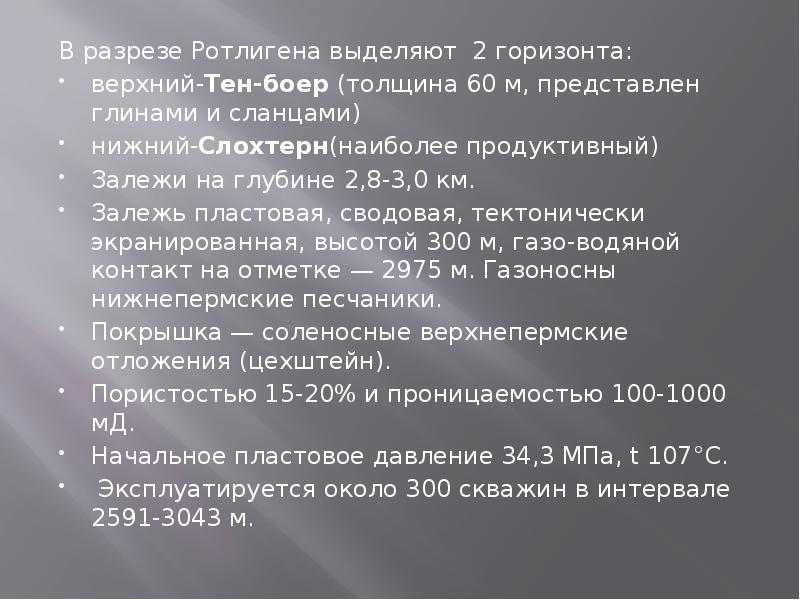

В разрезе Ротлигена выделяют 2 горизонта: В разрезе Ротлигена выделяют 2 горизонта: верхний-Тен-боер (толщина 60 м, представлен глинами и сланцами) нижний-Слохтерн(наиболее продуктивный) Залежи на глубине 2,8-3,0 км. Залежь пластовая, сводовая, тектонически экранированная, высотой 300 м, газо-водяной контакт на отметке — 2975 м. Газоносны нижнепермские песчаники. Покрышка — соленосные верхнепермские отложения (цехштейн). Пористостью 15-20% и проницаемостью 100-1000 мД. Начальное пластовое давление 34,3 МПа, t 107°С. Эксплуатируется около 300 скважин в интервале 2591-3043 м.

Слайд 8

Описание слайда:

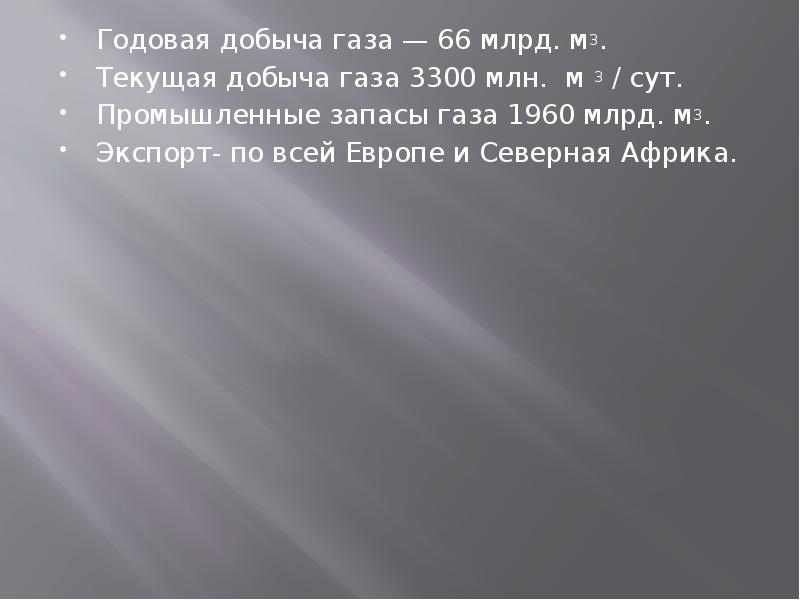

Годовая добыча газа — 66 млрд. м3. Годовая добыча газа — 66 млрд. м3. Текущая добыча газа 3300 млн. м 3 / сут. Промышленные запасы газа 1960 млрд. м3. Экспорт- по всей Европе и Северная Африка.
