Инженерная графика – это дисциплина целью, которой является приобретения знаний и навыков, позволяющих составлять и читать технические чертежи, проектную документацию, а также для развития инженерного пространственного воображения. Инженерная графика – это дисциплина целью, которой является приобретения знаний и навыков, позволяющих составлять и читать технические чертежи, проектную документацию, а также для развития инженерного пространственного воображения. Общим для начертательной геометрии и черчения является метод построения изображений, называемый методом проецирования. В начертательной геометрии изучаются теоретические основы этого метода, а в черчении – его практическое использование

Слайд 3

Описание слайда:

Начертательная геометрия - наука, изучающая пространственные формы и способы изображения их на плоскости. Начертательная геометрия - наука, изучающая пространственные формы и способы изображения их на плоскости. Методы начертательной геометрии являются теоретической базой для решения задач технического черчения. В технике чертежи являются основным средством выражения человеческих идей. Они должны не только определять форму и размеры предметов, но и быть достаточно простыми и точными в графическом исполнении, помогать всесторонне исследовать предметы и их отдельные детали. Прямой задачей начертательной геометрии является задача построения чертежа, т.е. изображения предмета на плоскости и изучение способов этого построения. Обратной задачей является восстановление по проекционному чертежу формы, размеров оригинала, взаимного расположения его элементов и других геометрических параметров.

Слайд 4

Описание слайда:

Из плоскостных изображений объекта наиболее широкое применение в практике получили рисунки и чертежи. Из плоскостных изображений объекта наиболее широкое применение в практике получили рисунки и чертежи. Рисунком называют изображение предмета от руки и на глаз с кажущимися относительными размерами и положениями отдельных его элементов. Чертежом называют изображение предмета, построенное по особым правилам с помощью чертежных инструментов в точной зависимости от размеров и положения в пространстве соответствующих линий предмета. Чертеж должен содержать геометрическую информацию о форме и размерах оригинала. К такому чертежу предъявляются следующие основные требования: Наглядность, т.е. давать пространственное представление об оригинале; Простота с точки зрения графического выполнения; Точность - графические операции, выполняемые на чертеже, должны давать достаточно точные решения.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

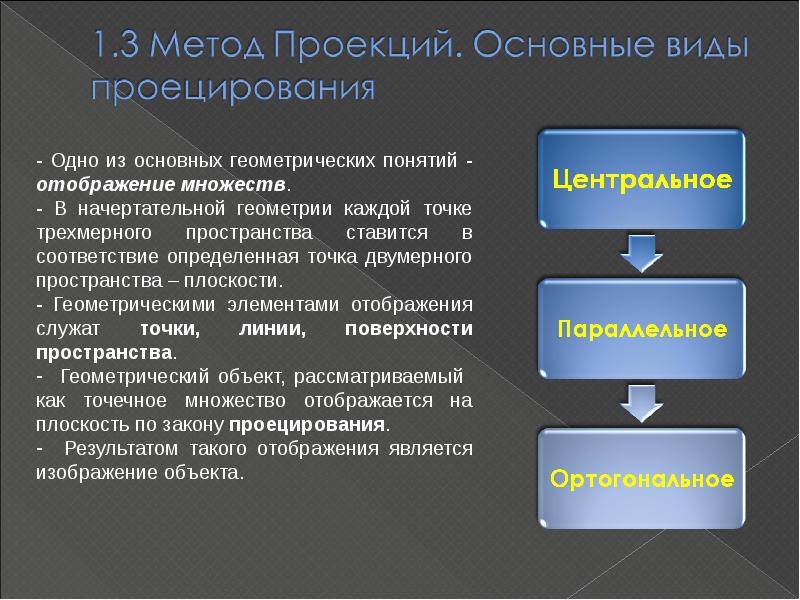

Частный случай центрального проецирования – параллельное проецирование, когда центр проецирования удален в бесконечность, при этом проецирующие лучи можно рассматривать как параллельные проецирующие прямые. Положение проецирующих прямых относительно плоскости проекций определяется направлением проецирования P Частный случай центрального проецирования – параллельное проецирование, когда центр проецирования удален в бесконечность, при этом проецирующие лучи можно рассматривать как параллельные проецирующие прямые. Положение проецирующих прямых относительно плоскости проекций определяется направлением проецирования P

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Ортогональное проецирование - это частный случай параллельного проецирования. При ортогональном проецировании проецирующие лучи перпендикулярны к плоскости проекций. Ортогональное проецирование - это частный случай параллельного проецирования. При ортогональном проецировании проецирующие лучи перпендикулярны к плоскости проекций.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Ортогональное проецирование обеспечивает простоту геомет-рических построений при определении ортогональных проекций точек, а так же возможность сохранять на проекциях форму и размеры проецируемой фигуры. Эти достоинства обеспечили ортогональному проецированию широкое применение в техническом черчении. Ортогональное проецирование обеспечивает простоту геомет-рических построений при определении ортогональных проекций точек, а так же возможность сохранять на проекциях форму и размеры проецируемой фигуры. Эти достоинства обеспечили ортогональному проецированию широкое применение в техническом черчении. Рассмотренные методы проецирования позволяют решить прямую задачу начертательной геометрии, т. е. по оригиналу построить плоский чертёж. Полученные таким образом проекции на одну плоскость дают неполное представление о предмете, его форме и положении в пространстве, т. е. такой чертёж не обладает свойством обратимости. Чтобы получить обратимый чертеж, т.е. чертеж дающий полное представление о форме, размерах и положении оригинала в пространстве, однокартинный чертеж дополняют. В зависимости от дополнения существуют различные виды чертежей.

Слайд 17

Описание слайда:

Эпюр Монжа или ортогональные проекции. Эпюр Монжа или ортогональные проекции. Аксонометрический чертеж. Перспективный чертеж. Проекции с числовыми отметками и др.

Слайд 18

Описание слайда:

Задача 1. По двум центральным проекциям треугольника АВС определить его пространственное положение. Задача 1. По двум центральным проекциям треугольника АВС определить его пространственное положение.

Слайд 19

Описание слайда:

Задача 2. По имеющимся параллельным проекциям четырехугольника АВСD построить пространственное положение четырехугольника АВСD и построить недостающую проекцию его вершины D. Задача 2. По имеющимся параллельным проекциям четырехугольника АВСD построить пространственное положение четырехугольника АВСD и построить недостающую проекцию его вершины D.
