Слайд 1

Описание слайда:

Инженерная графика

Слайд 2

Описание слайда:

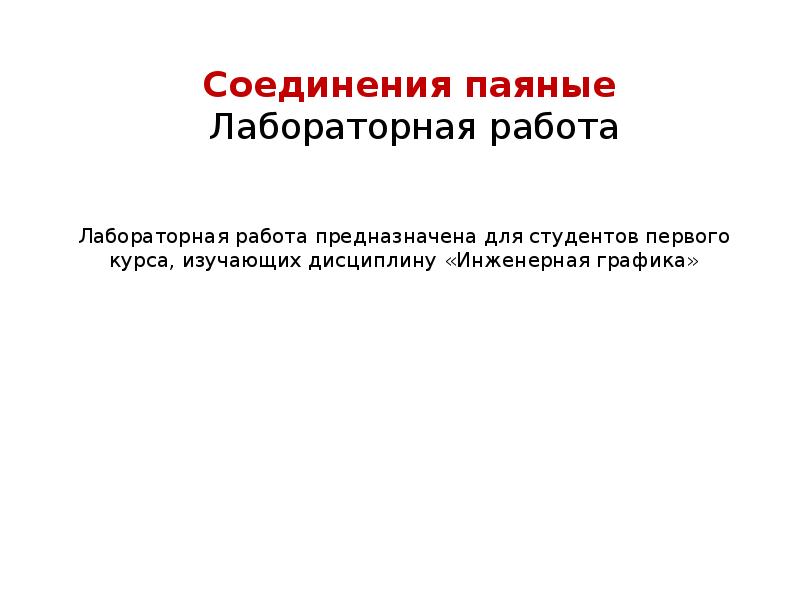

Соединения паяные Лабораторная работа

Слайд 3

Описание слайда:

Целевое назначение и содержание практического задания Целевое назначение 1. Изучение стандартов: ГОСТ 2.101-68 “Виды изделий", ГОСТ 2.102 -68 «Виды конструкторских документов изделия", "стадии разработки документации изделия", "обозначения документации изделия", "сборочная единица", "спецификация", "размеры на чертежах сборочных единиц». 2. Приобрести навыки условного изображения и условного обозначения на сборочных чертежах швов в соединениях деталей пайкой и склеиванием в соответствии с ГОСТом 2.313-82. 3. Ознакомиться с техническими требованиями и указать марки припоя, клея. 4. Изучение особенностей нанесения размеров на сборочных чертежах на примере паянных изделий. Содержание задания 1. На формате А4 дан чертеж без обозначений и размеров с заготовкой спецификации. Требуется оформить на данном чертеже соединение пайкой

Слайд 4

Описание слайда:

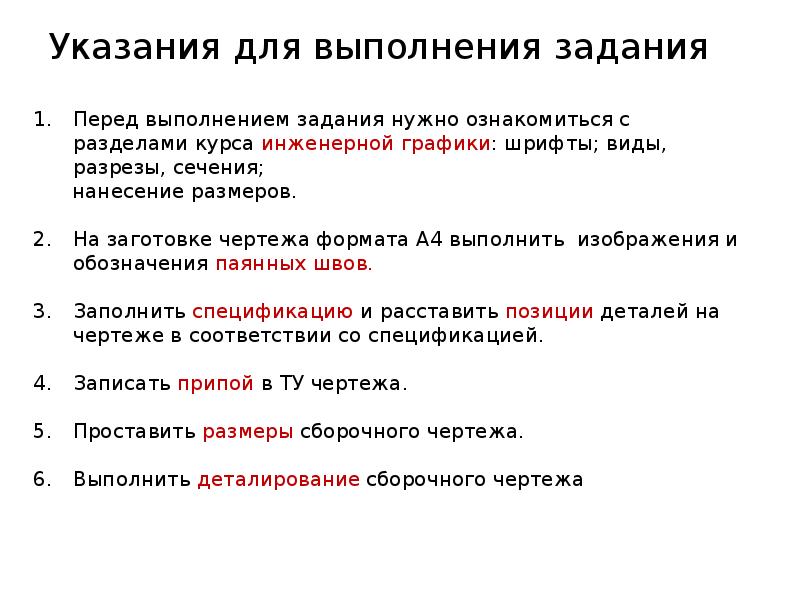

Указания для выполнения задания

Слайд 5

Описание слайда:

Пример выполненного задания «Соединение паянное»

Слайд 6

Описание слайда:

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

Слайд 7

Описание слайда:

Виды соединения деталей При изготовлении машин, приборов, аппаратов и т.п. их составные части - детали тем или иным способом соединяют между собой. Способы соединения можно объединить в отдельные группы:

Слайд 8

Описание слайда:

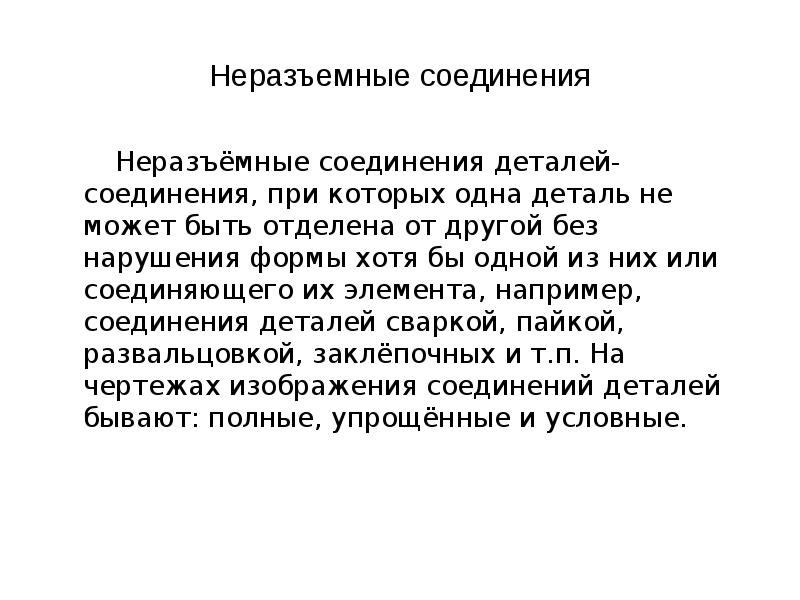

Неразъемные соединения Неразъёмные соединения деталей- соединения, при которых одна деталь не может быть отделена от другой без нарушения формы хотя бы одной из них или соединяющего их элемента, например, соединения деталей сваркой, пайкой, развальцовкой, заклёпочных и т.п. На чертежах изображения соединений деталей бывают: полные, упрощённые и условные.

Слайд 9

Описание слайда:

ГОСТ 2.313-82 Соединения пайкой, склеиванием, сшивкой и их условные изображения выполняются в соответствии с ГОСТ 2.313-82

Слайд 10

Описание слайда:

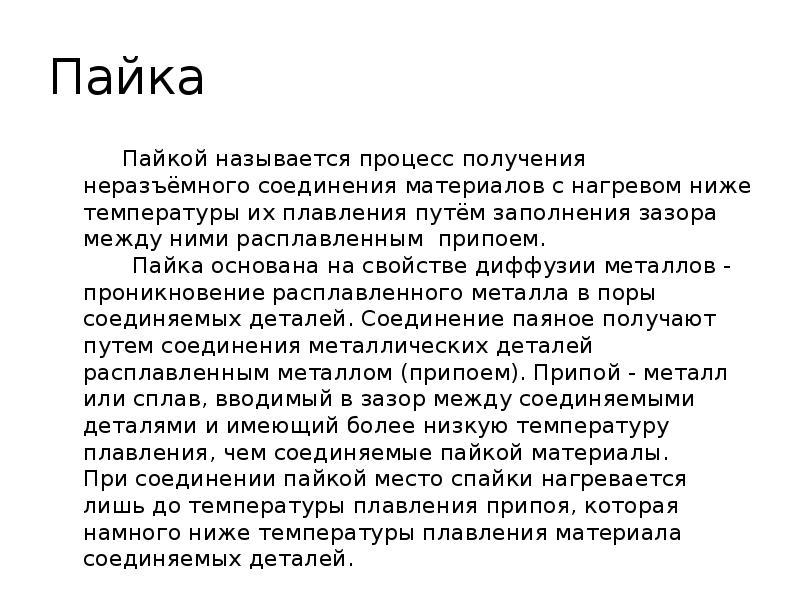

Пайка Пайкой называется процесс получения неразъёмного соединения материалов с нагревом ниже температуры их плавления путём заполнения зазора между ними расплавленным припоем. Пайка основана на свойстве диффузии металлов - проникновение расплавленного металла в поры соединяемых деталей. Соединение паяное получают путем соединения металлических деталей расплавленным металлом (припоем). Припой - металл или сплав, вводимый в зазор между соединяемыми деталями и имеющий более низкую температуру плавления, чем соединяемые пайкой материалы. При соединении пайкой место спайки нагревается лишь до температуры плавления припоя, которая намного ниже температуры плавления материала соединяемых деталей.

Слайд 11

Описание слайда:

Изображение и обозначение паяных швов На рис. изображены швы, полученные пайкой. Припой на видах и в разрезах изображают линией 2S (зазор заполненный припоем), то есть линией в два раза толще линий контура деталей. К паянному шву на одном из видов, где он виден, подводят линию-выноску и знаком (дуга радиусом R2-R3). Если шов выполнен по замкнутой линии, то линию-выноску оканчивают окружностью диаметром 3...4 мм выполняемый тонкой линией.

Слайд 12

Описание слайда:

Недопущение искажения деталей Зазор и припой вычерчиваются за счёт охватывающей детали, например, форма втулки не должна искажаться при изображении зазора, как это представлено на рис.

Слайд 13

Описание слайда:

Примеры обозначения паяных швов

Слайд 14

Описание слайда:

Обозначение клеевых соединений Аналогично пайке выполняется изображение клеевых соединений, но на линии выноски изображается знак К

Слайд 15

Описание слайда:

ПРАКТИЧЕСКАЯ ЧАСТЬ

Слайд 16

Описание слайда:

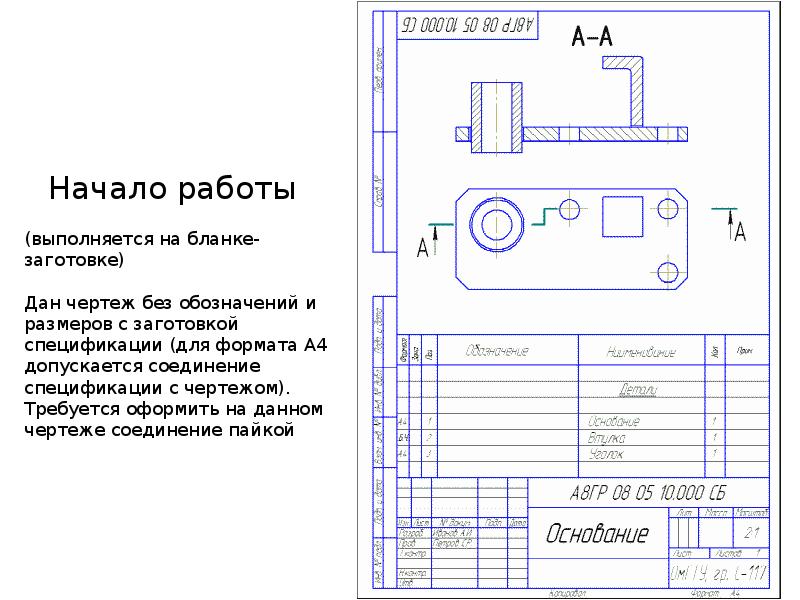

Начало работы (выполняется на бланке-заготовке) Дан чертеж без обозначений и размеров с заготовкой спецификации (для формата А4 допускается соединение спецификации с чертежом). Требуется оформить на данном чертеже соединение пайкой

Слайд 17

Описание слайда:

1 этап –изображения паяных швов Наносим на чертеже изображения паяных швов (чертится линией толщиной 2s )

Слайд 18

Описание слайда:

2 этап – изображение линии выноски паяных швов

Слайд 19

Описание слайда:

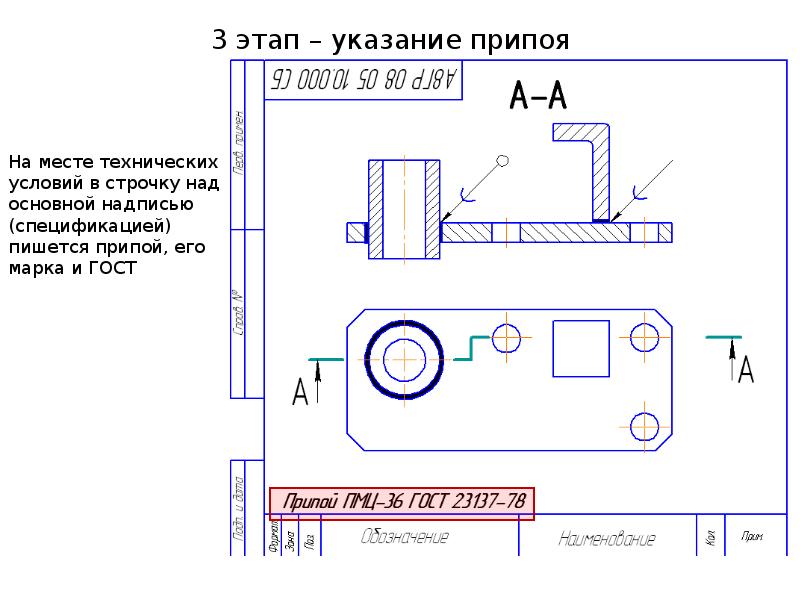

На месте технических условий в строчку над основной надписью (спецификацией) пишется припой, его марка и ГОСТ

Слайд 20

Описание слайда:

4 этап –заполнение спецификации (теория) Для определения состава сборочной единицы на отдельных листах формата А4 выполняется спецификация. Спецификация - документ, определяющий состав сборочной единицы. Форма, размеры и порядок заполнения спецификации установлены ГОСТ 2.103-68* Спецификация состоит из разделов, которые располагаются в следующей последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты. Наличие их определяется составом изделия.

Слайд 21

Описание слайда:

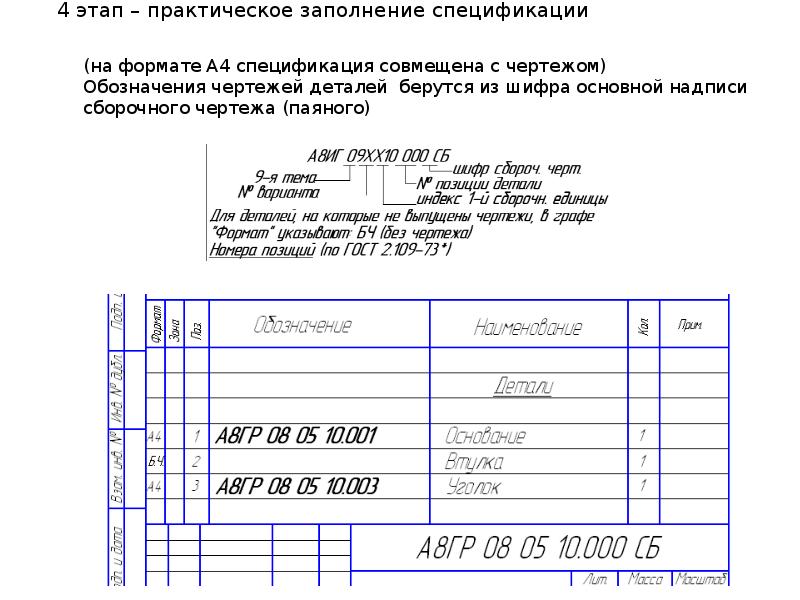

4 этап – практическое заполнение спецификации

Слайд 22

Описание слайда:

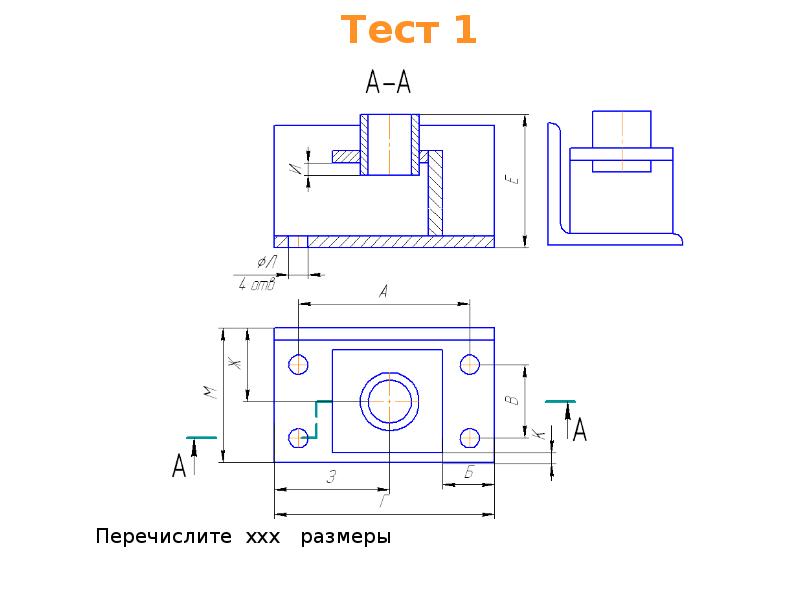

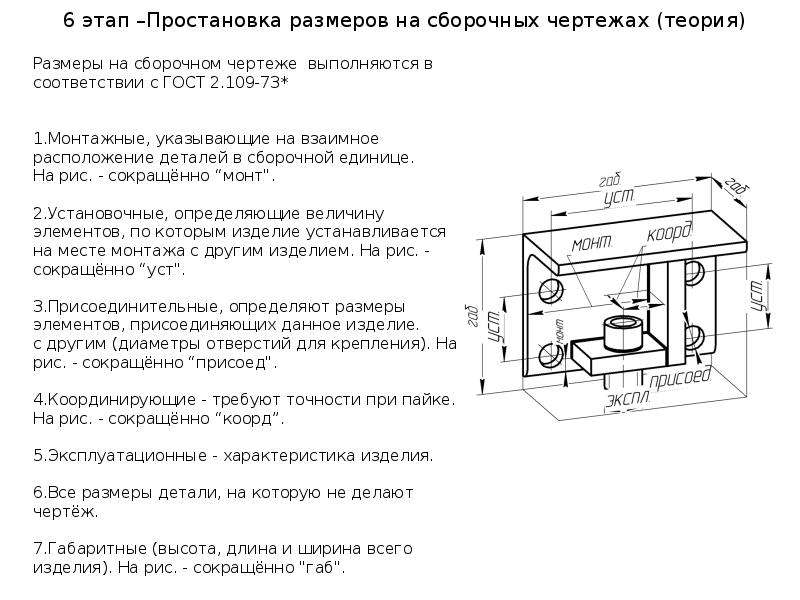

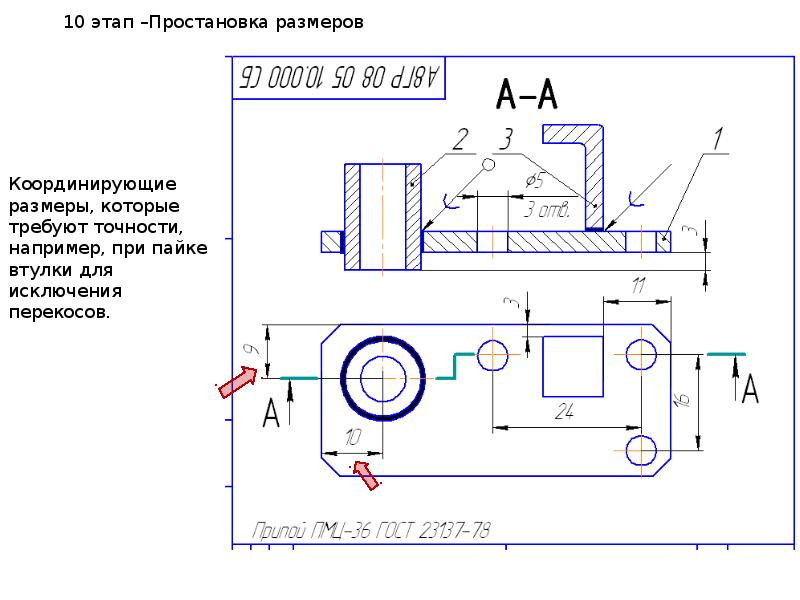

5 этап –Простановка позиций Позиции располагаются в одну строку или колонку вокруг вида (если позиций много, то вокруг какого либо вида мысленно создается прямоугольник и позиции располагаются на его сторонах
