Слайд 1

Описание слайда:

ИНЖЕНЕРНАЯ ГРАФИКА Киселева Наталья Николаевна, канд. пед. наук, доцент

Слайд 2

Описание слайда:

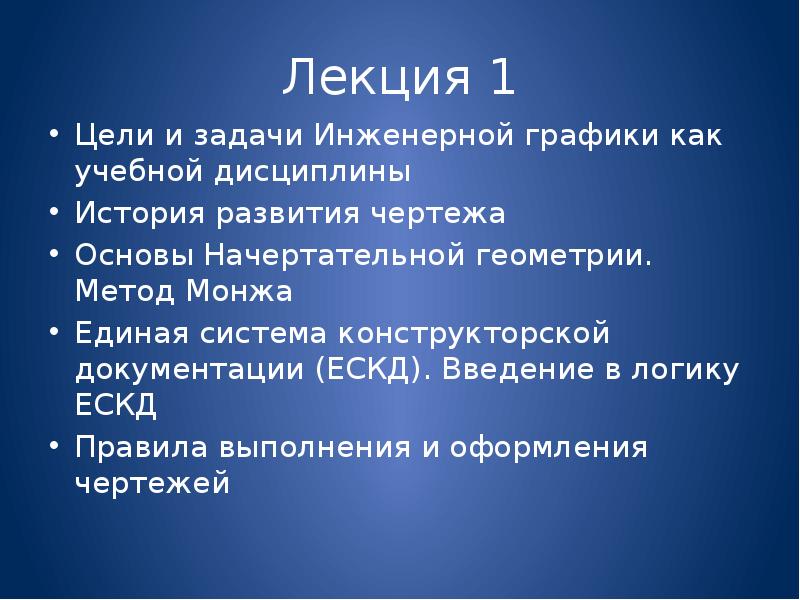

Лекция 1 Цели и задачи Инженерной графики как учебной дисциплины История развития чертежа Основы Начертательной геометрии. Метод Монжа Единая система конструкторской документации (ЕСКД). Введение в логику ЕСКД Правила выполнения и оформления чертежей

Слайд 3

Описание слайда:

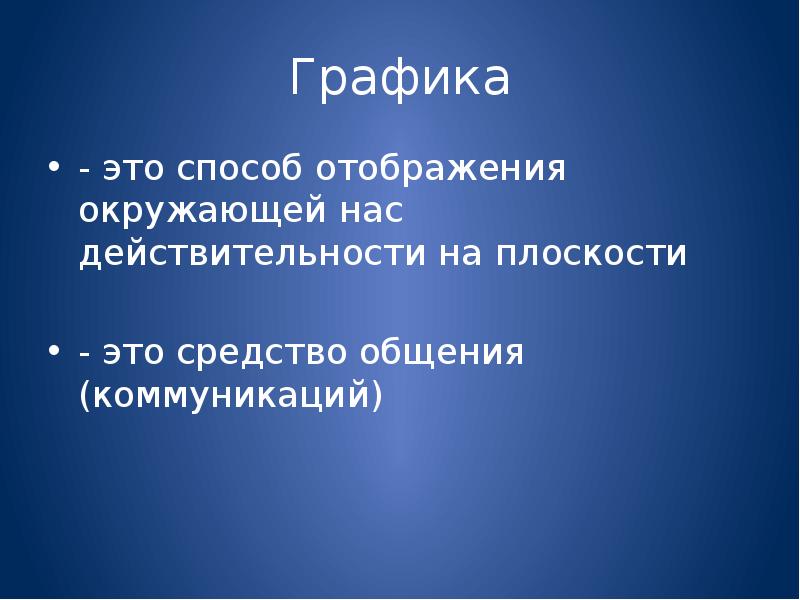

Графика - это способ отображения окружающей нас действительности на плоскости - это средство общения (коммуникаций)

Слайд 4

Описание слайда:

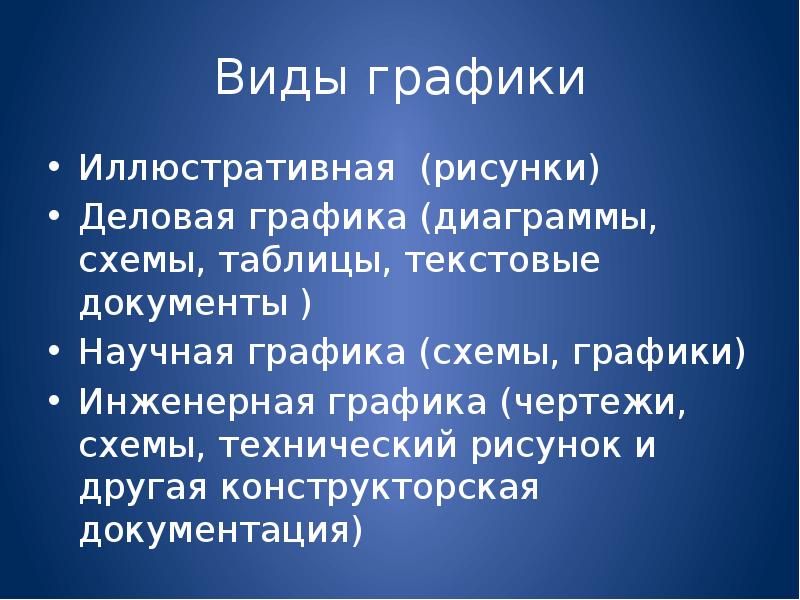

Виды графики Иллюстративная (рисунки) Деловая графика (диаграммы, схемы, таблицы, текстовые документы ) Научная графика (схемы, графики) Инженерная графика (чертежи, схемы, технический рисунок и другая конструкторская документация)

Слайд 5

Описание слайда:

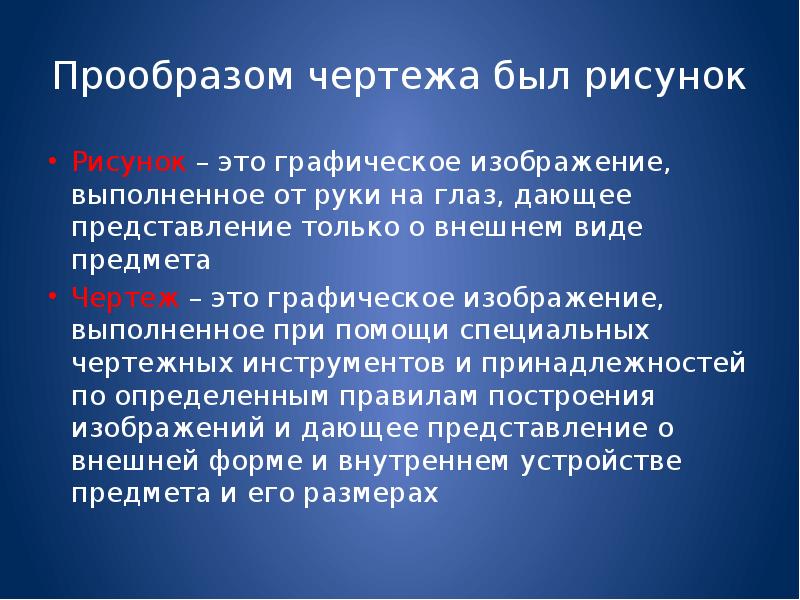

Прообразом чертежа был рисунок Рисунок – это графическое изображение, выполненное от руки на глаз, дающее представление только о внешнем виде предмета Чертеж – это графическое изображение, выполненное при помощи специальных чертежных инструментов и принадлежностей по определенным правилам построения изображений и дающее представление о внешней форме и внутреннем устройстве предмета и его размерах

Слайд 6

Описание слайда:

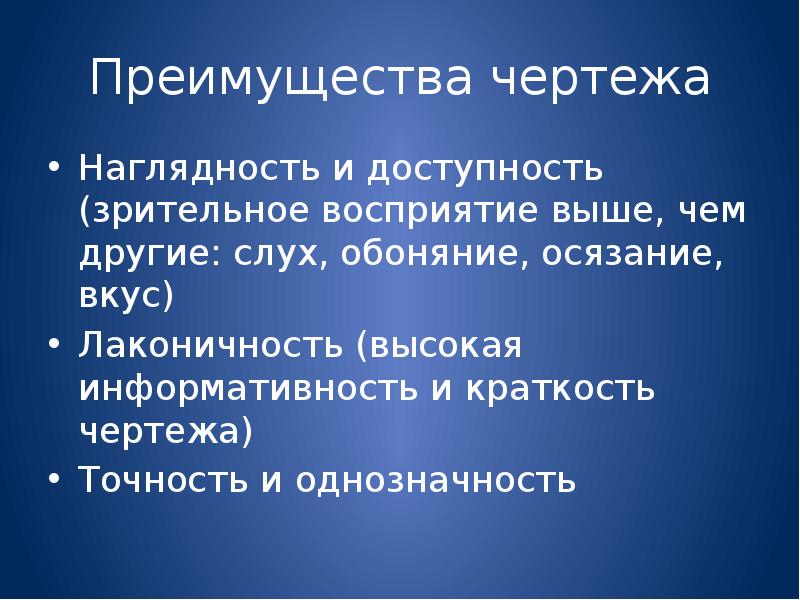

Преимущества чертежа Наглядность и доступность (зрительное восприятие выше, чем другие: слух, обоняние, осязание, вкус) Лаконичность (высокая информативность и краткость чертежа) Точность и однозначность

Слайд 7

Описание слайда:

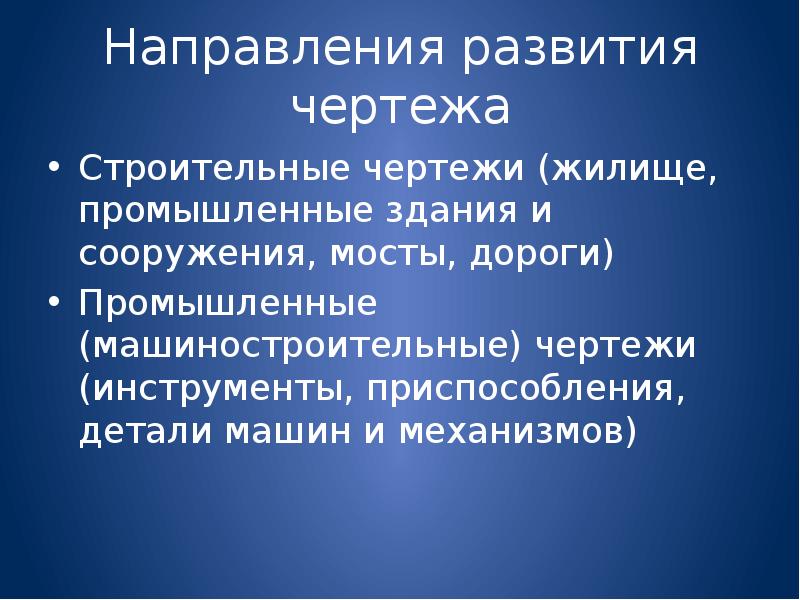

Направления развития чертежа Строительные чертежи (жилище, промышленные здания и сооружения, мосты, дороги) Промышленные (машиностроительные) чертежи (инструменты, приспособления, детали машин и механизмов)

Слайд 8

Описание слайда:

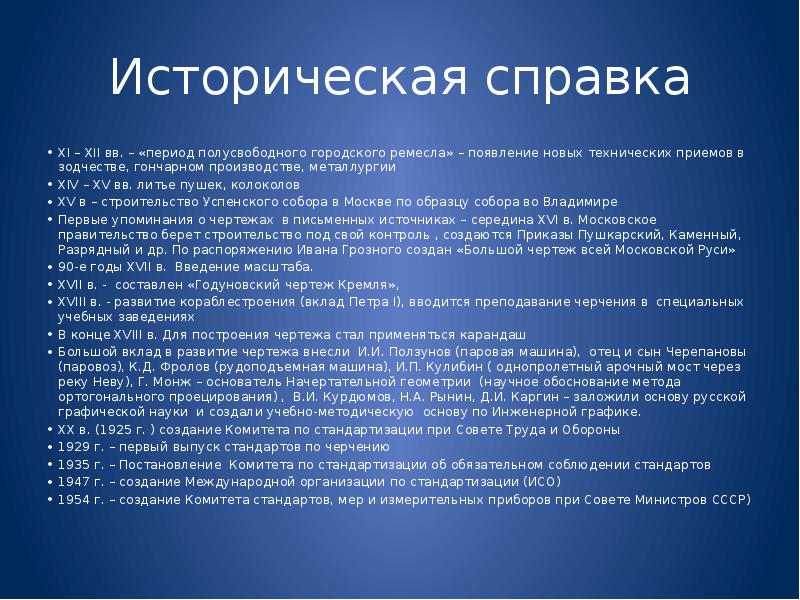

Историческая справка XI – XII вв. – «период полусвободного городского ремесла» – появление новых технических приемов в зодчестве, гончарном производстве, металлургии XIV – XV вв. литье пушек, колоколов XV в – строительство Успенского собора в Москве по образцу собора во Владимире Первые упоминания о чертежах в письменных источниках – середина XVI в. Московское правительство берет строительство под свой контроль , создаются Приказы Пушкарский, Каменный, Разрядный и др. По распоряжению Ивана Грозного создан «Большой чертеж всей Московской Руси» 90-е годы XVII в. Введение масштаба. XVII в. - составлен «Годуновский чертеж Кремля», XVIII в. - развитие кораблестроения (вклад Петра I), вводится преподавание черчения в специальных учебных заведениях В конце XVIII в. Для построения чертежа стал применяться карандаш Большой вклад в развитие чертежа внесли И.И. Ползунов (паровая машина), отец и сын Черепановы (паровоз), К.Д. Фролов (рудоподъемная машина), И.П. Кулибин ( однопролетный арочный мост через реку Неву), Г. Монж – основатель Начертательной геометрии (научное обоснование метода ортогонального проецирования) , В.И. Курдюмов, Н.А. Рынин, Д.И. Каргин – заложили основу русской графической науки и создали учебно-методическую основу по Инженерной графике. XX в. (1925 г. ) создание Комитета по стандартизации при Совете Труда и Обороны 1929 г. – первый выпуск стандартов по черчению 1935 г. – Постановление Комитета по стандартизации об обязательном соблюдении стандартов 1947 г. – создание Международной организации по стандартизации (ИСО) 1954 г. – создание Комитета стандартов, мер и измерительных приборов при Совете Министров СССР)

Слайд 9

Описание слайда:

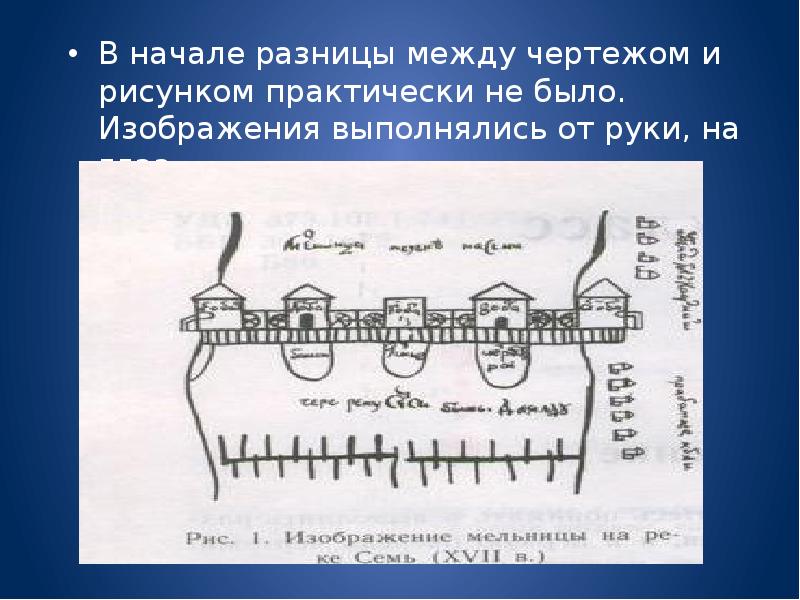

В начале разницы между чертежом и рисунком практически не было. Изображения выполнялись от руки, на глаз В начале разницы между чертежом и рисунком практически не было. Изображения выполнялись от руки, на глаз

Слайд 10

Описание слайда:

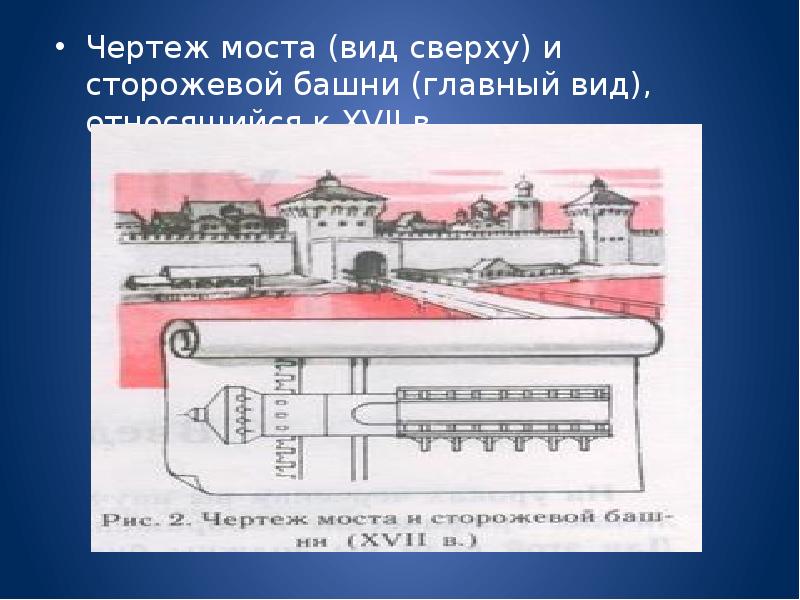

Чертеж моста (вид сверху) и сторожевой башни (главный вид), относящийся к XVII в Чертеж моста (вид сверху) и сторожевой башни (главный вид), относящийся к XVII в

Слайд 11

Описание слайда:

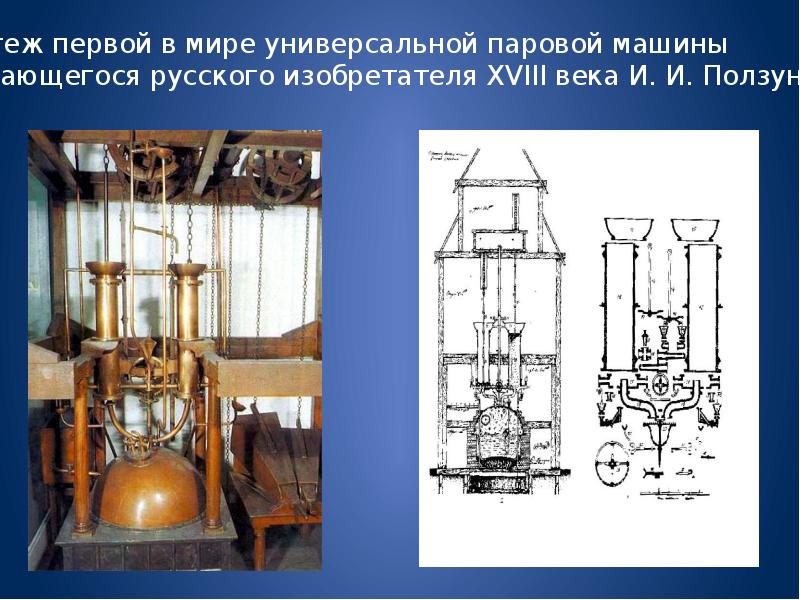

Слайд 12

Описание слайда:

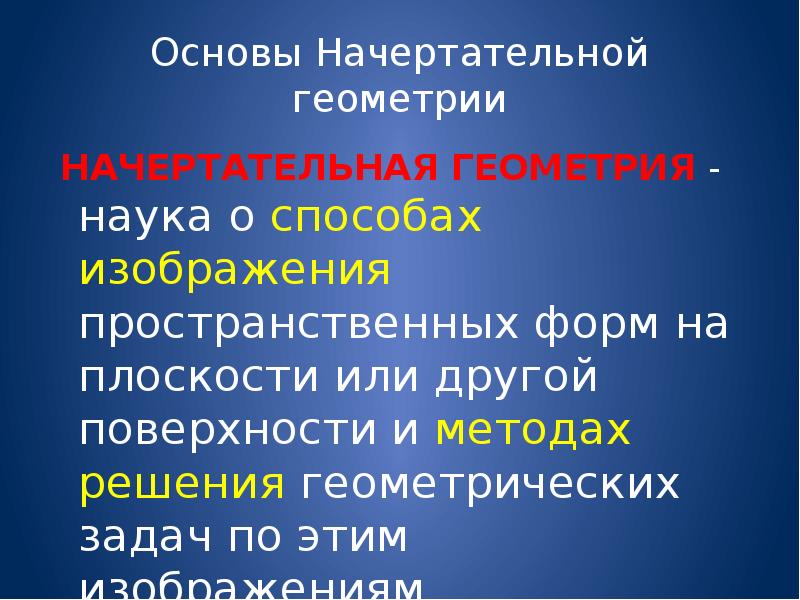

Основы Начертательной геометрии НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ - наука о способах изображения пространственных форм на плоскости или другой поверхности и методах решения геометрических задач по этим изображениям

Слайд 13

Описание слайда:

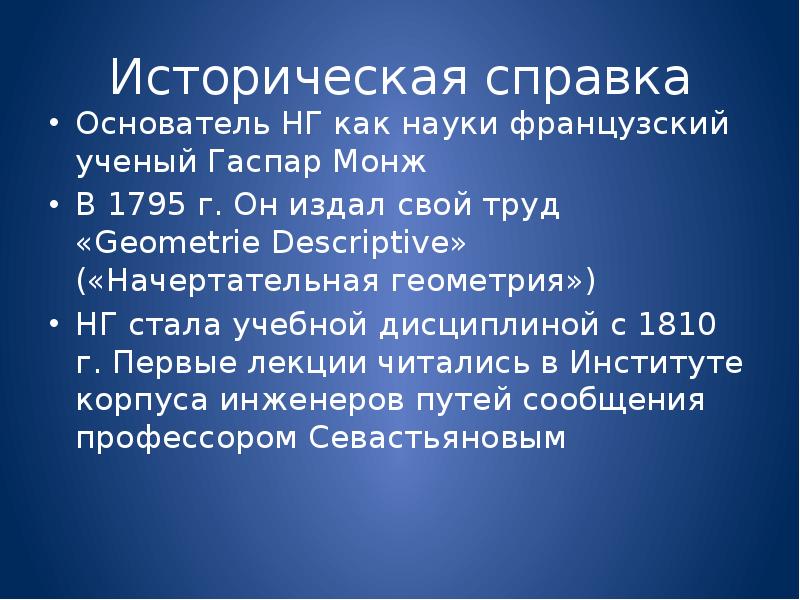

Историческая справка Основатель НГ как науки французский ученый Гаспар Монж В 1795 г. Он издал свой труд «Geometrie Descriptive» («Начертательная геометрия») НГ стала учебной дисциплиной с 1810 г. Первые лекции читались в Институте корпуса инженеров путей сообщения профессором Севастьяновым

Слайд 14

Описание слайда:

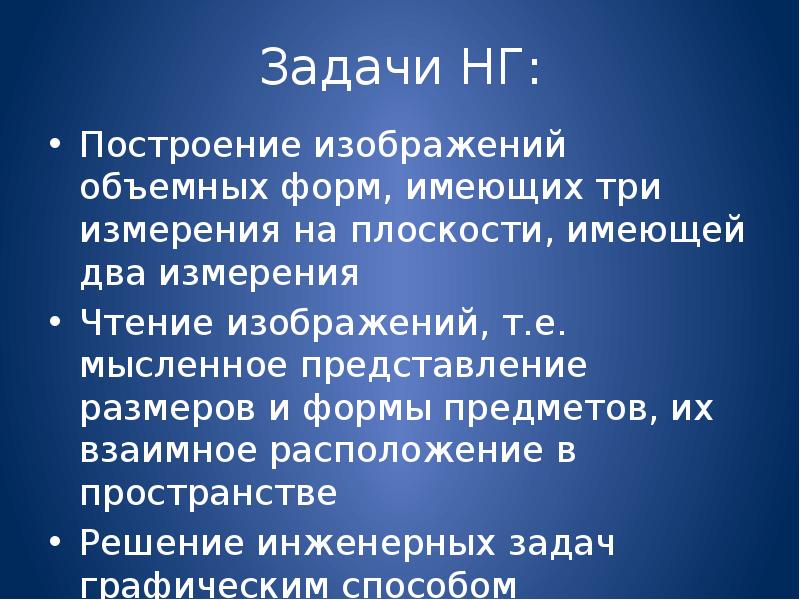

Задачи НГ: Построение изображений объемных форм, имеющих три измерения на плоскости, имеющей два измерения Чтение изображений, т.е. мысленное представление размеров и формы предметов, их взаимное расположение в пространстве Решение инженерных задач графическим способом Развитие пространственного воображения

Слайд 15

Описание слайда:

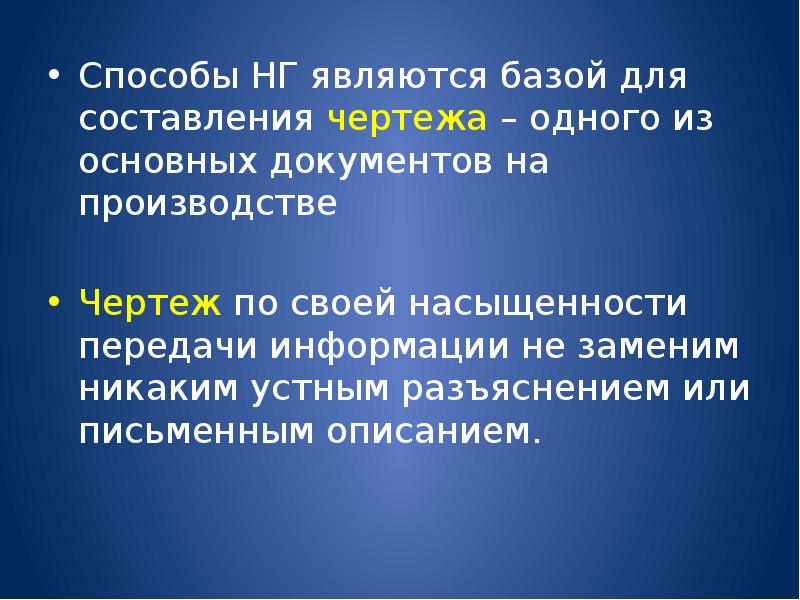

Способы НГ являются базой для составления чертежа – одного из основных документов на производстве Способы НГ являются базой для составления чертежа – одного из основных документов на производстве Чертеж по своей насыщенности передачи информации не заменим никаким устным разъяснением или письменным описанием.

Слайд 16

Описание слайда:

«Если чертеж является языком техники одинаково понятным всем народам, то НГ является грамматикой этого международного языка, т.к. она учит нас не только читать чужие мысли, но и передавать свои, пользуясь только точками и линиями, как элементами всякого изображения» «Если чертеж является языком техники одинаково понятным всем народам, то НГ является грамматикой этого международного языка, т.к. она учит нас не только читать чужие мысли, но и передавать свои, пользуясь только точками и линиями, как элементами всякого изображения» Профессор В.И. Курдюмов

Слайд 17

Описание слайда:

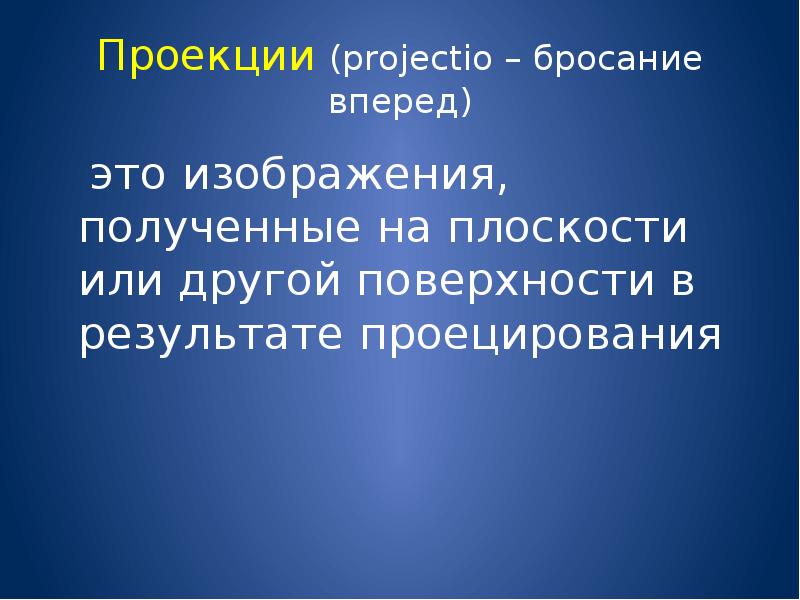

Проекции (projectio – бросание вперед) это изображения, полученные на плоскости или другой поверхности в результате проецирования

Слайд 18

Описание слайда:

ПРОЕКЦИИ Центральные Параллельные (Перспектива) Прямоугольные Косоугольные (ортогональные) - аксонометрические - аксонометрические Проекции с числовыми отметками

Слайд 19

Описание слайда:

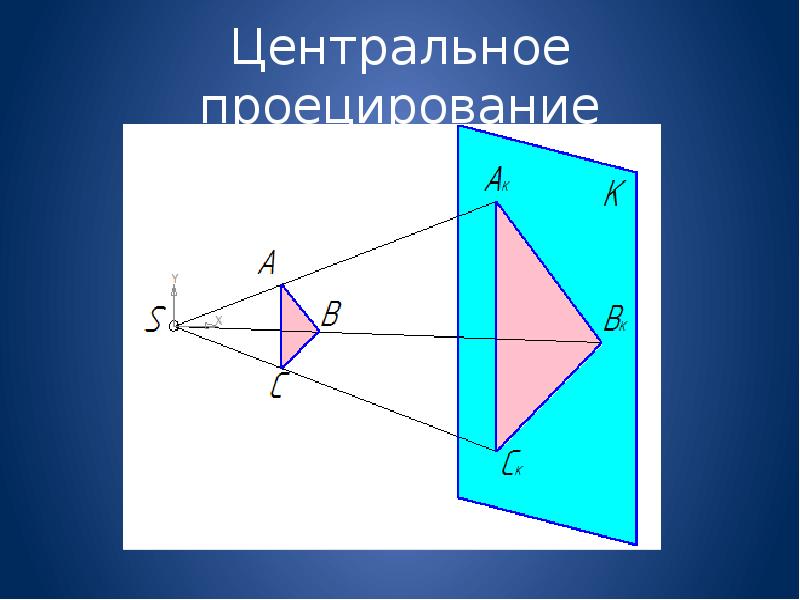

Центральное проецирование

Слайд 20

Описание слайда:

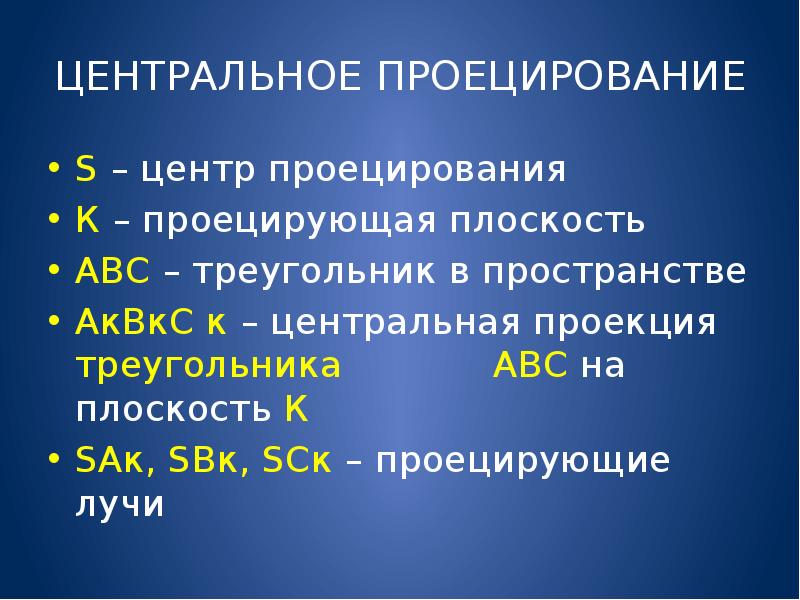

ЦЕНТРАЛЬНОЕ ПРОЕЦИРОВАНИЕ S – центр проецирования К – проецирующая плоскость АВС – треугольник в пространстве АкВкС к – центральная проекция треугольника АВС на плоскость К SАк, SBк, SCк – проецирующие лучи

Слайд 21

Описание слайда:

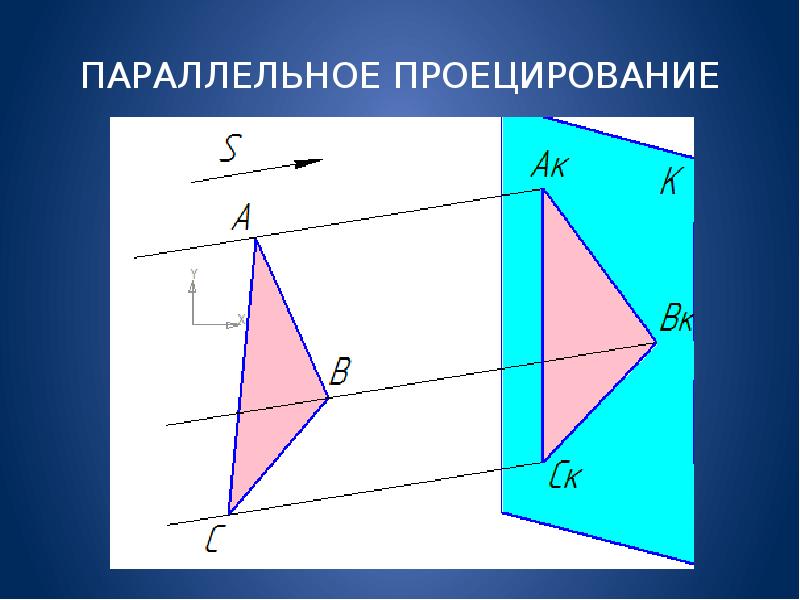

ПАРАЛЛЕЛЬНОЕ ПРОЕЦИРОВАНИЕ

Слайд 22

Описание слайда:

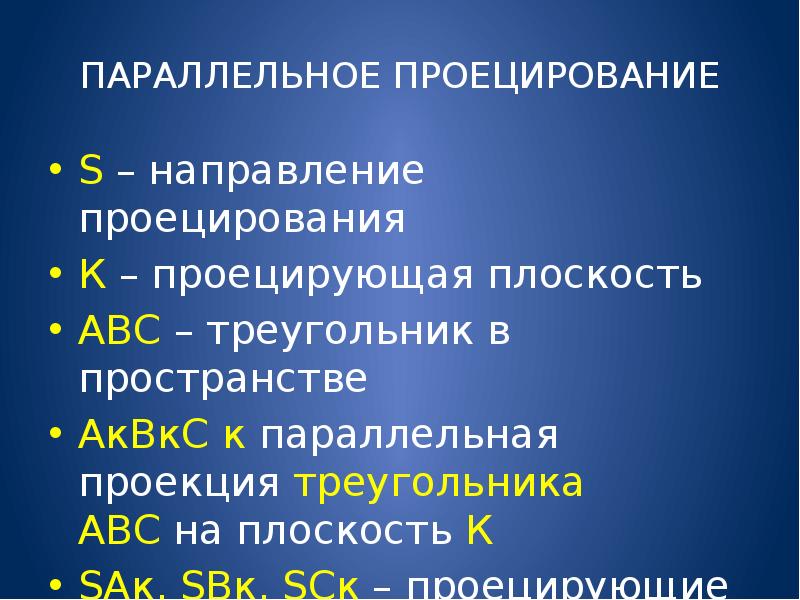

ПАРАЛЛЕЛЬНОЕ ПРОЕЦИРОВАНИЕ S – направление проецирования К – проецирующая плоскость АВС – треугольник в пространстве АкВкС к параллельная проекция треугольника АВС на плоскость К SАк, SBк, SCк – проецирующие лучи

Слайд 23

Описание слайда:

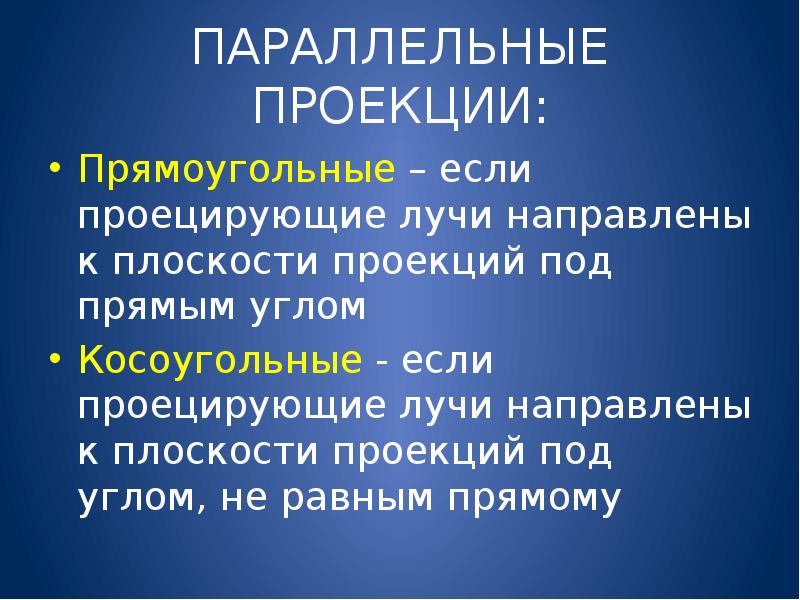

ПАРАЛЛЕЛЬНЫЕ ПРОЕКЦИИ: Прямоугольные – если проецирующие лучи направлены к плоскости проекций под прямым углом Косоугольные - если проецирующие лучи направлены к плоскости проекций под углом, не равным прямому

Слайд 24

Описание слайда:

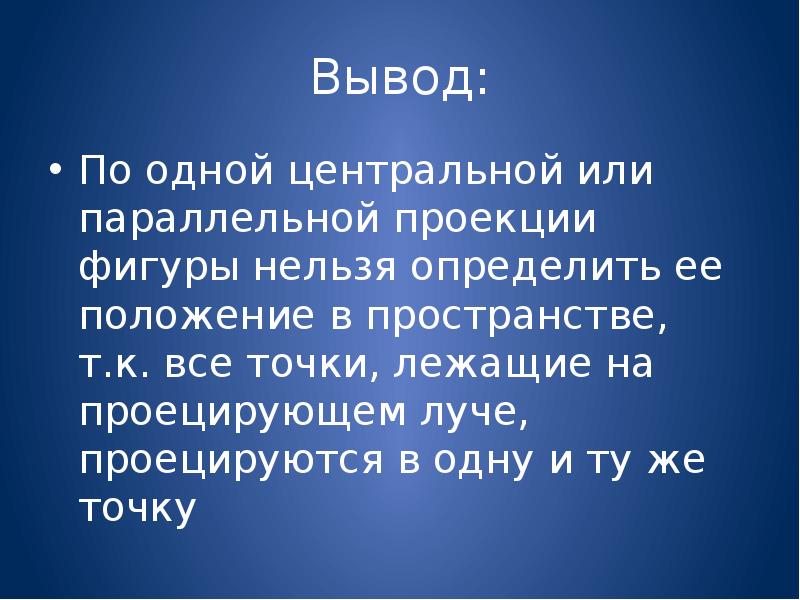

Вывод: По одной центральной или параллельной проекции фигуры нельзя определить ее положение в пространстве, т.к. все точки, лежащие на проецирующем луче, проецируются в одну и ту же точку

Слайд 25

Описание слайда:

Основоположник Начертательной геометрии Гаспар Монж "Очарование, сопровождающее науку, может победить свойственное людям отвращение к напряжению ума и заставить их находить удовольствие в упражнении своего разума, - что большинству людей представляется утомительным и скучным занятием".

Слайд 26

Описание слайда:

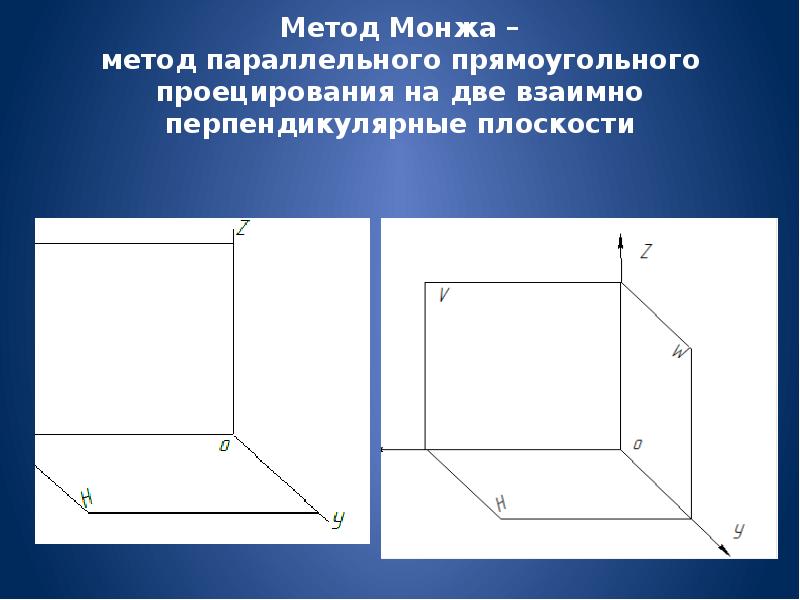

Метод Монжа – метод параллельного прямоугольного проецирования на две взаимно перпендикулярные плоскости

Слайд 27

Описание слайда:

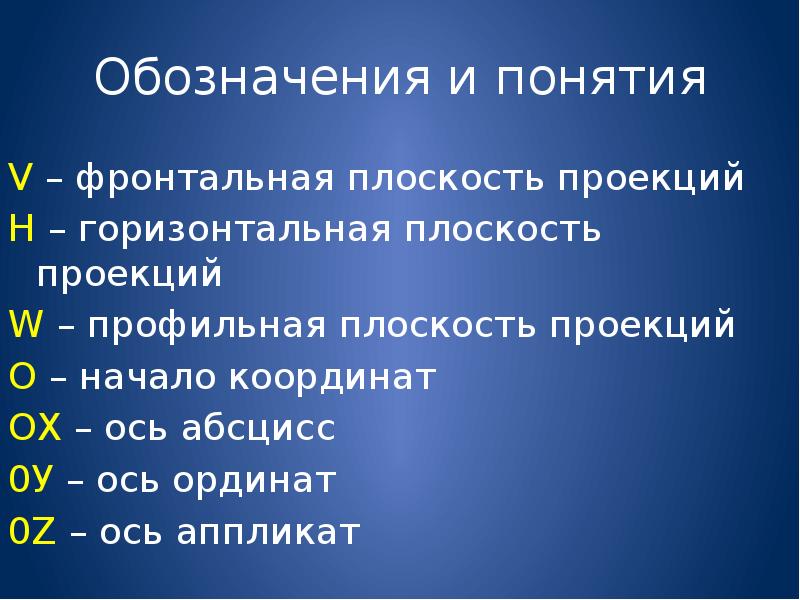

Обозначения и понятия V – фронтальная плоскость проекций H – горизонтальная плоскость проекций W – профильная плоскость проекций О – начало координат ОХ – ось абсцисс 0У – ось ординат 0Z – ось аппликат

Слайд 28

Описание слайда:

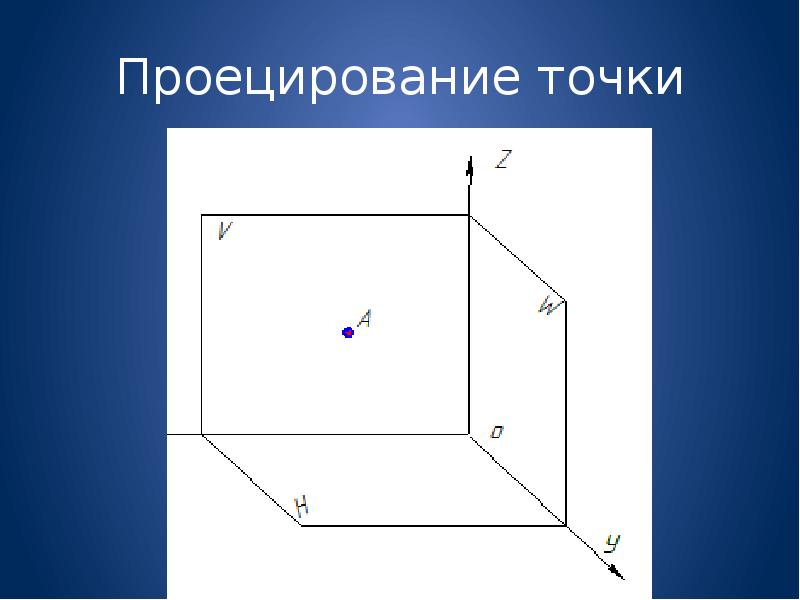

Проецирование точки

Слайд 29

Описание слайда:

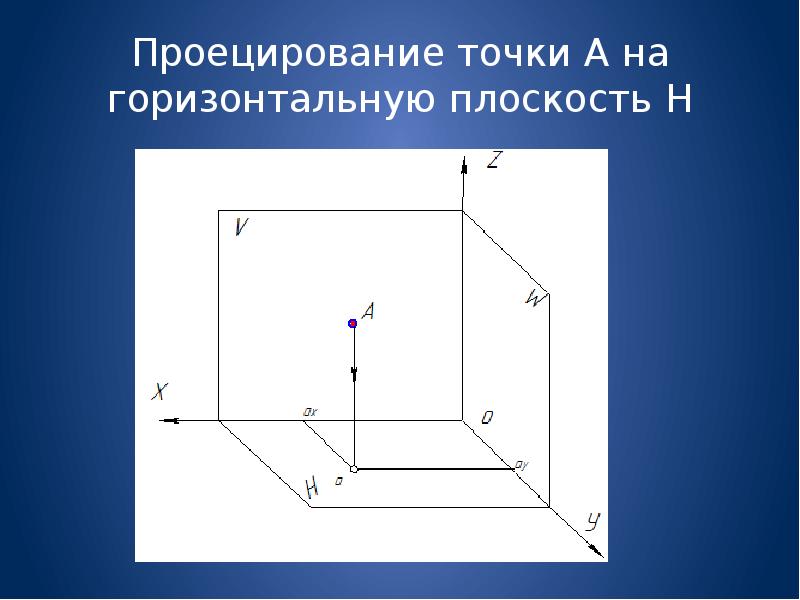

Проецирование точки А на горизонтальную плоскость Н

Слайд 30

Описание слайда:

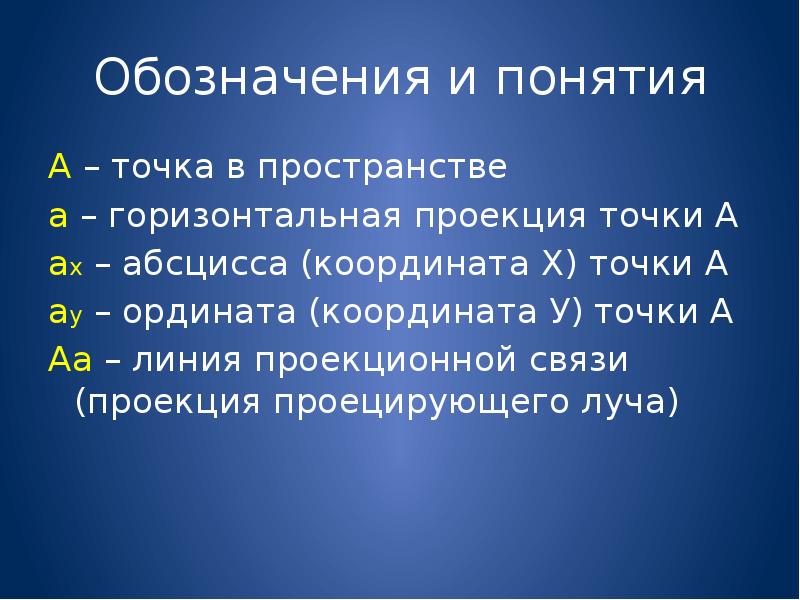

Обозначения и понятия А – точка в пространстве а – горизонтальная проекция точки А ах – абсцисса (координата Х) точки А ау – ордината (координата У) точки А Аа – линия проекционной связи (проекция проецирующего луча)

Слайд 31

Описание слайда:

Проецирование точки А на горизонтальную плоскость Н и фронтальную плоскость V

Слайд 32

Описание слайда:

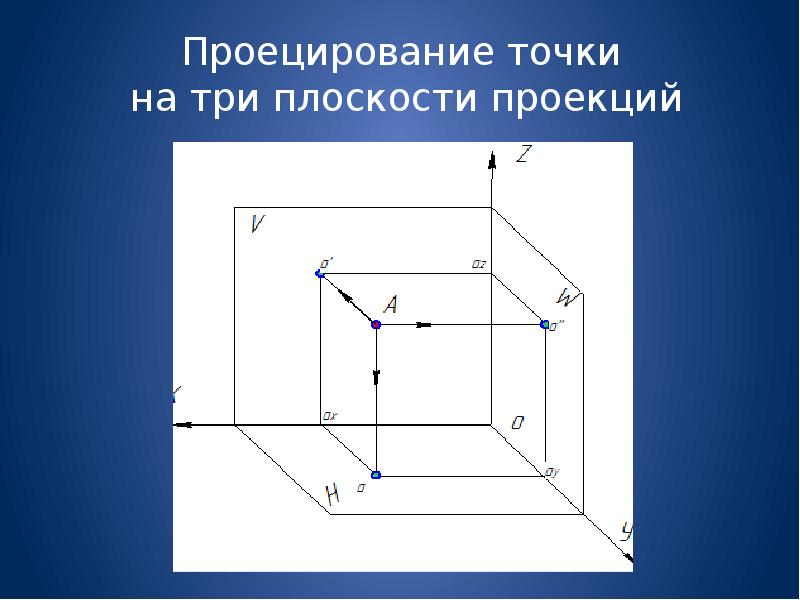

Проецирование точки на три плоскости проекций

Слайд 33

Описание слайда:

Поворот плоскостей Н и W (совмещение с плоскостью V)

Слайд 34

Описание слайда:

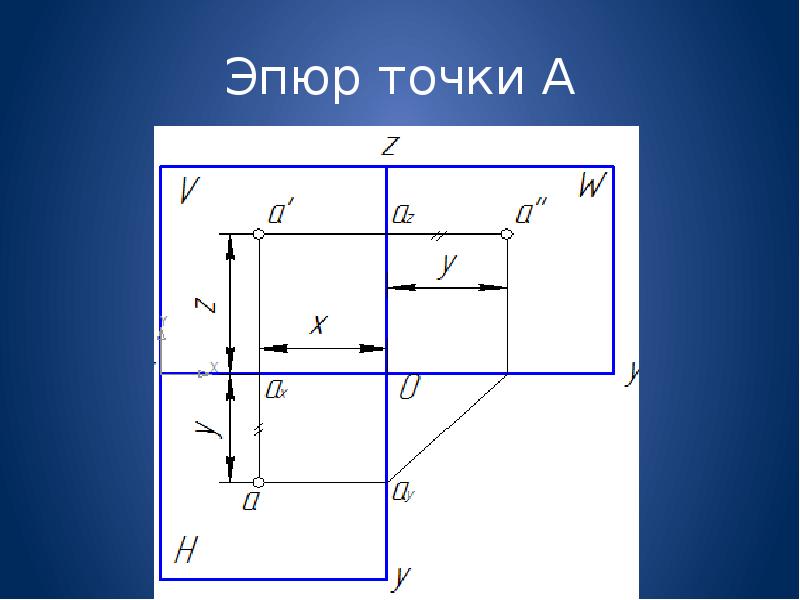

Эпюр точки А

Слайд 35

Описание слайда:

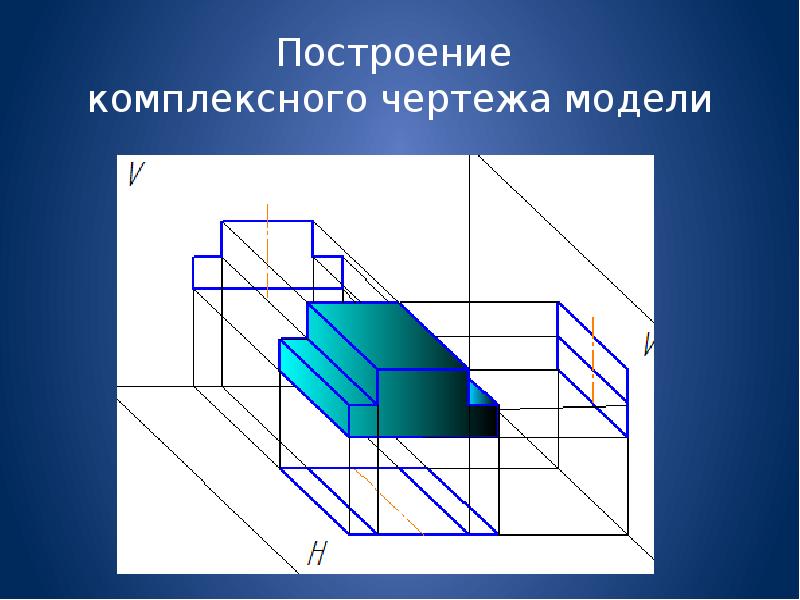

Построение комплексного чертежа модели

Слайд 36

Описание слайда:

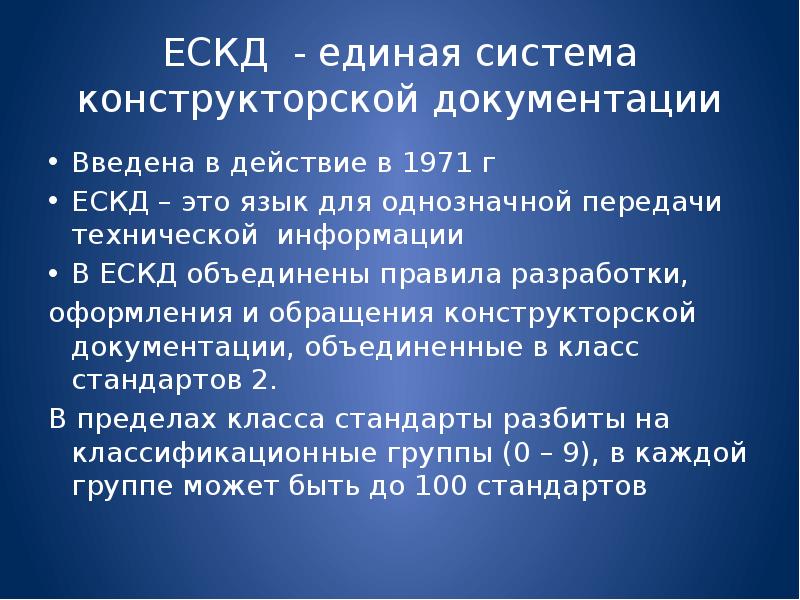

ЕСКД - единая система конструкторской документации Введена в действие в 1971 г ЕСКД – это язык для однозначной передачи технической информации В ЕСКД объединены правила разработки, оформления и обращения конструкторской документации, объединенные в класс стандартов 2. В пределах класса стандарты разбиты на классификационные группы (0 – 9), в каждой группе может быть до 100 стандартов

Слайд 37

Описание слайда:

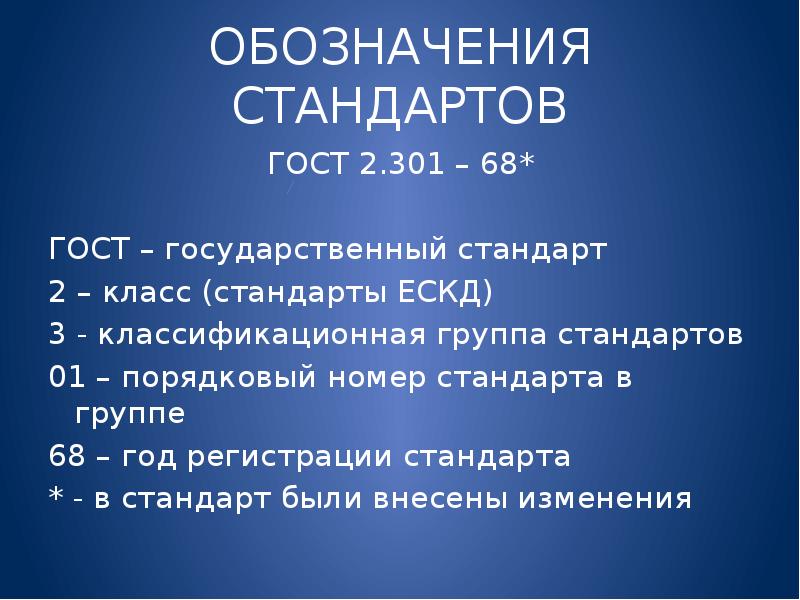

ОБОЗНАЧЕНИЯ СТАНДАРТОВ ГОСТ 2.301 – 68* ГОСТ – государственный стандарт 2 – класс (стандарты ЕСКД) 3 - классификационная группа стандартов 01 – порядковый номер стандарта в группе 68 – год регистрации стандарта * - в стандарт были внесены изменения

Слайд 38

Описание слайда:

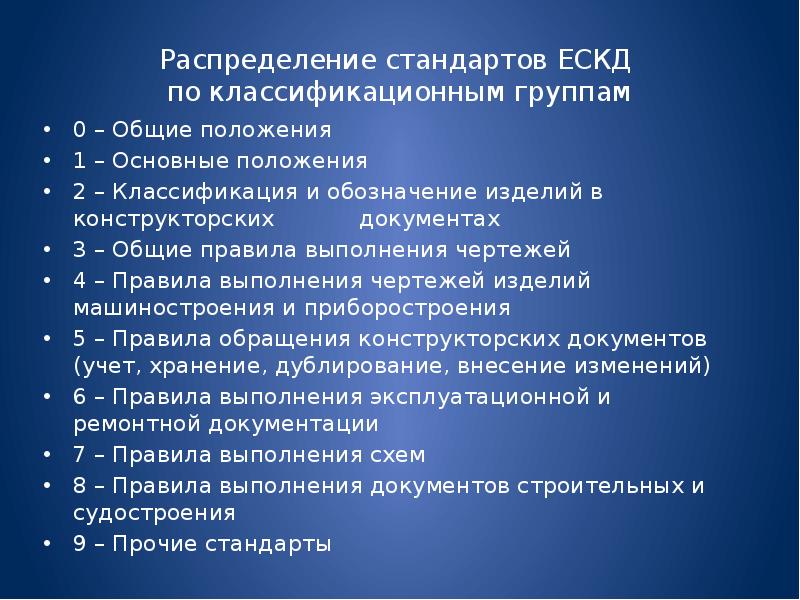

Распределение стандартов ЕСКД по классификационным группам 0 – Общие положения 1 – Основные положения 2 – Классификация и обозначение изделий в конструкторских документах 3 – Общие правила выполнения чертежей 4 – Правила выполнения чертежей изделий машиностроения и приборостроения 5 – Правила обращения конструкторских документов (учет, хранение, дублирование, внесение изменений) 6 – Правила выполнения эксплуатационной и ремонтной документации 7 – Правила выполнения схем 8 – Правила выполнения документов строительных и судостроения 9 – Прочие стандарты

Слайд 39

Описание слайда:

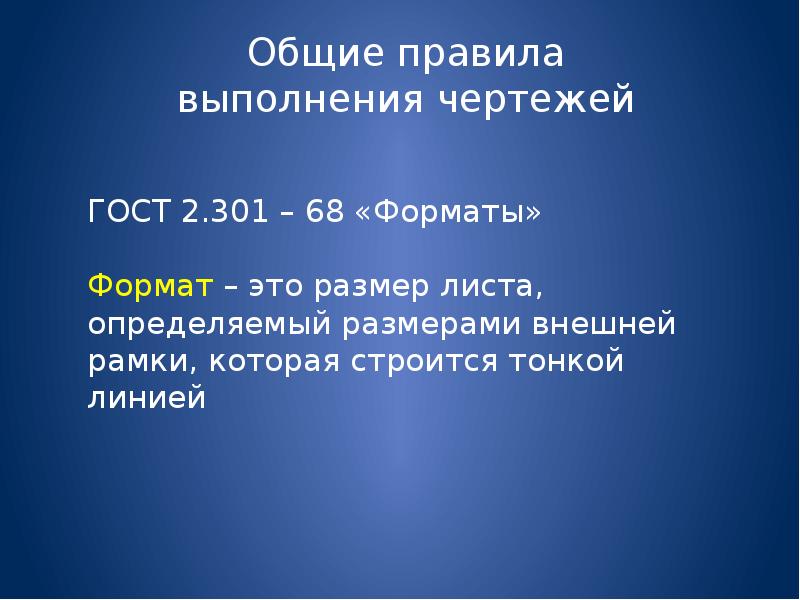

Общие правила выполнения чертежей

Слайд 40

Описание слайда:

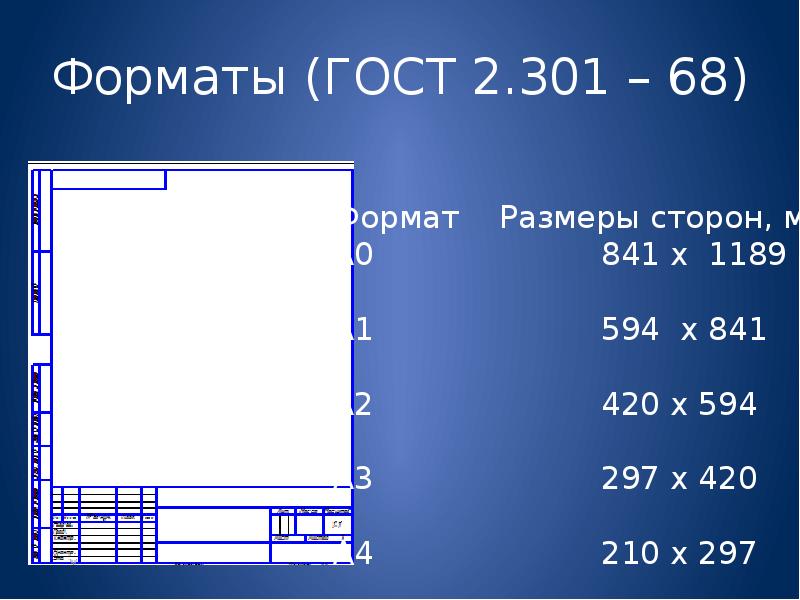

Форматы (ГОСТ 2.301 – 68)

Слайд 41

Описание слайда:

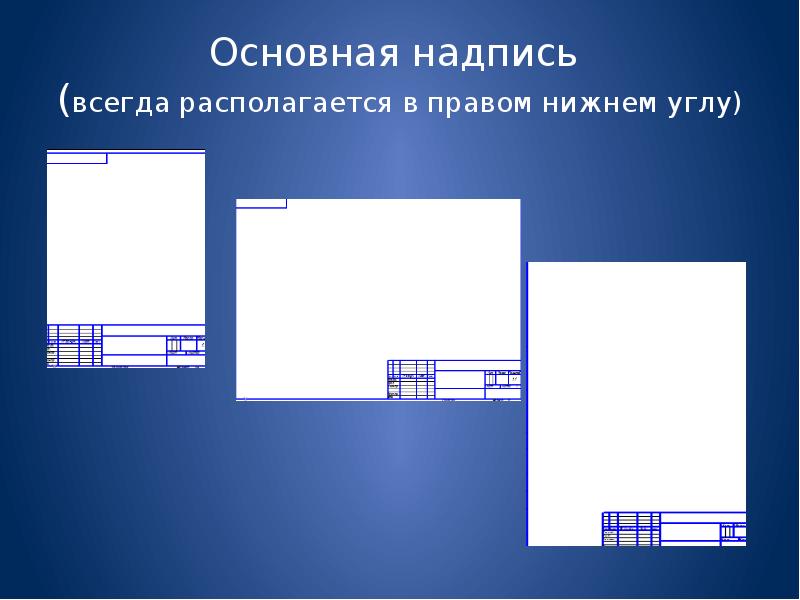

Основная надпись (всегда располагается в правом нижнем углу)

Слайд 42

Описание слайда:

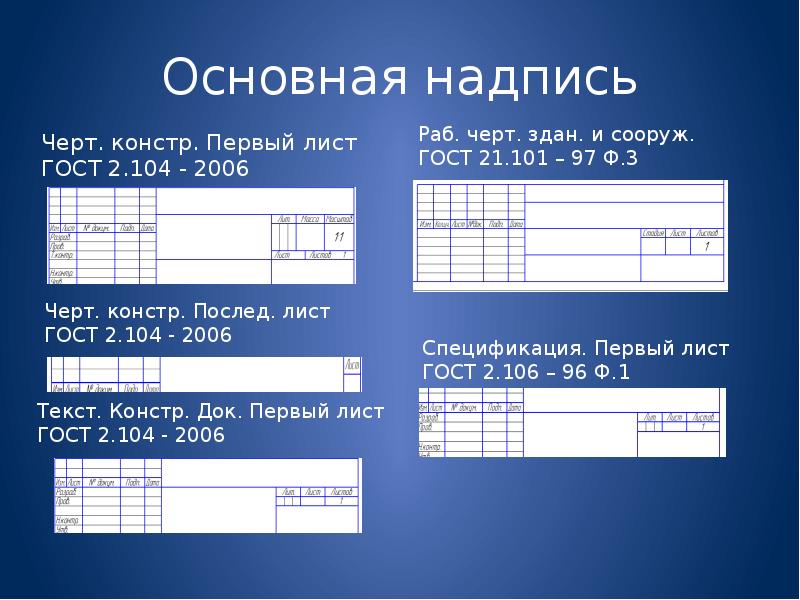

Основная надпись

Слайд 43

Описание слайда:

Масштабы (ГОСТ 2.302 – 68*) Масштаб – это отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре Натуральная величина: 1:1 Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1;20; 1;25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000 Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

Слайд 44

Описание слайда:

Линии (ГОСТ 2.303 – 68*) устанавливает начертание и назначение линий

Слайд 45

Описание слайда:

Типы линий и их применение на чертеже

Слайд 46

Описание слайда:

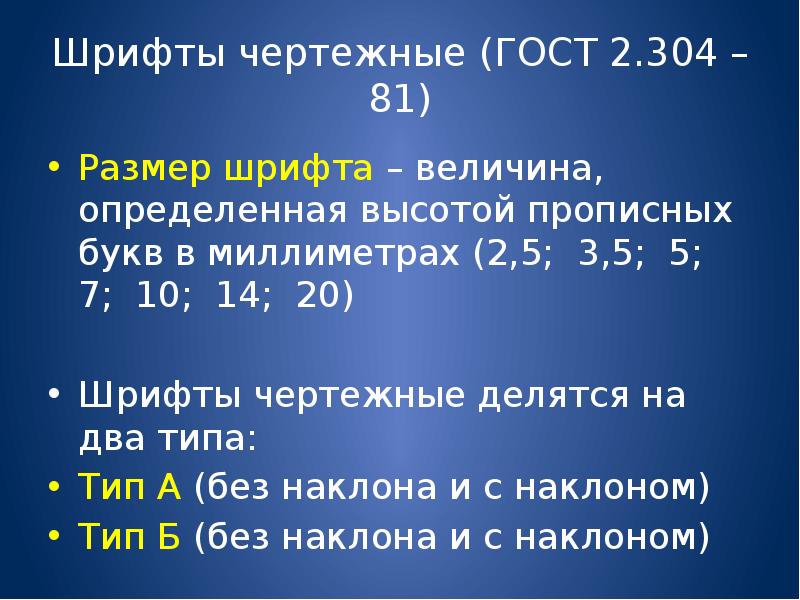

Шрифты чертежные (ГОСТ 2.304 – 81) Размер шрифта – величина, определенная высотой прописных букв в миллиметрах (2,5; 3,5; 5; 7; 10; 14; 20) Шрифты чертежные делятся на два типа: Тип А (без наклона и с наклоном) Тип Б (без наклона и с наклоном)
