Слайд 1

Описание слайда:

Перспективы использования газовой хроматографии в «скрининг» - анализе «летучих ядов».

Слайд 2

Описание слайда:

План:

Слайд 3

Описание слайда:

Введение Газовая хроматография — разновидность хроматографии, метод разделения летучих компонентов, при котором подвижной фазой служит инертный газ (газ-носитель), протекающий через неподвижную фазу с большой поверхностью.

Слайд 4

Описание слайда:

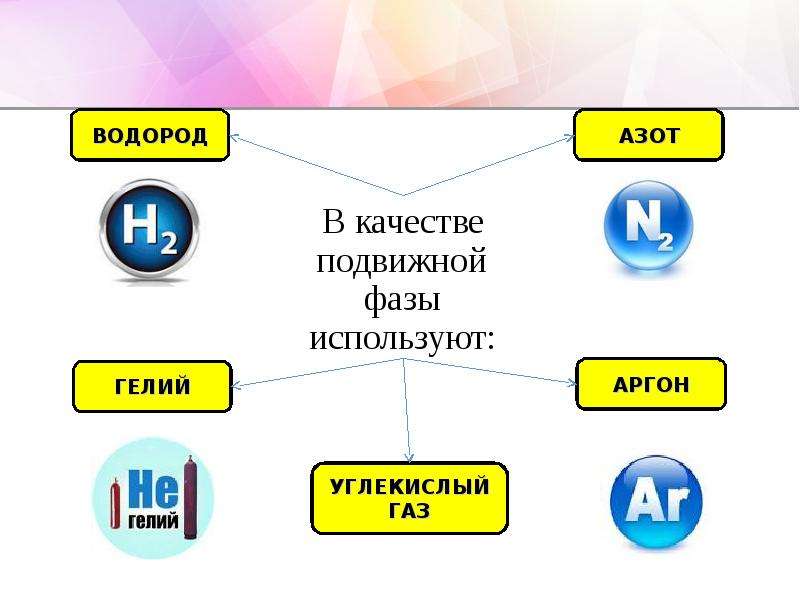

В качестве подвижной фазы используют:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

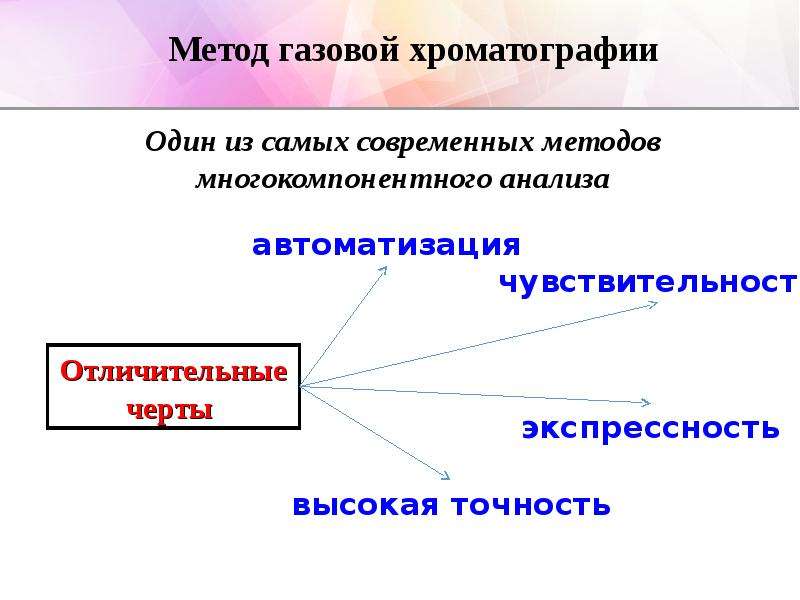

Метод газовой хроматографии

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Этот метод можно использовать для анализа: Этот метод можно использовать для анализа: Газообразных; Жидких; Твёрдых веществ. С молекулярной массой меньше 400, которые должны удовлетворять определённым требованиям.

Слайд 9

Описание слайда:

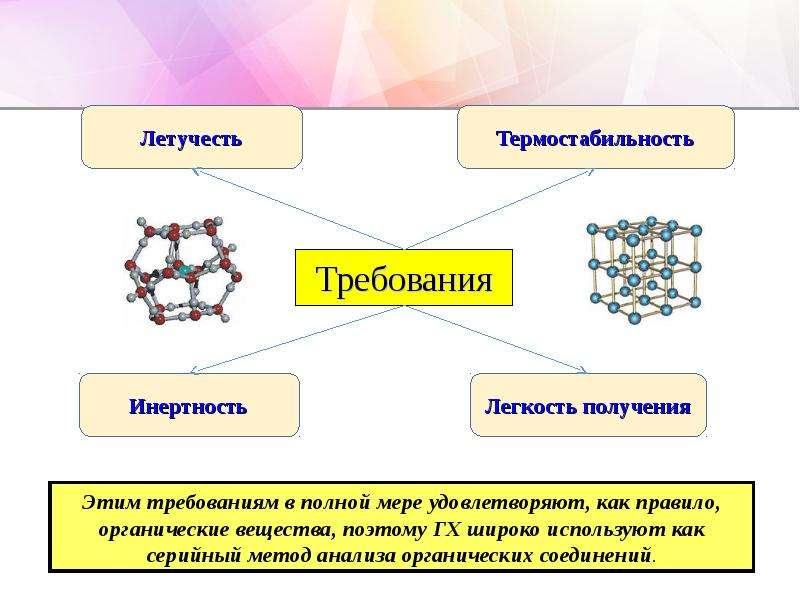

Требования

Слайд 10

Описание слайда:

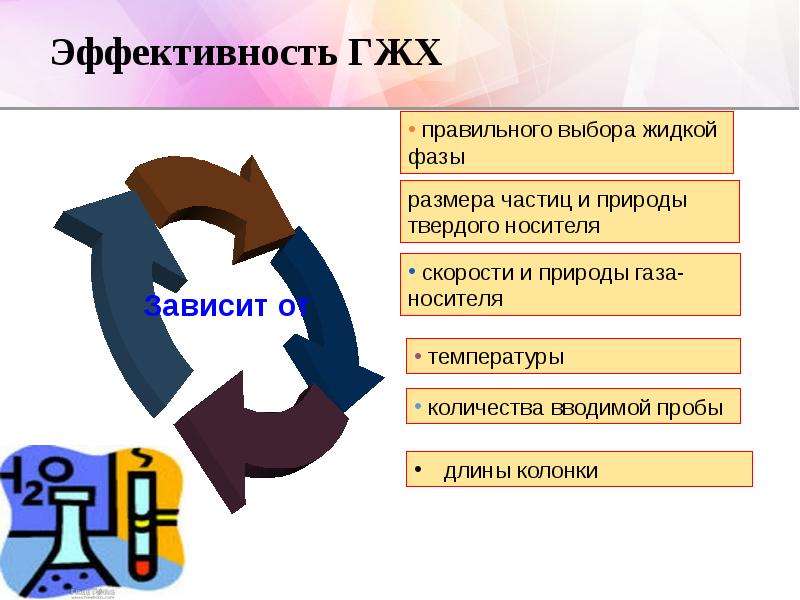

Эффективность ГЖХ

Слайд 11

Описание слайда:

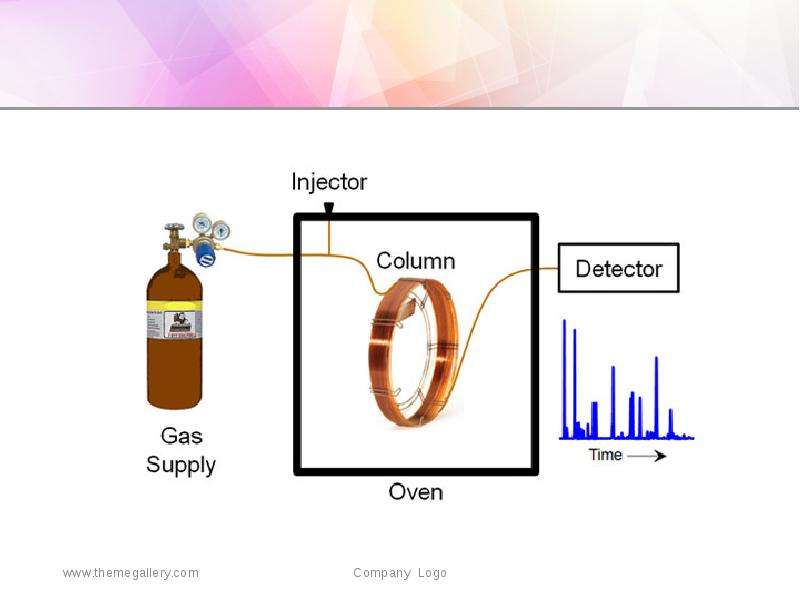

Оборудование для газовой хроматографии

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

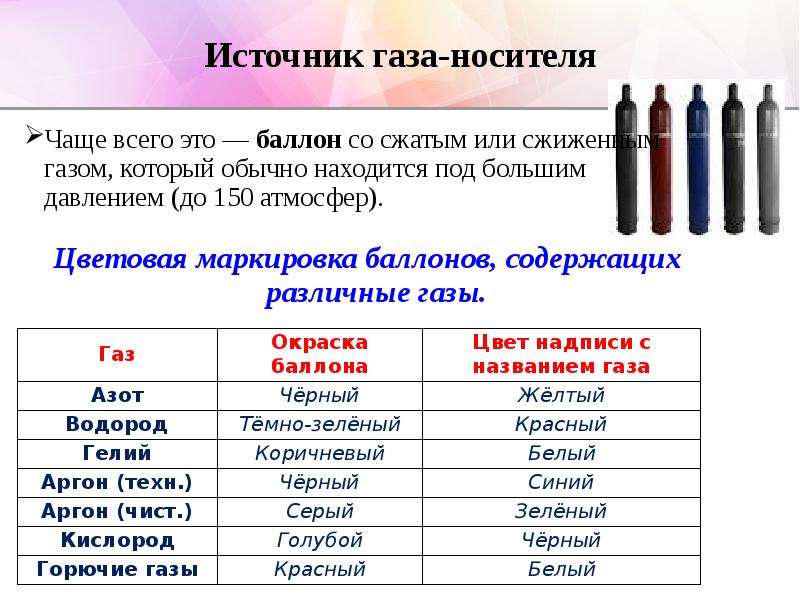

Источник газа-носителя Чаще всего это — баллон со сжатым или сжиженным газом, который обычно находится под большим давлением (до 150 атмосфер). Цветовая маркировка баллонов, содержащих различные газы.

Слайд 14

Описание слайда:

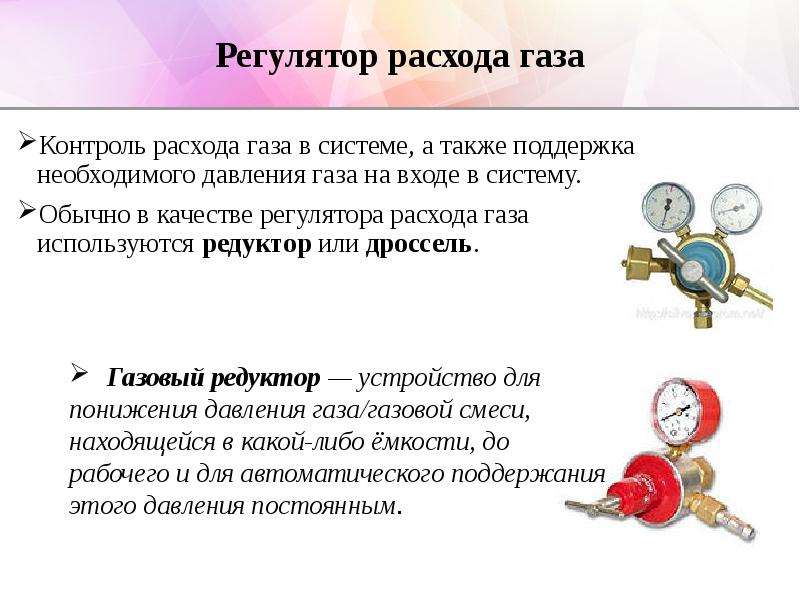

Регулятор расхода газа Контроль расхода газа в системе, а также поддержка необходимого давления газа на входе в систему. Обычно в качестве регулятора расхода газа используются редуктор или дроссель.

Слайд 15

Описание слайда:

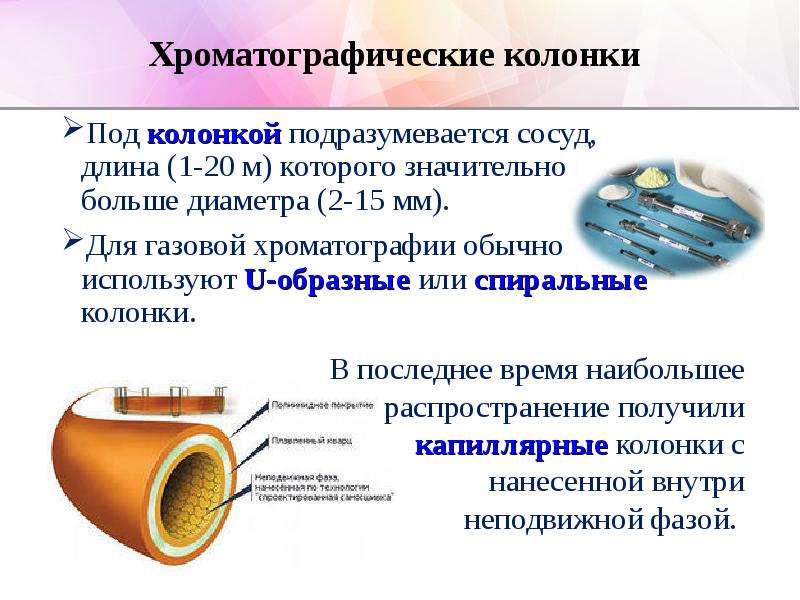

Хроматографические колонки Под колонкой подразумевается сосуд, длина (1-20 м) которого значительно больше диаметра (2-15 мм). Для газовой хроматографии обычно используют U-образные или спиральные колонки.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Детекторы Предназначены для непрерывного измерения концентрации веществ на выходе из хроматографической колонки. Принцип действия детектора должен быть основан на измерении такого свойства аналитического компонента, которым не обладает подвижная фаза.

Слайд 18

Описание слайда:

В газовой хроматографии используют следующие виды детекторов:

Слайд 19

Описание слайда:

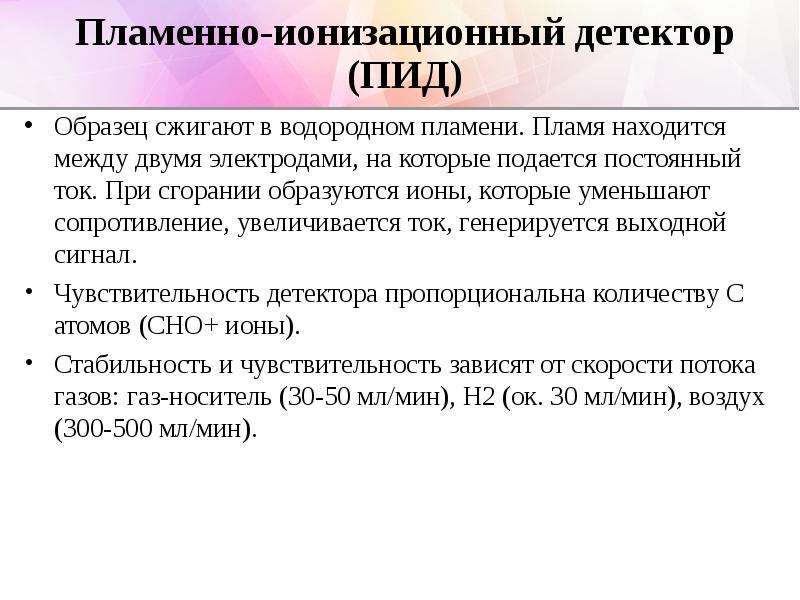

Пламенно-ионизационный детектор (ПИД)

Слайд 20

Описание слайда:

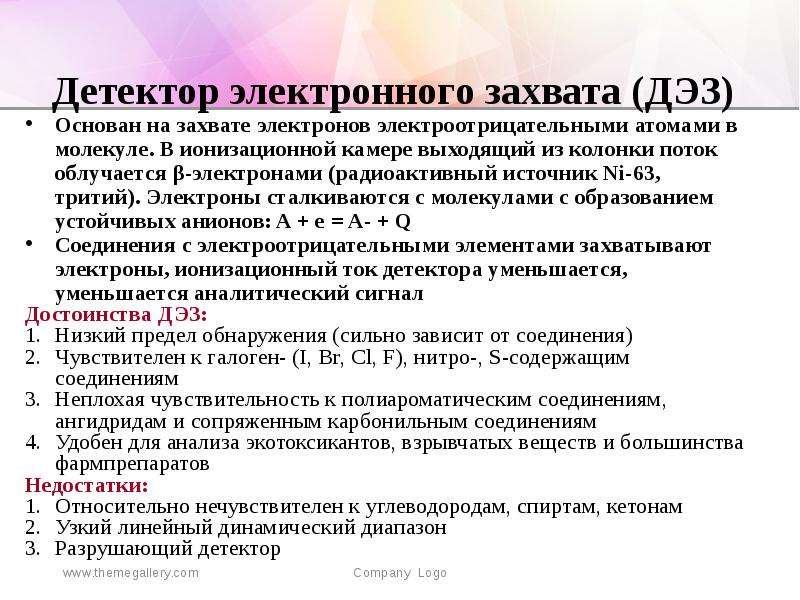

Детектор электронного захвата (ДЭЗ)

Слайд 21

Описание слайда:

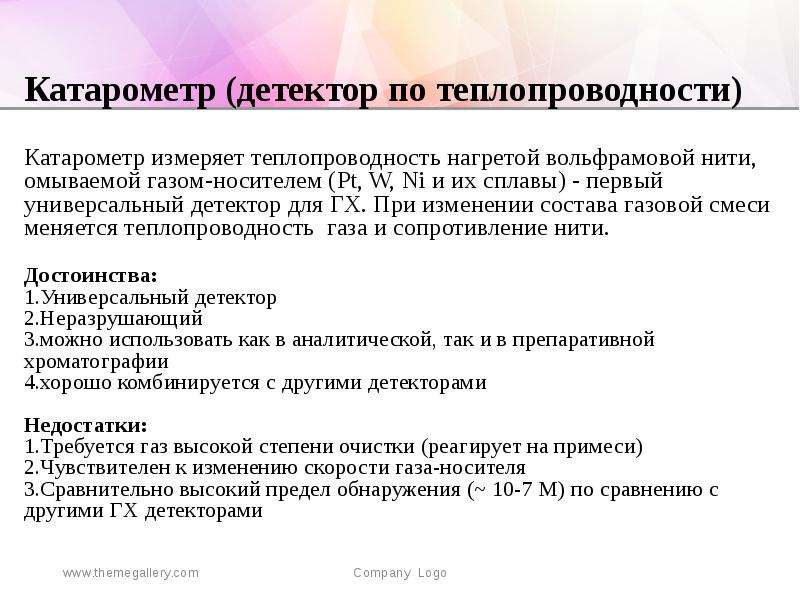

Катарометр (детектор по теплопроводности)

Слайд 22

Описание слайда:

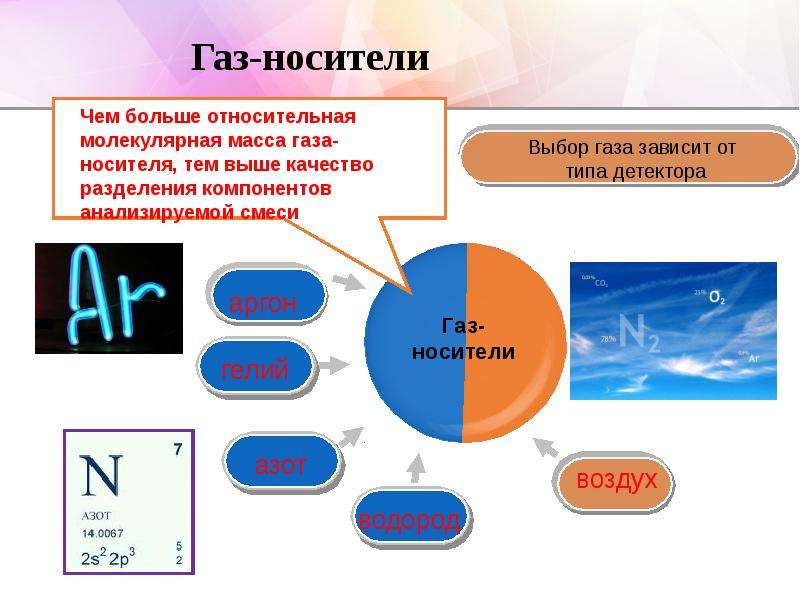

Газ-носители

Слайд 23

Описание слайда:

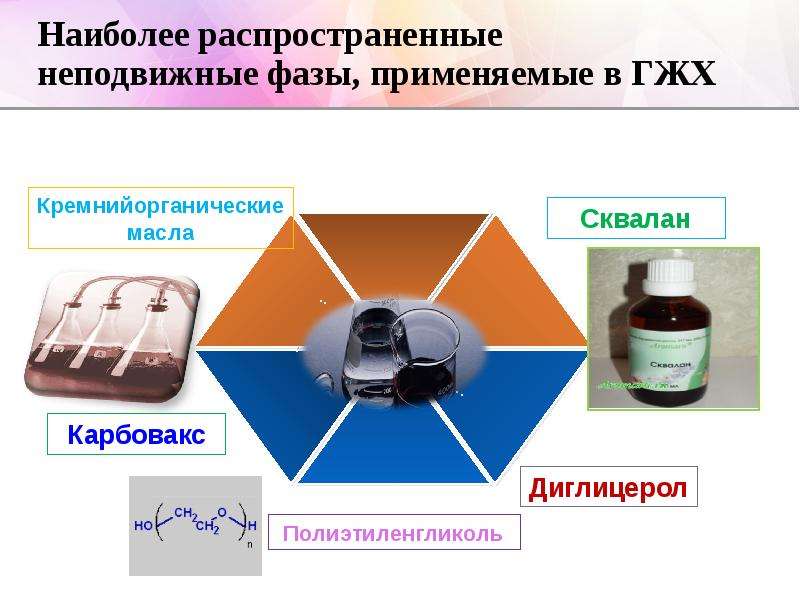

Наиболее распространенные неподвижные фазы, применяемые в ГЖХ

Слайд 24

Описание слайда:

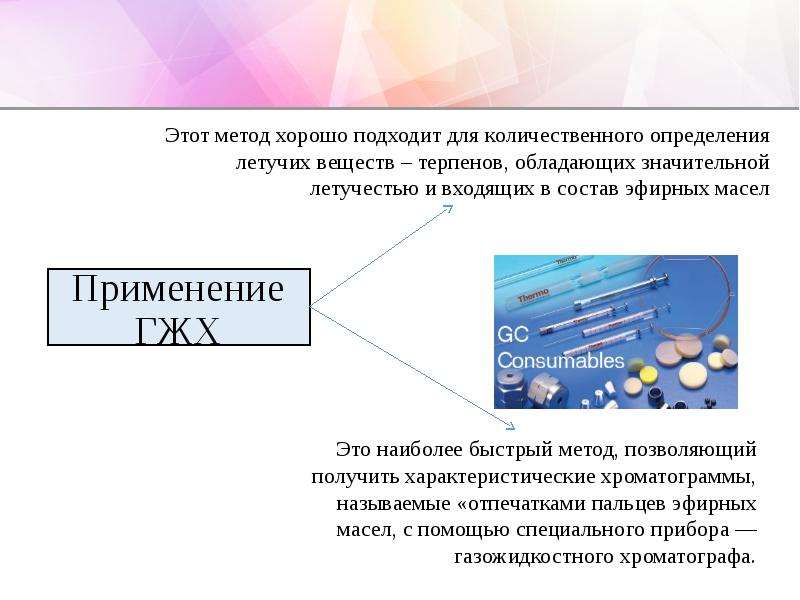

Применение ГЖХ

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

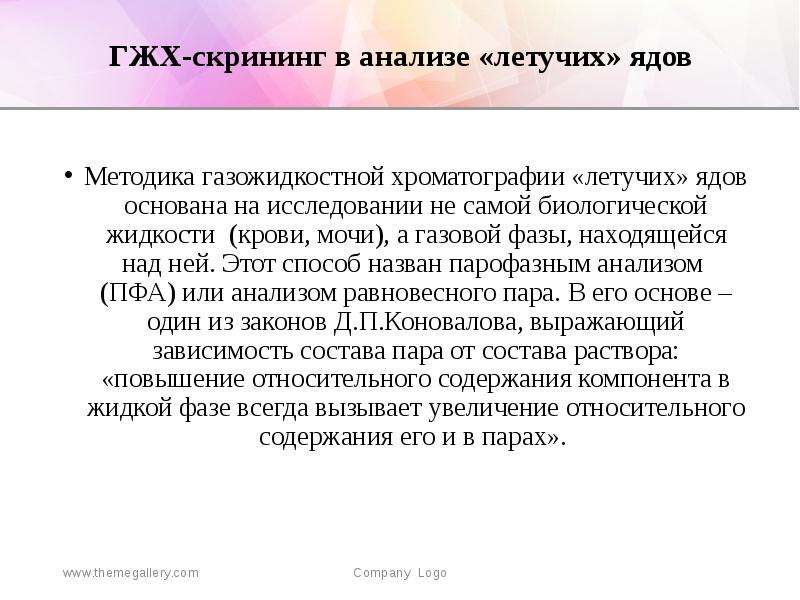

ГЖХ-скрининг в анализе «летучих» ядов Методика газожидкостной хроматографии «летучих» ядов основана на исследовании не самой биологической жидкости (крови, мочи), а газовой фазы, находящейся над ней. Этот способ назван парофазным анализом (ПФА) или анализом равновесного пара. В его основе – один из законов Д.П.Коновалова, выражающий зависимость состава пара от состава раствора: «повышение относительного содержания компонента в жидкой фазе всегда вызывает увеличение относительного содержания его и в парах».

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

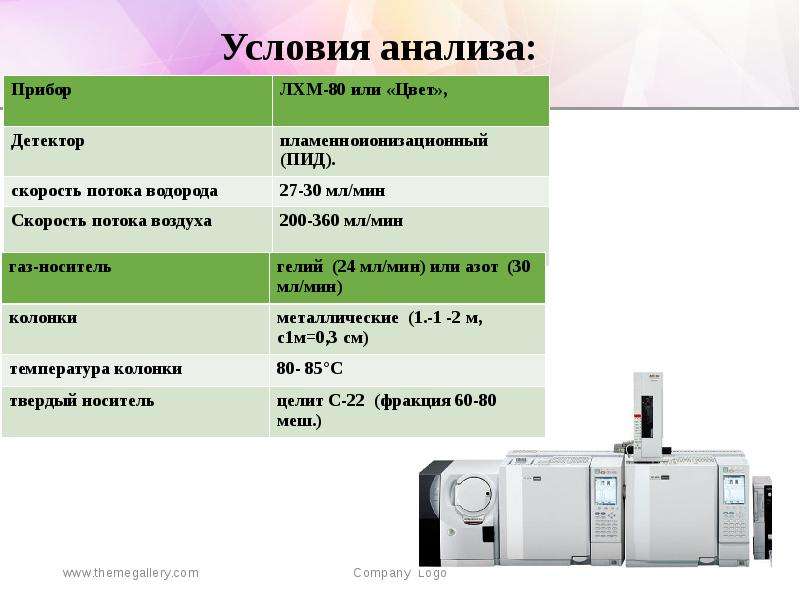

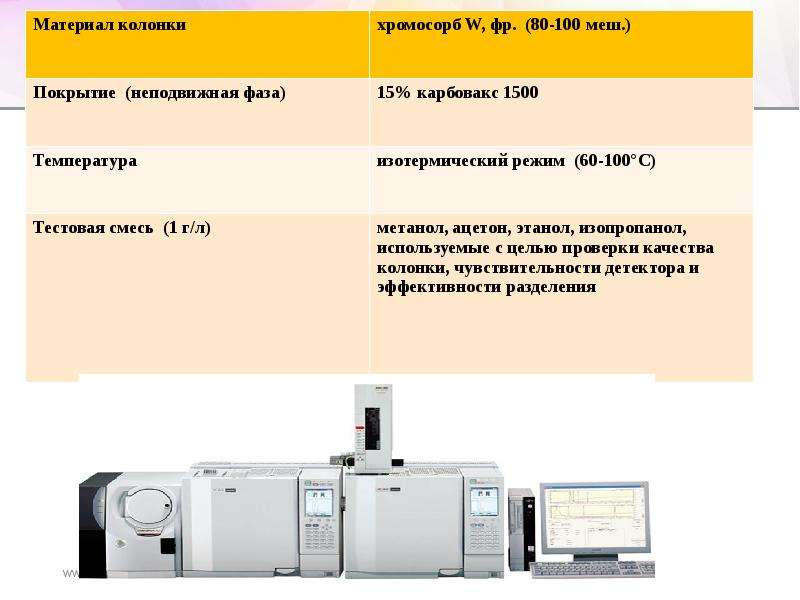

Условия анализа:

Слайд 30

Описание слайда:

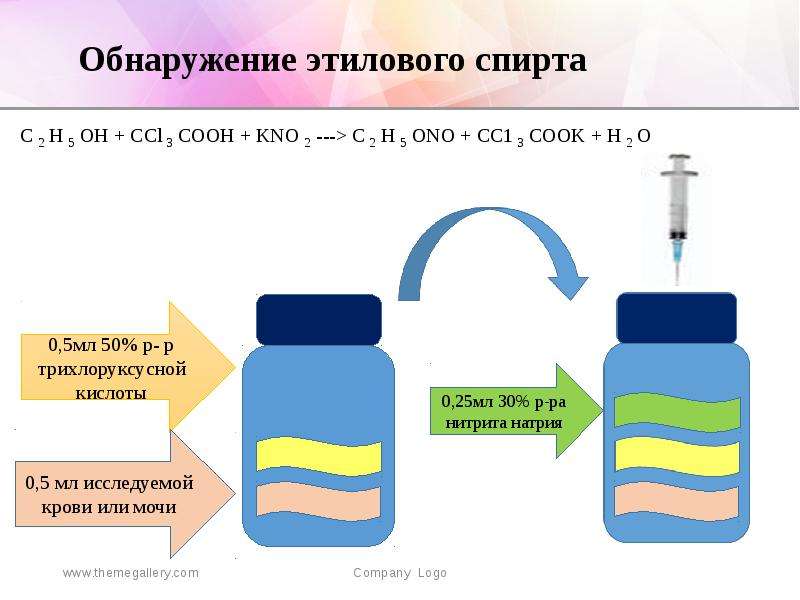

Обнаружение этилового спирта

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

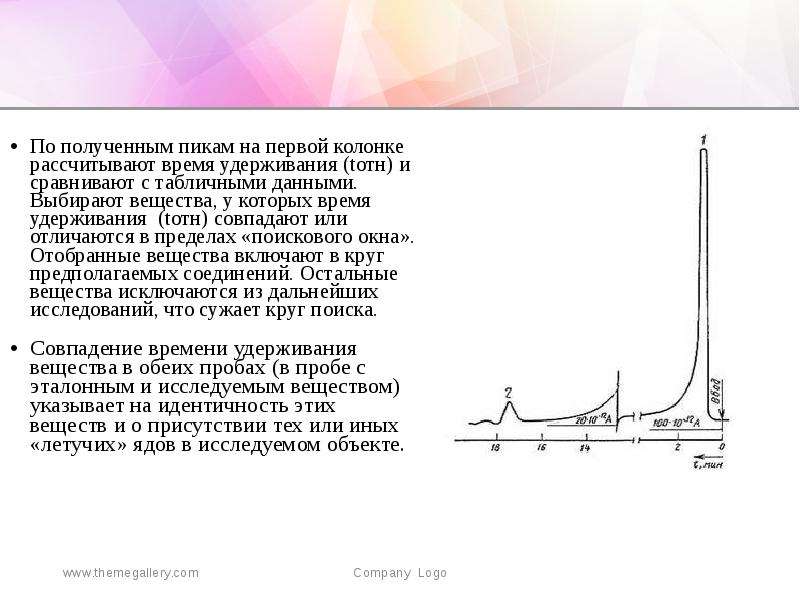

По полученным пикам на первой колонке рассчитывают время удерживания (tотн) и сравнивают с табличными данными. Выбирают вещества, у которых время удерживания (tотн) совпадают или отличаются в пределах «поискового окна». Отобранные вещества включают в круг предполагаемых соединений. Остальные вещества исключаются из дальнейших исследований, что сужает круг поиска. По полученным пикам на первой колонке рассчитывают время удерживания (tотн) и сравнивают с табличными данными. Выбирают вещества, у которых время удерживания (tотн) совпадают или отличаются в пределах «поискового окна». Отобранные вещества включают в круг предполагаемых соединений. Остальные вещества исключаются из дальнейших исследований, что сужает круг поиска. Совпадение времени удерживания вещества в обеих пробах (в пробе с эталонным и исследуемым веществом) указывает на идентичность этих веществ и о присутствии тех или иных «летучих» ядов в исследуемом объекте.

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Результаты подтверждаются химическим методом. Если при проведении газохроматографического скрининга получен отрицательный результат, т.е. на хроматограмме не обнаружено пиков, характеризующих присутствие какого-либо ядовитого вещества делают вывод о не нахождении группы «летучих» ядов в объекте.

Слайд 35

Описание слайда:

Заключение Таким образом, клиническая диагностика острых отравлений лекарственными средствами затруднена из-за нехарактерных симптомов. Особенно трудно идентифицируются комбинированные и детские отравления, где природа яда чаще неизвестна. В связи с этим возникает необходимость в разработке «скрининговых» методов анализа, которые позволяли бы за короткое время выбрать из большого числа потенциальных ядов одно или несколько веществ, послуживших причиной отравления

Слайд 36

Описание слайда:

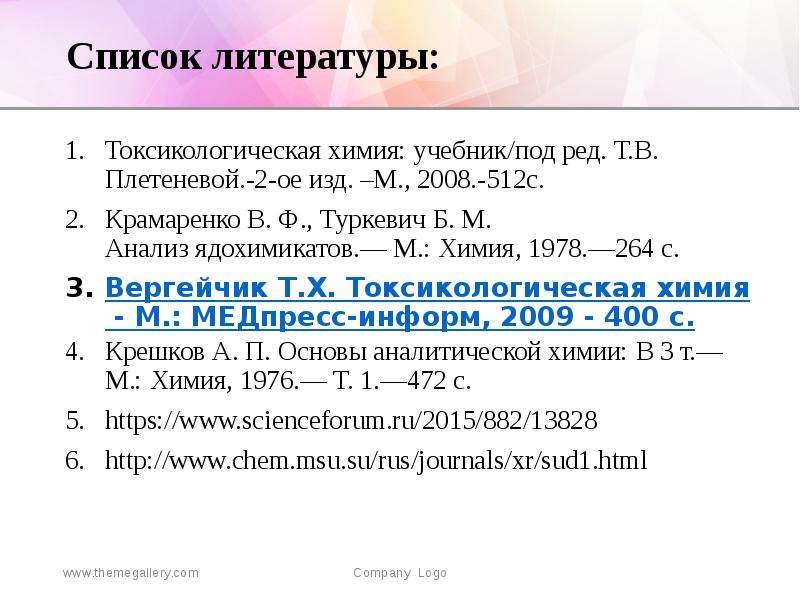

Список литературы: Токсикологическая химия: учебник/под ред. Т.В. Плетеневой.-2-ое изд. –М., 2008.-512с. Крамаренко В. Ф., Туркевич Б. М. Анализ ядохимикатов.— М.: Химия, 1978.—264 с. Вергейчик Т.Х. Токсикологическая химия - М.: МЕДпресс-информ, 2009 - 400 с. Крешков А. П. Основы аналитической химии: В 3 т.— М.: Химия, 1976.— Т. 1.—472 с.
