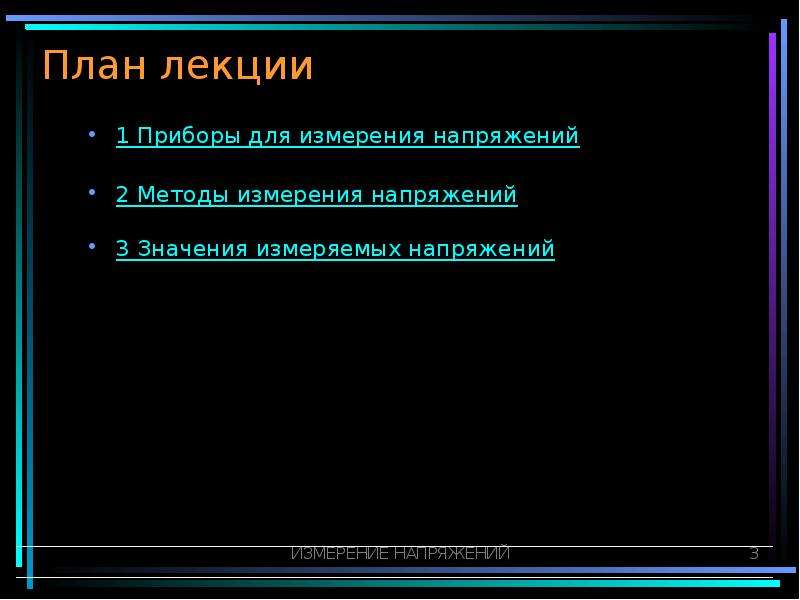

План лекции 1 Приборы для измерения напряжений 2 Методы измерения напряжений 3 Значения измеряемых напряжений

Слайд 4

Описание слайда:

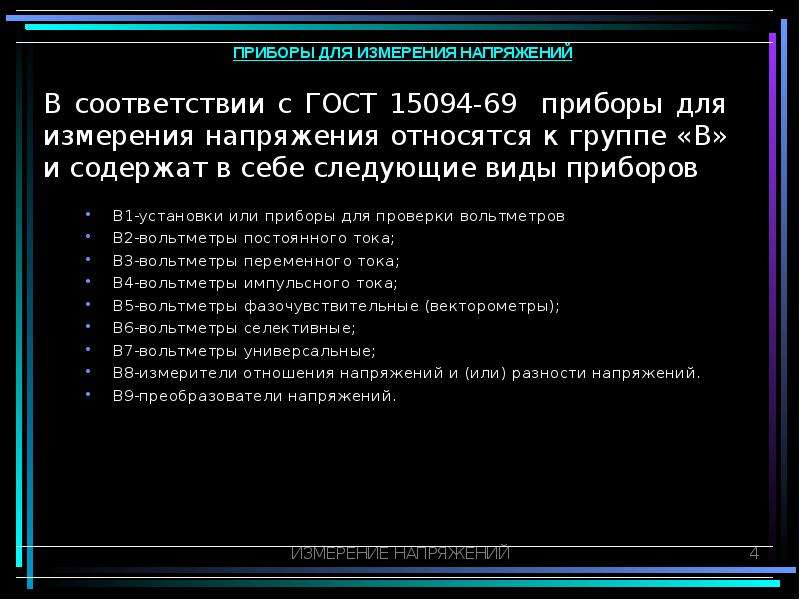

В соответствии с ГОСТ 15094-69 приборы для измерения напряжения относятся к группе «В» и содержат в себе следующие виды приборов В1-установки или приборы для проверки вольтметров В2-вольтметры постоянного тока; В3-вольтметры переменного тока; В4-вольтметры импульсного тока; В5-вольтметры фазочувствительные (векторометры); В6-вольтметры селективные; В7-вольтметры универсальные; В8-измерители отношения напряжений и (или) разности напряжений. В9-преобразователи напряжений.

Слайд 5

Описание слайда:

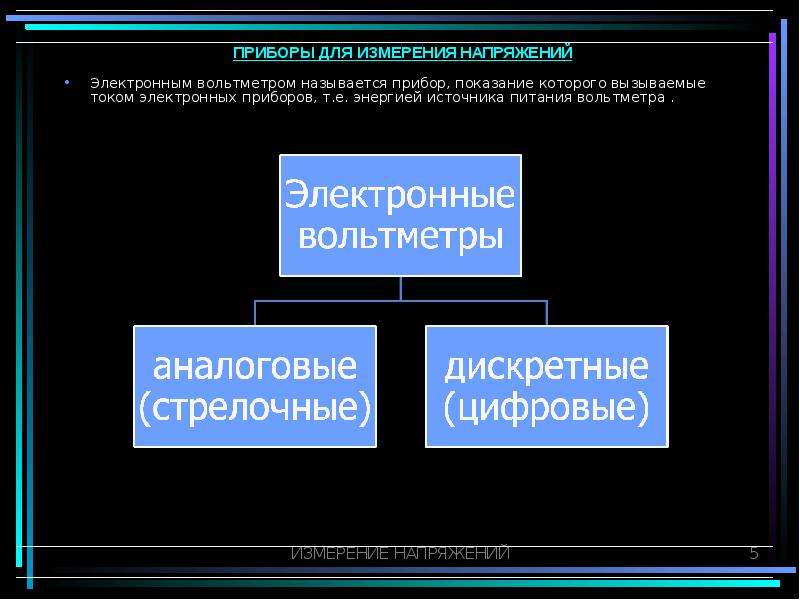

Электронным вольтметром называется прибор, показание которого вызываемые током электронных приборов, т.е. энергией источника питания вольтметра . Электронным вольтметром называется прибор, показание которого вызываемые током электронных приборов, т.е. энергией источника питания вольтметра .

Слайд 6

Описание слайда:

Перед измерением тока и напряжения нужно всегда иметь представления (хотя бы ориентировочные) о его:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

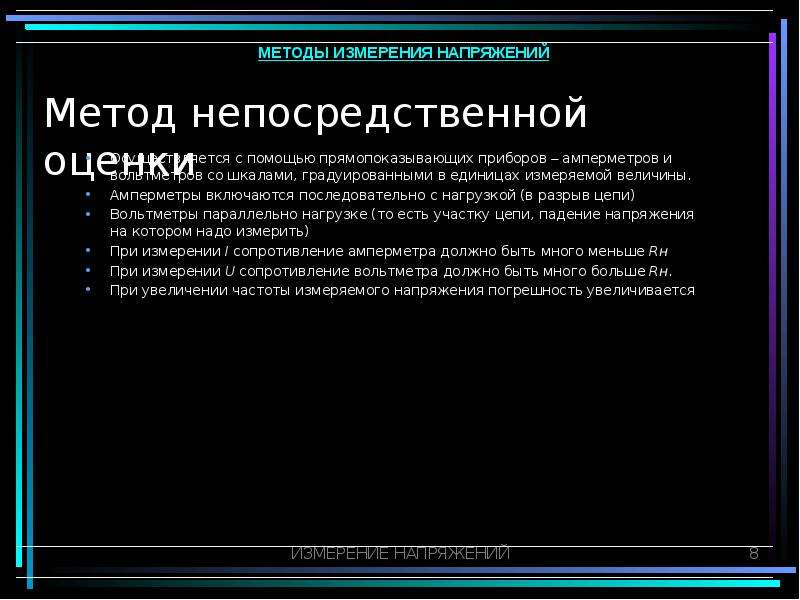

Метод непосредственной оценки Осуществляется с помощью прямопоказывающих приборов  амперметров и вольтметров со шкалами, градуированными в единицах измеряемой величины. Амперметры включаются последовательно с нагрузкой (в разрыв цепи) Вольтметры параллельно нагрузке (то есть участку цепи, падение напряжения на котором надо измерить) При измерении I сопротивление амперметра должно быть много меньше Rн При измерении U сопротивление вольтметра должно быть много больше Rн. При увеличении частоты измеряемого напряжения погрешность увеличивается

Слайд 9

Описание слайда:

Метод (методы) сравнения

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

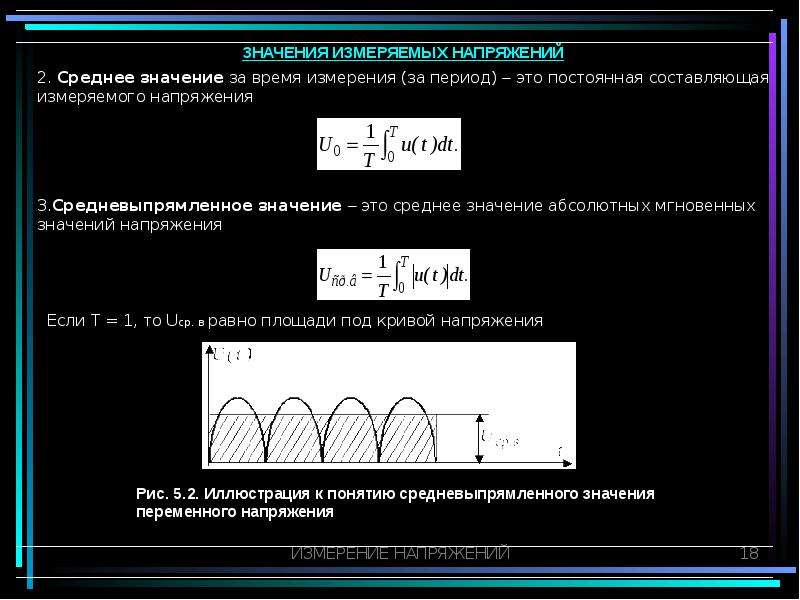

1. Пиковое значение (амплитудное для синусоидальных сигналов)  это наибольшее мгновенное значение напряжения за время измерения (или за период). При разнополярных несимметричных кривых напряжения различают положительное и отрицательное пиковое назначение (рис. 5.1.); О пиковом значении напряжения случайного сигнала можно говорить только в вероятностном смысле.
