Лекция 20 Оптические измерения

Слайд 2

Описание слайда:

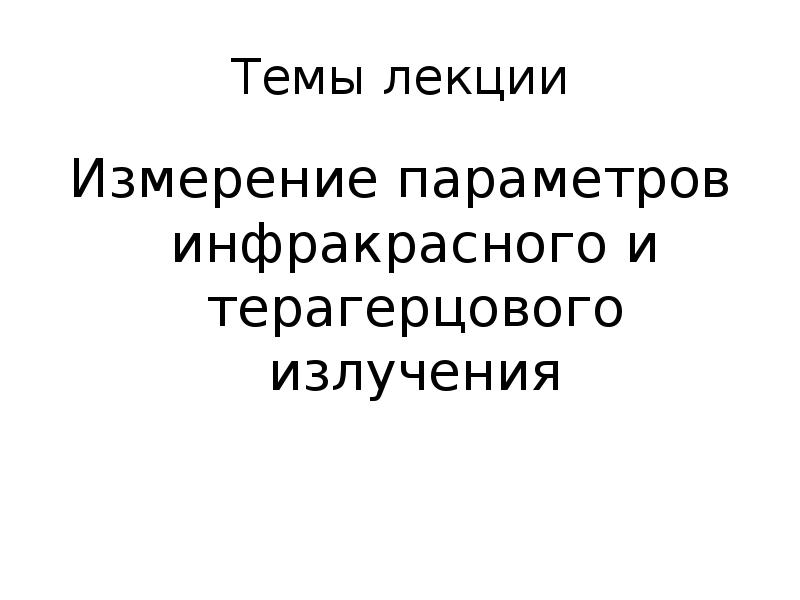

Темы лекции Измерение параметров инфракрасного и терагерцового излучения

Слайд 3

Описание слайда:

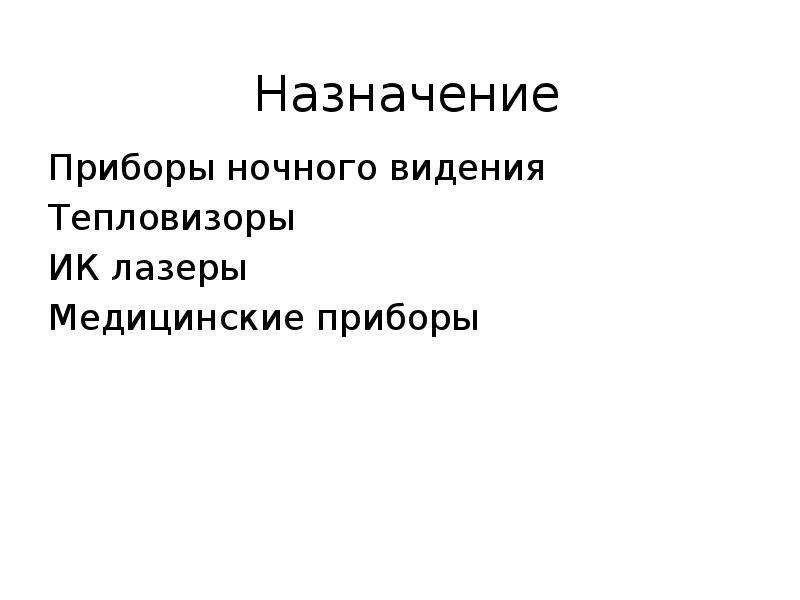

Назначение Приборы ночного видения Тепловизоры ИК лазеры Медицинские приборы

Слайд 4

Описание слайда:

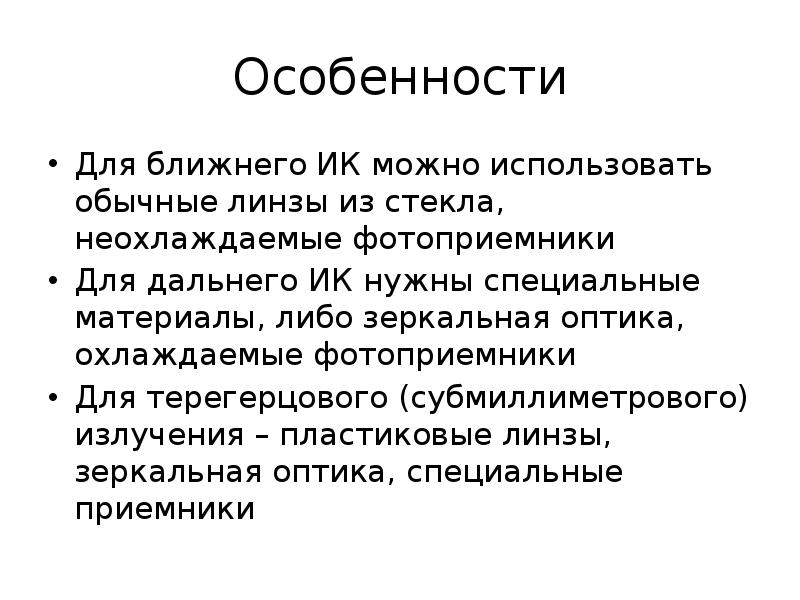

Особенности Для ближнего ИК можно использовать обычные линзы из стекла, неохлаждаемые фотоприемники Для дальнего ИК нужны специальные материалы, либо зеркальная оптика, охлаждаемые фотоприемники Для терегерцового (субмиллиметрового) излучения – пластиковые линзы, зеркальная оптика, специальные приемники

Слайд 5

Описание слайда:

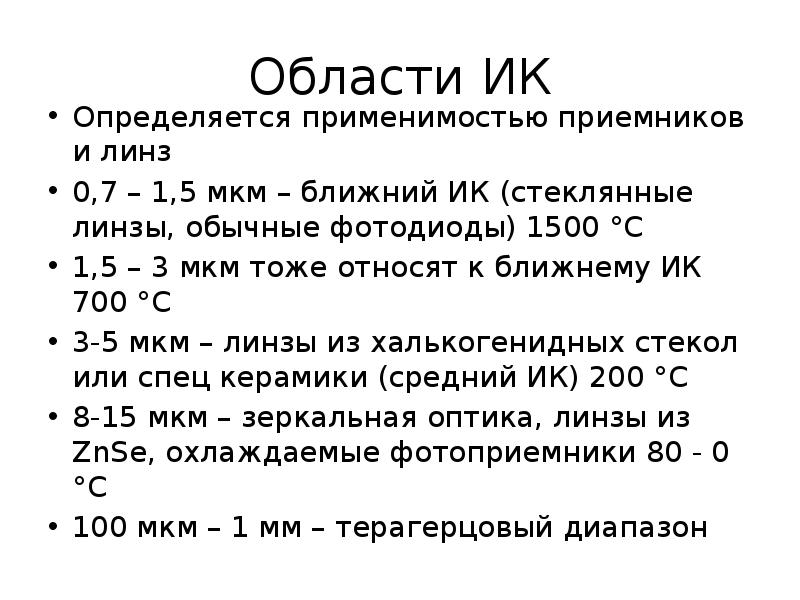

Области ИК Определяется применимостью приемников и линз 0,7 – 1,5 мкм – ближний ИК (стеклянные линзы, обычные фотодиоды) 1500 °С 1,5 – 3 мкм тоже относят к ближнему ИК 700 °С 3-5 мкм – линзы из халькогенидных стекол или спец керамики (средний ИК) 200 °С 8-15 мкм – зеркальная оптика, линзы из ZnSe, охлаждаемые фотоприемники 80 - 0 °С 100 мкм – 1 мм – терагерцовый диапазон

Слайд 6

Описание слайда:

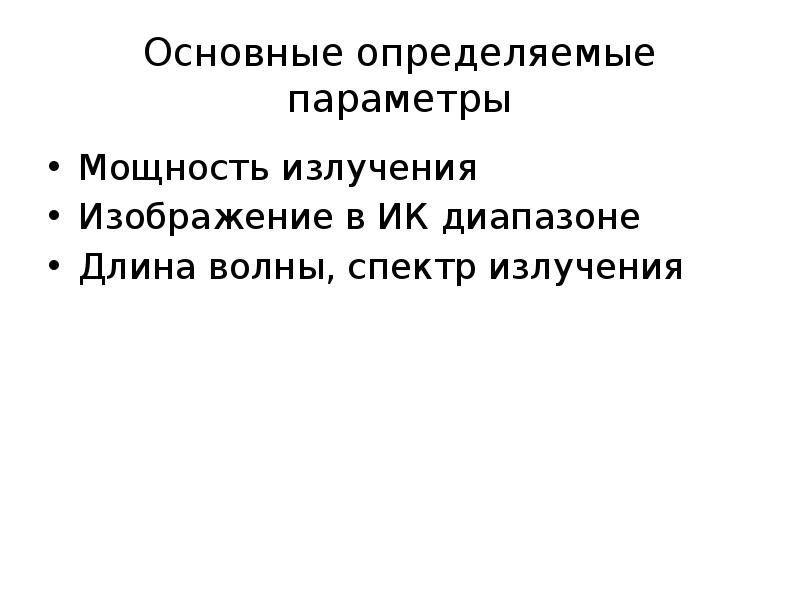

Основные определяемые параметры Мощность излучения Изображение в ИК диапазоне Длина волны, спектр излучения

Слайд 7

Описание слайда:

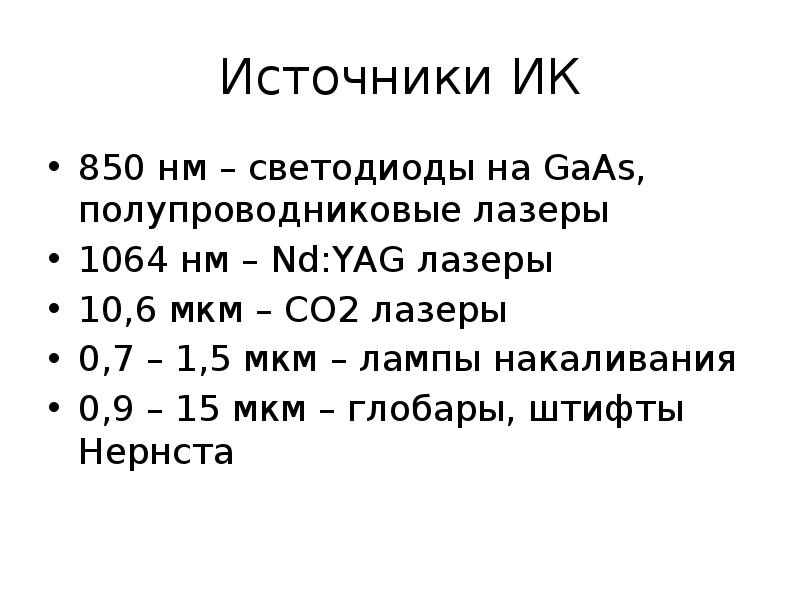

Источники ИК 850 нм – светодиоды на GaAs, полупроводниковые лазеры 1064 нм – Nd:YAG лазеры 10,6 мкм – CO2 лазеры 0,7 – 1,5 мкм – лампы накаливания 0,9 – 15 мкм – глобары, штифты Нернста

Слайд 8

Описание слайда:

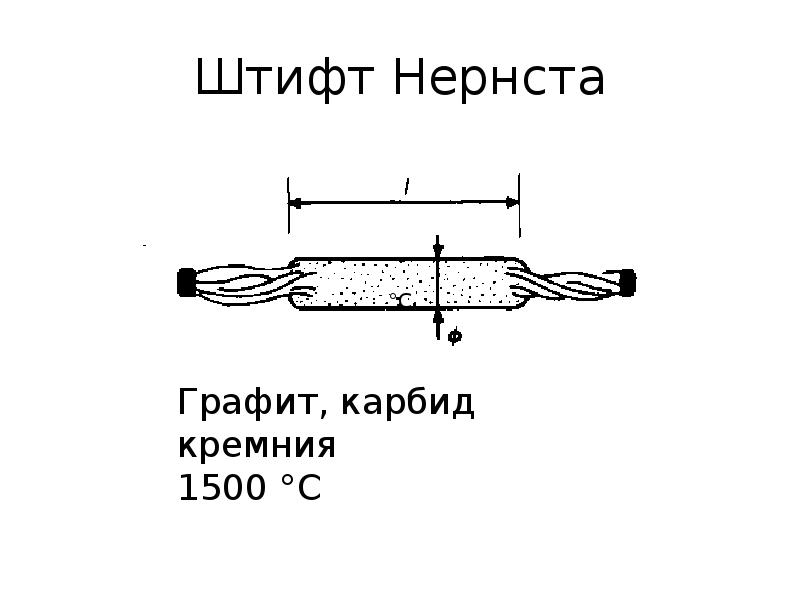

Штифт Нернста

Слайд 9

Описание слайда:

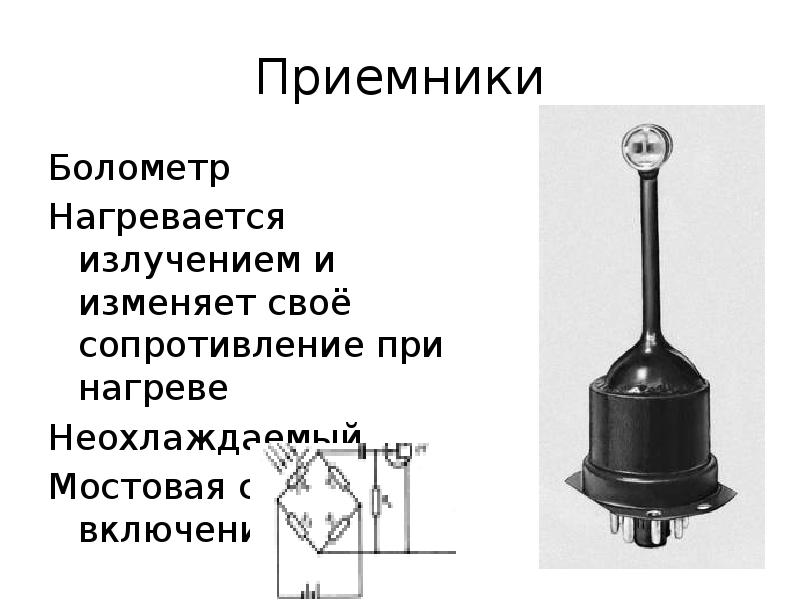

Приемники Болометр Нагревается излучением и изменяет своё сопротивление при нагреве Неохлаждаемый Мостовая схема включения

Слайд 10

Описание слайда:

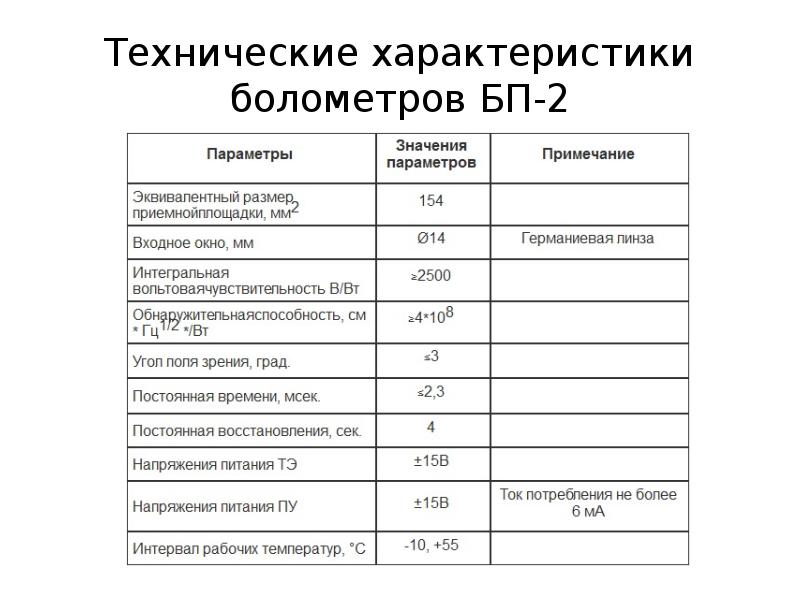

Технические характеристики болометров БП-2

Слайд 11

Описание слайда:

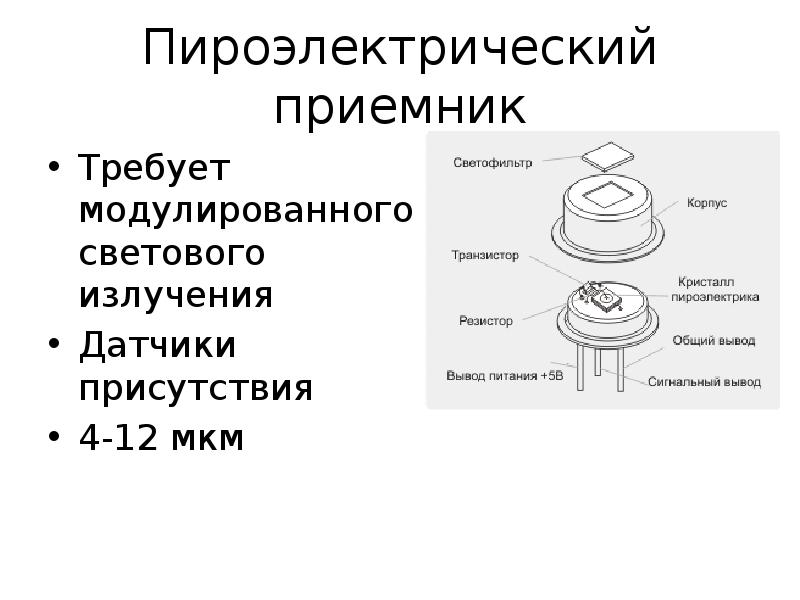

Пироэлектрический приемник Требует модулированного светового излучения Датчики присутствия 4-12 мкм

Слайд 12

Описание слайда:

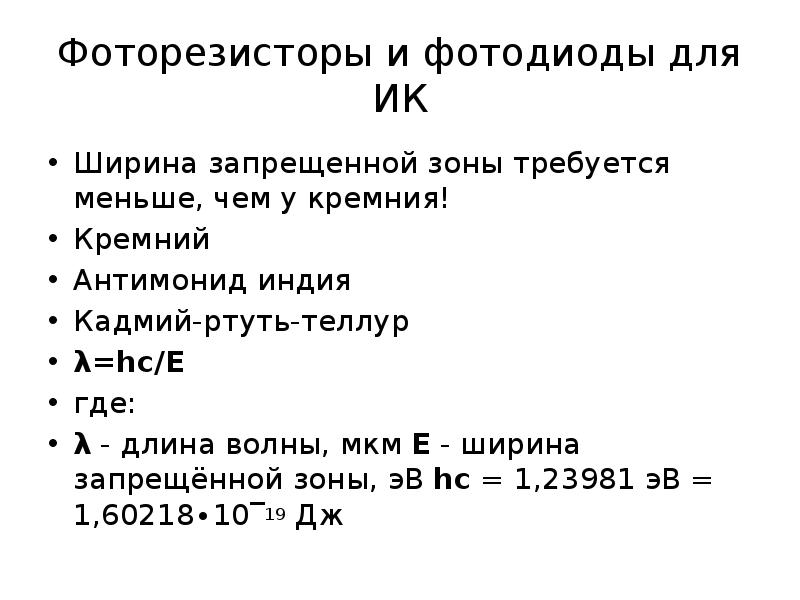

Фоторезисторы и фотодиоды для ИК Ширина запрещенной зоны требуется меньше, чем у кремния! Кремний Антимонид индия Кадмий-ртуть-теллур λ=hc/E где: λ - длина волны, мкм E - ширина запрещённой зоны, эВ hc = 1,23981 эВ = 1,60218∙10‾19 Дж

Слайд 13

Описание слайда:

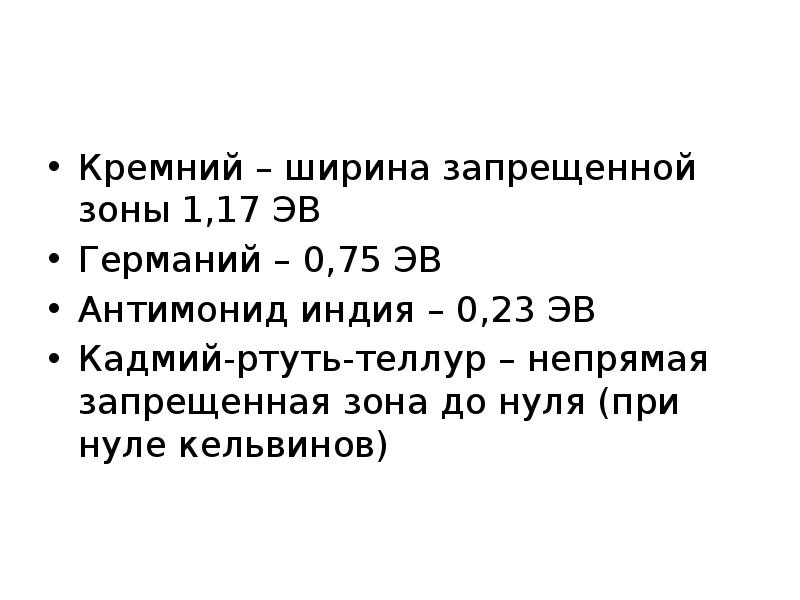

Кремний – ширина запрещенной зоны 1,17 ЭВ Германий – 0,75 ЭВ Антимонид индия – 0,23 ЭВ Кадмий-ртуть-теллур – непрямая запрещенная зона до нуля (при нуле кельвинов)

Слайд 14

Описание слайда:

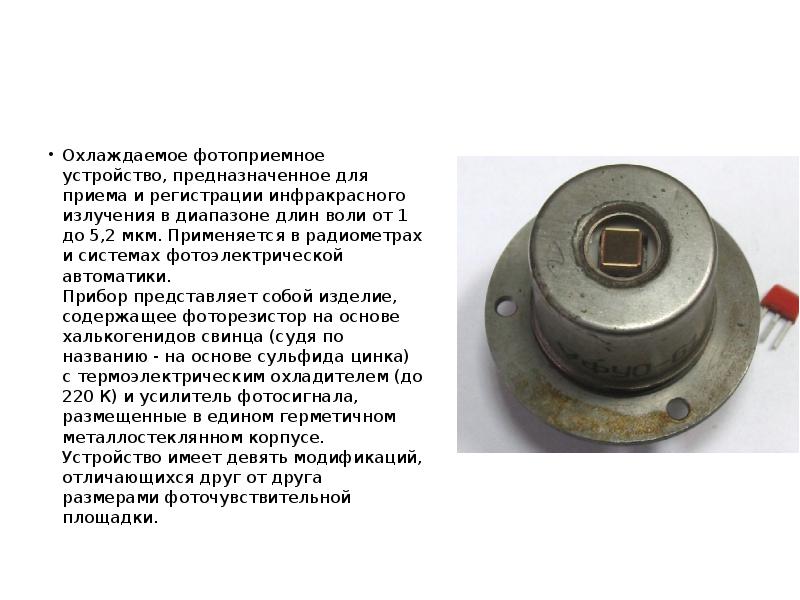

Охлаждаемое фотоприемное устройство, предназначенное для приема и регистрации инфракрасного излучения в диапазоне длин воли от 1 до 5,2 мкм. Применяется в радиометрах и системах фотоэлектрической автоматики. Прибор представляет собой изделие, содержащее фоторезистор на основе халькогенидов свинца (судя по названию - на основе сульфида цинка) с термоэлектрическим охладителем (до 220 К) и усилитель фотосигнала, размещенные в едином герметичном металлостеклянном корпусе. Устройство имеет девять модификаций, отличающихся друг от друга размерами фоточувствительной площадки.

Слайд 15

Описание слайда:

Терагерцовое излучение Диапазон длин волн 0,1 – 1 мм Близок к ИК излучению, используются оптические элементы те же, что и для ИК: полиэтиленовые линзы, металлические и диэлектрические зеркала Излучатели и датчики имеют ограниченные возможности Длины волн поглощения различных органических веществ находятся в этом диапазоне

Слайд 16

Описание слайда:

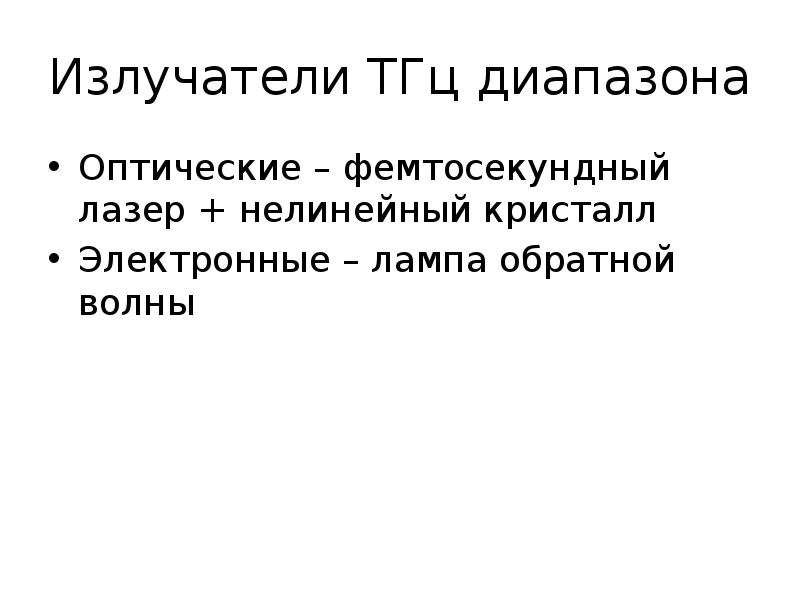

Излучатели ТГц диапазона Оптические – фемтосекундный лазер + нелинейный кристалл Электронные – лампа обратной волны

Слайд 17

Описание слайда:

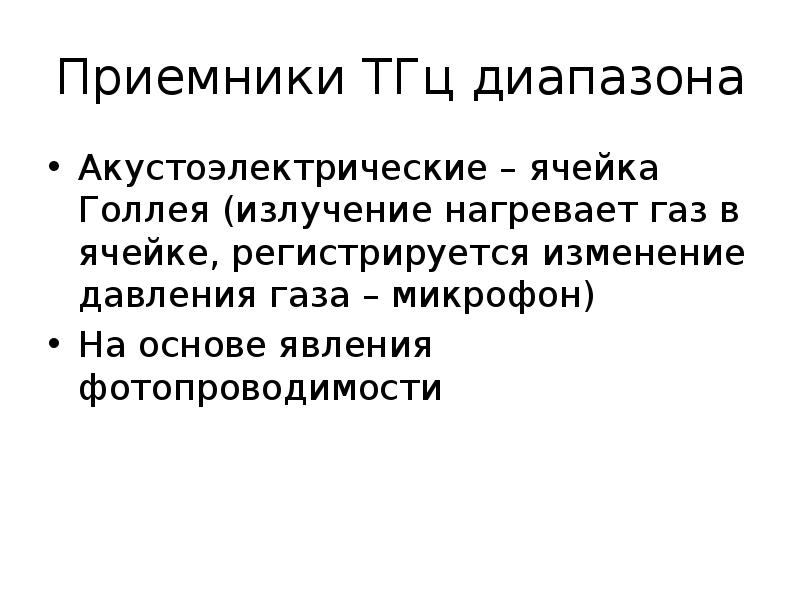

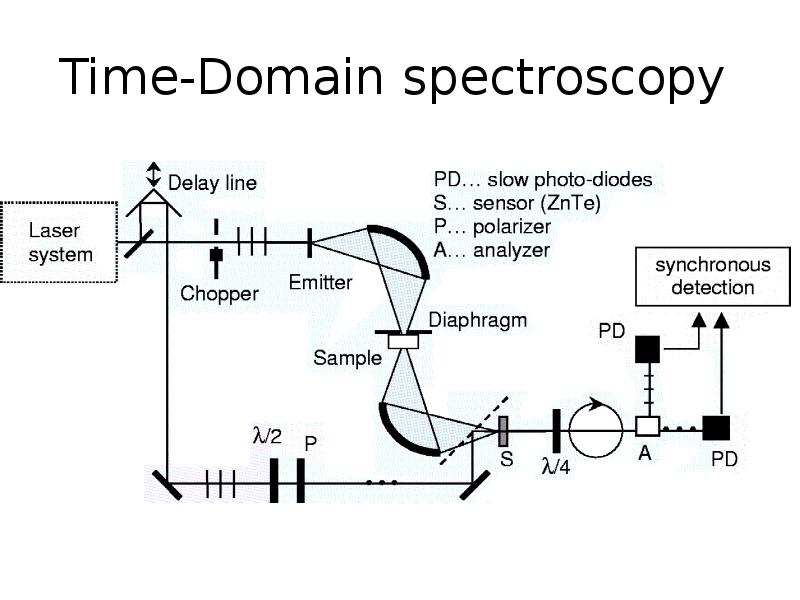

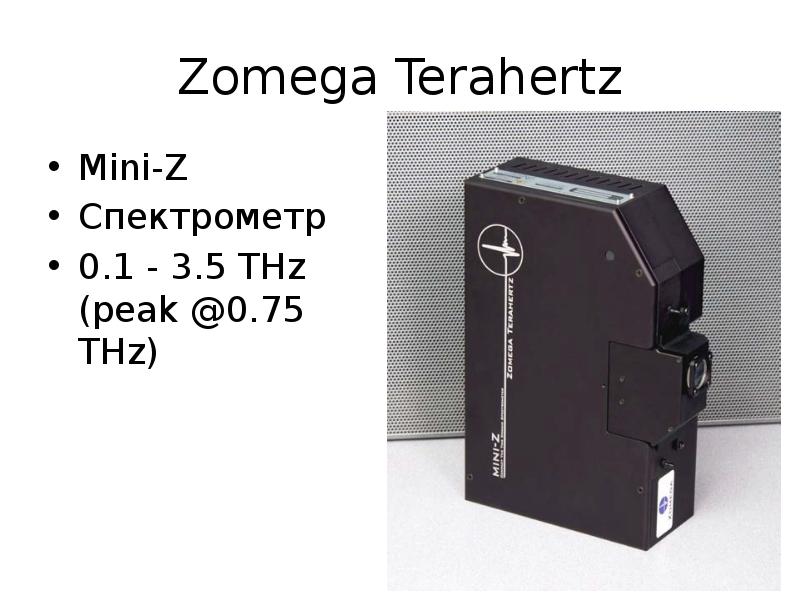

Приемники ТГц диапазона Акустоэлектрические – ячейка Голлея (излучение нагревает газ в ячейке, регистрируется изменение давления газа – микрофон) На основе явления фотопроводимости
