Слайд 1

Описание слайда:

ИЗМЕРЕНИЯ ПАРАМЕТРОВ И ХАРАКТЕРИСТИК ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

Слайд 2

Описание слайда:

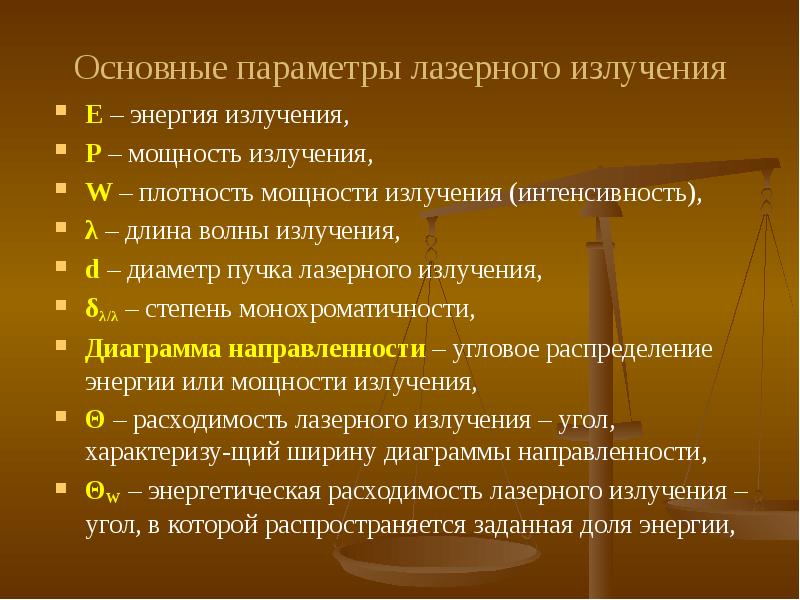

Основные параметры лазерного излучения Е – энергия излучения, Р – мощность излучения, W – плотность мощности излучения (интенсивность), λ – длина волны излучения, d – диаметр пучка лазерного излучения, δλ/λ – степень монохроматичности, Диаграмма направленности – угловое распределение энергии или мощности излучения, Θ – расходимость лазерного излучения – угол, характеризу-щий ширину диаграммы направленности, ΘW – энергетическая расходимость лазерного излучения – угол, в которой распространяется заданная доля энергии,

Слайд 3

Описание слайда:

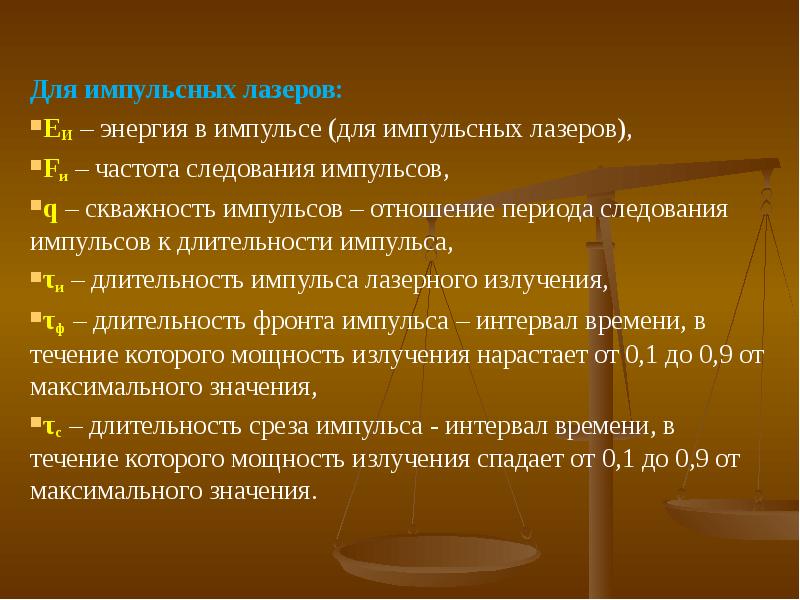

Для импульсных лазеров: Для импульсных лазеров: ЕИ – энергия в импульсе (для импульсных лазеров), Fи – частота следования импульсов, q – скважность импульсов – отношение периода следования импульсов к длительности импульса, τи – длительность импульса лазерного излучения, τф – длительность фронта импульса – интервал времени, в течение которого мощность излучения нарастает от 0,1 до 0,9 от максимального значения, τс – длительность среза импульса - интервал времени, в течение которого мощность излучения спадает от 0,1 до 0,9 от максимального значения.

Слайд 4

Описание слайда:

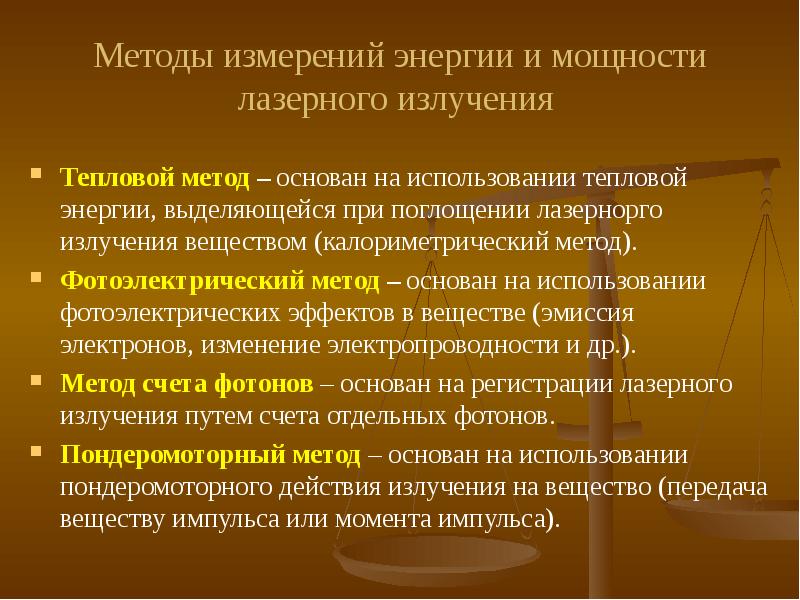

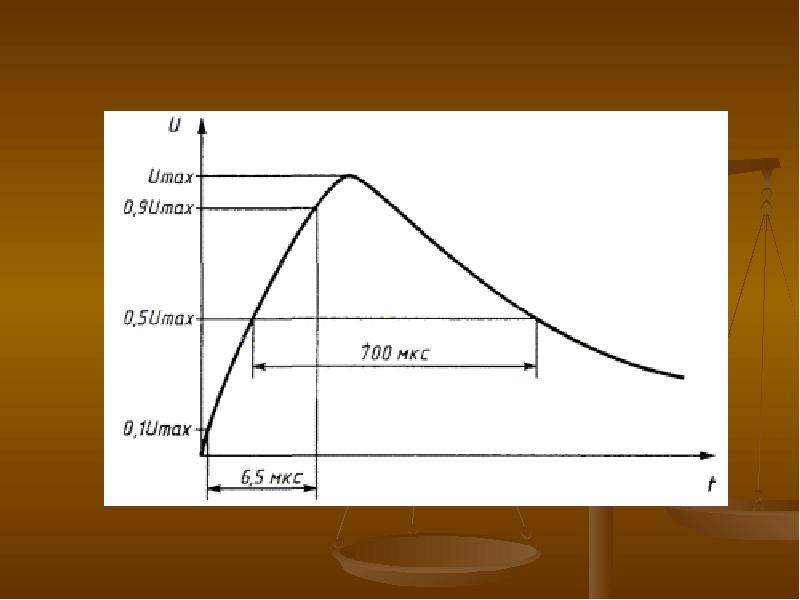

Слайд 5

Описание слайда:

Методы измерений энергии и мощности лазерного излучения Тепловой метод – основан на использовании тепловой энергии, выделяющейся при поглощении лазернорго излучения веществом (калориметрический метод). Фотоэлектрический метод – основан на использовании фотоэлектрических эффектов в веществе (эмиссия электронов, изменение электропроводности и др.). Метод счета фотонов – основан на регистрации лазерного излучения путем счета отдельных фотонов. Пондеромоторный метод – основан на использовании пондеромоторного действия излучения на вещество (передача веществу импульса или момента импульса).

Слайд 6

Описание слайда:

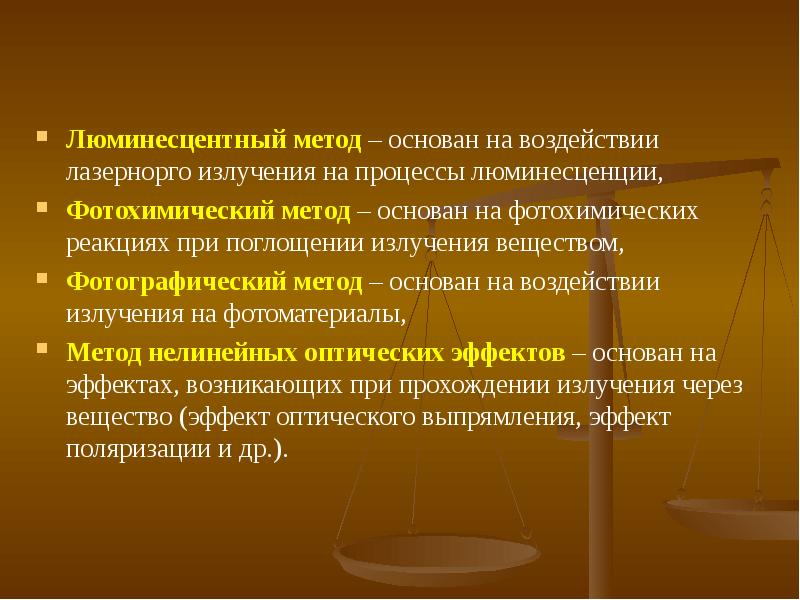

Люминесцентный метод – основан на воздействии лазернорго излучения на процессы люминесценции, Люминесцентный метод – основан на воздействии лазернорго излучения на процессы люминесценции, Фотохимический метод – основан на фотохимических реакциях при поглощении излучения веществом, Фотографический метод – основан на воздействии излучения на фотоматериалы, Метод нелинейных оптических эффектов – основан на эффектах, возникающих при прохождении излучения через вещество (эффект оптического выпрямления, эффект поляризации и др.).

Слайд 7

Описание слайда:

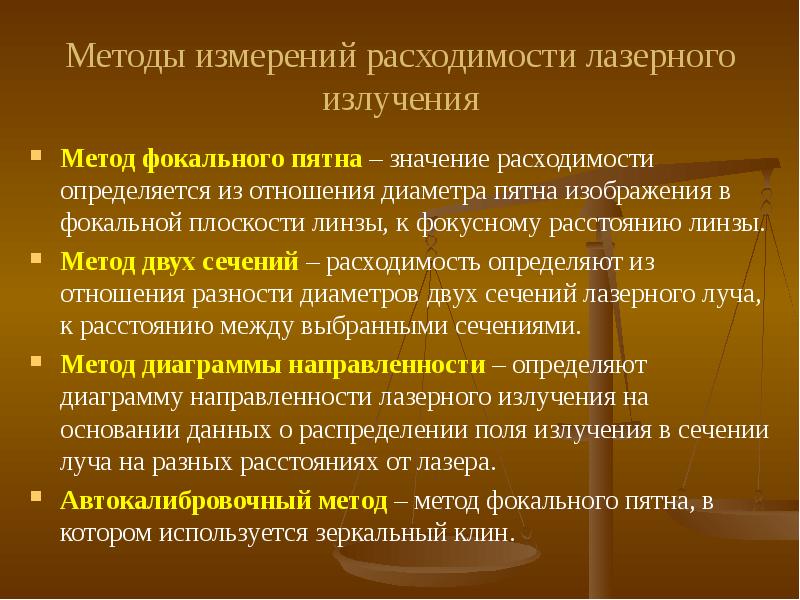

Методы измерений расходимости лазерного излучения Метод фокального пятна – значение расходимости определяется из отношения диаметра пятна изображения в фокальной плоскости линзы, к фокусному расстоянию линзы. Метод двух сечений – расходимость определяют из отношения разности диаметров двух сечений лазерного луча, к расстоянию между выбранными сечениями. Метод диаграммы направленности – определяют диаграмму направленности лазерного излучения на основании данных о распределении поля излучения в сечении луча на разных расстояниях от лазера. Автокалибровочный метод – метод фокального пятна, в котором используется зеркальный клин.

Слайд 8

Описание слайда:

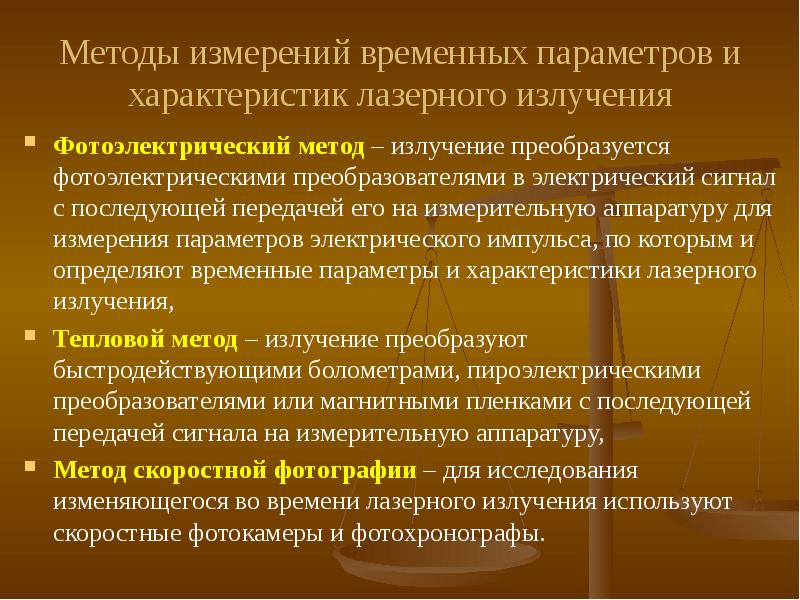

Методы измерений временных параметров и характеристик лазерного излучения Фотоэлектрический метод – излучение преобразуется фотоэлектрическими преобразователями в электрический сигнал с последующей передачей его на измерительную аппаратуру для измерения параметров электрического импульса, по которым и определяют временные параметры и характеристики лазерного излучения, Тепловой метод – излучение преобразуют быстродействующими болометрами, пироэлектрическими преобразователями или магнитными пленками с последующей передачей сигнала на измерительную аппаратуру, Метод скоростной фотографии – для исследования изменяющегося во времени лазерного излучения используют скоростные фотокамеры и фотохронографы.

Слайд 9

Описание слайда:

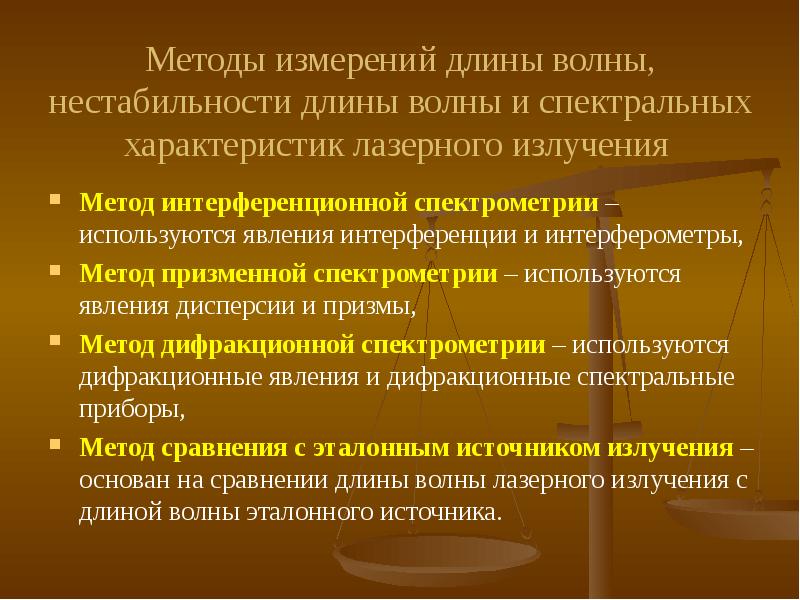

Методы измерений длины волны, нестабильности длины волны и спектральных характеристик лазерного излучения Метод интерференционной спектрометрии – используются явления интерференции и интерферометры, Метод призменной спектрометрии – используются явления дисперсии и призмы, Метод дифракционной спектрометрии – используются дифракционные явления и дифракционные спектральные приборы, Метод сравнения с эталонным источником излучения – основан на сравнении длины волны лазерного излучения с длиной волны эталонного источника.

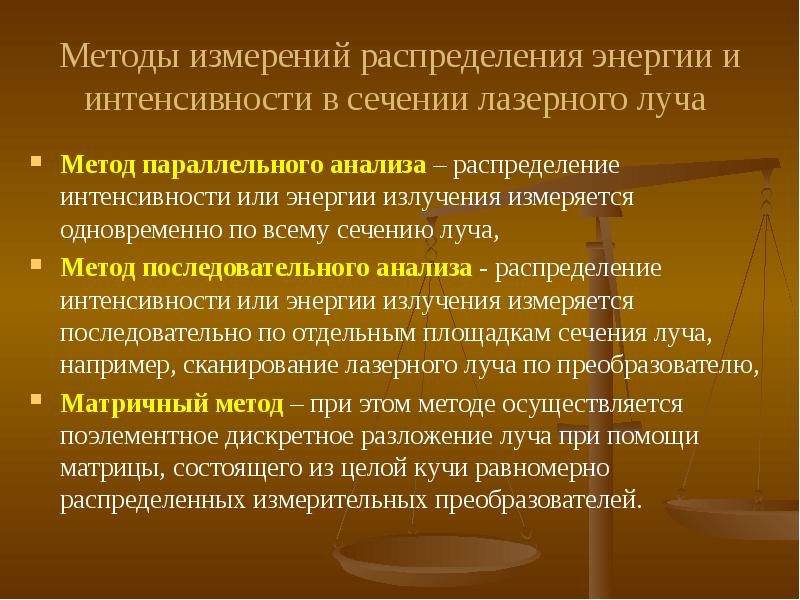

Слайд 10

Описание слайда:

Методы измерений распределения энергии и интенсивности в сечении лазерного луча Метод параллельного анализа – распределение интенсивности или энергии излучения измеряется одновременно по всему сечению луча, Метод последовательного анализа - распределение интенсивности или энергии излучения измеряется последовательно по отдельным площадкам сечения луча, например, сканирование лазерного луча по преобразователю, Матричный метод – при этом методе осуществляется поэлементное дискретное разложение луча при помощи матрицы, состоящего из целой кучи равномерно распределенных измерительных преобразователей.

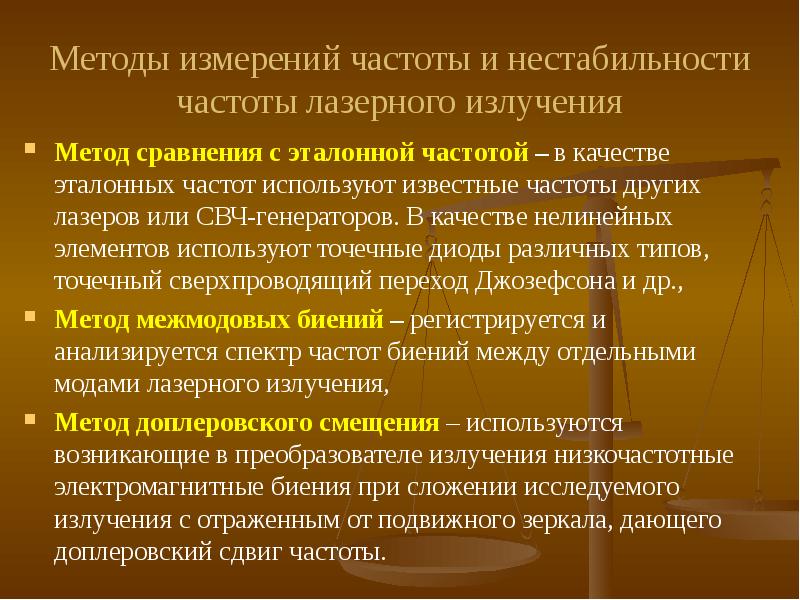

Слайд 11

Описание слайда:

Методы измерений частоты и нестабильности частоты лазерного излучения Метод сравнения с эталонной частотой – в качестве эталонных частот используют известные частоты других лазеров или СВЧ-генераторов. В качестве нелинейных элементов используют точечные диоды различных типов, точечный сверхпроводящий переход Джозефсона и др., Метод межмодовых биений – регистрируется и анализируется спектр частот биений между отдельными модами лазерного излучения, Метод доплеровского смещения – используются возникающие в преобразователе излучения низкочастотные электромагнитные биения при сложении исследуемого излучения с отраженным от подвижного зеркала, дающего доплеровский сдвиг частоты.

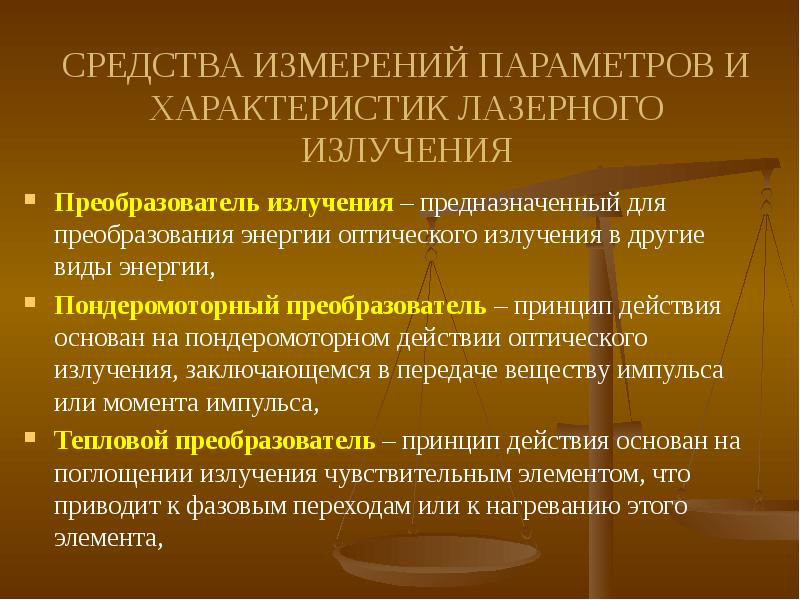

Слайд 12

Описание слайда:

СРЕДСТВА ИЗМЕРЕНИЙ ПАРАМЕТРОВ И ХАРАКТЕРИСТИК ЛАЗЕРНОГО ИЗЛУЧЕНИЯ Преобразователь излучения – предназначенный для преобразования энергии оптического излучения в другие виды энергии, Пондеромоторный преобразователь – принцип действия основан на пондеромоторном действии оптического излучения, заключающемся в передаче веществу импульса или момента импульса, Тепловой преобразователь – принцип действия основан на поглощении излучения чувствительным элементом, что приводит к фазовым переходам или к нагреванию этого элемента,

Слайд 13

Описание слайда:

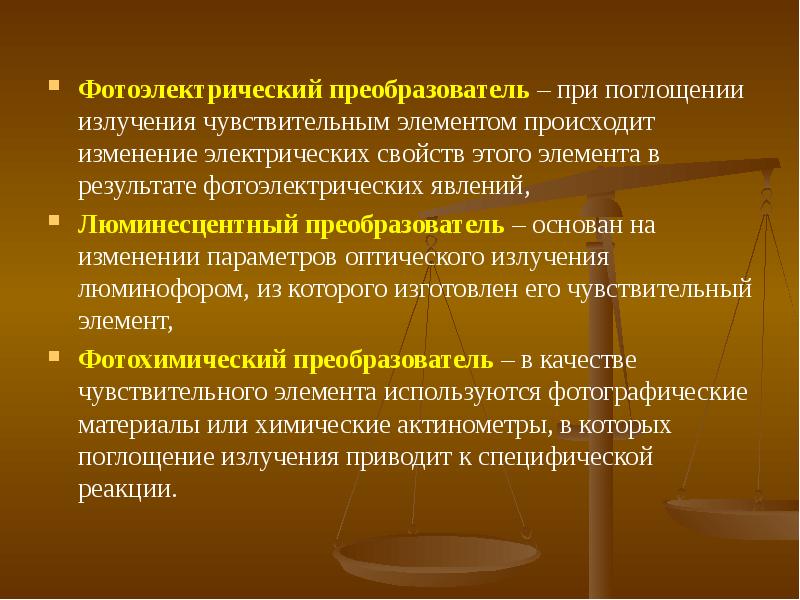

Фотоэлектрический преобразователь – при поглощении излучения чувствительным элементом происходит изменение электрических свойств этого элемента в результате фотоэлектрических явлений, Фотоэлектрический преобразователь – при поглощении излучения чувствительным элементом происходит изменение электрических свойств этого элемента в результате фотоэлектрических явлений, Люминесцентный преобразователь – основан на изменении параметров оптического излучения люминофором, из которого изготовлен его чувствительный элемент, Фотохимический преобразователь – в качестве чувствительного элемента используются фотографические материалы или химические актинометры, в которых поглощение излучения приводит к специфической реакции.

Слайд 14

Описание слайда:

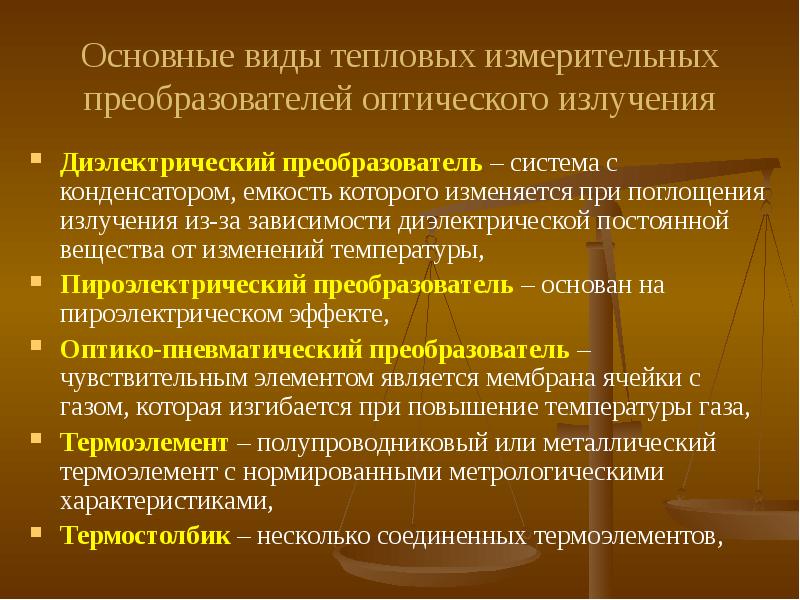

Основные виды тепловых измерительных преобразователей оптического излучения Диэлектрический преобразователь – система с конденсатором, емкость которого изменяется при поглощения излучения из-за зависимости диэлектрической постоянной вещества от изменений температуры, Пироэлектрический преобразователь – основан на пироэлектрическом эффекте, Оптико-пневматический преобразователь – чувствительным элементом является мембрана ячейки с газом, которая изгибается при повышение температуры газа, Термоэлемент – полупроводниковый или металлический термоэлемент с нормированными метрологическими характеристиками, Термостолбик – несколько соединенных термоэлементов,

Слайд 15

Описание слайда:

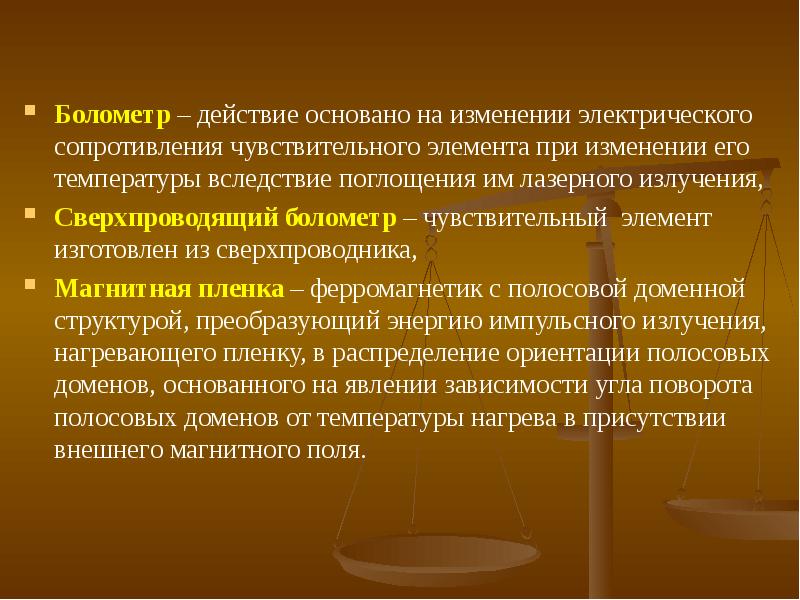

Болометр – действие основано на изменении электрического сопротивления чувствительного элемента при изменении его температуры вследствие поглощения им лазерного излучения, Болометр – действие основано на изменении электрического сопротивления чувствительного элемента при изменении его температуры вследствие поглощения им лазерного излучения, Сверхпроводящий болометр – чувствительный элемент изготовлен из сверхпроводника, Магнитная пленка – ферромагнетик с полосовой доменной структурой, преобразующий энергию импульсного излучения, нагревающего пленку, в распределение ориентации полосовых доменов, основанного на явлении зависимости угла поворота полосовых доменов от температуры нагрева в присутствии внешнего магнитного поля.

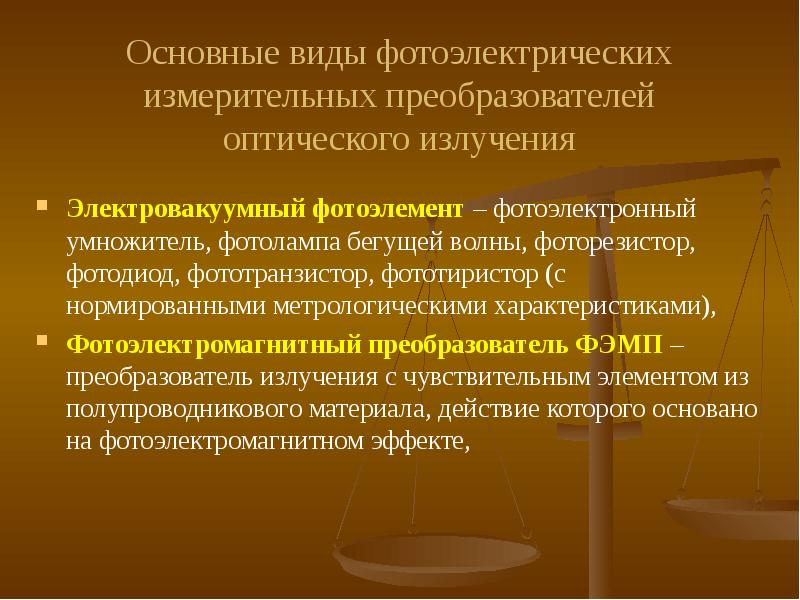

Слайд 16

Описание слайда:

Основные виды фотоэлектрических измерительных преобразователей оптического излучения Электровакуумный фотоэлемент – фотоэлектронный умножитель, фотолампа бегущей волны, фоторезистор, фотодиод, фототранзистор, фототиристор (с нормированными метрологическими характеристиками), Фотоэлектромагнитный преобразователь ФЭМП –преобразователь излучения с чувствительным элементом из полупроводникового материала, действие которого основано на фотоэлектромагнитном эффекте,

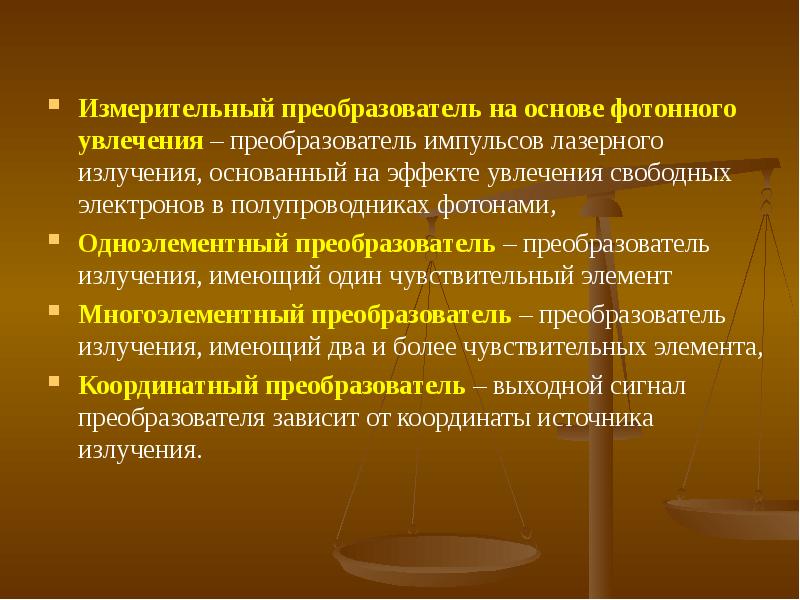

Слайд 17

Описание слайда:

Измерительный преобразователь на основе фотонного увлечения – преобразователь импульсов лазерного излучения, основанный на эффекте увлечения свободных электронов в полупроводниках фотонами, Измерительный преобразователь на основе фотонного увлечения – преобразователь импульсов лазерного излучения, основанный на эффекте увлечения свободных электронов в полупроводниках фотонами, Одноэлементный преобразователь – преобразователь излучения, имеющий один чувствительный элемент Многоэлементный преобразователь – преобразователь излучения, имеющий два и более чувствительных элемента, Координатный преобразователь – выходной сигнал преобразователя зависит от координаты источника излучения.

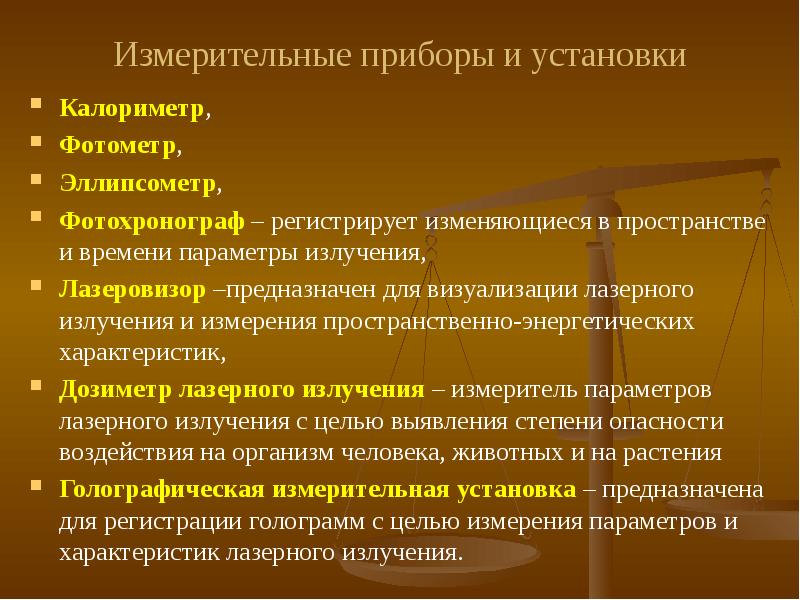

Слайд 18

Описание слайда:

Измерительные приборы и установки Калориметр, Фотометр, Эллипсометр, Фотохронограф – регистрирует изменяющиеся в пространстве и времени параметры излучения, Лазеровизор –предназначен для визуализации лазерного излучения и измерения пространственно-энергетических характеристик, Дозиметр лазерного излучения – измеритель параметров лазерного излучения с целью выявления степени опасности воздействия на организм человека, животных и на растения Голографическая измерительная установка – предназначена для регистрации голограмм с целью измерения параметров и характеристик лазерного излучения.

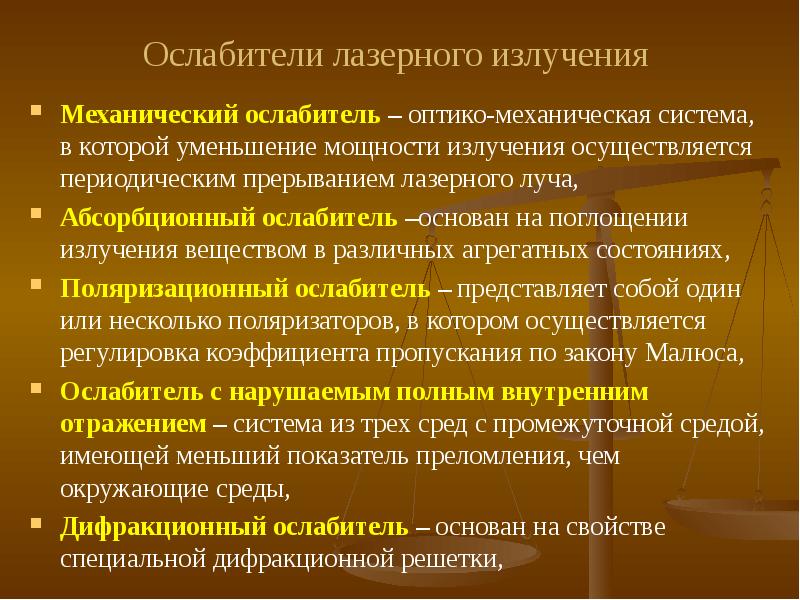

Слайд 19

Описание слайда:

Ослабители лазерного излучения Механический ослабитель – оптико-механическая система, в которой уменьшение мощности излучения осуществляется периодическим прерыванием лазерного луча, Абсорбционный ослабитель –основан на поглощении излучения веществом в различных агрегатных состояниях, Поляризационный ослабитель – представляет собой один или несколько поляризаторов, в котором осуществляется регулировка коэффициента пропускания по закону Малюса, Ослабитель с нарушаемым полным внутренним отражением – система из трех сред с промежуточной средой, имеющей меньший показатель преломления, чем окружающие среды, Дифракционный ослабитель – основан на свойстве специальной дифракционной решетки,

Слайд 20

Описание слайда:

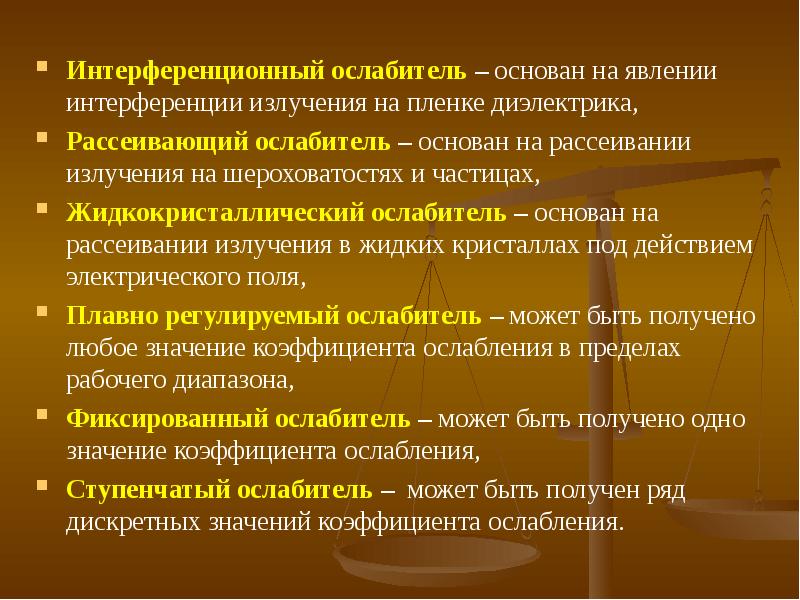

Интерференционный ослабитель – основан на явлении интерференции излучения на пленке диэлектрика, Интерференционный ослабитель – основан на явлении интерференции излучения на пленке диэлектрика, Рассеивающий ослабитель – основан на рассеивании излучения на шероховатостях и частицах, Жидкокристаллический ослабитель – основан на рассеивании излучения в жидких кристаллах под действием электрического поля, Плавно регулируемый ослабитель – может быть получено любое значение коэффициента ослабления в пределах рабочего диапазона, Фиксированный ослабитель – может быть получено одно значение коэффициента ослабления, Ступенчатый ослабитель – может быть получен ряд дискретных значений коэффициента ослабления.
