ИЗОЛИРУЮЩИЙ ПРОТИВОГАЗ ИП-5

Слайд 2

Описание слайда:

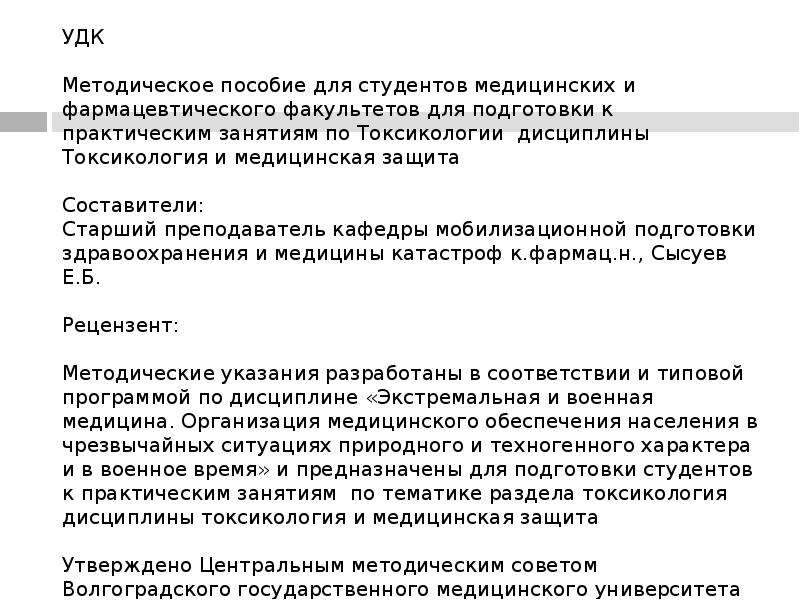

УДК Методическое пособие для студентов медицинских и фармацевтического факультетов для подготовки к практическим занятиям по Токсикологии дисциплины Токсикология и медицинская защита Составители: Старший преподаватель кафедры мобилизационной подготовки здравоохранения и медицины катастроф к.фармац.н., Сысуев Е.Б. Рецензент: Методические указания разработаны в соответствии и типовой программой по дисциплине «Экстремальная и военная медицина. Организация медицинского обеспечения населения в чрезвычайных ситуациях природного и техногенного характера и в военное время» и предназначены для подготовки студентов к практическим занятиям по тематике раздела токсикология дисциплины токсикология и медицинская защита Утверждено Центральным методическим советом Волгоградского государственного медицинского университета

Слайд 3

Описание слайда:

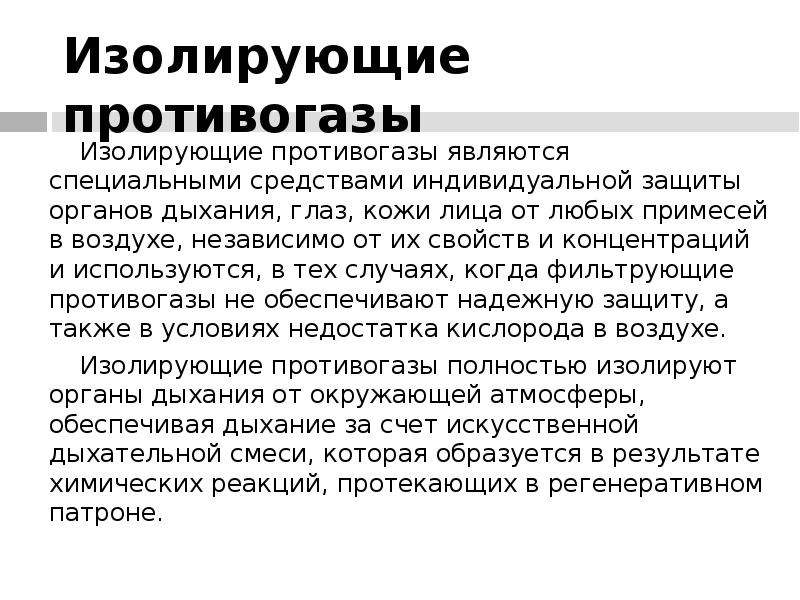

Изолирующие противогазы Изолирующие противогазы являются специальными средствами индивидуальной защиты органов дыхания, глаз, кожи лица от любых примесей в воздухе, независимо от их свойств и концентраций и используются, в тех случаях, когда фильтрующие противогазы не обеспечивают надежную защиту, а также в условиях недостатка кислорода в воздухе. Изолирующие противогазы полностью изолируют органы дыхания от окружающей атмосферы, обеспечивая дыхание за счет искусственной дыхательной смеси, которая образуется в результате химических реакций, протекающих в регенеративном патроне.

Слайд 4

Описание слайда:

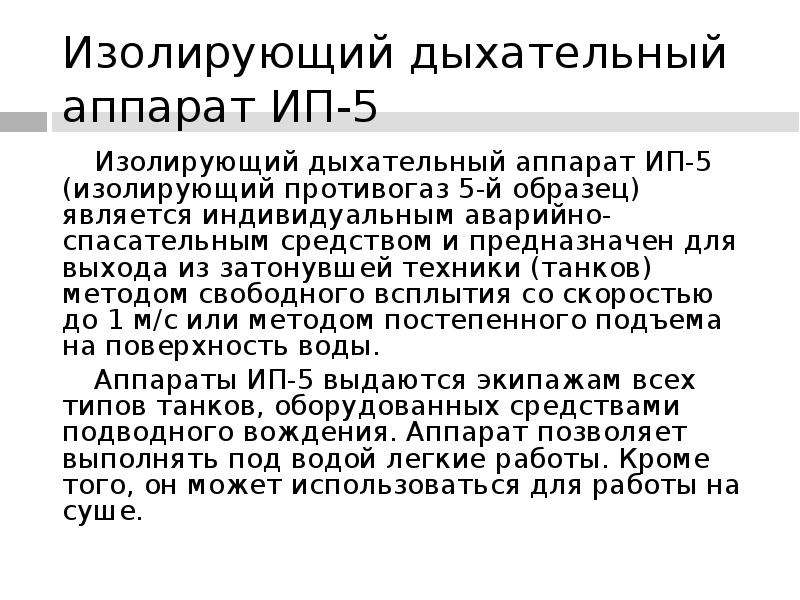

Изолирующий дыхательный аппарат ИП-5 Изолирующий дыхательный аппарат ИП-5 (изолирующий противогаз 5-й образец) является индивидуальным аварийно-спасательным средством и предназначен для выхода из затонувшей техники (танков) методом свободного всплытия со скоростью до 1 м/с или методом постепенного подъема на поверхность воды. Аппараты ИП-5 выдаются экипажам всех типов танков, оборудованных средствами подводного вождения. Аппарат позволяет выполнять под водой легкие работы. Кроме того, он может использоваться для работы на суше.

Слайд 5

Описание слайда:

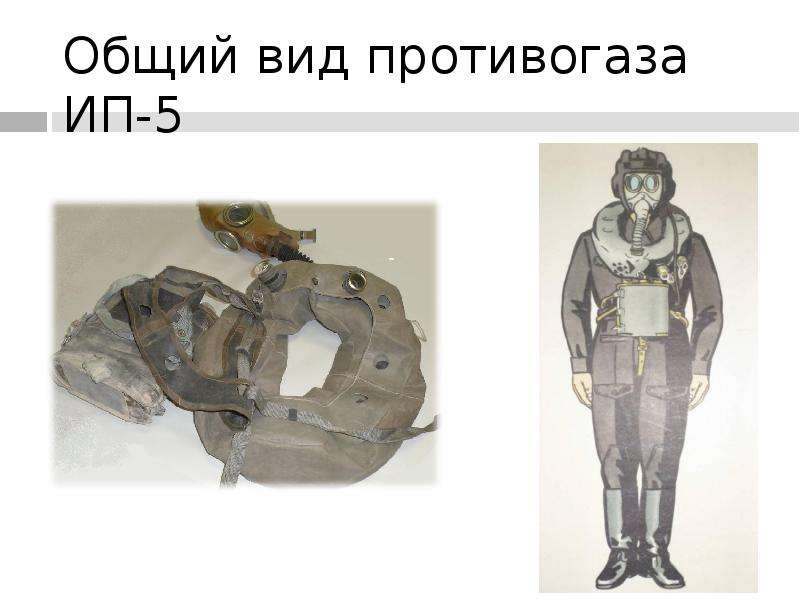

Общий вид противогаза ИП-5

Слайд 6

Описание слайда:

В состав комплекта ИП-5 входят: лицевая часть ШИП-М

Слайд 7

Описание слайда:

В состав комплекта ИП-5 входят:

Слайд 8

Описание слайда:

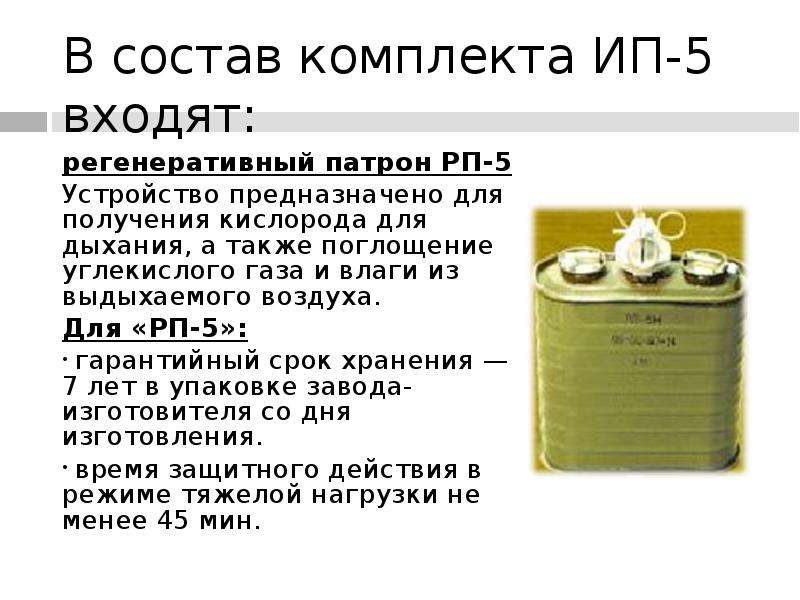

В состав комплекта ИП-5 входят: регенеративный патрон РП-5 Устройство предназначено для получения кислорода для дыхания, а также поглощение углекислого газа и влаги из выдыхаемого воздуха. Для «РП-5»: гарантийный срок хранения — 7 лет в упаковке завода-изготовителя со дня изготовления. время защитного действия в режиме тяжелой нагрузки не менее 45 мин.

Слайд 9

Описание слайда:

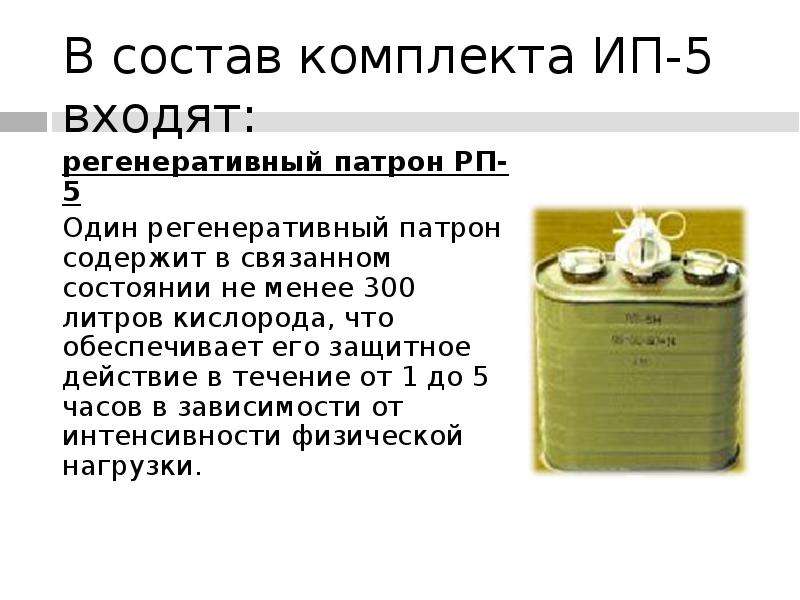

В состав комплекта ИП-5 входят: регенеративный патрон РП-5 Один регенеративный патрон содержит в связанном состоянии не менее 300 литров кислорода, что обеспечивает его защитное действие в течение от 1 до 5 часов в зависимости от интенсивности физической нагрузки.

Слайд 10

Описание слайда:

В состав комплекта ИП-5 входят: Признаки окончания работы регенеративного патрона: нагревание его до нижней части; слабое наполнение дыхательного мешка; невозможность осуществления полного вдоха при выполнении работы с прежней интенсивностью; ухудшение самочувствия – головокружение, «биение» височных артерий, головная боль, тошнота.

Слайд 11

Описание слайда:

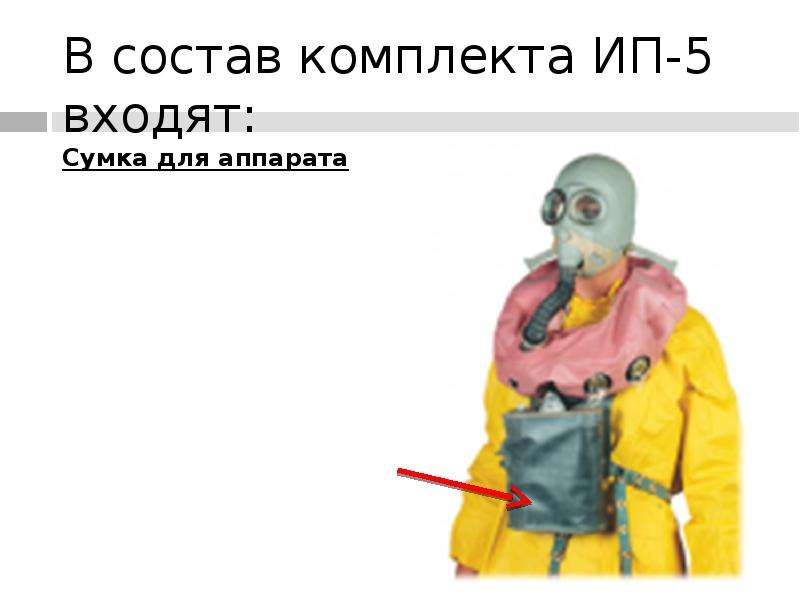

В состав комплекта ИП-5 входят: Сумка для аппарата

Слайд 12

Описание слайда:

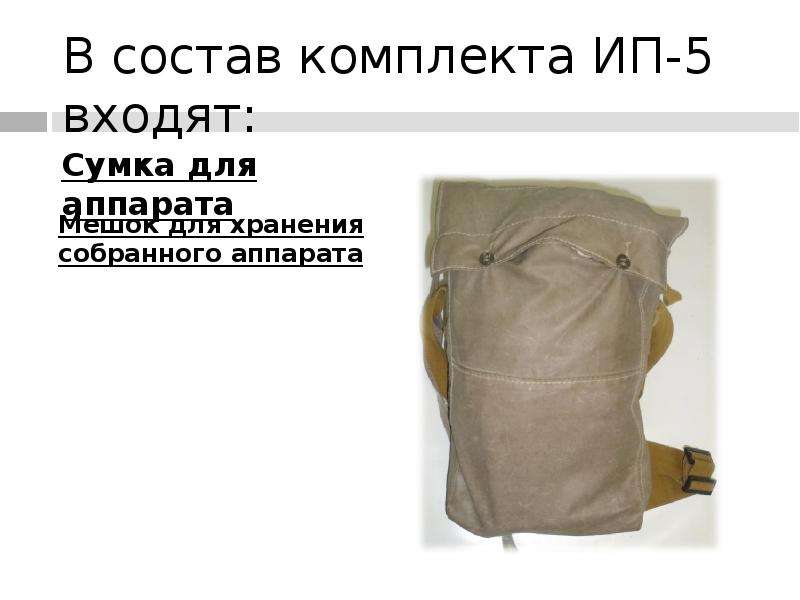

В состав комплекта ИП-5 входят: Мешок для хранения собранного аппарата

Слайд 13

Описание слайда:

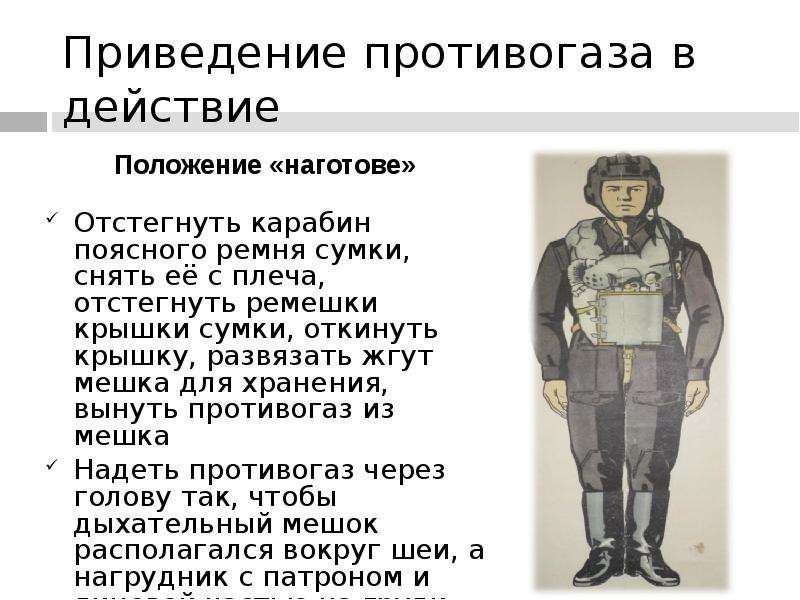

Приведение противогаза в действие

Слайд 14

Описание слайда:

Приведение противогаза в действие

Слайд 15

Описание слайда:

Приведение противогаза в действие Надевание лицевой части

Слайд 16

Описание слайда:

Приведение противогаза в действие Приведение в действие пускового приспособления

Слайд 17

Описание слайда:

Приведение противогаза в действие Включение приспособления дополнительной подачи кислорода (производится в воде)

Слайд 18

Описание слайда:

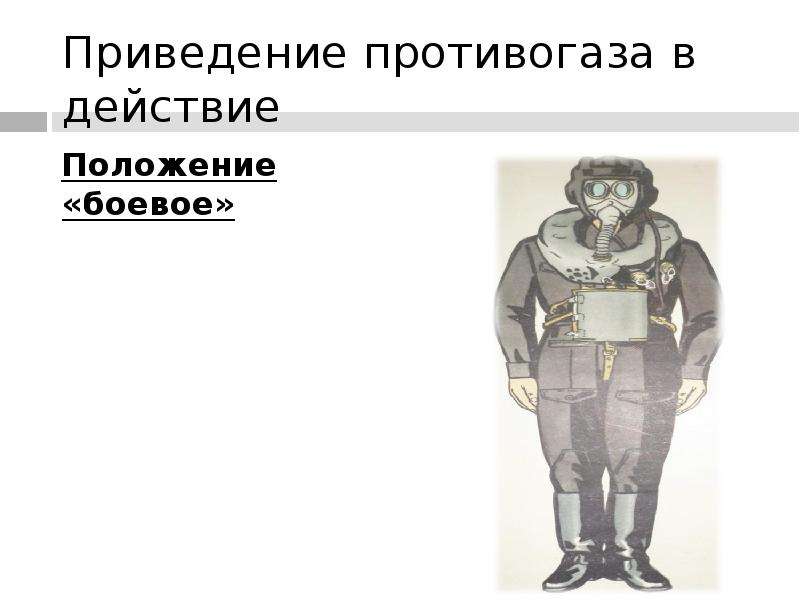

Приведение противогаза в действие

Слайд 19

Описание слайда:

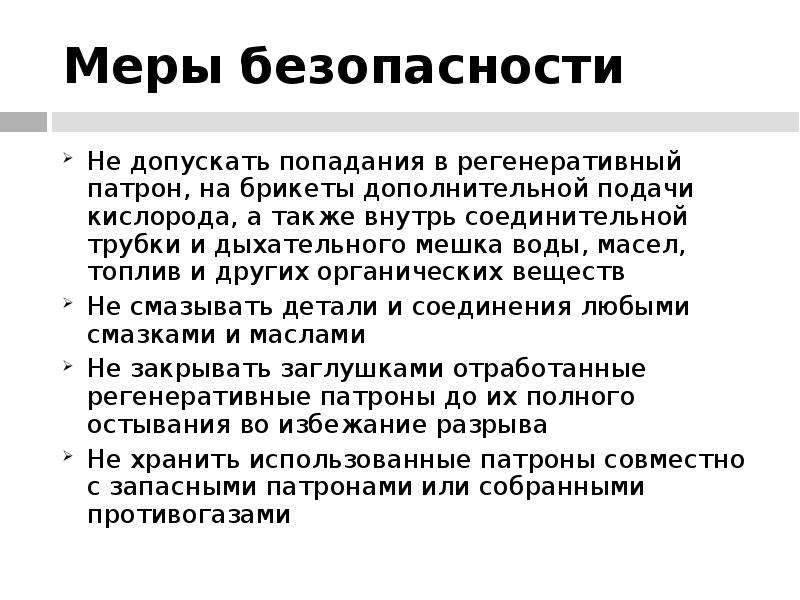

Меры безопасности Не допускать попадания в регенеративный патрон, на брикеты дополнительной подачи кислорода, а также внутрь соединительной трубки и дыхательного мешка воды, масел, топлив и других органических веществ Не смазывать детали и соединения любыми смазками и маслами Не закрывать заглушками отработанные регенеративные патроны до их полного остывания во избежание разрыва Не хранить использованные патроны совместно с запасными патронами или собранными противогазами

Слайд 20

Описание слайда:

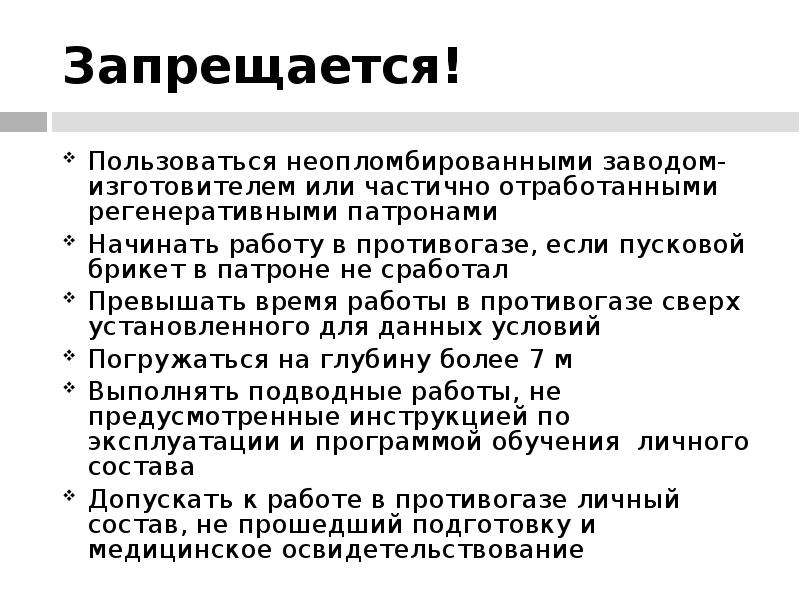

Запрещается! Пользоваться неопломбированными заводом-изготовителем или частично отработанными регенеративными патронами Начинать работу в противогазе, если пусковой брикет в патроне не сработал Превышать время работы в противогазе сверх установленного для данных условий Погружаться на глубину более 7 м Выполнять подводные работы, не предусмотренные инструкцией по эксплуатации и программой обучения личного состава Допускать к работе в противогазе личный состав, не прошедший подготовку и медицинское освидетельствование

Слайд 21

Описание слайда:

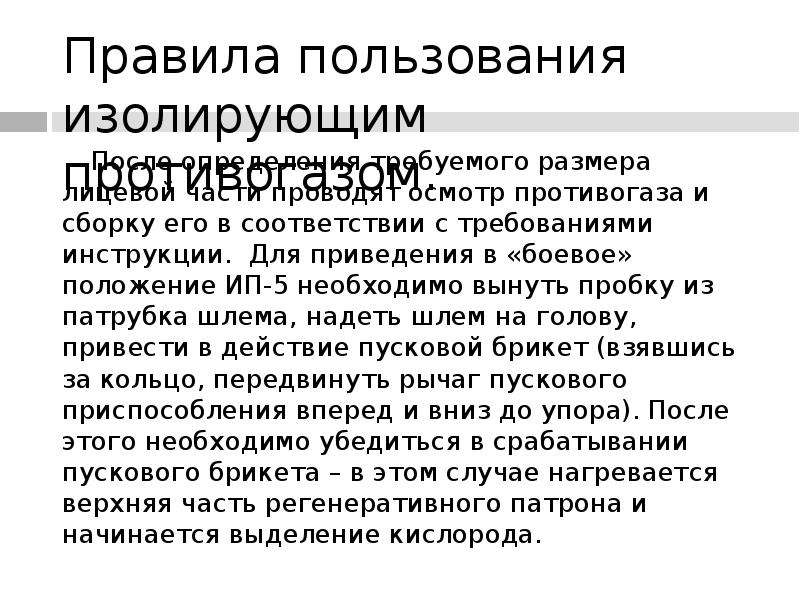

Правила пользования изолирующим противогазом. После определения требуемого размера лицевой части проводят осмотр противогаза и сборку его в соответствии с требованиями инструкции. Для приведения в «боевое» положение ИП-5 необходимо вынуть пробку из патрубка шлема, надеть шлем на голову, привести в действие пусковой брикет (взявшись за кольцо, передвинуть рычаг пускового приспособления вперед и вниз до упора). После этого необходимо убедиться в срабатывании пускового брикета – в этом случае нагревается верхняя часть регенеративного патрона и начинается выделение кислорода.

Слайд 22

Описание слайда:

Правила пользования изолирующим противогазом. При организации работ с использованием изолирующих противогазов необходимо определить срок окончания работы, учитывая при этом время, необходимое для выхода из опасного района. Работать в изолирующем противогазе до полной отработки регенеративного патрона не рекомендуется. В случае нехватки воздуха при вдохе необходимо привести в действие одно из приспособлений для дополнительной подачи кислорода. При повторной нехватке газовой смеси приводится в действие второе приспособление. Отработанный регенеративный патрон заменяется новым, как правило, в незараженной атмосфере. Его замена в непригодной для дыхания атмосфере допускается лишь в исключительных случаях и требует задержки дыхания на период замены патрона.

Слайд 23

Описание слайда:

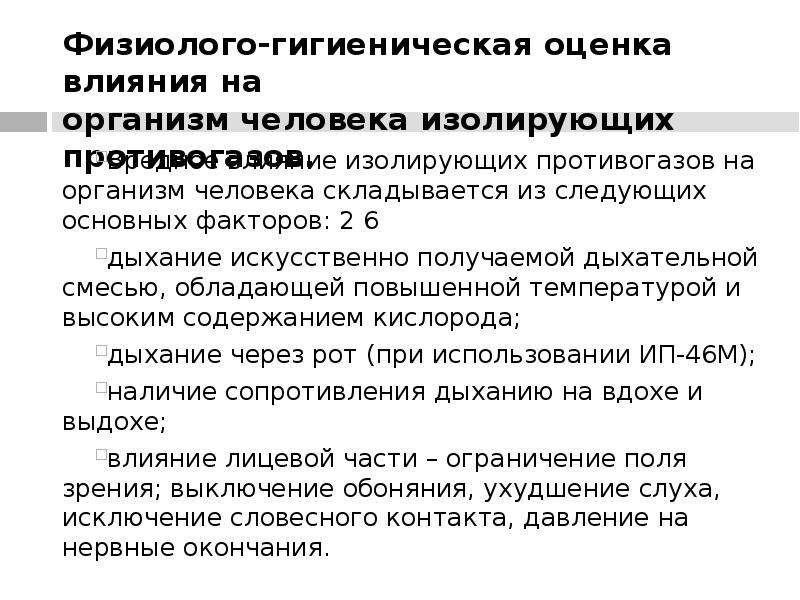

Физиолого-гигиеническая оценка влияния на организм человека изолирующих противогазов. Вредное влияние изолирующих противогазов на организм человека складывается из следующих основных факторов: 2 6 дыхание искусственно получаемой дыхательной смесью, обладающей повышенной температурой и высоким содержанием кислорода; дыхание через рот (при использовании ИП-46М); наличие сопротивления дыханию на вдохе и выдохе; влияние лицевой части – ограничение поля зрения; выключение обоняния, ухудшение слуха, исключение словесного контакта, давление на нервные окончания.
