Слайд 1

Описание слайда:

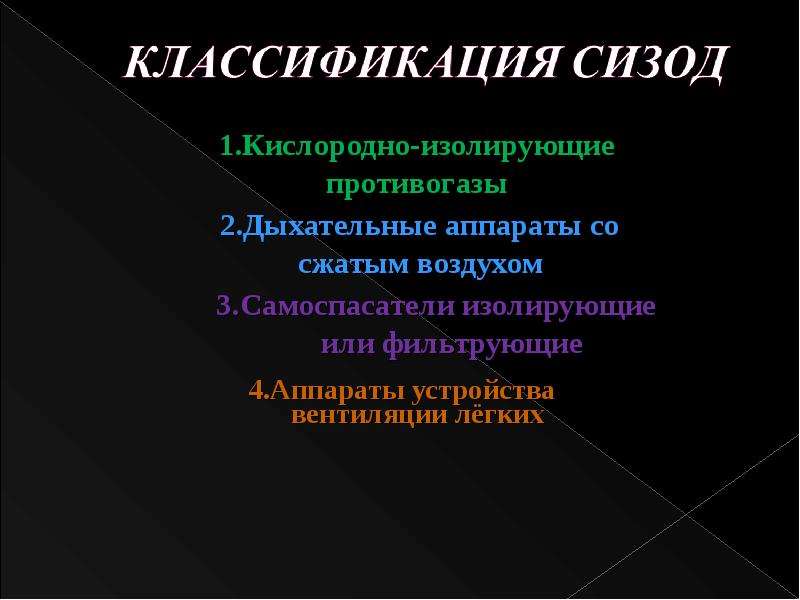

4.Аппараты устройства вентиляции лёгких 4.Аппараты устройства вентиляции лёгких

Слайд 2

Описание слайда:

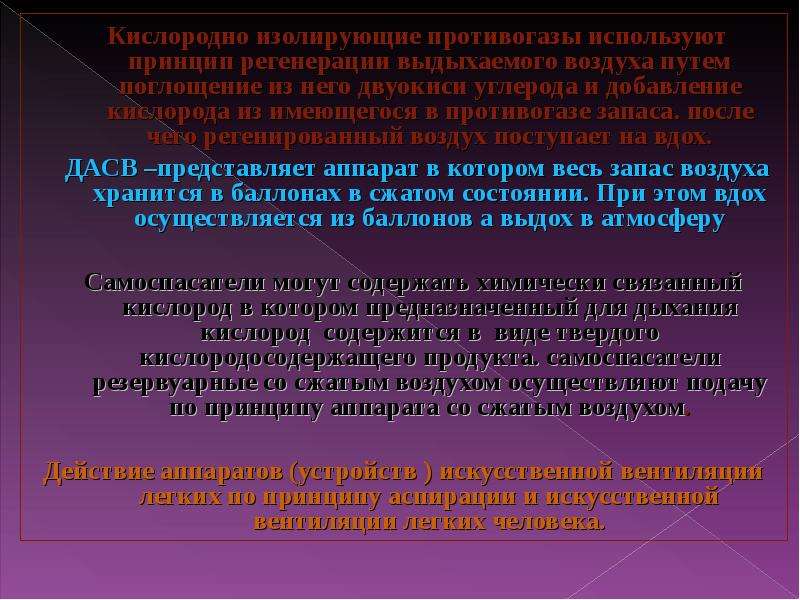

Кислородно изолирующие противогазы используют принцип регенерации выдыхаемого воздуха путем поглощение из него двуокиси углерода и добавление кислорода из имеющегося в противогазе запаса. после чего регенированный воздух поступает на вдох. Кислородно изолирующие противогазы используют принцип регенерации выдыхаемого воздуха путем поглощение из него двуокиси углерода и добавление кислорода из имеющегося в противогазе запаса. после чего регенированный воздух поступает на вдох. ДАСВ –представляет аппарат в котором весь запас воздуха хранится в баллонах в сжатом состоянии. При этом вдох осуществляется из баллонов а выдох в атмосферу Самоспасатели могут содержать химически связанный кислород в котором предназначенный для дыхания кислород содержится в виде твердого кислородосодержащего продукта. самоспасатели резервуарные со сжатым воздухом осуществляют подачу по принципу аппарата со сжатым воздухом. Действие аппаратов (устройств ) искусственной вентиляции легких по принципу аспирации и искусственной вентиляции легких человека.

Слайд 3

Описание слайда:

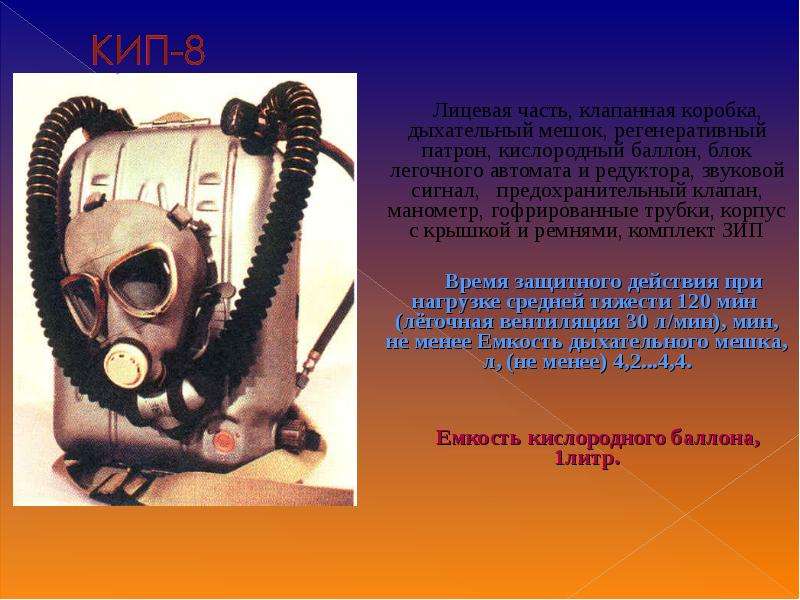

Лицевая часть, клапанная коробка, дыхательный мешок, регенеративный патрон, кислородный баллон, блок легочного автомата и редуктора, звуковой сигнал, предохранительный клапан, манометр, гофрированные трубки, корпус с крышкой и ремнями, комплект ЗИП Лицевая часть, клапанная коробка, дыхательный мешок, регенеративный патрон, кислородный баллон, блок легочного автомата и редуктора, звуковой сигнал, предохранительный клапан, манометр, гофрированные трубки, корпус с крышкой и ремнями, комплект ЗИП Время защитного действия при нагрузке средней тяжести 120 мин (лёгочная вентиляция 30 л/мин), мин, не менее Емкость дыхательного мешка, л, (не менее) 4,2...4,4. Емкость кислородного баллона, 1литр.

Слайд 4

Описание слайда:

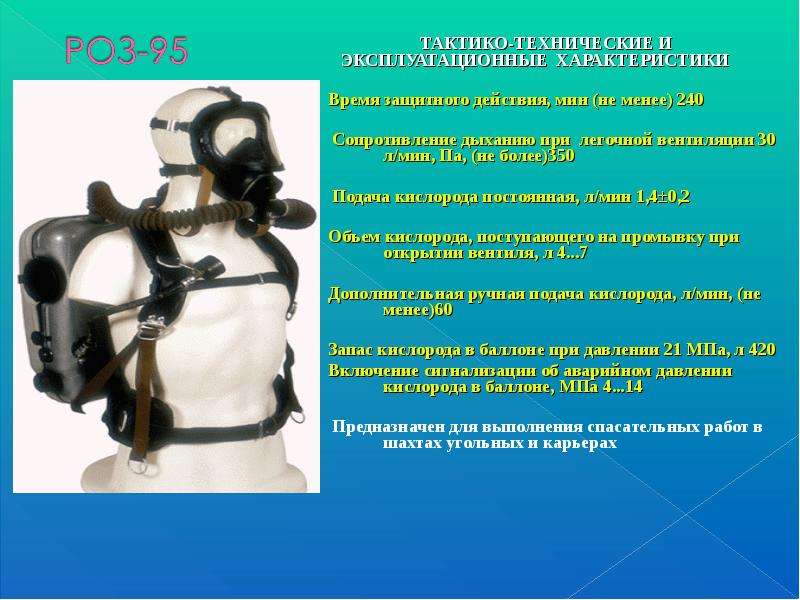

Время защитного действия, мин (не менее) 240 Сопротивление дыханию при легочной вентиляции 30 л/мин, Па, (не более)350 Подача кислорода постоянная, л/мин 1,4±0,2 Объем кислорода, поступающего на промывку при открытии вентиля, л 4...7 Дополнительная ручная подача кислорода, л/мин, (не менее)60 Запас кислорода в баллоне при давлении 21 МПа, л 420 Включение сигнализации об аварийном давлении кислорода в баллоне, МПа 4...14 Предназначен для выполнения спасательных работ в шахтах угольных и карьерах

Слайд 5

Описание слайда:

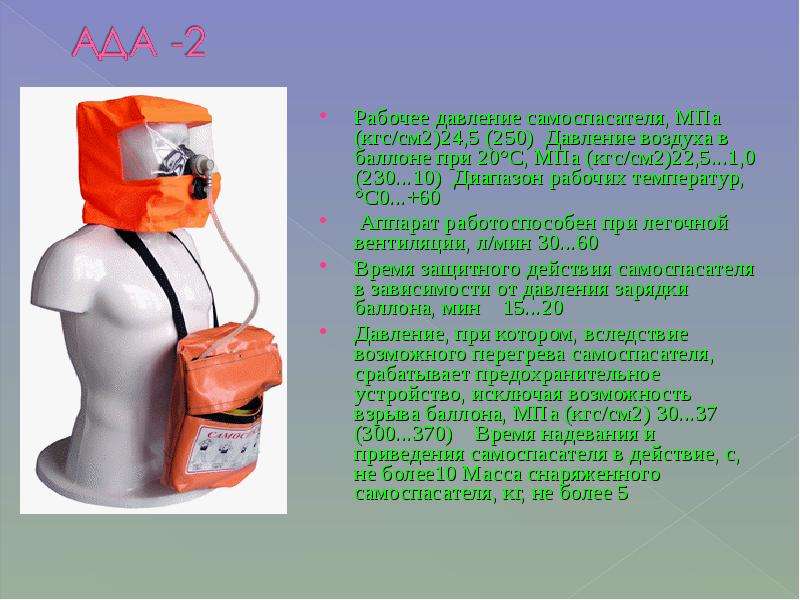

Рабочее давление самоспасателя, МПа (кгс/см2)24,5 (250) Давление воздуха в баллоне при 20°С, МПа (кгс/см2)22,5...1,0 (230...10) Диапазон рабочих температур, °С0...+60 Рабочее давление самоспасателя, МПа (кгс/см2)24,5 (250) Давление воздуха в баллоне при 20°С, МПа (кгс/см2)22,5...1,0 (230...10) Диапазон рабочих температур, °С0...+60 Аппарат работоспособен при легочной вентиляции, л/мин 30...60 Время защитного действия самоспасателя в зависимости от давления зарядки баллона, мин 15...20 Давление, при котором, вследствие возможного перегрева самоспасателя, срабатывает предохранительное устройство, исключая возможность взрыва баллона, МПа (кгс/см2) 30...37 (300...370) Время надевания и приведения самоспасателя в действие, с, не более10 Масса снаряженного самоспасателя, кг, не более 5

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

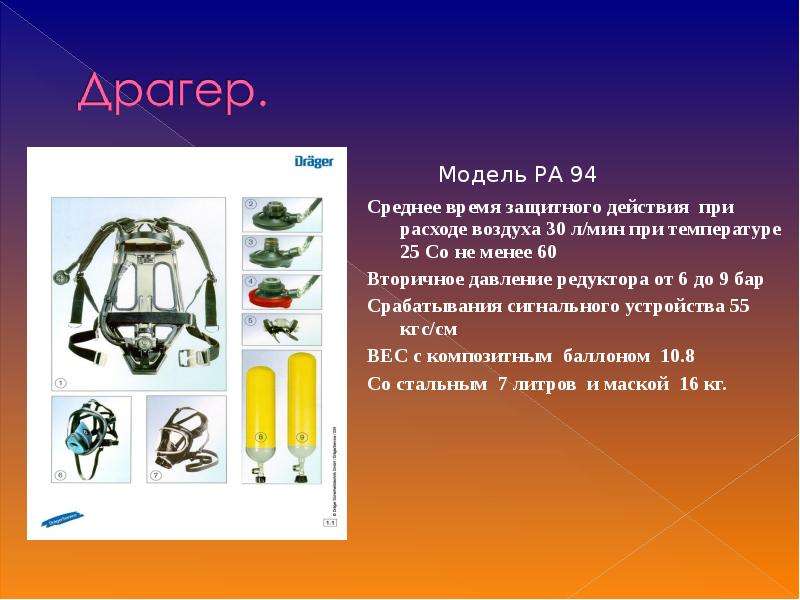

Модель РА 94 Модель РА 94 Среднее время защитного действия при расходе воздуха 30 л/мин при температуре 25 Со не менее 60 Вторичное давление редуктора от 6 до 9 бар Срабатывания сигнального устройства 55 кгс/см ВЕС с композитным баллоном 10.8 Со стальным 7 литров и маской 16 кг.

Слайд 8

Описание слайда:

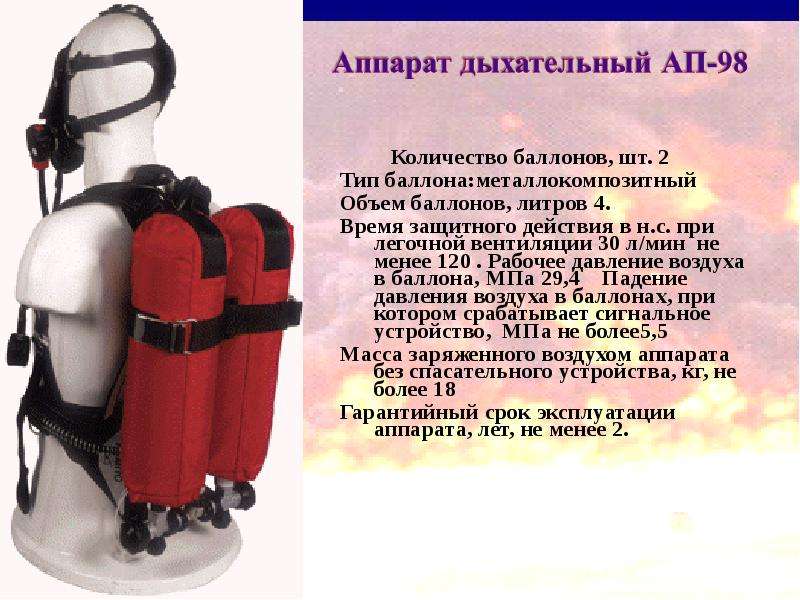

Количество баллонов, шт. 2 Количество баллонов, шт. 2 Тип баллона:металлокомпозитный Объем баллонов, литров 4. Время защитного действия в н.с. при легочной вентиляции 30 л/мин не менее 120 . Рабочее давление воздуха в баллона, МПа 29,4 Падение давления воздуха в баллонах, при котором срабатывает сигнальное устройство, МПа не более5,5 Масса заряженного воздухом аппарата без спасательного устройства, кг, не более 18 Гарантийный срок эксплуатации аппарата, лет, не менее 2.

Слайд 9

Описание слайда:

Продолжительность защитного действия при работе средней напряженности, 60 минут Продолжительность защитного действия при работе средней напряженности, 60 минут Число баллонов в аппарате шт2 Рабочее давление в баллоне МПа20 Емкость баллона, л4 Длина баллона, мм 560± 8 Диаметр баллона, мм108± 2 Масса баллона, кг4,4 Количество воздуха в аппарате, л1600 Давление срабатывания клапана включателя резерва воздуха, МПа3...4 Габаритные размеры, мм 650х295х150 Масса снаряженного аппарата с легочным автоматом типа 2, кг 15,5 При замене загубника может быть использован при погружении под воду до 20 метров

Слайд 10

Описание слайда:

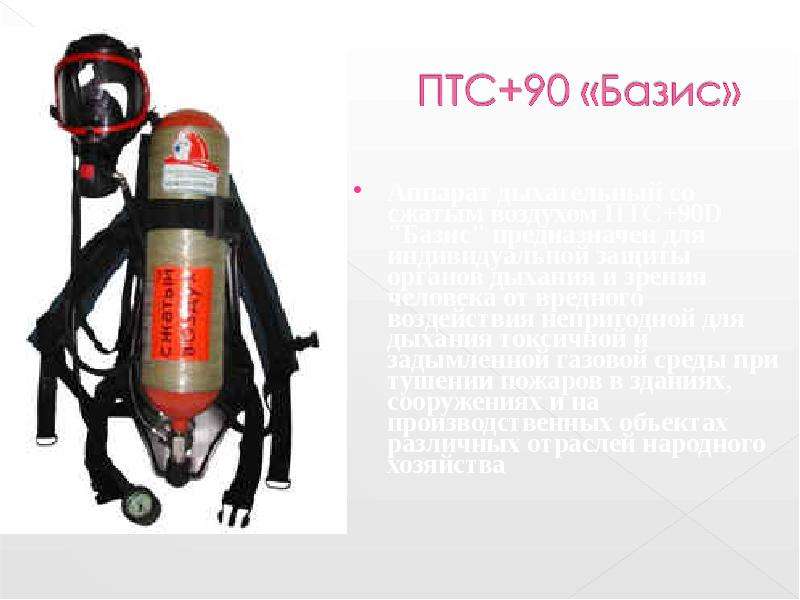

Аппарат дыхательный со сжатым воздухом ПТС+90D "Базис" предназначен для индивидуальной защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания токсичной и задымленной газовой среды при тушении пожаров в зданиях, сооружениях и на производственных объектах различных отраслей народного хозяйства Аппарат дыхательный со сжатым воздухом ПТС+90D "Базис" предназначен для индивидуальной защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания токсичной и задымленной газовой среды при тушении пожаров в зданиях, сооружениях и на производственных объектах различных отраслей народного хозяйства

Слайд 11

Описание слайда:

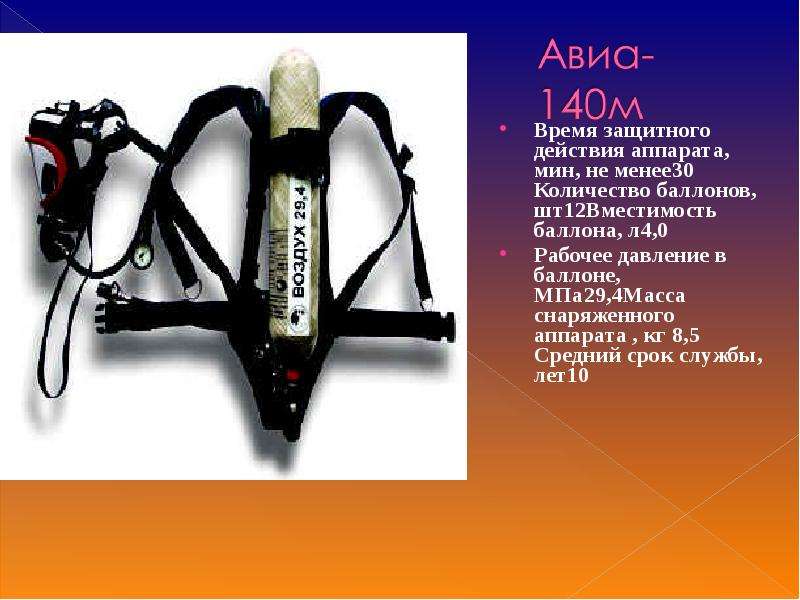

Время защитного действия аппарата, мин, не менее30 Количество баллонов, шт12Вместимость баллона, л4,0 Время защитного действия аппарата, мин, не менее30 Количество баллонов, шт12Вместимость баллона, л4,0 Рабочее давление в баллоне, МПа29,4Масса снаряженного аппарата , кг 8,5 Средний срок службы, лет10

Слайд 12

Описание слайда:

Время защитного действия аппарата, мин, не менее 45-60 Количество баллонов, шт1 Вместимость баллона, л 5,07 Масса снаряженного аппарата , кг 9,98,912,010,6 Время воздействия открытого пламени с температурой Время защитного действия аппарата, мин, не менее 45-60 Количество баллонов, шт1 Вместимость баллона, л 5,07 Масса снаряженного аппарата , кг 9,98,912,010,6 Время воздействия открытого пламени с температурой +800оС, сек 5 Время пребывания при +200оС, с 60 Средний срок службы, лет 10

Слайд 13

Описание слайда:

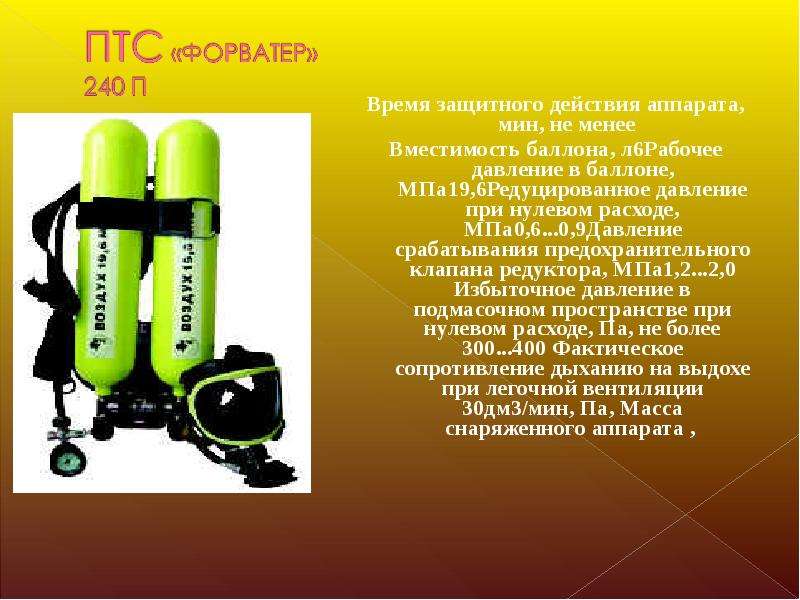

Время защитного действия аппарата, мин, не менее Время защитного действия аппарата, мин, не менее Вместимость баллона, л6Рабочее давление в баллоне, МПа19,6Редуцированное давление при нулевом расходе, МПа0,6...0,9Давление срабатывания предохранительного клапана редуктора, МПа1,2...2,0 Избыточное давление в подмасочном пространстве при нулевом расходе, Па, не более 300...400 Фактическое сопротивление дыханию на выдохе при легочной вентиляции 30дм3/мин, Па, Масса снаряженного аппарата ,

Слайд 14

Описание слайда:

Условное время защитного действия, при расходе воздуха 30 л/мин и при температуре окружающей среды +25 оС, мин, не менее 60Условное время защитного действия, при расходе воздуха 30 л/мин и при температуре окружающей среды -40 оС, мин, не менее 40 Вместимость баллона для сжатого воздуха, л7,0 Условное время защитного действия, при расходе воздуха 30 л/мин и при температуре окружающей среды +25 оС, мин, не менее 60Условное время защитного действия, при расходе воздуха 30 л/мин и при температуре окружающей среды -40 оС, мин, не менее 40 Вместимость баллона для сжатого воздуха, л7,0 Рабочее давление сжатого воздуха в баллоне, МПа29,4 Сопротивление дыханию при легочной вентиляции 30 л/мин и t= +25 оС вдоху / выдоху, Па, не более 250...300 / 100...150 Давление воздуха на выходе из редуктора, МПа 0,8...1,0 Давление открытия Габаритные размеры, мм,7 90 х 320 х 220 Масса аппарата без спасателього устройства, кг, не более 15,1 Масса спасателього устройства, кг, не более 1Средний срок службы, лет, не менее10
