Слайд 1

Описание слайда:

Качество электроэнергии

Слайд 2

Описание слайда:

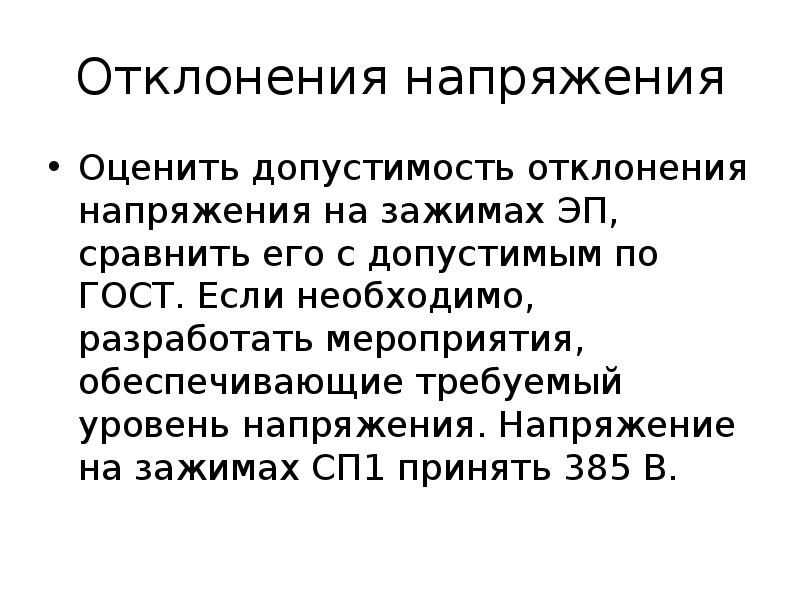

Отклонения напряжения Оценить допустимость отклонения напряжения на зажимах ЭП, сравнить его с допустимым по ГОСТ. Если необходимо, разработать мероприятия, обеспечивающие требуемый уровень напряжения. Напряжение на зажимах СП1 принять 385 В.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Потеря напряжения определяется по соотношению Потеря напряжения определяется по соотношению

Слайд 5

Описание слайда:

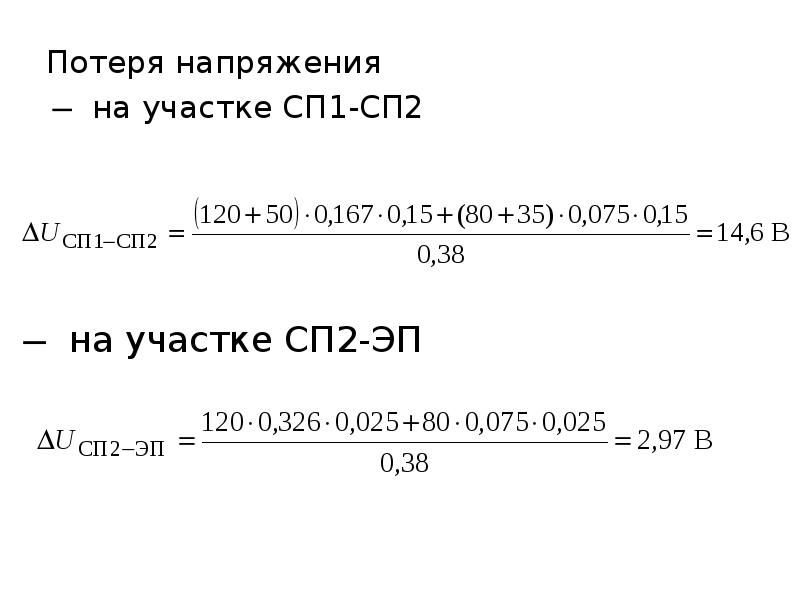

Потеря напряжения Потеря напряжения ̶ на участке СП1-СП2

Слайд 6

Описание слайда:

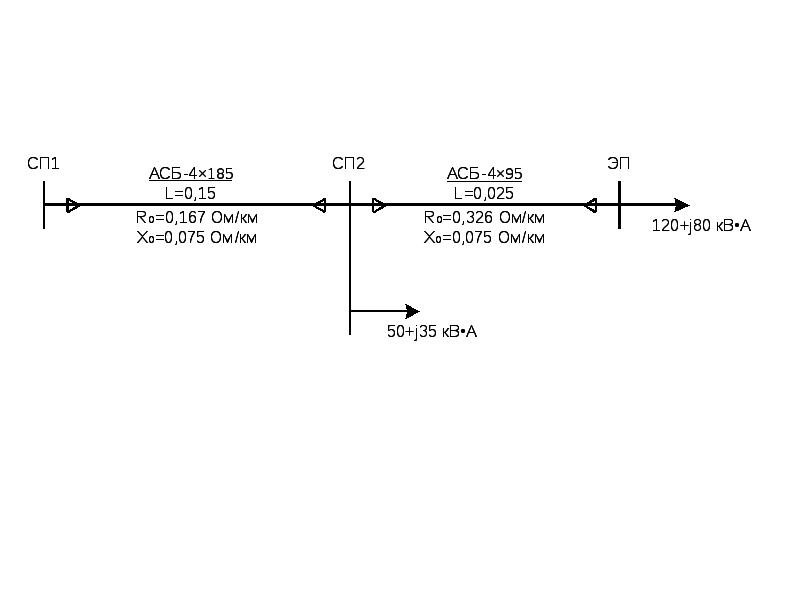

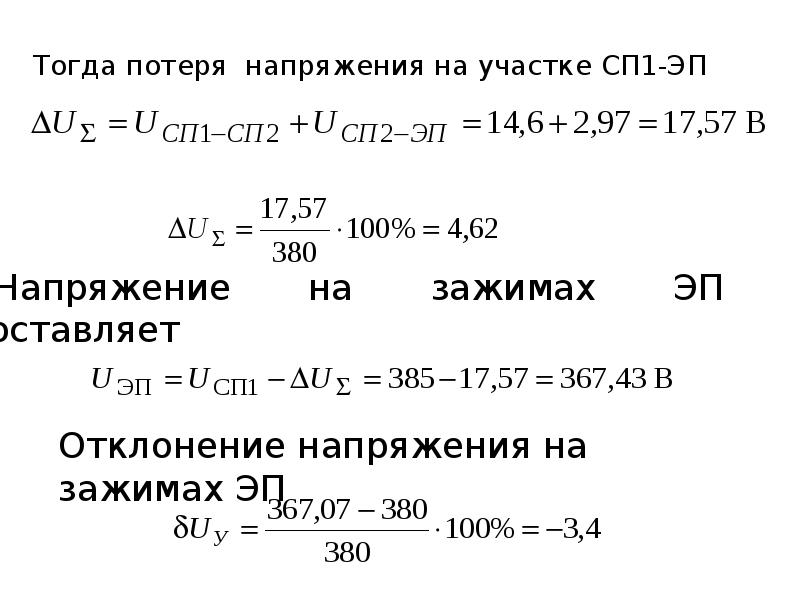

Тогда потеря напряжения на участке СП1-ЭП Тогда потеря напряжения на участке СП1-ЭП

Слайд 7

Описание слайда:

Несинусоидальность напряжения Несинусоидальность напряжения характеризуется следующими показателями : — коэффициентом искажения синусоидальности кривой напряжения; — коэффициентом n-ой гармонической составляющей напряжения.

Слайд 8

Описание слайда:

Коэффициент искажения синусоидальности кривой напряжения KU определяется по выражению, % Коэффициент искажения синусоидальности кривой напряжения KU определяется по выражению, %

Слайд 9

Описание слайда:

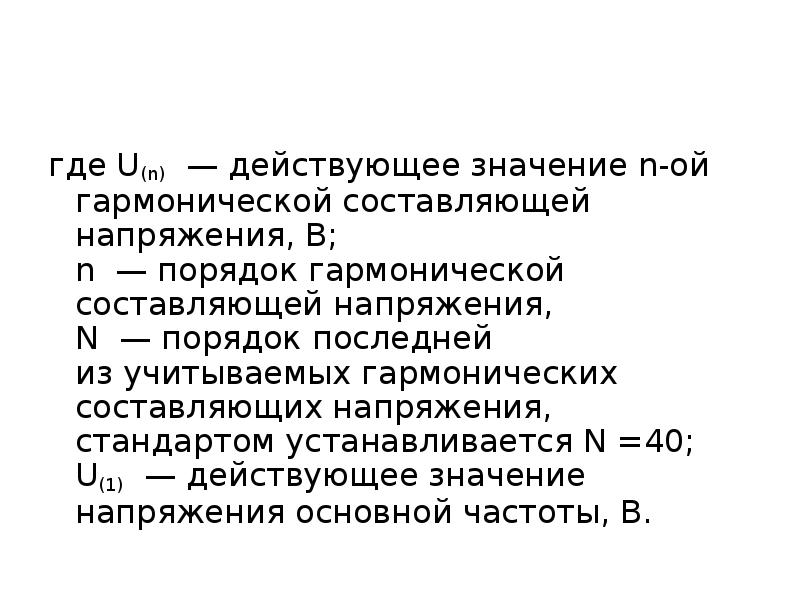

где U(n) — действующее значение n-ой гармонической составляющей напряжения, В; n — порядок гармонической составляющей напряжения, N — порядок последней из учитываемых гармонических составляющих напряжения, стандартом устанавливается N =40; U(1) — действующее значение напряжения основной частоты, В. где U(n) — действующее значение n-ой гармонической составляющей напряжения, В; n — порядок гармонической составляющей напряжения, N — порядок последней из учитываемых гармонических составляющих напряжения, стандартом устанавливается N =40; U(1) — действующее значение напряжения основной частоты, В.

Слайд 10

Описание слайда:

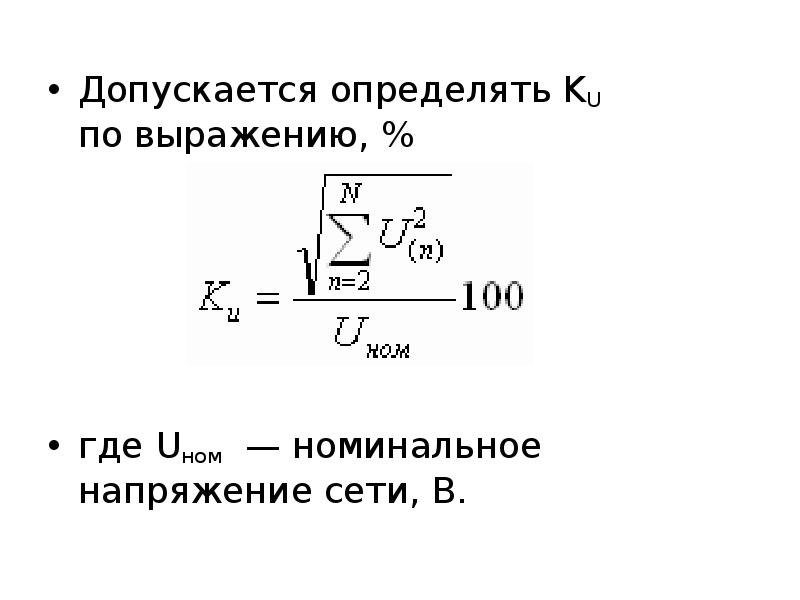

Допускается определять KU по выражению, % Допускается определять KU по выражению, % где Uном — номинальное напряжение сети, В.

Слайд 11

Описание слайда:

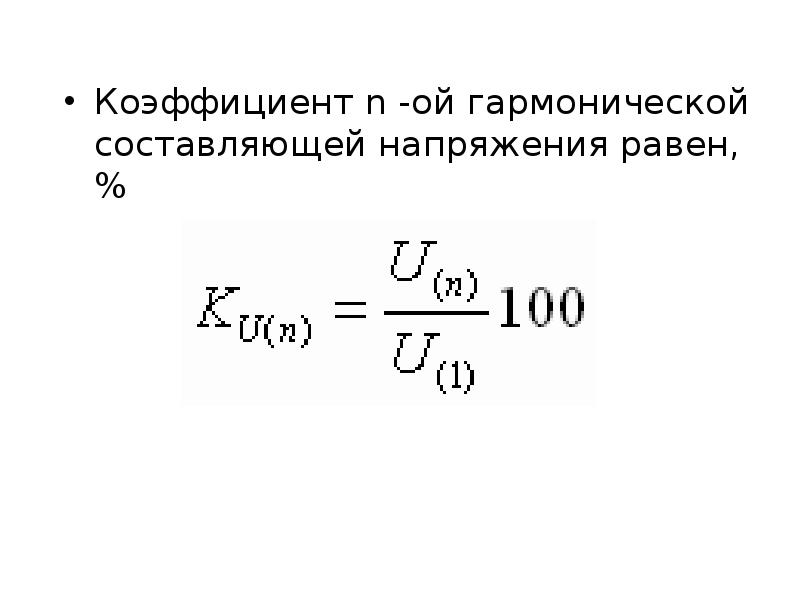

Коэффициент n -ой гармонической составляющей напряжения равен, % Коэффициент n -ой гармонической составляющей напряжения равен, %

Слайд 12

Описание слайда:

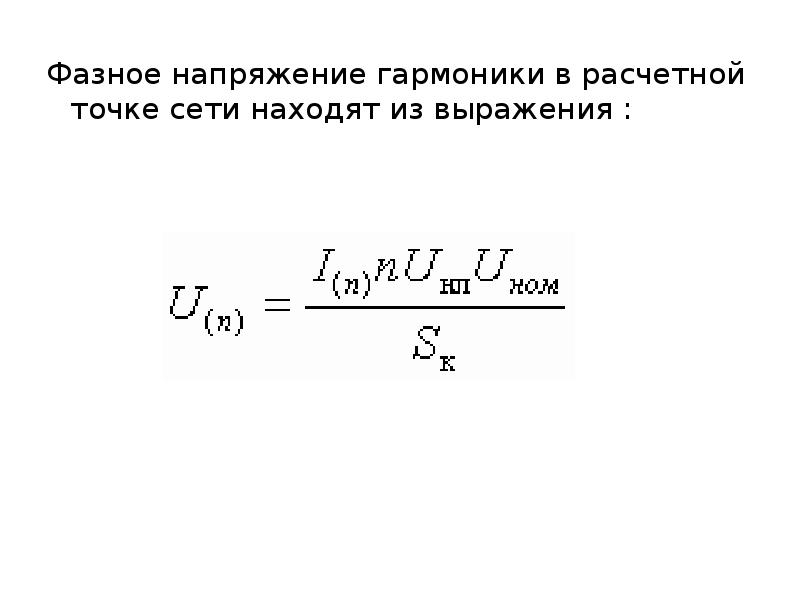

Фазное напряжение гармоники в расчетной точке сети находят из выражения : Фазное напряжение гармоники в расчетной точке сети находят из выражения :

Слайд 13

Описание слайда:

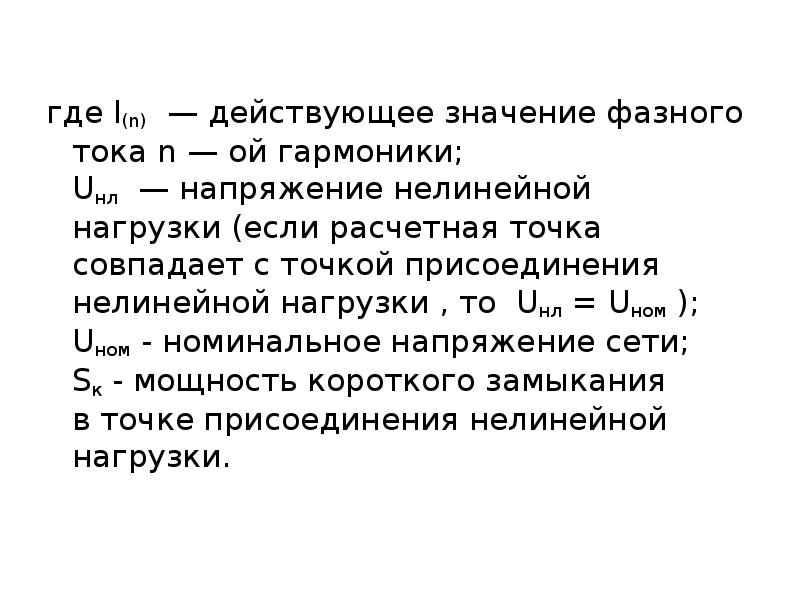

где I(n) — действующее значение фазного тока n — ой гармоники; Uнл — напряжение нелинейной нагрузки (если расчетная точка совпадает с точкой присоединения нелинейной нагрузки , то Uнл = Uном ); Uном - номинальное напряжение сети; Sк - мощность короткого замыкания в точке присоединения нелинейной нагрузки. где I(n) — действующее значение фазного тока n — ой гармоники; Uнл — напряжение нелинейной нагрузки (если расчетная точка совпадает с точкой присоединения нелинейной нагрузки , то Uнл = Uном ); Uном - номинальное напряжение сети; Sк - мощность короткого замыкания в точке присоединения нелинейной нагрузки.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

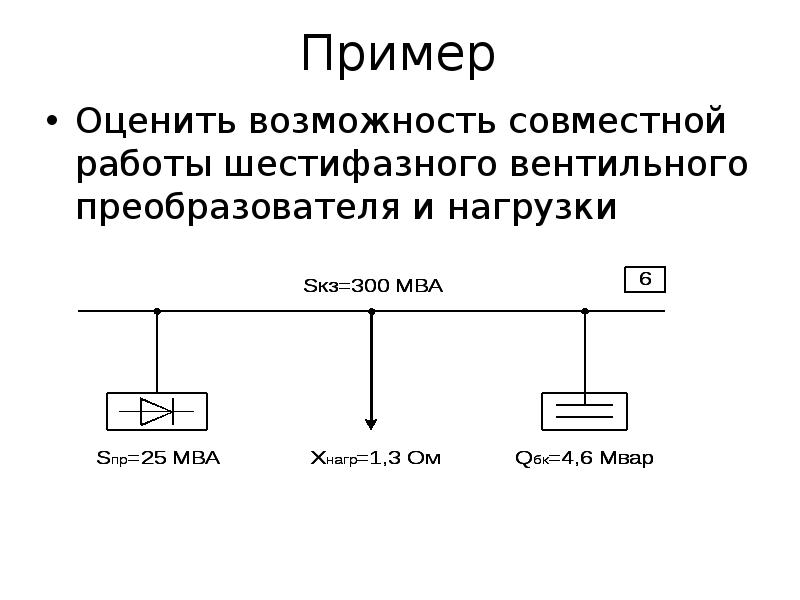

Пример Оценить возможность совместной работы шестифазного вентильного преобразователя и нагрузки

Слайд 16

Описание слайда:

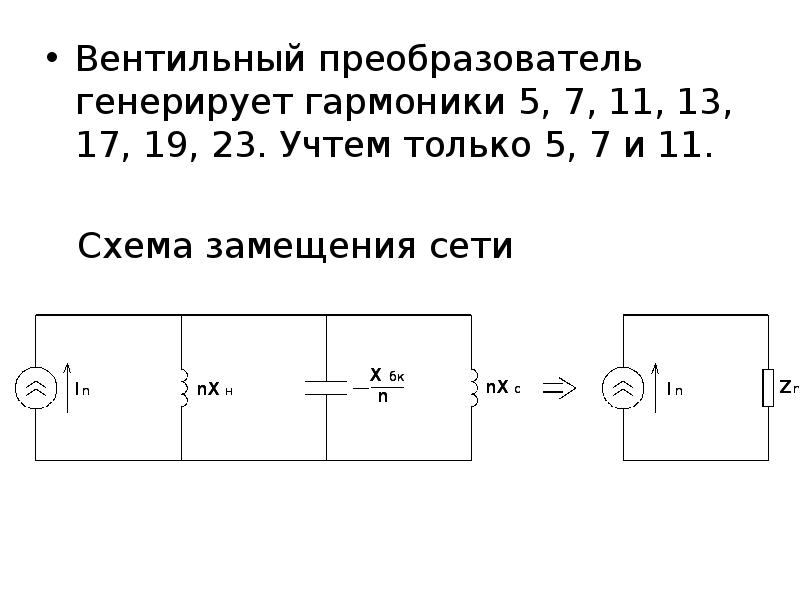

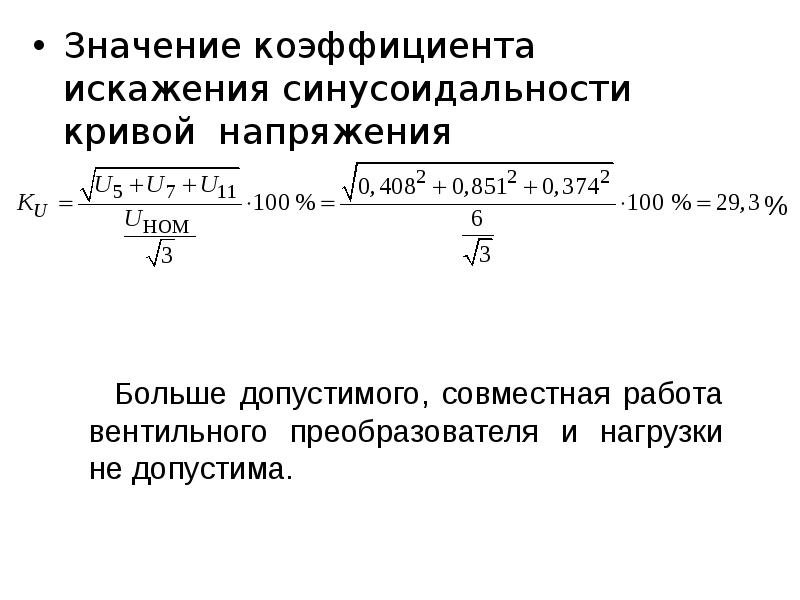

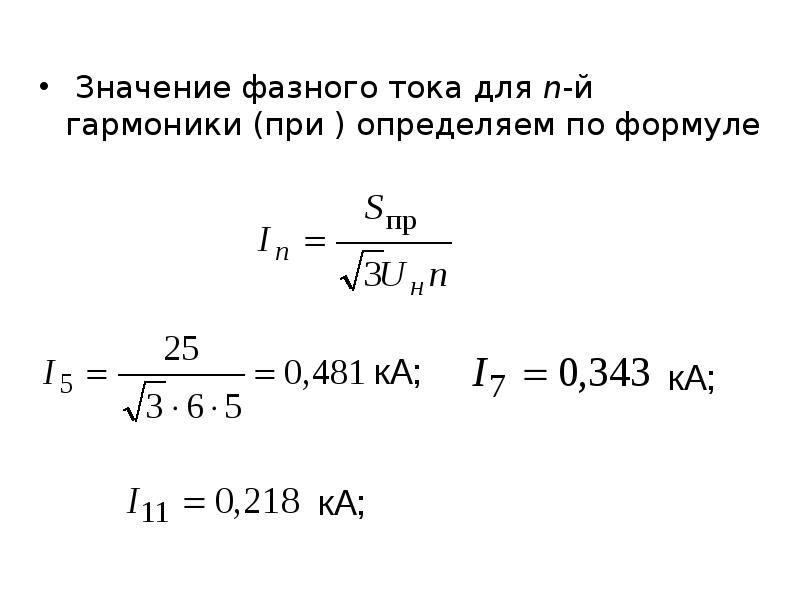

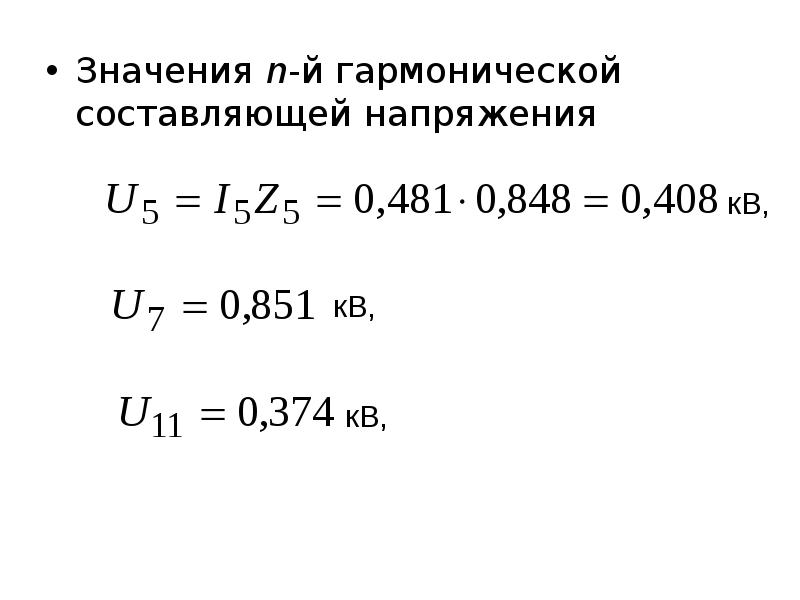

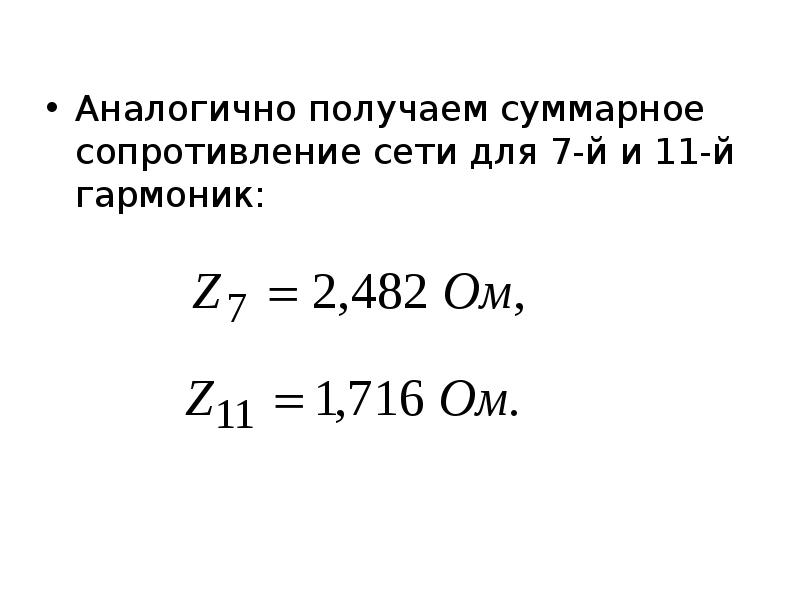

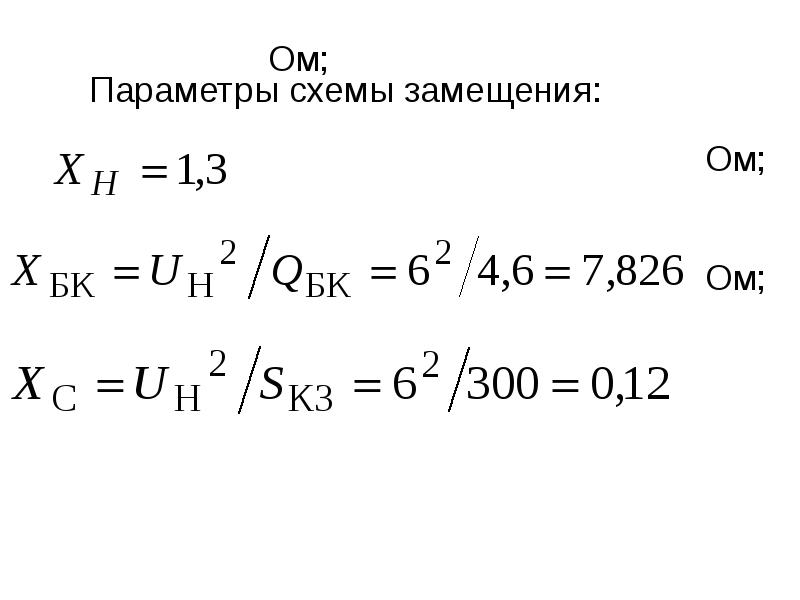

Вентильный преобразователь генерирует гармоники 5, 7, 11, 13, 17, 19, 23. Учтем только 5, 7 и 11. Вентильный преобразователь генерирует гармоники 5, 7, 11, 13, 17, 19, 23. Учтем только 5, 7 и 11.
