Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему КАШАГАН гигантское нефтяное месторождение. Доклад-сообщение содержит 15 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

КАШАГАН гигантское нефтяное месторождение

Слайд 2

Описание слайда:

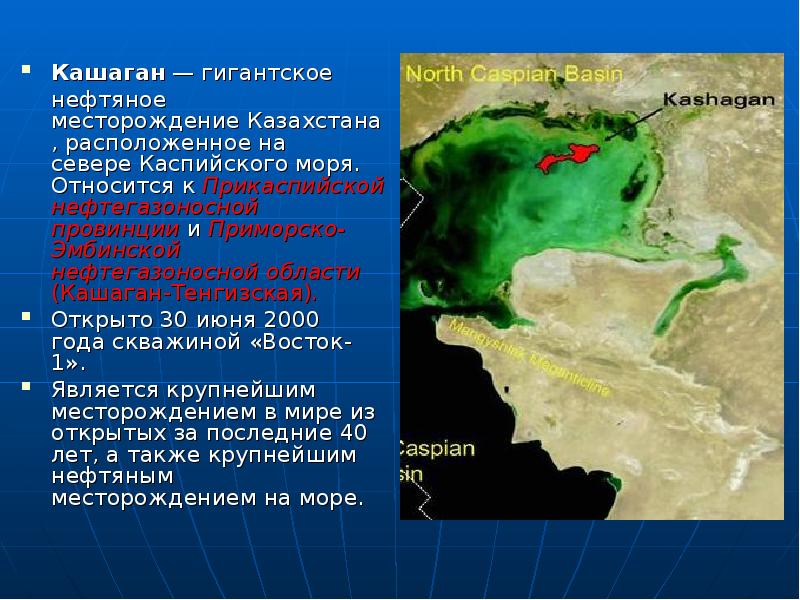

Кашаган — гигантское Кашаган — гигантское нефтяное месторождение Казахстана, расположенное на севере Каспийского моря. Относится к Прикаспийской нефтегазоносной провинции и Приморско-Эмбинской нефтегазоносной области (Кашаган-Тенгизская). Открыто 30 июня 2000 года скважиной «Восток-1». Является крупнейшим месторождением в мире из открытых за последние 40 лет, а также крупнейшим нефтяным месторождением на море.

Слайд 3

Описание слайда:

Поднятие Кашаган, как высокоамплитудное, возможно рифогенное поднятие в подсолевом палеозойском комплексе Северного Каспия было обнаружено поисковыми сейсмическими работами в период 1988— 1991 гг. на морском продолжении Каратон-Тенгизской зоны поднятий. Поднятие Кашаган, как высокоамплитудное, возможно рифогенное поднятие в подсолевом палеозойском комплексе Северного Каспия было обнаружено поисковыми сейсмическими работами в период 1988— 1991 гг. на морском продолжении Каратон-Тенгизской зоны поднятий. Первоначально выделенные в его составе массивы Кашаган, Кероглы и Нубар в период 1995—1999 гг. получили названия Кашаган Восточный, Западный и Южный соответственно.

Слайд 4

Описание слайда:

Площадь Восточного Кашагана - 930 км2, амплитуда поднятия — 1300 м. Прогнозируемый ВНК проводится на абсолютной отметке -4800 м, высота массивного трещинного резервуара достигает 1100 м, площадь нефтеносности — 650 км2, средняя нефтенасыщенная толщина — 550 м. Площадь Восточного Кашагана - 930 км2, амплитуда поднятия — 1300 м. Прогнозируемый ВНК проводится на абсолютной отметке -4800 м, высота массивного трещинного резервуара достигает 1100 м, площадь нефтеносности — 650 км2, средняя нефтенасыщенная толщина — 550 м. Кашаган Западный: площадь — 490 км2, амплитуда поднятия - 900 м. ВНК принимается общим для обоих поднятий и проведен на абсолютной отметке -4800 м, высота ловушки — 700 м, площадь нефтеносности — 340 км2, средняя нефтенасыщенная толщина — 350 м. Южный Кашаган: площадь — 47 км2, амплитуда — 500 м. ВНК прогнозируется на абсолютной отметке -5300 м, площадь нефтеносности — 33 км2, средняя нефтенасыщенная толщина — 200 м.

Слайд 5

Описание слайда:

Месторождение расположено на южном крыле Астрахано-Актюбинской системы поднятий и приурочено к внутрибассейновой Кашаган-Тенгизской карбонатной платформе. Месторождение расположено на южном крыле Астрахано-Актюбинской системы поднятий и приурочено к внутрибассейновой Кашаган-Тенгизской карбонатной платформе.

Слайд 6

Описание слайда:

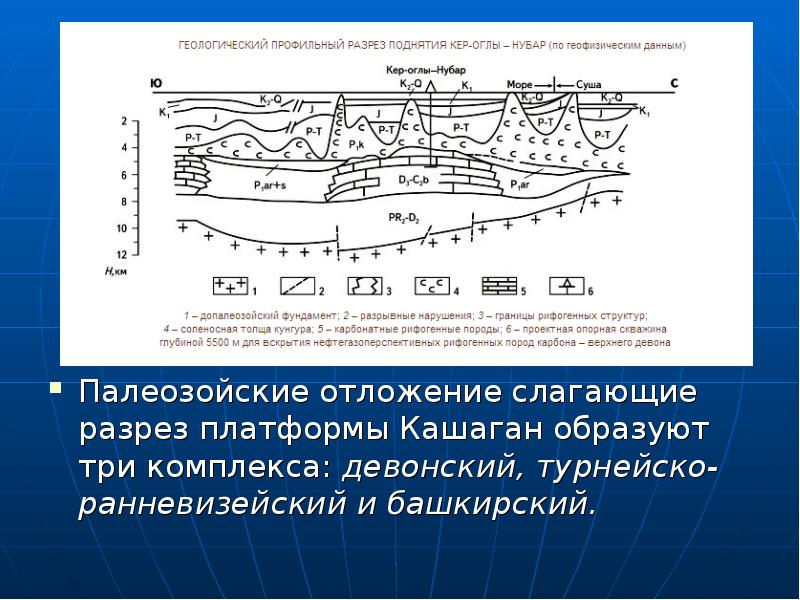

Палеозойские отложение слагающие разрез платформы Кашаган образуют три комплекса: девонский, турнейско-ранневизейский и башкирский. Палеозойские отложение слагающие разрез платформы Кашаган образуют три комплекса: девонский, турнейско-ранневизейский и башкирский.

Слайд 7

Описание слайда:

Месторождение характеризуется высоким пластовым давлением до 850 атмосфер. Высоким содержание H2S – до 19%. Месторождение характеризуется высоким пластовым давлением до 850 атмосфер. Высоким содержание H2S – до 19%. Коллектор залегает на глубине около 4200м и занимает площадь 75х45км Коллекторами являются карбонатные породы. Покрышкой является соленосная толща. По данным оператора проекта общие нефтяные запасы составляют 38 млрд. баррелей или 6 млрд. тонн, из них извлекаемые - около 10 млрд. баррелей. В Кашагане есть крупные запасы природного газа более 1 трлн. куб. метров.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Освоение месторождения Кашаган в суровых морских условиях Северного Каспия представляет собой уникальное сочетание технологических сложностей и трудностей в системе снабжения. Эти сложности сопряжены с обеспечением безопасности производства, решением инженерно-технических, логистических и экологических задач, что делает данный проект одним из самых крупных и самых сложных отраслевых проектов в мире. Освоение месторождения Кашаган в суровых морских условиях Северного Каспия представляет собой уникальное сочетание технологических сложностей и трудностей в системе снабжения. Эти сложности сопряжены с обеспечением безопасности производства, решением инженерно-технических, логистических и экологических задач, что делает данный проект одним из самых крупных и самых сложных отраслевых проектов в мире. Зима здесь суровая, температура опускается до отметки -40ºC, а летом поднимается до +40ºC. С ноября по март море покрыто льдом, средняя толщина которого составляет 0,6–0,7 м. В остальное время года на Северном Каспии отмечаются резкие перепады уровня моря в пределах одного метра, что вызвано ветрами и штормовыми нагонами. Ледостав в сочетании с мелководьем и колебаниями уровня моря в значительной степени затрудняют навигацию.

Слайд 10

Описание слайда:

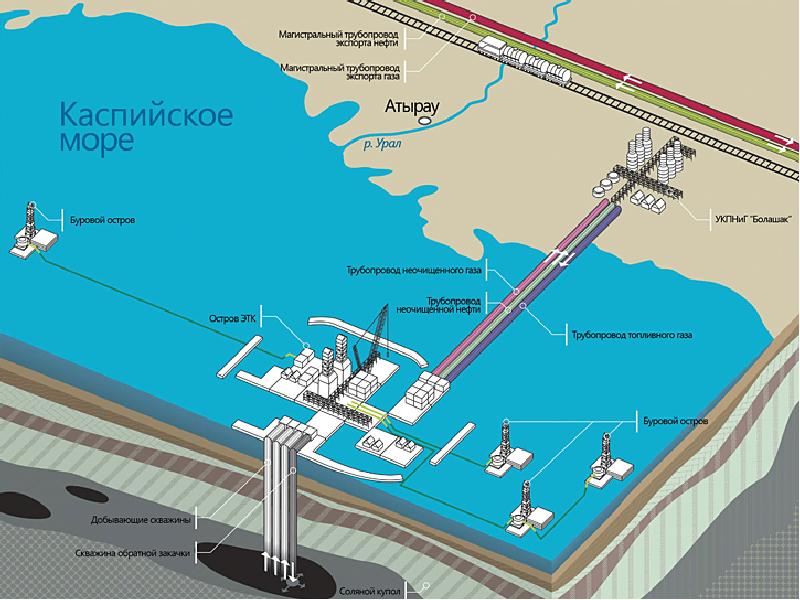

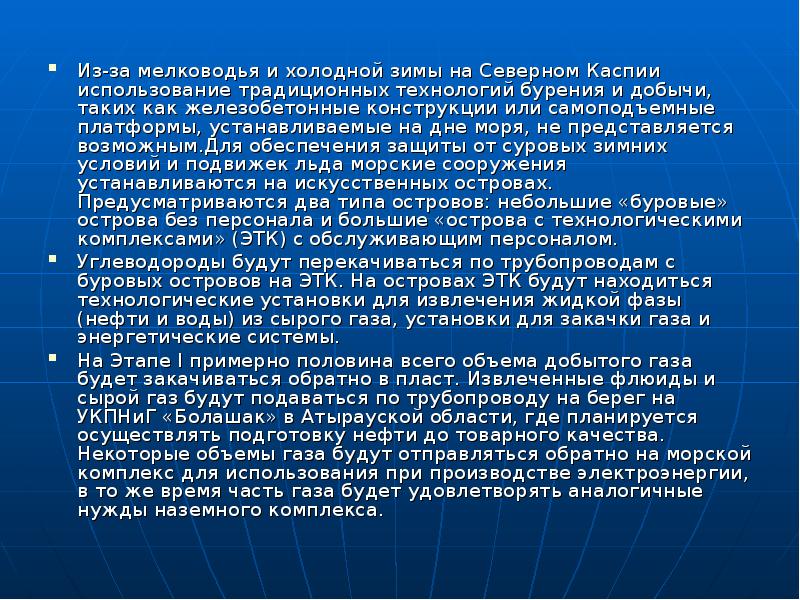

Из-за мелководья и холодной зимы на Северном Каспии использование традиционных технологий бурения и добычи, таких как железобетонные конструкции или самоподъемные платформы, устанавливаемые на дне моря, не представляется возможным.Для обеспечения защиты от суровых зимних условий и подвижек льда морские сооружения устанавливаются на искусственных островах. Предусматриваются два типа островов: небольшие «буровые» острова без персонала и большие «острова с технологическими комплексами» (ЭТК) с обслуживающим персоналом. Из-за мелководья и холодной зимы на Северном Каспии использование традиционных технологий бурения и добычи, таких как железобетонные конструкции или самоподъемные платформы, устанавливаемые на дне моря, не представляется возможным.Для обеспечения защиты от суровых зимних условий и подвижек льда морские сооружения устанавливаются на искусственных островах. Предусматриваются два типа островов: небольшие «буровые» острова без персонала и большие «острова с технологическими комплексами» (ЭТК) с обслуживающим персоналом. Углеводороды будут перекачиваться по трубопроводам с буровых островов на ЭТК. На островах ЭТК будут находиться технологические установки для извлечения жидкой фазы (нефти и воды) из сырого газа, установки для закачки газа и энергетические системы. На Этапе I примерно половина всего объема добытого газа будет закачиваться обратно в пласт. Извлеченные флюиды и сырой газ будут подаваться по трубопроводу на берег на УКПНиГ «Болашак» в Атырауской области, где планируется осуществлять подготовку нефти до товарного качества. Некоторые объемы газа будут отправляться обратно на морской комплекс для использования при производстве электроэнергии, в то же время часть газа будет удовлетворять аналогичные нужды наземного комплекса.
