Слайд 1

Описание слайда:

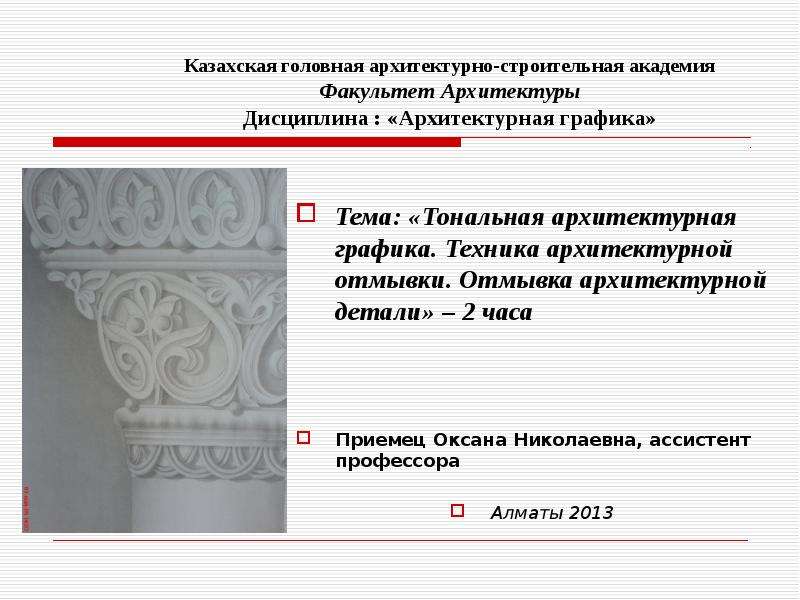

Казахская головная архитектурно-строительная академия Факультет Архитектуры Дисциплина : «Архитектурная графика» Тема: «Тональная архитектурная графика. Техника архитектурной отмывки. Отмывка архитектурной детали» – 2 часа Приемец Оксана Николаевна, ассистент профессора Алматы 2013

Слайд 2

Описание слайда:

Отмывка, или тушевка – это светотеневая моделировка изображения объекта или его деталей с соблюдением всех закономерностей воздушной перспективы, точной конструктивной и пластической основы архитектурной формы. Отмывка тушью – традиционный графический прием, используемый архитекторами различных школ и направлений с XVIIIвека. Линейно выполненный чертеж не дает полного представления об объемно-пространственном решении формы. Только чертеж с отмывкой, передающей характерные особенности объемной формы на основе законов воздушной перспективы и теории теней, дает наглядное, реальное изображение сооружения.

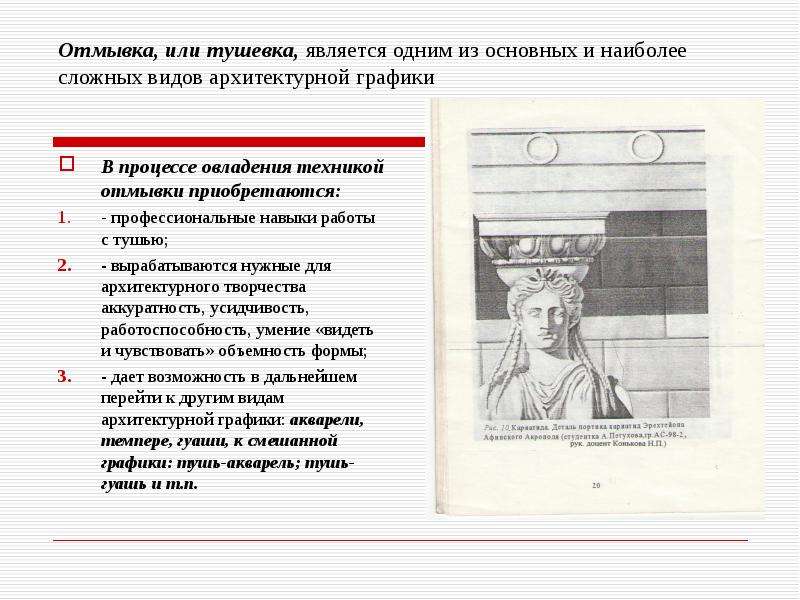

Слайд 3

Описание слайда:

Отмывка, или тушевка, является одним из основных и наиболее сложных видов архитектурной графики В процессе овладения техникой отмывки приобретаются: - профессиональные навыки работы с тушью; - вырабатываются нужные для архитектурного творчества аккуратность, усидчивость, работоспособность, умение «видеть и чувствовать» объемность формы; - дает возможность в дальнейшем перейти к другим видам архитектурной графики: акварели, темпере, гуаши, к смешанной графики: тушь-акварель; тушь-гуашь и т.п.

Слайд 4

Описание слайда:

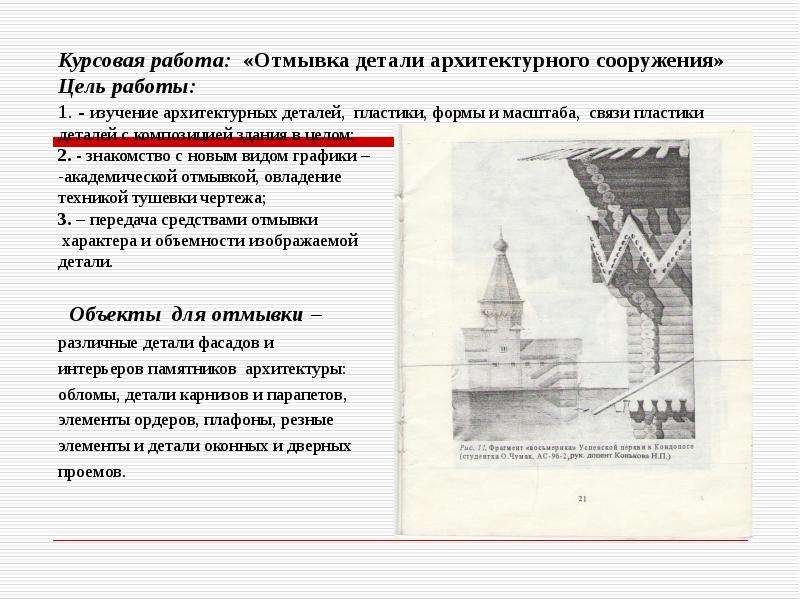

Курсовая работа: «Отмывка детали архитектурного сооружения» Цель работы: 1. - изучение архитектурных деталей, пластики, формы и масштаба, связи пластики деталей с композицией здания в целом; 2. - знакомство с новым видом графики – -академической отмывкой, овладение техникой тушевки чертежа; 3. – передача средствами отмывки характера и объемности изображаемой детали. Объекты для отмывки – различные детали фасадов и интерьеров памятников архитектуры: обломы, детали карнизов и парапетов, элементы ордеров, плафоны, резные элементы и детали оконных и дверных проемов.

Слайд 5

Описание слайда:

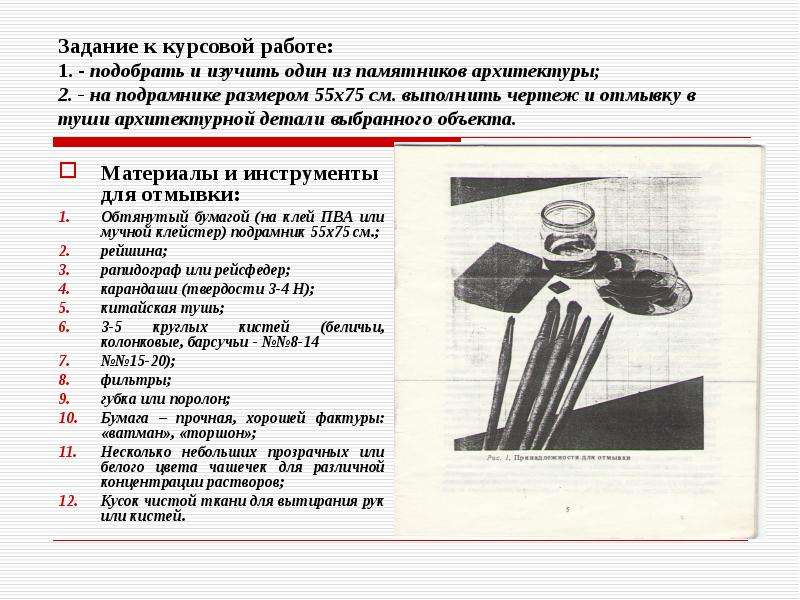

Задание к курсовой работе: 1. - подобрать и изучить один из памятников архитектуры; 2. - на подрамнике размером 55х75 см. выполнить чертеж и отмывку в туши архитектурной детали выбранного объекта. Материалы и инструменты для отмывки: Обтянутый бумагой (на клей ПВА или мучной клейстер) подрамник 55х75 см.; рейшина; рапидограф или рейсфедер; карандаши (твердости 3-4 Н); китайская тушь; 3-5 круглых кистей (беличьи, колонковые, барсучьи - №№8-14 №№15-20); фильтры; губка или поролон; Бумага – прочная, хорошей фактуры: «ватман», «торшон»; Несколько небольших прозрачных или белого цвета чашечек для различной концентрации растворов; Кусок чистой ткани для вытирания рук или кистей.

Слайд 6

Описание слайда:

Стадии выполнения работы: Эскиз – определяет художественный и композиционный замысел будущей работы. Эскиз позволяет выбрать размер изображения, компоновку чертежа детали на подрамнике, в «массе» проработать светотеневую моделировку формы, решить основные соотношения фона и изображения. Хорошо проработанный эскиз служит основой для выполнения отмывки.

Слайд 7

Описание слайда:

Чертеж детали для курсовой работы - выполняется после эскиза на подрамнике. Чертеж детали для курсовой работы - выполняется после эскиза на подрамнике. Линия чертежа - должна быть четкой и тонкой, избегать слишком твердого или слишком мягкого карандашей. При выполнении чертежа – избегать частого стирания резинкой, прокалывания бумаги острием циркуля или измерителя.

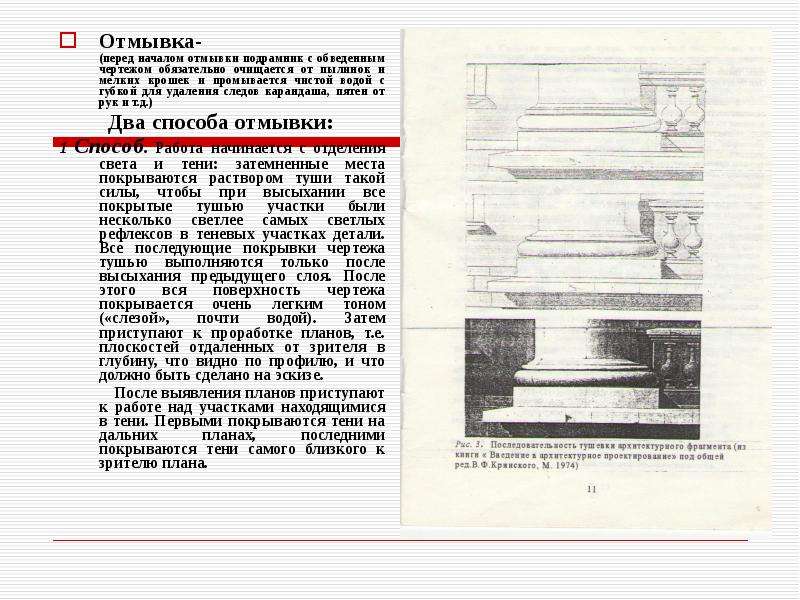

Слайд 8

Описание слайда:

Отмывка- (перед началом отмывки подрамник с обведенным чертежом обязательно очищается от пылинок и мелких крошек и промывается чистой водой с губкой для удаления следов карандаша, пятен от рук и т.д.) Два способа отмывки: 1 Способ. Работа начинается с отделения света и тени: затемненные места покрываются раствором туши такой силы, чтобы при высыхании все покрытые тушью участки были несколько светлее самых светлых рефлексов в теневых участках детали. Все последующие покрывки чертежа тушью выполняются только после высыхания предыдущего слоя. После этого вся поверхность чертежа покрывается очень легким тоном («слезой», почти водой). Затем приступают к проработке планов, т.е. плоскостей отдаленных от зрителя в глубину, что видно по профилю, и что должно быть сделано на эскизе. После выявления планов приступают к работе над участками находящимися в тени. Первыми покрываются тени на дальних планах, последними покрываются тени самого близкого к зрителю плана.

Слайд 9

Описание слайда:

Затем после высыхания, все поверхности чертежа, исключая 1-ый план, покрываются последовательно, как и в первом способе, слабым раствором туши, выявляя пространственную структуру детали. Затем после высыхания, все поверхности чертежа, исключая 1-ый план, покрываются последовательно, как и в первом способе, слабым раствором туши, выявляя пространственную структуру детали. После этого приступают к выявлению теневых частей детали, покрывая их одним более сильным тоном. Таким образом, освещенные места отделяются от тени. Далее, приступают к проработке затемненных участков в той же последовательности, что и в первом способе.(ели в чертеже есть блики или ярко освещенные места, их оставляют прокрытыми на один слой. При выполнении отмывки учащийся должен знать законы светотени, которые лежат в основе тушевки архитектурной детали.

Слайд 10

Описание слайда:

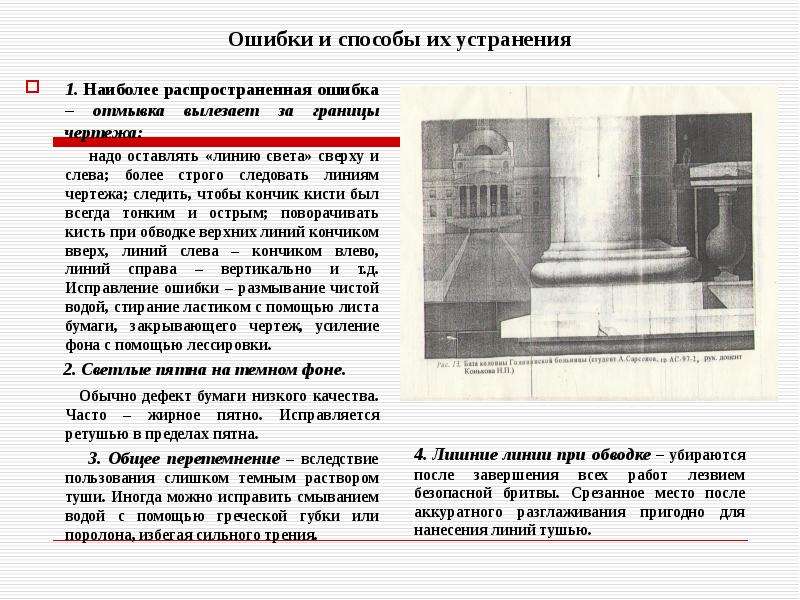

Ошибки и способы их устранения 1. Наиболее распространенная ошибка – отмывка вылезает за границы чертежа: надо оставлять «линию света» сверху и слева; более строго следовать линиям чертежа; следить, чтобы кончик кисти был всегда тонким и острым; поворачивать кисть при обводке верхних линий кончиком вверх, линий слева – кончиком влево, линий справа – вертикально и т.д. Исправление ошибки – размывание чистой водой, стирание ластиком с помощью листа бумаги, закрывающего чертеж, усиление фона с помощью лессировки. 2. Светлые пятна на темном фоне. Обычно дефект бумаги низкого качества. Часто – жирное пятно. Исправляется ретушью в пределах пятна. 3. Общее перетемнение – вследствие пользования слишком темным раствором туши. Иногда можно исправить смыванием водой с помощью греческой губки или поролона, избегая сильного трения.
