Керамика на основе Al2O3 - презентация, доклад, проект скачать

Нажмите для полного просмотра!

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Керамика на основе Al2O3. Доклад-сообщение содержит 10 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

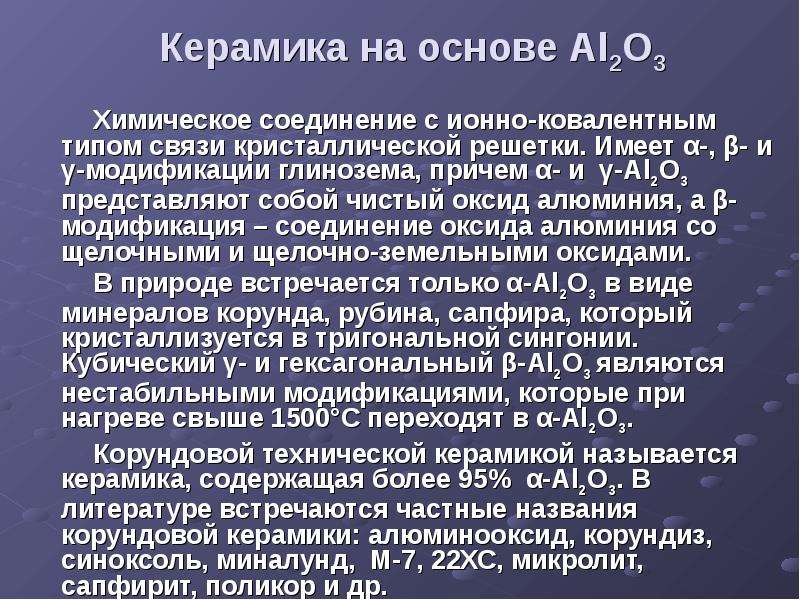

Керамика на основе Al2O3 Химическое соединение с ионно-ковалентным типом связи кристаллической решетки. Имеет α-, β- и γ-модификации глинозема, причем α- и γ-Аl2O3 представляют собой чистый оксид алюминия, а β- модификация – соединение оксида алюминия со щелочными и щелочно-земельными оксидами. В природе встречается только α-Al2O3 в виде минералов корунда, рубина, сапфира, который кристаллизуется в тригональной сингонии. Кубический γ- и гексагональный β-Al2O3 являются нестабильными модификациями, которые при нагреве свыше 1500°С переходят в α-Al2O3. Корундовой технической керамикой называется керамика, содержащая более 95% α-Аl2О3. В литературе встречаются частные названия корундовой керамики: алюминооксид, корундиз, синоксоль, миналунд, М-7, 22ХС, микролит, сапфирит, поликор и др.

Слайд 2

Описание слайда:

Исходные материалы 1. Глинозем. Его получают путем разложения минерала боксита, представляющего собой смесь гидроксидов алюминия раствором едкой щелочи с образованием алюмината натрия, который переходит в раствор. NaAlO2+2H2O=Al(OH)3+NaOH. Гидроксид алюминия прокаливают при температуре 1150–1200°С. В результате образуется порошок технического глинозема. Полученные порошки представляют собой шарообразные (сферолитные) агломераты кристаллов γ-Аl2O3 размером менее 0,1мкм. Средний размер сферолитов составляет 40–70мкм. 2. Электроплавленый корунд. Белый электрокорунд (корракс, алунд) получают путем плавки в электрических дуговых печах технического глинозема. Содержание α-Аl2О3 в белом электрокорунде составляет 98% и более.

Слайд 3

Описание слайда:

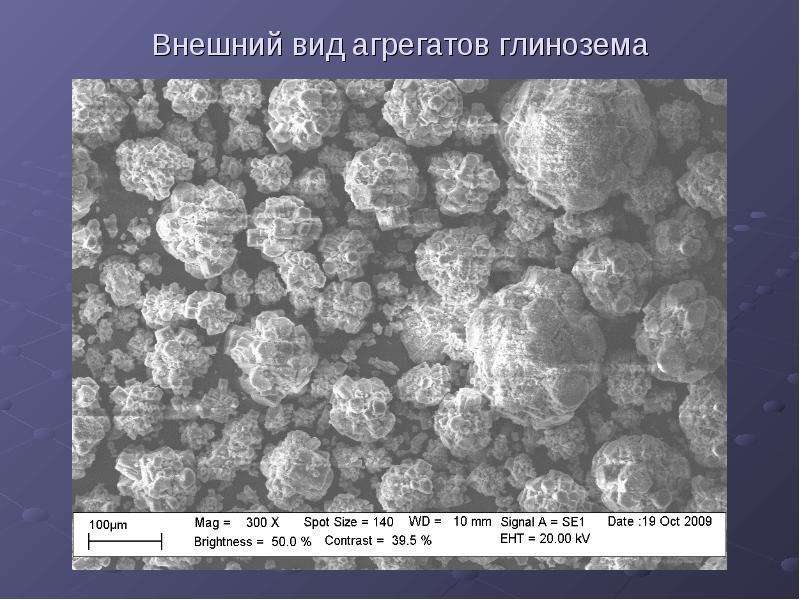

Внешний вид агрегатов глинозема

Слайд 4

Описание слайда:

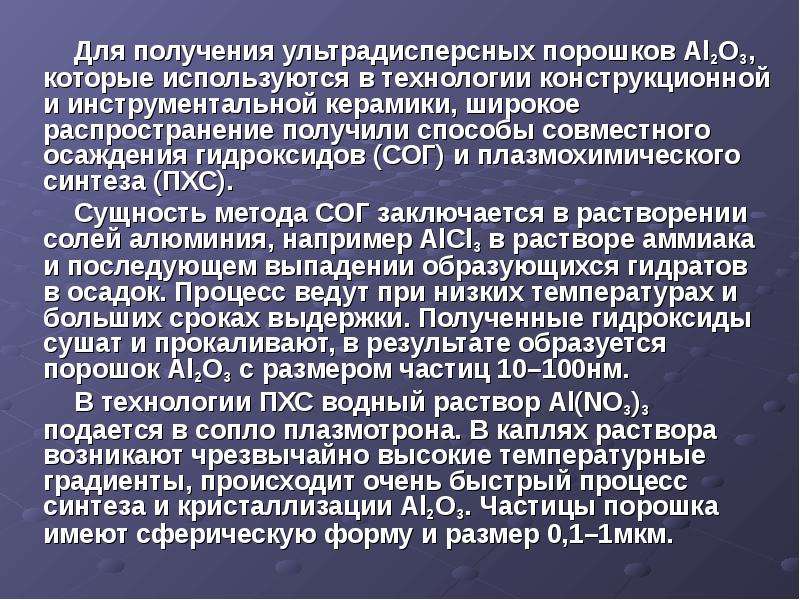

Для получения ультрадисперсных порошков Аl2O3, которые используются в технологии конструкционной и инструментальной керамики, широкое распространение получили способы совместного осаждения гидроксидов (СОГ) и плазмохимического синтеза (ПХС). Для получения ультрадисперсных порошков Аl2O3, которые используются в технологии конструкционной и инструментальной керамики, широкое распространение получили способы совместного осаждения гидроксидов (СОГ) и плазмохимического синтеза (ПХС). Сущность метода СОГ заключается в растворении солей алюминия, например AlCl3 в растворе аммиака и последующем выпадении образующихся гидратов в осадок. Процесс ведут при низких температурах и больших сроках выдержки. Полученные гидроксиды сушат и прокаливают, в результате образуется порошок Аl2O3 с размером частиц 10–100нм. В технологии ПХС водный раствор Al(NO3)3 подается в сопло плазмотрона. В каплях раствора возникают чрезвычайно высокие температурные градиенты, происходит очень быстрый процесс синтеза и кристаллизации Аl2O3. Частицы порошка имеют сферическую форму и размер 0,1–1мкм.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

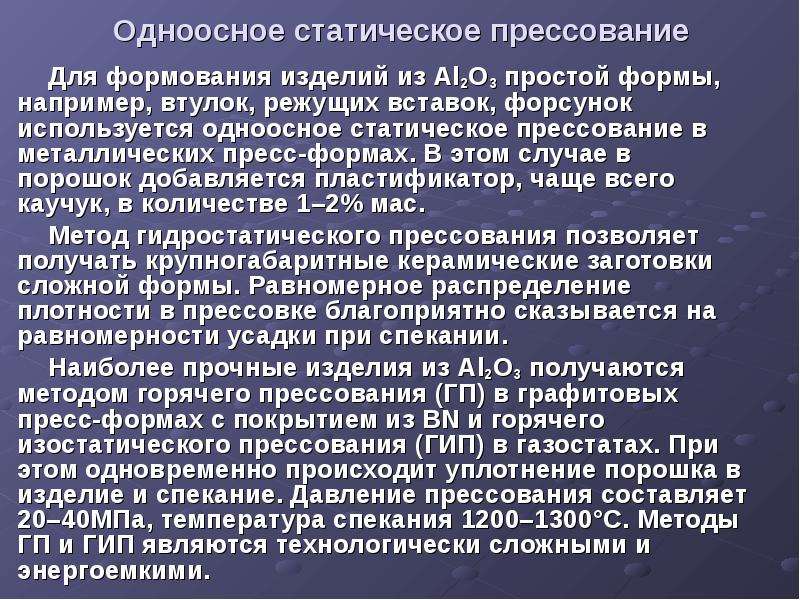

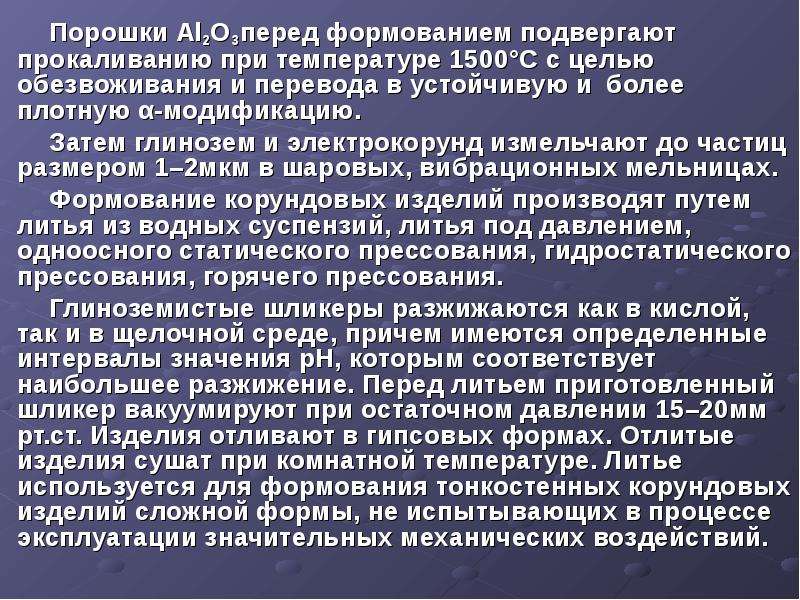

Одноосное статическое прессование Для формования изделий из Аl2O3 простой формы, например, втулок, режущих вставок, форсунок используется одноосное статическое прессование в металлических пресс-формах. В этом случае в порошок добавляется пластификатор, чаще всего каучук, в количестве 1–2% мас. Метод гидростатического прессования позволяет получать крупногабаритные керамические заготовки сложной формы. Равномерное распределение плотности в прессовке благоприятно сказывается на равномерности усадки при спекании. Наиболее прочные изделия из Аl2O3 получаются методом горячего прессования (ГП) в графитовых пресс-формах с покрытием из BN и горячего изостатического прессования (ГИП) в газостатах. При этом одновременно происходит уплотнение порошка в изделие и спекание. Давление прессования составляет 20–40МПа, температура спекания 1200–1300°С. Методы ГП и ГИП являются технологически сложными и энергоемкими.

Слайд 7

Описание слайда:

Спекание корундовой керамики Спекание корундовой керамики в большинстве случаев является твердофазным. Температура спекания зависит от дисперсности и активности исходных порошков, условий спекания, вида и количества добавок. Максимальный размер частиц порошка Аl2О3 не должен превышать 3–5мкм. Температура спекания находится в пределах 1700–1850°С. Ультра- и нанодисперсные порошки Аl2О3 следствие высокой поверхностной энергии и дефектности могут спекаться до высокой плотности (0,95) при температуре 1600°С. Во многих случаях в корундовую шихту вводятся различные добавки. Добавка ТiO2 снижает температуру спекания корунда до 1500–1550°С. При этом образуется твердый раствор ТiO2 в Аl2О3, что вызывает искажение кристаллической решетки корунда, активное спекание и рекристаллизацию. Добавка 0,5–1%МgО сдерживает рекристаллизацию: размер кристаллов спеченной керамики не превышает 2–10мкм. Мелкозернистая структура корунда с добавкой МgО улучшает механические свойства корунда. Снижение температуры спекания корунда при введении МgО не наблюдается.

Слайд 8

Описание слайда:

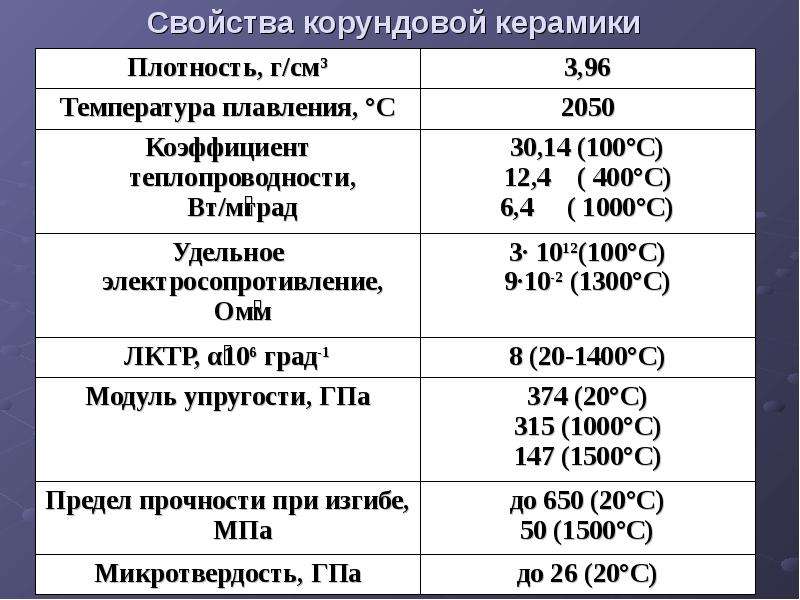

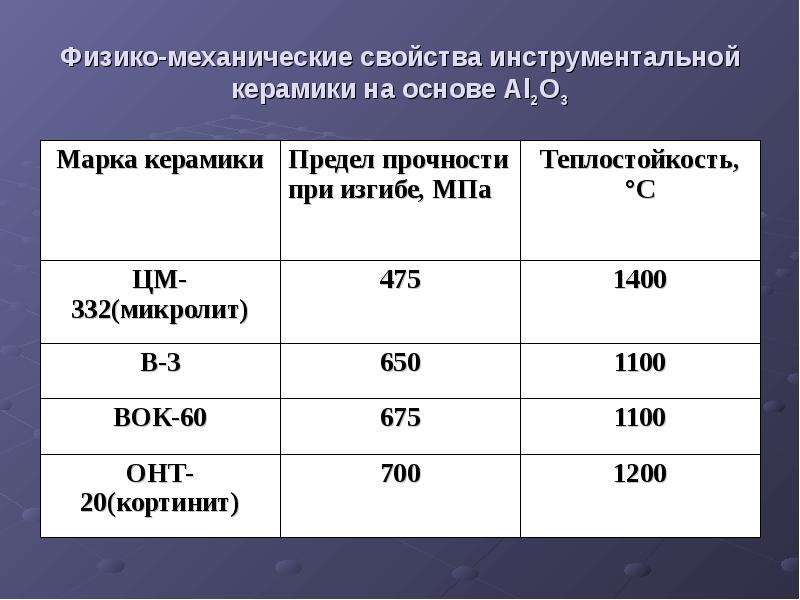

Свойства корундовой керамики

Слайд 9

Описание слайда:

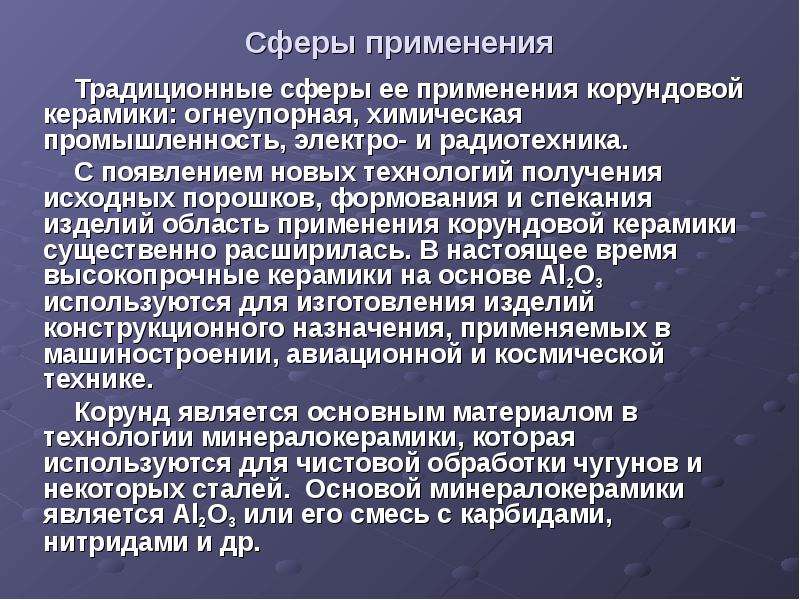

Сферы применения Традиционные сферы ее применения корундовой керамики: огнеупорная, химическая промышленность, электро- и радиотехника. С появлением новых технологий получения исходных порошков, формования и спекания изделий область применения корундовой керамики существенно расширилась. В настоящее время высокопрочные керамики на основе Аl2О3 используются для изготовления изделий конструкционного назначения, применяемых в машиностроении, авиационной и космической технике. Корунд является основным материалом в технологии минералокерамики, которая используются для чистовой обработки чугунов и некоторых сталей. Основой минералокерамики является Аl2О3 или его смесь с карбидами, нитридами и др.
