Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Колебательный контур, частотные фильтры. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Тема 4. Колебательный контур, частотные фильтры Цель: Колебательный контур, резонансная частота, широкополосный фильтр, узкополосный фильтр. Полное и реактивное сопротивление

Слайд 2

Описание слайда:

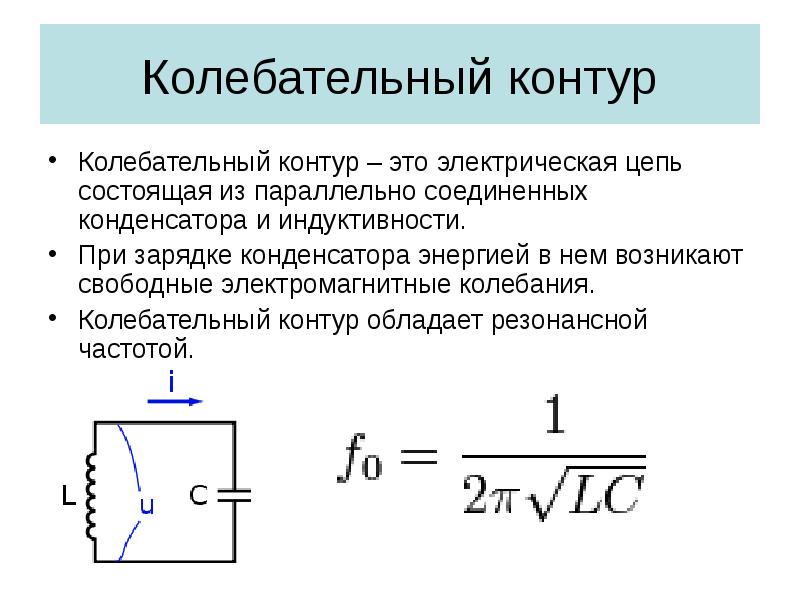

Колебательный контур Колебательный контур – это электрическая цепь состоящая из параллельно соединенных конденсатора и индуктивности. При зарядке конденсатора энергией в нем возникают свободные электромагнитные колебания. Колебательный контур обладает резонансной частотой.

Слайд 3

Описание слайда:

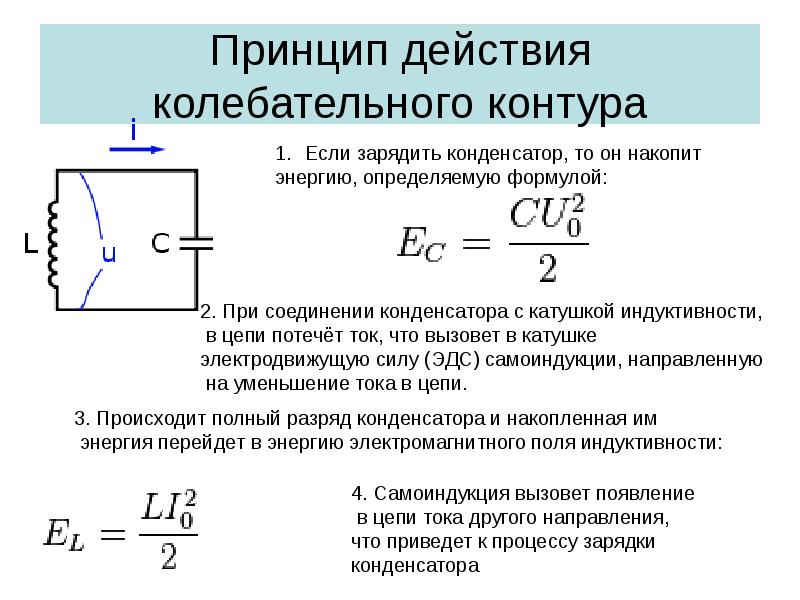

Принцип действия колебательного контура

Слайд 4

Описание слайда:

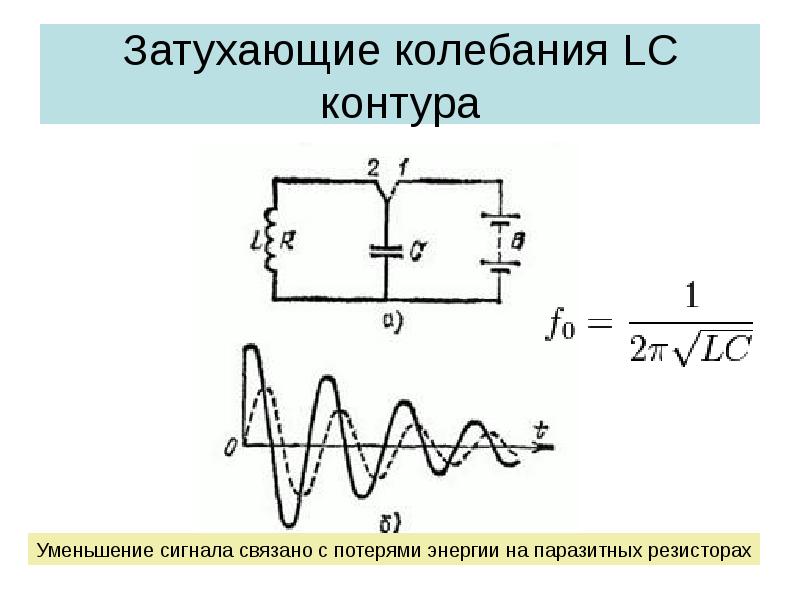

Затухающие колебания LC контура

Слайд 5

Описание слайда:

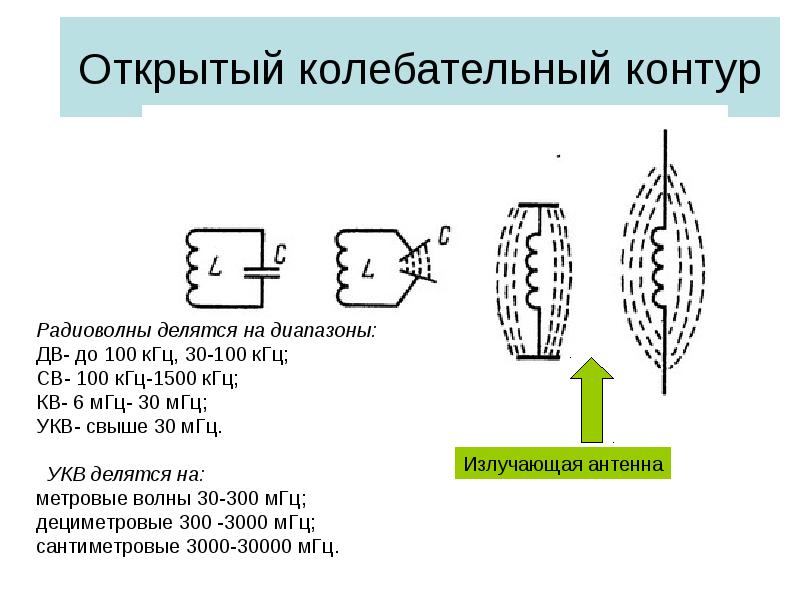

Открытый колебательный контур

Слайд 6

Описание слайда:

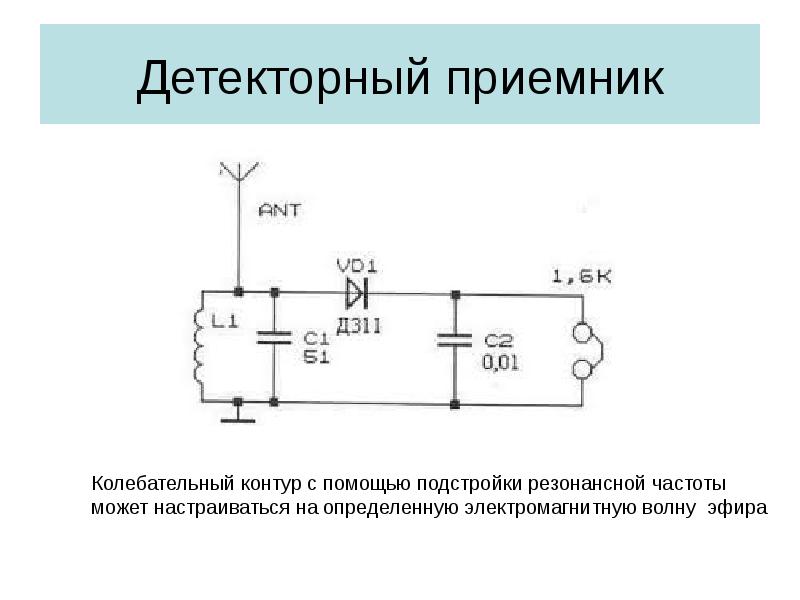

Детекторный приемник

Слайд 7

Описание слайда:

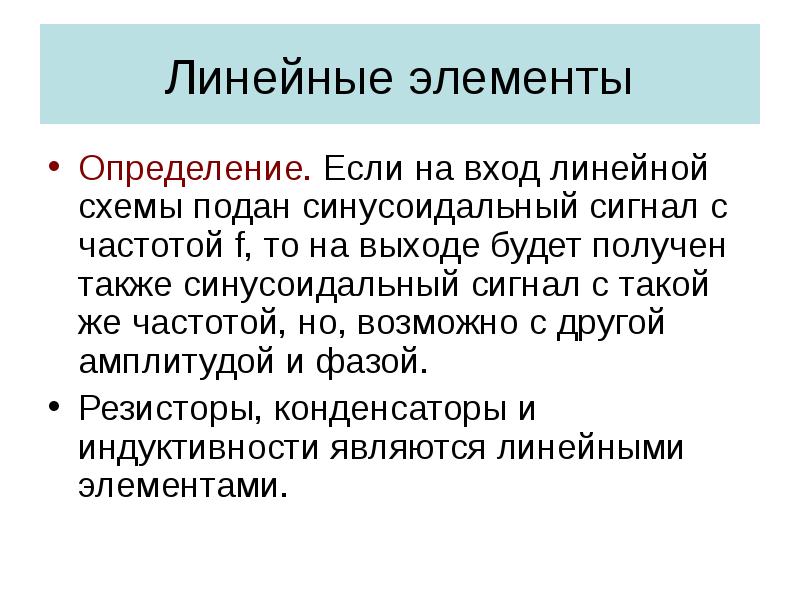

Линейные элементы Определение. Если на вход линейной схемы подан синусоидальный сигнал с частотой f, то на выходе будет получен также синусоидальный сигнал с такой же частотой, но, возможно с другой амплитудой и фазой. Резисторы, конденсаторы и индуктивности являются линейными элементами.

Слайд 8

Описание слайда:

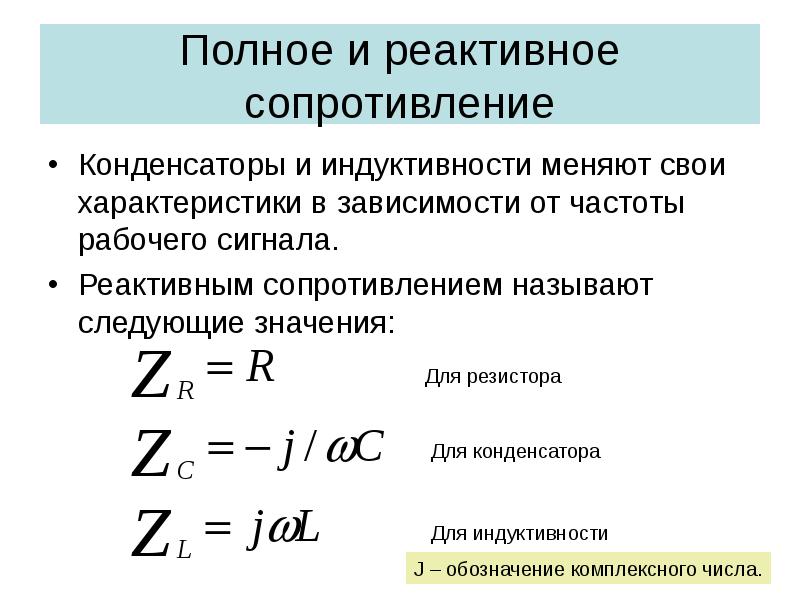

Полное и реактивное сопротивление Конденсаторы и индуктивности меняют свои характеристики в зависимости от частоты рабочего сигнала. Реактивным сопротивлением называют следующие значения:

Слайд 9

Описание слайда:

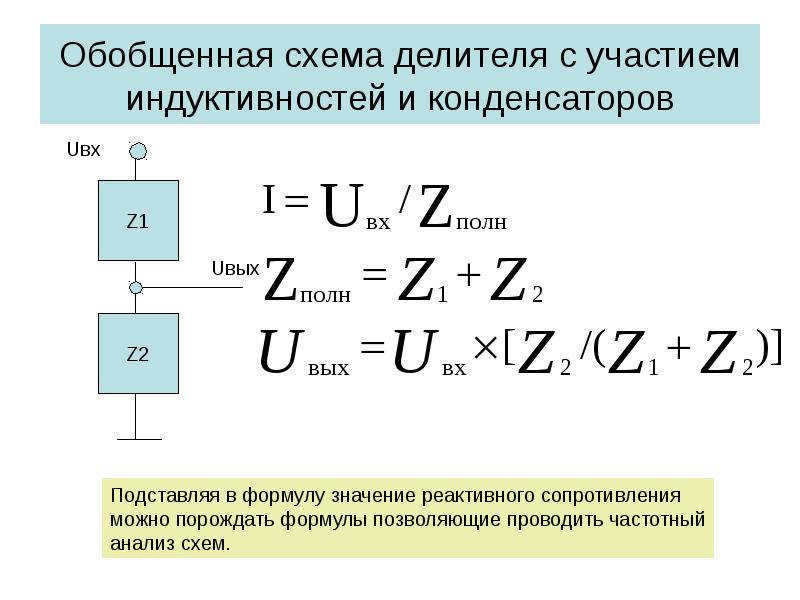

Обобщенная схема делителя с участием индуктивностей и конденсаторов

Слайд 10

Описание слайда:

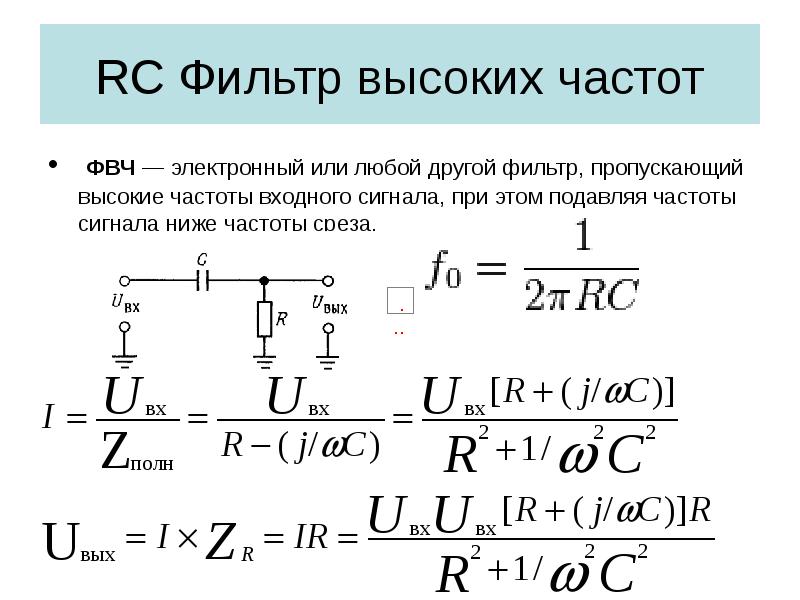

RC Фильтр высоких частот ФВЧ — электронный или любой другой фильтр, пропускающий высокие частоты входного сигнала, при этом подавляя частоты сигнала ниже частоты среза.

Слайд 11

Описание слайда:

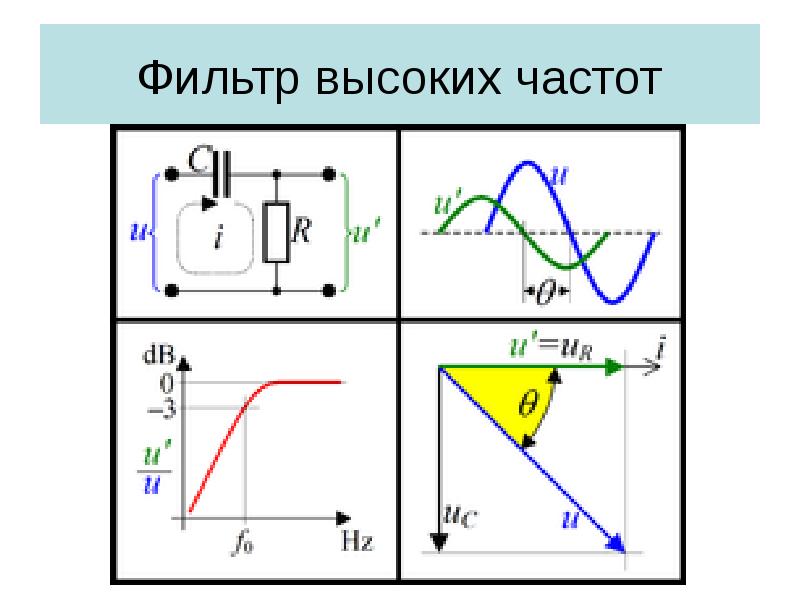

Фильтр высоких частот

Слайд 12

Описание слайда:

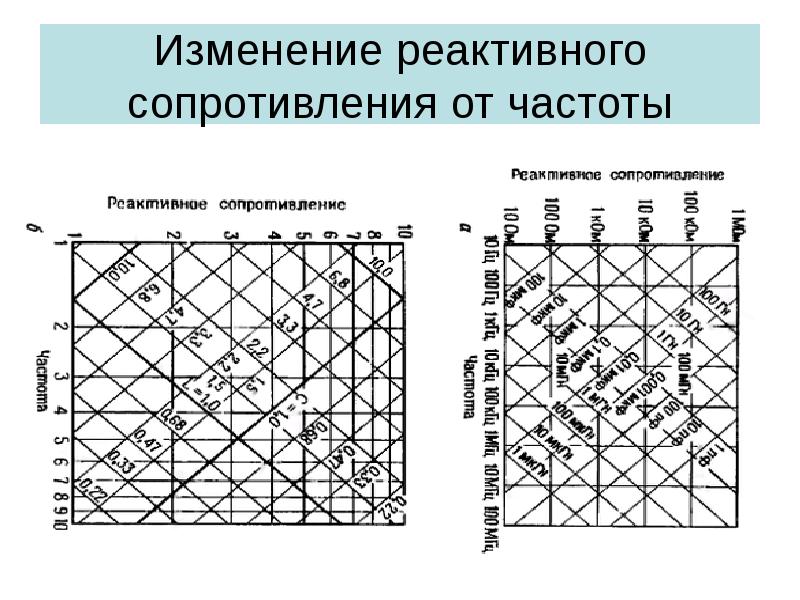

Изменение реактивного сопротивления от частоты

Слайд 13

Описание слайда:

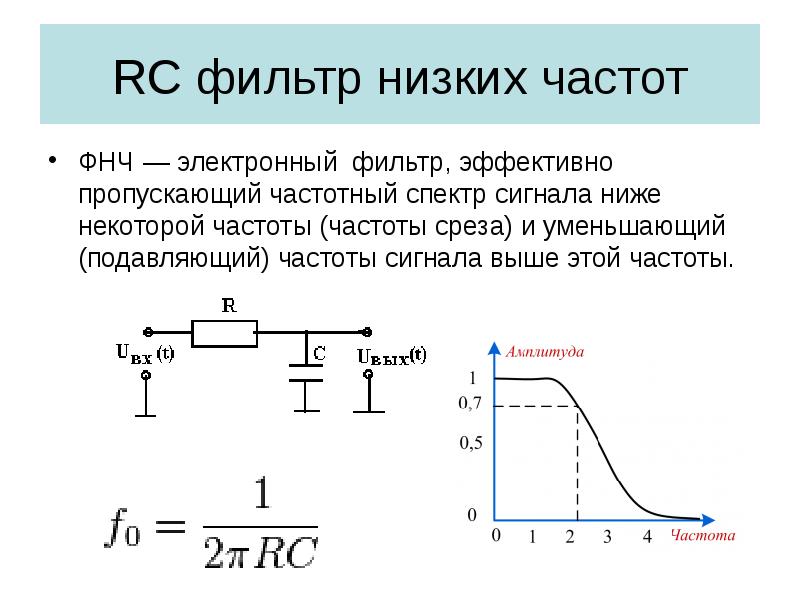

RC фильтр низких частот ФНЧ — электронный фильтр, эффективно пропускающий частотный спектр сигнала ниже некоторой частоты (частоты среза) и уменьшающий (подавляющий) частоты сигнала выше этой частоты.

Слайд 14

Описание слайда:

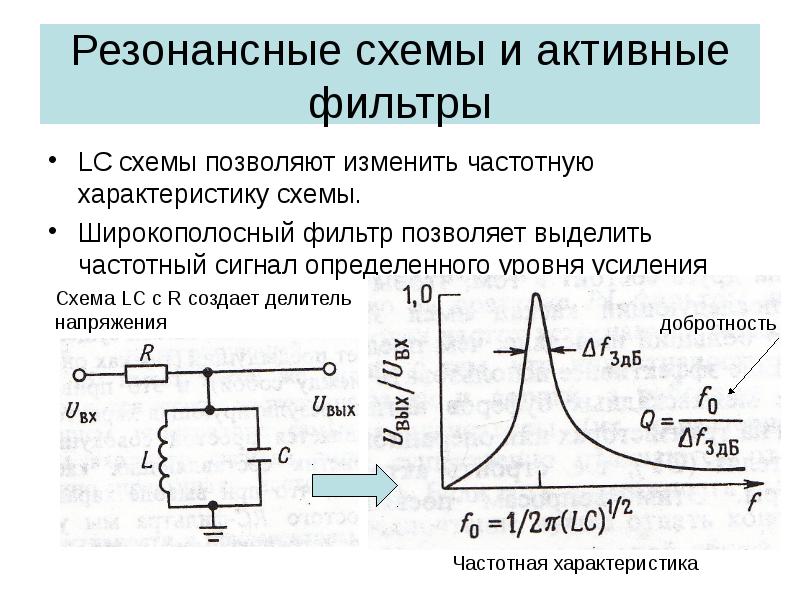

Резонансные схемы и активные фильтры LC схемы позволяют изменить частотную характеристику схемы. Широкополосный фильтр позволяет выделить частотный сигнал определенного уровня усиления
