Слайд 1

Описание слайда:

ПЗ Комплексный метод расчета цепей синусоидального тока ОБЩАЯ ЭЛЕКТРОТЕХНИКА И ЭЛЕКТРОНИКА Методические рекомендации к изучению дисциплины Составители А. С. Кудашев, В. Н. Злобин, М. А. Першина В сеть переменного тока напряжением U = 250 В включена цепь, состоящая из двух параллельных ветвей с сопротивлениями R1 = 25 Ом, R2 = 10 Ом и XL = 7 Ом. Определить показания измерительных приборов, полную и реактивную мощности цепи, построить векторную диаграмму, треугольники токов и мощностей.

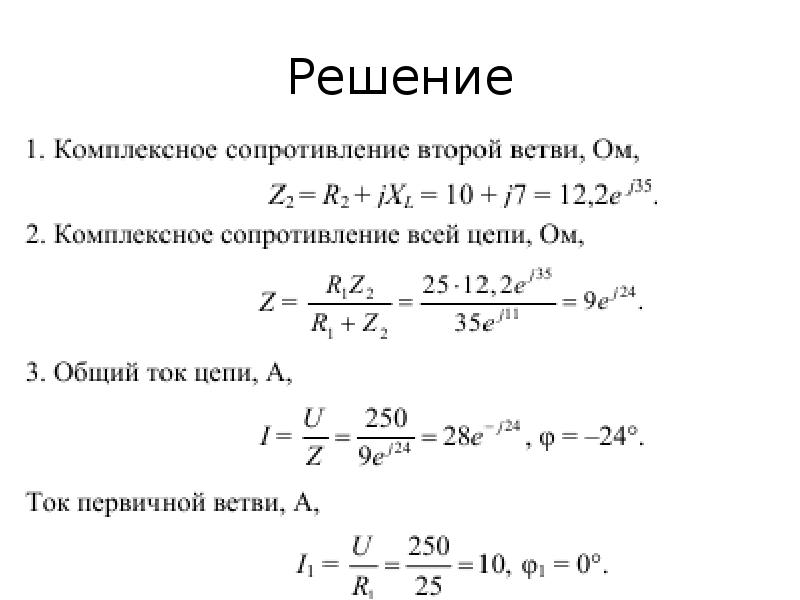

Слайд 2

Описание слайда:

Решение

Слайд 3

Описание слайда:

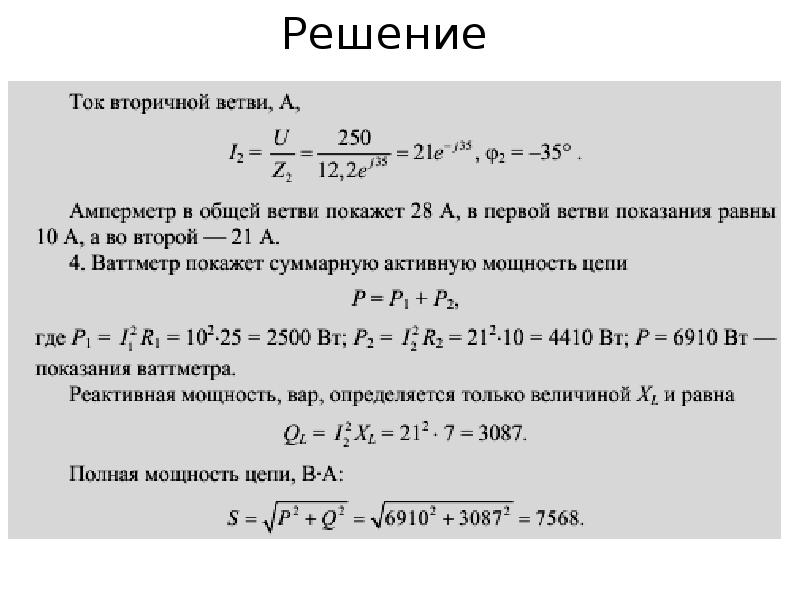

Решение

Слайд 4

Описание слайда:

Векторная диаграмма цепи.

Слайд 5

Описание слайда:

Рассчитать Задача. Три конденсатора соединены параллельно и подключены к источнику энергии с напряжением U = 50В. Общая емкость конденсаторов Собщ. = 100 мкФ, С1= 20 мкФ, С2 = 30 мкФ. Определить С3, заряды конденсаторов, энергию батареи конденсаторов. Дано: U = 50В Собщ. = 100 мкФ С1= 20 мкФ С2 = 30 мкФ Опр. С3; Q; Wс

Слайд 6

Описание слайда:

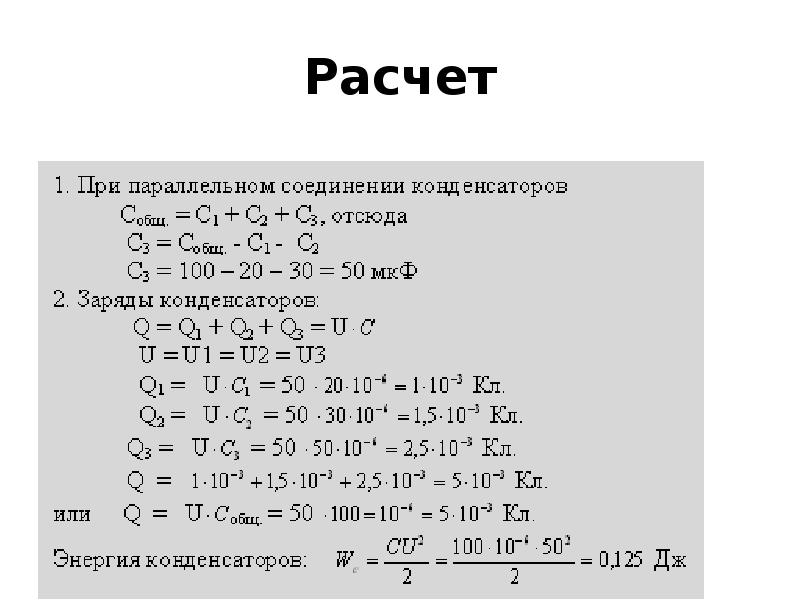

Расчет

Слайд 7

Описание слайда:

Смешанное соединение конденсаторов Дано: С1 = С4 =1 мкФ С2 = 2 мкФ С3 = 6 мкФ U = 20 ОВ Опр. Сэкв., U1÷ U4; Q1 – Q4; Q

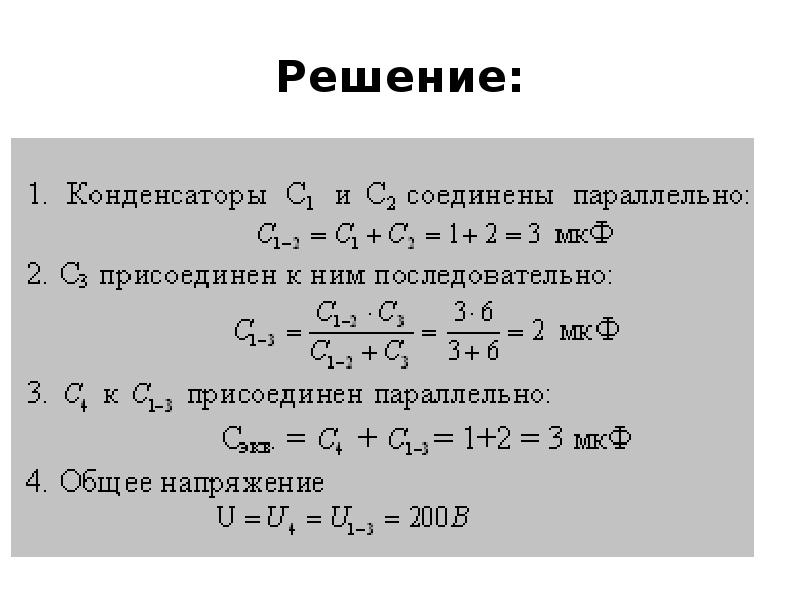

Слайд 8

Описание слайда:

Решение:

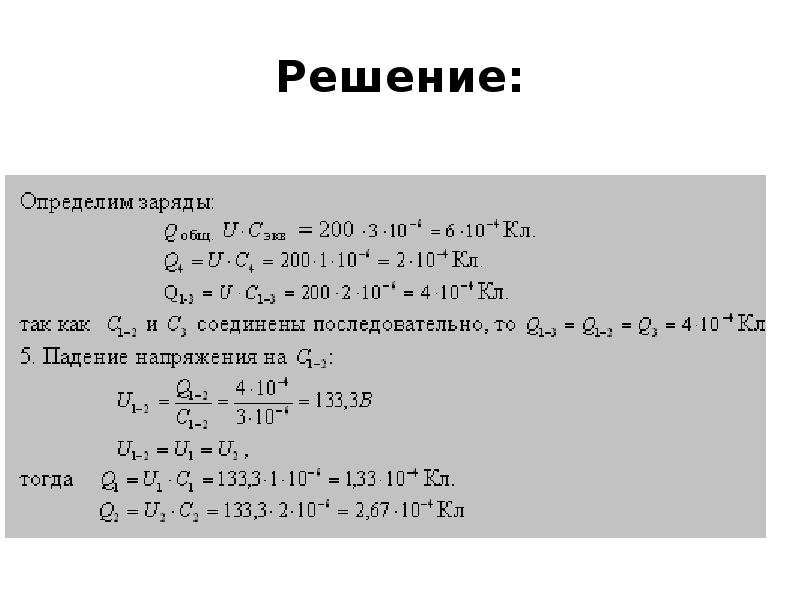

Слайд 9

Описание слайда:

Решение:

Слайд 10

Описание слайда:

Цепь с индуктивностью и активным сопротивлением.

Слайд 11

Описание слайда:

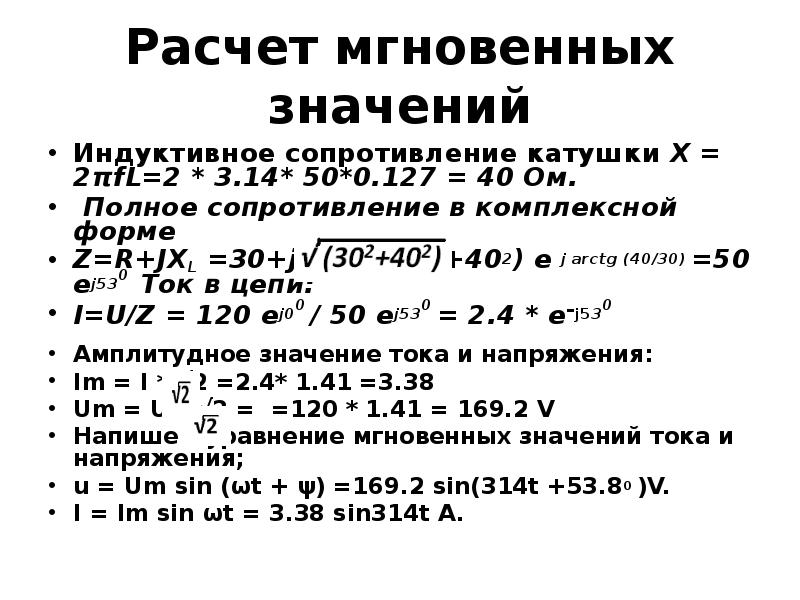

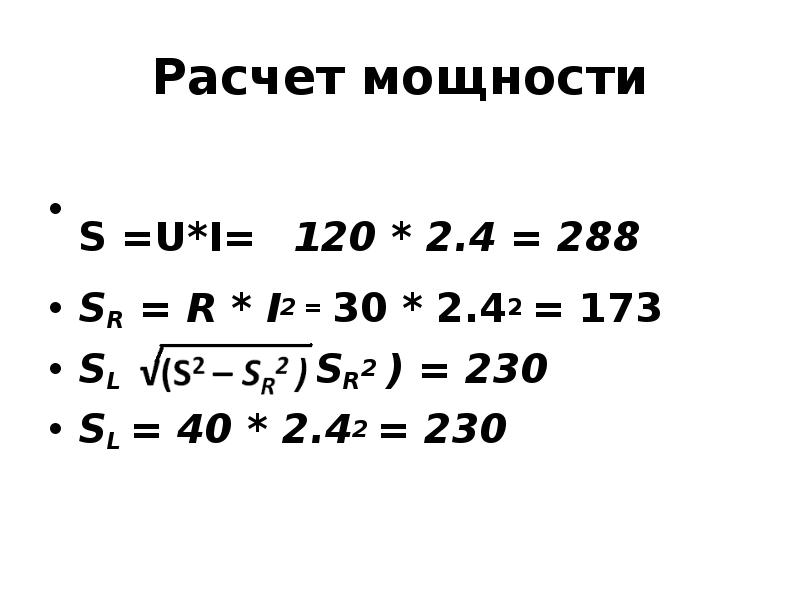

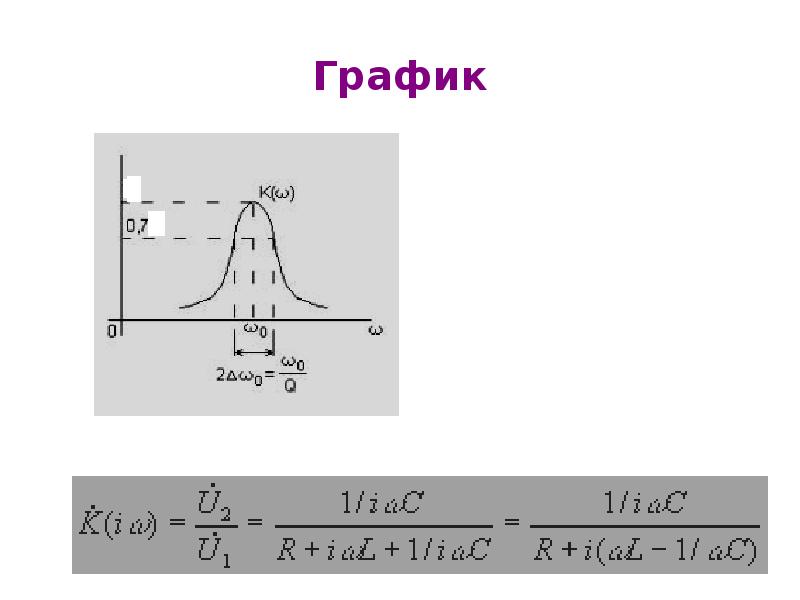

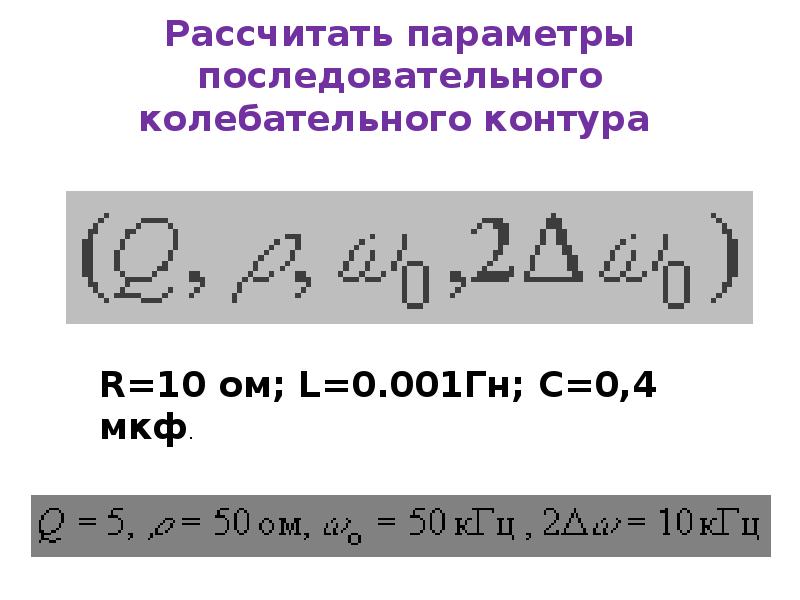

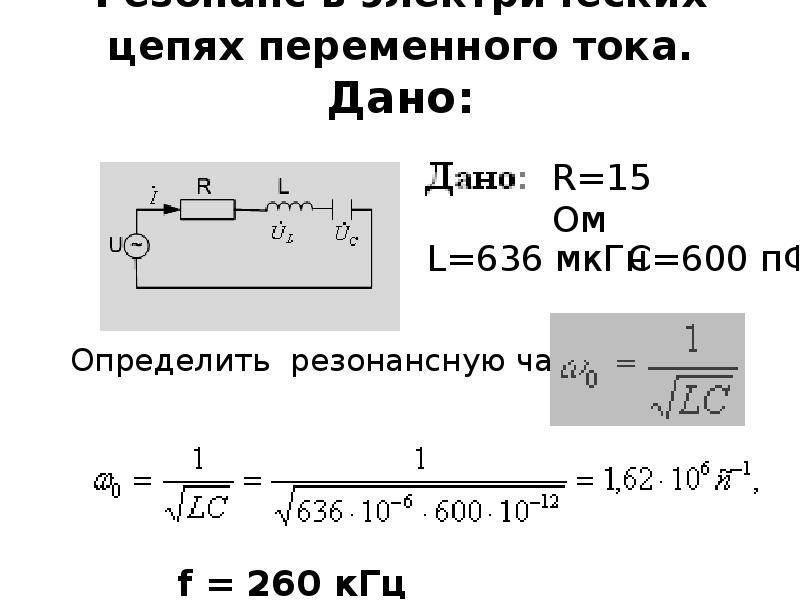

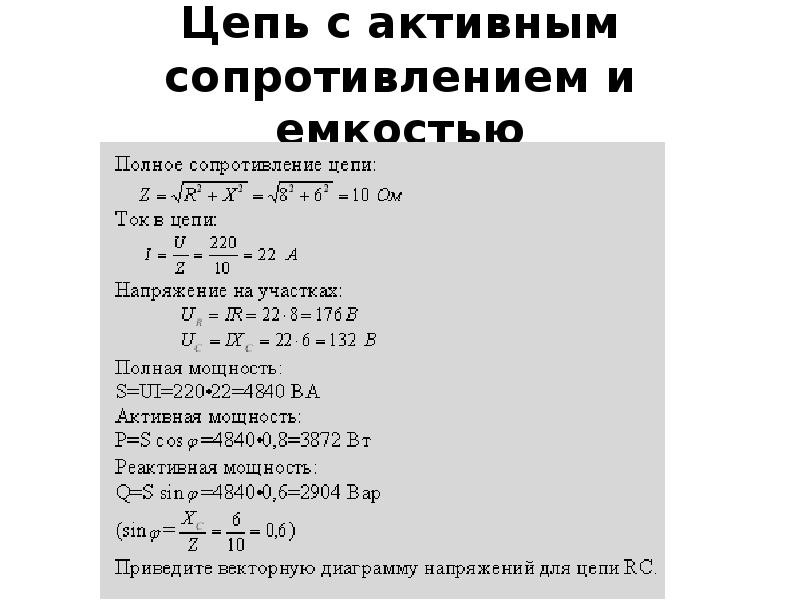

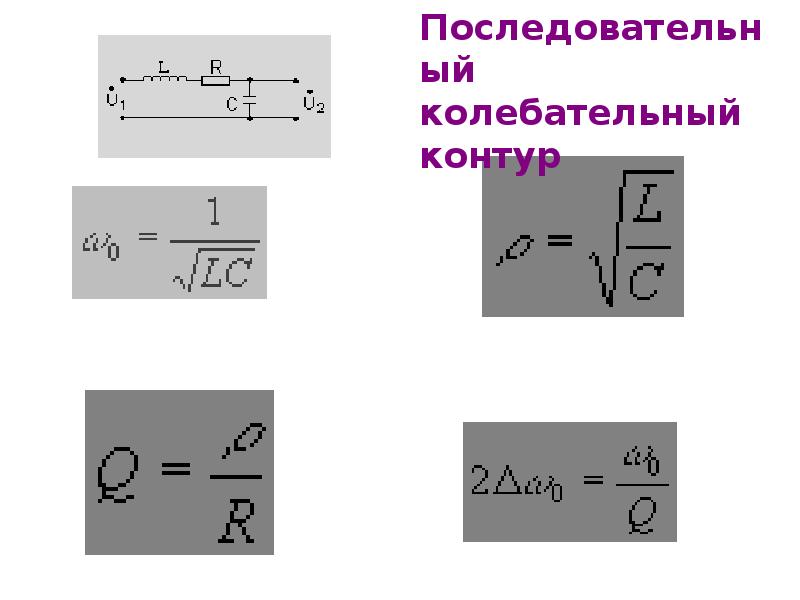

Расчет мгновенных значений Индуктивное сопротивление катушки X = 2πfL=2 * 3.14* 50*0.127 = 40 Ом. Полное сопротивление в комплексной форме Z=R+JXL =30+j40=√ (302+402) e j arctg (40/30) =50 ej530 Ток в цепи: I=U/Z = 120 ej00 / 50 ej530 = 2.4 * e-j530 Амплитудное значение тока и напряжения: Im = I * √2 =2.4* 1.41 =3.38 Um = U * √2 = =120 * 1.41 = 169.2 V Напишем уравнение мгновенных значений тока и напряжения; u = Um sin (ωt + ψ) =169.2 sin(314t +53.80 )V. I = Im sin ωt = 3.38 sin314t A.
