Слайд 1

Описание слайда:

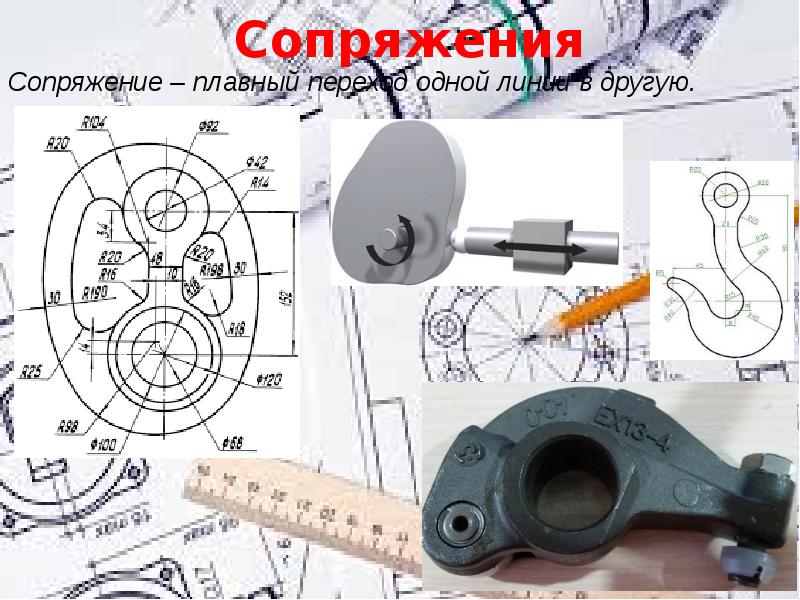

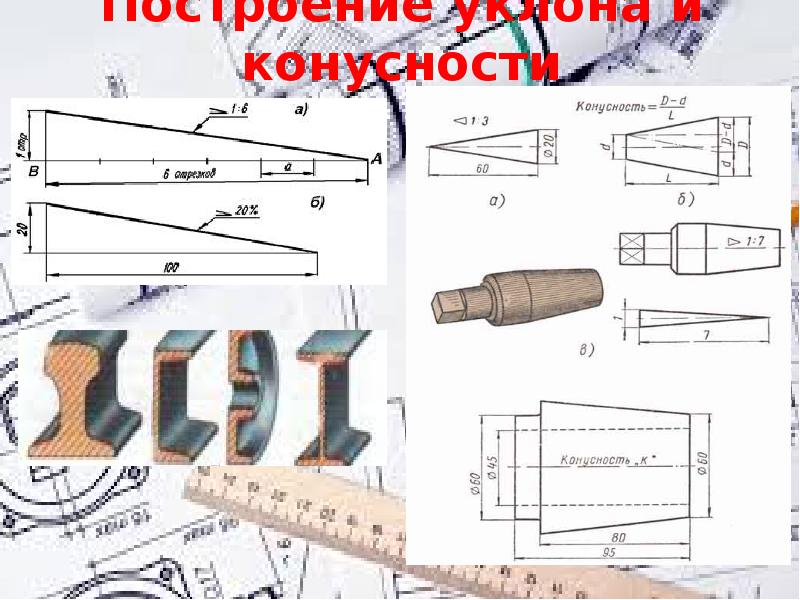

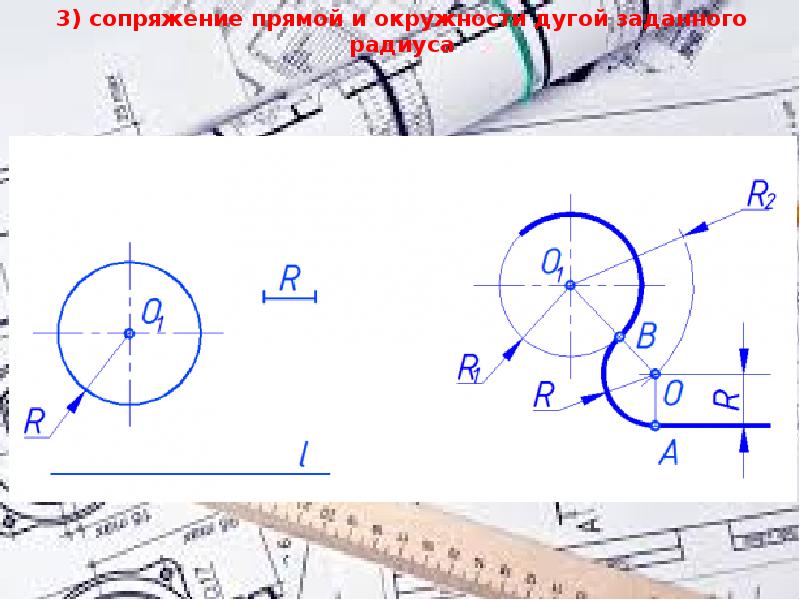

Дисциплина: КОМПЬЮТЕРНАЯ И ИНЖЕНЕРНАЯ ГРАФИКА Изучаемые разделы: Начертательная геометрия Инженерная графика Компьютерная графика

Слайд 2

Описание слайда:

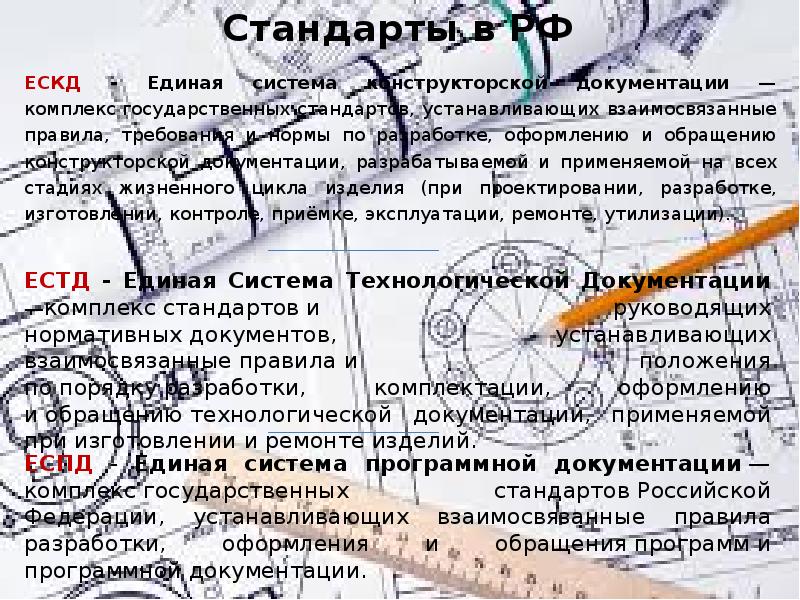

Стандарты в РФ ЕСКД - Единая система конструкторской документации — комплекс государственных стандартов, устанавливающих взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, разработке, изготовлении, контроле, приёмке, эксплуатации, ремонте, утилизации).

Слайд 3

Описание слайда:

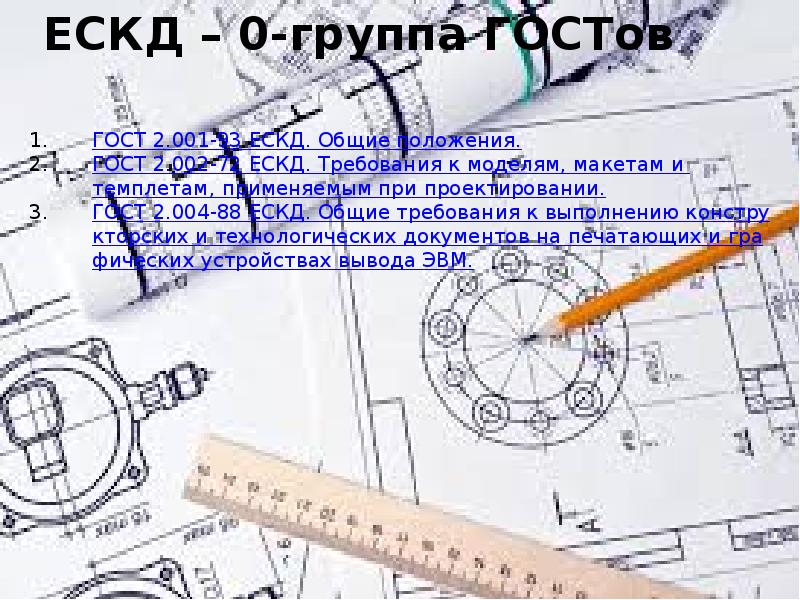

ЕСКД – 0-группа ГОСТов

Слайд 4

Описание слайда:

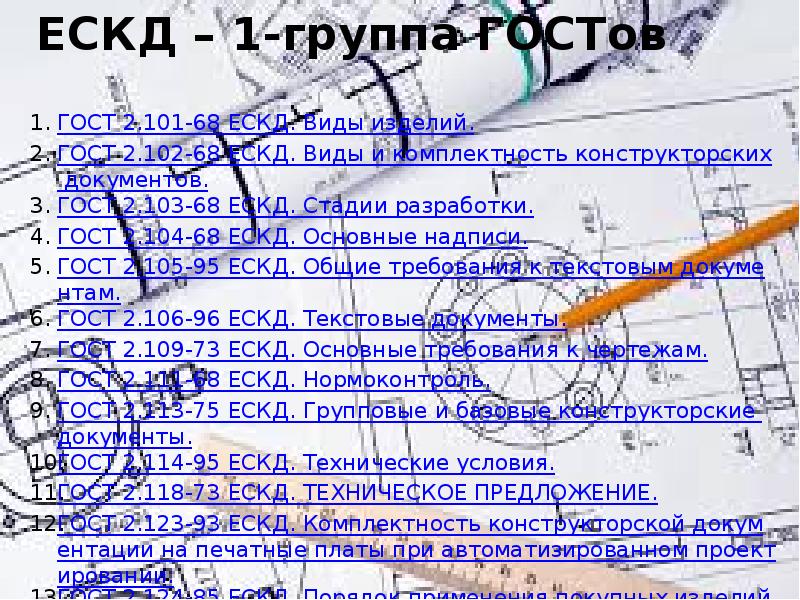

ЕСКД – 1-группа ГОСТов ГОСТ 2.101-68 ЕСКД. Виды изделий. ГОСТ 2.102-68 ЕСКД. Виды и комплектность конструкторских документов. ГОСТ 2.103-68 ЕСКД. Стадии разработки. ГОСТ 2.104-68 ЕСКД. Основные надписи. ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам. ГОСТ 2.106-96 ЕСКД. Текстовые документы. ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам. ГОСТ 2.111-68 ЕСКД. Нормоконтроль. ГОСТ 2.113-75 ЕСКД. Групповые и базовые конструкторские документы. ГОСТ 2.114-95 ЕСКД. Технические условия. ГОСТ 2.118-73 ЕСКД. ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ. ГОСТ 2.123-93 ЕСКД. Комплектность конструкторской документации на печатные платы при автоматизированном проектировании. ГОСТ 2.124-85 ЕСКД. Порядок применения покупных изделий. ГОСТ 2.125-88 ЕСКД. Правила выполнения эскизных конструкторских документов.

Слайд 5

Описание слайда:

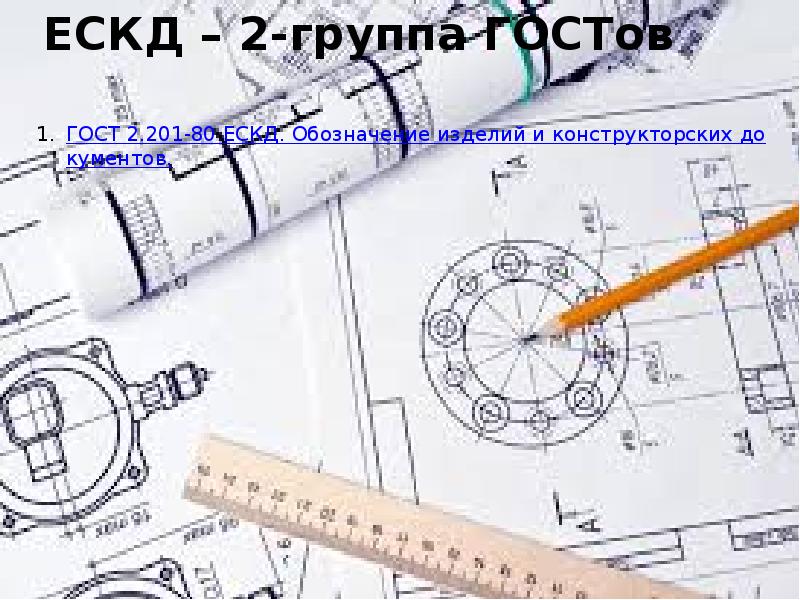

ЕСКД – 2-группа ГОСТов

Слайд 6

Описание слайда:

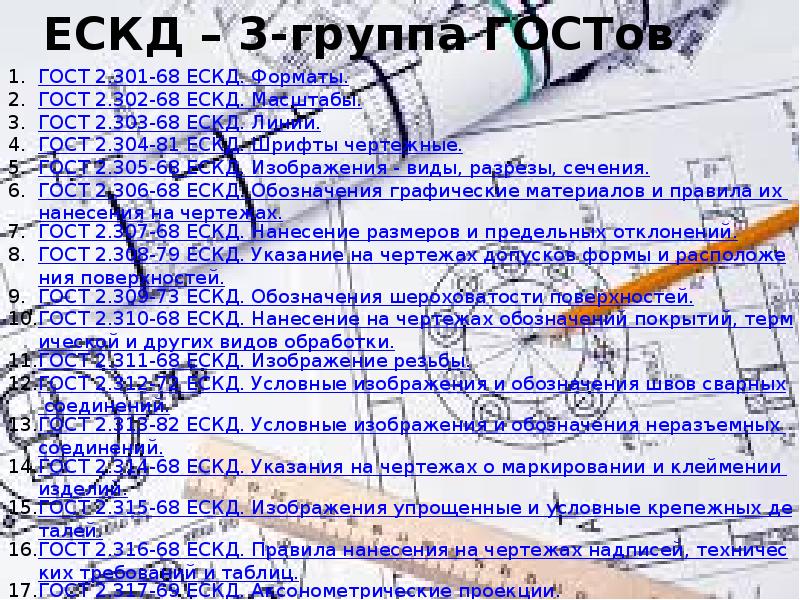

ЕСКД – 3-группа ГОСТов

Слайд 7

Описание слайда:

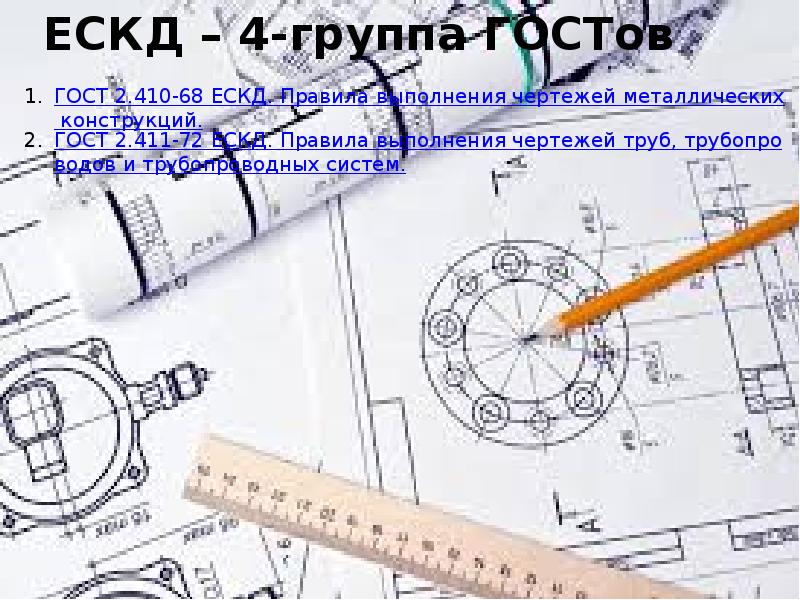

ЕСКД – 4-группа ГОСТов

Слайд 8

Описание слайда:

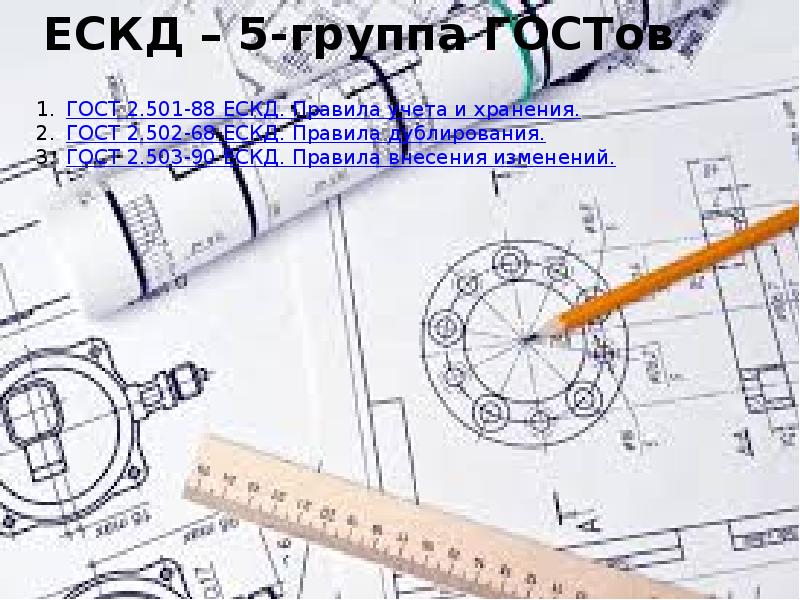

ЕСКД – 5-группа ГОСТов

Слайд 9

Описание слайда:

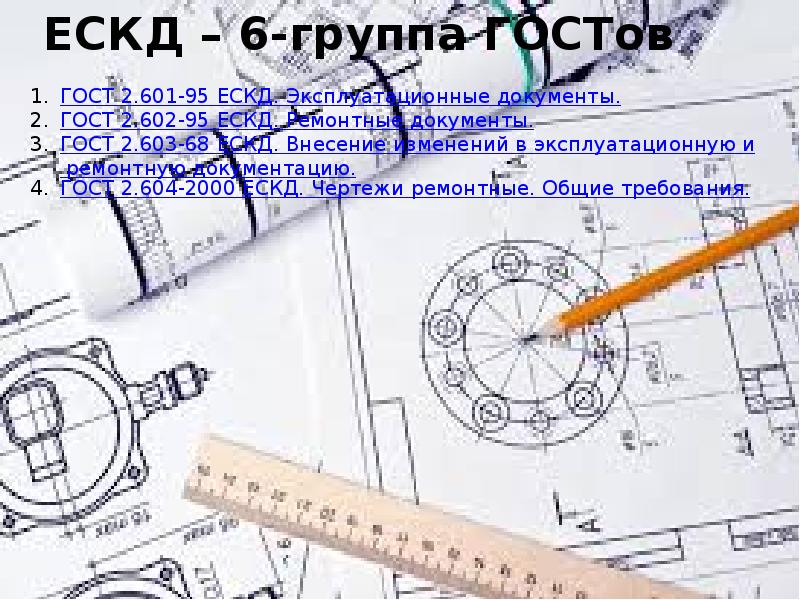

ЕСКД – 6-группа ГОСТов

Слайд 10

Описание слайда:

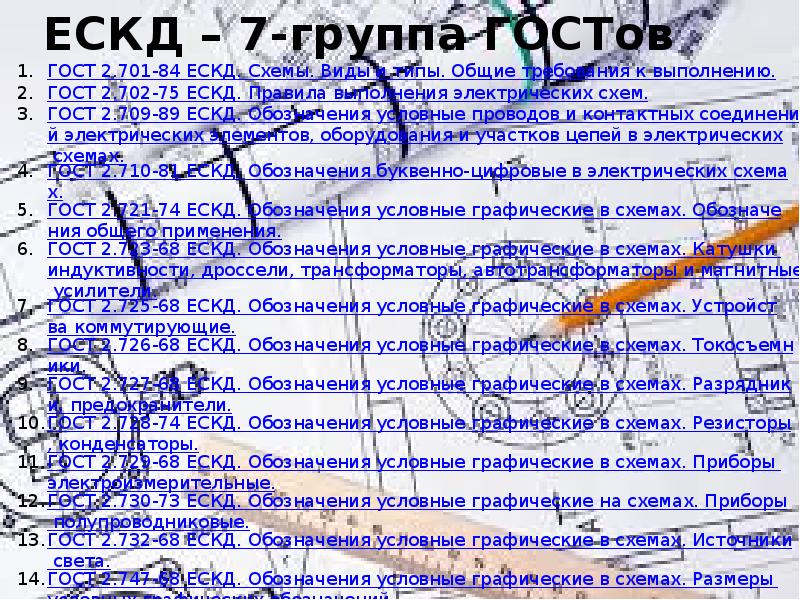

ЕСКД – 7-группа ГОСТов

Слайд 11

Описание слайда:

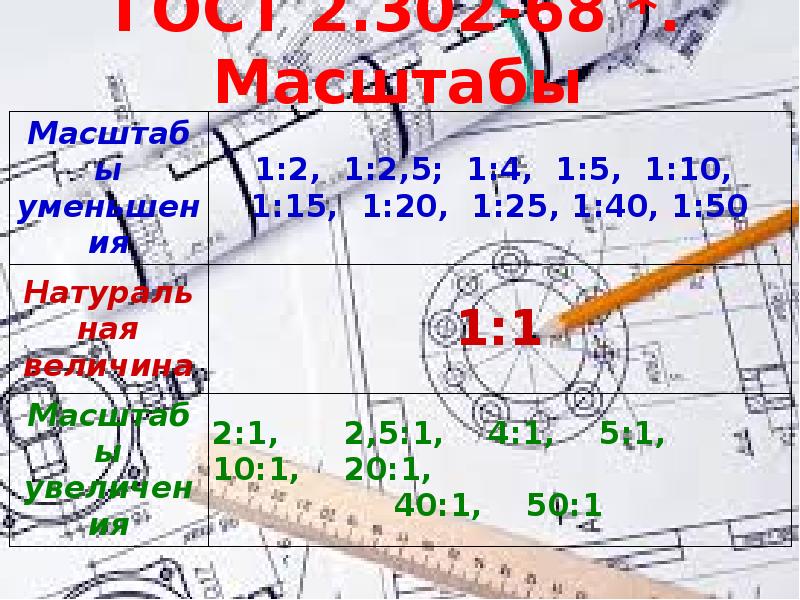

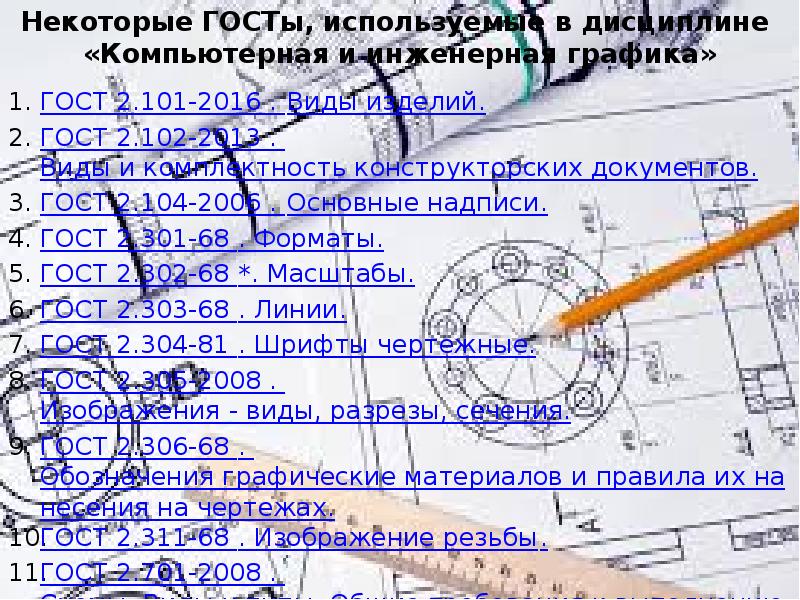

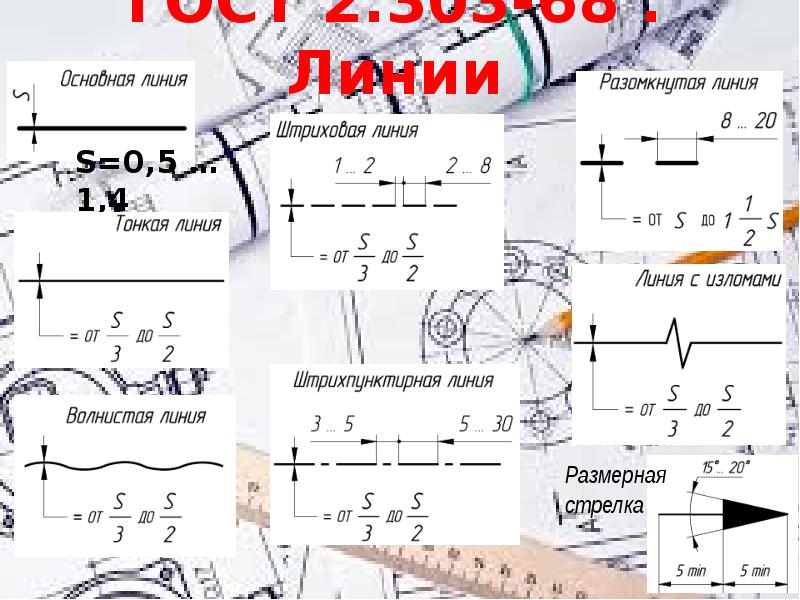

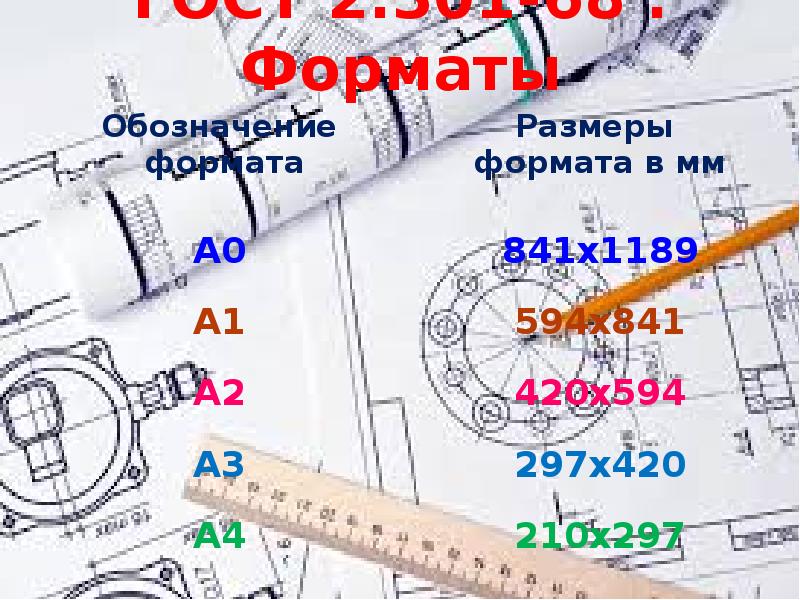

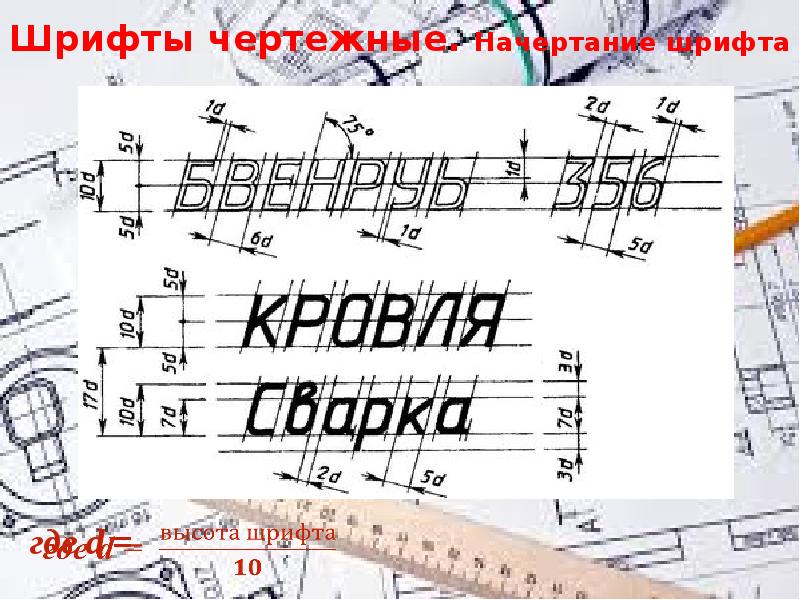

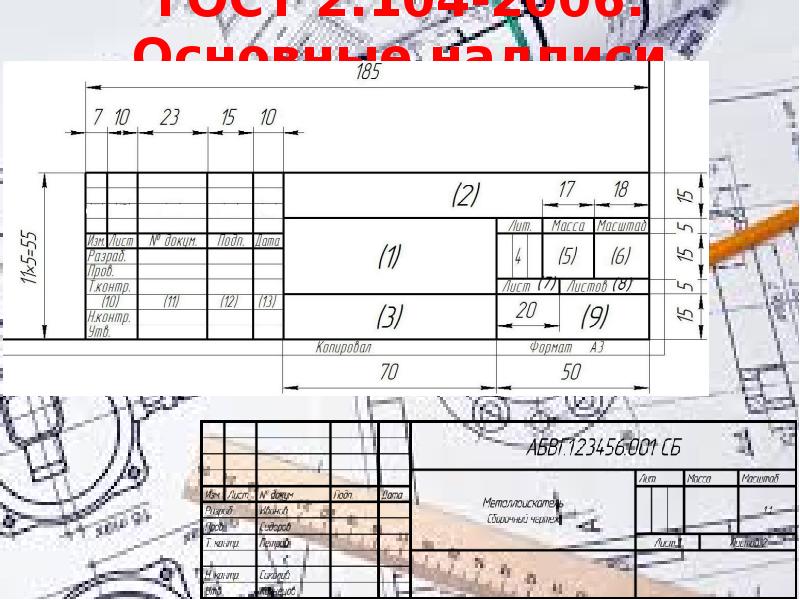

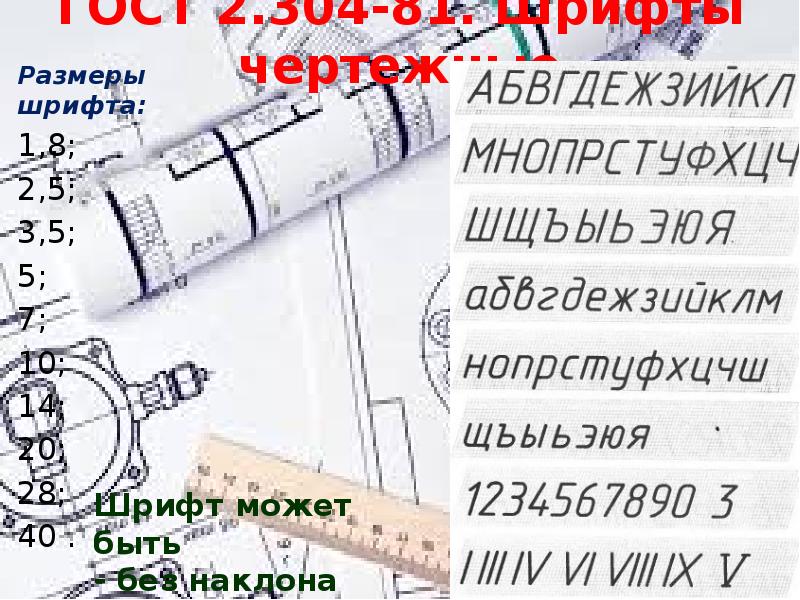

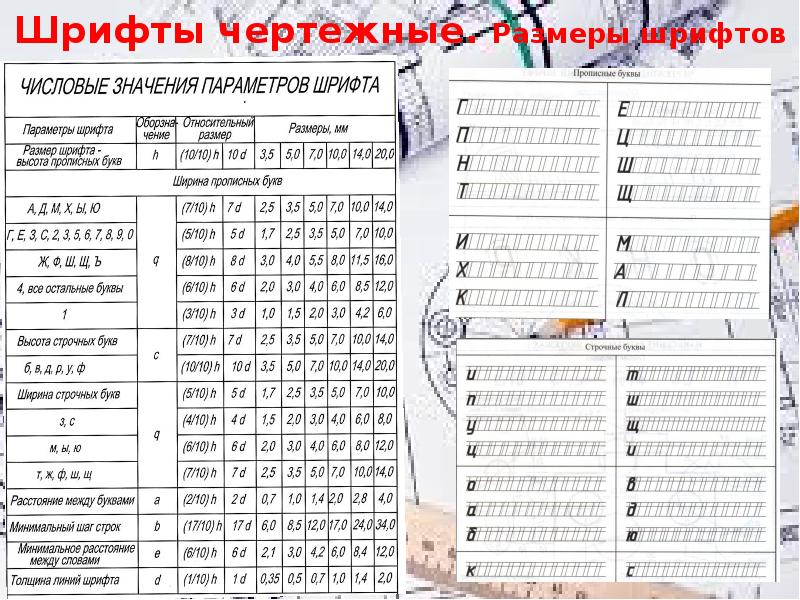

ГОСТ 2.101-2016 . Виды изделий. ГОСТ 2.101-2016 . Виды изделий. ГОСТ 2.102-2013 . Виды и комплектность конструкторских документов. ГОСТ 2.104-2006 . Основные надписи. ГОСТ 2.301-68 . Форматы. ГОСТ 2.302-68 *. Масштабы. ГОСТ 2.303-68 . Линии. ГОСТ 2.304-81 . Шрифты чертежные. ГОСТ 2.305-2008 . Изображения - виды, разрезы, сечения. ГОСТ 2.306-68 . Обозначения графические материалов и правила их нанесения на чертежах. ГОСТ 2.311-68 . Изображение резьбы. ГОСТ 2.701-2008 . Схемы. Виды и типы. Общие требования к выполнению.
