Вы можете ознакомиться и скачать презентацию на тему Компьютерная схемотехника. Доклад-сообщение содержит 29 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

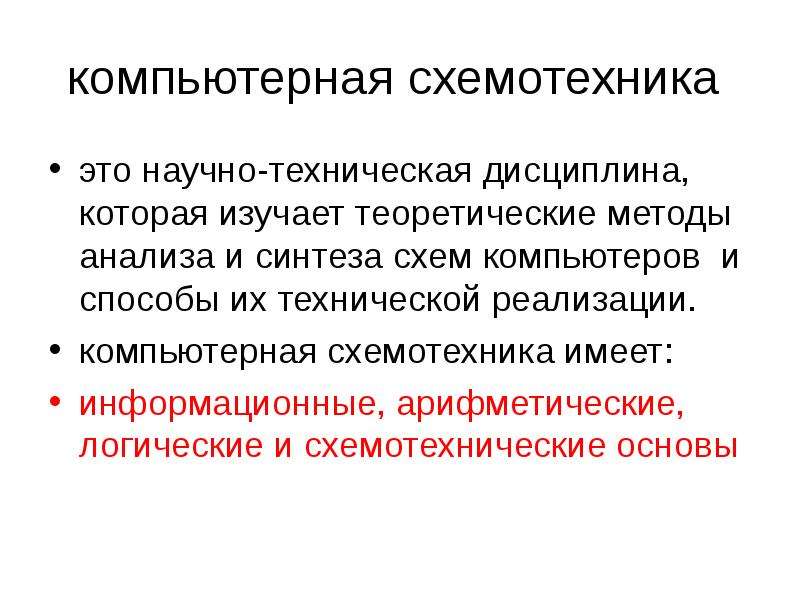

Слайд 1

Описание слайда:

компьютерная схемотехника это научно-техническая дисциплина, которая изучает теоретические методы анализа и синтеза схем компьютеров и способы их технической реализации. компьютерная схемотехника имеет: информационные, арифметические, логические и схемотехнические основы

Слайд 2

Описание слайда:

Лекция №2 Основы теории компьютерной схемотехники

Слайд 3

Описание слайда:

Информационные основы компьютерной схемотехники . Информатика, информация, сигналы и их представление Компьютер — это программно управляемая физическая система, предназначенная для апгоритмической обработки информации, представленной сигналами

Слайд 4

Описание слайда:

В широком смысле слова информация является отражением реального мира. Информация — это единственный неубыающий ресурс жизнеобеспечения. Более того: ее объем в настоящее время удваивается ежегодно. Информация, подготовленная для обработки на компьютерах, называется данными

Слайд 5

Описание слайда:

Информационный процесс включает в себя такие этапы: 1. сбор информации от различных источников и представление ее в форме, необходимой для ввода компьютер; 2. передачу (пересылку) информации от источника к приемнику; З. хранение — процесс передачи информации во времени; 4. обработку — систематическое выполнение операций над данными; 5. выдачу результата обработки пользователю.

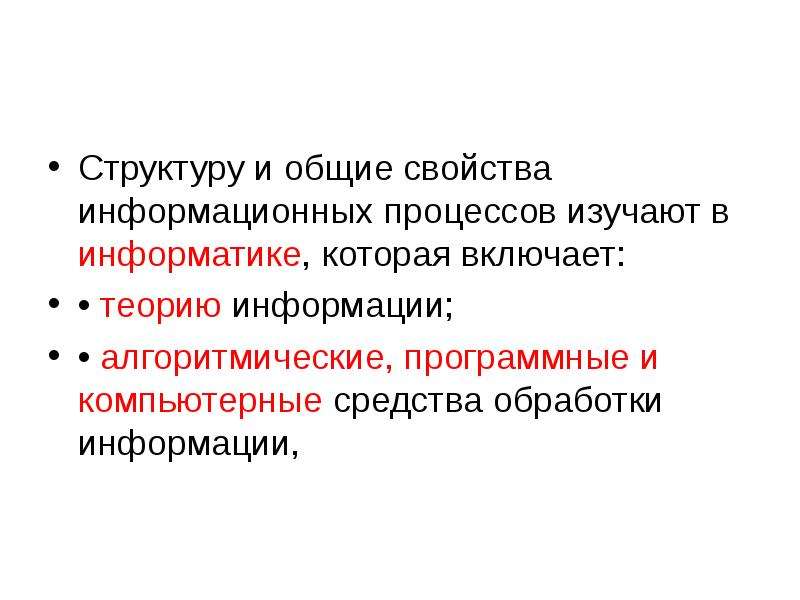

Слайд 6

Описание слайда:

Структуру и общие свойства информационных процессов изучают в информатике, которая включает: • теорию информации; • алгоритмические, программные и компьютерные средства обработки информации,

Слайд 7

Описание слайда:

информация передается в виде сообщений, которые представляются последовательностью чисел в той или иной системе счисления. процесс отображения информации называется кодированием, а сообщения, представленные тем или иным кодом, называются дискретными сообщениями. Название кода определяется системой счисления, используемой для представления сообщений.

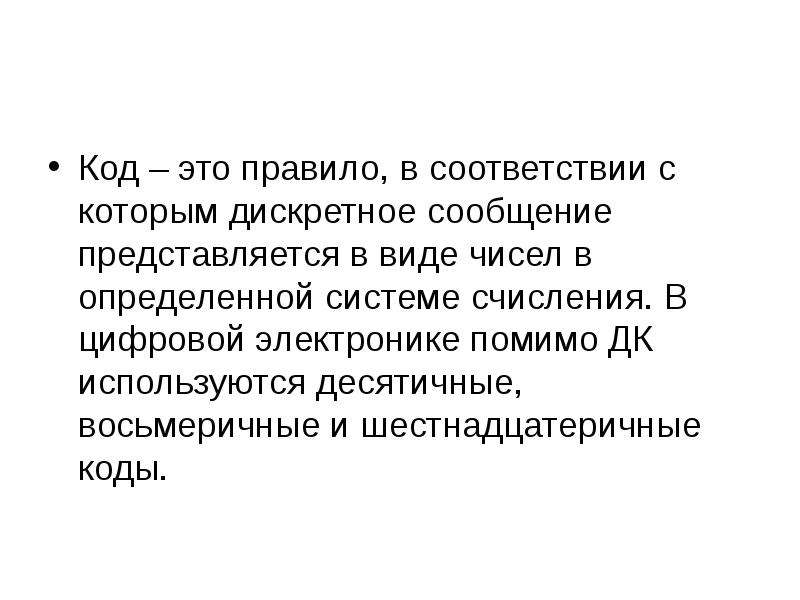

Слайд 8

Описание слайда:

Код – это правило, в соответствии с которым дискретное сообщение представляется в виде чисел в определенной системе счисления. В цифровой электронике помимо ДК используются десятичные, восьмеричные и шестнадцатеричные коды.

Слайд 9

Описание слайда:

В компьютере наименьшей возможной единицей объемной (геометрической) меры информации является бит. Объем (или емкость) информации вычисляется по количеству двоичных символов О и 1, записанных в памяти компьютера. При этом возможно только целое число битов в отличие от вероятностного подхода, где может быть и нецелое число. для удобства использования введены также единицы количества информации, превышающие бит. Так, двоичное слово из восьми символов содержит 1 байт информации, 1024 байт составляют килобайт (Кбайт), 1024 Кбайт — мегабайт (Мбайт) и 1024 Мбайт гигабайт (Гбайт); при этом 1024 = 2*10

Слайд 10

Описание слайда:

Лекция № 3 . Арифметические основы компьютерной схемотехники

Слайд 11

Описание слайда:

План лекции .1.Двоичная система счисления. .2. Шестнадцатеричная система счисления. .3. Цифровые коды.Двоичная арифметика. .4.. Перевод чисел из одной системы счисления в другую.

Слайд 12

Описание слайда:

Системы счисления Системой счисления называют совокупность приемов и правил для обозначения и наименования чисел. Число представляют совокупностью символов, которые называют цифрами. Каждой цифре в записи числа однозначно сопоставляется определенное количество,выраженное этой цифрой. Это количество называют эквивалентом данной цифры.

Слайд 13

Описание слайда:

Система счисления (СС) - способ записи чисел при помощи определенных знаков, чаще всего арабских цифр, но иногда и латинских букв, Основание СС - определяется числом символов, используемых в системе счисления. Например, двоичная система счисления имеет основание два, десятичная - десять и т. д.

Слайд 14

Описание слайда:

Непозиционной Систему счисления называют .если каждой цифре в любом месте записи числа однозначно соответствует один итот же количественный эквивалент ( римская нумерация:I ,II ,III IY ,Y ,YI…….IX , X , XI)

Слайд 15

Описание слайда:

Позиционной Систему счисления называют позиционной если одной и той же цифре соответствуют различные количественные эквивалентиы в зависимости от номера местоположения (разряда) этой цифры в записи числа (десятичная система :цифры-1,2,3,4,5,6,7,9.0, Числа 10б, 310 , 5613)

Слайд 16

Описание слайда:

В общем любое число можно представить в виде выражения где m и n - пределы изменения показателя. m определяет точность представления числа, n определяет максимальный диапазон представляемых чисел

Слайд 17

Описание слайда:

X - основание системы счисления а - цифра j -номер позиции(разряд) Обозначение системы счисления: D -десятичная, основание 10 В - двоичная, основание 2 Н -шестнадцатиричная, основание 16

Слайд 18

Описание слайда:

Структура числа позиционных систем Десятичная система счисления Основание системы -10 156 = 1х10*2 + 5х10*1+6х10*0 156 –число 1, 5, 6,цифры (о,1,2,3,4,5,6,7,8,9) 10*2 сотни 10*1 десятки 10*0 вес разряда единицы 100+50+6=156

Слайд 19

Описание слайда:

Двоичная система счисления. Двоичная система счисления (система счисления с основанием 2) является позиционной системой, аналогичной десятичной системе счисления, в которой положение разряда определяется степенью основания, используемого в качестве множителя данного разряда . Цифры двоичной системы : 0 ,1

Слайд 20

Описание слайда:

В цифровой (компьютерной) электронике используются цифровые сигналы, которые принимают один из двух уровней (значений): низкий и высокий. Низкий уровень сигнала называют нулевым (нулем), а высокий - единичным (единицей). Такое представление сигналов имеет место в так называемой “положительной логике”. Иногда используется “отрицательная логика”, в которой низкий уровень сигнала называют единицей, а высокий - нулем.

Слайд 21

Описание слайда:

В случае двоичной системы счисления число представляется в виде Пример: 28=1*2+1*2+1*2+0*2+0*2Будем называть каждую цифру в представлении числа разрядом

Слайд 22

Описание слайда:

Шестнадцатеричная система счисления Шестнадцатеричная система счисления применяется для сокращения записи двоичных чисел. Как и десятичная является позиционной. Каждые соседние 4 разряда в двоичной записи числа представляются в виде одного 16-ричного разряда. Для представления чисел от 10 до 15 применяются буквы от A до F.

Слайд 23

Описание слайда:

позиционная система , аналогичной десятичной системе счисления, в которой положение разряда определяется степенью основания, используемого в качестве множителя данного разряда основание системы счисления 16 Цифры:0,1,2,3,4,5,6,7,8,9, A,B,C,D,E,F

Слайд 24

Описание слайда:

Шестнадцатеричное представление наилучшим образом соответствует байтовой структуре ЭВМ (1 байт = 8 бит). Один байт представляется в виде 2 шестнадцатеричных цифр. Чтобы преобразовать число из двоичной кода в шестнадцатеричный необходимо разбить код числа на группы из 4 бит начиная с младшего разряда и представить каждую группу в виде одной шестнадцатеричной цифры. Чтобы преобразовать число из шестнадцатеричного кода в двоичный необходимо последовательно записать каждую шестнадцатеричную цифру в виде 4 двоичных разрядов

Слайд 25

Описание слайда:

преобразованиe числа Для преобразования числа из десятичной системы счисления в двоичную необходимо последовательно делить заданное число на 2 и формировать результат из остатков деления начиная с младшего разряда.Пример: (125)= 1111101B 125 / 2 = 62 + 1 62 / 2 = 31 + 0 31 / 2 = 15 + 1 15 / 2 = 7 + 1 7 / 2 = 3 + 1 3 / 2 = 1 + 1 1 / 2 = 0 + 1 1х2*6+1х2*5+1х2*4+1х2*3+1х2*2+0х2*1+1х2*0= 64 + 32 + 16 +8 +4 +0 +1 =125D

Слайд 26

Описание слайда:

32 0 0 4 36= 1х 2*5 + 0х2*4 + 0х2*3 + 1х2*2 + 0 0 0х2*1 + 0х2*0 =100100 Десятичная Двоичная 36 D = 100100 B

Слайд 27

Описание слайда:

11101001= 1х2*7 + 1х2*6 + 1х2*5 + 0х2*4 + 1х2*3 + 0х2*2 + 0х2*1 +1х2*0 = 128 + 64 + 32 + 0 + 8 + 0 + 0 + 1 = 233 Двоичная Десятичная 11101001 B 233D

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

11001111000110100B = 1 1001 1110 0011 0100B = 19E34H Перевод из 16-ти ричной системы в десятичную 34H=3*16 +4*1=52D примеры 57d = b = h 1101b = d = h 68h = b = d
