Слайд 1

Описание слайда:

Конденсаторы Виды и свойства

Слайд 2

Описание слайда:

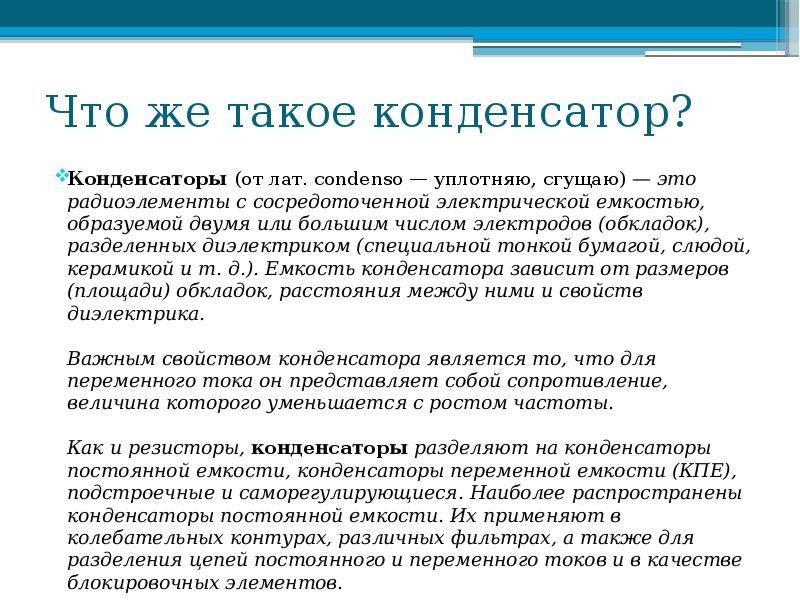

Что же такое конденсатор? Конденсаторы (от лат. condenso — уплотняю, сгущаю) — это радиоэлементы с сосредоточенной электрической емкостью, образуемой двумя или большим числом электродов (обкладок), разделенных диэлектриком (специальной тонкой бумагой, слюдой, керамикой и т. д.). Емкость конденсатора зависит от размеров (площади) обкладок, расстояния между ними и свойств диэлектрика. Важным свойством конденсатора является то, что для переменного тока он представляет собой сопротивление, величина которого уменьшается с ростом частоты. Как и резисторы, конденсаторы разделяют на конденсаторы постоянной емкости, конденсаторы переменной емкости (КПЕ), подстроечные и саморегулирующиеся. Наиболее распространены конденсаторы постоянной емкости. Их применяют в колебательных контурах, различных фильтрах, а также для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов.

Слайд 3

Описание слайда:

Виды и свойства конденсаторов

Слайд 4

Описание слайда:

Бумажные и металлобумажные конденсаторы У бумажного конденсатора диэлектриком, разделяющим фольгированные обкладки, является специальная конденсаторная бумага. В электронике бумажные конденсаторы могут применяться как в цепях низкой частоты, так и в высокочастотных цепях. Хорошим качеством электрической изоляции и повышенной удельной емкостью обладают герметичные металлобумажные конденсаторы, у которых вместо фольги (как в бумажных конденсаторах) используется вакуумное напыление металла на бумажный диэлектрик.

Слайд 5

Описание слайда:

Электролитические конденсаторы В электролитических конденсаторах, в отличии от бумажных, диэлектриком является тонкий слой оксида металла, образованный электрохимическим способом на положительной обложке из того же металла. Вторую обложку представляет собой жидкий или сухой электролит.

Слайд 6

Описание слайда:

Алюминиевые электролитические конденсаторы В качестве положительного электрода используется алюминий. Диэлектрик представляет собой тонкий слой триоксида алюминия (Al2O3) Свойства: они работают корректно только на малых частотах имеют большую емкость Характеризуются высокими токами утечки, имеют умеренно низкое сопротивление и индуктивность.

Слайд 7

Описание слайда:

Танталовые электролитические конденсаторы Это вид электролитического конденсатора, в которых металлический электрод выполнен из тантала, а диэлектрический слой образован из пентаоксида тантала (Ta2O5). Свойства: высокая устойчивость к внешнему воздействию. компактный размер. меньший ток утечки по сравнению с алюминиевыми конденсаторами.

Слайд 8

Описание слайда:

Полимерные конденсаторы современные твердотельные конденсаторы вместо оксидной пленки, используемой в качестве разделителя обкладок, имеют диэлектрик из полимера. Такой вид конденсатора не подвержен раздуванию и утечки заряда. Физические свойства полимера способствуют тому, что такие конденсаторы отличаются большим импульсным током, низким эквивалентным сопротивлением и стабильным температурным коэффициентом даже при низких температурах.

Слайд 9

Описание слайда:

Пленочные конденсаторы В данном виде конденсатора диэлектриком является пленка из пластика, например, полиэстер (KT, MKT, MFT), полипропилен (KP, MKP, MFP) или поликарбонат (KC, MKC). Общие свойства: работают исправно при большом токе имеют высокую прочность на растяжение имеют относительно небольшую емкость минимальный ток утечки используется в резонансных цепях и в RC-снабберах

Слайд 10

Описание слайда:

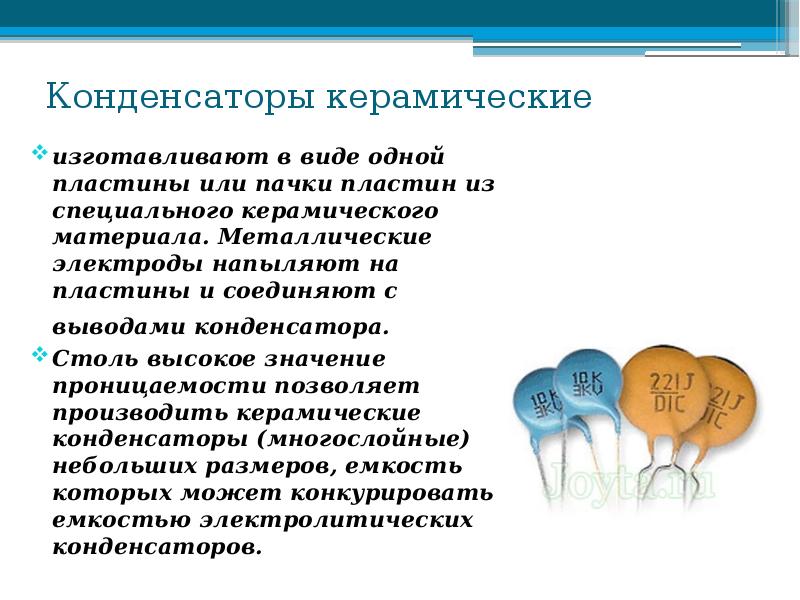

Конденсаторы керамические изготавливают в виде одной пластины или пачки пластин из специального керамического материала. Металлические электроды напыляют на пластины и соединяют с выводами конденсатора. Столь высокое значение проницаемости позволяет производить керамические конденсаторы (многослойные) небольших размеров, емкость которых может конкурировать с емкостью электролитических конденсаторов.

Слайд 11

Описание слайда:

Конденсаторы с воздушным диэлектриком Здесь диэлектриком является воздух. Такие конденсаторы отлично работают на высоких частотах, и часто выполняются как конденсаторы переменной емкости (для настроки).
