Слайд 1

Описание слайда:

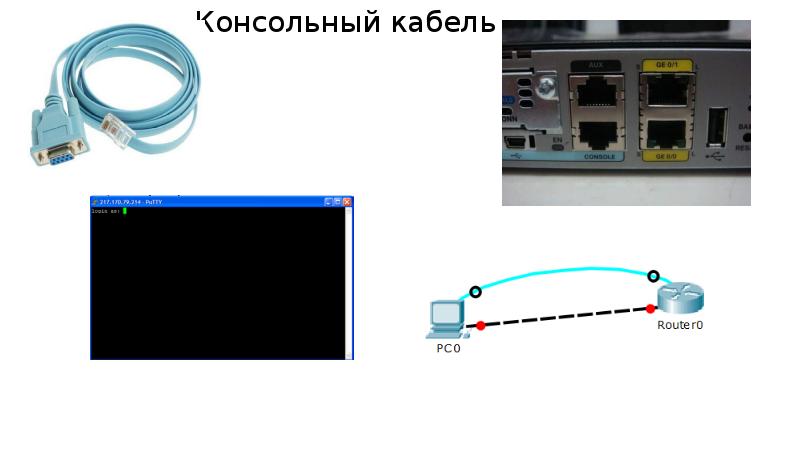

Консольный кабель

Слайд 2

Описание слайда:

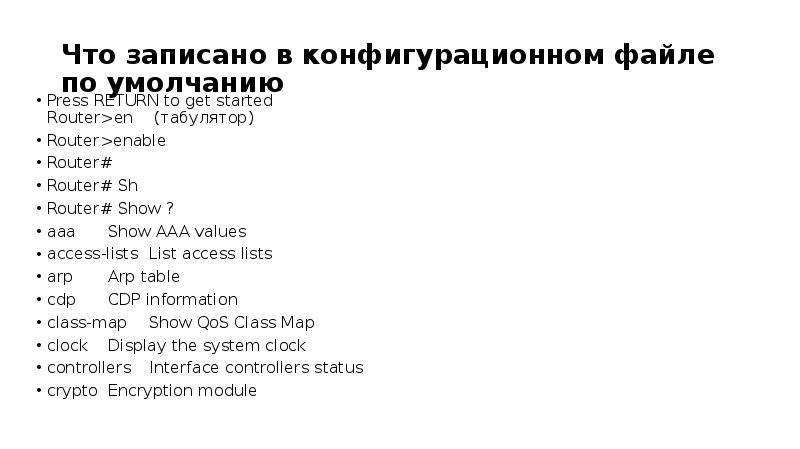

Что записано в конфигурационном файле по умолчанию Press RETURN to get started Router>en (табулятор) Router>enable Router# Router# Sh Router# Show ? aaa Show AAA values access-lists List access lists arp Arp table cdp CDP information class-map Show QoS Class Map clock Display the system clock controllers Interface controllers status crypto Encryption module

Слайд 3

Описание слайда:

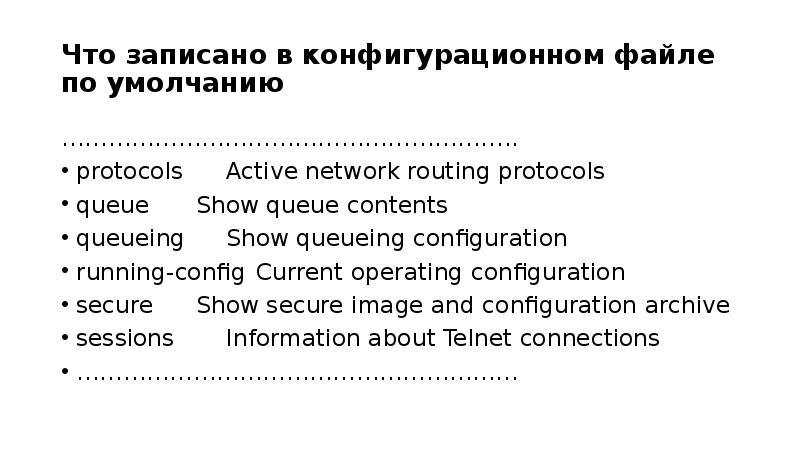

Что записано в конфигурационном файле по умолчанию ………………………………………………….. protocols Active network routing protocols queue Show queue contents queueing Show queueing configuration running-config Current operating configuration secure Show secure image and configuration archive sessions Information about Telnet connections …………………………………………………

Слайд 4

Описание слайда:

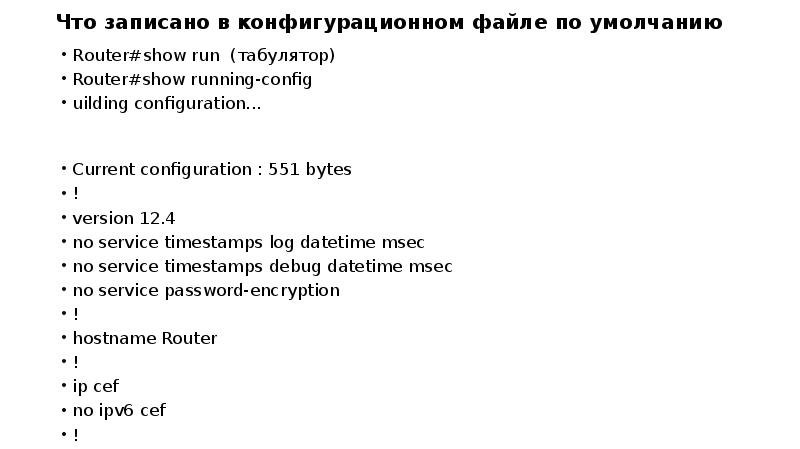

Что записано в конфигурационном файле по умолчанию Router#show run (табулятор) Router#show running-config uilding configuration... Current configuration : 551 bytes ! version 12.4 no service timestamps log datetime msec no service timestamps debug datetime msec no service password-encryption ! hostname Router ! ip cef no ipv6 cef !

Слайд 5

Описание слайда:

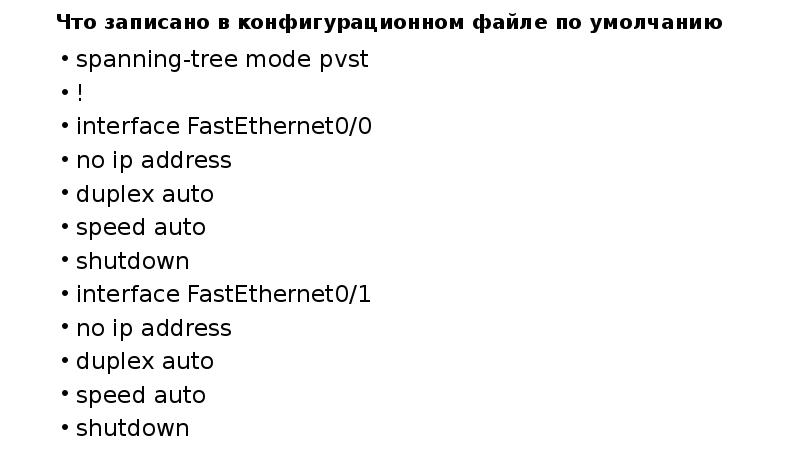

Что записано в конфигурационном файле по умолчанию spanning-tree mode pvst ! interface FastEthernet0/0 no ip address duplex auto speed auto shutdown interface FastEthernet0/1 no ip address duplex auto speed auto shutdown

Слайд 6

Описание слайда:

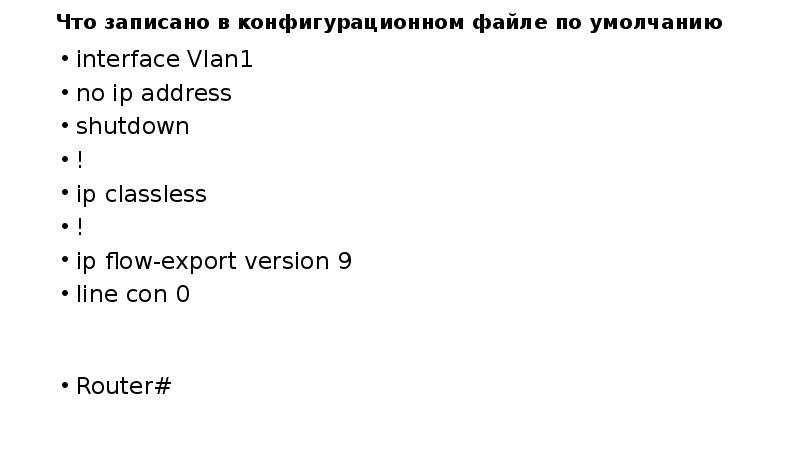

Что записано в конфигурационном файле по умолчанию interface Vlan1 no ip address shutdown ! ip classless ! ip flow-export version 9 line con 0 Router#

Слайд 7

Описание слайда:

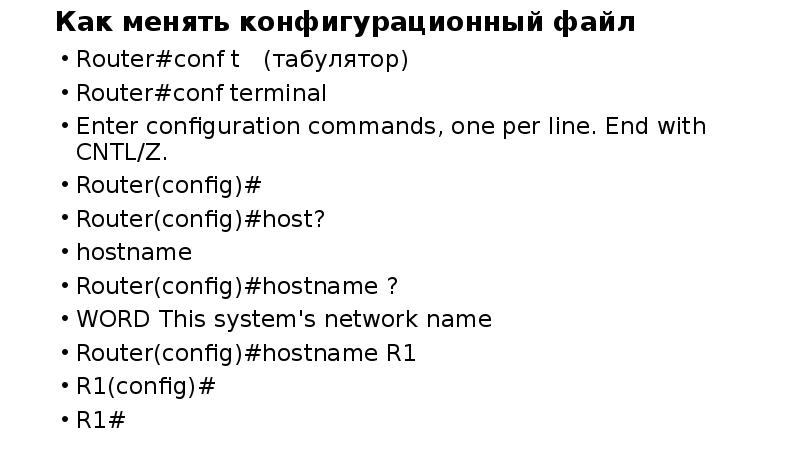

Как менять конфигурационный файл Router#conf t (табулятор) Router#conf terminal Enter configuration commands, one per line. End with CNTL/Z. Router(config)# Router(config)#host? hostname Router(config)#hostname ? WORD This system's network name Router(config)#hostname R1 R1(config)# R1#

Слайд 8

Описание слайда:

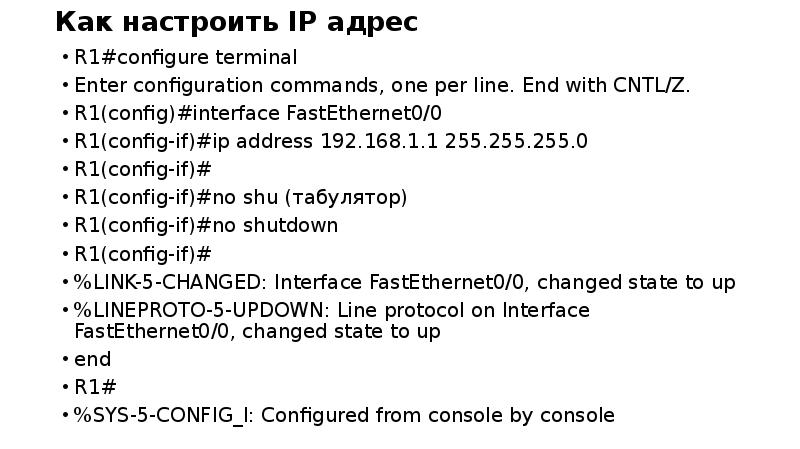

Как настроить IP адрес R1#configure terminal Enter configuration commands, one per line. End with CNTL/Z. R1(config)#interface FastEthernet0/0 R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)# R1(config-if)#no shu (табулятор) R1(config-if)#no shutdown R1(config-if)# %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up end R1# %SYS-5-CONFIG_I: Configured from console by console

Слайд 9

Описание слайда:

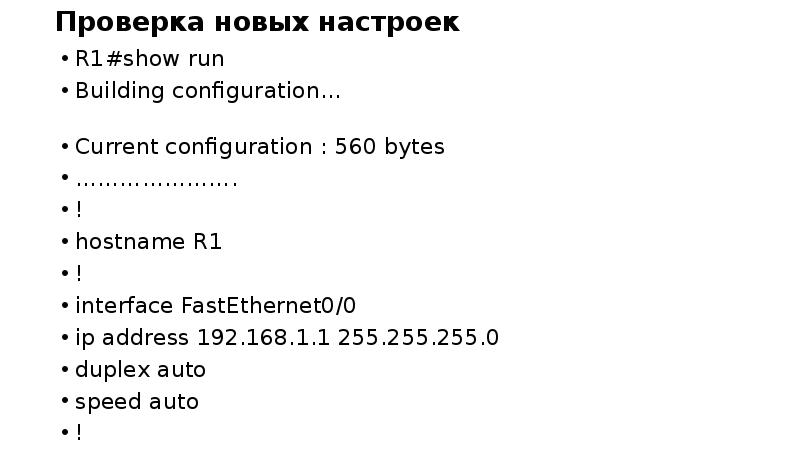

Проверка новых настроек R1#show run Building configuration... Current configuration : 560 bytes …………………. ! hostname R1 ! interface FastEthernet0/0 ip address 192.168.1.1 255.255.255.0 duplex auto speed auto !

Слайд 10

Описание слайда:

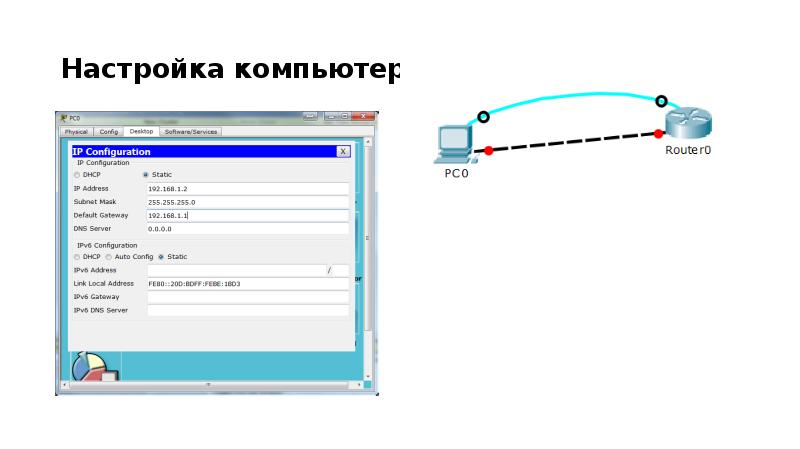

Настройка компьютера

Слайд 11

Описание слайда:

Проверка связи командой ping R1#ping 192.168.1.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds: .!!!! Success rate is 80 percent (4/5), round-trip min/avg/max = 0/40/163 ms R1#

Слайд 12

Описание слайда:

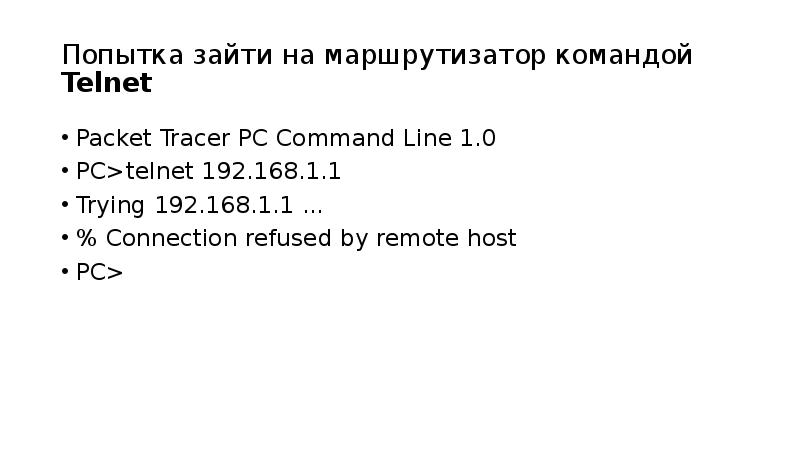

Попытка зайти на маршрутизатор командой Telnet Packet Tracer PC Command Line 1.0 PC>telnet 192.168.1.1 Trying 192.168.1.1 ... % Connection refused by remote host PC>

Слайд 13

Описание слайда:

Установим пароли на маршрутизаторе R1#conf t Enter configuration commands, one per line. End with CNTL/Z. R1(config)#enable pas R1(config)#enable password 12345 R1(config)#enable se R1(config)#enable secret class R1(config)#^Z R1# %SYS-5-CONFIG_I: Configured from console by console

Слайд 14

Описание слайда:

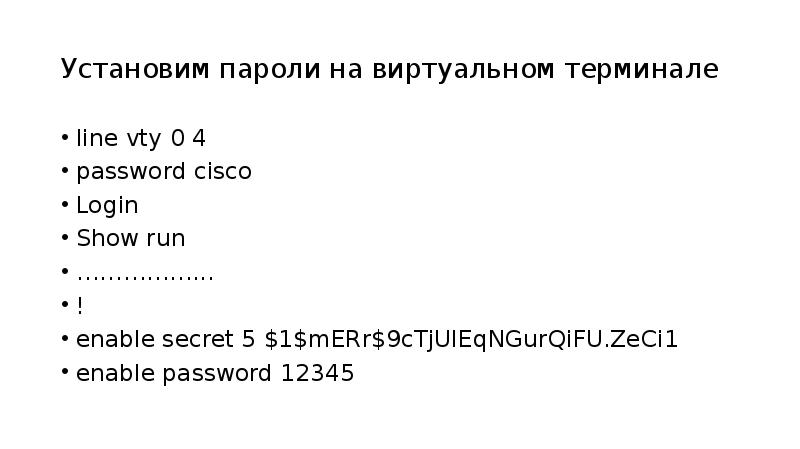

Установим пароли на виртуальном терминале line vty 0 4 password cisco Login Show run ……………... ! enable secret 5 $1$mERr$9cTjUIEqNGurQiFU.ZeCi1 enable password 12345

Слайд 15

Описание слайда:

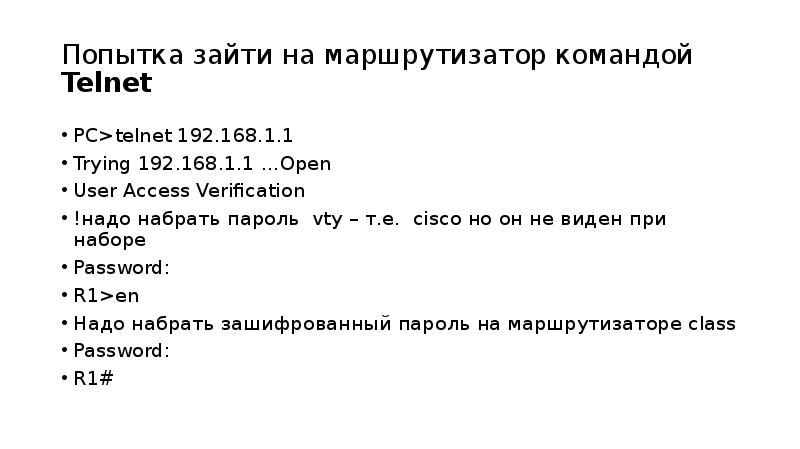

Попытка зайти на маршрутизатор командой Telnet PC>telnet 192.168.1.1 Trying 192.168.1.1 ...Open User Access Verification !надо набрать пароль vty – т.е. сisco но он не виден при наборе Password: R1>en Надо набрать зашифрованный пароль на маршрутизаторе class Password: R1#
