Вы можете ознакомиться и скачать презентацию на тему Конструирование фартука с нагрудником. Доклад-сообщение содержит 24 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Построение чертежа фартука с нагрудником Презентация подготовлена Учителем МБОУ СОШ №2 Советовой С.В. Г.Владимир

Слайд 2

Описание слайда:

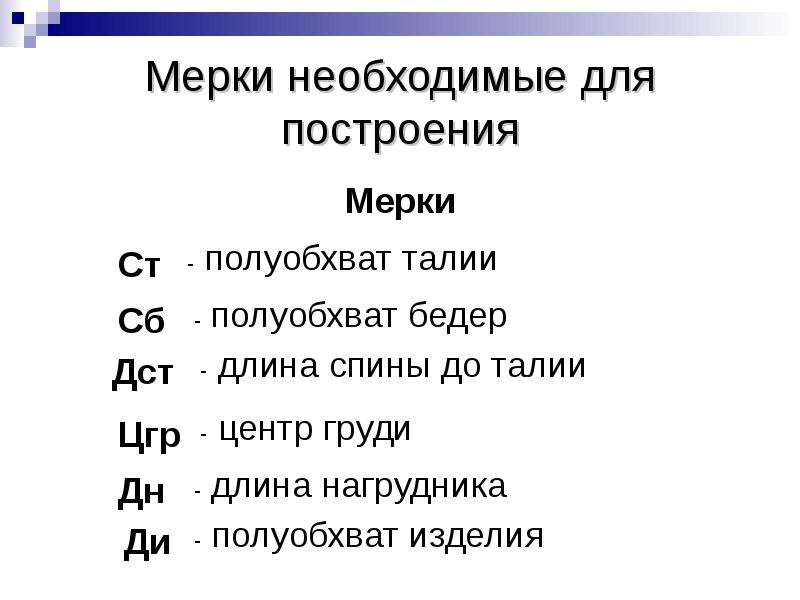

Мерки необходимые для построения Мерки

Слайд 3

Описание слайда:

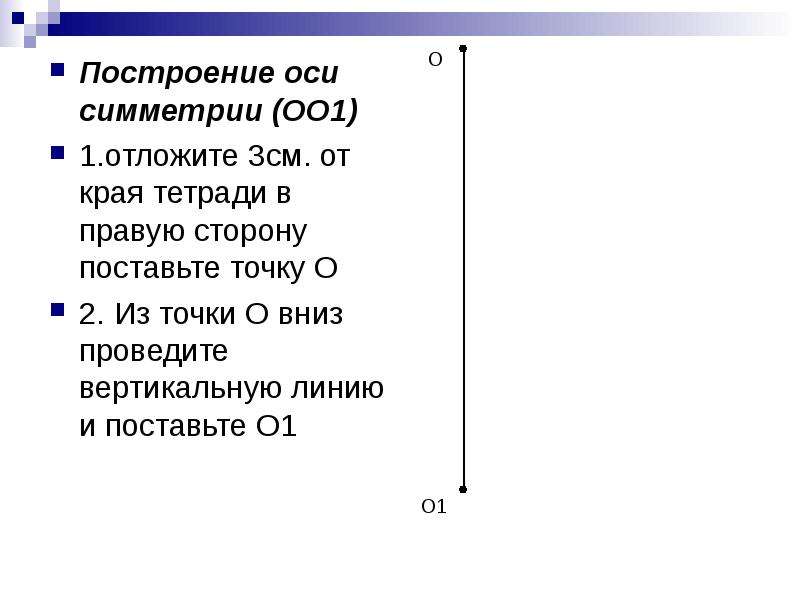

Построение оси симметрии (ОО1) Построение оси симметрии (ОО1) 1.отложите 3см. от края тетради в правую сторону поставьте точку О 2. Из точки О вниз проведите вертикальную линию и поставьте О1

Слайд 4

Описание слайда:

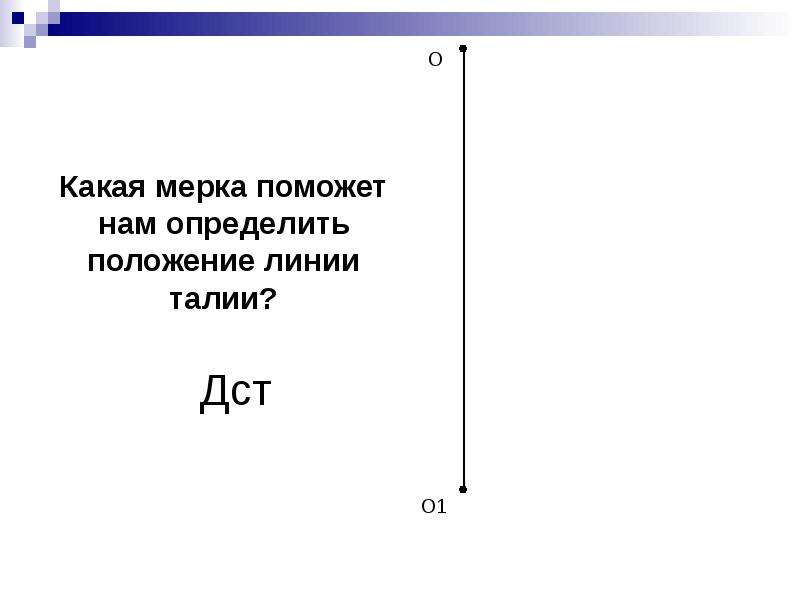

Слайд 5

Описание слайда:

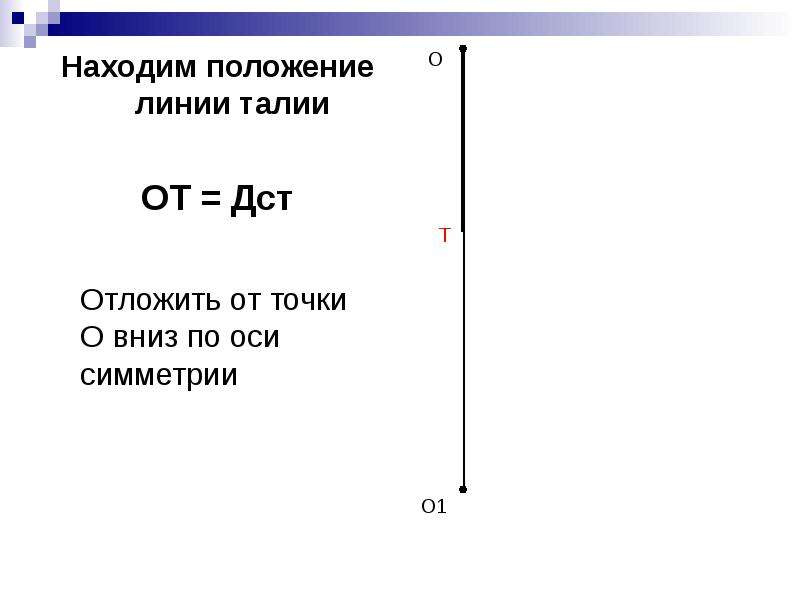

Находим положение линии талии Находим положение линии талии ОТ = Дст

Слайд 6

Описание слайда:

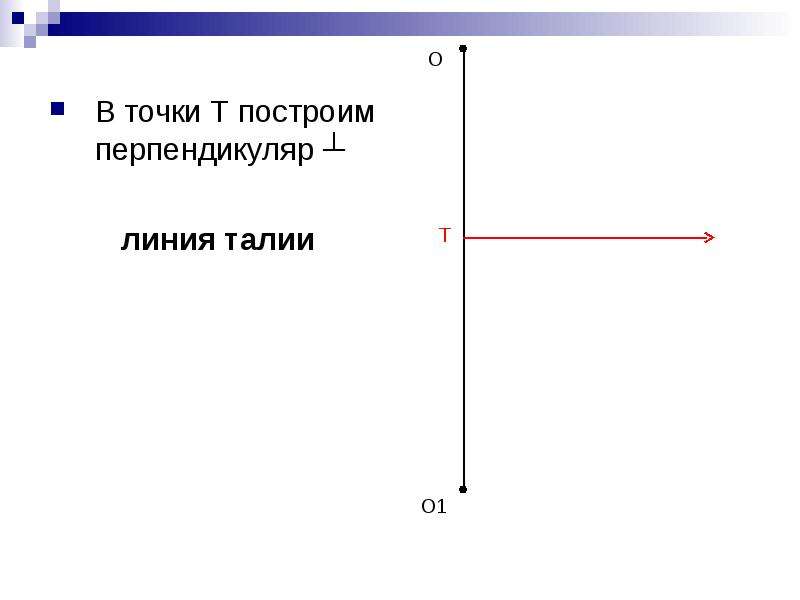

В точки Т построим перпендикуляр ┴ линия талии

Слайд 7

Описание слайда:

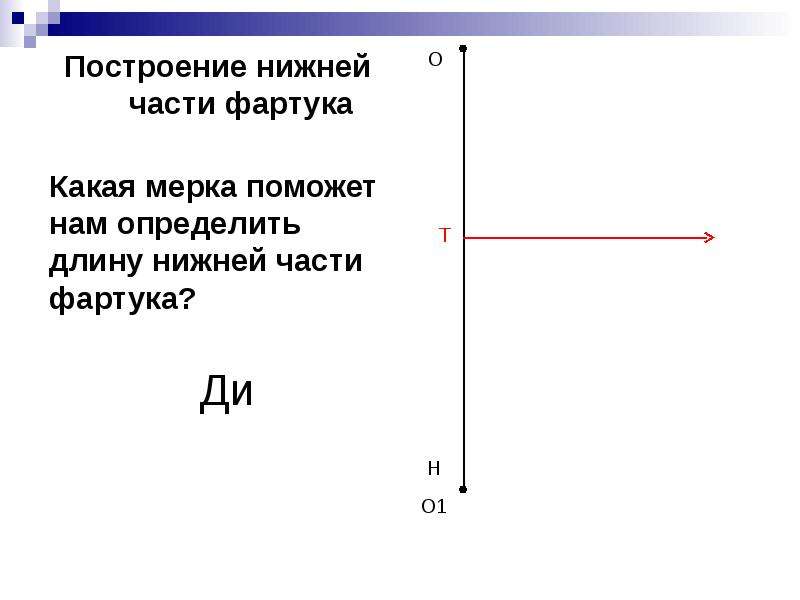

Построение нижней части фартука Построение нижней части фартука

Слайд 8

Описание слайда:

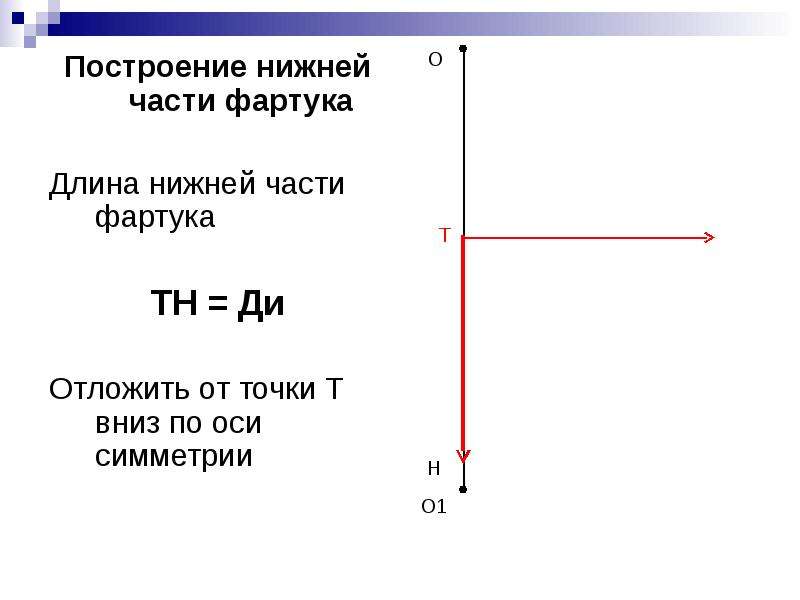

Построение нижней части фартука Построение нижней части фартука Длина нижней части фартука ТН = Ди Отложить от точки Т вниз по оси симметрии

Слайд 9

Описание слайда:

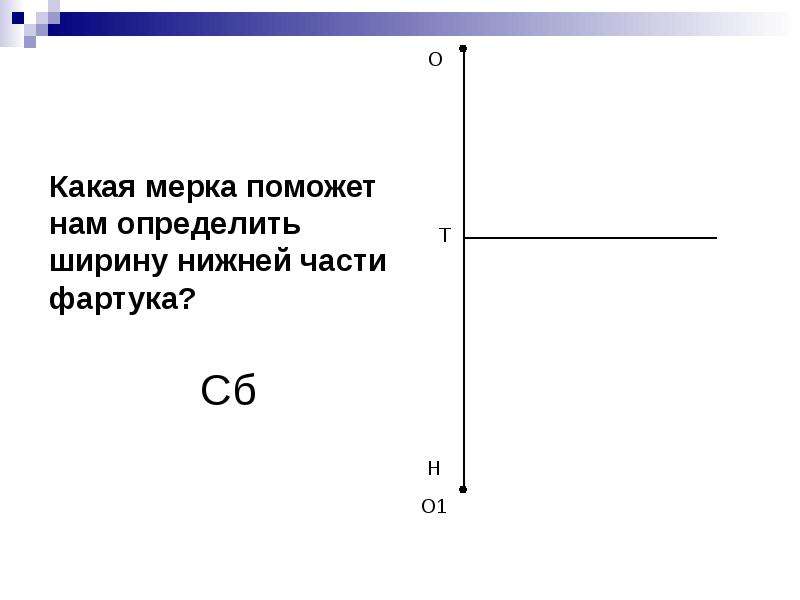

Слайд 10

Описание слайда:

Ширина нижней части фартука Ширина нижней части фартука ТТ1 = Сб : 2 +6 Отложить от точки Т вправо

Слайд 11

Описание слайда:

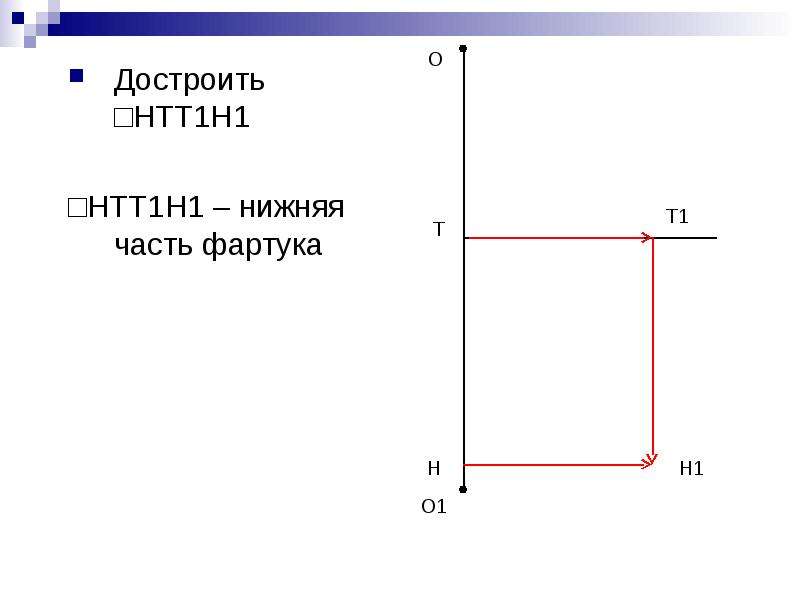

Достроить □НТТ1Н1 Достроить □НТТ1Н1 □НТТ1Н1 – нижняя часть фартука

Слайд 12

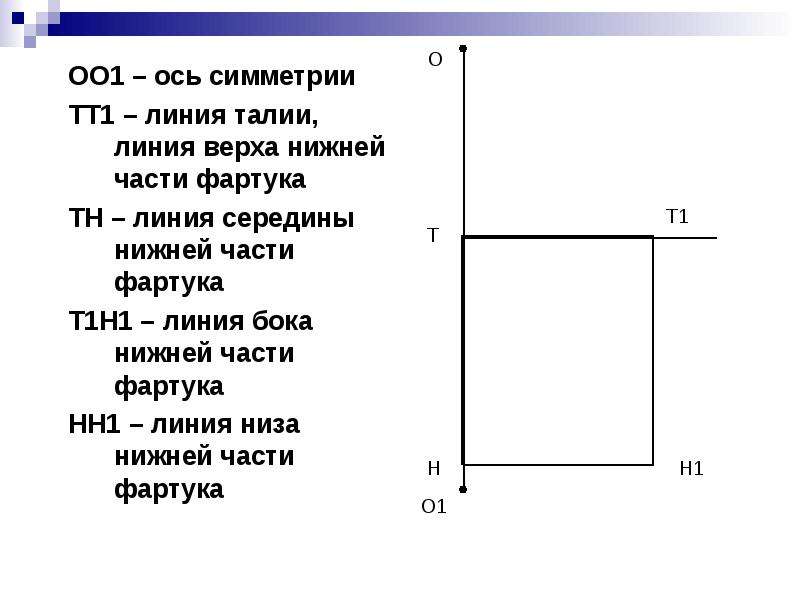

ОО1 – ось симметрии ОО1 – ось симметрии ТТ1 – линия талии, линия верха нижней части фартука ТН – линия середины нижней части фартука Т1Н1 – линия...

Описание слайда:

Слайд 13

Описание слайда:

Построение нагрудника Построение нагрудника

Слайд 14

Описание слайда:

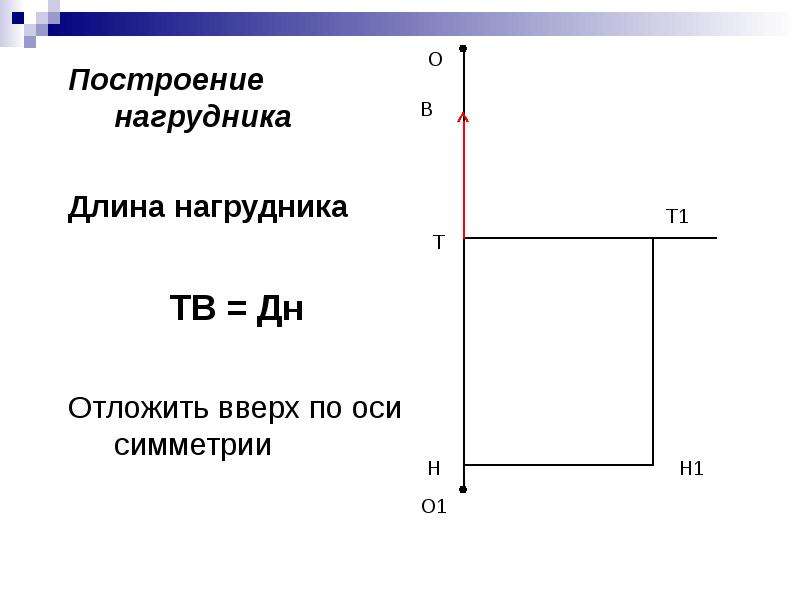

Построение нагрудника Построение нагрудника Длина нагрудника ТВ = Дн Отложить вверх по оси симметрии

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Ширина нагрудника Ширина нагрудника ТТ2 = Ц гр : 2 Отложить от точки Т вправо по линии талии получим точку Т2

Слайд 17

Описание слайда:

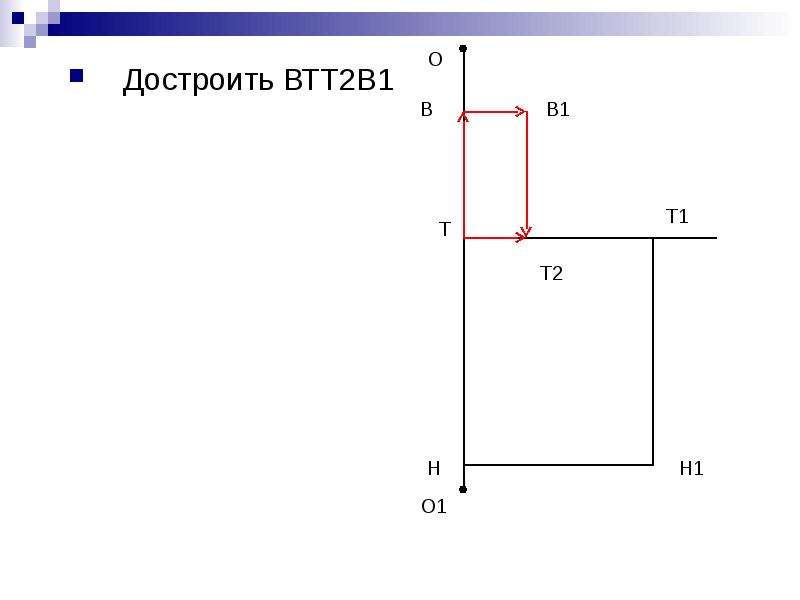

Достроить ВТТ2В1 Достроить ВТТ2В1

Слайд 18

Описание слайда:

ВВ1 – линия верха нагрудника ВВ1 – линия верха нагрудника ТТ2 - линия низа нагрудника ВТ – линия середины нагрудника В1Т2 – линия бока нагрудника

Слайд 19

Описание слайда:

ОО1 – ось симметрии ОО1 – ось симметрии ТТ1 – линия талии, линия верха нижней части фартука ТН – линия середины нижней части фартука Т1Н1 – линия бока нижней части фартука НН1 – линия низа нижней части фартука ВВ1 – линия верха нагрудника ТТ2 - линия низа нагрудника ВТ – линия середины нагрудника В1Т2 – линия бока нагрудника
