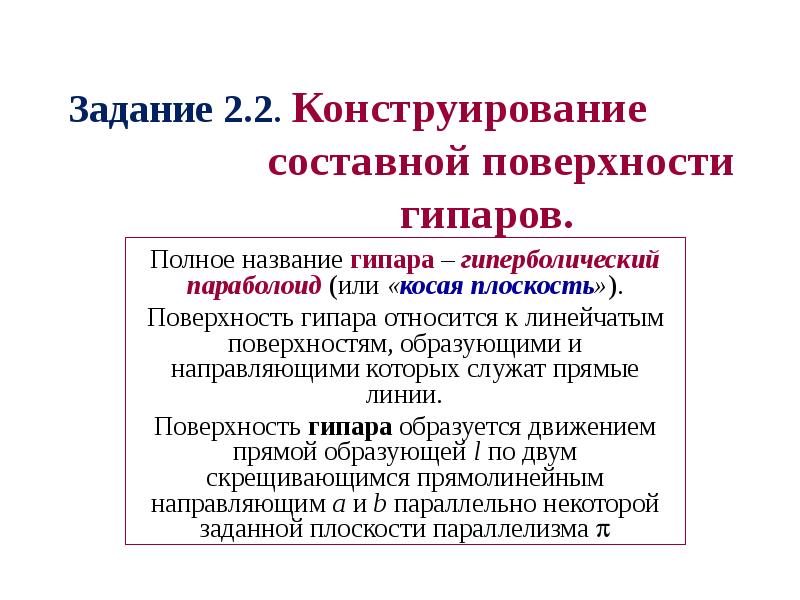

Задание 2.2. Конструирование составной поверхности гипаров. Полное название гипара – гиперболический параболоид (или «косая плоскость»). Поверхность гипара относится к линейчатым поверхностям, образующими и направляющими которых служат прямые линии. Поверхность гипара образуется движением прямой образующей l по двум скрещивающимся прямолинейным направляющим a и b параллельно некоторой заданной плоскости параллелизма 

Слайд 2

Описание слайда:

Дано: Дано: Схема образования гиперболического параболоида ABCD и его отсеков. Двумя направляющими и двумя граничными образующими (или направляющими второго семейства) гипара являются пары скрещивающихся отрезков AB, CD и AD, BC. Исходный отсек гипара ограничен плоскостями: горизонтально-проецирующими γ и β (границы смежных отсеков) и фронтально-проецирующей плоскостью α (элемент границы искомой составной поверхности).

Слайд 3

Описание слайда:

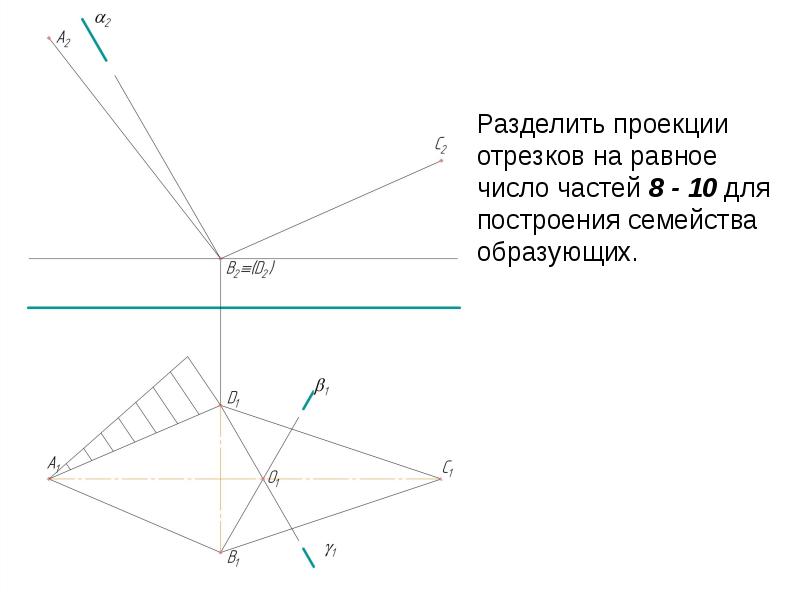

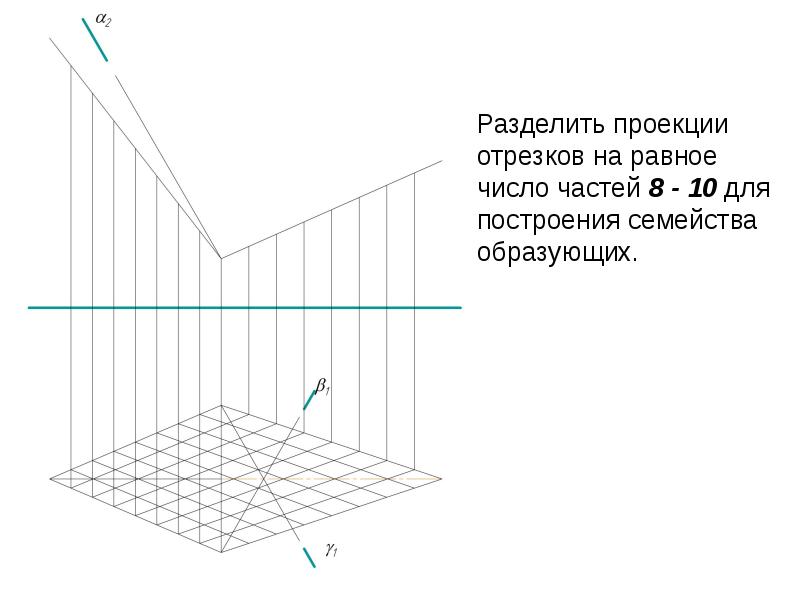

Разделить проекции отрезков на равное число частей 8 - 10 для построения семейства образующих.

Слайд 4

Описание слайда:

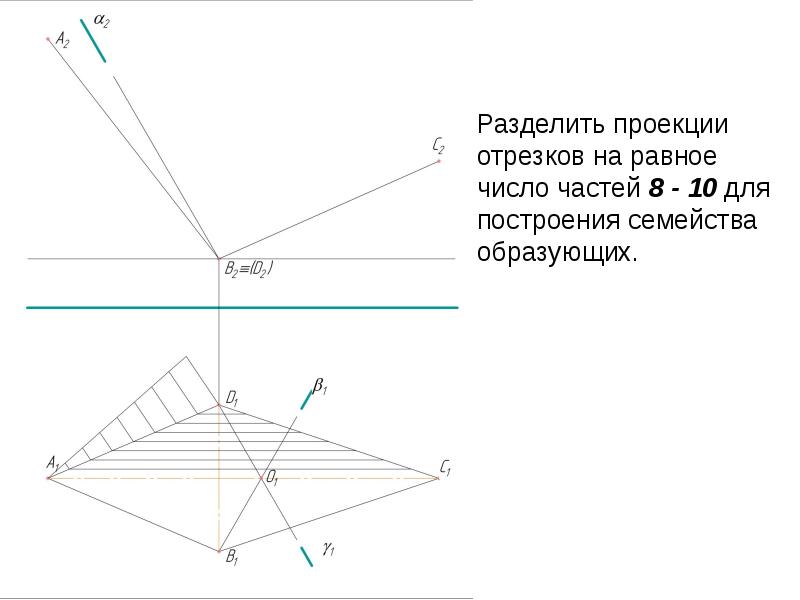

Разделить проекции отрезков на равное число частей 8 - 10 для построения семейства образующих.

Слайд 5

Описание слайда:

Разделить проекции отрезков на равное число частей 8 - 10 для построения семейства образующих.

Слайд 6

Описание слайда:

Разделить проекции отрезков на равное число частей 8 - 10 для построения семейства образующих.

Слайд 7

Описание слайда:

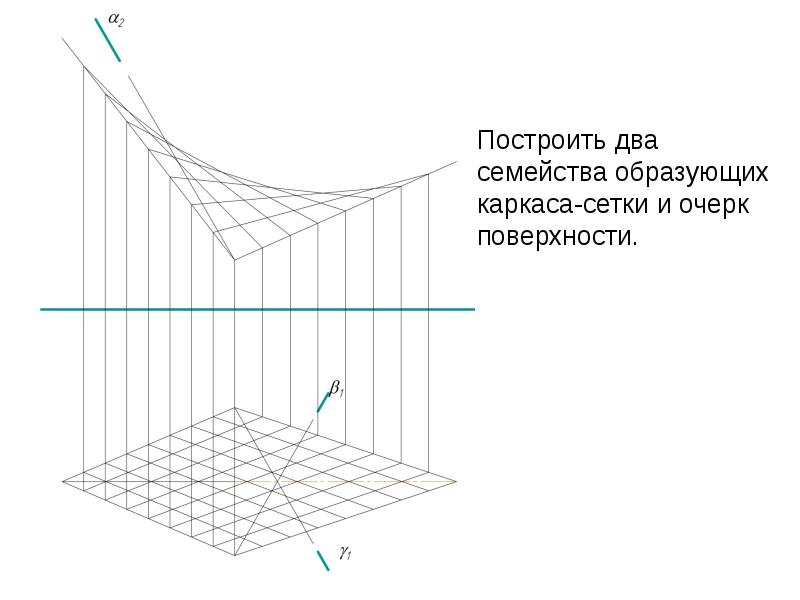

Построить два семейства образующих каркаса-сетки и очерк поверхности.

Слайд 8

Описание слайда:

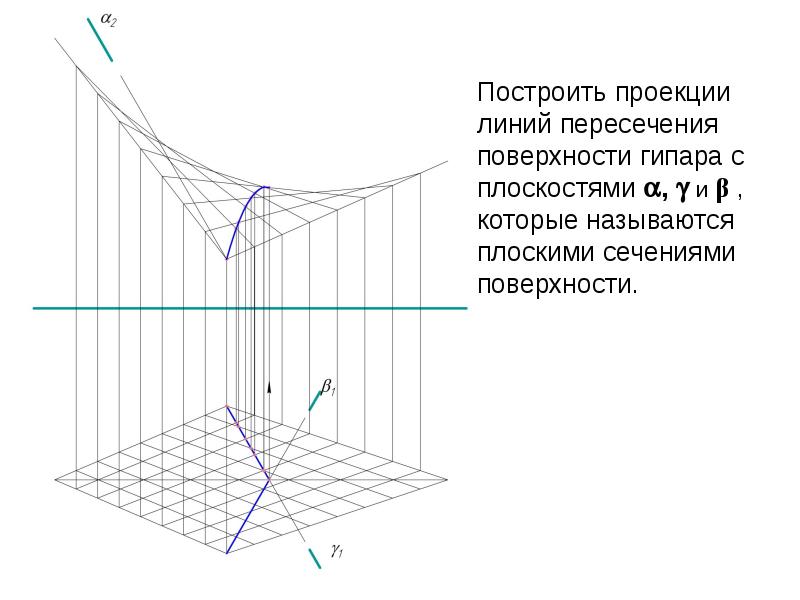

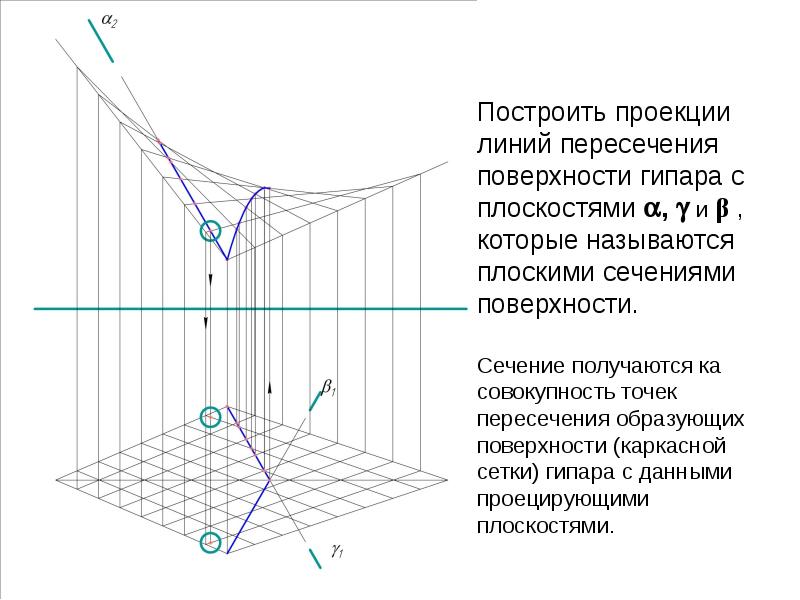

Построить проекции линий пересечения поверхности гипара с плоскостями ,  и β , которые называются плоскими сечениями поверхности.

Слайд 9

Описание слайда:

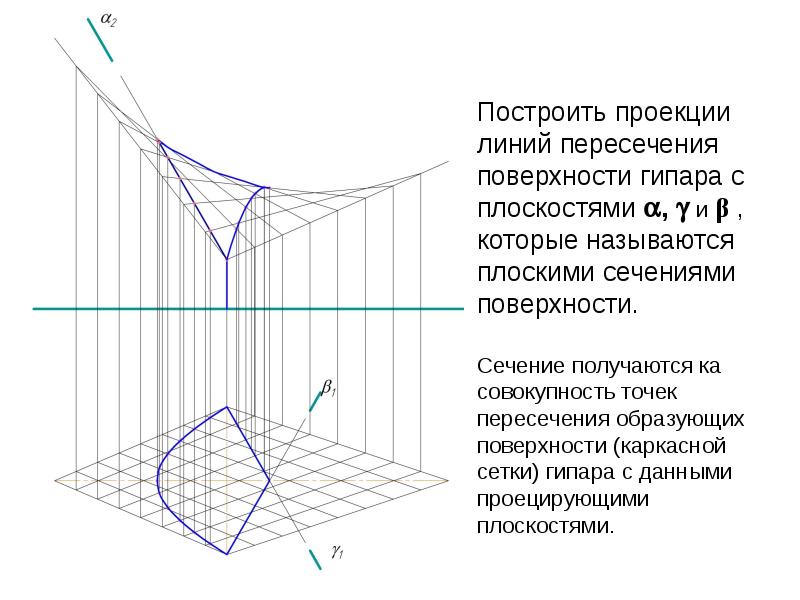

Построить проекции линий пересечения поверхности гипара с плоскостями ,  и β , которые называются плоскими сечениями поверхности. Сечение получаются ка совокупность точек пересечения образующих поверхности (каркасной сетки) гипара с данными проецирующими плоскостями.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

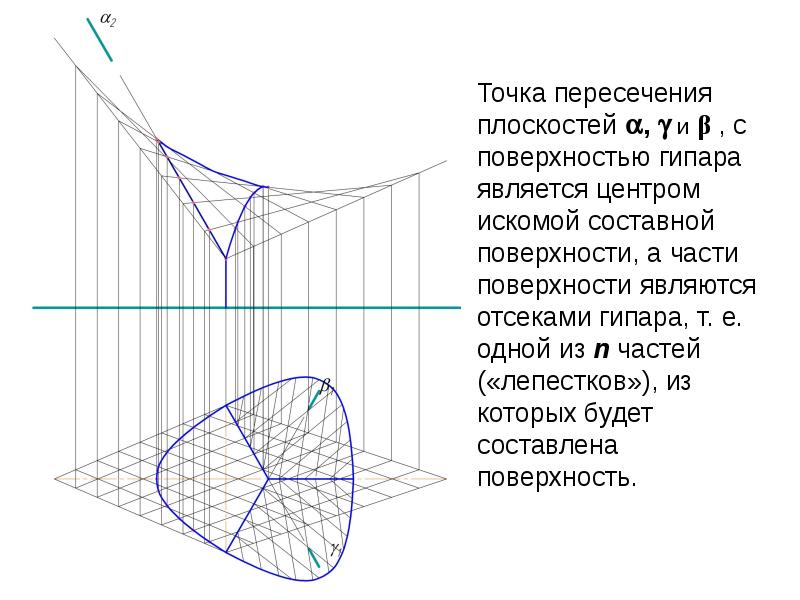

Точка пересечения плоскостей ,  и β , с поверхностью гипара является центром искомой составной поверхности, а части поверхности являются отсеками гипара, т. е. одной из n частей («лепестков»), из которых будет составлена поверхность.

Слайд 12

Описание слайда:

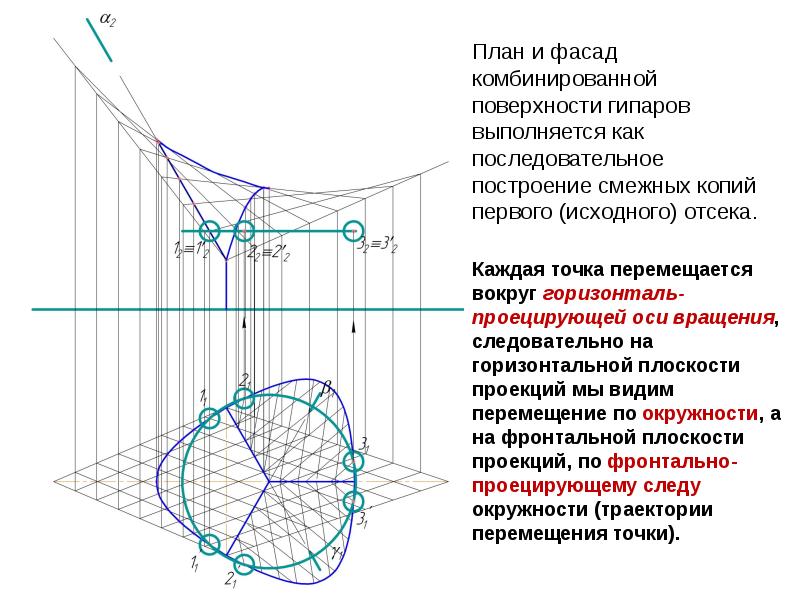

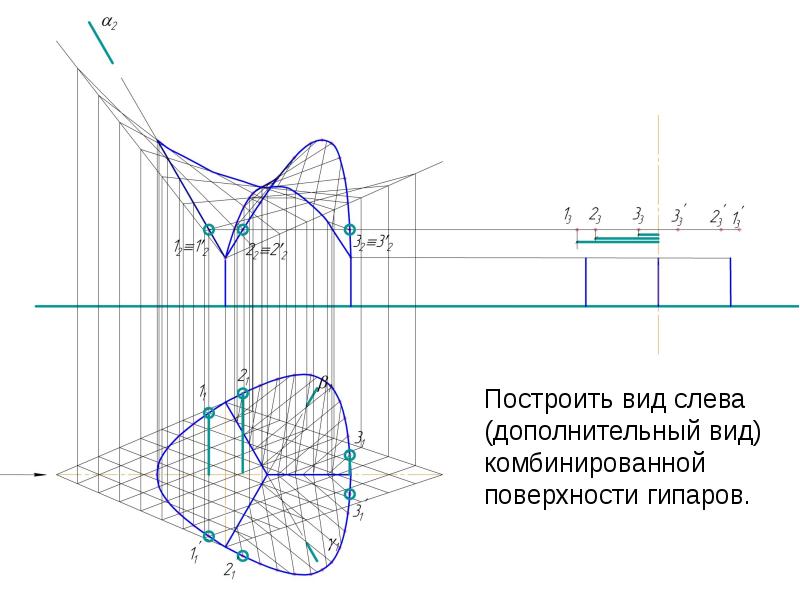

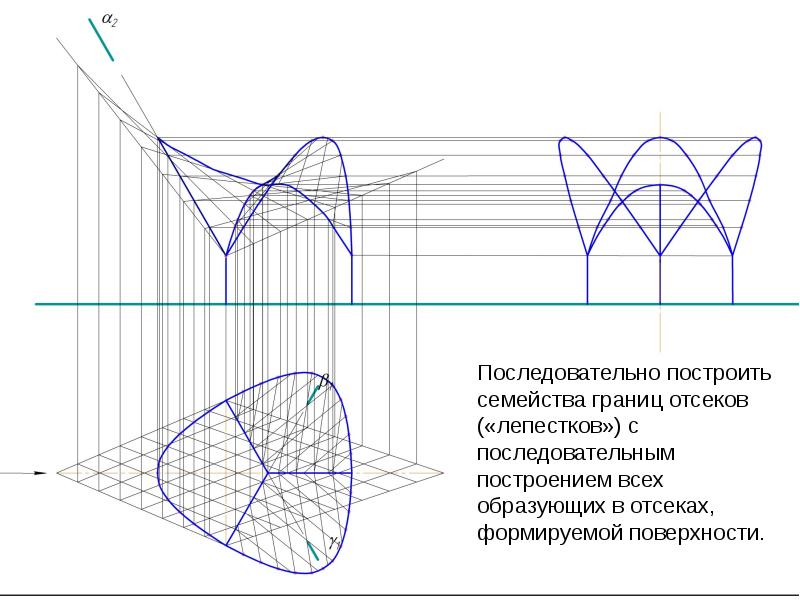

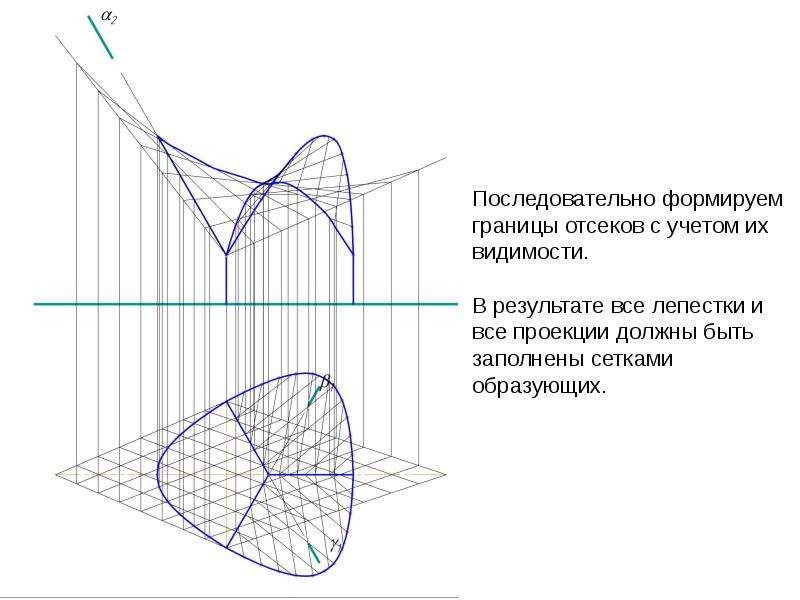

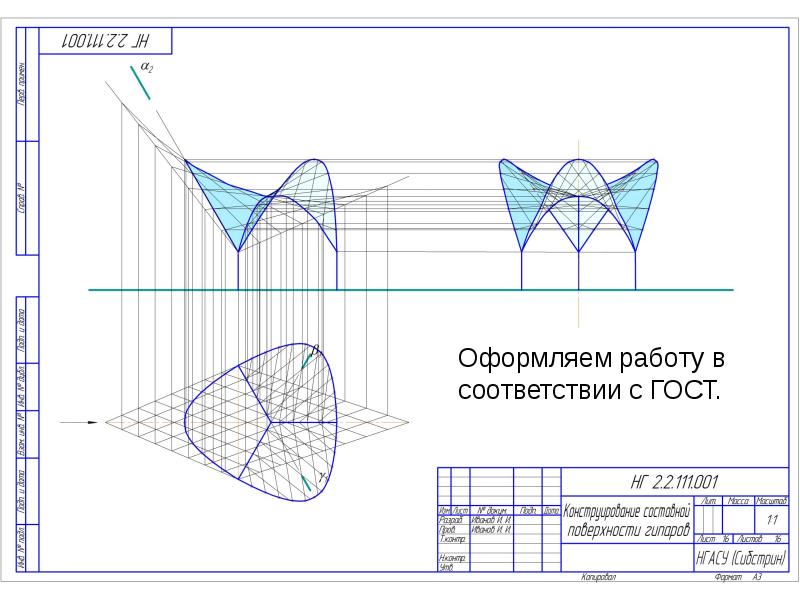

План и фасад комбинированной поверхности гипаров выполняется как последовательное построение смежных копий первого (исходного) отсека. Каждая точка перемещается вокруг горизонталь-проецирующей оси вращения, следовательно на горизонтальной плоскости проекций мы видим перемещение по окружности, а на фронтальной плоскости проекций, по фронтально-проецирующему следу окружности (траектории перемещения точки).
