Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Контрольные вопросы по инженерной графике. Доклад-сообщение содержит 30 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

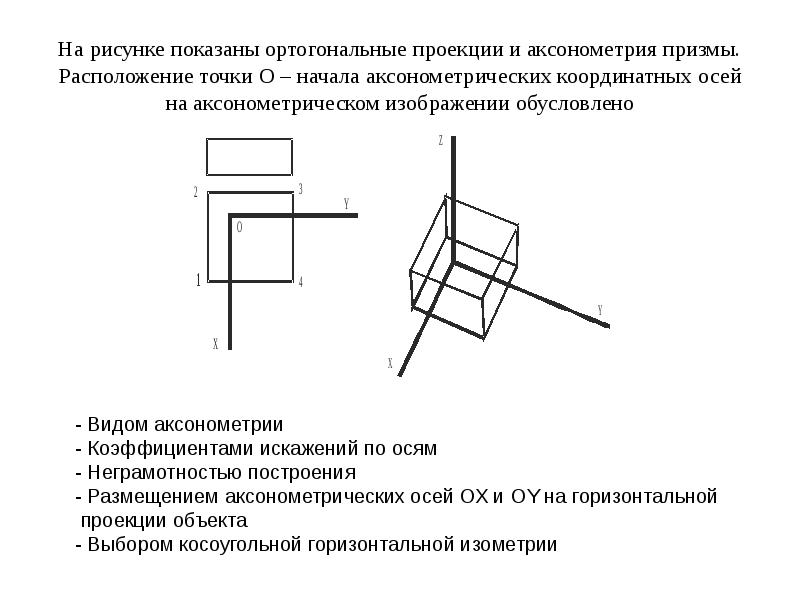

Слайд 1

Описание слайда:

На рисунке показаны ортогональные проекции и аксонометрия призмы. Расположение точки О – начала аксонометрических координатных осей на аксонометрическом изображении обусловлено

Слайд 2

Описание слайда:

Какое количество отрезков прямых линий общего вида (наклонных) показано на перспективном изображении?

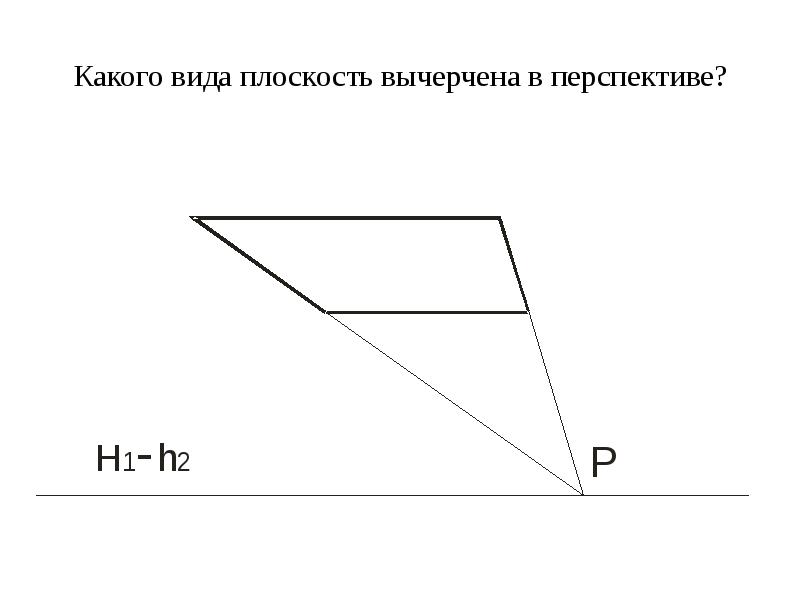

Слайд 3

Описание слайда:

Какого вида плоскость вычерчена в перспективе?

Слайд 4

Описание слайда:

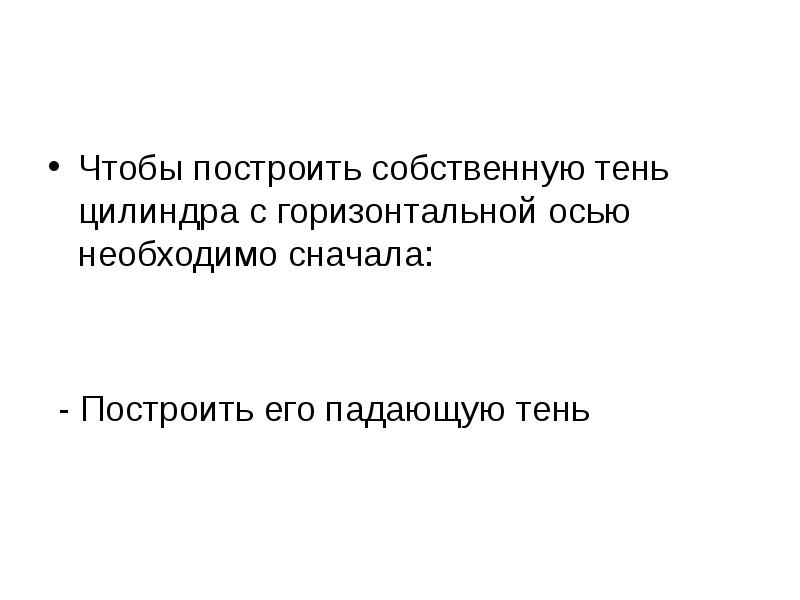

Чтобы построить собственную тень цилиндра с горизонтальной осью необходимо сначала: Чтобы построить собственную тень цилиндра с горизонтальной осью необходимо сначала: - Построить его падающую тень

Слайд 5

Описание слайда:

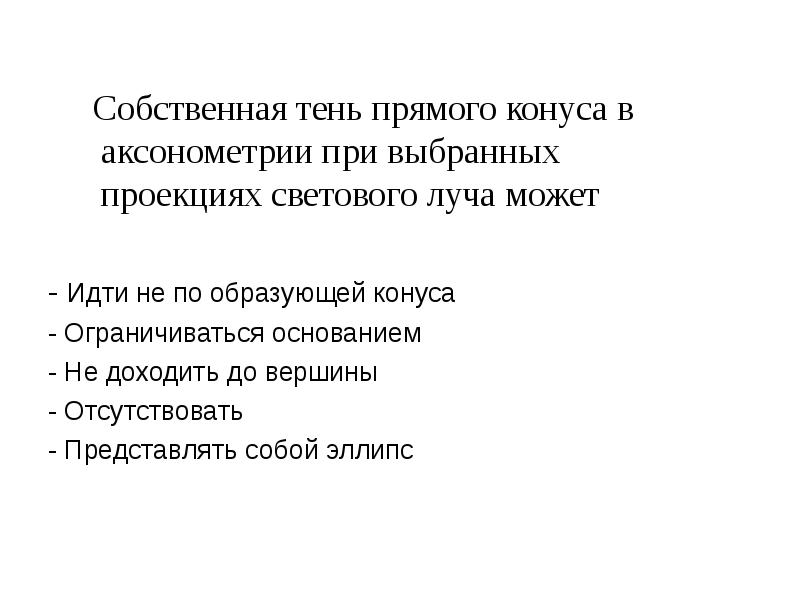

Собственная тень прямого конуса в аксонометрии при выбранных проекциях светового луча может Собственная тень прямого конуса в аксонометрии при выбранных проекциях светового луча может - Идти не по образующей конуса - Ограничиваться основанием - Не доходить до вершины - Отсутствовать - Представлять собой эллипс

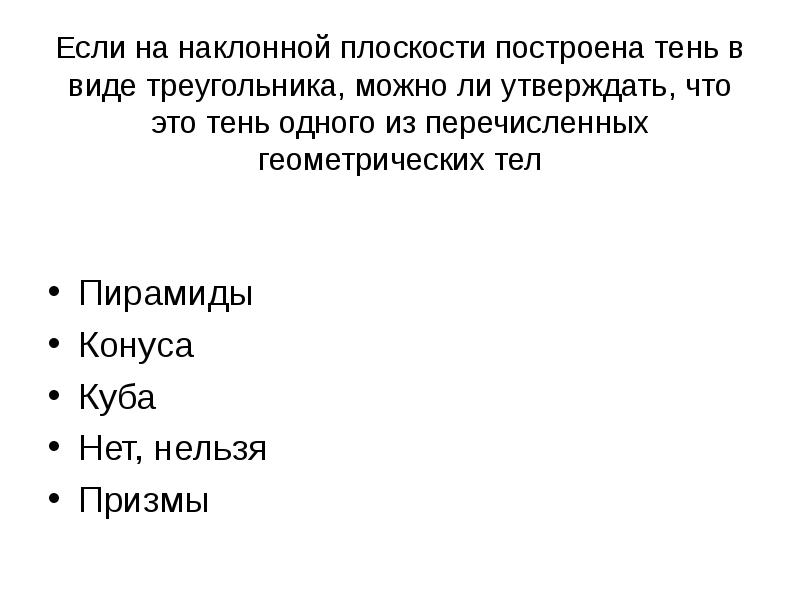

Слайд 6

Описание слайда:

Если на наклонной плоскости построена тень в виде треугольника, можно ли утверждать, что это тень одного из перечисленных геометрических тел Пирамиды Конуса Куба Нет, нельзя Призмы

Слайд 7

Описание слайда:

Какая из точек плоского многоугольника, построенного в перспективе, имеет натуральную величину высоты относительно горизонтальной плоскости?

Слайд 8

Описание слайда:

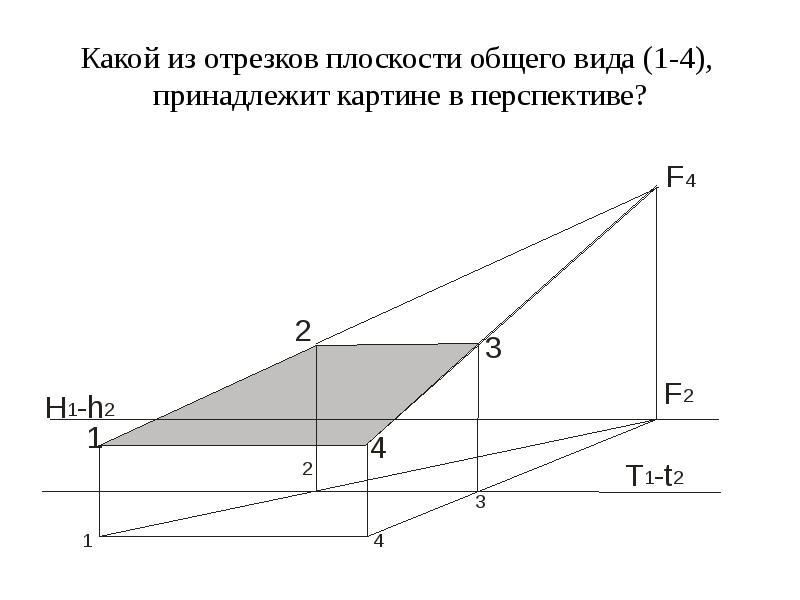

Какой из отрезков плоскости общего вида (1-4), принадлежит картине в перспективе?

Слайд 9

Описание слайда:

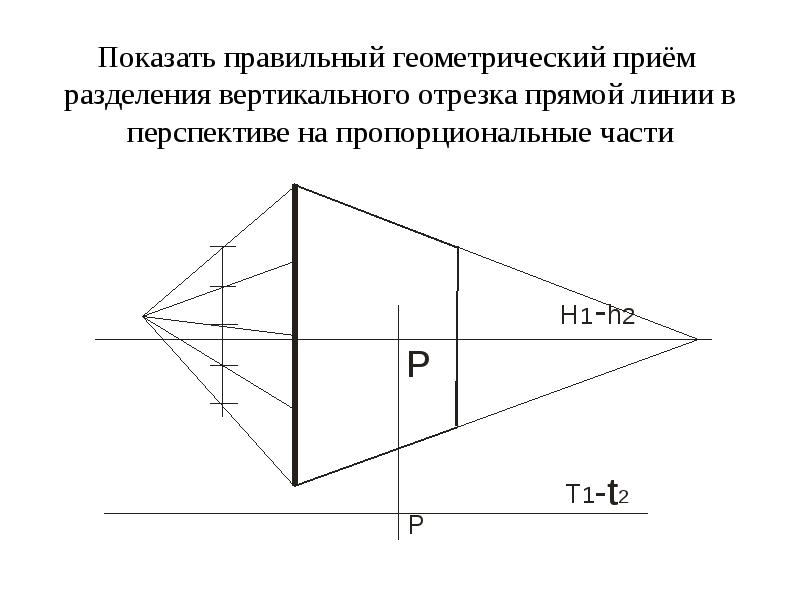

Показать правильный геометрический приём разделения вертикального отрезка прямой линии в перспективе на пропорциональные части

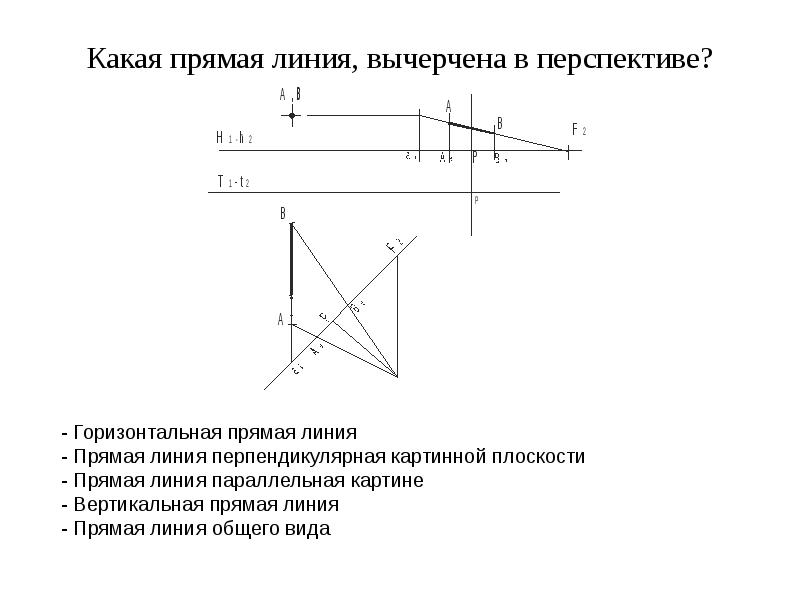

Слайд 10

Описание слайда:

Какая прямая линия, вычерчена в перспективе?

Слайд 11

Описание слайда:

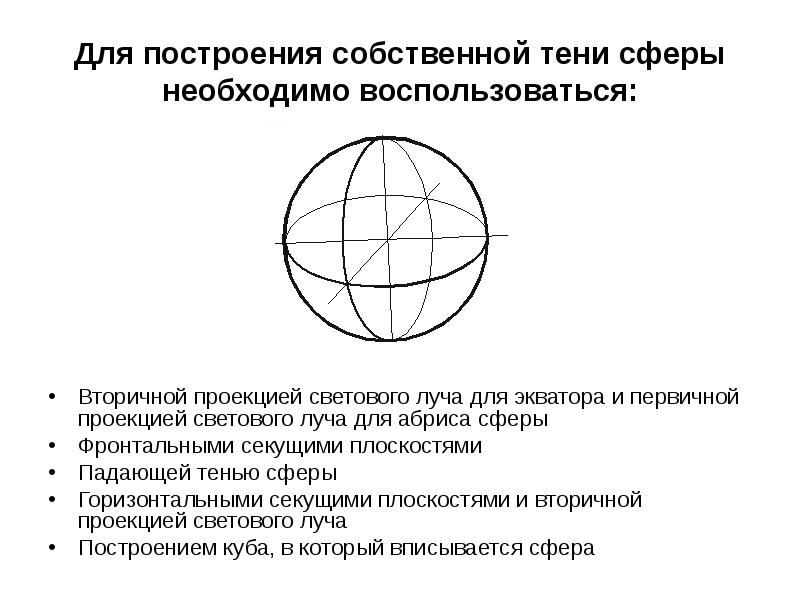

Для построения собственной тени сферы необходимо воспользоваться: Вторичной проекцией светового луча для экватора и первичной проекцией светового луча для абриса сферы Фронтальными секущими плоскостями Падающей тенью сферы Горизонтальными секущими плоскостями и вторичной проекцией светового луча Построением куба, в который вписывается сфера

Слайд 12

Описание слайда:

Где в перспективе целесообразно применить делительный масштаб? Для работы с недоступными точками схода При построении горизонтальных окружностей При построении перспективы по способу сетки При разделении отрезков прямой линии общего вида на равные части Для многократного разделения горизонтальных отрезков прямой линии на пропорциональные или равные части

Слайд 13

Описание слайда:

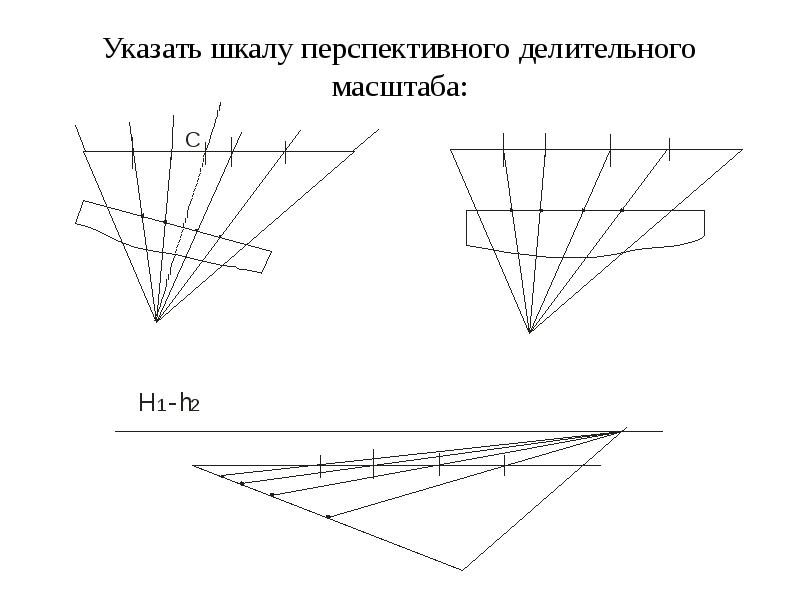

Указать шкалу перспективного делительного масштаба:

Слайд 14

Описание слайда:

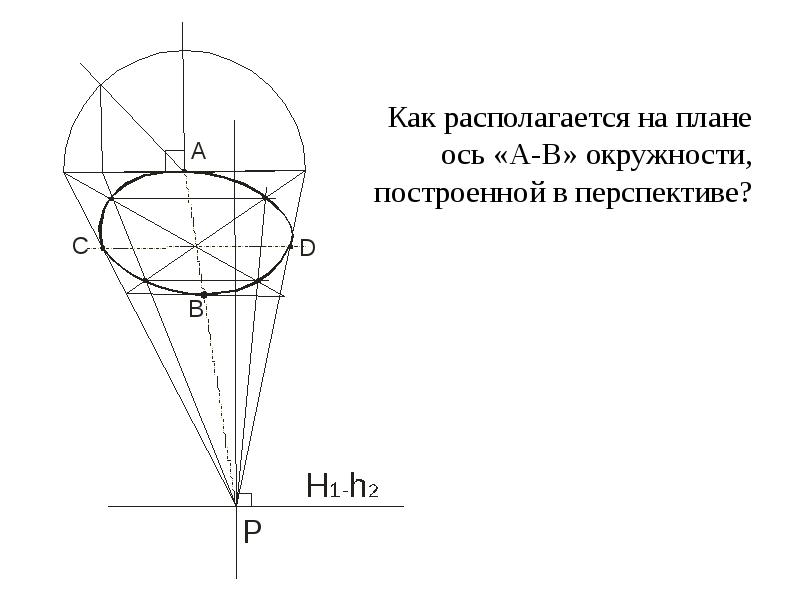

Как располагается на плане ось «А-В» окружности, построенной в перспективе?

Слайд 15

Описание слайда:

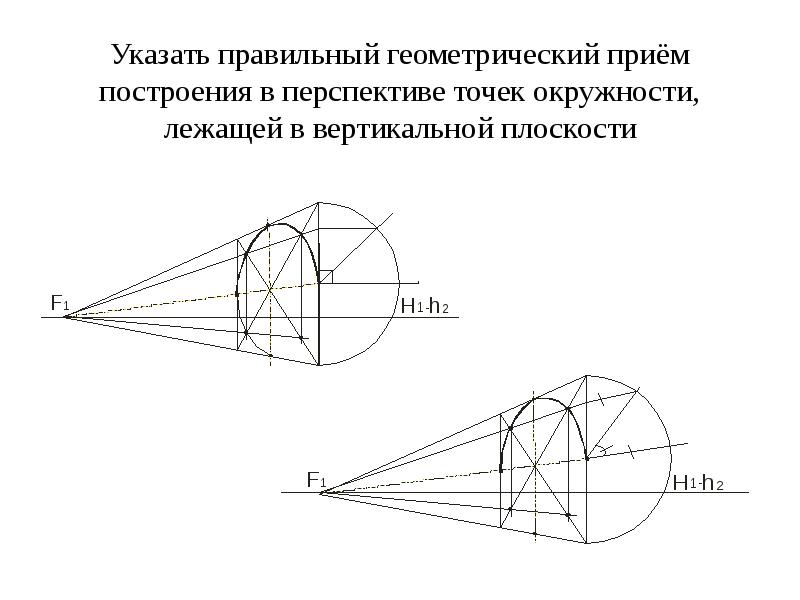

Указать правильный геометрический приём построения в перспективе точек окружности, лежащей в вертикальной плоскости

Слайд 16

Описание слайда:

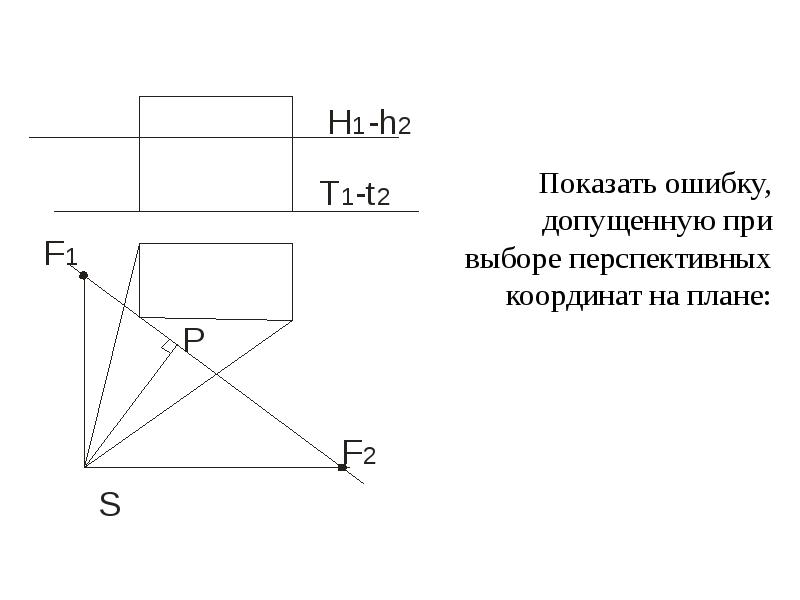

Показать ошибку, допущенную при выборе перспективных координат на плане:

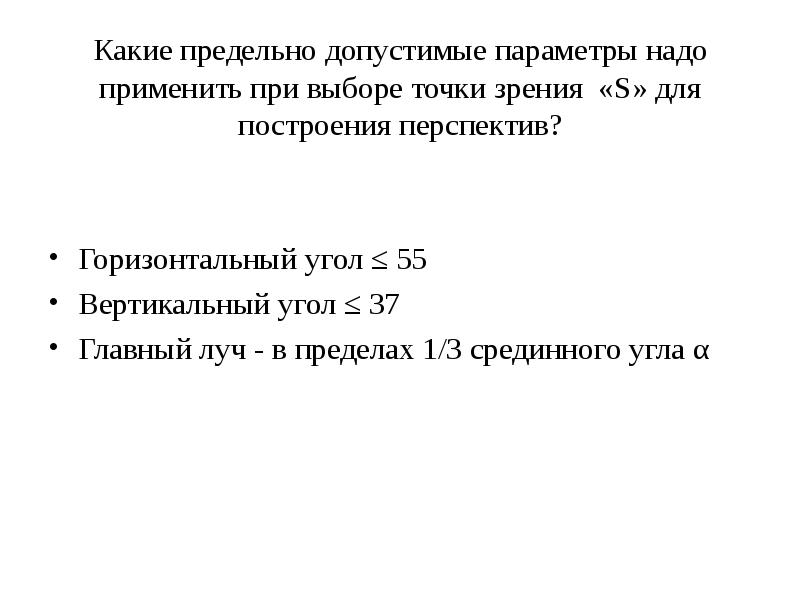

Слайд 17

Описание слайда:

Какие предельно допустимые параметры надо применить при выборе точки зрения «S» для построения перспектив? Горизонтальный угол ≤ 55 Вертикальный угол ≤ 37 Главный луч - в пределах 1/3 срединного угла α

Слайд 18

Описание слайда:

Какое ограничение имеет радиальный способ при построении перспектив? Нет В определении удалённых от главной оси точек В определении ближайших точек к главной оси картины В измерении натуральных размеров В размещении линии горизонта

Слайд 19

Описание слайда:

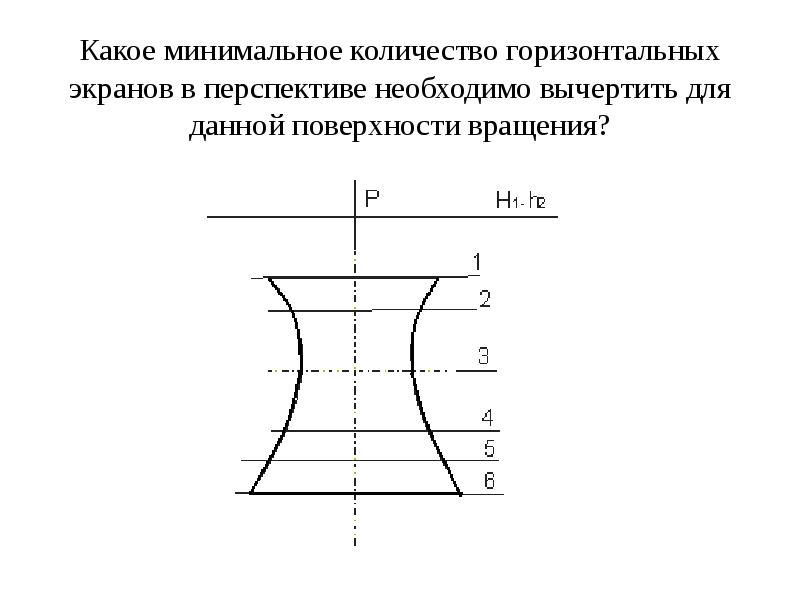

Какое минимальное количество горизонтальных экранов в перспективе необходимо вычертить для данной поверхности вращения?

Слайд 20

Описание слайда:

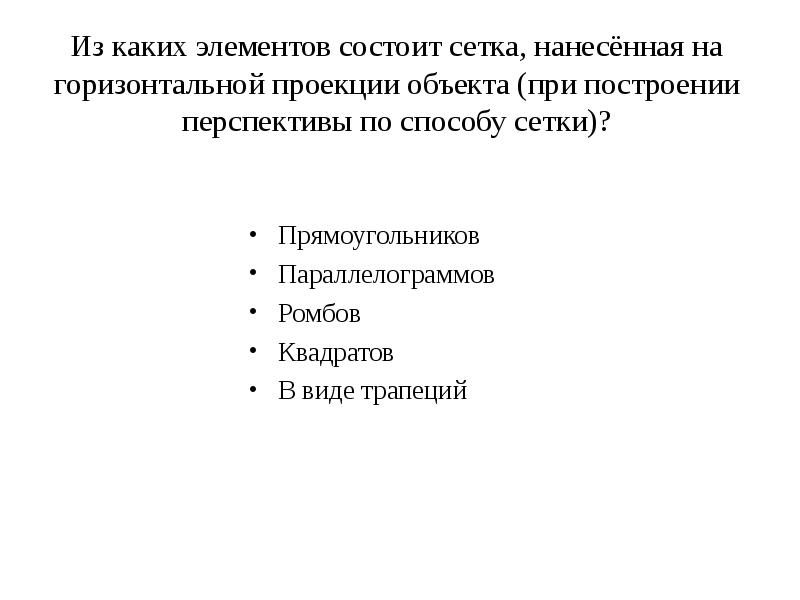

Из каких элементов состоит сетка, нанесённая на горизонтальной проекции объекта (при построении перспективы по способу сетки)? Прямоугольников Параллелограммов Ромбов Квадратов В виде трапеций

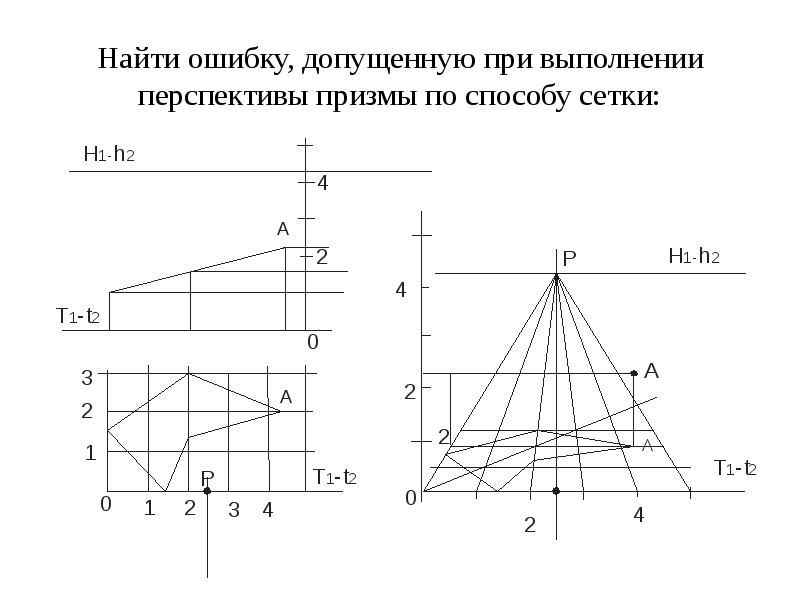

Слайд 21

Описание слайда:

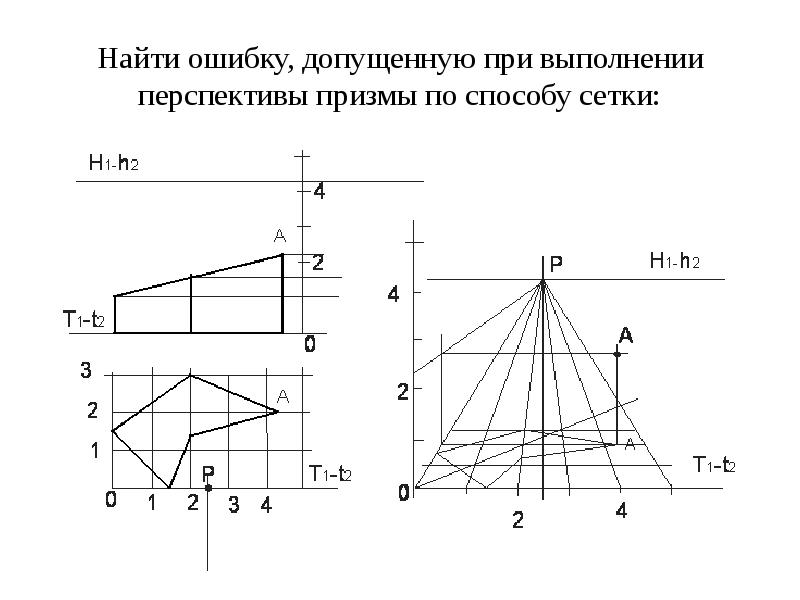

Найти ошибку, допущенную при выполнении перспективы призмы по способу сетки:

Слайд 22

Описание слайда:

Найти ошибку, допущенную при выполнении перспективы призмы по способу сетки:

Слайд 23

Описание слайда:

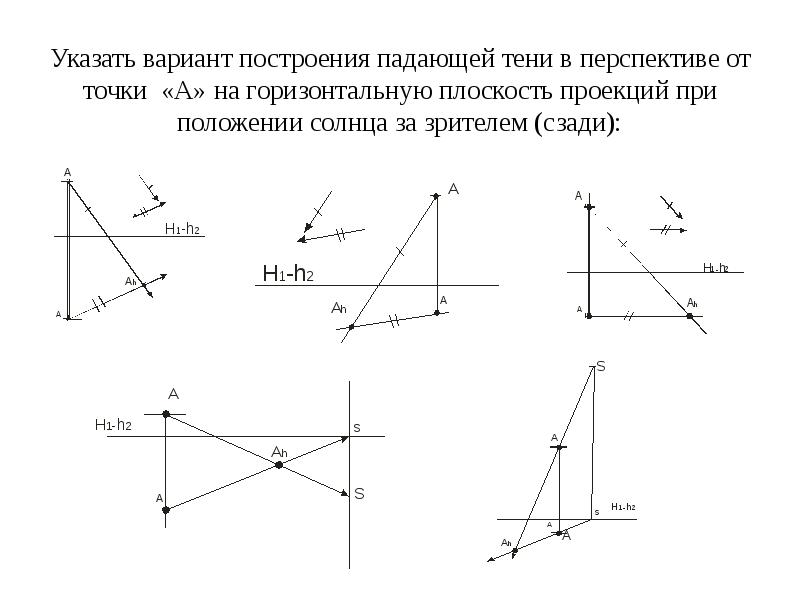

Указать вариант построения падающей тени в перспективе от точки «А» на горизонтальную плоскость проекций при положении солнца за зрителем (сзади):

Слайд 24

Описание слайда:

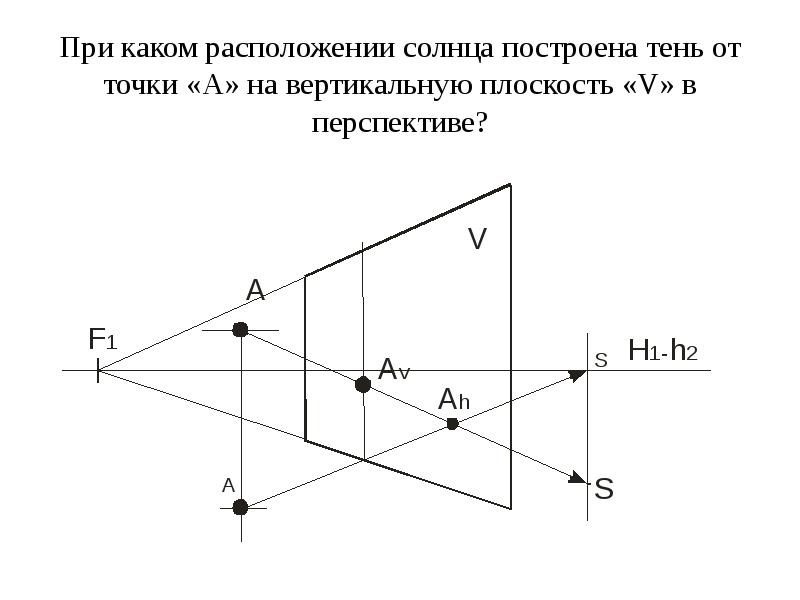

При каком расположении солнца построена тень от точки «А» на вертикальную плоскость «V» в перспективе?

Слайд 25

Описание слайда:

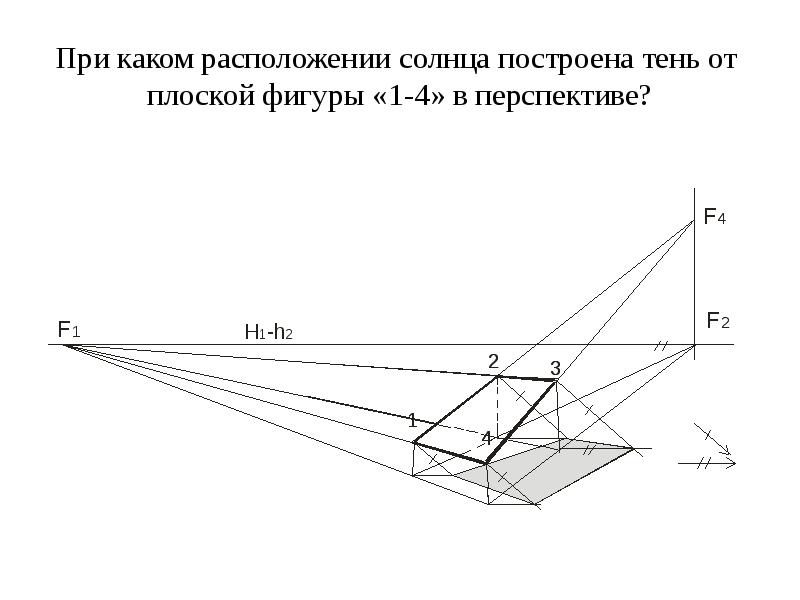

При каком расположении солнца построена тень от плоской фигуры «1-4» в перспективе?

Слайд 26

Описание слайда:

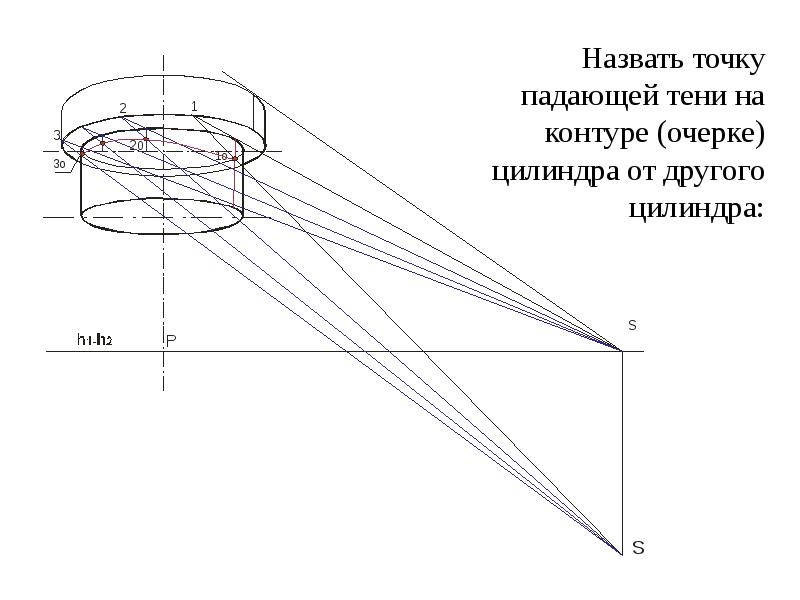

Назвать точку падающей тени на контуре (очерке) цилиндра от другого цилиндра:

Слайд 27

Описание слайда:

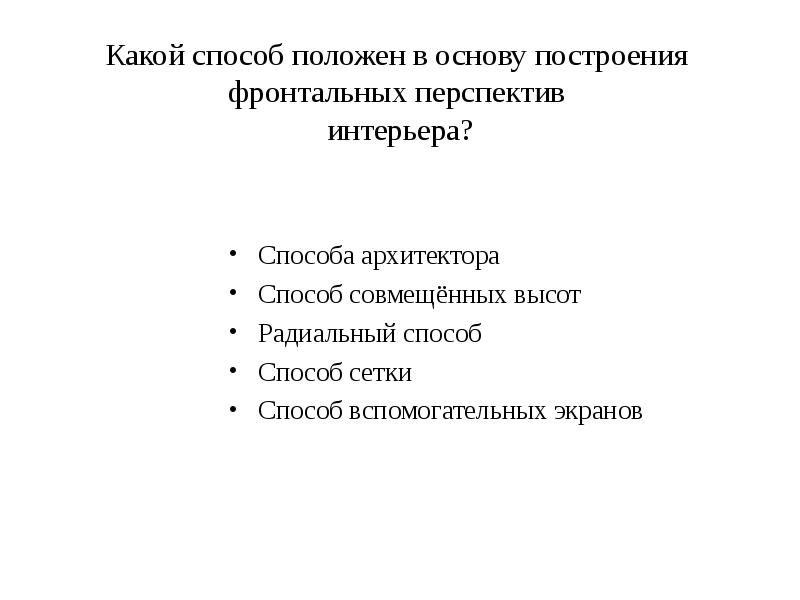

Какой способ положен в основу построения фронтальных перспектив интерьера? Способа архитектора Способ совмещённых высот Радиальный способ Способ сетки Способ вспомогательных экранов

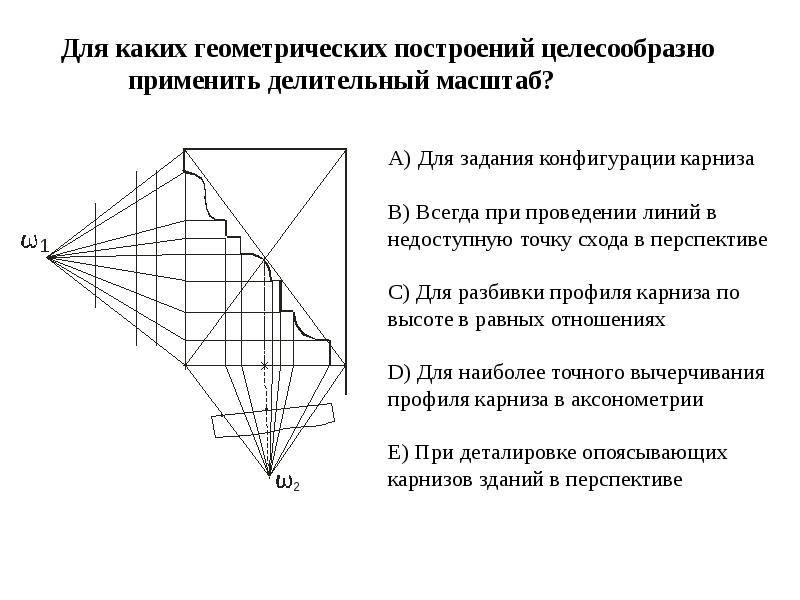

Слайд 28

Описание слайда:

A) Для задания конфигурации карниза B) Всегда при проведении линий в недоступную точку схода в перспективе C) Для разбивки профиля карниза по высоте в равных отношениях D) Для наиболее точного вычерчивания профиля карниза в аксонометрии E) При деталировке опоясывающих карнизов зданий в перспективе

Слайд 29

Описание слайда:

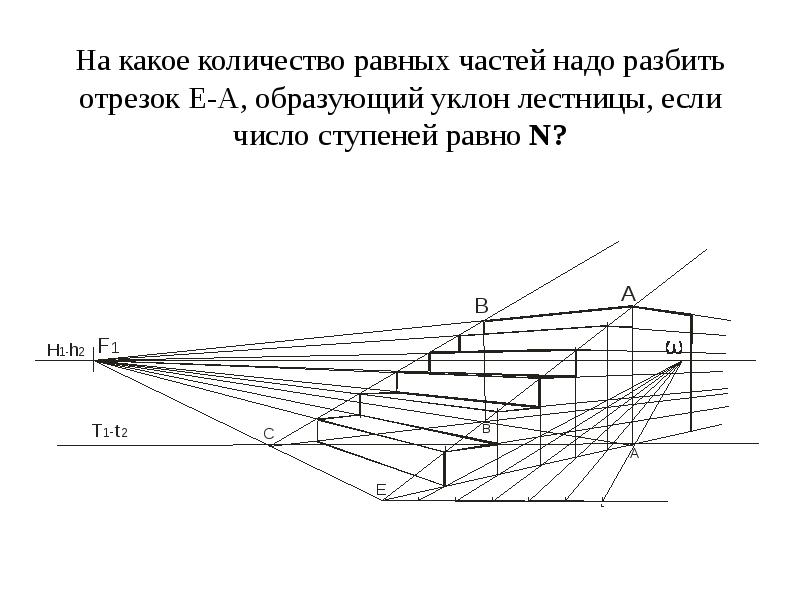

На какое количество равных частей надо разбить отрезок Е-А, образующий уклон лестницы, если число ступеней равно N?

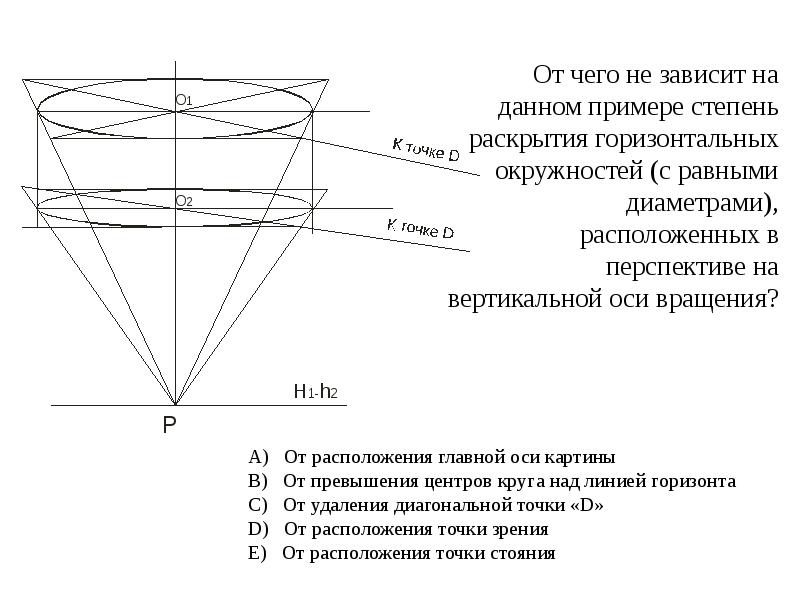

Слайд 30

Описание слайда:

От чего не зависит на данном примере степень раскрытия горизонтальных окружностей (с равными диаметрами), расположенных в перспективе на вертикальной оси вращения?
