Слайд 1

Описание слайда:

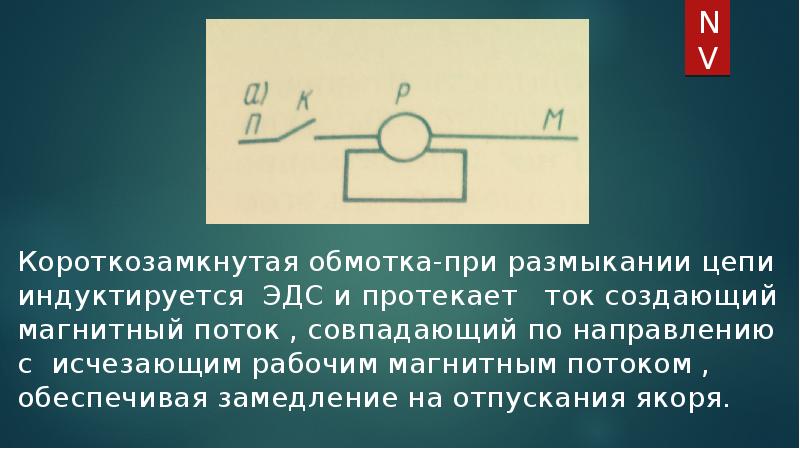

Короткозамкнутая обмотка-при размыкании цепи индуктируется ЭДС и протекает ток создающий магнитный поток , совпадающий по направлению с исчезающим рабочим магнитным потоком , обеспечивая замедление на отпускания якоря. Короткозамкнутая обмотка-при размыкании цепи индуктируется ЭДС и протекает ток создающий магнитный поток , совпадающий по направлению с исчезающим рабочим магнитным потоком , обеспечивая замедление на отпускания якоря.

Слайд 2

Описание слайда:

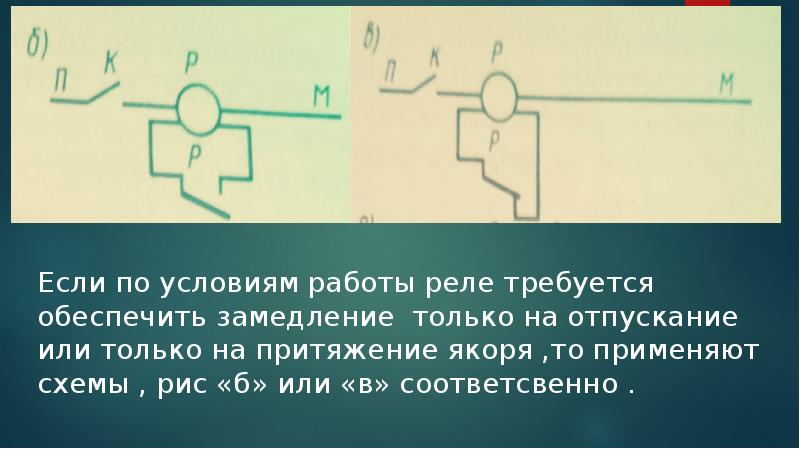

Если по условиям работы реле требуется обеспечить замедление только на отпускание или только на притяжение якоря ,то применяют схемы , рис «б» или «в» соответсвенно . Если по условиям работы реле требуется обеспечить замедление только на отпускание или только на притяжение якоря ,то применяют схемы , рис «б» или «в» соответсвенно .

Слайд 3

Описание слайда:

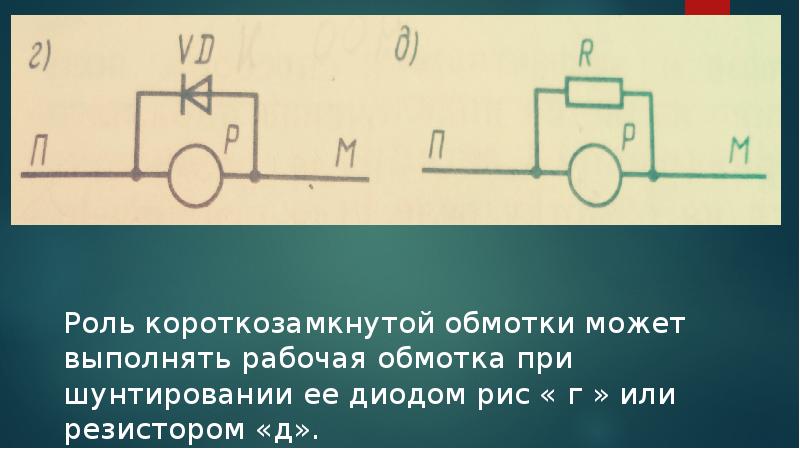

Роль короткозамкнутой обмотки может выполнять рабочая обмотка при шунтировании ее диодом рис « г » или резистором «д». Роль короткозамкнутой обмотки может выполнять рабочая обмотка при шунтировании ее диодом рис « г » или резистором «д».

Слайд 4

Описание слайда:

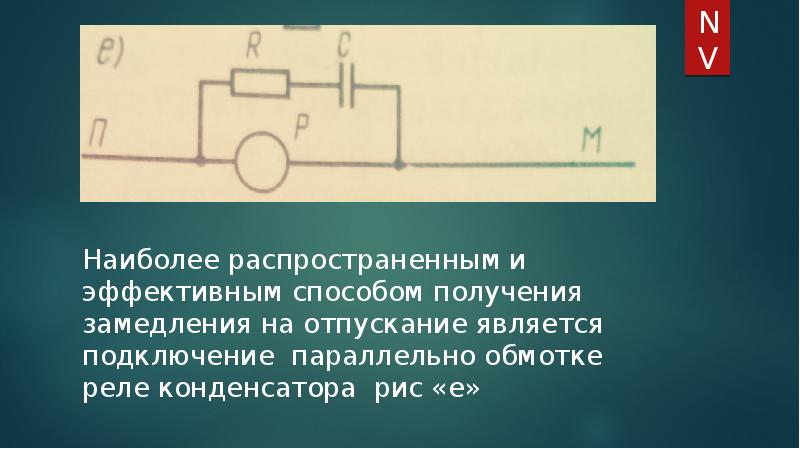

Наиболее распространенным и эффективным способом получения замедления на отпускание является подключение параллельно обмотке реле конденсатора рис «е» Наиболее распространенным и эффективным способом получения замедления на отпускание является подключение параллельно обмотке реле конденсатора рис «е»

Слайд 5

Описание слайда:

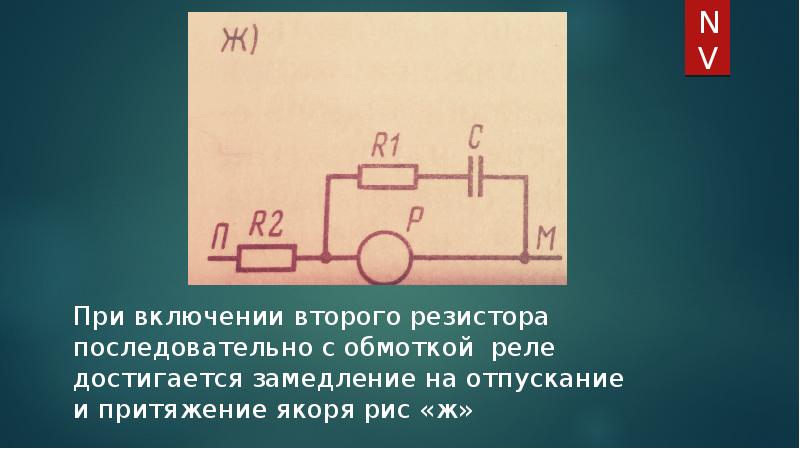

При включении второго резистора последовательно с обмоткой реле достигается замедление на отпускание и притяжение якоря рис «ж» При включении второго резистора последовательно с обмоткой реле достигается замедление на отпускание и притяжение якоря рис «ж»

Слайд 6

Описание слайда:

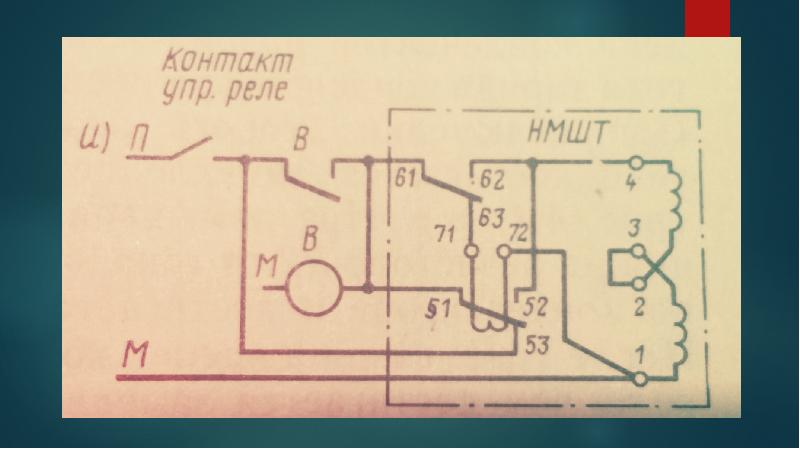

При необходимости быстрого заряда и медленного разряда конденсатора используют комбинированную схему с разделением цепей заряда и разряда диодом рис «з» При необходимости быстрого заряда и медленного разряда конденсатора используют комбинированную схему с разделением цепей заряда и разряда диодом рис «з»
