Кулачковый механизм — механизм, образующий высшую кинематическую пару, имеющий подвижное звено, совершающее вращательное движение, — кулак (кулачок), с поверхностью переменной кривизны или имеющей форму эксцентрика, взаимодействующей с другим подвижным звеном — толкателем. Кулачковый механизм — механизм, образующий высшую кинематическую пару, имеющий подвижное звено, совершающее вращательное движение, — кулак (кулачок), с поверхностью переменной кривизны или имеющей форму эксцентрика, взаимодействующей с другим подвижным звеном — толкателем.

Слайд 3

Описание слайда:

Степень подвижности такого механизма равна: Степень подвижности такого механизма равна: f=3(n-1)-2P5-1P4 P5-1-3 P5-2-3 P4-1-2 f=3(3-1)-2*2-1*1=1

Слайд 4

Описание слайда:

Остроконечный Роликовый Тарельчатый Остроконечный Роликовый Тарельчатый толкатель толкатель толкатель Грибовидный толкатель

Слайд 5

Описание слайда:

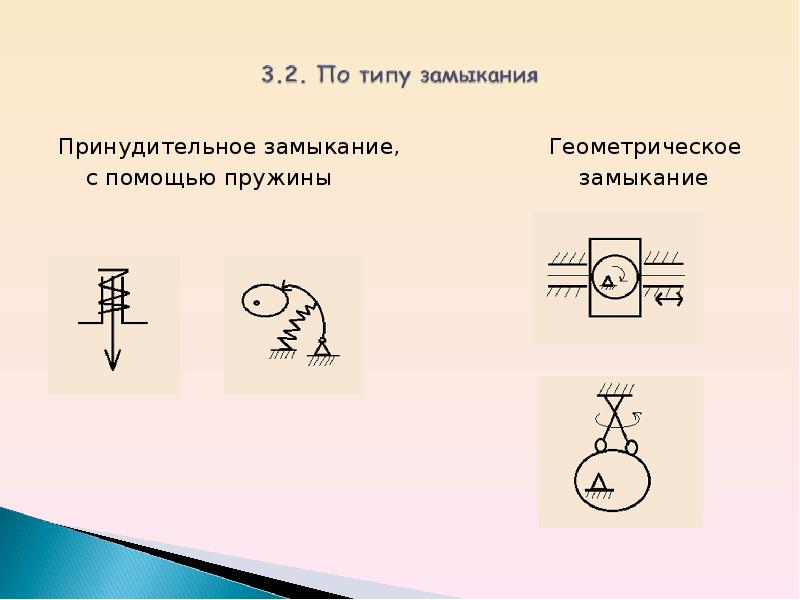

Принудительное замыкание, Геометрическое Принудительное замыкание, Геометрическое с помощью пружины замыкание

Слайд 6

Описание слайда:

φб- угол ближнего стояния φв- угол возвращения φд- угол дальнего стояния φу- угол удаления

Слайд 7

Описание слайда:

Кулачковые механизмы дают возможность легко воспроизводить любую необходимую функцию движения ведомого звена от угла поворота кулачка S=S(φ), путем соответствующего очертания профиля. Кулачковые механизмы дают возможность легко воспроизводить любую необходимую функцию движения ведомого звена от угла поворота кулачка S=S(φ), путем соответствующего очертания профиля.

Слайд 8

Описание слайда:

Уравнение равновесия толкателя: Уравнение равновесия толкателя: Q+R12+R23=0 Q - сила технологического сопротивления; R12 - реакция между 1 и 2 звеном (кулачком и толкателем); R23 - реакция между 2 и 3 звеном (толкателем и стойкой); α - угол давления, который измеряется в кулачковых механизмах между нормалью к профилю кулачка и направлением скорости ведомой точки толкателя.
