Вы можете ознакомиться и скачать презентацию на тему Квантовая статистика. Основы зонной теории. Доклад-сообщение содержит 35 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

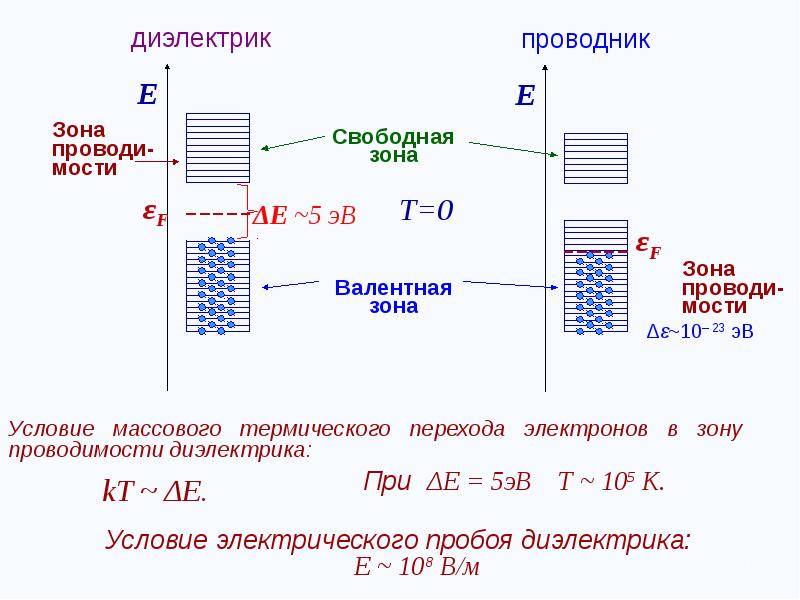

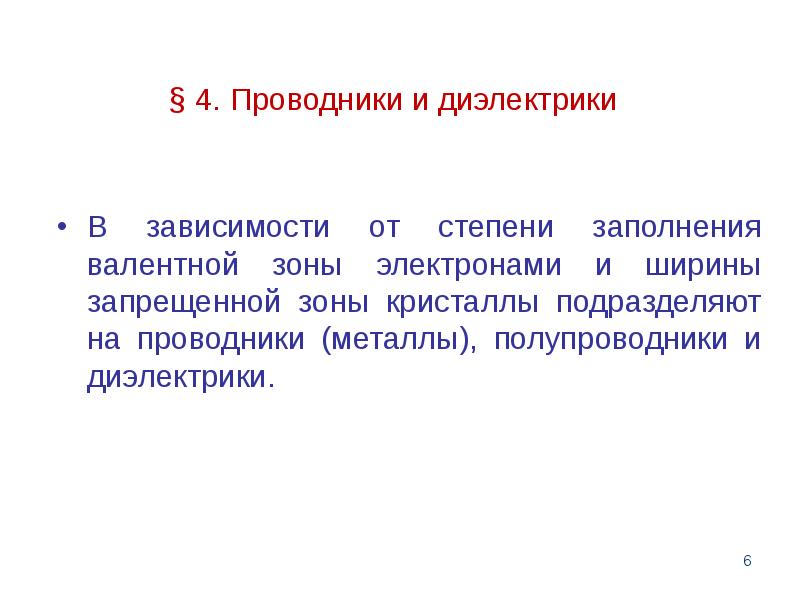

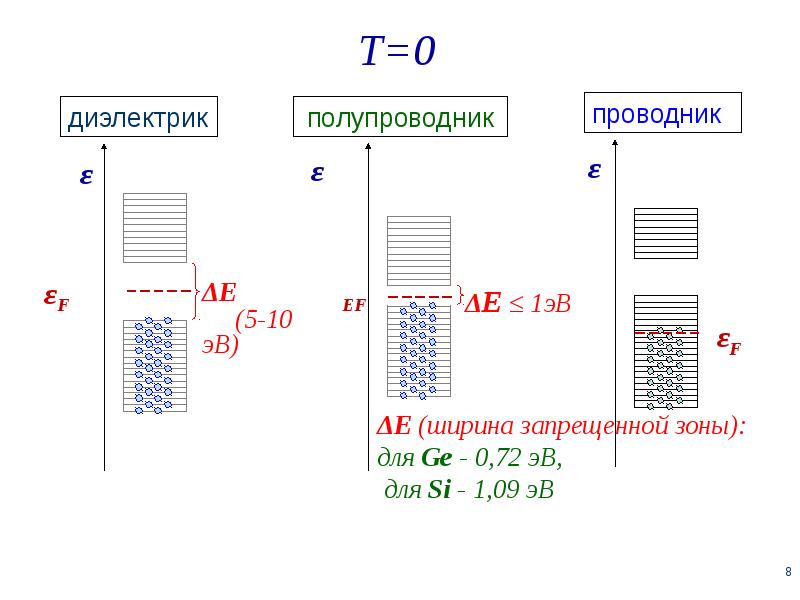

§ 4. Проводники и диэлектрики

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

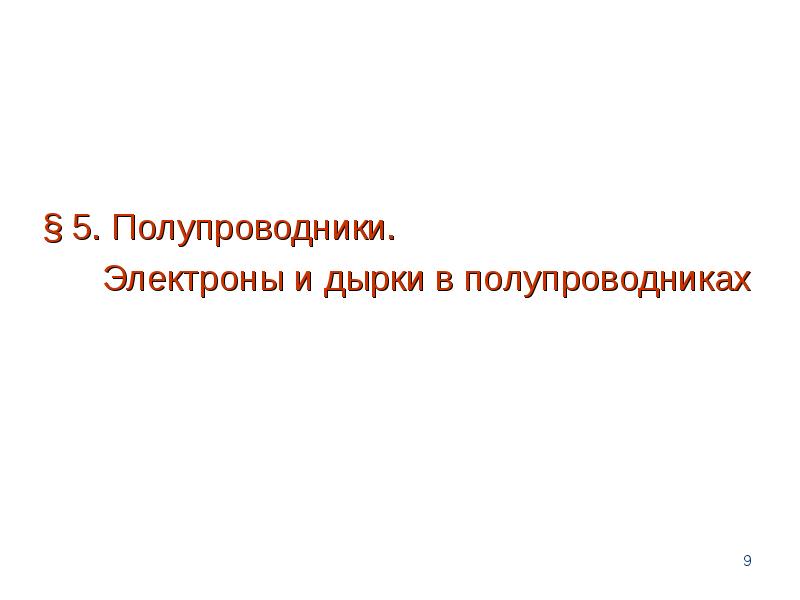

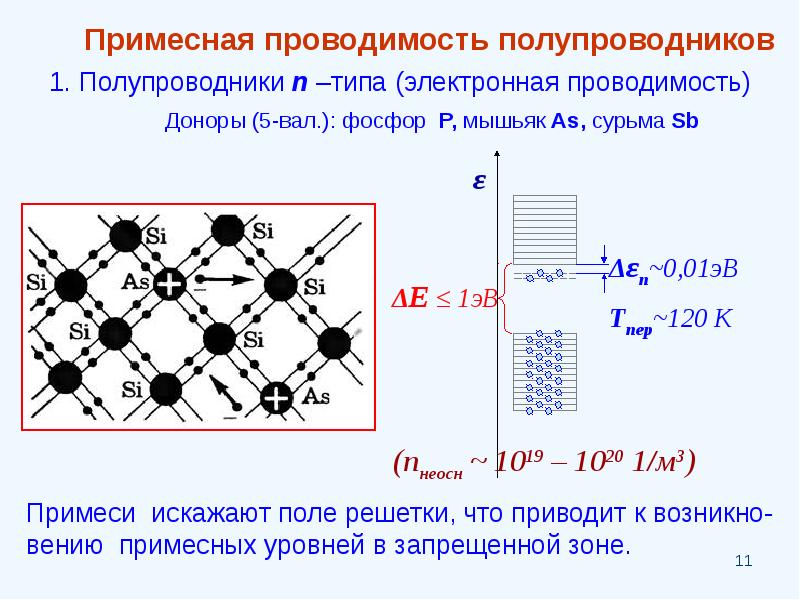

§ 5. Полупроводники. Электроны и дырки в полупроводниках

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

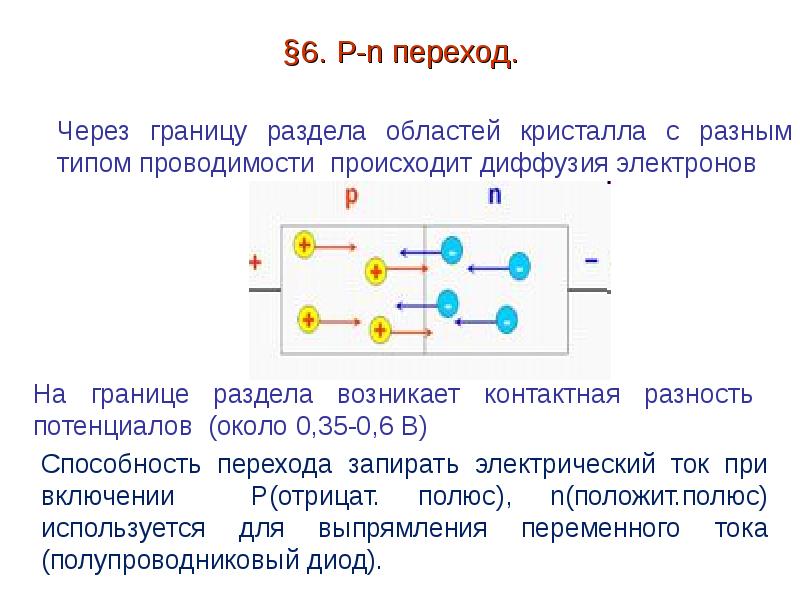

§6. Р-n переход.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

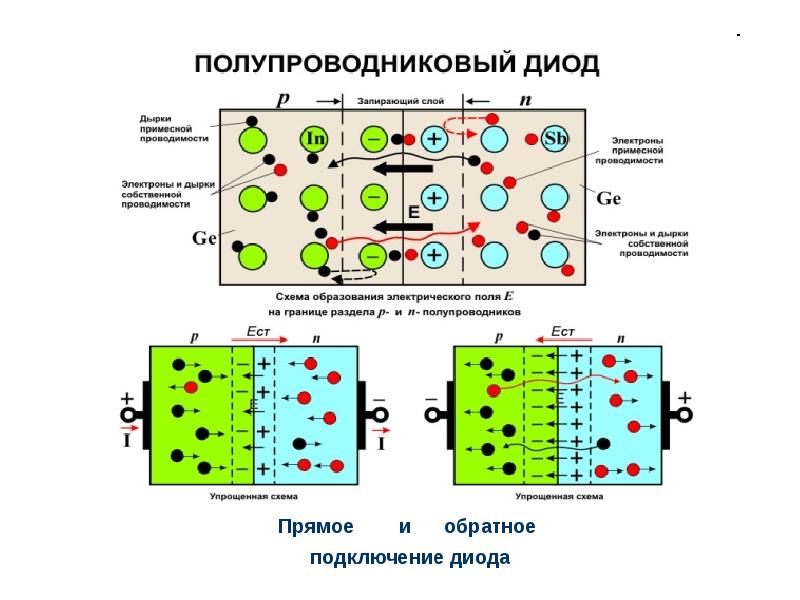

Применение полупроводникового диода Полупроводниковый диод позволяет создавать асимметричные с точки зрения полярности сигнала схемы. Например, выпрямители, преобразующие переменный ток в пульсирующий однополярный, или детекторы, выделяющие низкочастотную огибающую из высокочастотного сигнала.

Слайд 16

Описание слайда:

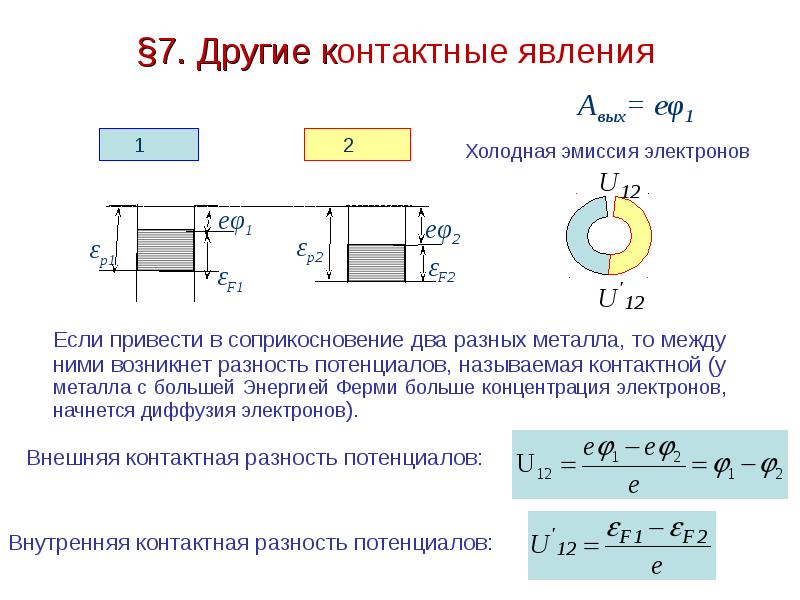

§7. Другие контактные явления Если привести в соприкосновение два разных металла, то между ними возникнет разность потенциалов, называемая контактной (у металла с большей Энергией Ферми больше концентрация электронов, начнется диффузия электронов).

Слайд 17

Описание слайда:

Контактная разность потенциалов возникает между находящимися в электрич. контакте проводниками в условиях термодинамич. равновесия. Контактная разность потенциалов возникает между находящимися в электрич. контакте проводниками в условиях термодинамич. равновесия. Между двумя проводниками, приведёнными в соприкосновение, происходит обмен электронами, в результате чего они заряжаются (проводник с меньшей работой выхода положительно, а с большей - отрицательно) до тех пор, пока потоки электронов в обоих направлениях не уравновесятся, и во всей системе уровень Ферми станет одинаковым. Установившаяся К. р. п. равна разности работ выхода проводников, отнесённой к заряду электрона. Сопротивление контакта изменяется несимметрично в зависимости от знака приложенного напряжения (выпрямляющее свойство контакта)

Слайд 18

Описание слайда:

2. Эффект Зеебека Эффект Зеебека состоит в том, что в замкнутой цепи, состоящей из разнородных проводников, возникает ЭДС (термоэдс), если места контактов поддерживают при разных температурах Т1 и Т2. Происходит диффузия электронов от теплого к холодному концу проводника.

Слайд 19

Описание слайда:

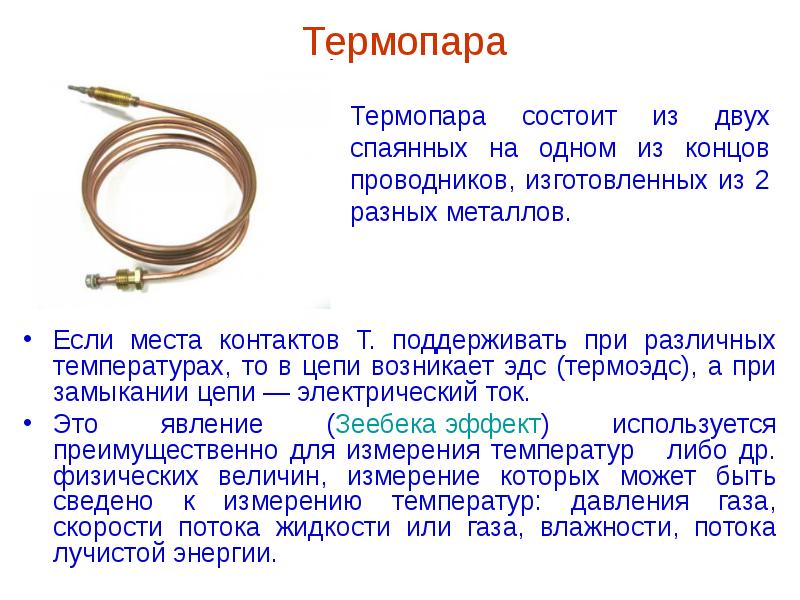

Термопара Если места контактов Т. поддерживать при различных температурах, то в цепи возникает эдс (термоэдс), а при замыкании цепи — электрический ток. Это явление (Зеебека эффект) используется преимущественно для измерения температур либо др. физических величин, измерение которых может быть сведено к измерению температур: давления газа, скорости потока жидкости или газа, влажности, потока лучистой энергии.

Слайд 20

Описание слайда:

3.Эффект Пельтье Термоэлектрический эффект или эффект Пельтье заключается в том, что при включении в электрическую цепь двух различных проводников в месте их контакта поглощается или выделяется теплота (в зависимости от направления тока). Эффект особенно заметен при использовании разнородных полупроводников, с дырочной – p и электронной – n проводимостью.

Слайд 21

Описание слайда:

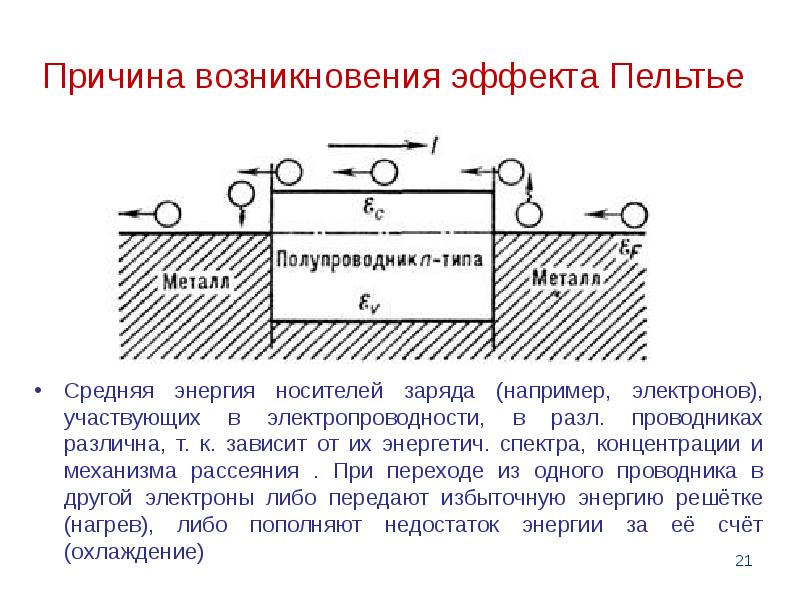

Причина возникновения эффекта Пельтье Средняя энергия носителей заряда (например, электронов), участвующих в электропроводности, в разл. проводниках различна, т. к. зависит от их энергетич. спектра, концентрации и механизма рассеяния . При переходе из одного проводника в другой электроны либо передают избыточную энергию решётке (нагрев), либо пополняют недостаток энергии за её счёт (охлаждение)

Слайд 22

Описание слайда:

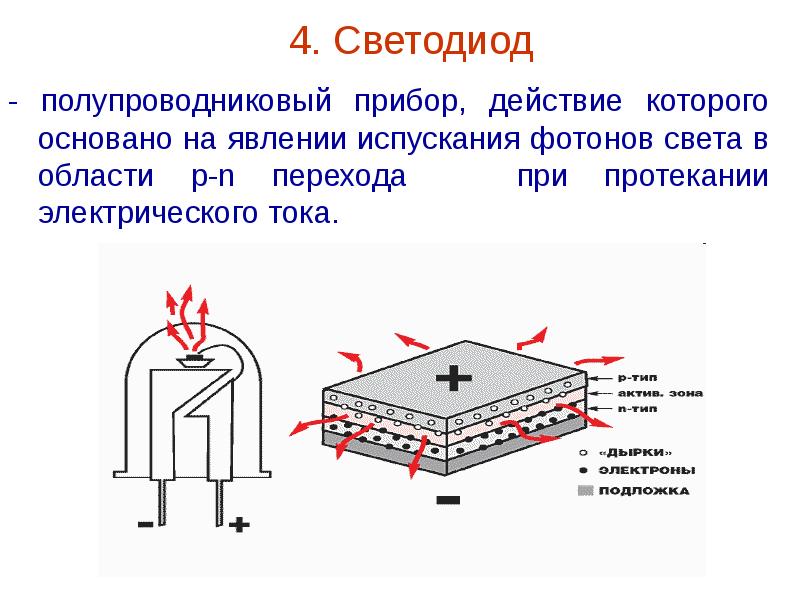

4. Светодиод - полупроводниковый прибор, действие которого основано на явлении испускания фотонов света в области p-n перехода при протекании электрического тока.

Слайд 23

Описание слайда:

При пропускании тока в прямом направлении электроны и дырки рекомбинируют (электроны переходят на более низкий энергетический уровень) и испускают «избыточную» энергию в виде фотона. При пропускании тока в прямом направлении электроны и дырки рекомбинируют (электроны переходят на более низкий энергетический уровень) и испускают «избыточную» энергию в виде фотона.

Слайд 24

Описание слайда:

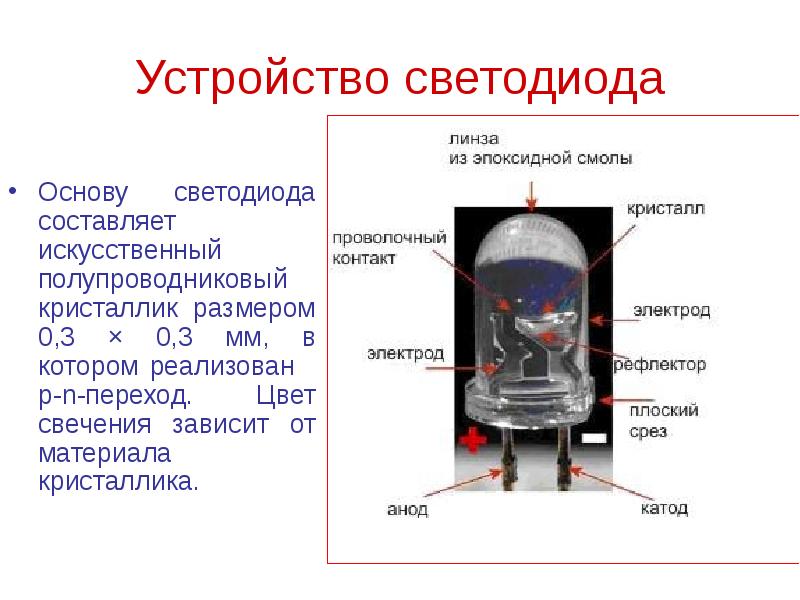

Устройство светодиода Основу светодиода составляет искусственный полупроводниковый кристаллик размером 0,3 × 0,3 мм, в котором реализован p-n-переход. Цвет свечения зависит от материала кристаллика.

Слайд 25

Описание слайда:

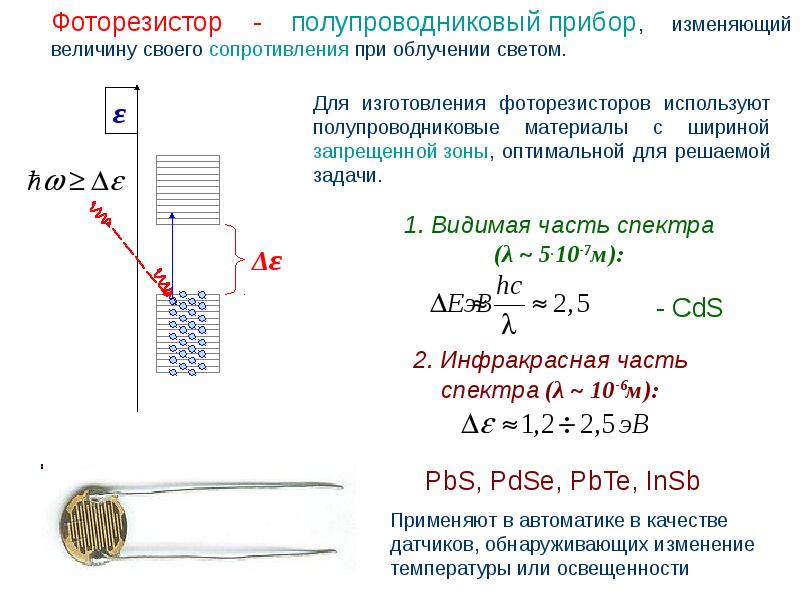

Внутренним фотоэффектом называется перераспределение электронов по энергетическим состояниям в твердых и жидких полупроводниках и диэлектриках, происходящее под действием света. Проявляется в изменении концентрации носителей тока в среде и приводит к возникновению фотопроводимости . Внутренним фотоэффектом называется перераспределение электронов по энергетическим состояниям в твердых и жидких полупроводниках и диэлектриках, происходящее под действием света. Проявляется в изменении концентрации носителей тока в среде и приводит к возникновению фотопроводимости .

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

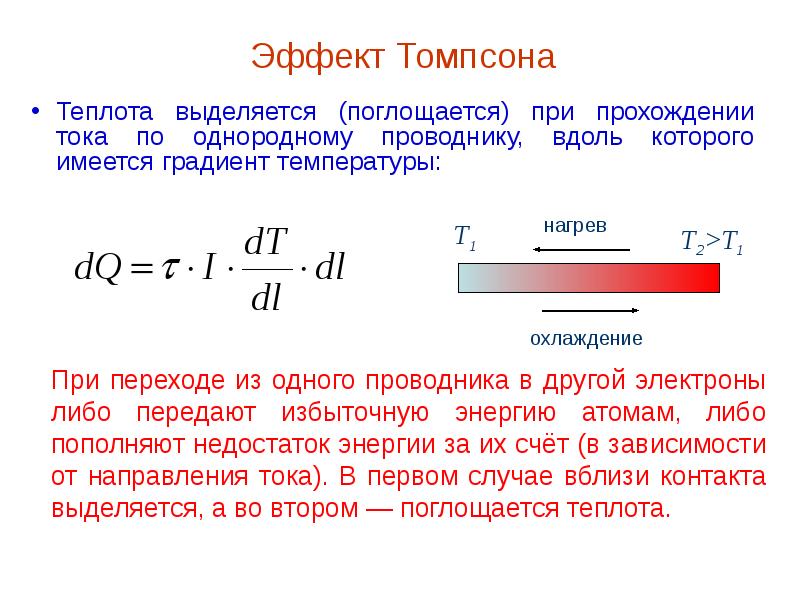

Эффект Томпсона Теплота выделяется (поглощается) при прохождении тока по однородному проводнику, вдоль которого имеется градиент температуры:

Слайд 28

Описание слайда:

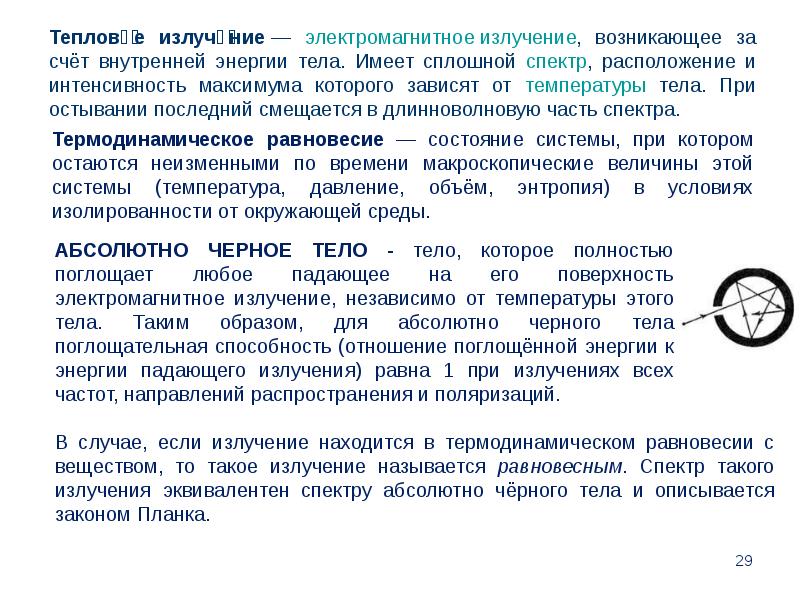

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Формула Планка Спектральная объемная плотность энергии излучения АЧТ (энергия, излучаемая в узком спектральном интервале):

Слайд 31

Описание слайда:

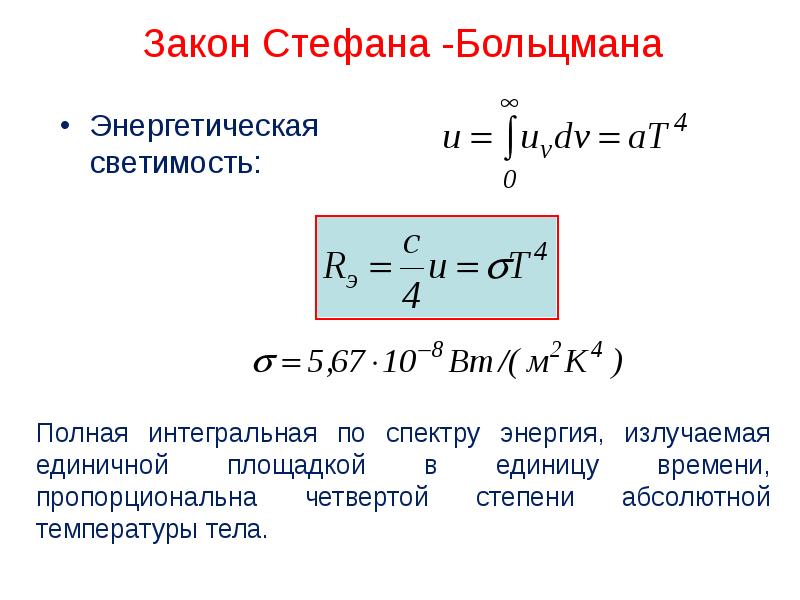

Закон Стефана -Больцмана Энергетическая светимость:

Слайд 32

Описание слайда:

Закон смещения Вина Длина волны, на которую приходится максимум спектральной плотности излучения тела, обратно пропорциональна его температуре.

Слайд 33

Описание слайда:

Какая звезда горячее? Цвет звезды зависит от температуры ее фотосферы

Слайд 34

Описание слайда:

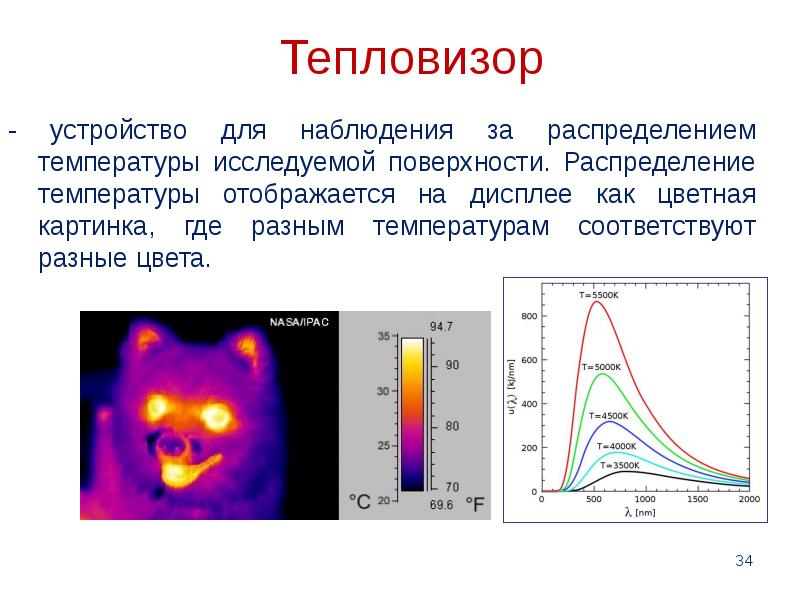

Тепловизор - устройство для наблюдения за распределением температуры исследуемой поверхности. Распределение температуры отображается на дисплее как цветная картинка, где разным температурам соответствуют разные цвета.

Слайд 35

Описание слайда:

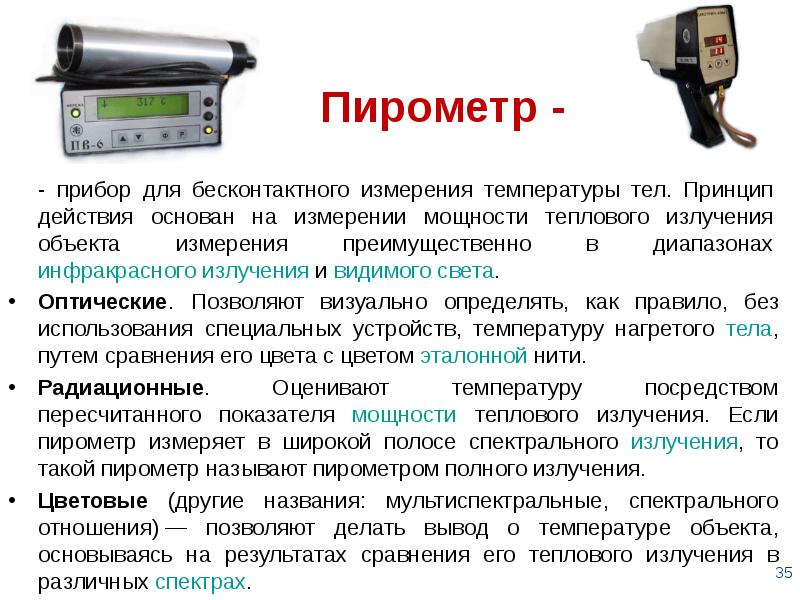

Пирометр - - прибор для бесконтактного измерения температуры тел. Принцип действия основан на измерении мощности теплового излучения объекта измерения преимущественно в диапазонах инфракрасного излучения и видимого света.
