Вы можете ознакомиться и скачать презентацию на тему Лінійні однофазні кола змінного струму. Доклад-сообщение содержит 19 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

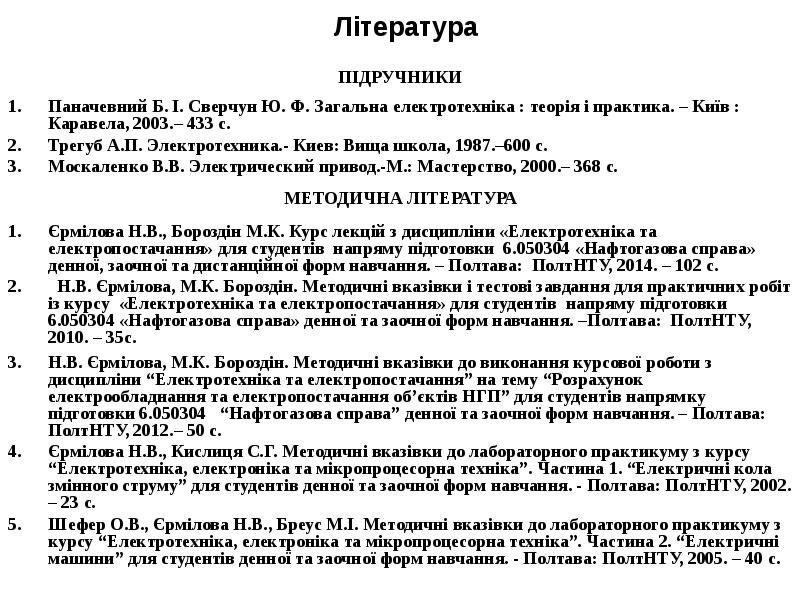

Література ПІДРУЧНИКИ Паначевний Б. І. Сверчун Ю. Ф. Загальна електротехніка : теорія і практика. – Київ : Каравела, 2003.– 433 с. Трегуб А.П. Электротехника.- Киев: Вища школа, 1987.–600 с. Москаленко В.В. Электрический привод.-М.: Мастерство, 2000.– 368 с. МЕТОДИЧНА ЛІТЕРАТУРА Єрмілова Н.В., Бороздін М.К. Курс лекцій з дисципліни «Електротехніка та електропостачання» для студентів напряму підготовки 6.050304 «Нафтогазова справа» денної, заочної та дистанційної форм навчання. – Полтава: ПолтНТУ, 2014. – 102 с. Н.В. Єрмілова, М.К. Бороздін. Методичні вказівки і тестові завдання для практичних робіт із курсу «Електротехніка та електропостачання» для студентів напряму підготовки 6.050304 «Нафтогазова справа» денної та заочної форм навчання. –Полтава: ПолтНТУ, 2010. – 35с. Н.В. Єрмілова, М.К. Бороздін. Методичні вказівки до виконання курсової роботи з дисципліни “Електротехніка та електропостачання” на тему “Розрахунок електрообладнання та електропостачання об’єктів НГП” для студентів напрямку підготовки 6.050304 “Нафтогазова справа” денної та заочної форм навчання. – Полтава: ПолтНТУ, 2012.– 50 с. Єрмілова Н.В., Кислиця С.Г. Методичні вказівки до лабораторного практикуму з курсу “Електротехніка, електроніка та мікропроцесорна техніка”. Частина 1. “Електричні кола змінного струму” для студентів денної та заочної форм навчання. - Полтава: ПолтНТУ, 2002. – 23 с. Шефер О.В., Єрмілова Н.В., Бреус М.І. Методичні вказівки до лабораторного практикуму з курсу “Електротехніка, електроніка та мікропроцесорна техніка”. Частина 2. “Електричні машини” для студентів денної та заочної форм навчання. - Полтава: ПолтНТУ, 2005. – 40 с.

Слайд 2

Описание слайда:

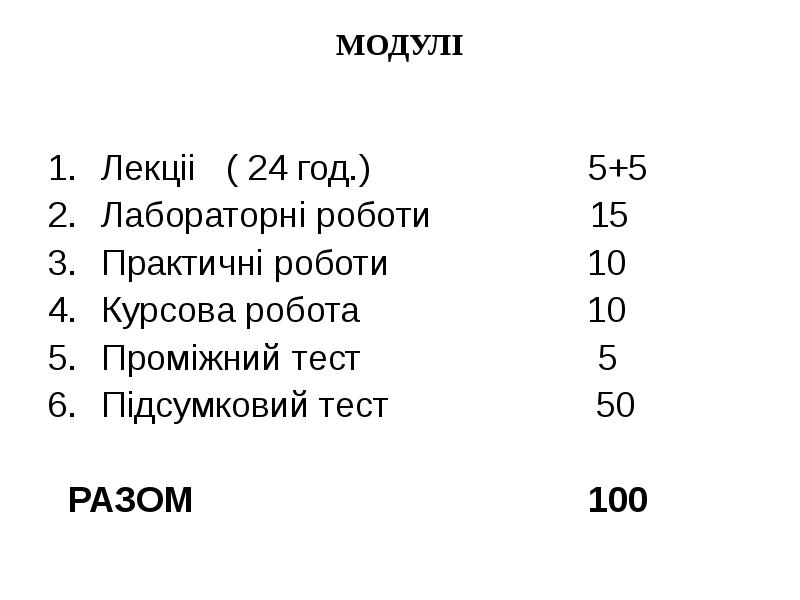

МОДУЛІ Лекціі ( 24 год.) 5+5 Лабораторні роботи 15 Практичні роботи 10 Курсова робота 10 Проміжний тест 5 Підсумковий тест 50 РАЗОМ 100

Слайд 3

Описание слайда:

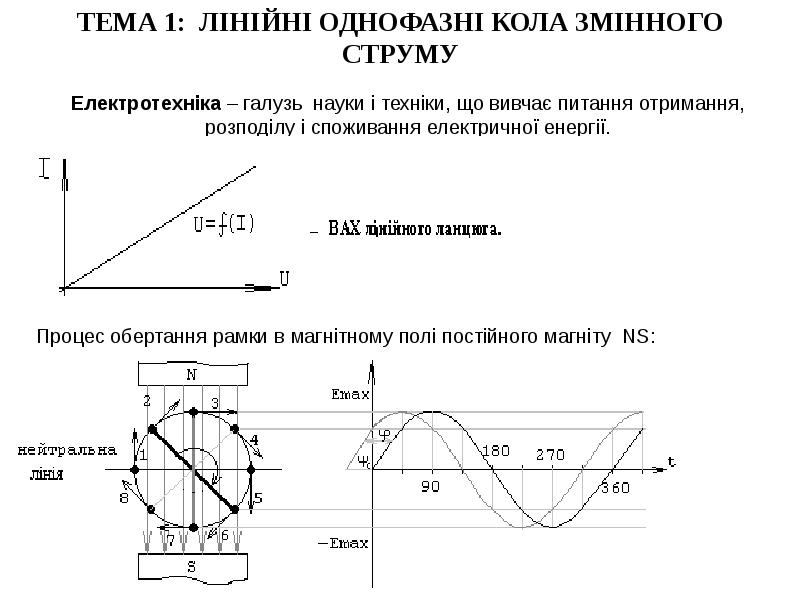

ТЕМА 1: ЛІНІЙНІ ОДНОФАЗНІ КОЛА ЗМІННОГО СТРУМУ Електротехніка – галузь науки і техніки, що вивчає питання отримання, розподілу і споживання електричної енергії.

Слайд 4

Описание слайда:

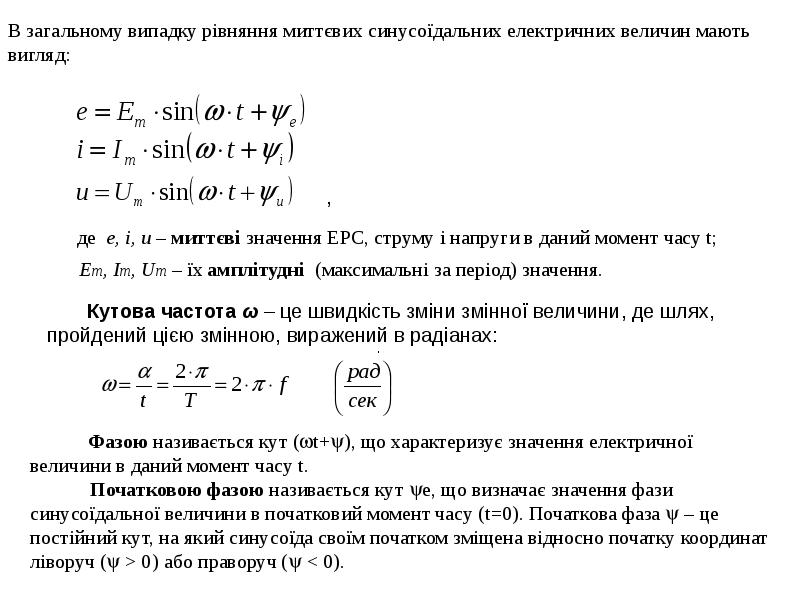

В загальному випадку рівняння миттєвих синусоїдальних електричних величин мають вигляд: де e, i, u – миттєві значення ЕРС, струму і напруги в даний момент часу t; Em, Im, Um – їх амплітудні (максимальні за період) значення.

Слайд 5

Описание слайда:

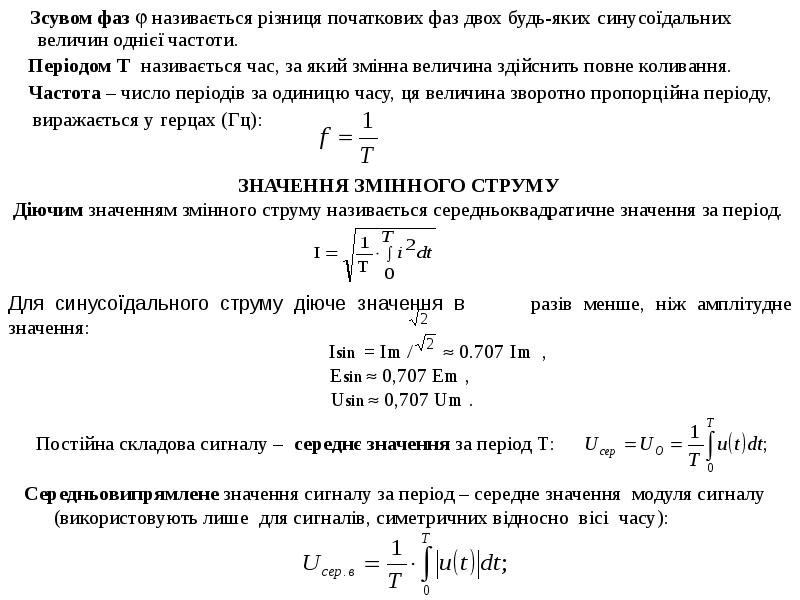

Зсувом фаз  називається різниця початкових фаз двох будь-яких синусоїдальних величин однієї частоти. Зсувом фаз  називається різниця початкових фаз двох будь-яких синусоїдальних величин однієї частоти. Періодом Т називається час, за який змінна величина здійснить повне коливання. Частота – число періодів за одиницю часу, ця величина зворотно пропорційна періоду, виражається у герцах (Гц):

Слайд 6

Описание слайда:

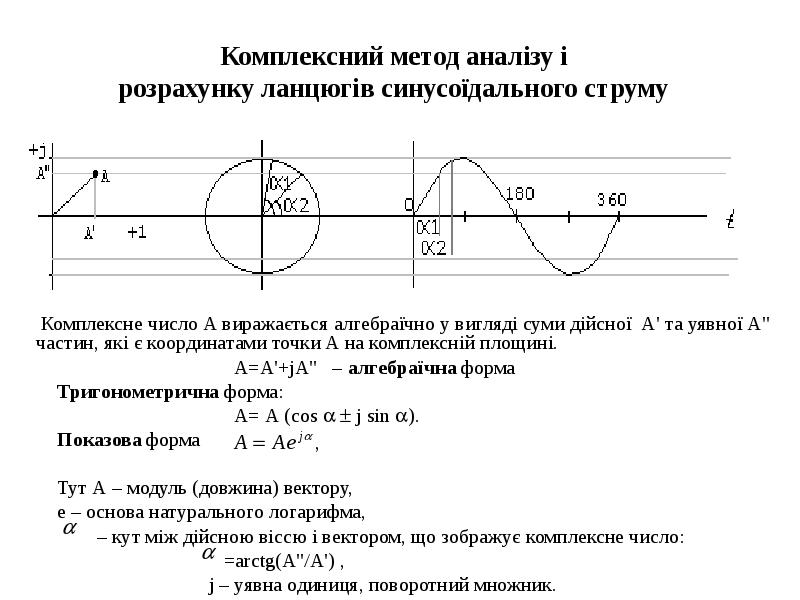

Комплексний метод аналізу і розрахунку ланцюгів синусоїдального струму Комплексне число А виражається алгебраїчно у вигляді суми дійсної А' та уявної А" частин, які є координатами точки А на комплексній площині. А=А'+jА" – алгебраїчна форма Тригонометрична форма: А= А (cos   j sin ). Показова форма Тут А – модуль (довжина) вектору, e – основа натурального логарифма, – кут між дійсною віссю і вектором, що зображує комплексне число: =arctg(A"/A') , j – уявна одиниця, поворотний множник.

Слайд 7

Описание слайда:

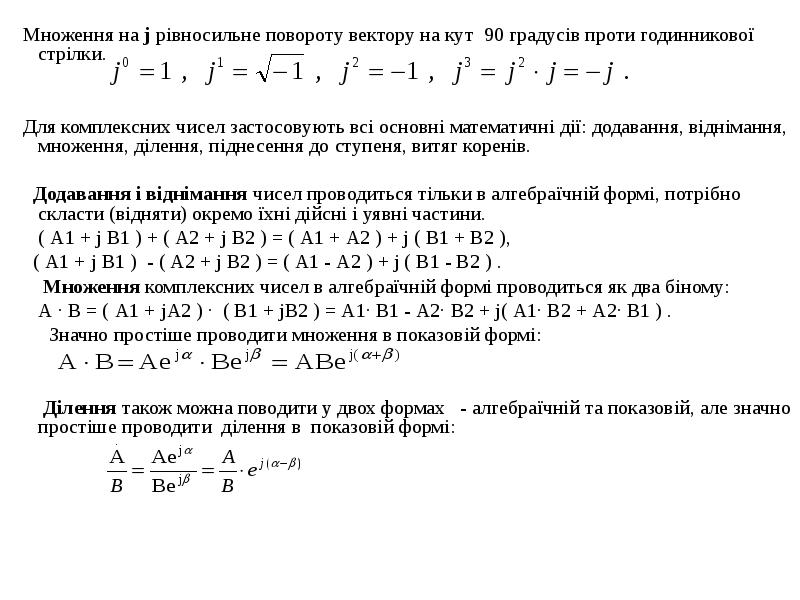

Множення на j рівносильне повороту вектору на кут 90 градусів проти годинникової стрілки. Множення на j рівносильне повороту вектору на кут 90 градусів проти годинникової стрілки. Для комплексних чисел застосовують всі основні математичні дії: додавання, віднімання, множення, ділення, піднесення до ступеня, витяг коренів. Додавання і віднімання чисел проводиться тільки в алгебраїчній формі, потрібно скласти (відняти) окремо їхні дійсні і уявні частини. ( A1 + j B1 ) + ( A2 + j B2 ) = ( A1 + A2 ) + j ( B1 + B2 ), ( A1 + j B1 ) - ( A2 + j B2 ) = ( A1 - A2 ) + j ( B1 - B2 ) . Множення комплексних чисел в алгебраїчній формі проводиться як два біному: A ∙ B = ( A1 + jA2 ) ∙ ( B1 + jB2 ) = A1∙ B1 - A2∙ B2 + j( A1∙ B2 + A2∙ B1 ) . Значно простіше проводити множення в показовій формі: Ділення також можна поводити у двох формах - алгебраїчній та показовій, але значно простіше проводити ділення в показовій формі:

Слайд 8

Описание слайда:

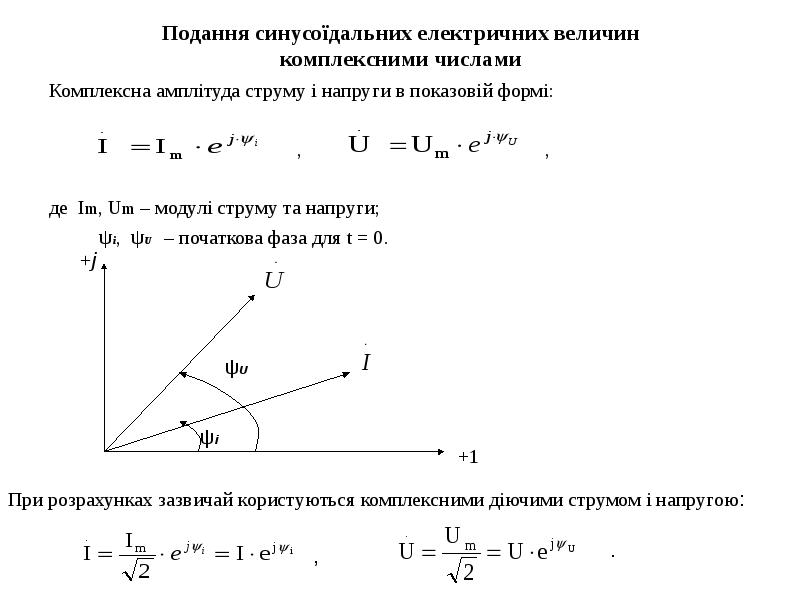

Подання синусоїдальних електричних величин комплексними числами Комплексна амплітуда струму і напруги в показовій формі: , , де Im, Um – модулі струму та напруги; ψi, ψU – початкова фаза для t = 0.

Слайд 9

Описание слайда:

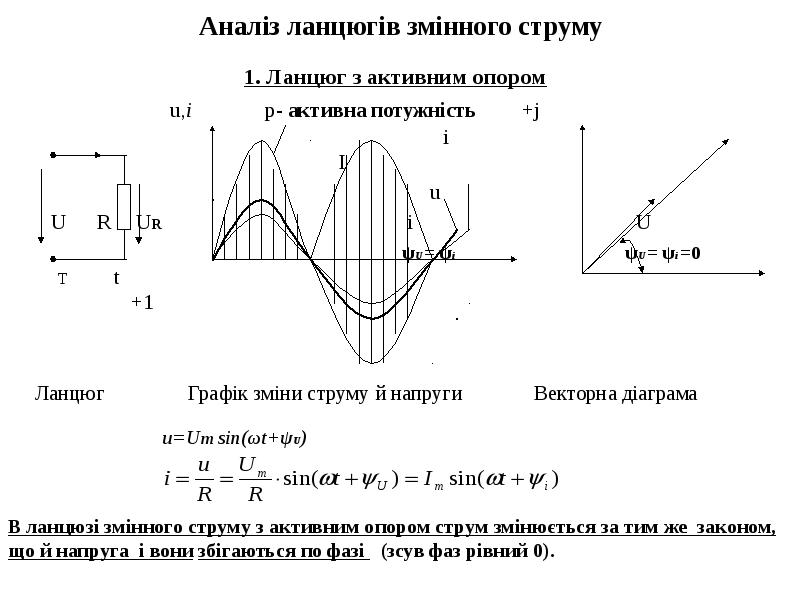

Аналіз ланцюгів змінного струму 1. Ланцюг з активним опором u,i р- активна потужність +j і I u U R UR і U ψU = ψi ψU = ψi =0 T t +1 Ланцюг Графік зміни струму й напруги Векторна діаграма

Слайд 10

Описание слайда:

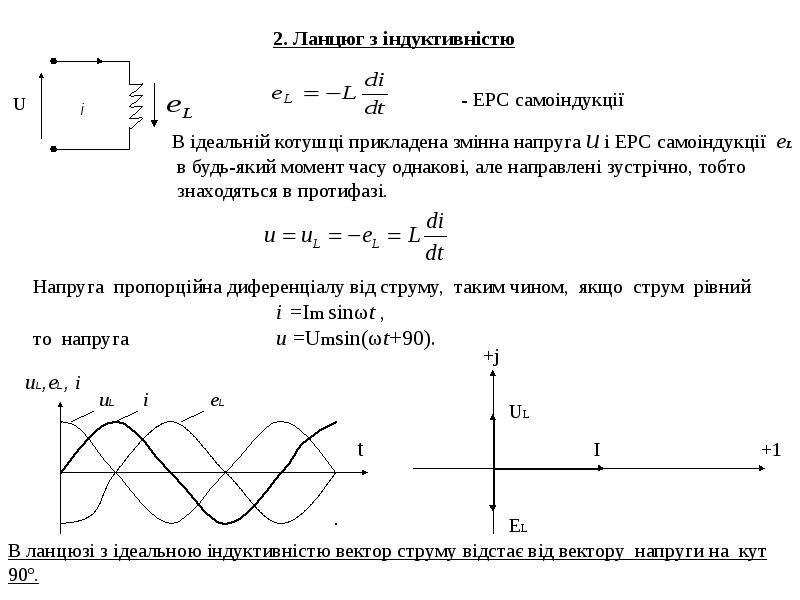

2. Ланцюг з індуктивністю

Слайд 11

Описание слайда:

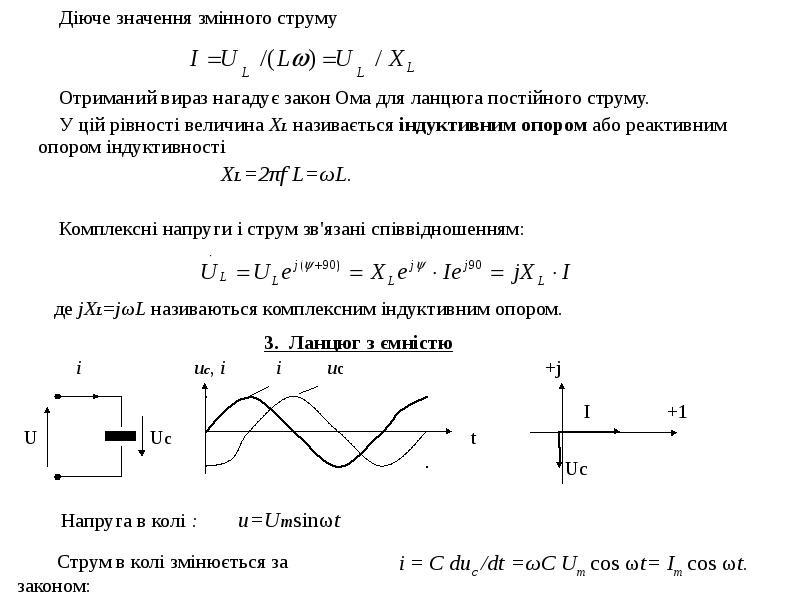

Діюче значення змінного струму Діюче значення змінного струму Отриманий вираз нагадує закон Ома для ланцюга постійного струму. У цій рівності величина ХL називається індуктивним опором або реактивним опором індуктивності ХL=2πf L=ωL. Комплексні напруги і струм зв'язані співвідношенням: де jXL=jωL називаються комплексним індуктивним опором.

Слайд 12

Описание слайда:

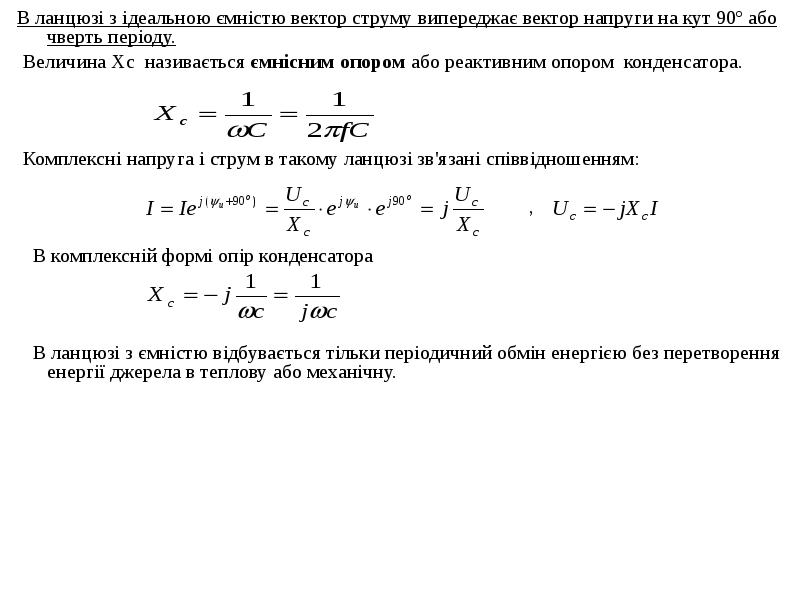

В ланцюзі з ідеальною ємністю вектор струму випереджає вектор напруги на кут 90º або чверть періоду. В ланцюзі з ідеальною ємністю вектор струму випереджає вектор напруги на кут 90º або чверть періоду. Величина Хс називається ємнісним опором або реактивним опором конденсатора. Комплексні напруга і струм в такому ланцюзі зв'язані співвідношенням: , В комплексній формі опір конденсатора В ланцюзі з ємністю відбувається тільки періодичний обмін енергією без перетворення енергії джерела в теплову або механічну.

Слайд 13

Описание слайда:

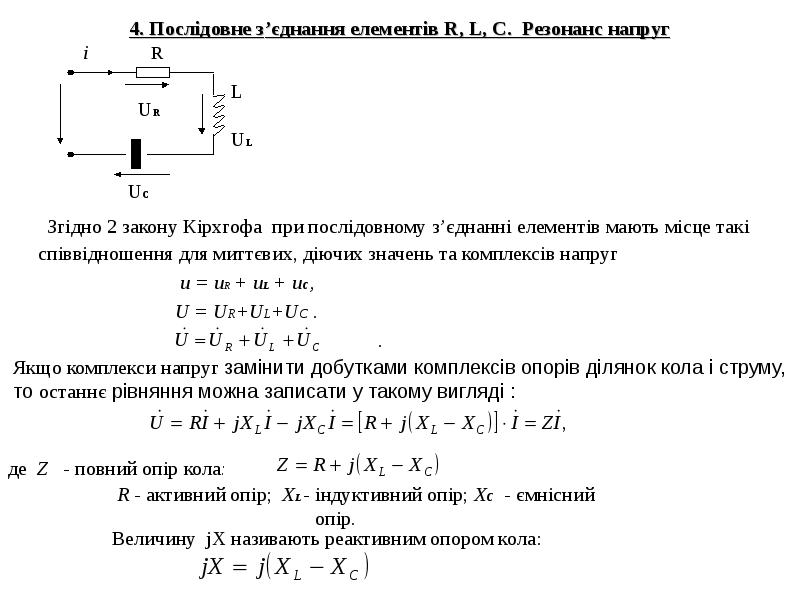

4. Послідовне з’єднання елементів R, L, C. Резонанс напруг Згідно 2 закону Кірхгофа при послідовному з’єднанні елементів мають місце такі співвідношення для миттєвих, діючих значень та комплексів напруг u = uR + uL + uC , U = UR+UL+UC . .

Слайд 14

Описание слайда:

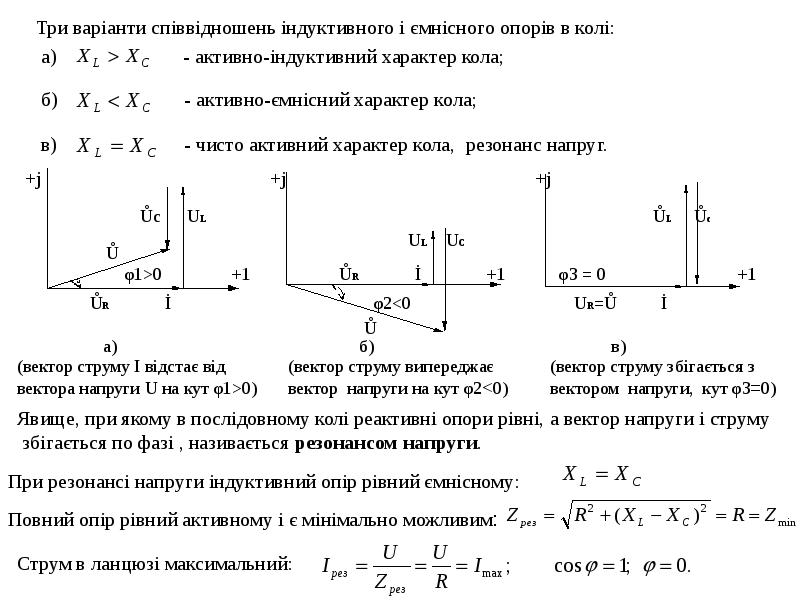

Три варіанти співвідношень індуктивного і ємнісного опорів в колі: Три варіанти співвідношень індуктивного і ємнісного опорів в колі: а) - активно-індуктивний характер кола; б) - активно-ємнісний характер кола; в) - чисто активний характер кола, резонанс напруг.

Слайд 15

Описание слайда:

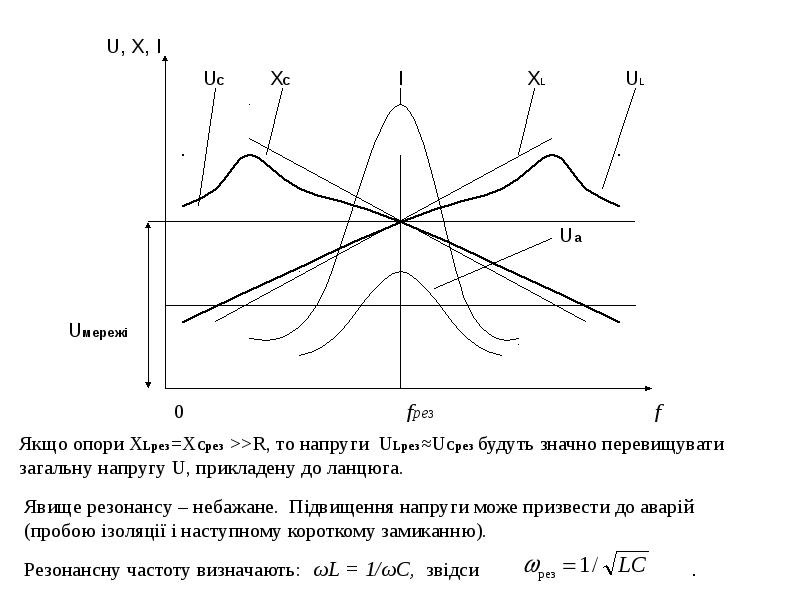

Слайд 16

Описание слайда:

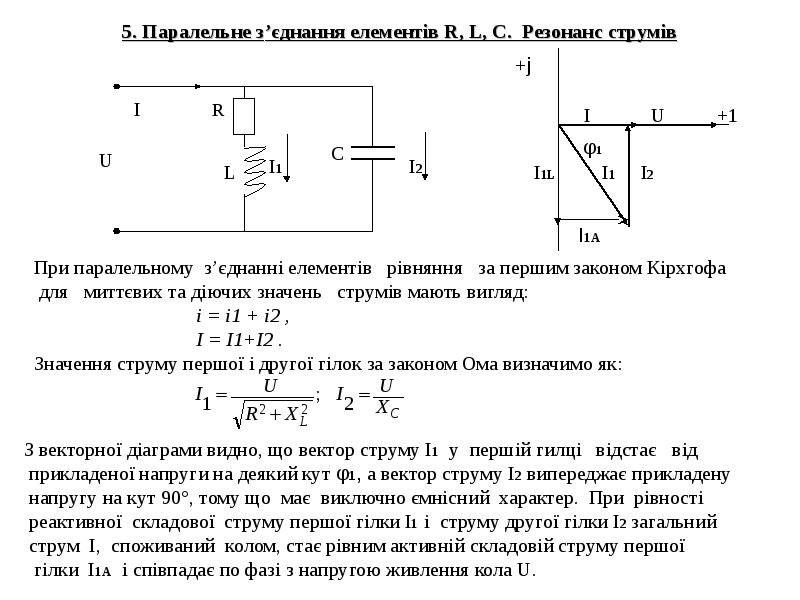

5. Паралельне з’єднання елементів R, L, C. Резонанс струмів

Слайд 17

Описание слайда:

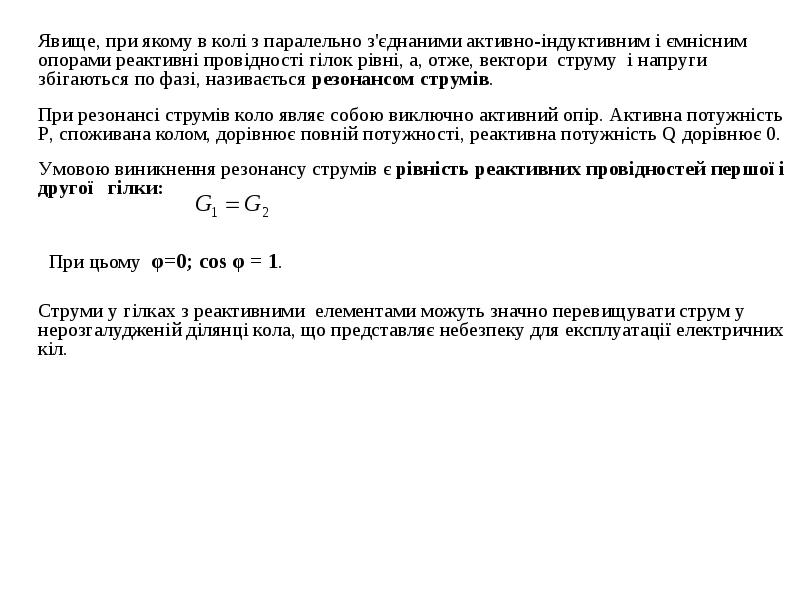

Явище, при якому в колі з паралельно з'єднаними активно-індуктивним і ємнісним опорами реактивні провідності гілок рівні, а, отже, вектори струму і напруги збігаються по фазі, називається резонансом струмів. Явище, при якому в колі з паралельно з'єднаними активно-індуктивним і ємнісним опорами реактивні провідності гілок рівні, а, отже, вектори струму і напруги збігаються по фазі, називається резонансом струмів. При резонансі струмів коло являє собою виключно активний опір. Активна потужність Р, споживана колом, дорівнює повній потужності, реактивна потужність Q дорівнює 0. Умовою виникнення резонансу струмів є рівність реактивних провідностей першої і другої гілки: При цьому φ=0; cos φ = 1. Струми у гілках з реактивними елементами можуть значно перевищувати струм у нерозгалудженій ділянці кола, що представляє небезпеку для експлуатації електричних кіл.

Слайд 18

Описание слайда:

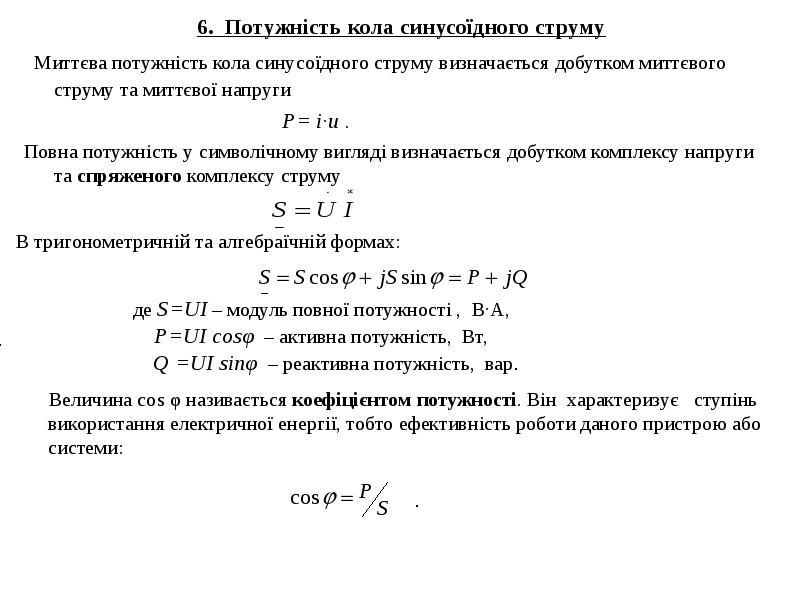

6. Потужність кола синусоїдного струму Миттєва потужність кола синусоїдного струму визначається добутком миттєвого струму та миттєвої напруги Р= і∙u . Повна потужність у символічному вигляді визначається добутком комплексу напруги та спряженого комплексу струму

Слайд 19

Описание слайда:

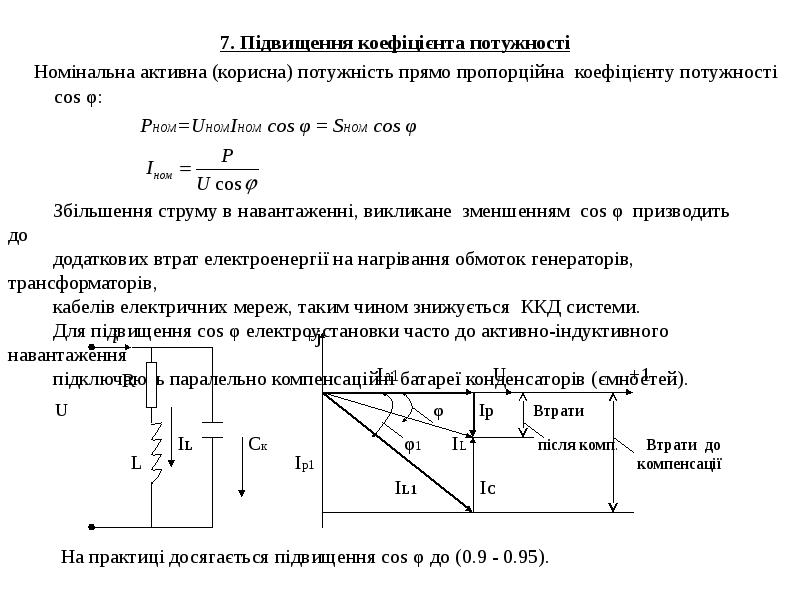

7. Підвищення коефіцієнта потужності Номінальна активна (корисна) потужність прямо пропорційна коефіцієнту потужності cos φ: Pном=UномIном cos φ = Sном cos φ
