Вы можете ознакомиться и скачать презентацию на тему Литиевые источники тока. Доклад-сообщение содержит 33 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

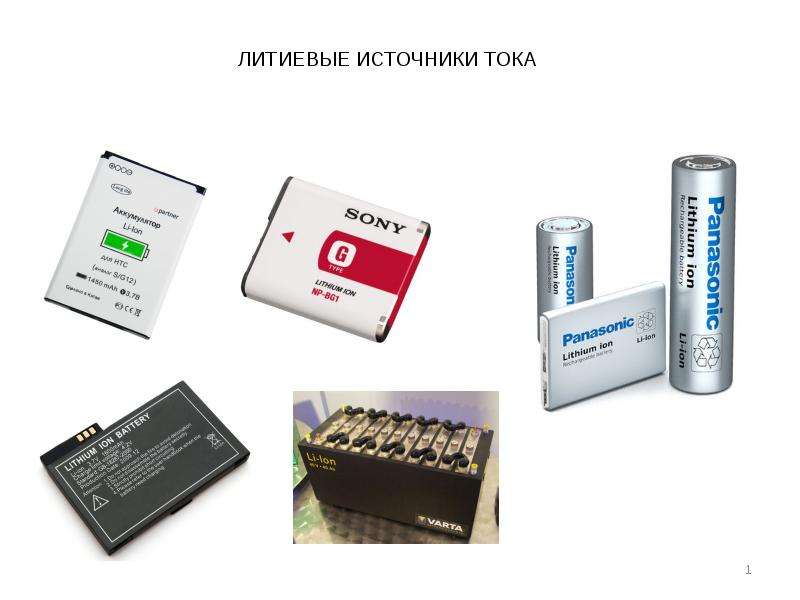

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Литиевый анод: преимущества литий обладает самым отрицательным электродным потенциалом среди всех металлов: –3.055 В в воде –2.887 В в пропиленкарбонате литий характеризуется высокой удельной энергией: 11760 Вт·ч/кг

Слайд 3

Описание слайда:

Литий – очень активный металл термодинамические расчеты показывают принципиальную возможность восстановления литием ВСЕХ мыслимых веществ, которые могли бы использоваться в качестве растворителя электролита

Слайд 4

Описание слайда:

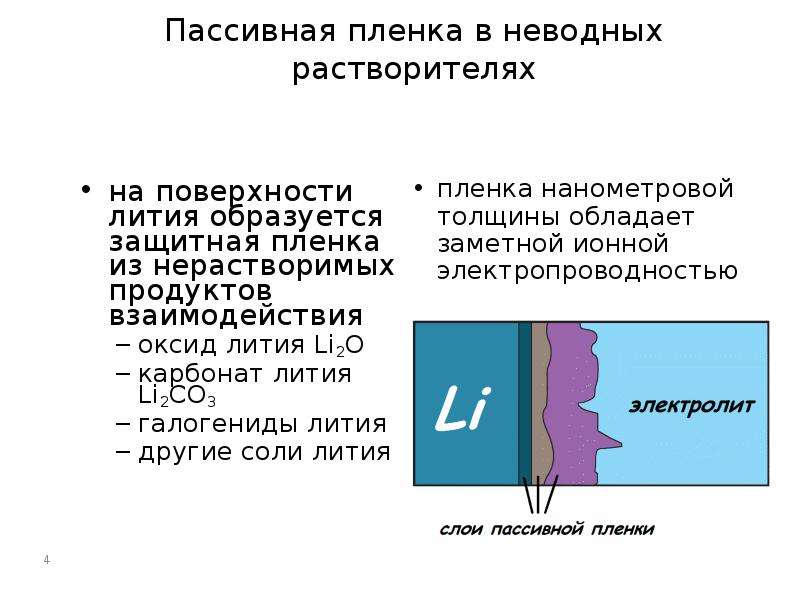

Пассивная пленка в неводных растворителях на поверхности лития образуется защитная пленка из нерастворимых продуктов взаимодействия оксид лития Li2O карбонат лития Li2CO3 галогениды лития другие соли лития

Слайд 5

Описание слайда:

Требования к неводным растворителям Устойчивость лития Способность образовывать А) концентрированные Б) высокоэлектропроводные растворы литиевых солей

Слайд 6

Описание слайда:

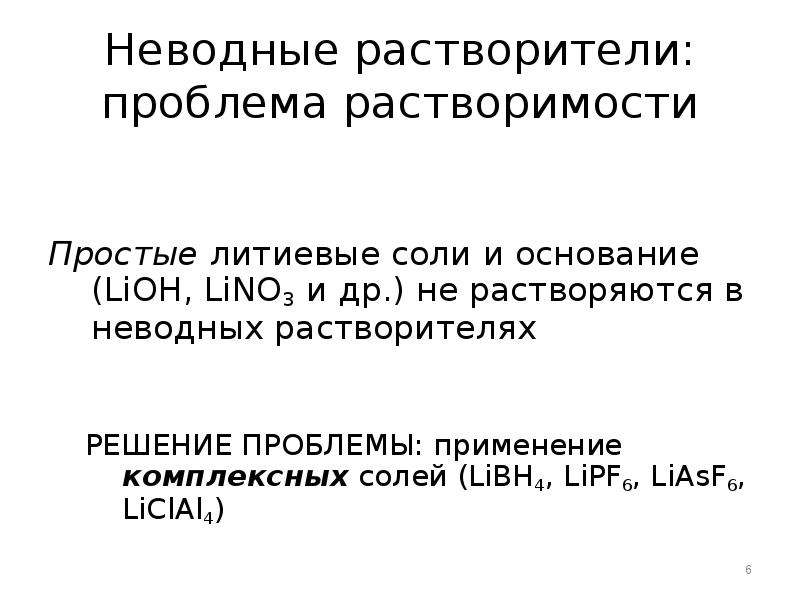

Неводные растворители: проблема растворимости Простые литиевые соли и основание (LiOH, LiNO3 и др.) не растворяются в неводных растворителях РЕШЕНИЕ ПРОБЛЕМЫ: применение комплексных солей (LiBH4, LiPF6, LiAsF6, LiClAl4)

Слайд 7

Описание слайда:

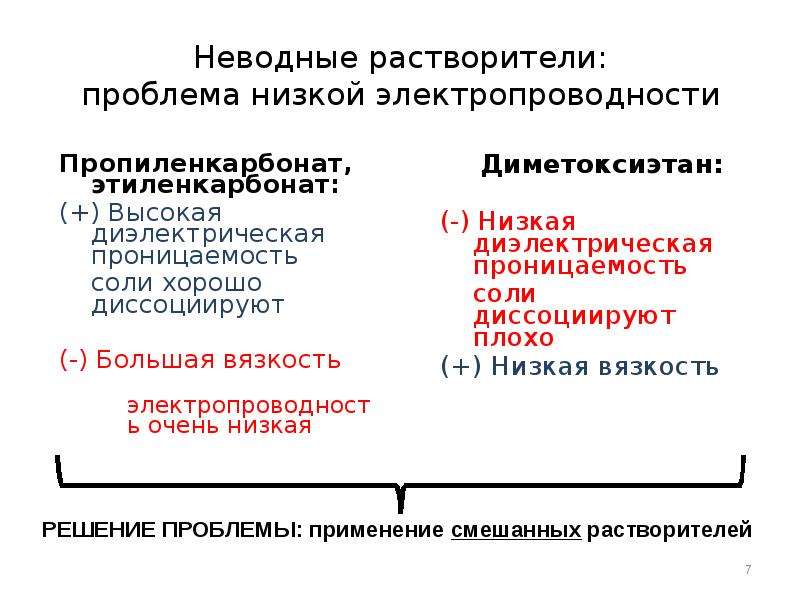

Неводные растворители: проблема низкой электропроводности Пропиленкарбонат, этиленкарбонат: (+) Высокая диэлектрическая проницаемость соли хорошо диссоциируют (-) Большая вязкость электропроводность очень низкая

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Циклирование аккумулятора: проблема дендритообразования

Слайд 14

Описание слайда:

Внутреннее короткое замыкание

Слайд 15

Описание слайда:

Решение проблемы – интеркаляция на обоих электродах Отрицательный электрод – углеродная матрица, в которую ионы лития внедряются при заряде и извлекаются обратно при разряде

Слайд 16

Описание слайда:

Литий-ионный аккумулятор

Слайд 17

Описание слайда:

Электрохимическая ячейка и реакции (–) LixC | неводный электролит | Li1-xMO2 (+) отрицательный электрод: положительный электрод: токообразующая реакция (перекачка ионов Li+):

Слайд 18

Описание слайда:

Электродные материалы Анод графит, кокс

Слайд 19

Описание слайда:

Электродные материалы Катод литированные оксиды металлов литий-кобальт-оксид (кобальтат лития) LiCoO2 литий-никель-оксид (никелат лития) LiNiO2 литий-марганец-оксид (манганит лития) LiMnO2, LiMn2O4 литий-фосфат железа LiFePO4

Слайд 20

Описание слайда:

Структуры катодных материалов

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Электролит Жидкий раствор комплексной соли лития в неводном растворителе Этиленкарбонат Пропиленкарбонат Диметилкарбонат Диэтилкарбонат Этилметилкарбонат Диметоксиэтан Полимерный Сухой Гель-полимерный Микропористый

Слайд 23

Описание слайда:

Устройство аккумулятора

Слайд 24

Описание слайда:

Преимущества Li-ионных аккумуляторов высокое напряжение в диапазоне 2.5-4.2 В ресурс 500-1000 циклов и более высокая удельная энергия и мощность низкий уровень саморазряда отсутствие эффекта памяти (*) возможность эксплуатации в широком диапазоне температур заряд при t от 20 до 60 °С разряд при t от -40 до +65 °С

Слайд 25

Описание слайда:

Перезаряд отрицательный электрод ионы Li+ восстанавливаются с образованием металлического лития, формируются дендриты, рост которых может привести к короткому замыканию положительный электрод выделяется газообразный кислород повышается внутреннее давление электролит окисляется кислородом

Слайд 26

Описание слайда:

Переразряд на положительных электродах могут быть сформированы неактивные фазы катодного материала, тем самым уменьшится содержание активных веществ и снизится мощность устройства эффект памяти

Слайд 27

Описание слайда:

Электронный контроллер защищает аккумулятор от превышения напряжения заряда контролирует температуру аккумулятора, отключая его при перегреве ограничивает глубину разряда

Слайд 28

Описание слайда:

Применение и перспективы Электропитание портативной электроники сотовых телефонов видео- аудио- фототехники ноутбуков беспроводного электроинструмента Автомобильный транспорт
