Слайд 1

Описание слайда:

Логические элементы Вычислительная техника

Слайд 2

Описание слайда:

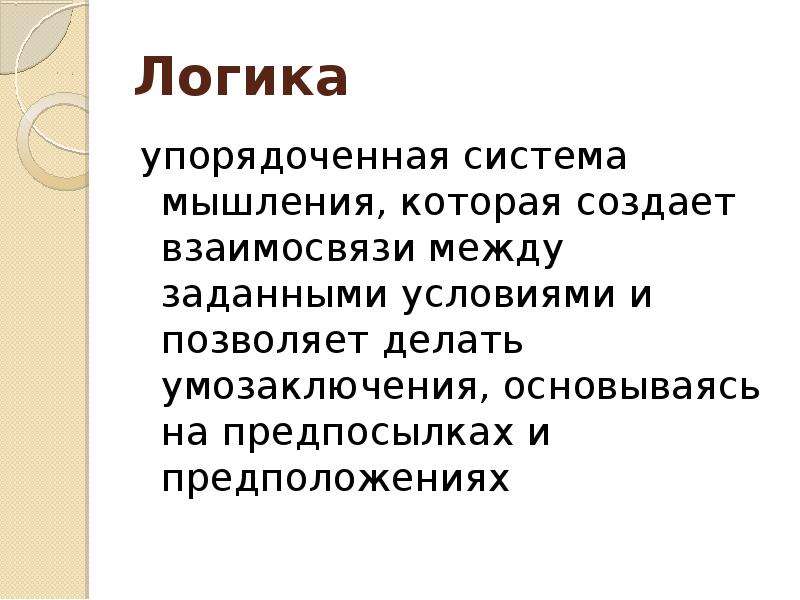

Логика упорядоченная система мышления, которая создает взаимосвязи между заданными условиями и позволяет делать умозаключения, основываясь на предпосылках и предположениях

Слайд 3

Описание слайда:

Аристотель

Слайд 4

Описание слайда:

Рене Декарт

Слайд 5

Описание слайда:

Готфрид Вильгельм Лейбниц

Слайд 6

Описание слайда:

Джордж Буль

Слайд 7

Описание слайда:

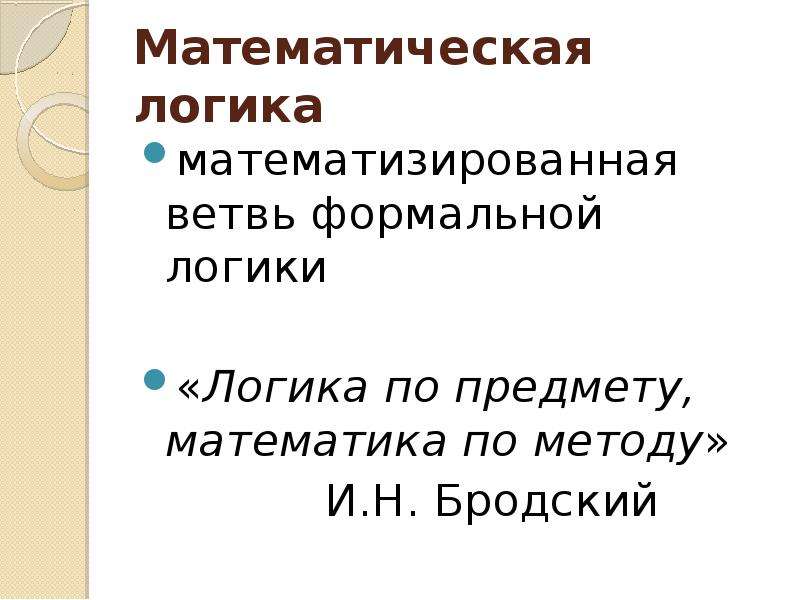

Математическая логика математизированная ветвь формальной логики «Логика по предмету, математика по методу» И.Н. Бродский

Слайд 8

Описание слайда:

Пауль Эренфест

Слайд 9

Описание слайда:

Михаил Гаврилов

Слайд 10

Описание слайда:

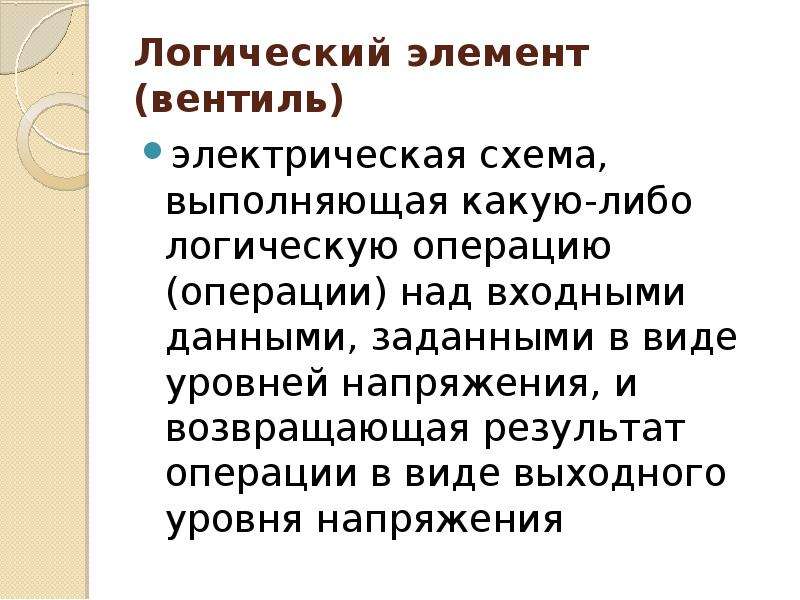

Логический элемент (вентиль) электрическая схема, выполняющая какую-либо логическую операцию (операции) над входными данными, заданными в виде уровней напряжения, и возвращающая результат операции в виде выходного уровня напряжения

Слайд 11

Описание слайда:

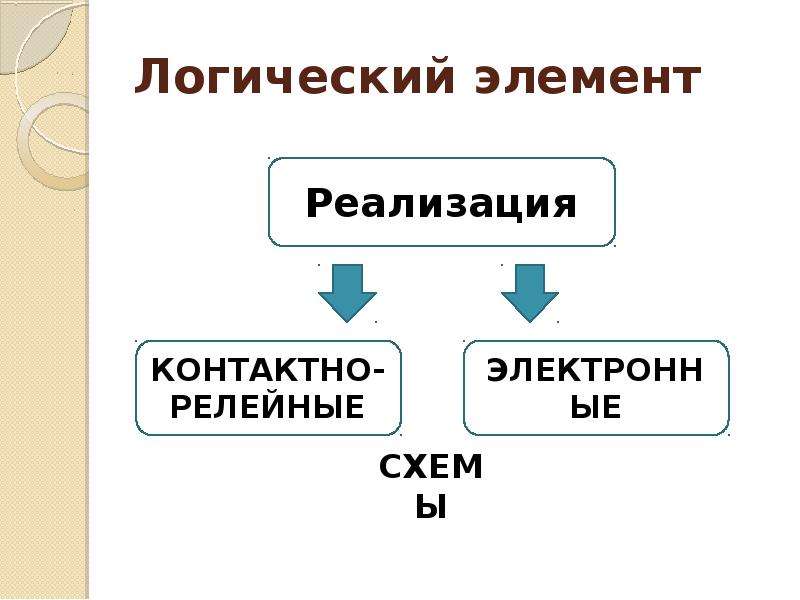

Логический элемент

Слайд 12

Описание слайда:

Логический элемент электрическая схема, выполняющая какую-либо логическую операцию (операции) над входными данными, заданными в виде уровней напряжения, и возвращающая результат операции в виде выходного уровня напряжения

Слайд 13

Описание слайда:

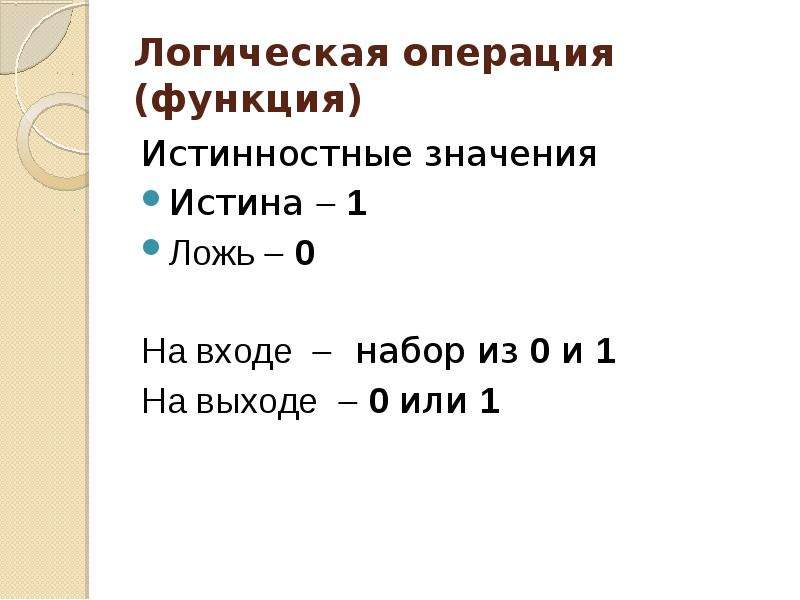

Логическая операция (функция) Истинностные значения Истина  1 Ложь  0 На входе  набор из 0 и 1 На выходе  0 или 1

Слайд 14

Описание слайда:

Логический элемент Входные данные  в виде высокого и низкого уровней напряжения на входах Значения определяются электрическими параметрами схемы и одинаковы как для входных и для выходных сигналов

Слайд 15

Описание слайда:

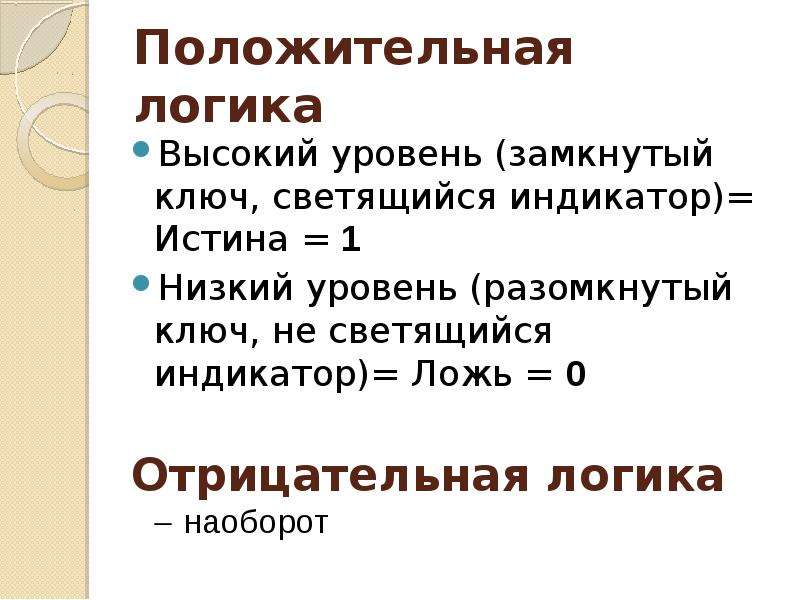

Положительная логика Высокий уровень (замкнутый ключ, светящийся индикатор)= Истина = 1 Низкий уровень (разомкнутый ключ, не светящийся индикатор)= Ложь = 0 Отрицательная логика  наоборот

Слайд 16

Описание слайда:

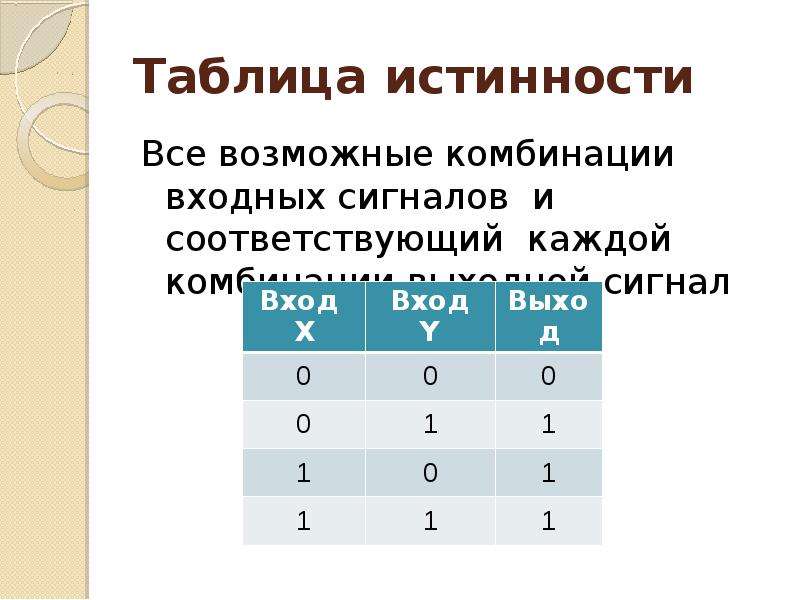

Таблица истинности Все возможные комбинации входных сигналов и соответствующий каждой комбинации выходной сигнал

Слайд 17

Описание слайда:

Таблица истинности

Слайд 18

Описание слайда:

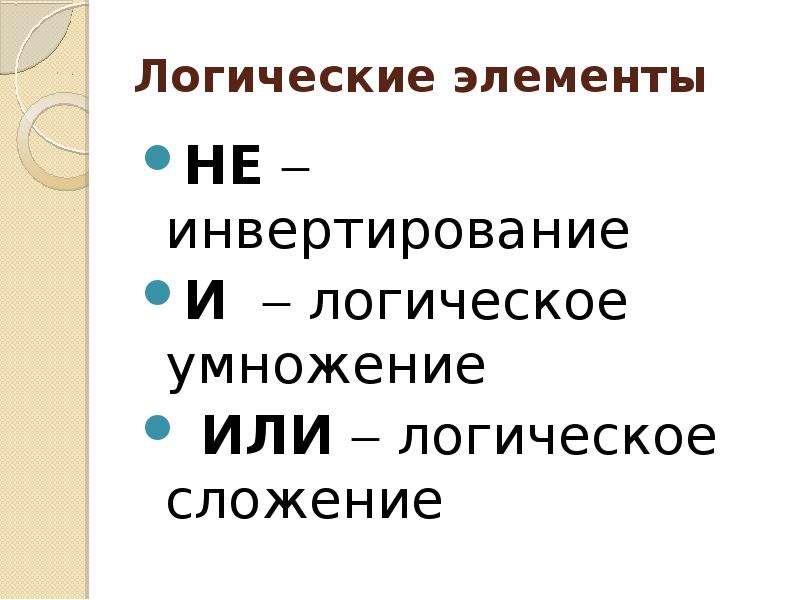

Логические элементы НЕ  инвертирование И  логическое умножение ИЛИ  логическое сложение

Слайд 19

Описание слайда:

Инвертор изменяет значение входного сигнала на прямо противоположное значение

Слайд 20

Описание слайда:

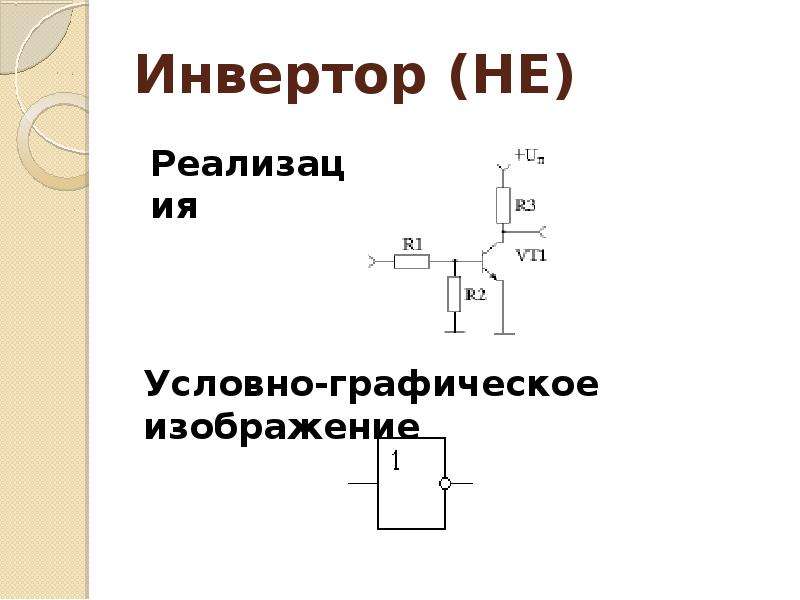

Инвертор (НЕ)

Слайд 21

Описание слайда:

Логическое умножение Конъюнктор

Слайд 22

Описание слайда:

Активный логический уровень однозначно задает состояние на выходе элемента независимо от логических уровней на остальных входах

Слайд 23

Описание слайда:

Логическое умножение (2И)

Слайд 24

Описание слайда:

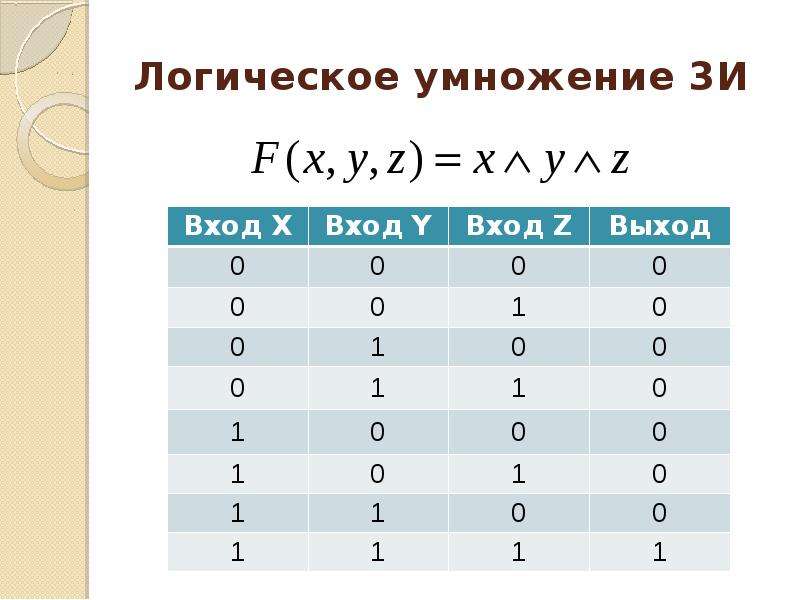

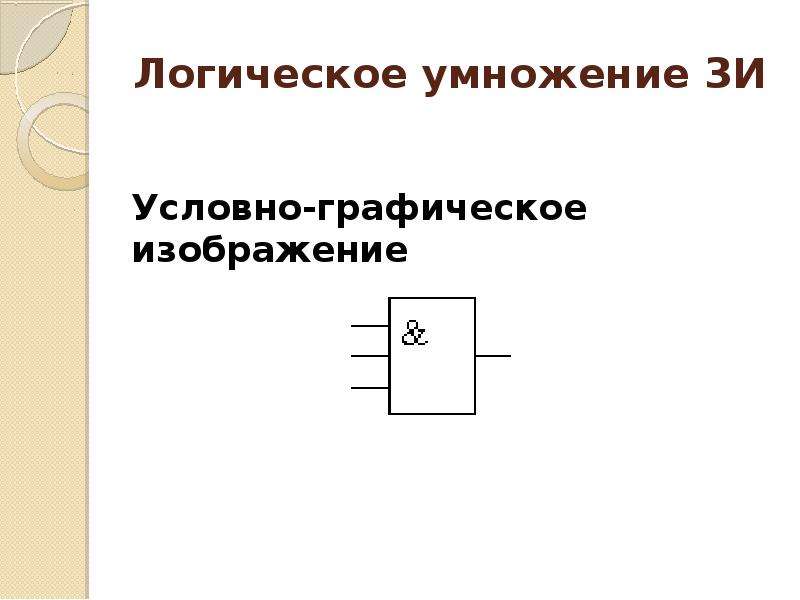

Логическое умножение 3И

Слайд 25

Описание слайда:

Логическое умножение 3И

Слайд 26

Описание слайда:

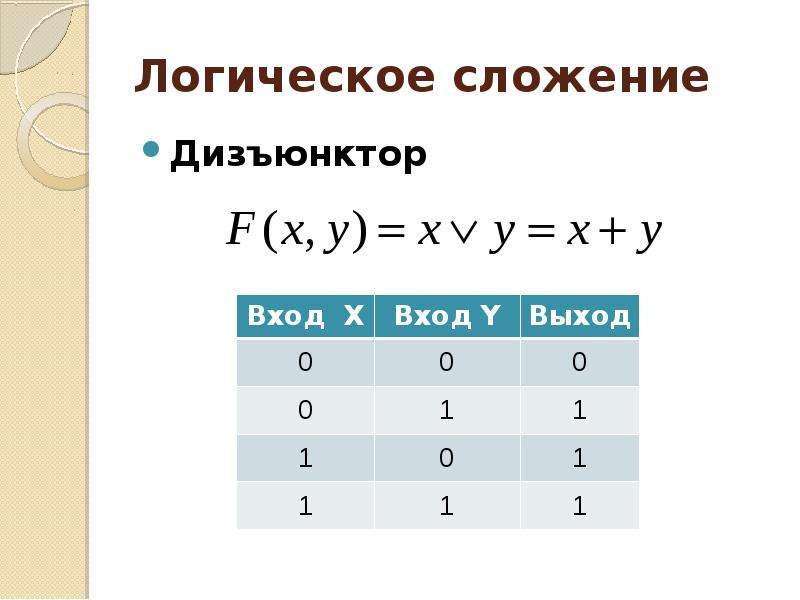

Логическое сложение Дизъюнктор

Слайд 27

Описание слайда:

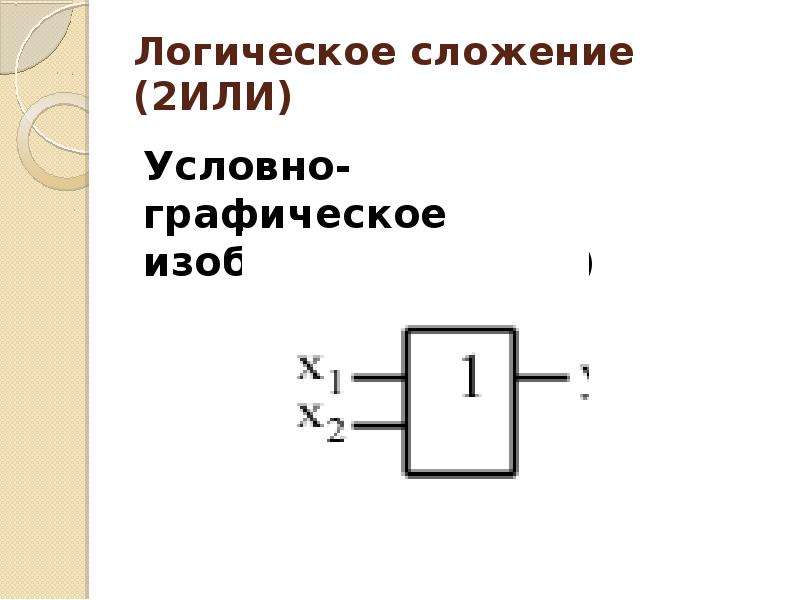

Логическое сложение (2ИЛИ)

Слайд 28

Описание слайда:

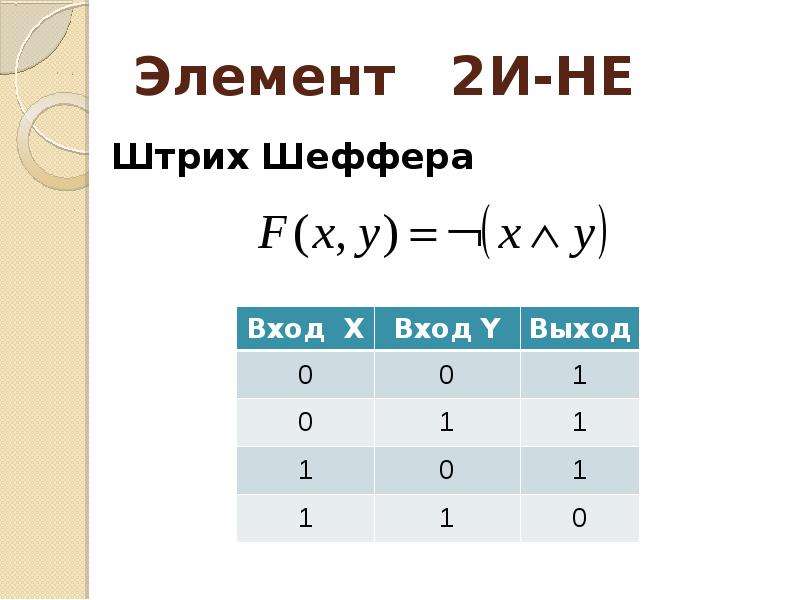

Элемент 2И-НЕ

Слайд 29

Описание слайда:

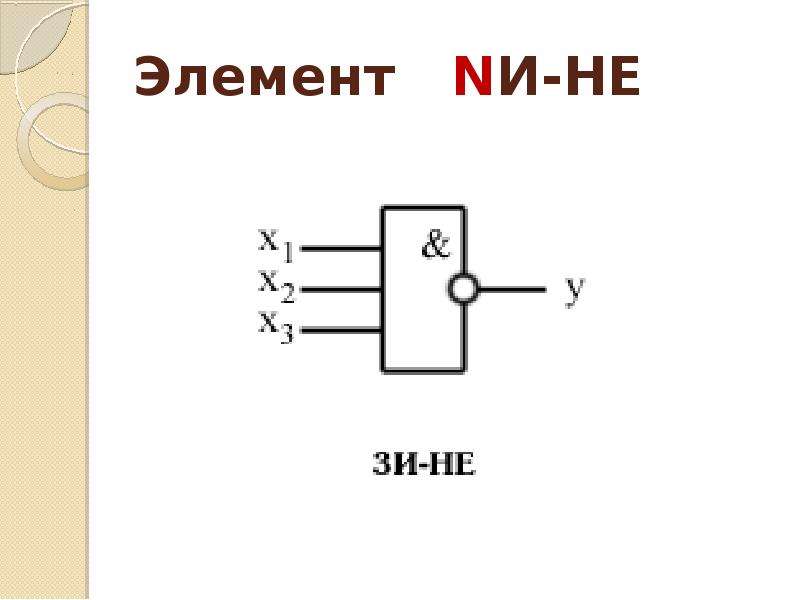

Элемент NИ-НЕ

Слайд 30

Описание слайда:

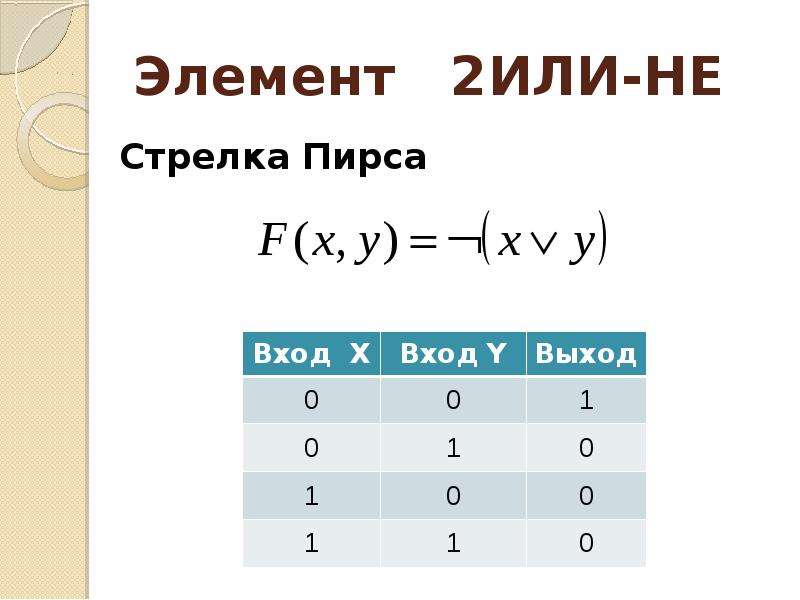

Элемент 2ИЛИ-НЕ

Слайд 31

Описание слайда:

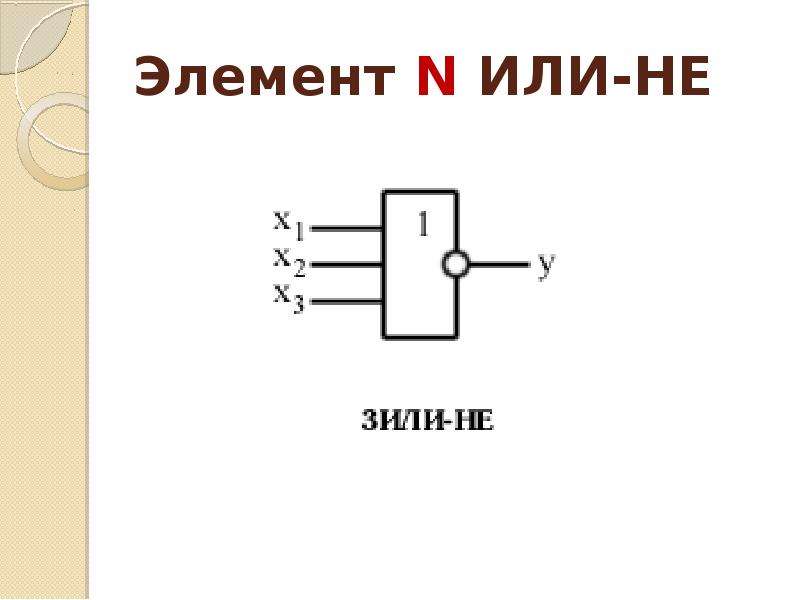

Элемент N ИЛИ-НЕ

Слайд 32

Описание слайда:

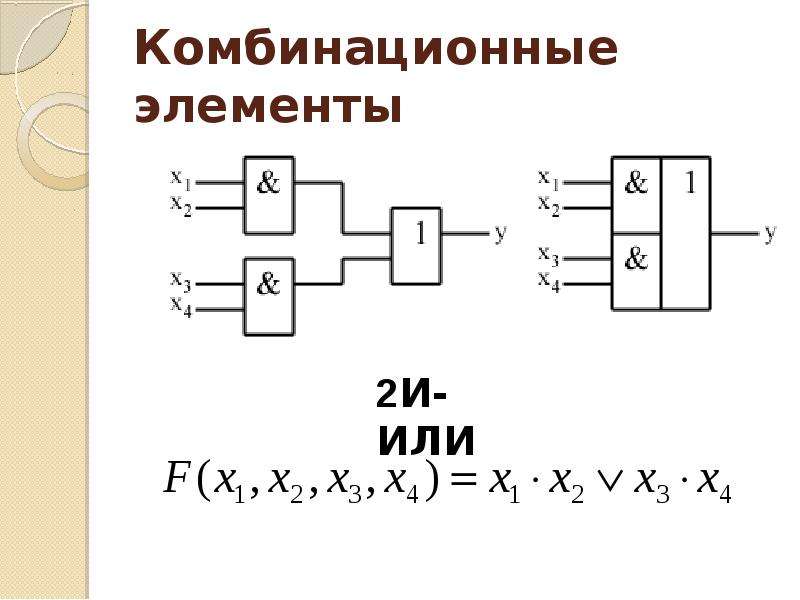

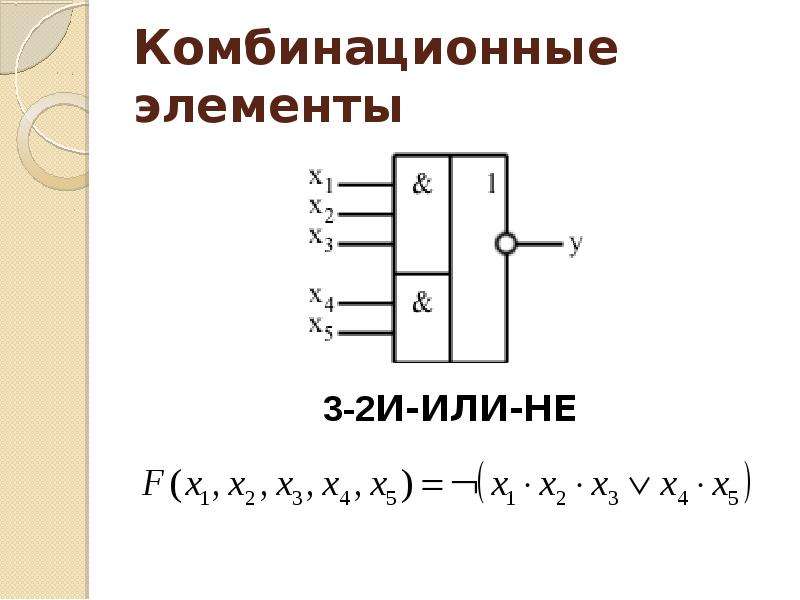

Комбинационные элементы

Слайд 33

Описание слайда:

Комбинационные элементы

Слайд 34

Описание слайда:

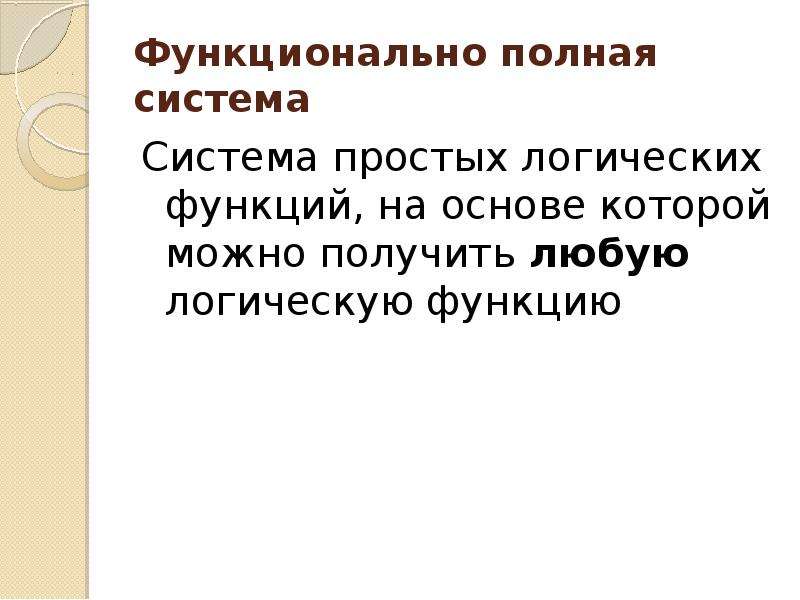

Функционально полная система Система простых логических функций, на основе которой можно получить любую логическую функцию

Слайд 35

Описание слайда:

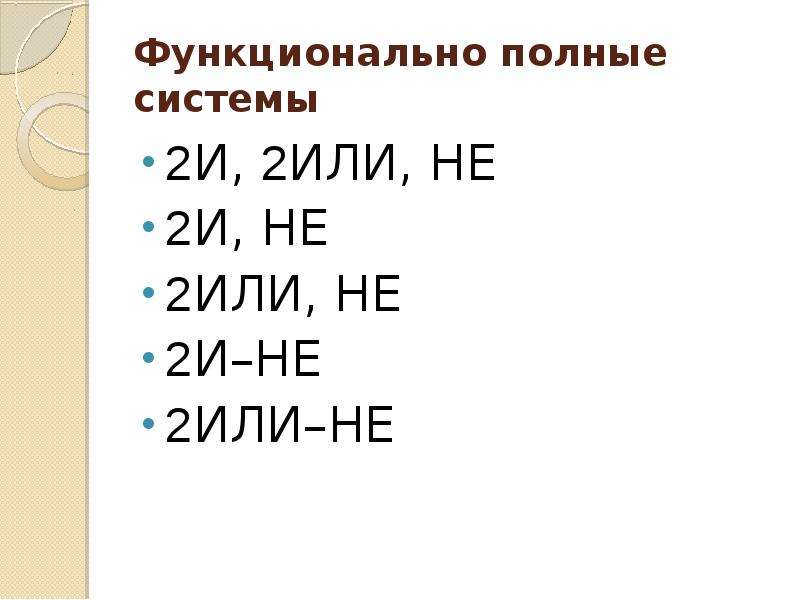

Функционально полные системы 2И, 2ИЛИ, НЕ 2И, НЕ 2ИЛИ, НЕ 2И–НЕ 2ИЛИ–НЕ

Слайд 36

Описание слайда:

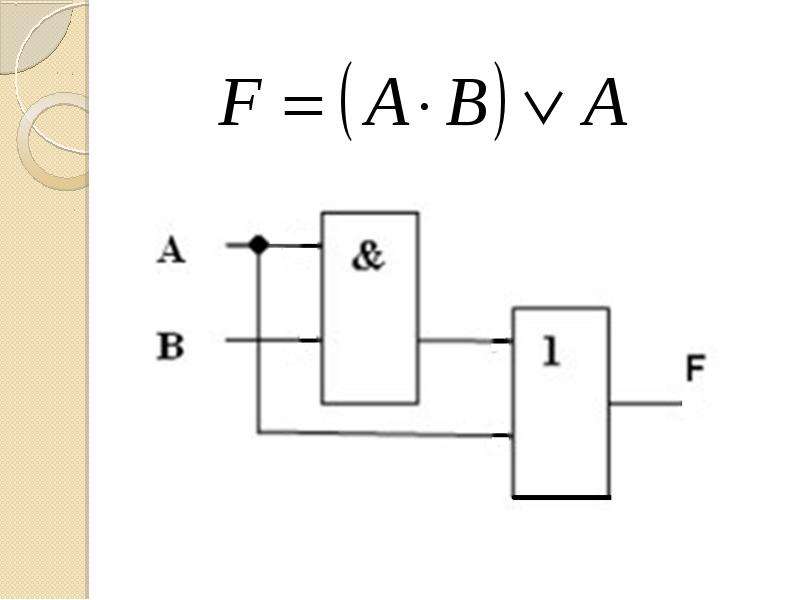

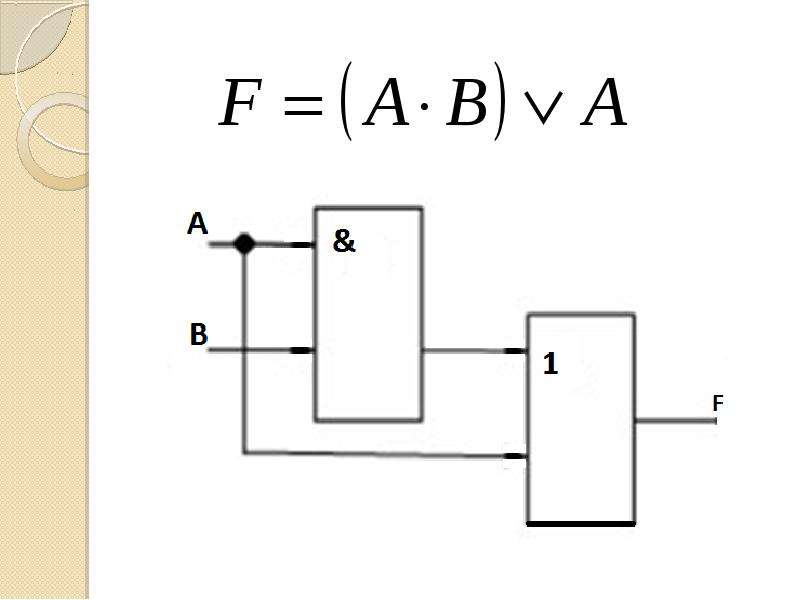

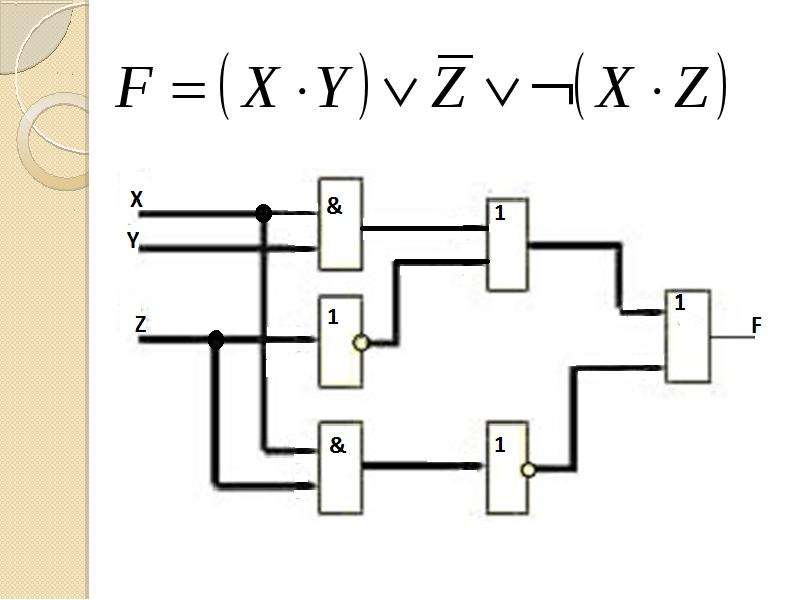

Реализация цифровых устройств по заданным формулам

Слайд 37

Описание слайда:

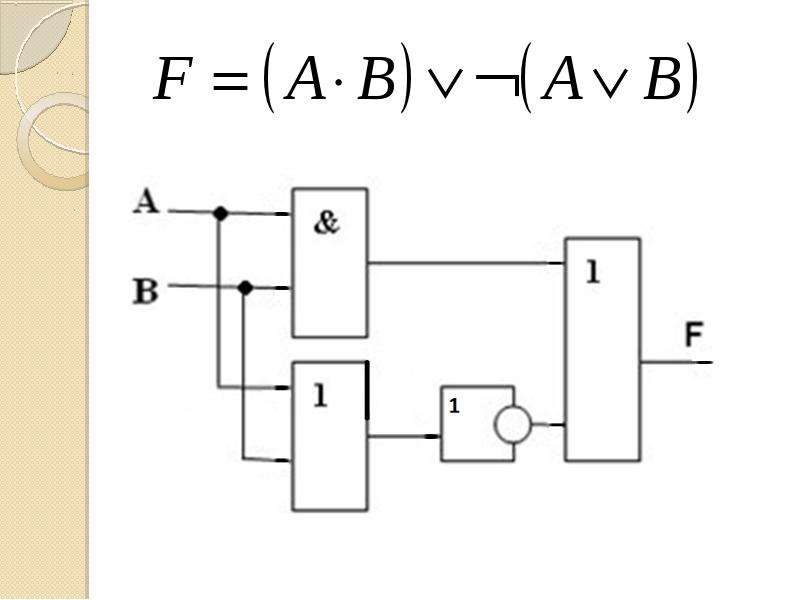

Слайд 38

Описание слайда:

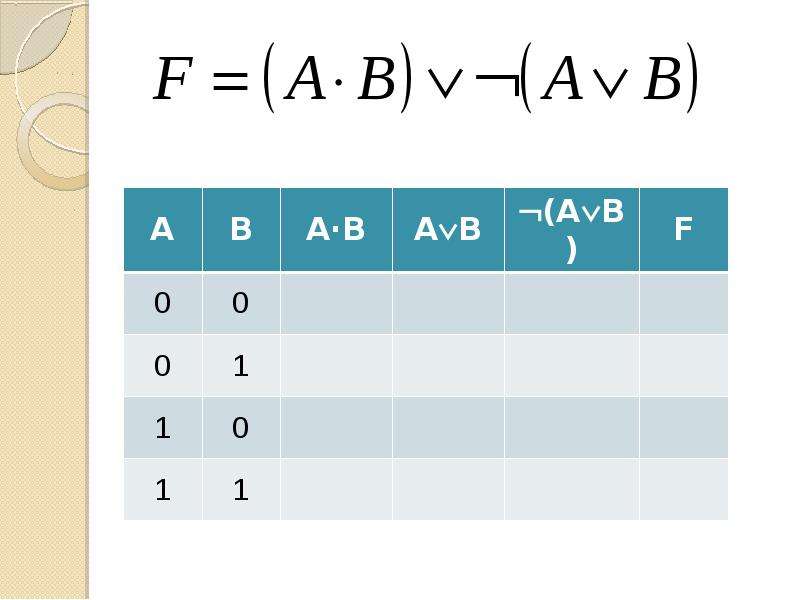

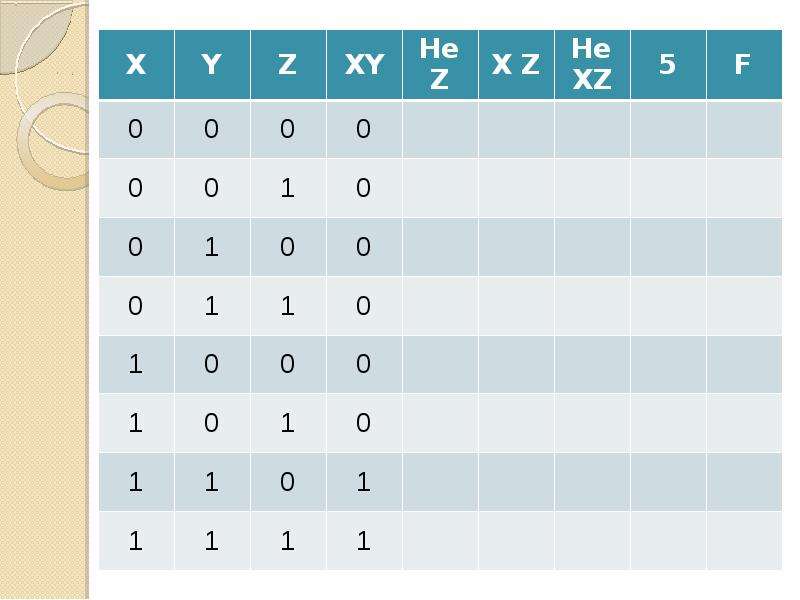

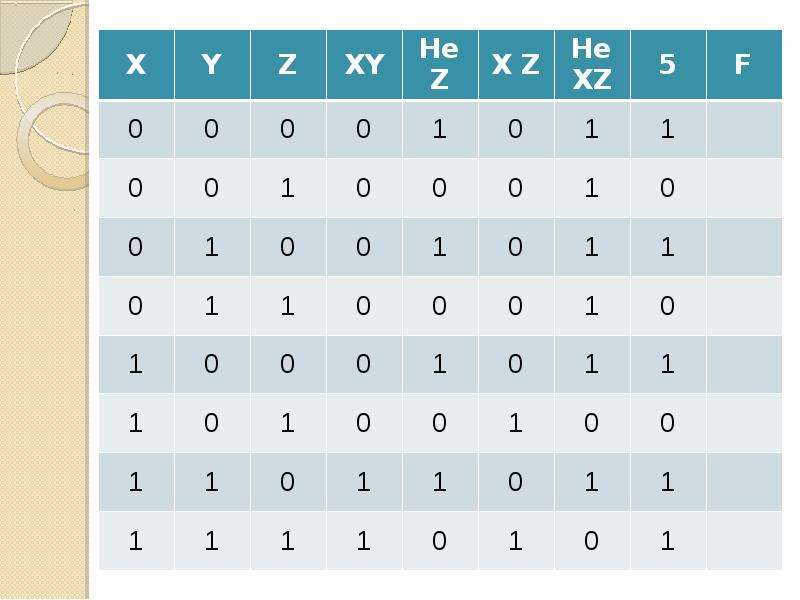

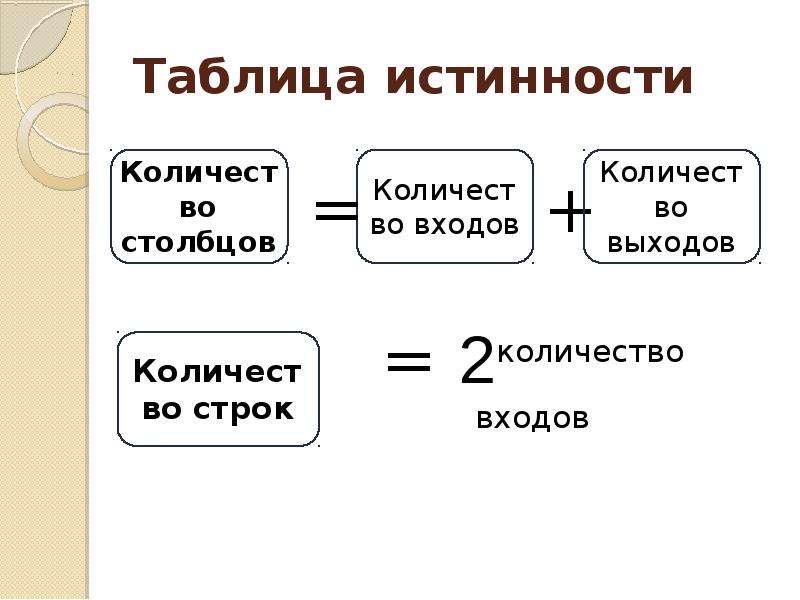

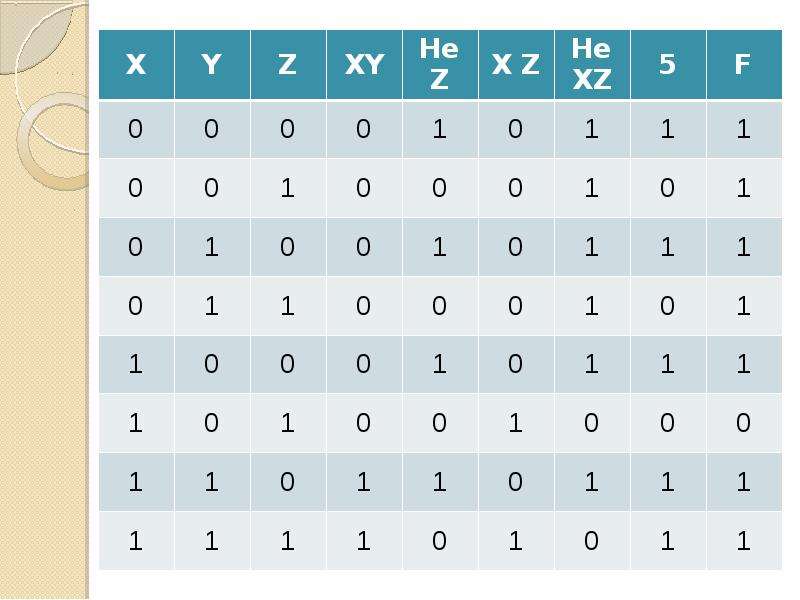

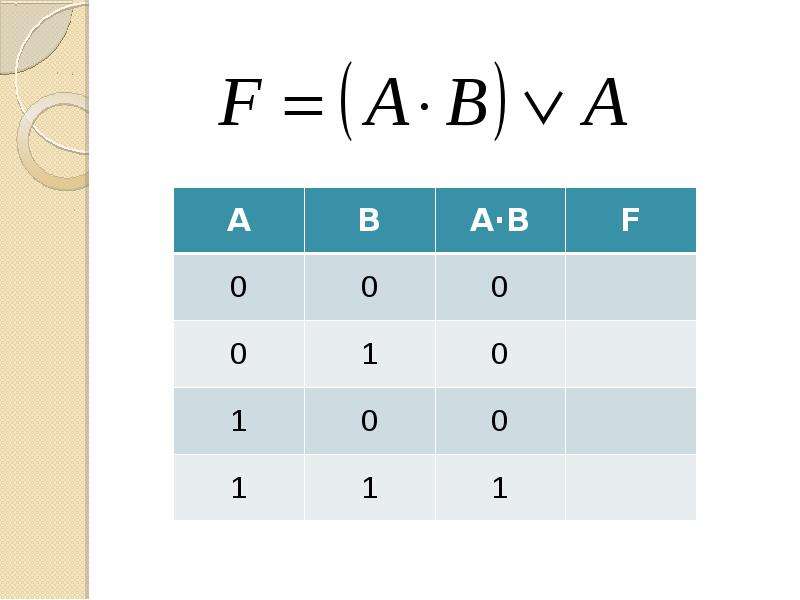

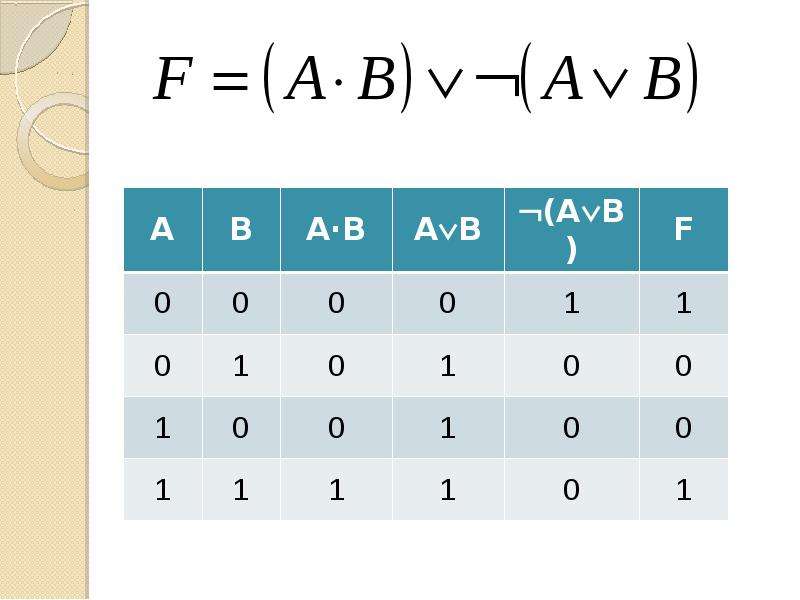

Построение таблиц истинности 1.Определяем количество входов 2. Количество строк в таблице 3.Определяем количество действий 4. Количество столбцов в таблице = количество входов + количество действий 5.Заполняем таблицу

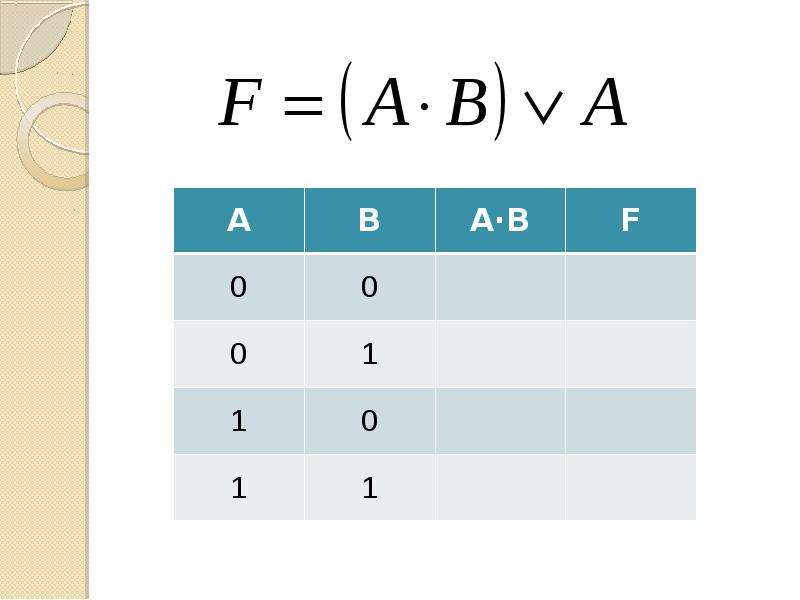

Слайд 39

Описание слайда:

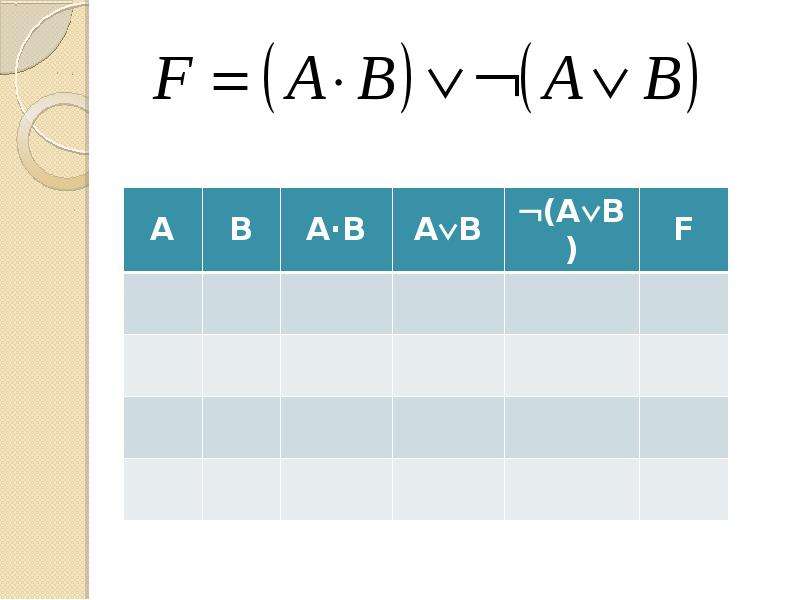

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

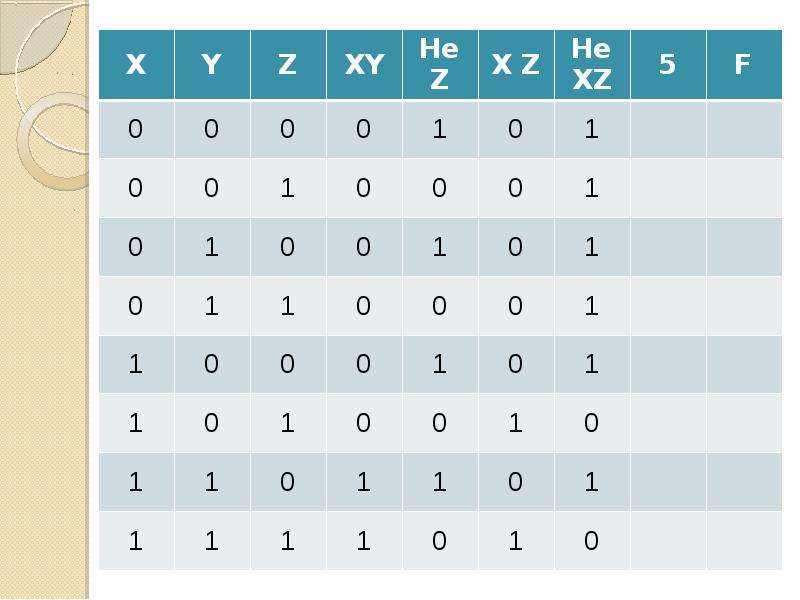

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

Слайд 59

Описание слайда:

Слайд 60

Описание слайда:

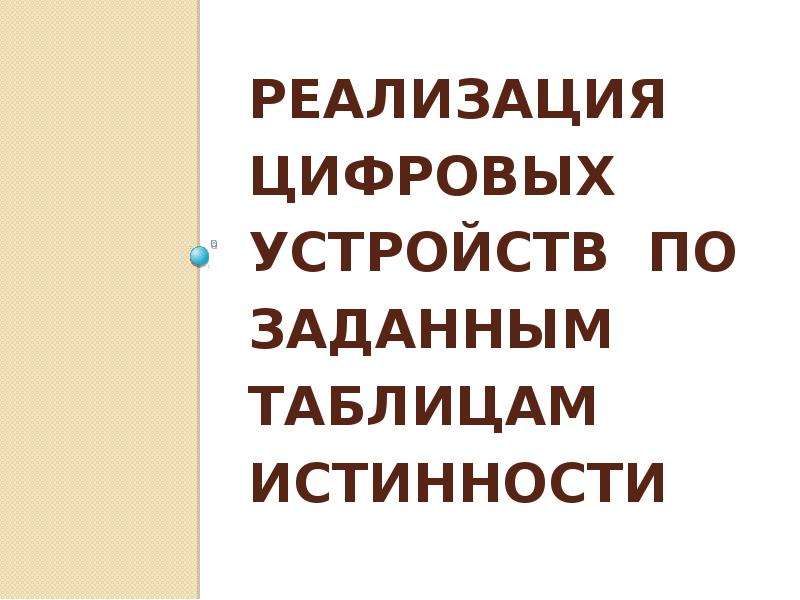

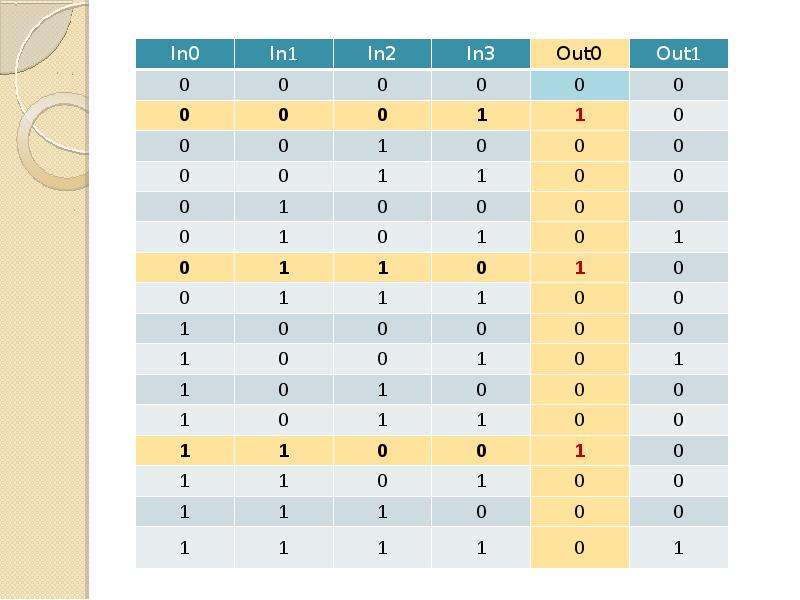

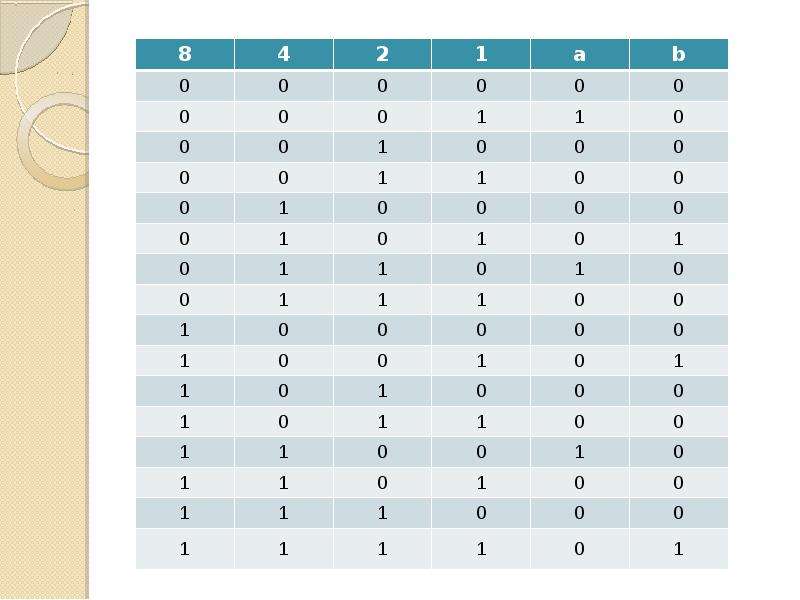

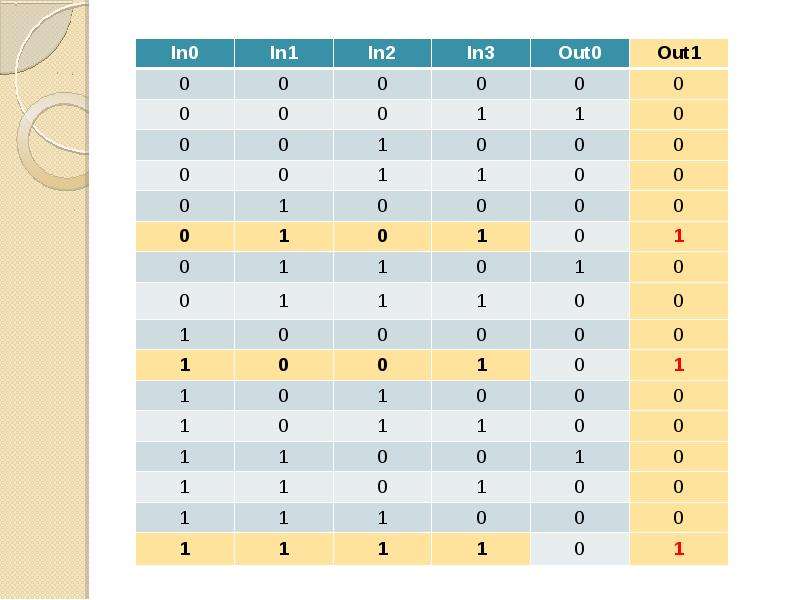

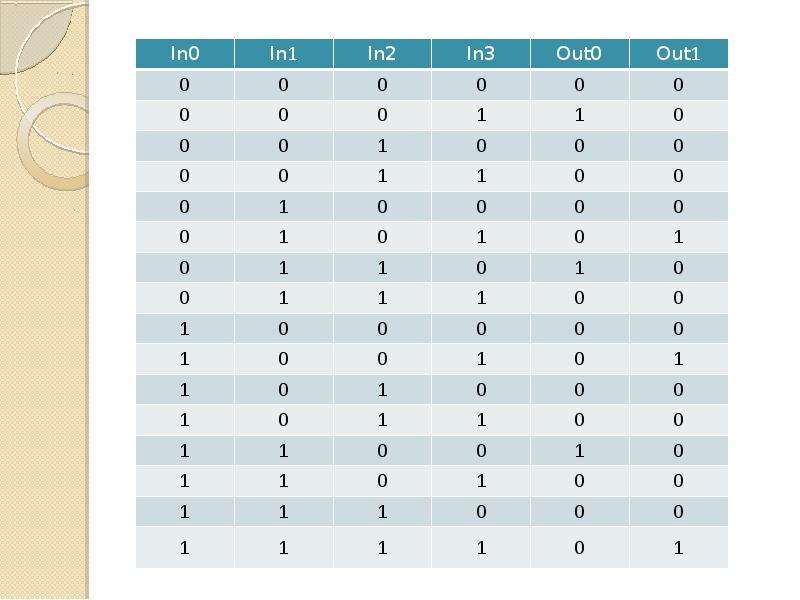

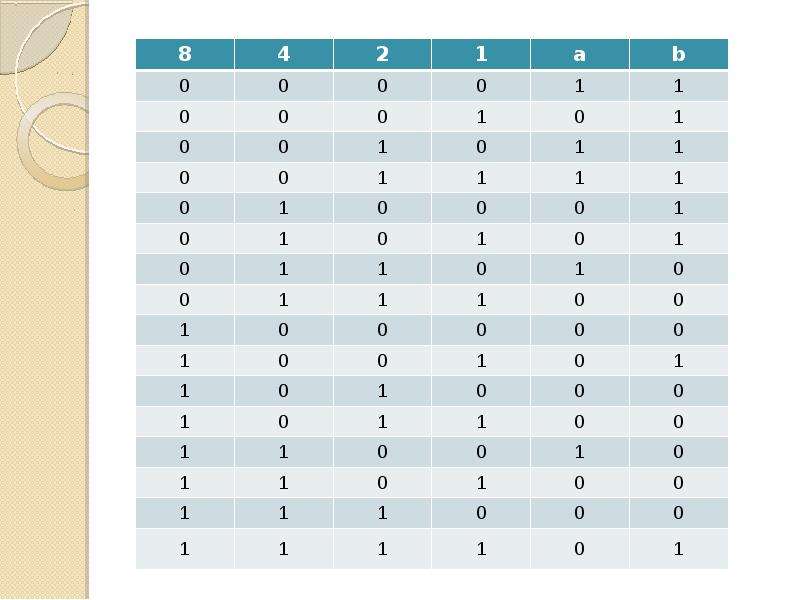

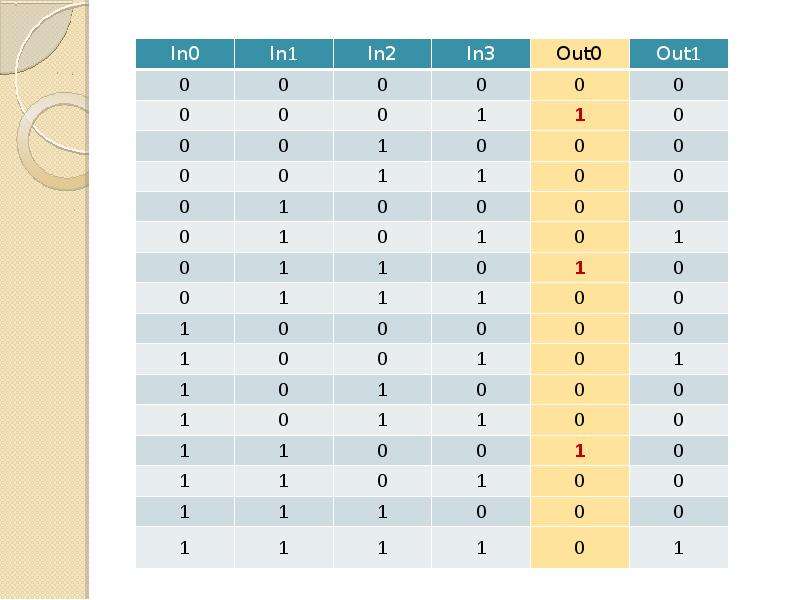

Реализация цифровых устройств по заданным таблицам истинности

Слайд 61

Описание слайда:

Слайд 62

Описание слайда:

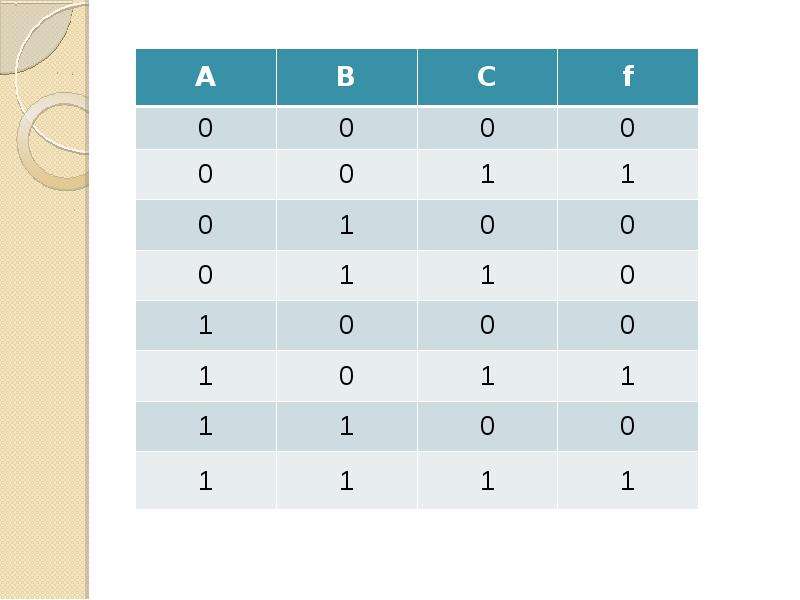

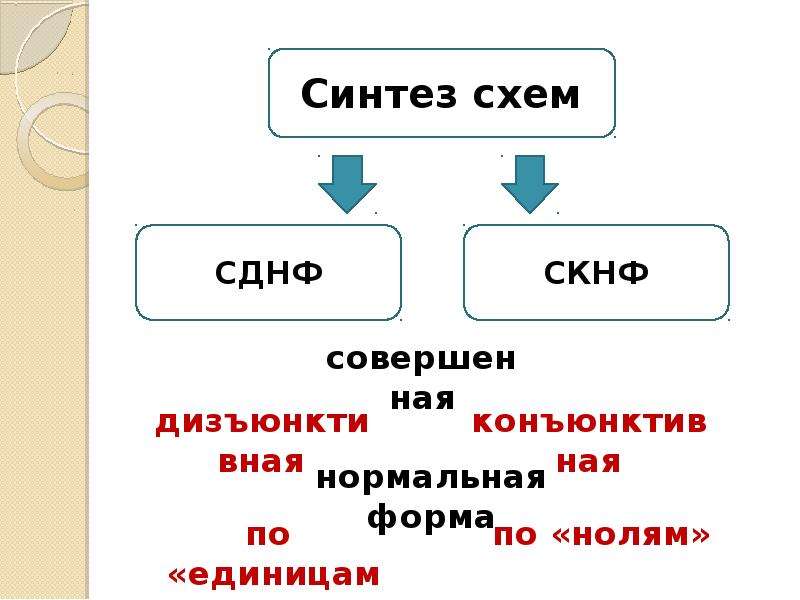

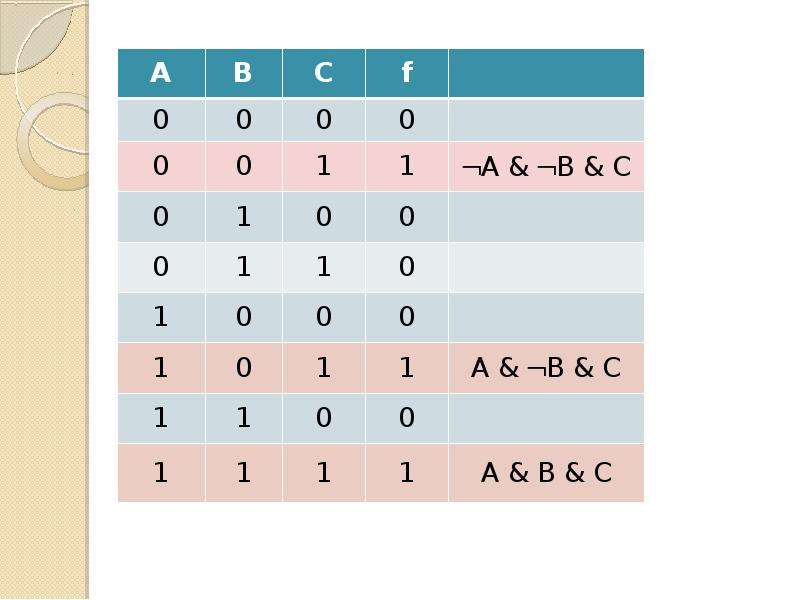

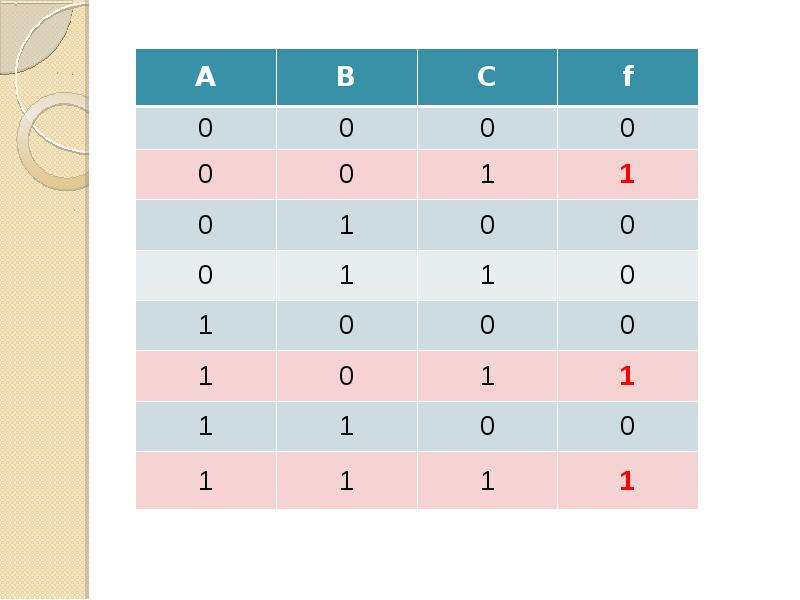

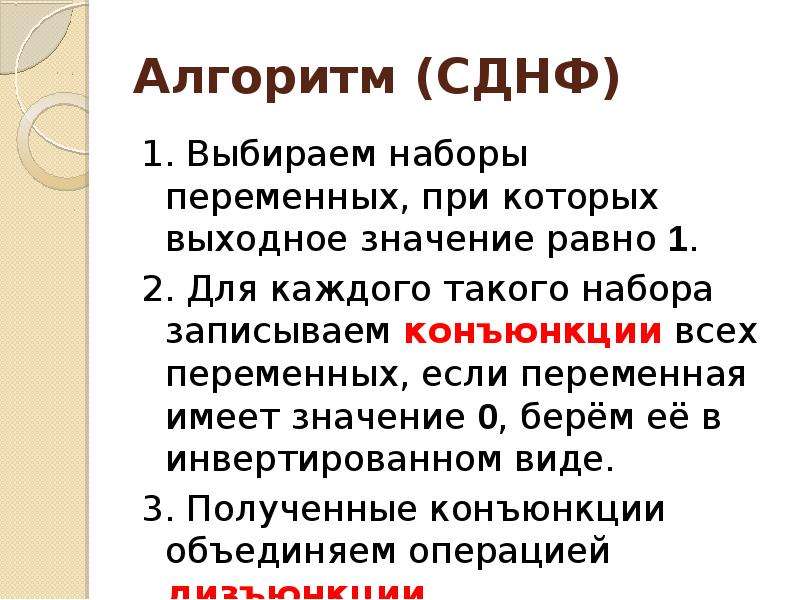

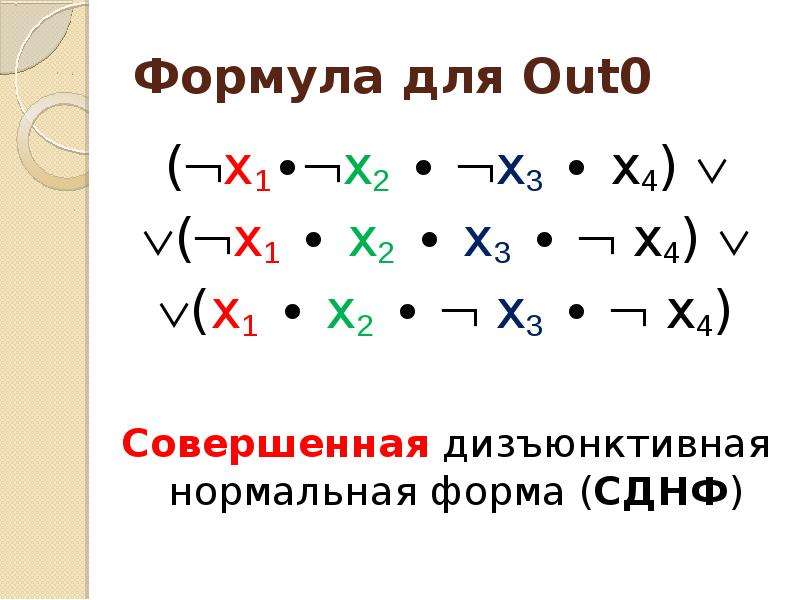

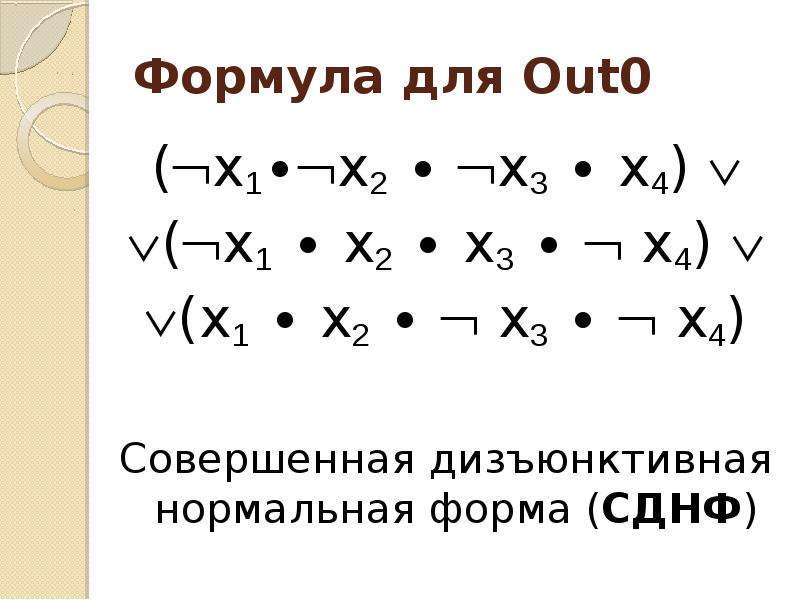

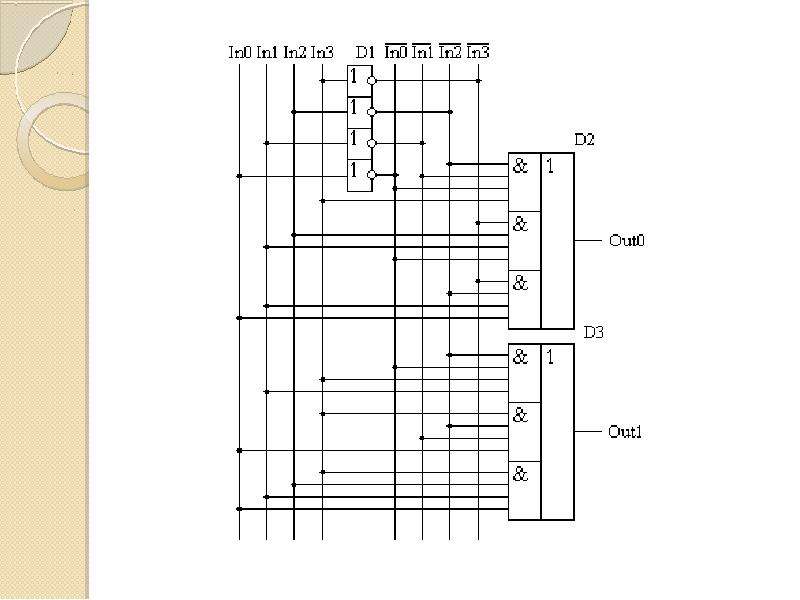

Алгоритм (СДНФ) 1. Выбираем наборы переменных, при которых выходное значение равно 1. 2. Для каждого такого набора записываем конъюнкции всех переменных, если переменная имеет значение 0, берём её в инвертированном виде. 3. Полученные конъюнкции объединяем операцией дизъюнкции

Слайд 63

Описание слайда:

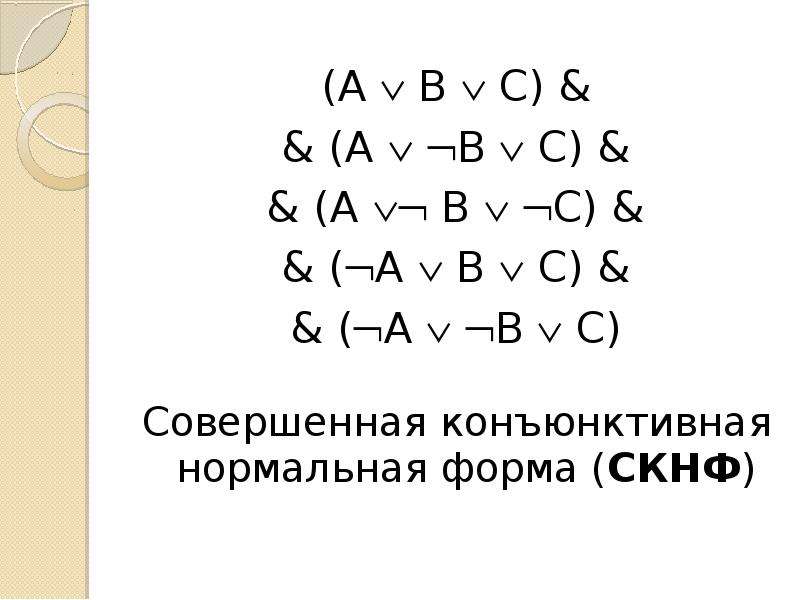

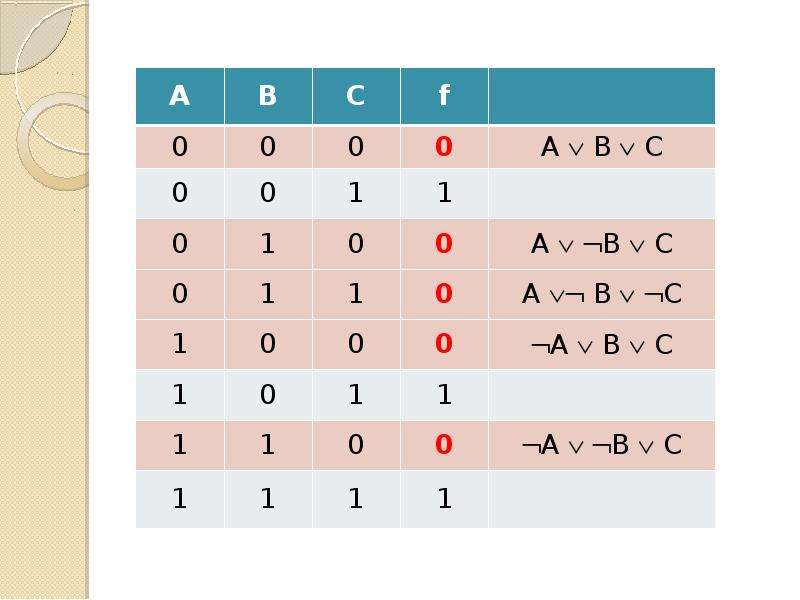

Алгоритм (СКНФ) 1. Выбираем наборы переменных, при которых выходное значение равно 0. 2. Для каждого такого набора записываем дизъюнкции всех переменных, если переменная имеет значение 1, берём её в инвертированном виде. 3. Полученные дизъюнкции объединяем операцией конъюнкции
