Магистральды төменгі жиілікті симметриялы кабельдер

Слайд 2

Описание слайда:

Кабель дегеніміз -электрлік– сырты қорғағыш қаптамамен қапталған, бір не бірнеше оқшауланған өткізгіштерден тұратын өткізгіш. Кабель электр энергиясын және сигналдарды қашықтыққа жеткізу үшін пайдаланылады.

Слайд 3

Описание слайда:

Оқшаулағыш материалдардың түріне, тізбектердің орналасу тәртібіне байланысты кабельдер төменгі жиілікті және жоғары жиілікті болып бөлінеді. Төменгі жиілікті симметриялы кабельдер, әсіресе дыбыстық жиілікті спектрлік кабельдер көп арналы байланыстар жасау үшін пайдаланылады. Олардың спектрлік ауқымы жүздеген кГц-ті қамтиды.

Слайд 4

Описание слайда:

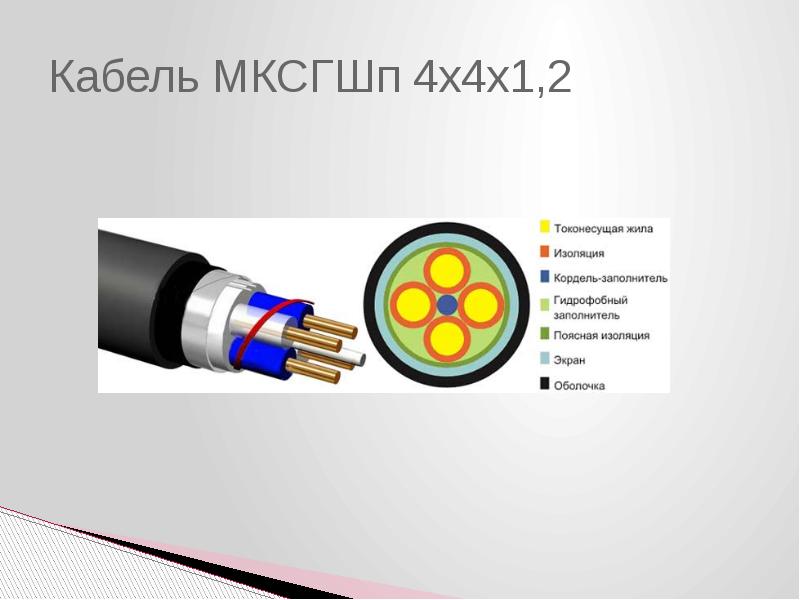

Кабель МКСГШп 4х4х1,2

Слайд 5

Описание слайда:

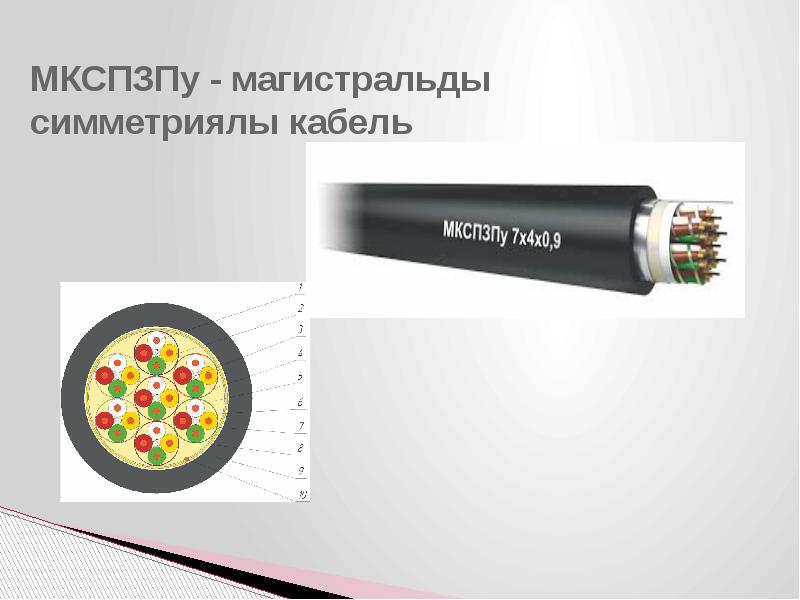

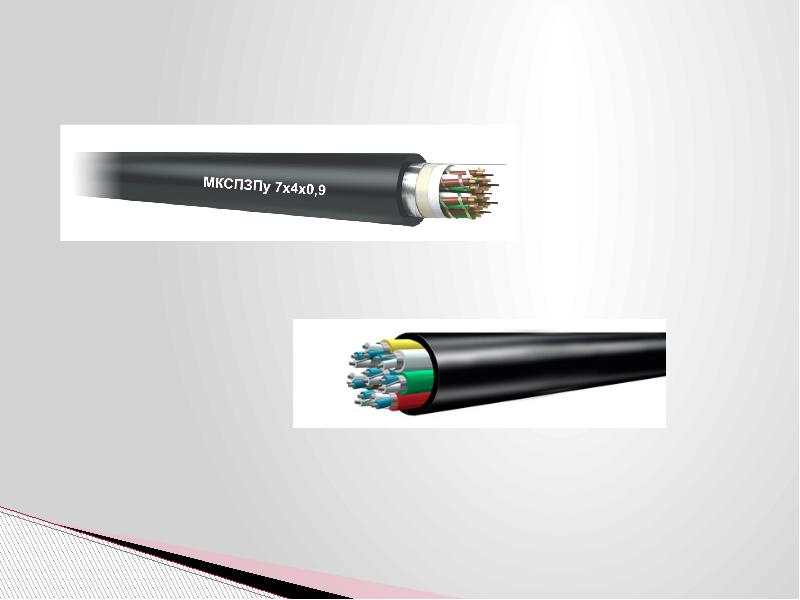

МКСПЗПу - магистральды симметриялы кабель

Слайд 6

Описание слайда:

Конструкциясы 1. 0,9 мм немесе 1,4 мм диаметрі бар мыс; 2. Изоляция –төменгі қысымды полиэтилен 3. Кордель заполнитель; 4. Обмотка цветными лентами – идентификация четвёрок в сердечнике. Цветовое кодирование в соответствии с СТ ТОО 143-1930-10-16-71-2014; 5. Водоблокирующий элемент – гидрофобный заполнитель; 6. Обмотка сердечника нетканным материалом; 7 Белдеулі оқшаулағыш Конструкциясы 1. 0,9 мм немесе 1,4 мм диаметрі бар мыс; 2. Изоляция –төменгі қысымды полиэтилен 3. Кордель заполнитель; 4. Обмотка цветными лентами – идентификация четвёрок в сердечнике. Цветовое кодирование в соответствии с СТ ТОО 143-1930-10-16-71-2014; 5. Водоблокирующий элемент – гидрофобный заполнитель; 6. Обмотка сердечника нетканным материалом; 7 Белдеулі оқшаулағыш 8.Экран – алюминді полиэтилен лентасы; 9.Қабықша (оболочка) 10. Медный лужёный провод.

Слайд 7

Описание слайда:

Магистральды симметриялы кабель конструкциясы: Магистральды симметриялы кабель конструкциясы: 1 Мыс өткізгіштік 2 Оқшаулағыш 3 Белдеулі оқшаулағыш 4 Экран 5 Металл қорғаныс қабаты 6 Жастықша 7 Бронь 8 Бронь жамылғысы

Слайд 8

Описание слайда:

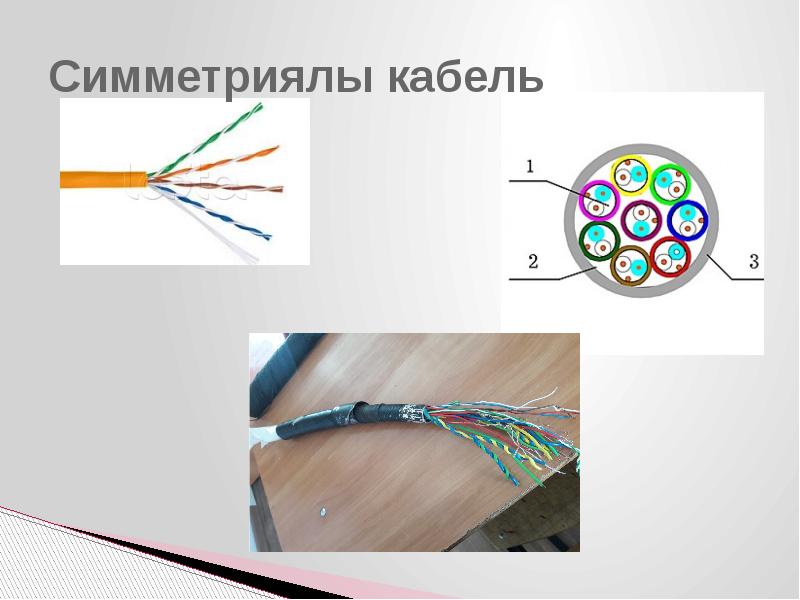

Симметриялы кабель

Слайд 9

Описание слайда:

Симметриялы кабельдердің 8 есу түрі бар.Олар: Симметриялы кабельдердің 8 есу түрі бар.Олар: 1. Шоғырлы есу 2. Орамды есу 3. Жұпты есу 4. Үштік есу 5. Жұлдызды есу 6. Екілік жұпты есу 7. Екілік жұлдызды есу 8. Сегіздік есу

Слайд 10

Описание слайда:

Шоғырлы есу- топтарды алдымен оншақты топтардан тұратын орамдарға еседі, содан кейін олардың барлығы бірге есіледі де кабель өзекшесін құрайды. Шоғырлы есу- топтарды алдымен оншақты топтардан тұратын орамдарға еседі, содан кейін олардың барлығы бірге есіледі де кабель өзекшесін құрайды. Орамды есу- орамды тізбектей бес топтың біреуінен тұратын, центрлес қабатпен орталық орамды айналдыра орналастырады. Жұпты есу- екі оқшауланған сымдарды 300 мм немесе 1200 мм қадаммен еседі. Үштік есу- мыс сымдарда ішкі электр сымдарын жөңдеу үшін қолданылады.

Слайд 11

Описание слайда:

Жұлдызды есу – оқшауланған 4 сымды бірге квадрат бұрыштары бойынша 150:300 мм қадаммен еседі. Жұлдызды есу – оқшауланған 4 сымды бірге квадрат бұрыштары бойынша 150:300 мм қадаммен еседі. Екілік жұпты есу- алдын –ала есілген екі жұпты бірге еседі де, екілік жұпты есуді жасайды. Екілік жұлдызды есу- әр түрлі қадаммен есілген 4 жұп бірге топтастырылады. Сегіздік есу- оқшауланған сегіз сым өзекше бойында центрлес орналастырылады.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Қолдану аймағы: магистральды байланыста, ішкі аймақтардағы бастапқы желілерде, қалалық телефон желілерінің байланыс желілерінде, цифрлық беру жүйелерінде, аналогтық тарату жүйелерінде қолданылады. Қолдану аймағы: магистральды байланыста, ішкі аймақтардағы бастапқы желілерде, қалалық телефон желілерінің байланыс желілерінде, цифрлық беру жүйелерінде, аналогтық тарату жүйелерінде қолданылады.

Слайд 14

Описание слайда:

Оқшаулау әдетте қағаздан және полиэтиленнен және арнайы жіптен жасалған. Төмен жиілікті телефондық кабельдердің корпусы монтаж жағдайына байланысты металл және синтетикалық материалдардан (полиэтилен) де болуы мүмкін. Оқшаулау әдетте қағаздан және полиэтиленнен және арнайы жіптен жасалған. Төмен жиілікті телефондық кабельдердің корпусы монтаж жағдайына байланысты металл және синтетикалық материалдардан (полиэтилен) де болуы мүмкін.

Слайд 15

Описание слайда:

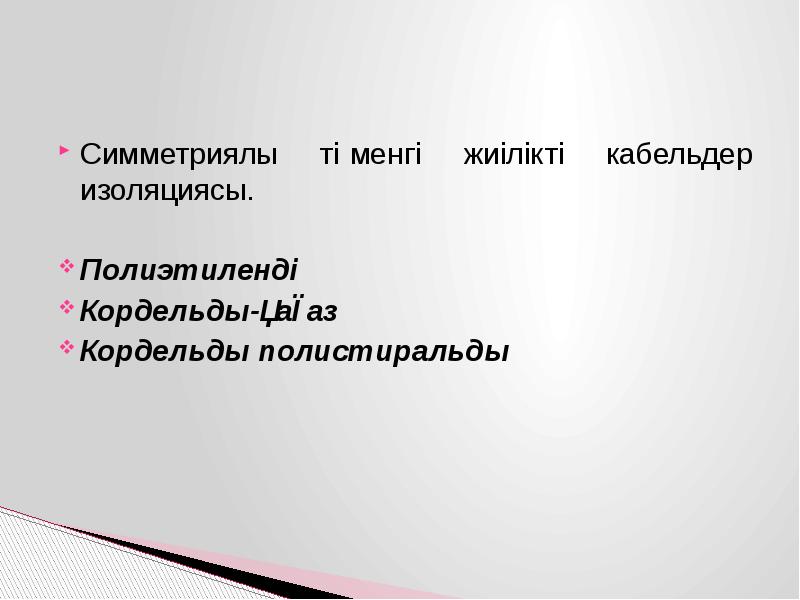

Симметриялы төменгі жиілікті кабельдер изоляциясы. Симметриялы төменгі жиілікті кабельдер изоляциясы. Полиэтиленді Кордельды-қағаз Кордельды полистиральды
