Вы можете ознакомиться и скачать презентацию на тему Магнетизм. Структурно-логическая схема. Доклад-сообщение содержит 11 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Содержание Структурно-логическая схема Условные обозначения Словарь Утверждения

Слайд 3

Описание слайда:

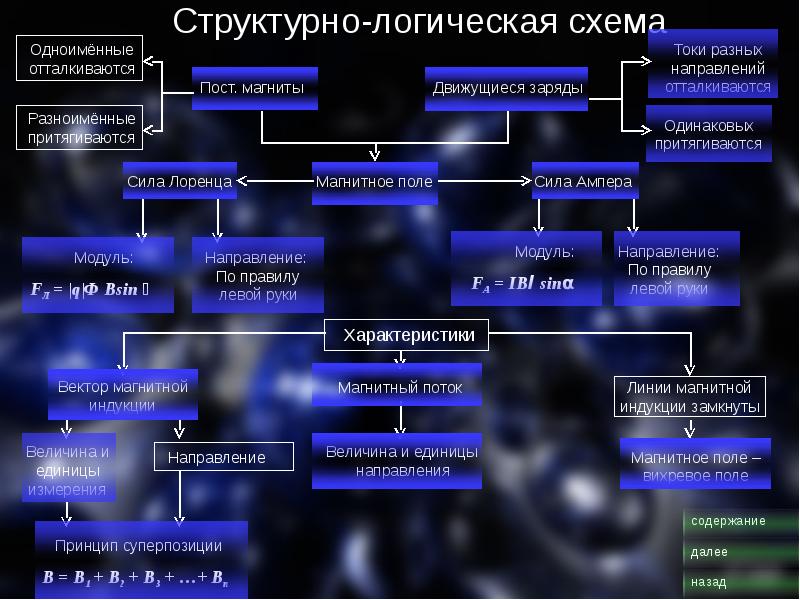

Структурно-логическая схема

Слайд 4

Описание слайда:

Условные обозначения B – вектор магнитной индукции [Тл] – Тесла B = Fmax/I∆l FA – сила Ампера [Н] – Ньютон FA = IBl sin⍺ , где l - длина проводника, находящегося в магнитном поле; I – сила тока; sin⍺ - синус угла между вектором магнитной индукции и силой тока; B – вектор магнитной индукции. FЛ – сила Лоренца [Н] – Ньютон FЛ = |q|Ʊ Bsin ⍺ , где Ʊ – скорость движения частиц; q– заряд частицы; sin⍺ - синус угла между вектором магнитной индукции и скоростью движения частиц; B – вектор магнитной индукции; Ф – магнитный поток [Вб] – Вебер Ф = BS cos ⍺ , где B – вектор магнитной индукции; S – площадь поперечного сечения проводника; cos ⍺ - косинус угла между нормалью и вектором магнитной индукции;

Слайд 5

Описание слайда:

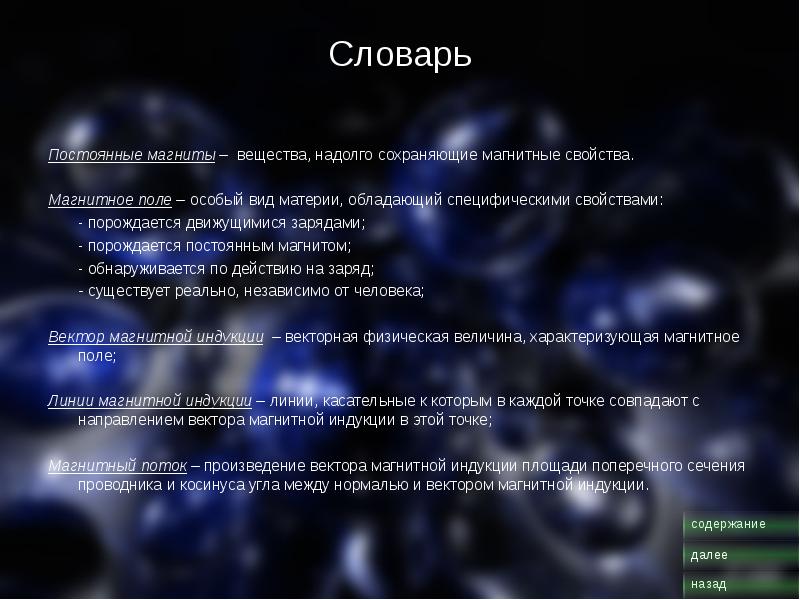

Словарь Постоянные магниты – вещества, надолго сохраняющие магнитные свойства. Магнитное поле – особый вид материи, обладающий специфическими свойствами: - порождается движущимися зарядами; - порождается постоянным магнитом; - обнаруживается по действию на заряд; - существует реально, независимо от человека; Вектор магнитной индукции – векторная физическая величина, характеризующая магнитное поле; Линии магнитной индукции – линии, касательные к которым в каждой точке совпадают с направлением вектора магнитной индукции в этой точке; Магнитный поток – произведение вектора магнитной индукции площади поперечного сечения проводника и косинуса угла между нормалью и вектором магнитной индукции.

Слайд 6

Описание слайда:

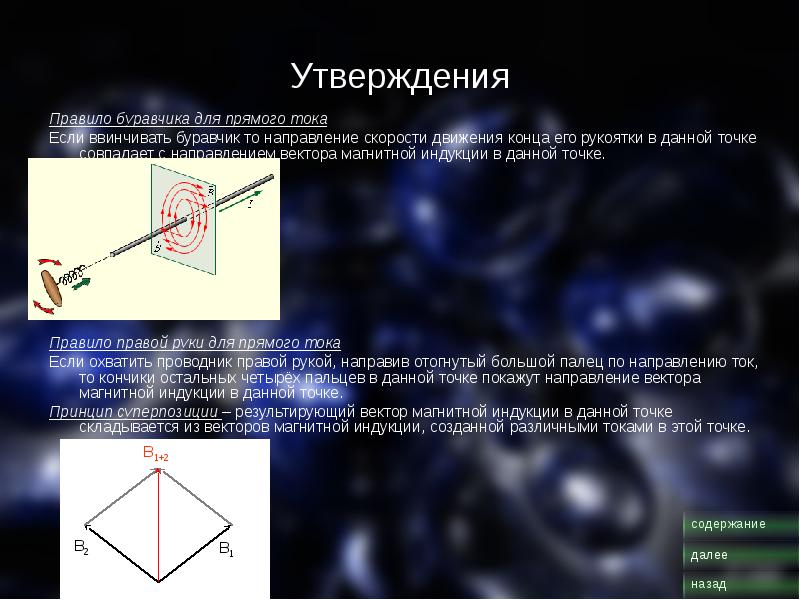

Утверждения Правило буравчика для прямого тока Если ввинчивать буравчик то направление скорости движения конца его рукоятки в данной точке совпадает с направлением вектора магнитной индукции в данной точке. Правило правой руки для прямого тока Если охватить проводник правой рукой, направив отогнутый большой палец по направлению ток, то кончики остальных четырёх пальцев в данной точке покажут направление вектора магнитной индукции в данной точке. Принцип суперпозиции – результирующий вектор магнитной индукции в данной точке складывается из векторов магнитной индукции, созданной различными токами в этой точке.

Слайд 7

Описание слайда:

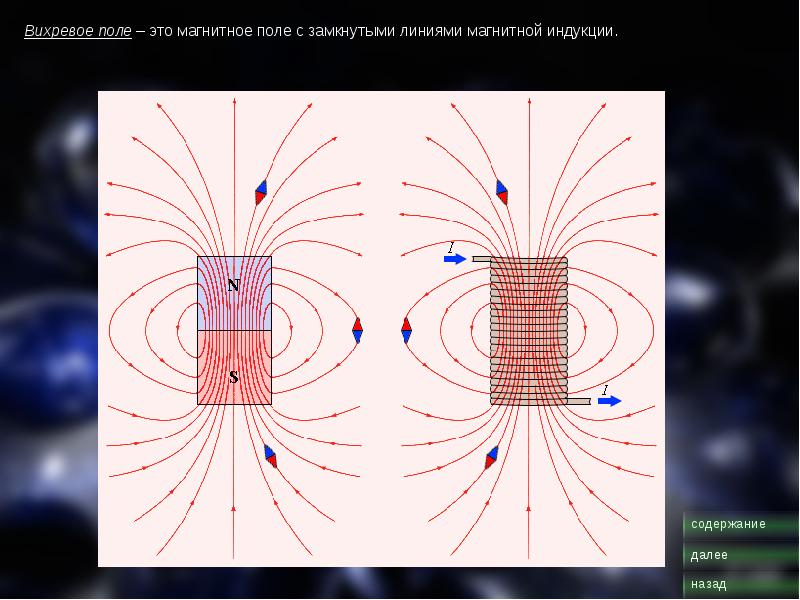

Вихревое поле – это магнитное поле с замкнутыми линиями магнитной индукции. Вихревое поле – это магнитное поле с замкнутыми линиями магнитной индукции.

Слайд 8

Описание слайда:

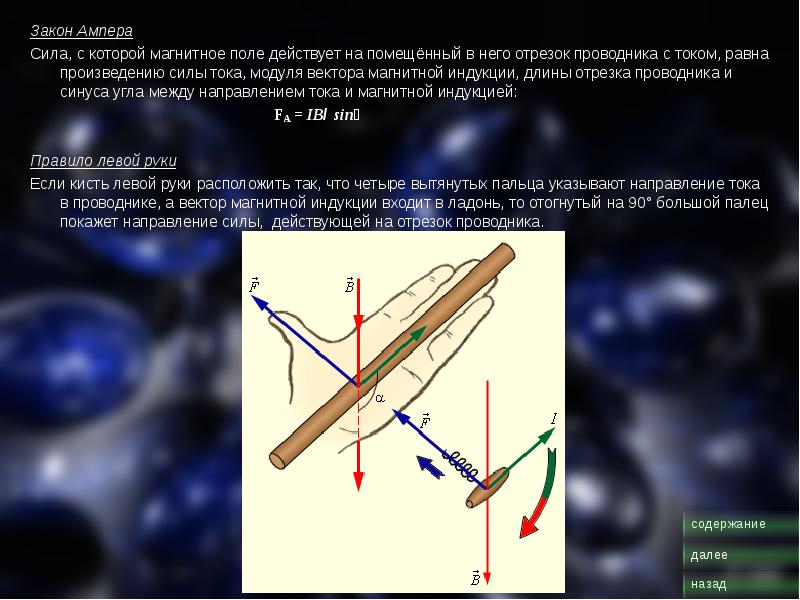

Закон Ампера Закон Ампера Сила, с которой магнитное поле действует на помещённый в него отрезок проводника с током, равна произведению силы тока, модуля вектора магнитной индукции, длины отрезка проводника и синуса угла между направлением тока и магнитной индукцией: FA = IBl sin⍺ Правило левой руки Если кисть левой руки расположить так, что четыре вытянутых пальца указывают направление тока в проводнике, а вектор магнитной индукции входит в ладонь, то отогнутый на 90° большой палец покажет направление силы, действующей на отрезок проводника.

Слайд 9

Описание слайда:

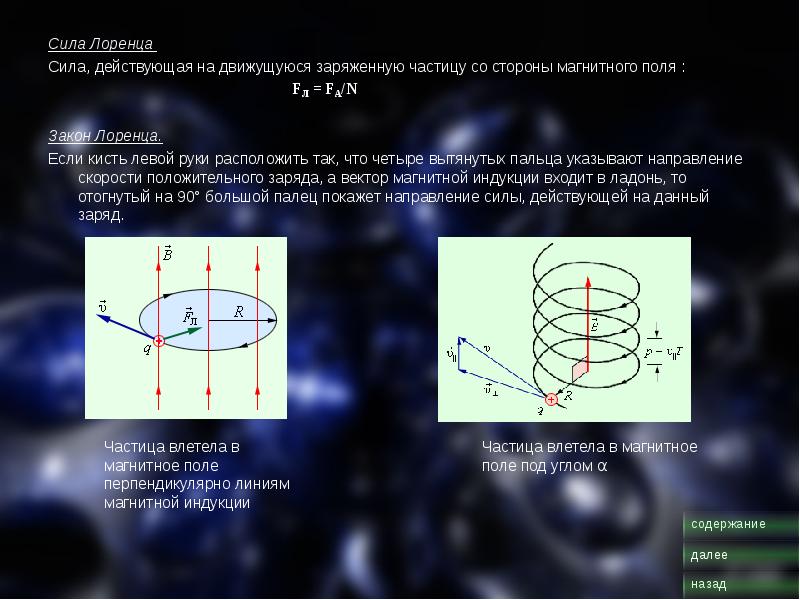

Сила Лоренца Сила Лоренца Сила, действующая на движущуюся заряженную частицу со стороны магнитного поля : FЛ = FA/N Закон Лоренца. Если кисть левой руки расположить так, что четыре вытянутых пальца указывают направление скорости положительного заряда, а вектор магнитной индукции входит в ладонь, то отогнутый на 90° большой палец покажет направление силы, действующей на данный заряд.
