Вы можете ознакомиться и скачать презентацию на тему Математическое моделирование. Контурно-графический анализ. Доклад-сообщение содержит 18 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

МАТЕМАТИЧЕСКОЕ МОДЕЛИРОВАНИЕ Задачи оптимизации

Слайд 2

Описание слайда:

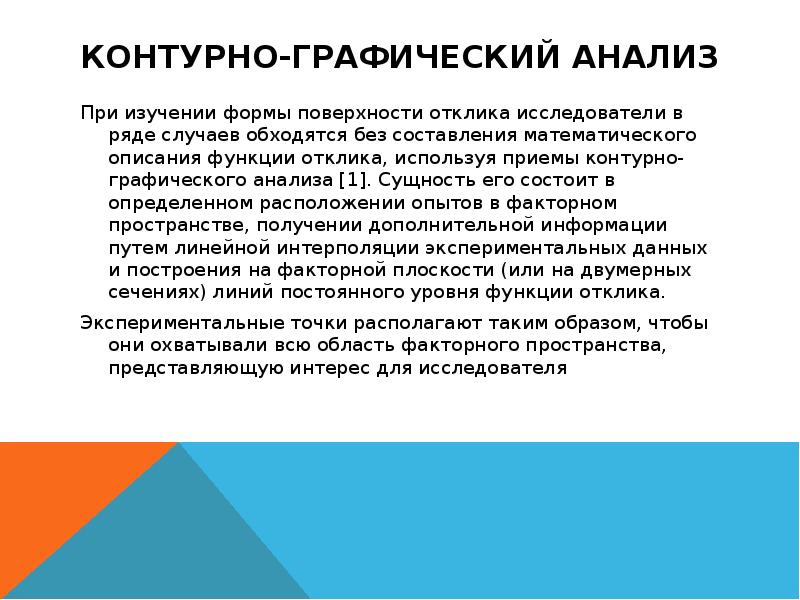

Контурно-графический анализ При изучении формы поверхности отклика исследователи в ряде случаев обходятся без составления математического описания функции отклика, используя приемы контурно-графического анализа [1]. Сущность его состоит в определенном расположении опытов в факторном пространстве, получении дополнительной информации путем линейной интерполяции экспериментальных данных и построения на факторной плоскости (или на двумерных сечениях) линий постоянного уровня функции отклика. Экспериментальные точки располагают таким образом, чтобы они охватывали всю область факторного пространства, представляющую интерес для исследователя

Слайд 3

Описание слайда:

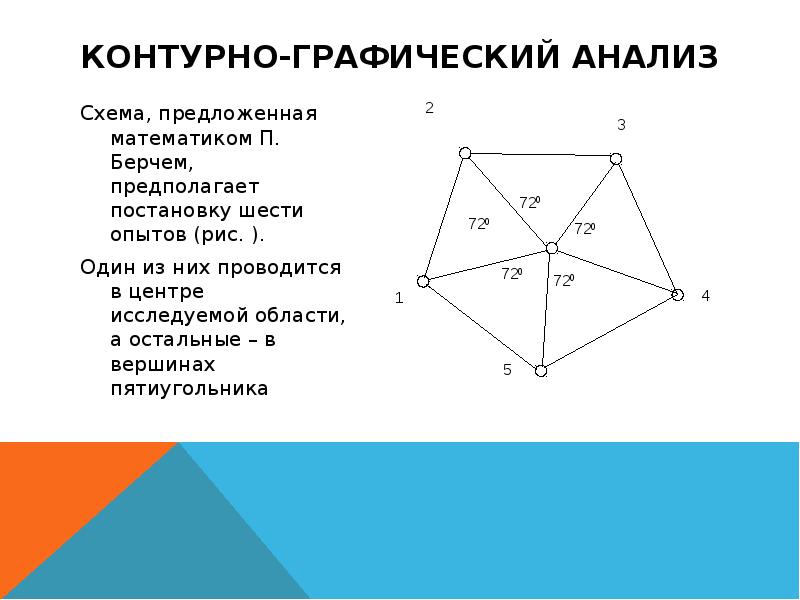

Контурно-графический анализ Схема, предложенная математиком П. Берчем, предполагает постановку шести опытов (рис. ). Один из них проводится в центре исследуемой области, а остальные – в вершинах пятиугольника

Слайд 4

Описание слайда:

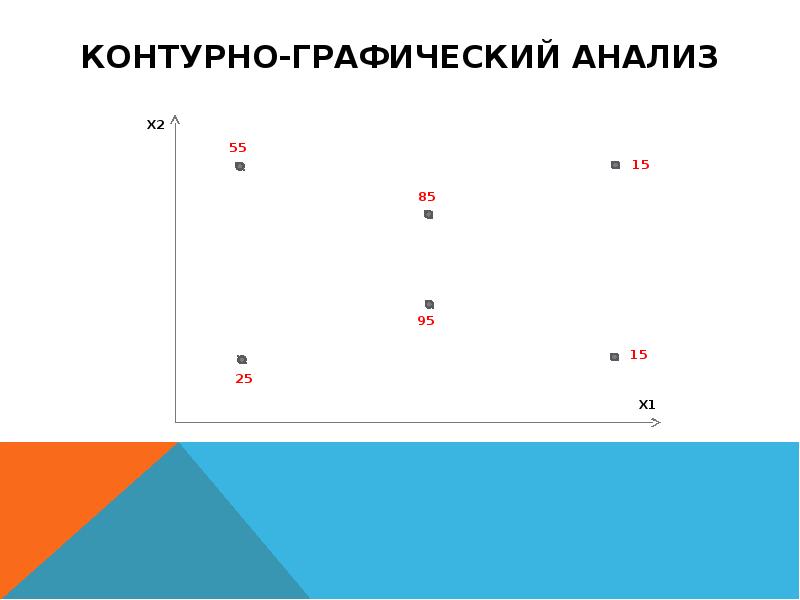

Контурно-графический анализ Схема математика В. Клеймана (рис.) требует постановки четырех опытов в вершинах прямоугольника и двух опытов – на его оси симметрии

Слайд 5

Описание слайда:

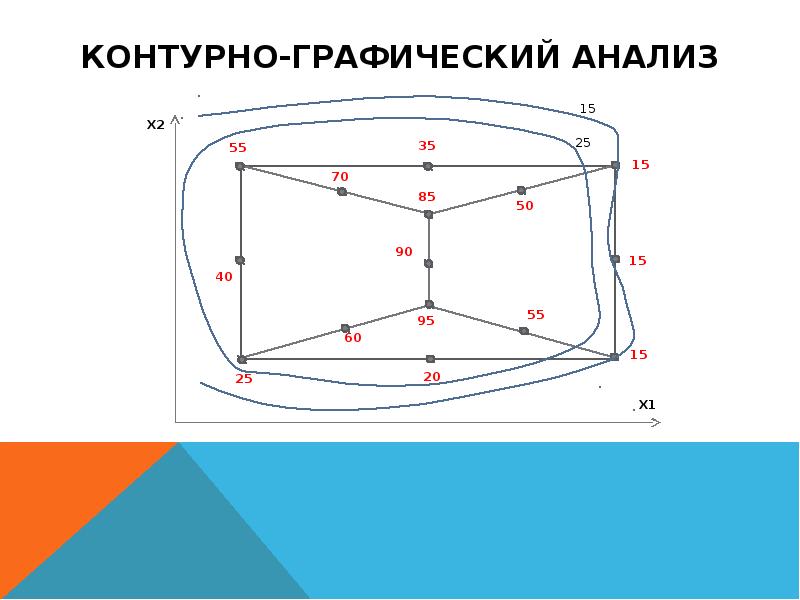

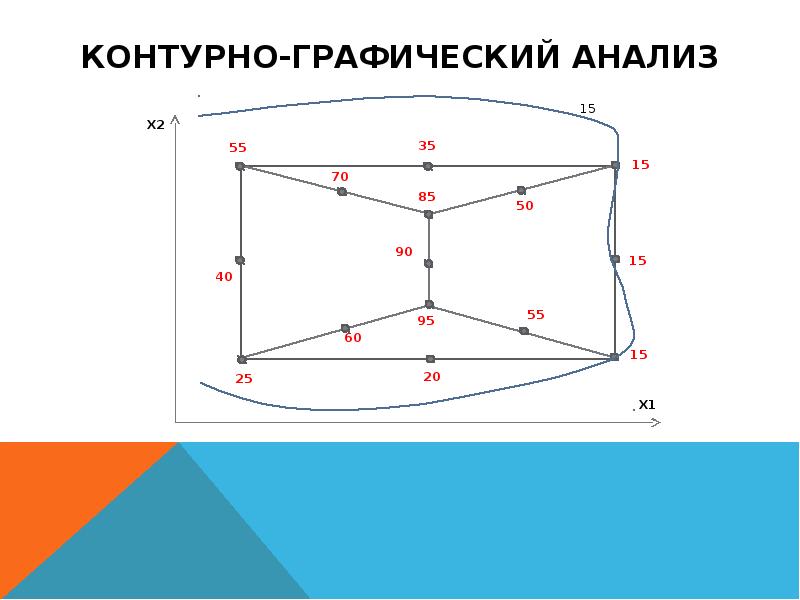

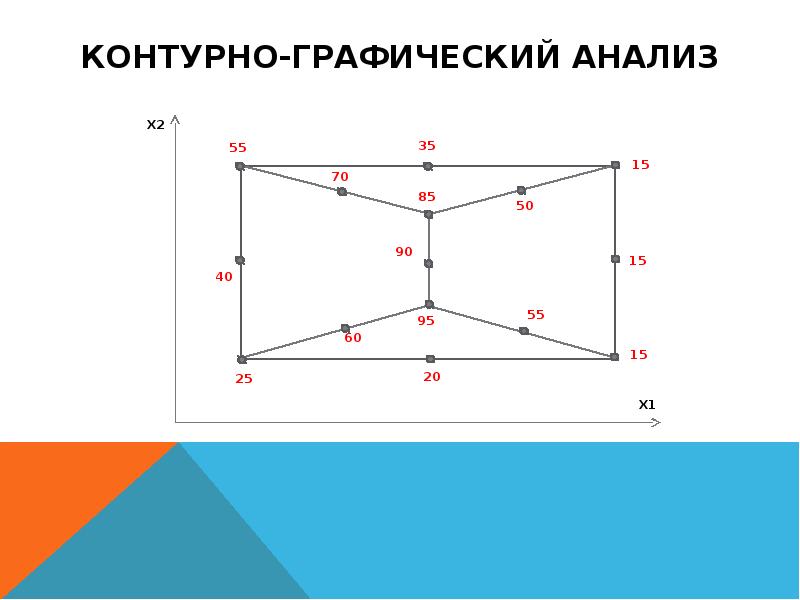

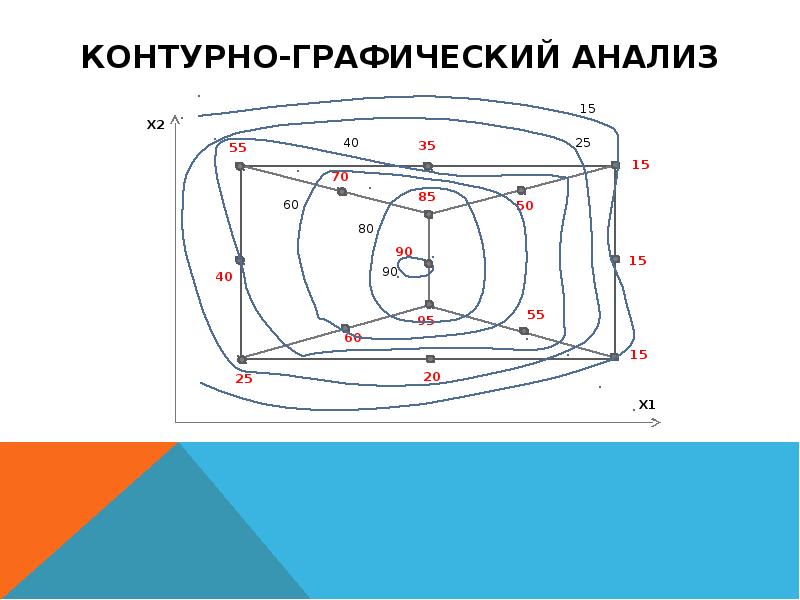

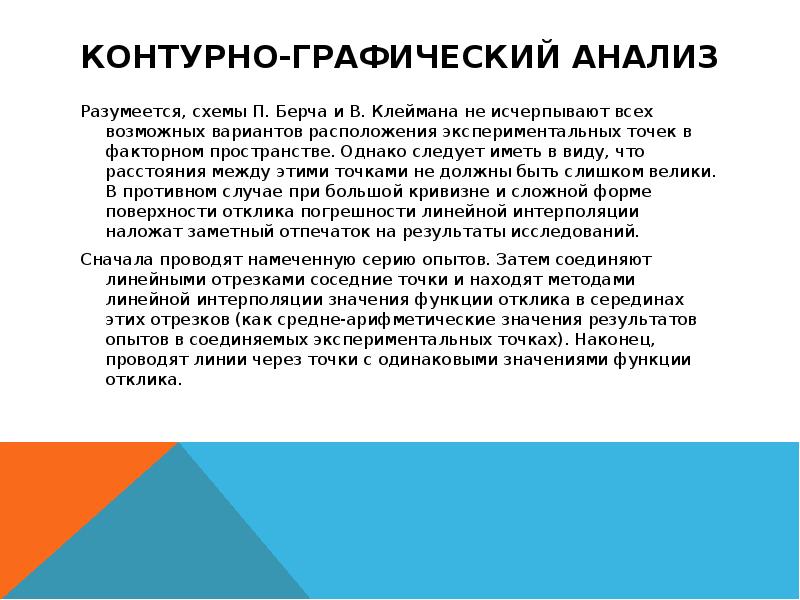

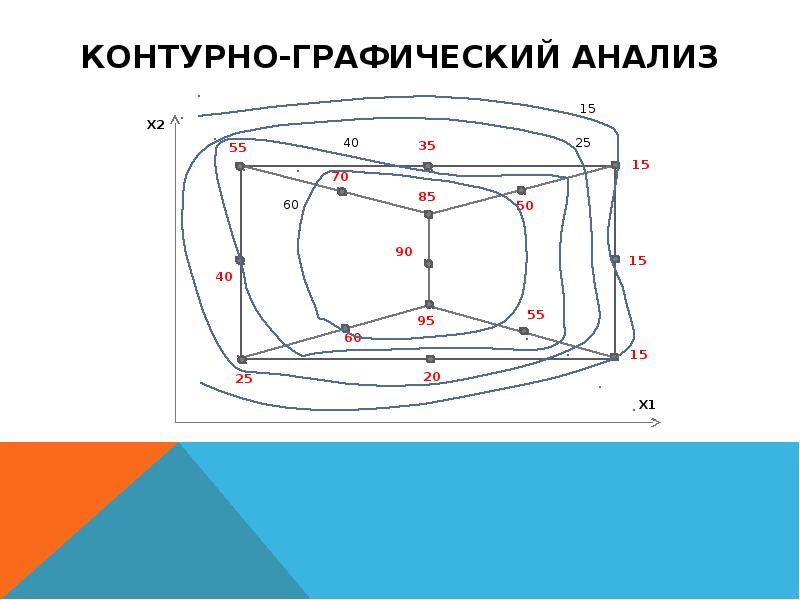

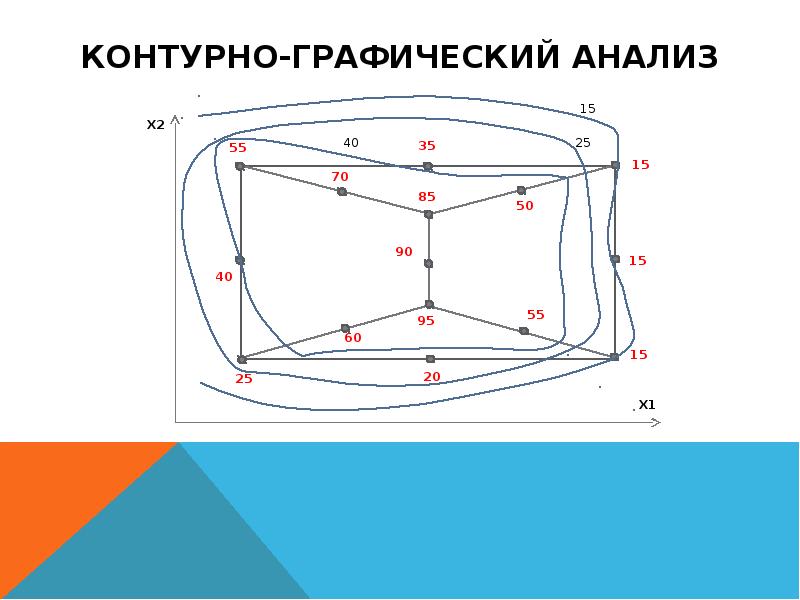

Контурно-графический анализ Разумеется, схемы П. Берча и В. Клеймана не исчерпывают всех возможных вариантов расположения экспериментальных точек в факторном пространстве. Однако следует иметь в виду, что расстояния между этими точками не должны быть слишком велики. В противном случае при большой кривизне и сложной форме поверхности отклика погрешности линейной интерполяции наложат заметный отпечаток на результаты исследований. Сначала проводят намеченную серию опытов. Затем соединяют линейными отрезками соседние точки и находят методами линейной интерполяции значения функции отклика в серединах этих отрезков (как средне-арифметические значения результатов опытов в соединяемых экспериментальных точках). Наконец, проводят линии через точки с одинаковыми значениями функции отклика.
