🗊Презентация Методика расчетов параметров работы СИЗОД

Методика расчетов параметров работы СИЗОД

При проведении расчетов определяются следующие показатели параметров работы в СИЗОД: Общее время работы в СИЗОД; Ожидаемое время возвращения из НДС; Максимально допустимое падение давления в баллонах СИЗОД, если очаг пожара не найден; Давление в баллонах СИЗОД, при котором звену ГДЗС необходимо возвращаться из НДС, если очаг пожара не найден; Время с момента включения в СИЗОД до момента подачи постовым на посту безопасности ГДЗС команды на выход из НДС, если очаг пожара не найден; Время подачи постовым на посту безопасности ГДЗС команды на выход из НДС, если очаг пожара не найден; Контрольное давление воздуха при котором необходимо выходить из НДС, если очаг пожара обнаружен; Допустимое время работы звена ГДЗС у очага пожара; Контрольное время подачи постовым на посту безопасности ГДЗС команды на выход звена ГДЗС из НДС, если очаг пожара обнаружен.

Экспонометры, планшеты, калькуляторы

Методика проведения расчетов параметров работы в дыхательном аппарате на сжатом воздухе (ДАСВ)

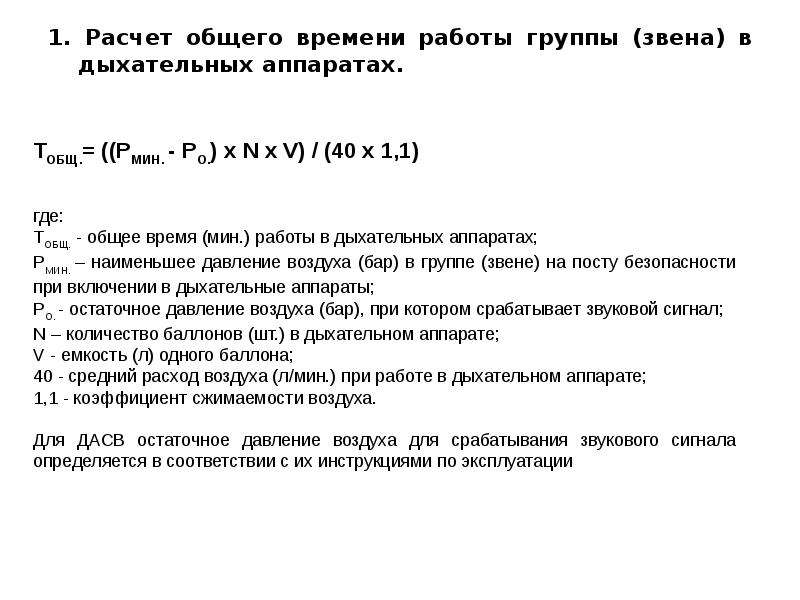

1. Расчет общего времени работы группы (звена) в дыхательных аппаратах.

Пример. Для РА-90 Plus Basic фирмы «Drager» остаточное давление воздуха для срабатывания звукового сигнала составляет 55 + 10 бар Пример. Для РА-90 Plus Basic фирмы «Drager» остаточное давление воздуха для срабатывания звукового сигнала составляет 55 + 10 бар Группа (звено) включилась в дыхательные аппараты на посту безопасности. Давление воздуха в баллонах каждого работника составило 270, 290 и 300 бар. Наименьшее давление воздуха в группе (звене) на посту безопасности при включении в дыхательные аппараты составило 270 бар. Остаточное давление воздуха, при котором срабатывает звуковой сигнал, составляет 55 бар. Емкость баллона (ов) составляет 6,8 л. Общее время работы в дыхательных аппаратах будет равно:   при наличии одного баллона в каждом дыхательном аппарате:   ТОБЩ.= ((270 - 55) х 1 х 6,8) / (40 х 1,1) = 33,2 мин.   при наличии двух баллонов в каждом дыхательном аппарате:   ТОБЩ.= ((270 - 55) х 2 х 6,8) / (40 х 1,1) = 66,5 мин. = 1 ч. 6,5 мин.

2. Расчет допустимого максимального падения давления воздуха в баллонах группы (звена) при движении от места включения в дыхательные аппараты вперед в разведке или к месту проведения работ, если место работы не будет найдено.

Пример. Пример. Группа (звено) включилась в дыхательные аппараты на посту безопасности. Давление воздуха в баллонах каждого работника составило 270, 290 и 300 бар. Наименьшее давление воздуха в группе (звене) на посту безопасности при включении в дыхательные аппараты составило 270 бар. Остаточное давление воздуха, при котором срабатывает звуковой сигнал, составляет 55 бар. Допустимое максимальное падение давления воздуха в баллонах группы (звена) при движении от места включения в дыхательные аппараты вперед в разведке или к месту проведения работ, если место работы не будет найдено, будет равно:   РМАКС.= (270 - 55) / 3 = 71,7 бар

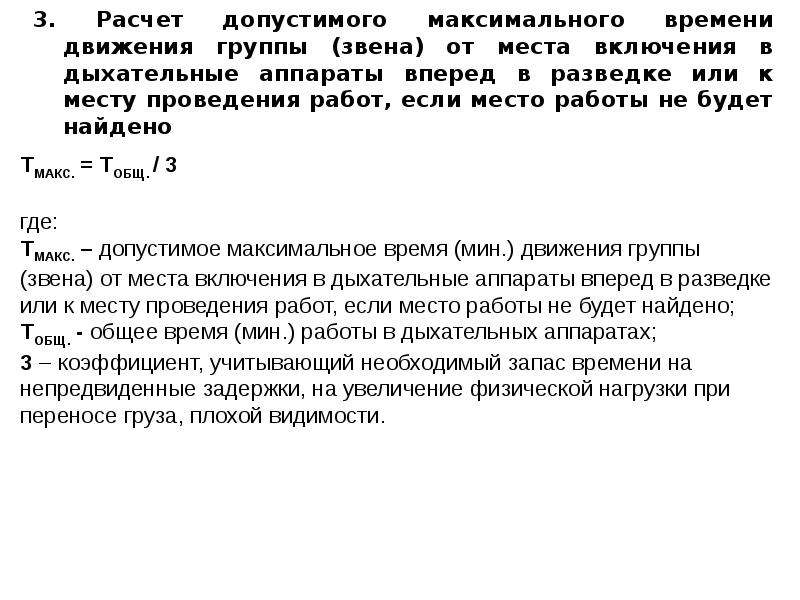

3. Расчет допустимого максимального времени движения группы (звена) от места включения в дыхательные аппараты вперед в разведке или к месту проведения работ, если место работы не будет найдено

Пример. Пример. Группа (звено) включилась в дыхательные аппараты на посту безопасности. Общее время работы в дыхательных аппаратах составило 33,2 мин. (66,5 мин.). Допустимое максимальное время движения группы (звена) от места включения в дыхательные аппараты вперед в разведке или к месту проведения работ, если место работы не будет найдено, будет равно:   при наличии одного баллона в каждом дыхательном аппарате:   ТМАКС. = 33,2 / 3 = 11,1 мин.   при наличии двух баллонов в каждом дыхательном аппарате:   ТМАКС. = 66,5 / 3 = 22,2 мин.

4. Расчет давления воздуха в баллонах, при котором группе (звену) необходимо начать возвращаться из непригодной для дыхания среды, если место работы не будет найдено

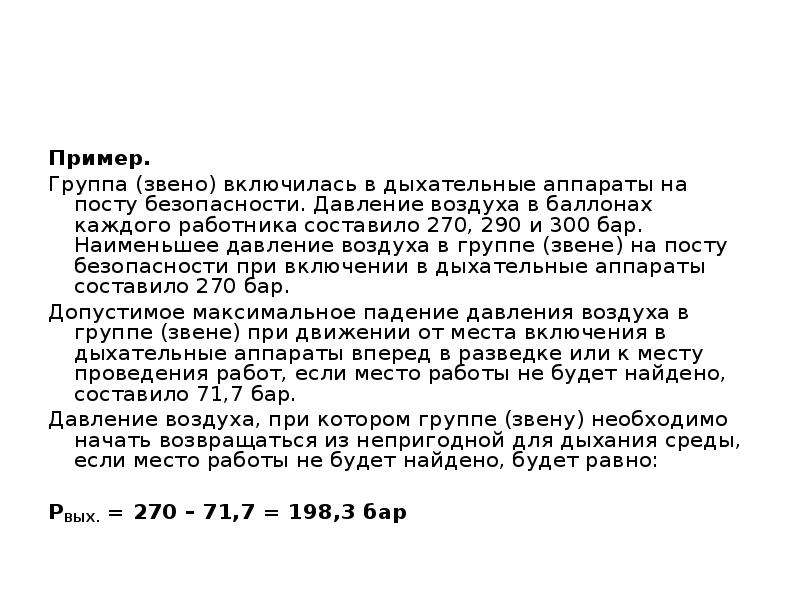

Пример. Пример. Группа (звено) включилась в дыхательные аппараты на посту безопасности. Давление воздуха в баллонах каждого работника составило 270, 290 и 300 бар. Наименьшее давление воздуха в группе (звене) на посту безопасности при включении в дыхательные аппараты составило 270 бар. Допустимое максимальное падение давления воздуха в группе (звене) при движении от места включения в дыхательные аппараты вперед в разведке или к месту проведения работ, если место работы не будет найдено, составило 71,7 бар. Давление воздуха, при котором группе (звену) необходимо начать возвращаться из непригодной для дыхания среды, если место работы не будет найдено, будет равно:   РВЫХ. = 270 – 71,7 = 198,3 бар

5. Расчет времени, в которое группе (звену) необходимо начать возвращаться из непригодной для дыхания среды, если место работы не будет найдено

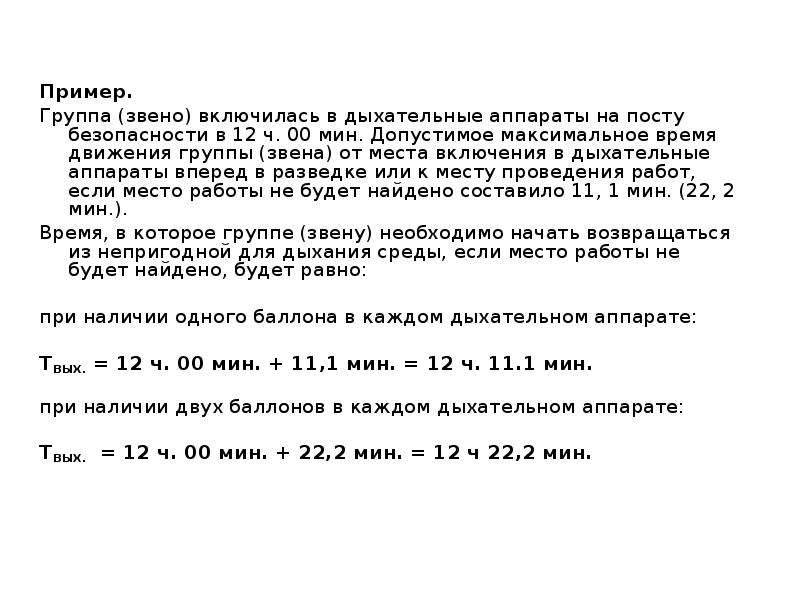

Пример. Пример. Группа (звено) включилась в дыхательные аппараты на посту безопасности в 12 ч. 00 мин. Допустимое максимальное время движения группы (звена) от места включения в дыхательные аппараты вперед в разведке или к месту проведения работ, если место работы не будет найдено составило 11, 1 мин. (22, 2 мин.). Время, в которое группе (звену) необходимо начать возвращаться из непригодной для дыхания среды, если место работы не будет найдено, будет равно:   при наличии одного баллона в каждом дыхательном аппарате:   ТВЫХ. = 12 ч. 00 мин. + 11,1 мин. = 12 ч. 11.1 мин.   при наличии двух баллонов в каждом дыхательном аппарате:   ТВЫХ. = 12 ч. 00 мин. + 22,2 мин. = 12 ч 22,2 мин.

6. Расчет максимального израсходованного давления воздуха группой (звеном) от места включения в дыхательные аппараты вперед в разведке или к месту проведения работ.

Пример. Пример. Группа (звено) включилась в дыхательные аппараты на посту безопасности. Давление воздуха в баллонах каждого работника составило 270, 290 и 300 бар. За время движения группы (звена) вперед в разведке или к месту проведения работ оно снизилось соответственно до 250, 270 и 280 бар. Максимальное израсходованное давление воздуха группой (звеном) от места включения в дыхательные аппараты вперед в разведке или к месту проведения работ будет равно:   РИ. = 270 – 250 = 20 бар – у первого работника; РИ. = 290 – 270 = 20 бар – у второго работника; РИ. = 300 – 280 = 20 бар – у третьего работника.   РМАКС.И. = 20 бар

7. Расчет времени, израсходованного на движение группы (звена) вперед в разведке или к месту проведения работ.

Пример. Пример. Группа (звено) включилась в дыхательные аппараты на посту безопасности в 12 ч. 00 мин. Время прибытия группы (звена) к месту проведения работ составило 12 ч. 05 мин. Время, израсходованное на движение группы (звена) вперед в разведке или к месту проведения работ будет равно:   ТИ. = 12 ч. 05 мин. - 12 ч. 00 мин. = 5 мин.

8. Расчет времени работы группы (звена) в непригодной для дыхания среде на месте проведения работ

Пример. Пример. Группа (звено) включилась в дыхательные аппараты на посту безопасности. Общее время работы в дыхательных аппаратах составило 33,2 мин. (66,5 мин.). Время, израсходованное на движение группы (звена) вперед в разведке или к месту проведения работ составило 5 мин. Время работы группы (звена) в непригодной для дыхания среде на месте проведения работ будет равно:   при наличии одного баллона в каждом дыхательном аппарате   ТРАБ. = 33,2 – (5 + 5 + 5) = 18, 2 мин.   при наличии двух баллонов в каждом дыхательном аппарате   ТРАБ. = 66, 5 – (5 + 5 + 5) = 51,5 мин.

9. Расчет контрольного давления воздуха в баллонах, при котором группе (звену) необходимо начать возвращаться из непригодной для дыхания среды после прибытия к месту проведения работ

Пример. Пример. Группа (звено) включилась в дыхательные аппараты на посту безопасности. Давление воздуха в баллонах составило 270, 290 и 300 бар. За время движения вперед в разведке или к месту проведения работ оно снизилось соответственно до 250, 270 и 280 бар. Максимальное давление, израсходованное группой (звеном) при движении от места включения в дыхательные аппараты вперед в разведке или к месту проведения работ составило 20 бар. Остаточное давление воздуха, при котором срабатывает звуковой сигнал, составляет 55 бар. Контрольное давление воздуха, при котором группа (звено) должна начать возвращаться из непригодной для дыхания среды после прибытия к месту проведения работ будет равно:   РК.ВЫХ. = 20 + 20 + 55 = 95 бар

10. Расчет контрольного времени, в которое группе (звену) необходимо начать возвращаться из непригодной для дыхания среды после прибытия к месту проведения работ

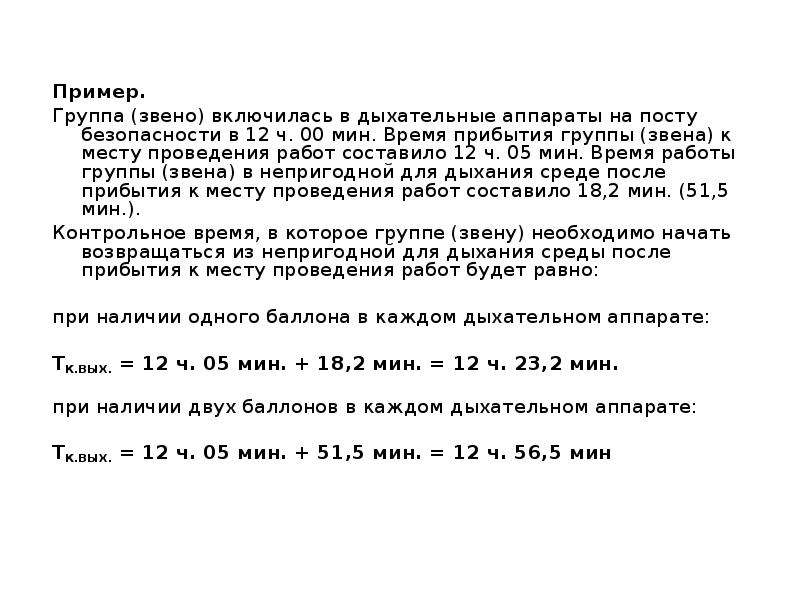

Пример. Пример. Группа (звено) включилась в дыхательные аппараты на посту безопасности в 12 ч. 00 мин. Время прибытия группы (звена) к месту проведения работ составило 12 ч. 05 мин. Время работы группы (звена) в непригодной для дыхания среде после прибытия к месту проведения работ составило 18,2 мин. (51,5 мин.). Контрольное время, в которое группе (звену) необходимо начать возвращаться из непригодной для дыхания среды после прибытия к месту проведения работ будет равно:   при наличии одного баллона в каждом дыхательном аппарате:   ТК.ВЫХ. = 12 ч. 05 мин. + 18,2 мин. = 12 ч. 23,2 мин.   при наличии двух баллонов в каждом дыхательном аппарате:   ТК.ВЫХ. = 12 ч. 05 мин. + 51,5 мин. = 12 ч. 56,5 мин

Методика проведения расчетов параметров работы в дыхательном аппарате на сжатом кислороде (ДАСК)

1. Расчет контрольного времени, в которое группе (звену) необходимо начать возвращаться из непригодной для дыхания среды после прибытия к месту проведения работ
