Слайд 1

Описание слайда:

Методы аналитического контроля в производстве материалов современной энергетики Часть 1 1 ФИЗИЧЕСКИЕ ОСНОВЫ МЕТОДОВ

Слайд 2

Описание слайда:

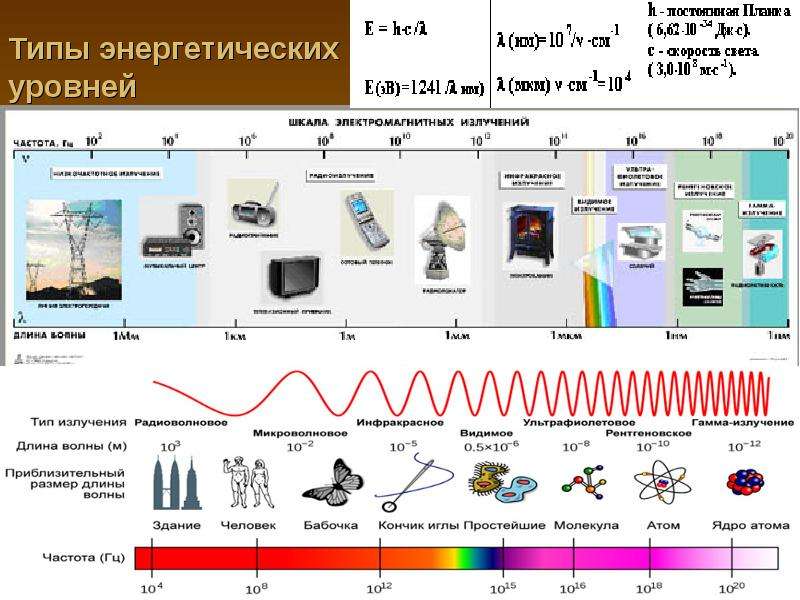

Типы энергетических уровней и переходов

Слайд 3

Описание слайда:

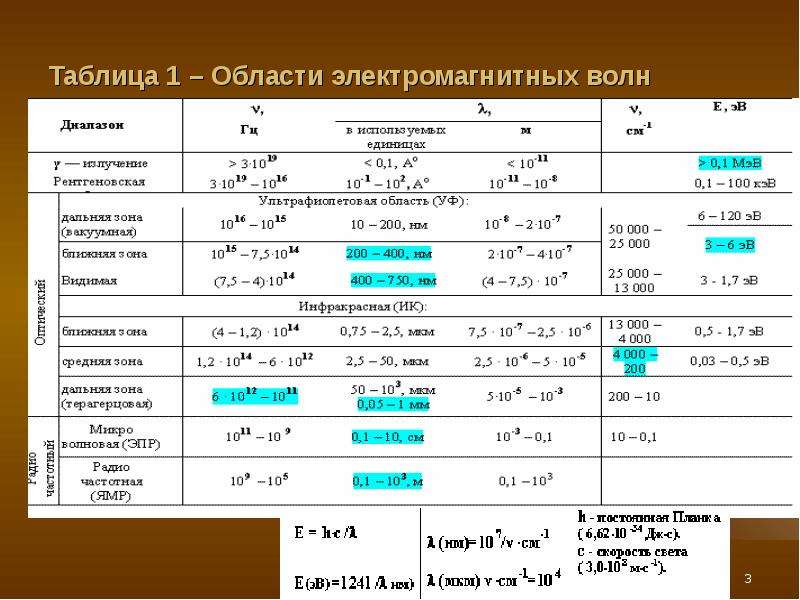

Таблица 1 – Области электромагнитных волн

Слайд 4

Описание слайда:

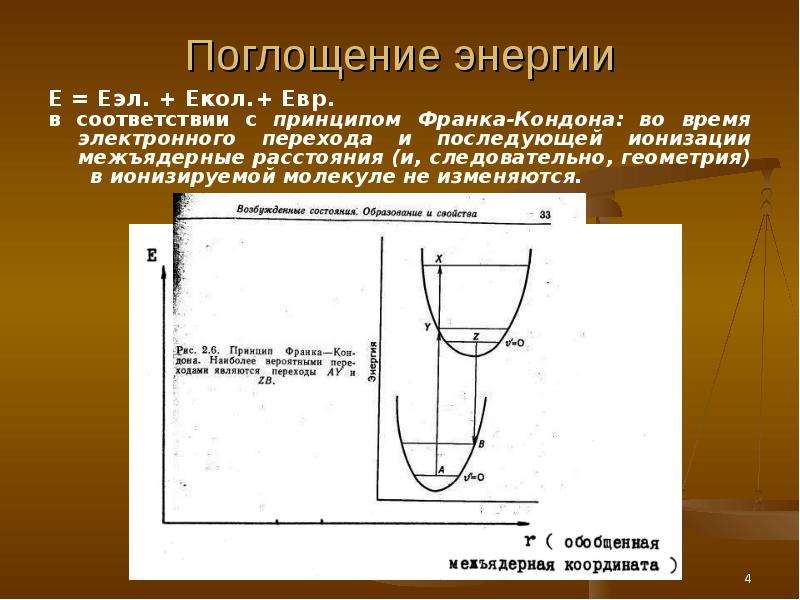

Поглощение энергии Е = Еэл. + Екол.+ Евр. в соответствии с принципом Франка-Кондона: во время электронного перехода и последующей ионизации межъядерные расстояния (и, следовательно, геометрия) в ионизируемой молекуле не изменяются.

Слайд 5

Описание слайда:

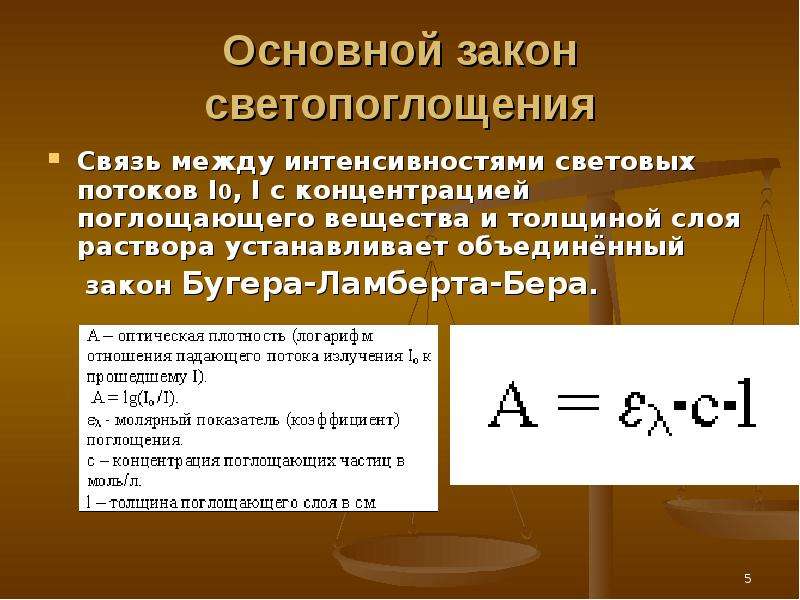

Основной закон светопоглощения Связь между интенсивностями световых потоков I0, I с концентрацией поглощающего вещества и толщиной слоя раствора устанавливает объединённый закон Бугера-Ламберта-Бера.

Слайд 6

Описание слайда:

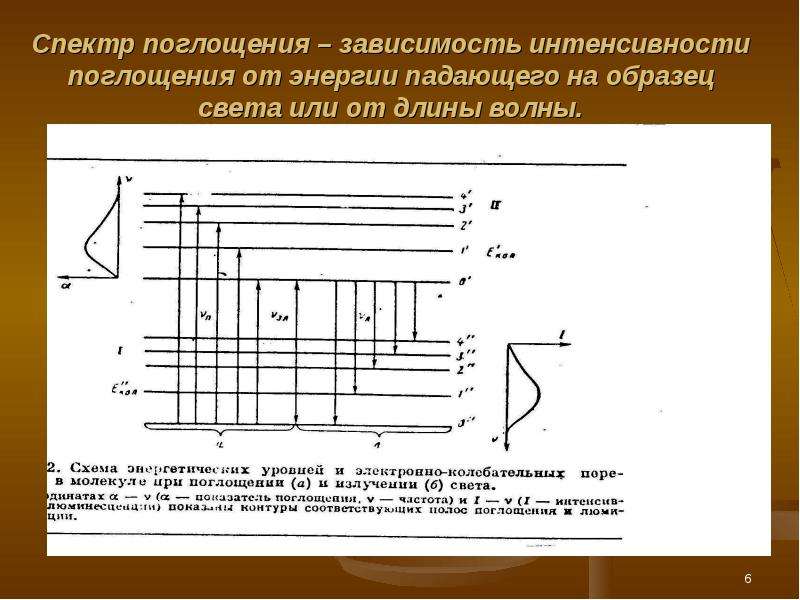

Спектр поглощения – зависимость интенсивности поглощения от энергии падающего на образец света или от длины волны.

Слайд 7

Описание слайда:

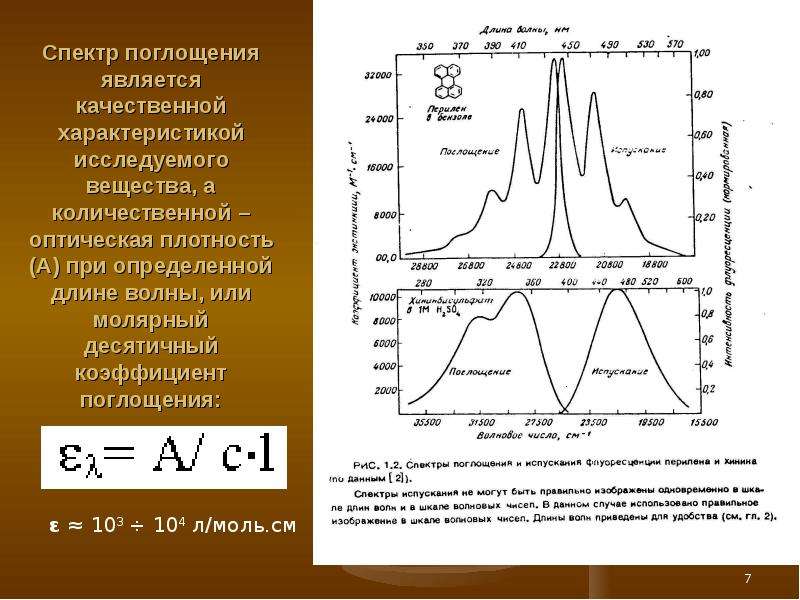

Спектр поглощения является качественной характеристикой исследуемого вещества, а количественной – оптическая плотность (А) при определенной длине волны, или молярный десятичный коэффициент поглощения:

Слайд 8

Описание слайда:

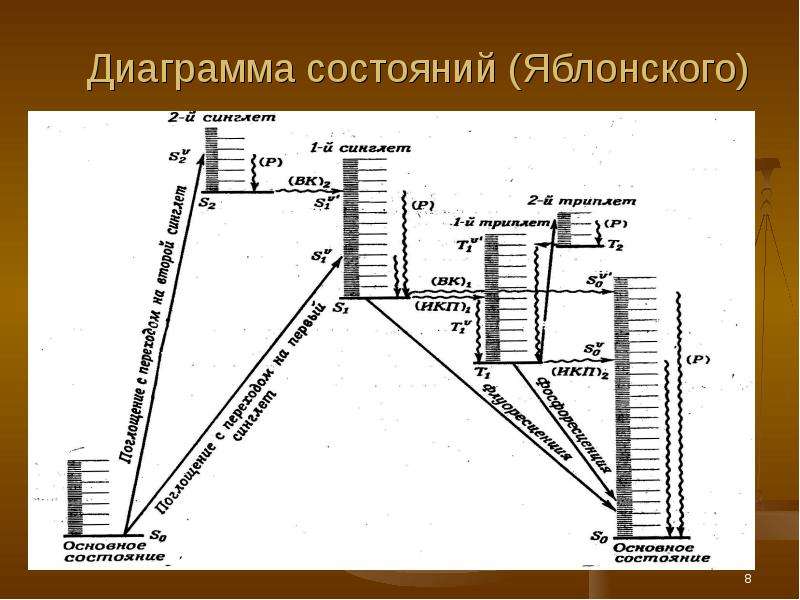

Диаграмма состояний (Яблонского)

Слайд 9

Описание слайда:

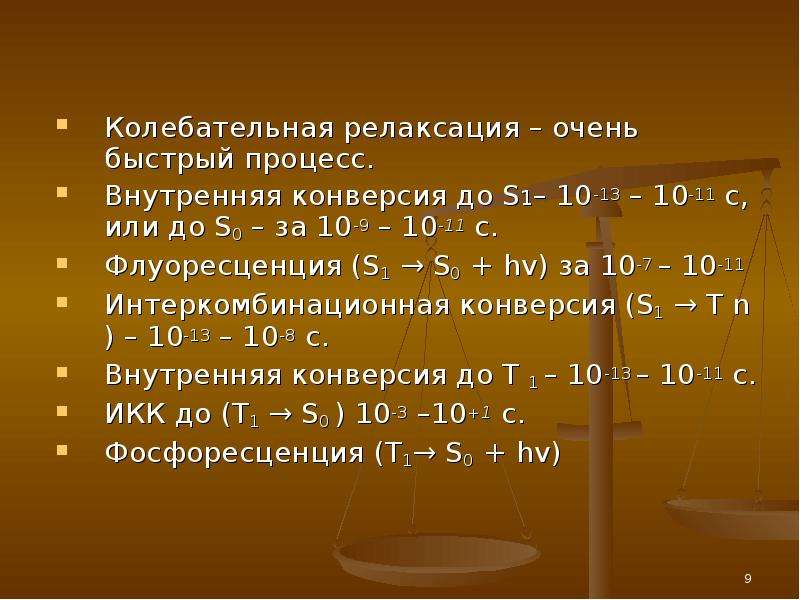

Колебательная релаксация – очень быстрый процесс. Внутренняя конверсия до S1– 10-13 – 10-11 с, или до S0 – за 10-9 – 10-11 с. Флуоресценция (S1 → S0 + hv) за 10-7 – 10-11 Интеркомбинационная конверсия (S1 → Т n ) – 10-13 – 10-8 с. Внутренняя конверсия до Т 1 – 10-13 – 10-11 с. ИКК до (Т1 → S0 ) 10-3 –10+1 с. Фосфоресценция (Т1→ S0 + hv)

Слайд 10

Описание слайда:

Ограничения 1. Закон Бера справедлив для разбавленных растворов. 2. Закон справедлив для монохроматического излучения. 3. Температура 4. Пучок света должен быть параллельным. 5. Свет поглощает только один тип частиц , т.е. отсутствует химическое заимодействие.

Слайд 11

Описание слайда:

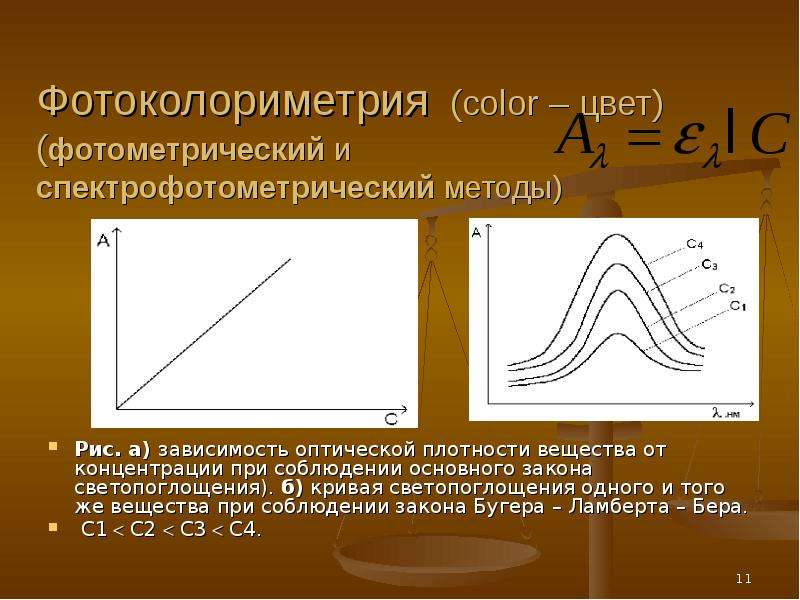

Фотоколориметрия (color – цвет) (фотометрический и спектрофотометрический методы) Рис. а) зависимость оптической плотности вещества от концентрации при соблюдении основного закона светопоглощения). б) кривая светопоглощения одного и того же вещества при соблюдении закона Бугера – Ламберта – Бера. С1  С2  С3  С4.

Слайд 12

Описание слайда:

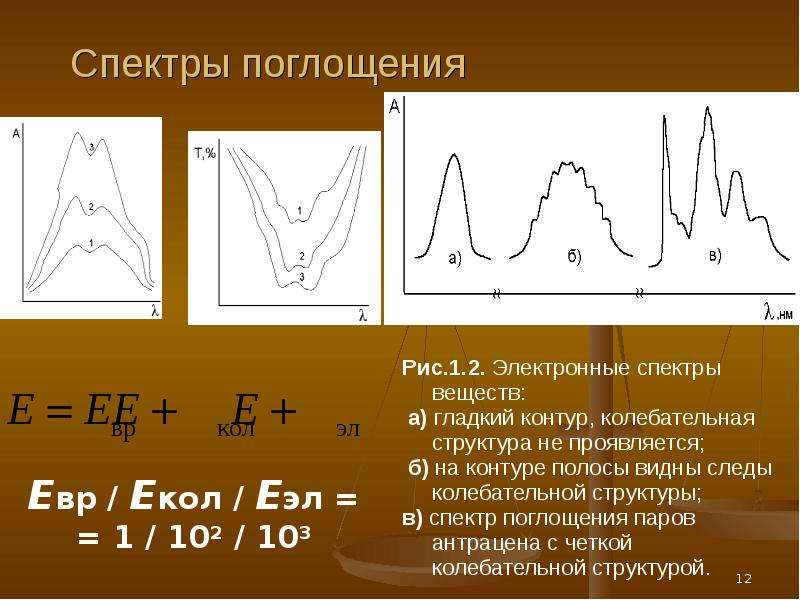

Спектры поглощения Рис.1.4. Способы представления спектров поглощения одних и тех же растворов. (С1 : С2 : C3 = 1 : 2 : 3).

Слайд 13

Описание слайда:

Основные характеристики спектра Рис.1.5. Полоса поглощения.

Слайд 14

Описание слайда:

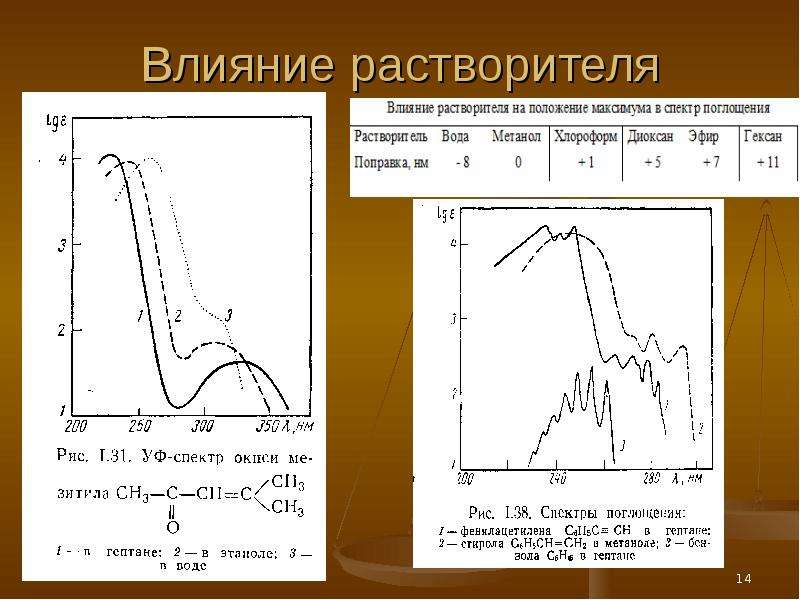

Влияние растворителя

Слайд 15

Описание слайда:

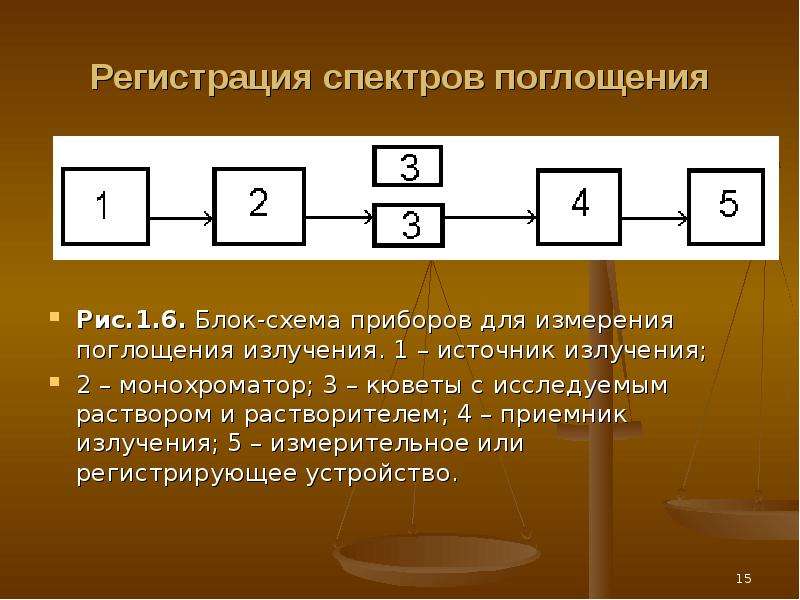

Регистрация спектров поглощения Рис.1.6. Блок-схема приборов для измерения поглощения излучения. 1 – источник излучения; 2 – монохроматор; 3 – кюветы с исследуемым раствором и растворителем; 4 – приемник излучения; 5 – измерительное или регистрирующее устройство.

Слайд 16

Описание слайда:

Регистрация спектров поглощения Оптическая схема спектрофотометра СФ-26

Слайд 17

Описание слайда:

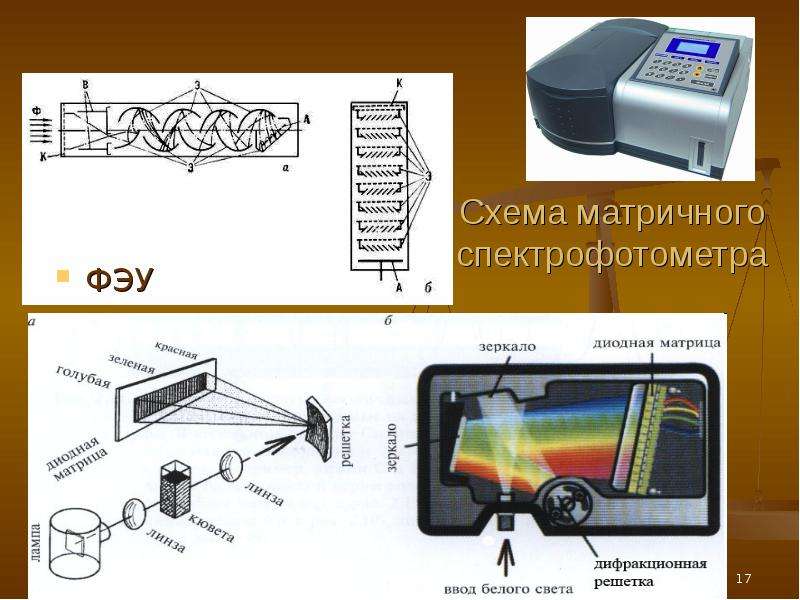

Схема матричного спектрофотометра

Слайд 18

Описание слайда:

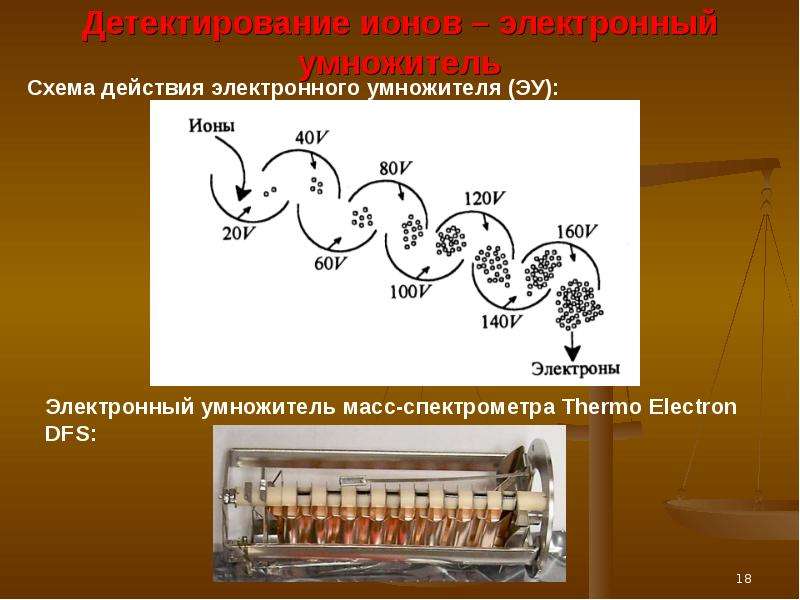

Детектирование ионов – электронный умножитель

Слайд 19

Описание слайда:

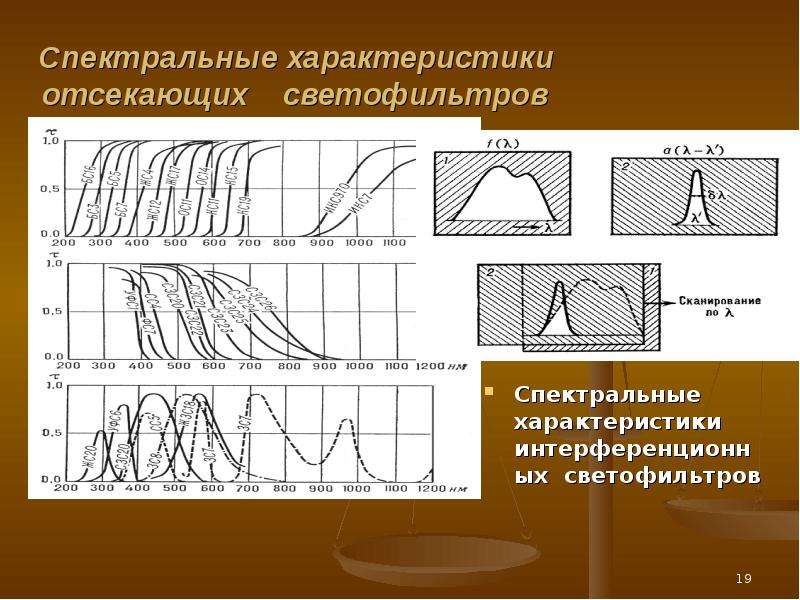

Спектральные характеристики отсекающих светофильтров Спектральные характеристики интерференционных светофильтров

Слайд 20

Описание слайда:

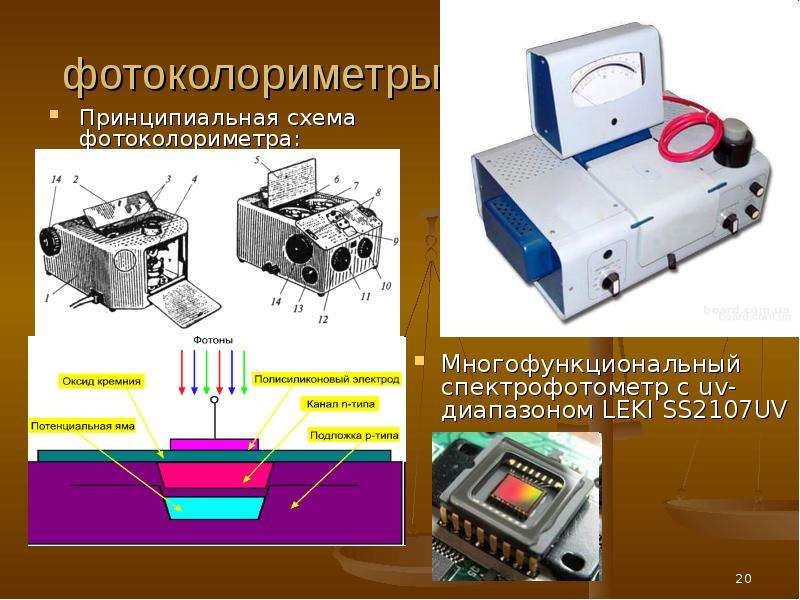

фотоколориметры Принципиальная схема фотоколориметра:

Слайд 21

Описание слайда:

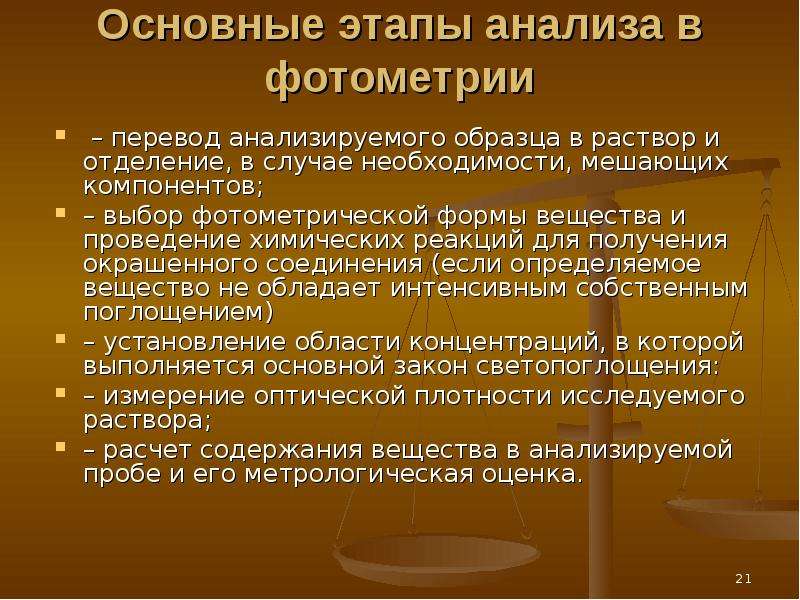

Основные этапы анализа в фотометрии – перевод анализируемого образца в раствор и отделение, в случае необходимости, мешающих компонентов; – выбор фотометрической формы вещества и проведение химических реакций для получения окрашенного соединения (если определяемое вещество не обладает интенсивным собственным поглощением) – установление области концентраций, в которой выполняется основной закон светопоглощения: – измерение оптической плотности исследуемого раствора; – расчет содержания вещества в анализируемой пробе и его метрологическая оценка.

Слайд 22

Описание слайда:

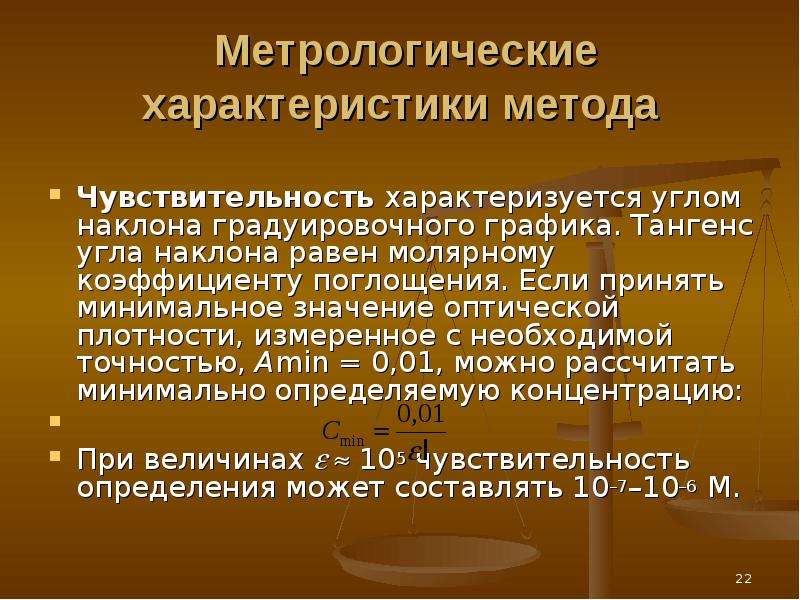

Метрологические характеристики метода Чувствительность характеризуется углом наклона градуировочного графика. Тангенс угла наклона равен молярному коэффициенту поглощения. Если принять минимальное значение оптической плотности, измеренное с необходимой точностью, Аmin = 0,01, можно рассчитать минимально определяемую концентрацию: При величинах   105 чувствительность определения может составлять 10–7–10–6 М.

Слайд 23

Описание слайда:

Метрологические характеристики метода Воспроизводимость. С/C имеет минимальное значение при Т = 0,37 или оптической плотности А = 0,435. А в интервале 0,1–1,0 Правильность. отклонения от закона Бера немонохроматичность наличии примесей Точность Обычная относительная погрешность фотометрических методов составляет 1–2%.

Слайд 24

Описание слайда:

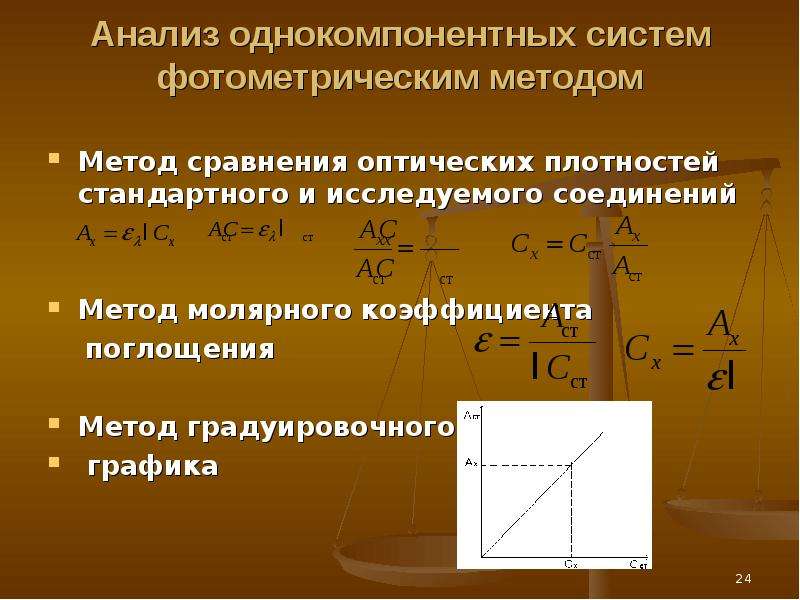

Анализ однокомпонентных систем фотометрическим методом Метод сравнения оптических плотностей стандартного и исследуемого соединений Метод молярного коэффициента поглощения Метод градуировочного графика

Слайд 25

Описание слайда:

Анализ однокомпонентных систем фотометрическим методом Метод добавок если строить график Ах+ст как функции Сст, то получится прямая, экстраполяция которой до пересечения с осью абсцисс дает отрезок, равный –Сх. Действительно, при Ах+ст = 0 из уравнения (1.16) следует, что –Сст = Сх.

Слайд 26

Описание слайда:

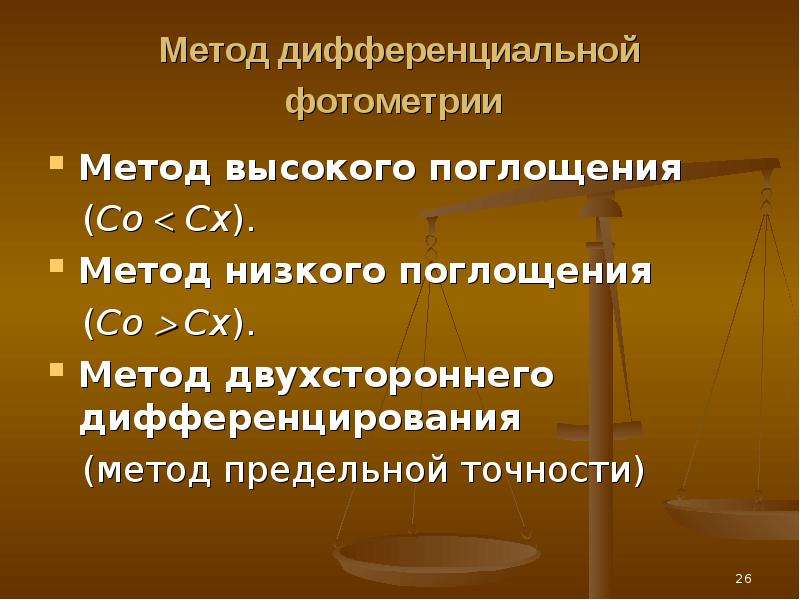

Метод дифференциальной фотометрии Метод высокого поглощения (Со  Сх). Метод низкого поглощения (Со  Сх). Метод двухстороннего дифференцирования (метод предельной точности)

Слайд 27

Описание слайда:

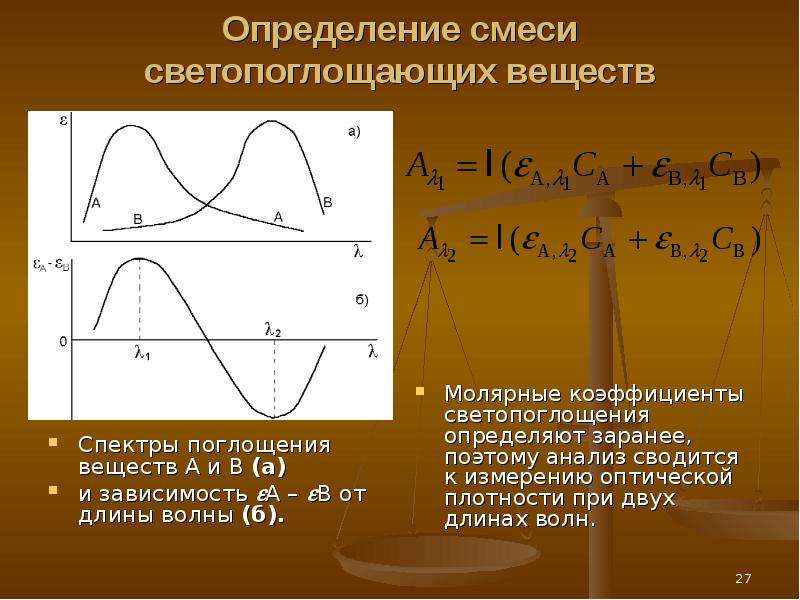

Определение смеси светопоглощающих веществ Спектры поглощения веществ А и В (а) и зависимость А – В от длины волны (б).

Слайд 28

Описание слайда:

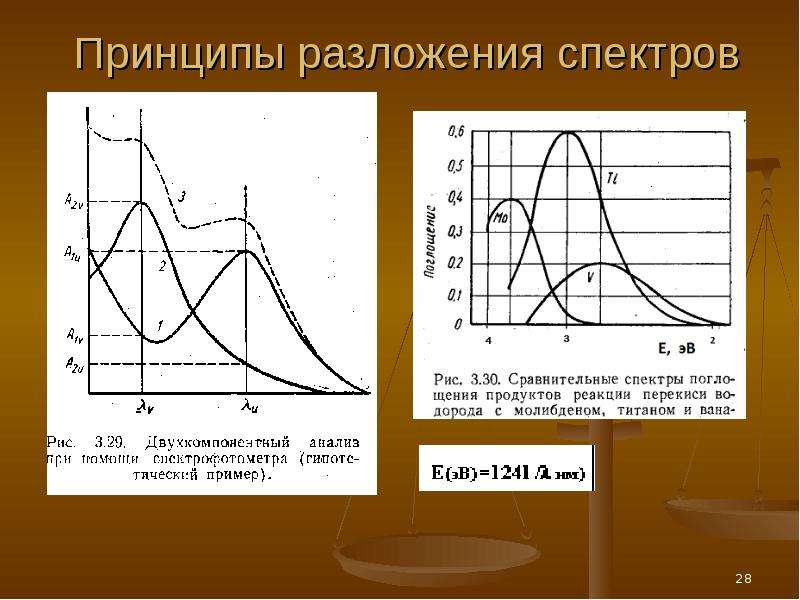

Принципы разложения спектров

Слайд 29

Описание слайда:

Другие области применения молекулярной абсорбционной спектроскопии Фотометрическое титрование. Исследование равновесий в растворах.

Слайд 30

Описание слайда:

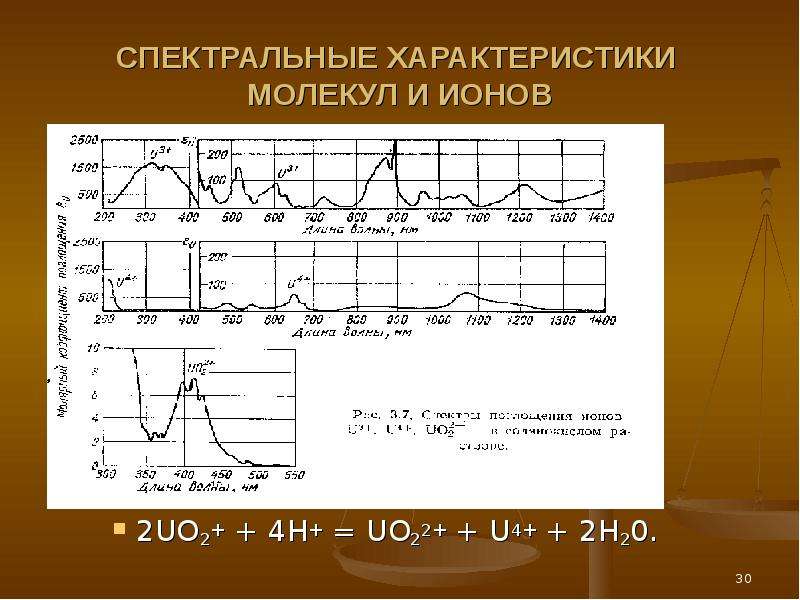

СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ МОЛЕКУЛ И ИОНОВ 2UО2+ + 4Н+ = UO22+ + U4+ + 2Н20.

Слайд 31

Описание слайда:

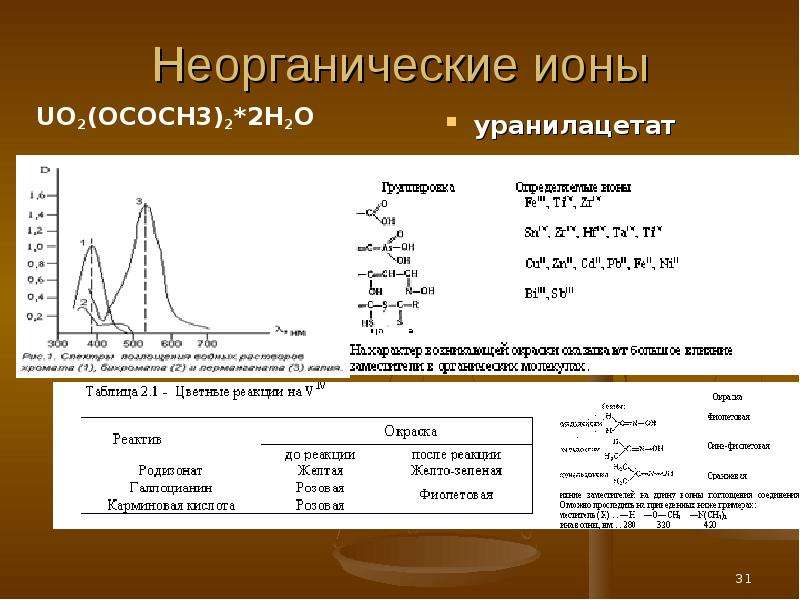

Неорганические ионы уранилацетат

Слайд 32

Описание слайда:

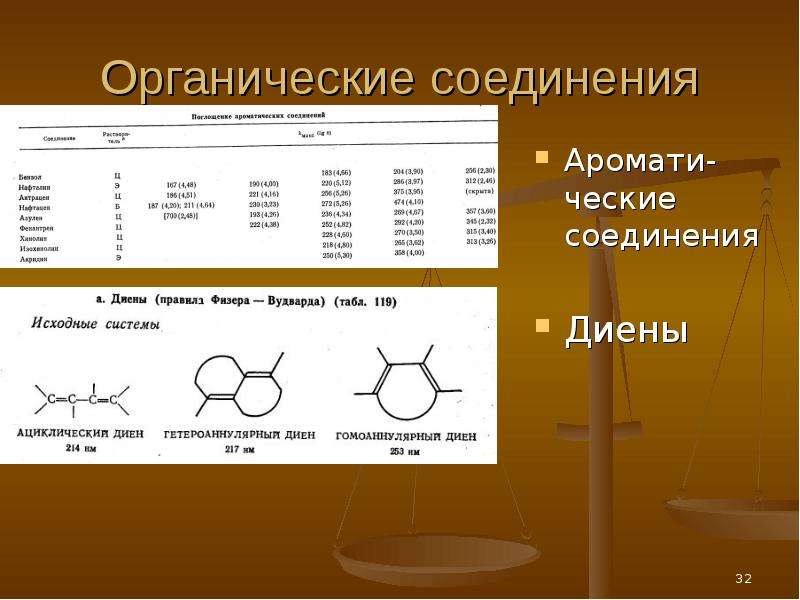

Органические соединения Аромати-ческие соединения Диены

Слайд 33

Описание слайда:

Сопряженные двойные связи

Слайд 34

Описание слайда:

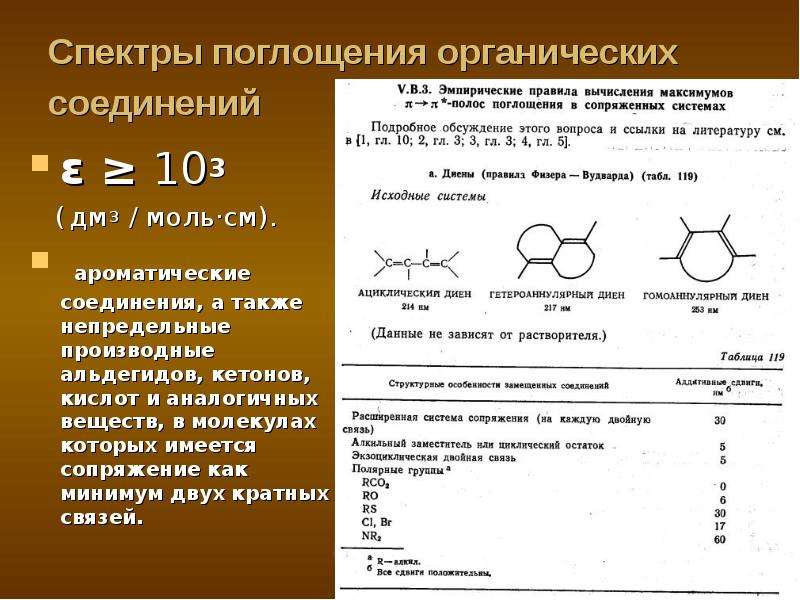

Спектры поглощения органических соединений ε ≥ 103 ( дм3 / моль·см). ароматические соединения, а также непредельные производные альдегидов, кетонов, кислот и аналогичных веществ, в молекулах которых имеется сопряжение как минимум двух кратных связей.

Слайд 35

Описание слайда:

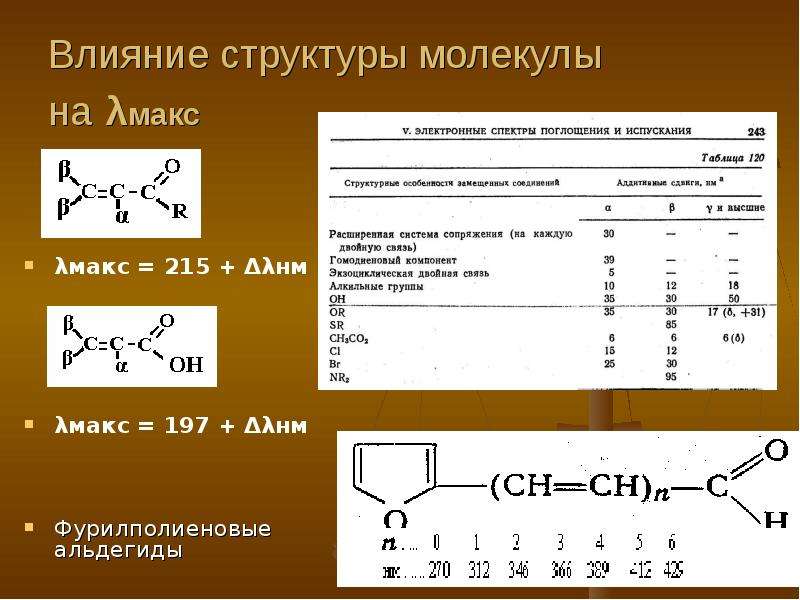

Влияние структуры молекулы на λмакс λмакс = 215 + Δλнм λмакс = 197 + Δλнм Фурилполиеновые альдегиды

Слайд 36

Описание слайда:

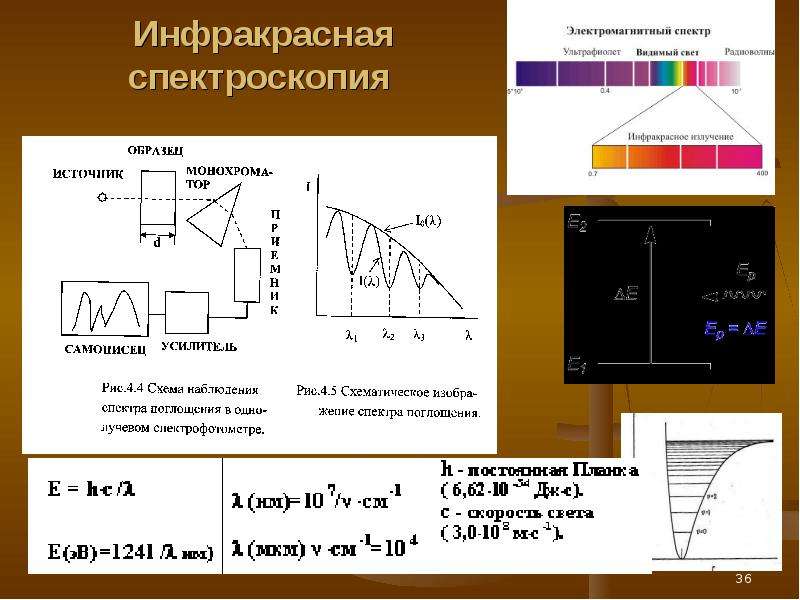

Инфракрасная спектроскопия

Слайд 37

Описание слайда:

Источники ИК- излучения Глобар Газоразрядный лазер, генерирующий излучение на колебательно-вращательных переходах молекулы СО . Непрерывный газовый лазер на молекулах СО2 . Инфракрасные спектрометры с преобразованием Фурье

Слайд 38

Описание слайда:

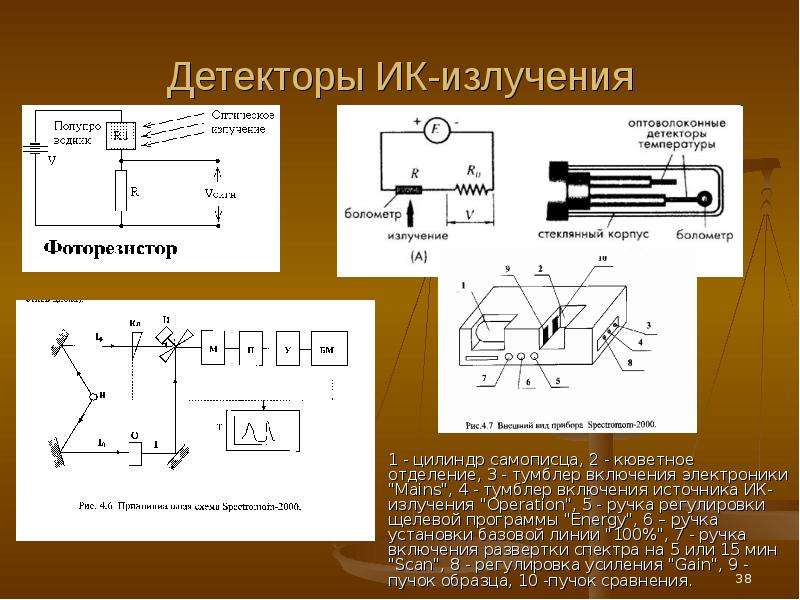

Детекторы ИК-излучения 1 - цилиндр самописца, 2 - кюветное отделение, 3 - тумблер включения электроники "Mains", 4 - тумблер включения источника ИК-излучения "Operation", 5 - ручка регулировки щелевой программы "Energy", 6 – ручка установки базовой линии "100%", 7 - ручка включения развертки спектра на 5 или 15 мин "Scan", 8 - регулировка усиления "Gain", 9 - пучок образца, 10 -пучок сравнения.

Слайд 39

Описание слайда:

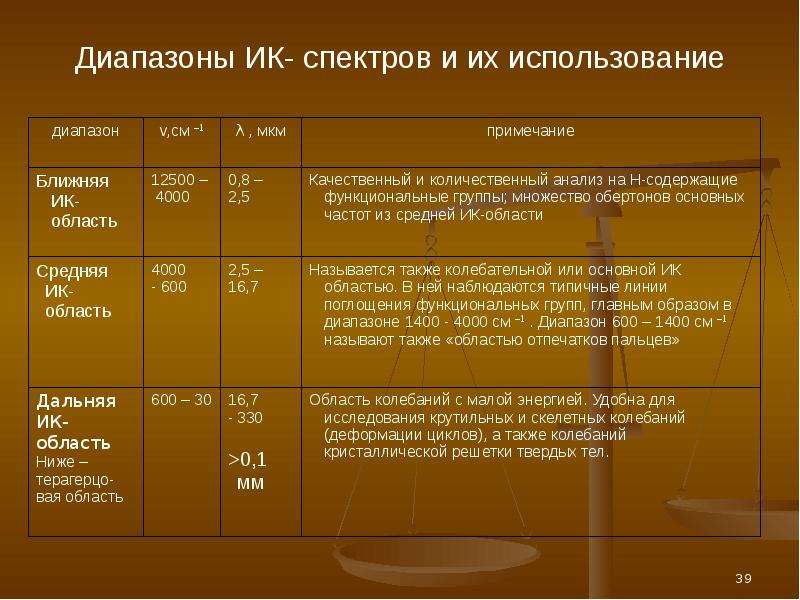

Диапазоны ИК- спектров и их использование

Слайд 40

Описание слайда:

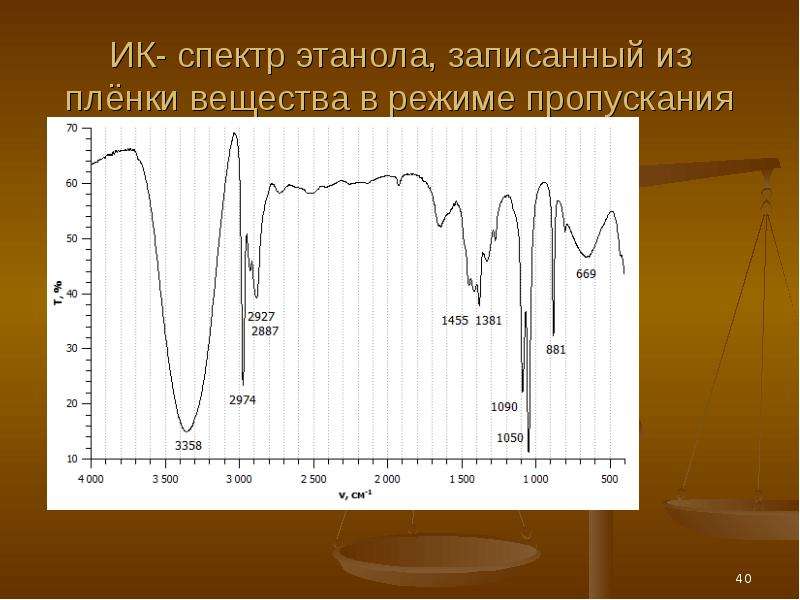

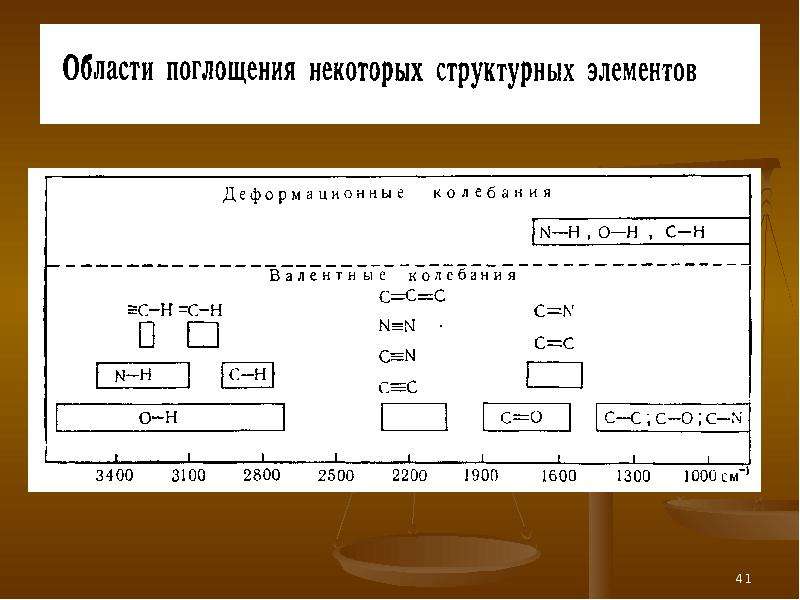

ИК- спектр этанола, записанный из плёнки вещества в режиме пропускания

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

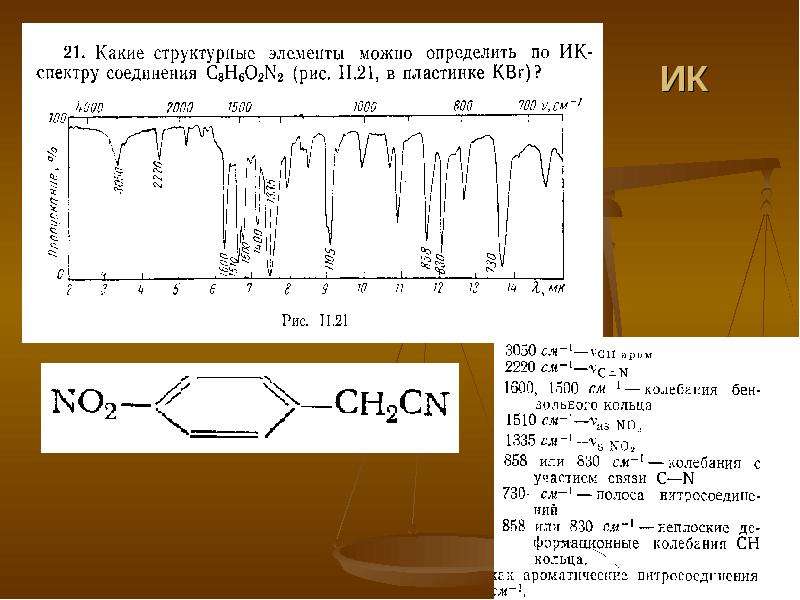

ИК

Слайд 43

Описание слайда:

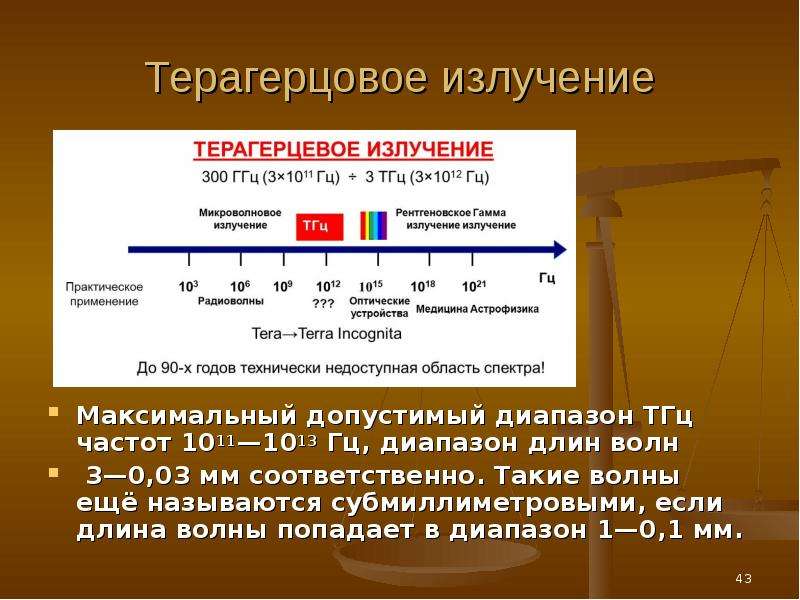

Терагерцовое излучение Максимальный допустимый диапазон ТГц частот 1011—1013 Гц, диапазон длин волн 3—0,03 мм соответственно. Такие волны ещё называются субмиллиметровыми, если длина волны попадает в диапазон 1—0,1 мм.

Слайд 44

Описание слайда:

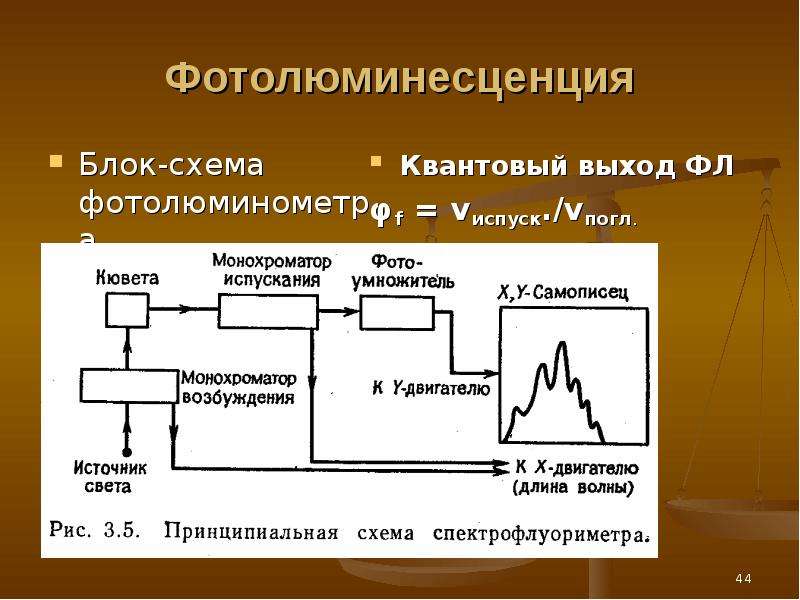

Фотолюминесценция Блок-схема фотолюминометра

Слайд 45

Описание слайда:

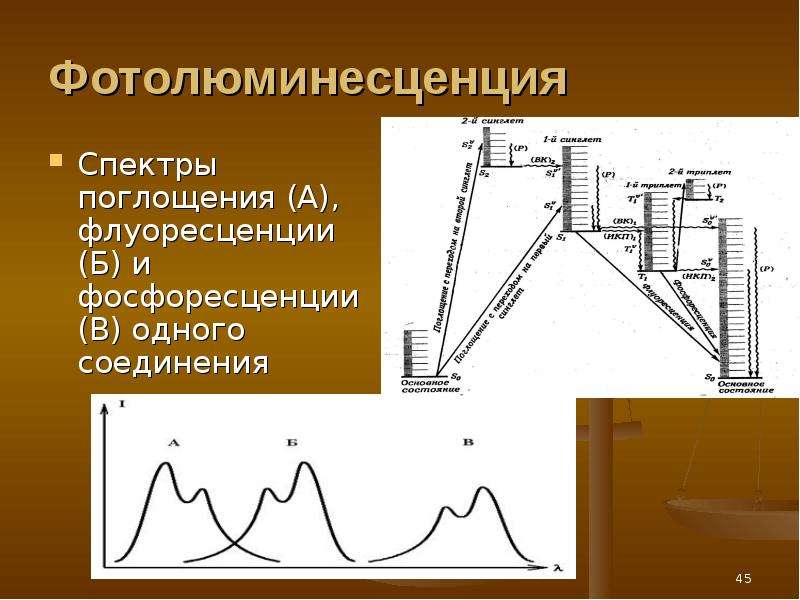

Фотолюминесценция Спектры поглощения (А), флуоресценции (Б) и фосфоресценции (В) одного соединения

Слайд 46

Описание слайда:

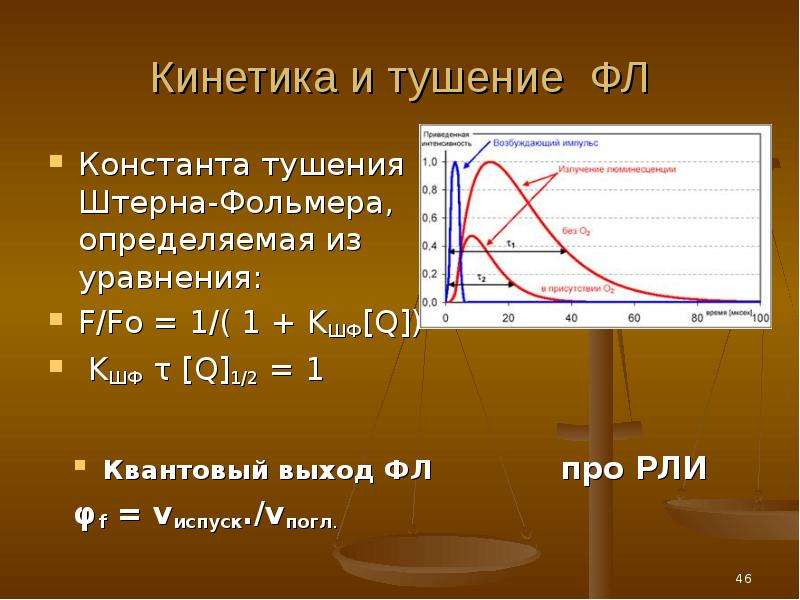

Кинетика и тушение ФЛ Константа тушения Штерна-Фольмера, определяемая из уравнения: F/Fо = 1/( 1 + KШФ[Q]) KШФ τ [Q]1/2 = 1

Слайд 47

Описание слайда:

Светосоставы постоянного действия (РЛИ) РЛИ

Слайд 48

Описание слайда:

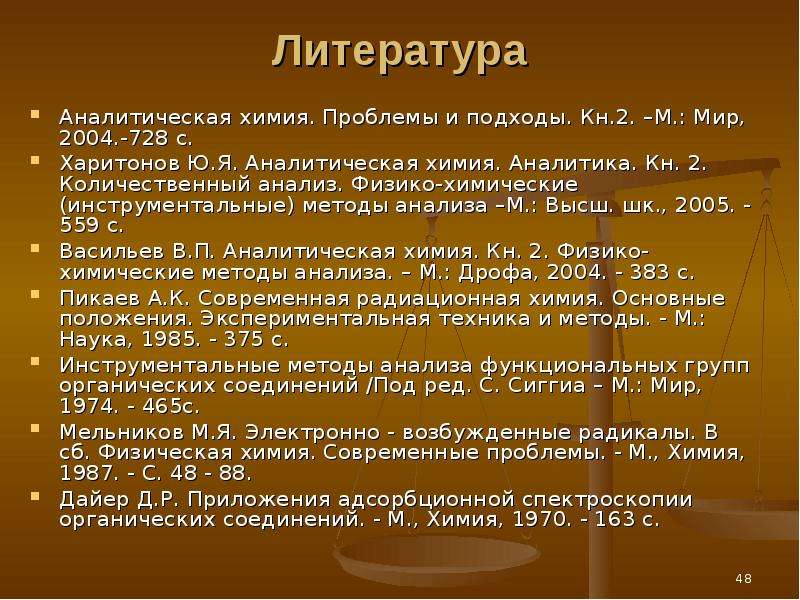

Литература Аналитическая химия. Проблемы и подходы. Кн.2. –М.: Мир, 2004.-728 с. Харитонов Ю.Я. Аналитическая химия. Аналитика. Кн. 2. Количественный анализ. Физико-химические (инструментальные) методы анализа –М.: Высш. шк., 2005. - 559 с. Васильев В.П. Аналитическая химия. Кн. 2. Физико-химические методы анализа. – М.: Дрофа, 2004. - 383 с. Пикаев А.К. Современная радиационная химия. Основные положения. Экспериментальная техника и методы. - М.: Наука, 1985. - 375 с. Инструментальные методы анализа функциональных групп органических соединений /Под ред. С. Сиггиа – М.: Мир, 1974. - 465с. Мельников М.Я. Электронно - возбужденные радикалы. В сб. Физическая химия. Современные проблемы. - М., Химия, 1987. - С. 48 - 88. Дайер Д.Р. Приложения адсорбционной спектроскопии органических соединений. - М., Химия, 1970. - 163 с.
