Слайд 1


Методы обработки металлов давлением Рис. 1. а – прокатка; б – прессование; в – волочение; г – ковка; д – листовая штамповка; е – объёмная штамповка.
Описание слайда:
Методы обработки металлов давлением Рис. 1. а – прокатка; б – прессование; в – волочение; г – ковка; д – листовая штамповка; е – объёмная штамповка.

Слайд 2


Основные виды прокатки Рис. 2. а – продольная прокатка; б – поперечная прокатка; в – поперечно-винтовая прокатка. 1 – валки; 2 – заготовка; 3 –...
Описание слайда:
Основные виды прокатки Рис. 2. а – продольная прокатка; б – поперечная прокатка; в – поперечно-винтовая прокатка. 1 – валки; 2 – заготовка; 3 – оправка.

Слайд 3


Гладкия валок Рис. 3. 1 – бочка; 2 – шейка (цапфа); 3 – трефа. Ручьевой валок
Описание слайда:
Гладкия валок Рис. 3. 1 – бочка; 2 – шейка (цапфа); 3 – трефа. Ручьевой валок

Слайд 4

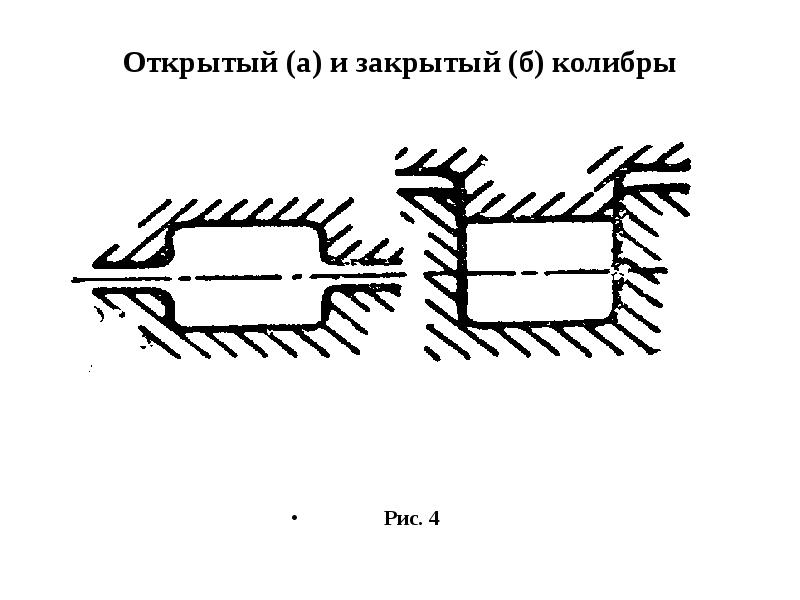

Открытый (а) и закрытый (б) колибры Рис. 4
Описание слайда:
Открытый (а) и закрытый (б) колибры Рис. 4

Слайд 5

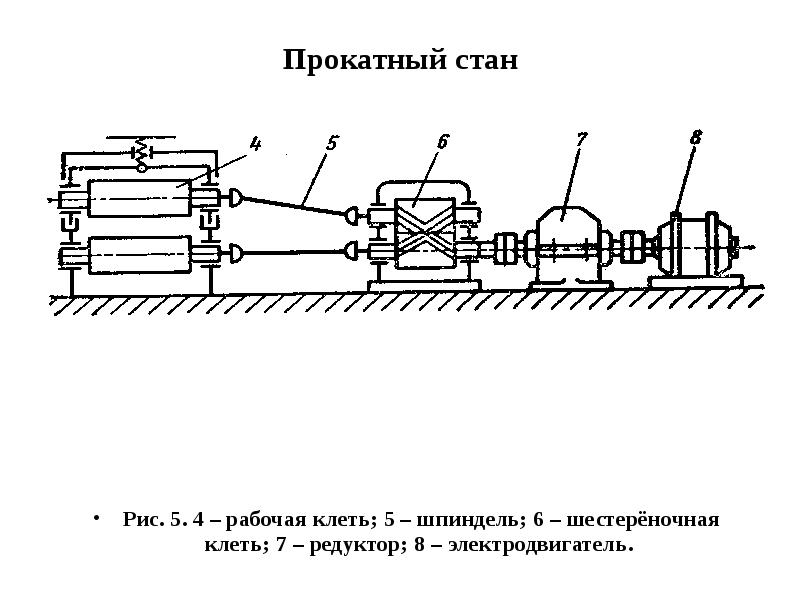

Прокатный стан Рис. 5. 4 – рабочая клеть; 5 – шпиндель; 6 – шестерёночная клеть; 7 – редуктор; 8 – электродвигатель.
Описание слайда:
Прокатный стан Рис. 5. 4 – рабочая клеть; 5 – шпиндель; 6 – шестерёночная клеть; 7 – редуктор; 8 – электродвигатель.

Слайд 6


Прокатка труб Рис. 6. а – автоматический ста; б – пиллигримный стан; 1 – валки; 2 – оправка.
Описание слайда:
Прокатка труб Рис. 6. а – автоматический ста; б – пиллигримный стан; 1 – валки; 2 – оправка.

Слайд 7

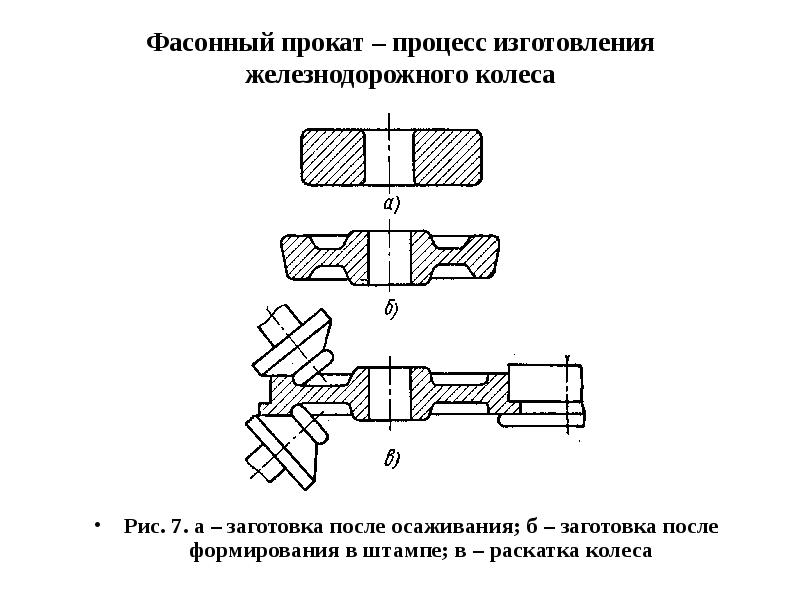

Фасонный прокат – процесс изготовления железнодорожного колеса Рис. 7. а – заготовка после осаживания; б – заготовка после формирования в штампе; в –...
Описание слайда:
Фасонный прокат – процесс изготовления железнодорожного колеса Рис. 7. а – заготовка после осаживания; б – заготовка после формирования в штампе; в – раскатка колеса

Слайд 8


Прессование Рис. 8. а – прессование полого профиля; б – прессованные профили
Описание слайда:
Прессование Рис. 8. а – прессование полого профиля; б – прессованные профили

Слайд 9


Волочение Рис. 9. а – волочение трубы; б – профили, полученные волочением. 1 – заготовка (труба); 2 – волока; 3 - оправка
Описание слайда:
Волочение Рис. 9. а – волочение трубы; б – профили, полученные волочением. 1 – заготовка (труба); 2 – волока; 3 - оправка

Слайд 10

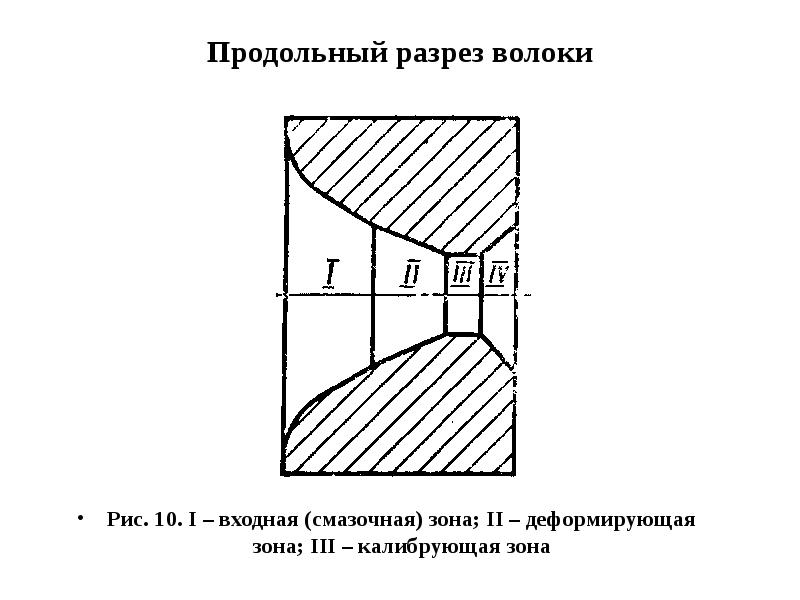

Продольный разрез волоки Рис. 10. I – входная (смазочная) зона; II – деформирующая зона; III – калибрующая зона
Описание слайда:
Продольный разрез волоки Рис. 10. I – входная (смазочная) зона; II – деформирующая зона; III – калибрующая зона

Слайд 11


Барабанный волочильный стан Рис. 11. 1 – вертушка; 2 – волока; 3 – барабан; 4 – редуктор и зубчатая передача
Описание слайда:
Барабанный волочильный стан Рис. 11. 1 – вертушка; 2 – волока; 3 – барабан; 4 – редуктор и зубчатая передача

Слайд 12

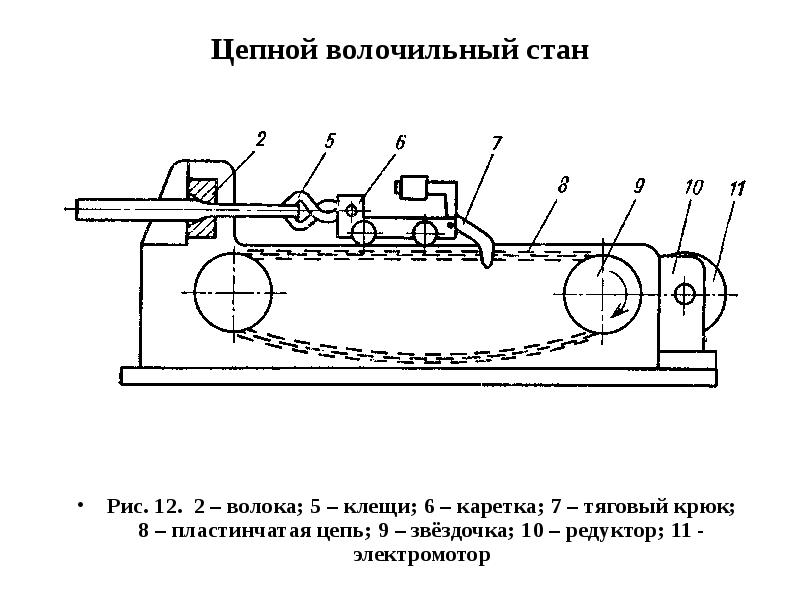

Цепной волочильный стан Рис. 12. 2 – волока; 5 – клещи; 6 – каретка; 7 – тяговый крюк; 8 – пластинчатая цепь; 9 – звёздочка; 10 – редуктор; 11 -...
Описание слайда:
Цепной волочильный стан Рис. 12. 2 – волока; 5 – клещи; 6 – каретка; 7 – тяговый крюк; 8 – пластинчатая цепь; 9 – звёздочка; 10 – редуктор; 11 - электромотор

Слайд 13


Операции ковки Рис. 13. а – осадка; б - высадка
Описание слайда:
Операции ковки Рис. 13. а – осадка; б - высадка

Слайд 14


Операции ковки Рис. 14. Протяжка
Описание слайда:
Операции ковки Рис. 14. Протяжка

Слайд 15


Операции ковки Рис. 15. Протяжка с оправкой 1 – коническая оправка; 2 – верхний плоский боёк; 3 – нижний вырезной боёк
Описание слайда:
Операции ковки Рис. 15. Протяжка с оправкой 1 – коническая оправка; 2 – верхний плоский боёк; 3 – нижний вырезной боёк

Слайд 16

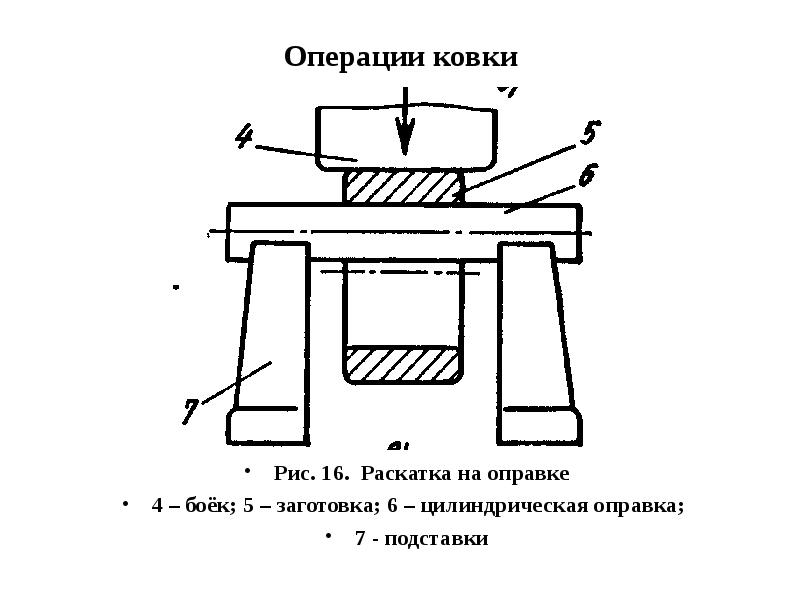

Операции ковки Рис. 16. Раскатка на оправке 4 – боёк; 5 – заготовка; 6 – цилиндрическая оправка; 7 - подставки
Описание слайда:
Операции ковки Рис. 16. Раскатка на оправке 4 – боёк; 5 – заготовка; 6 – цилиндрическая оправка; 7 - подставки

Слайд 17

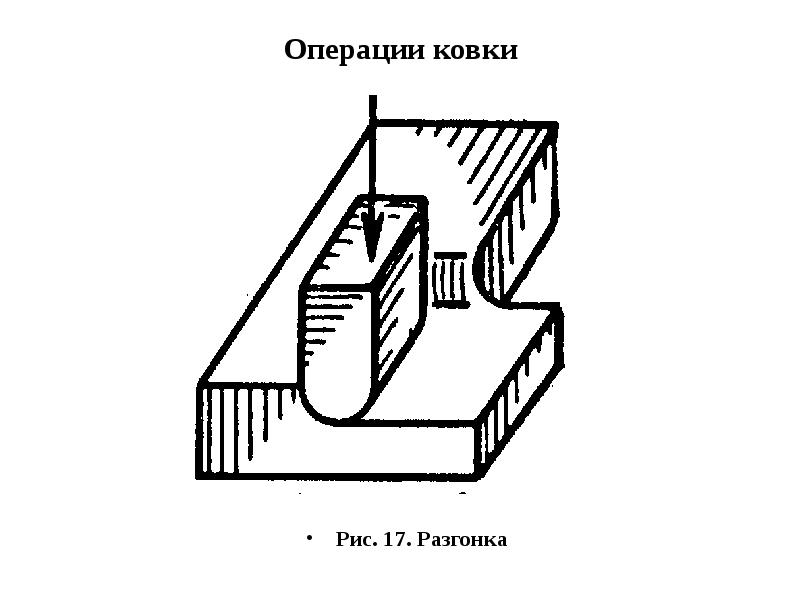

Операции ковки Рис. 17. Разгонка
Описание слайда:
Операции ковки Рис. 17. Разгонка

Слайд 18


Операции ковки а б Рис. 18 – Прошивка а – односторонняя прошивка; б – двухсторонняя прошивка с подкладным кольцом
Описание слайда:
Операции ковки а б Рис. 18 – Прошивка а – односторонняя прошивка; б – двухсторонняя прошивка с подкладным кольцом

Слайд 19

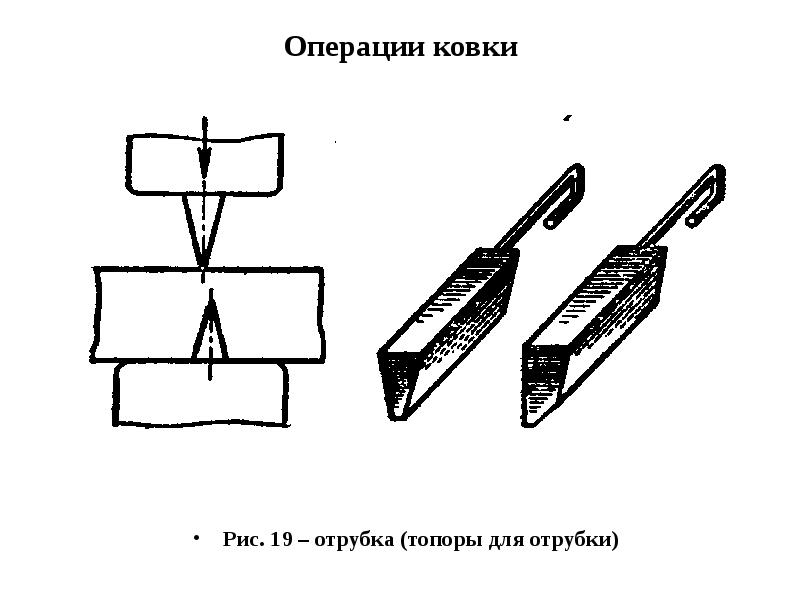

Операции ковки Рис. 19 – отрубка (топоры для отрубки)
Описание слайда:
Операции ковки Рис. 19 – отрубка (топоры для отрубки)

Слайд 20

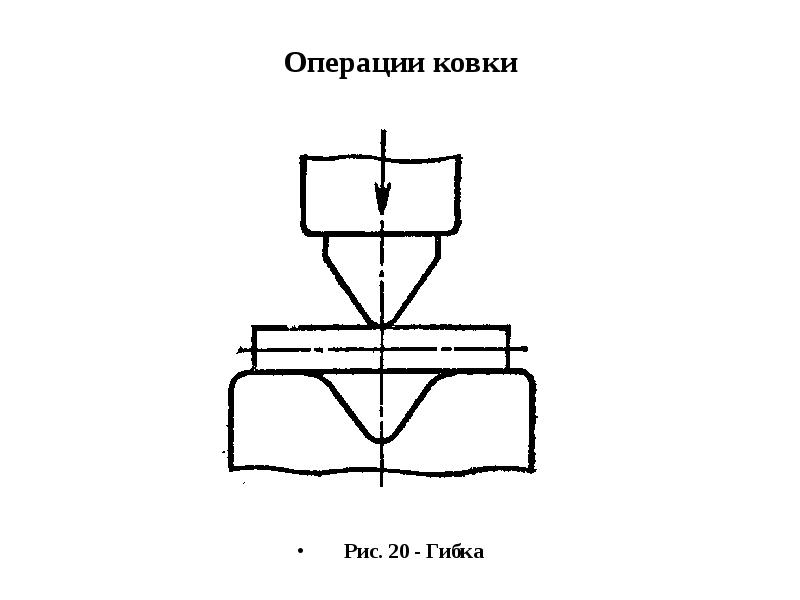

Операции ковки Рис. 20 - Гибка
Описание слайда:
Операции ковки Рис. 20 - Гибка

Слайд 21


Операции ковки Рис. 21 – Штамповка с подкладным штампом
Описание слайда:
Операции ковки Рис. 21 – Штамповка с подкладным штампом
